BEDIENUNGSANLEITUNG PDM-Y801 Power Dynamics

23. DISPLAY MEDIASPELER

MEDIASPELER EN GELUIDSKAART

MEDIASPELER

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

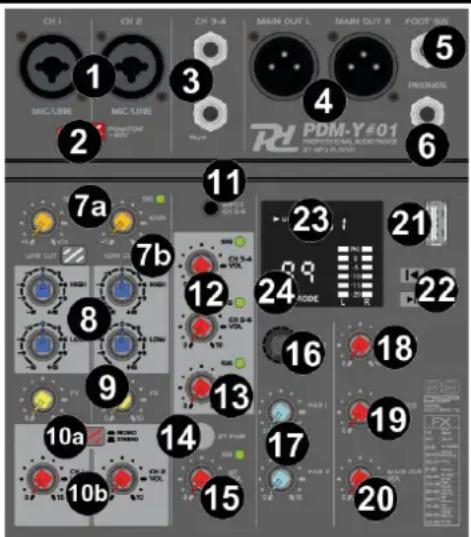

ÜBERBLICK

1. MIKROFON/LINE/GITARREN-EINGANG

Symmetrische XLR- und 6,3 mm (1/4") Combo-Eingänge für den Anschluss von Mikrofonen, Musikinstrumenten oder Audiogeräten.

2. +48V-PHANTOMSCHALTER

Dieser Schalter schaltet die Phantomspeisung ein und aus. Wenn der Schalter eingeschaltet ist, versorgt das Mischpult alle Kanäle mit XLR-Eingängen mit +48 V Phantomspeisung. Schalten Sie diesen Schalter ein, wenn Sie ein oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

3. EINGÄNGE KANAL 3 UND 4

6,3 mm Eingangsbuchsen. Für MONO verwenden Sie den linken Eingang.

4. MAIN (HAUPT)-AUSGANG

XLR-Anschlüsse für den Hauptmischausgang.

5. FUSSSCHALTER (FOOT SWITCH)

6,3-mm-Buchse für einen DSP-Prozessor-Stummschalter.

6. KOPFHÖRERAUSGANG

6,3-mm-Klinke-Kopfhörer-Monitorausgang.

7. GAIN (VERSTÄRKUNG) UND LOW CUT

A. Signalverstärkungsregler für Kanal 1 und 2. Drehen, um die Eingangsempfindlichkeit des MIC/LINE-Eingangs einzustellen.

B. Drücken Sie die Taste Low Cut, um tieffrequente Signale des Mikrofons zu unterdrücken.

8. HIGH UND LOW

Drehen, um niedrige ("Bass") und hohe ("Treble") Frequenzpegel einzustellen.

9. FX

Drehen Sie hier, um den Lautstärkepegel des entsprechenden Kanals einzustellen, der an den Effektprozessor weitergeleitet wird.

CH 1 MIC/LINK CH 2 MIC/LINK CH 3-4 RJUN MAIN OUT L MAIN OUT R FOOT RUN PHONES PDM-Y#01 PROFESSIONAL REOPERATING 81 MHz PLANS 7a 7b 7c 8 9 10a 10b 11 12 13 14 15 16 17 18 19 20 21 22 23 24 MODE PART I PART II PART III PART IV PART V PART VI PART VII PART VIII PART IX PART X PART Y PART Z

10. STEREO/MONO UND HAUPTLAUTSTÄRKE

A. Nach unten drücken, um den Mono-Modus zu wählen. Nach oben drücken, um den Stereomodus zu wählen. Im Mono-Modus wird das Signal der beiden Kanäle zu gleichen Teilen an die linke und rechte Hauptmischung gesendet. Im Stereomodus werden beide Kanäle getrennt gehalten.

B. Drehen, um den Signalpegel des an die Hauptmischung gesendeten Kanals einzustellen.

11. EINGÄNGE KANAL 5 UND 6

3,5 mm TRRS-Eingang. TRRS-Diagramm wie unten:

12. LAUTSTÄRKE KANAL 3/4 UND 5/6

Drehen, um den Lautstärkepegel des entsprechenden Kanals in der Hauptmischung einzustellen.

13. MP3 LAUTSTÄRKE

Drehen, um die Lautstärke des MP3-Kanals in der Hauptmischung einzustellen.

14. BT PAIR

Drücken Sie die Taste, um den Suchstatus zu starten (die Taste blinkt schnell). Der PDM-Mixer wird auf dem BT-Streaming-Gerät auffindbar sein. Nach erfolgreichem Pairing leuchtet die Taste auf. Während der BT-Wiedergabe blinkt die Taste langsam. Halten Sie die Taste gedrückt, um das Pairing zu beenden, der Suchstatus wird wieder aktiviert.

15. BT LAUTSTÄRKE

Drehen, um den Lautstärkepegel des BT-Kanals in der Hauptmischung einzustellen.

16. DSP-REGLER

Auswahl des DSP-Effektmodus und Bestätigungstaste.

17. PARA

Drehen, um die Parameter des DSP-Effektprozessors einzustellen.

18. DSP LAUTSTÄRKE

Drehen, um den Lautstärkepegel des DSP-Effekts in der Hauptmischung einzustellen.

19. KOPFHÖRERLAUTSTÄRKE

Drehen, um die Lautstärke des Kopfhörerausgangs einzustellen.

20. HAUPTLAUTSTÄRKE

Drehen, um die Lautstärke des Hauptausgangs einzustellen.

21. USB

USB-Schnittstelle für die Wiedergabe und den Anschluss an einen PC.

22. MEDIA-PLAYER-STEUERUNG

Schaltflächen zur Steuerung des Media Players.

Vorherige: drücken, um zum vorherigen Titel zu wechseln.

Nächste: drücken, um zum nächsten Titel zu gehen.

Abspielen/Pausieren: drücken, um die Wiedergabe (erneut) zu starten oder zu unterbrechen.

Stop: drücken, um die Wiedergabe zu stoppen.

23. MEDIASPELER ANZEIGE

Zeigt den Wiedergabestatus und Informationen an.

24. DSP ANZEIGE

Zeigt den aktuellen DSP-Modus an.

25. DC POWER INPUT

5V/1A USB-Typ-C-Anschluss.

26. EIN/AUS

Drücken, um das Gerät ein-/auszuschalten.

MEDIAPLAYER UND SOUNDKARTE

MEDIAPLAYER

Stecken Sie ein USB-Laufwerk in den USB-Anschluss, die Wiedergabe beginnt automatisch. Drücken Sie auf "Zurück" oder "Weiter", um die Titel zu wechseln, und auf "Pause/Play", um zwischen Wiedergabe und Pause zu wechseln.

Halten Sie während der USB-Wiedergabe die Wiedergabe/Pause-Taste gedrückt, um zwischen verschiedenen Wiederholungsmodi zu wechseln (alle, einer, zufällig).

ALL: Vollständigen Ordner wiederholen.

ONE: Wiederholung der aktuellen (einen) Nummer.

SHUFFLE: Ordnerwiedergabe im Zufallswiedergabemodus.

USB RLL MP3 USB ONE MP3 USB SHU MP3

SOUNDKARTE

Nach dem Anschluss an einen PC über ein USB-Kabel wechselt der Betriebsmodus auf USB-Soundkarte.
