PRM1202 - Table de mixage Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Table de mixage
Nombre de canaux	12
Entrées micro	4 entrées XLR avec préamplificateurs
Entrées ligne	8 entrées ligne stéréo
Égaliseur	3 bandes (basses, médiums, aigus) par canal
Effets intégrés	Oui, avec plusieurs presets
Alimentation	Alimentation secteur
Dimensions	482 x 350 x 100 mm
Poids	3,5 kg
Utilisation recommandée	Concerts, événements, studios d'enregistrement
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Ne pas exposer à l'humidité, utiliser avec des câbles de qualité
Informations générales	Compatible avec divers équipements audio, facile à transporter

FOIRE AUX QUESTIONS - PRM1202 Power Dynamics

Comment puis-je résoudre un problème de son faible sur la table de mixage PRM1202 ?

Vérifiez d'abord que le volume principal et les niveaux des canaux sont correctement réglés. Assurez-vous également que les câbles sont bien connectés et qu'aucun ne présente de dommages.

Que faire si la table de mixage ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Testez avec une autre prise ou un autre câble d'alimentation si possible.

Comment puis-je régler les effets audio sur la PRM1202 ?

Utilisez le bouton 'Effects' pour sélectionner l'effet souhaité, puis ajustez le niveau d'effet à l'aide du fader correspondant sur le panneau de contrôle.

Pourquoi y a-t-il une distorsion audio lorsque j'augmente le volume ?

La distorsion peut être causée par un niveau de gain trop élevé. Réduisez le gain d'entrée des canaux concernés et vérifiez les niveaux de sortie.

Comment brancher un microphone à la Power Dynamics PRM1202 ?

Utilisez un câble XLR pour connecter le microphone à l'une des entrées micro. Assurez-vous que le bouton 'Phantom Power' est activé si vous utilisez un microphone à condensateur.

La table de mixage PRM1202 ne reconnaît pas mon ordinateur comme source audio. Que faire ?

Vérifiez les paramètres audio de votre ordinateur pour vous assurer qu'il est configuré pour envoyer le son à la table de mixage. Assurez-vous également que le bon canal est sélectionné sur la table.

Comment effectuer une mise à jour du firmware de la table de mixage ?

Actuellement, la PRM1202 ne nécessite pas de mise à jour de firmware. Assurez-vous de consulter le site officiel de Power Dynamics pour les mises à jour éventuelles.

Y a-t-il une garantie pour la Power Dynamics PRM1202 ?

Oui, la PRM1202 est couverte par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu pour toute réclamation.

Comment nettoyer et entretenir la table de mixage ?

Pour nettoyer la surface, utilisez un chiffon doux et légèrement humide. Évitez les produits chimiques abrasifs. Assurez-vous également de débrancher les câbles avant le nettoyage.

Les entrées de la table de mixage sont-elles compatibles avec des instruments ?

Oui, la PRM1202 dispose d'entrées line et instrument qui permettent de connecter des guitares, claviers et autres instruments directement.

Que faire si un canal de la table de mixage ne fonctionne pas ?

Testez le canal avec une autre source audio pour vérifier s'il s'agit d'un problème de canal ou de source. Si le problème persiste, envisagez de contacter le service après-vente.

MODE D'EMPLOI PRM1202 Power Dynamics

Si el fusible está defectuoso, reemplácelo por uno del mismo tipo y valor. Antes de reemplazar el fusible, desenchufe el cable de alimentación. Procedimiento: Paso 1: abra el portafusibles en el panel trasero con un destornillador apropiado. Paso 2: Retire el fusible viejo del portafusibles. Paso 3: Instale el fusible nuevo en el portafusibles. Paso 4: Reemplace el portafusibles en la carcasa.18 FRANÇAIS Nous vous remercions d’avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en profiter pleinement. Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement. - Avant d’utiliser l’appareil, prenez conseil auprès d’un spécialiste. Lors de la première mise sous tension, il est possible qu’une odeur soit perceptible. C’est normal, l’odeur disparaîtra peu de temps après. - L’appareil contient des composants porteurs de tension. N’OUVREZ JAMAIS le boîtier. - Ne placez pas des objets métalliques ou du liquide sur l’appareil, cela pourrait causer des décharges électriques et dysfonctionnements.. - Ne placez pas l’appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l’appareil sur une surface vibrante. N’obturez pas les ouïes de ventilation. - L’appareil n’est pas conçu pour une utilisation en continu. - Faites attention au cordon secteur, il ne doit pas être endommagé. - Lorsque vous débranchez l’appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon. - Ne branchez pas et ne débranchez pas l’appareil avec les mains mouillées. - Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur. - Si l’appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l’appareil, NE L’ALLUMEZ PAS. Contactez votre revendeur. - Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. - Seul un technicien habilité et spécialisé peut effectuer les réparations - Branchez l’appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A. - Pendant un orage ou en cas de non utilisation prolongée de l’appareil, débranchez l’appareil du secteur. - En cas de non utilisation prolongée de l’appareil, de la condensation peut être créée. Avant de l’allumer, laissez l’appareil atteindre la température ambiante. Ne l’utilisez jamais dans des pièces humides ou en extérieur. - Afin d’éviter tout accident en entreprise, vous devez respecter les conseils et instructions. - N’allumez pas et n’éteignez pas l’appareil de manière répétée. Cela réduit sa durée de vie. - Conservez l’appareil hors de la portée des enfants. Ne laissez pas l’appareil sans surveillance. - N’utilisez pas d’aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste. - Ne forcez pas les réglages. - L’appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d’un téléviseur ou ordinateur. - Si le produit comprend un accumulateur intégré plomb- acide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente. - Si l’accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l’ancien accumulateur dans un container de recyclage adapté. - Si l’appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer. - Pour nettoyer l’appareil, n’utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec. - Tenez toujours l’appareil éloigné de tout équipement électrique pouvant causer des interférences. - Pour toute réparation, il faut impérativement utiliser des pièces d’origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses. - Eteignez toujours l’appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l’appareil. - Assurez-vous que le cordon secteur n’est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état. - La tension d’alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d’alimentation du pays est compatible avec l’appareil. - Conservez l’emballage d’origine pour pouvoir transporter l’appareil en toute sécurité. Ce symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant engendrer une décharge électrique. Ce symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées. Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie deviendraient caduques ! NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F. Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d’un produit à l’autre. Tout droit de modification réservé sans notification préalable. N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.19 DÉBALLAGE ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l’appareil doit être retourné, faites-le dans l’emballage d’origine. Si l’appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l’allumez pas immédiatement. De la condensation peut survenir. Laissez l’appareil éteint le temps qu’il atteigne la température ambiante. ALIMENTATION Vous trouvez sur l’étiquette à l’arrière de l’appareil, le type d’alimentation à utiliser. Vérifiez que la tension d’alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l’appareil. Reliez l’appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d’alimentation réglable. Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie FACE AVANT

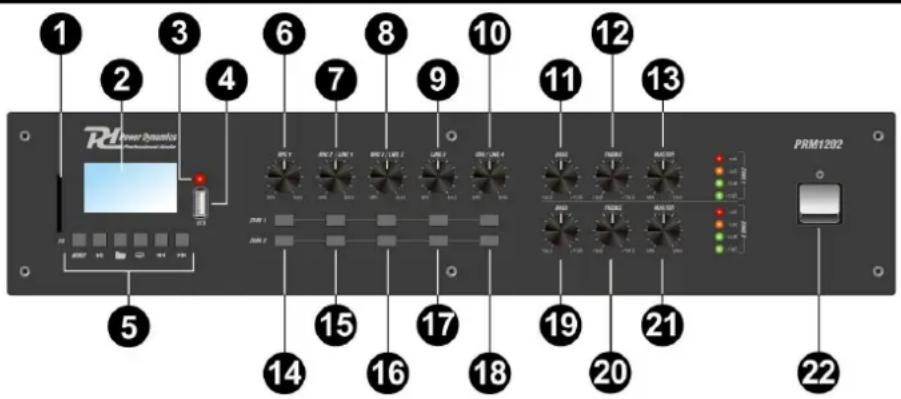

2. Affichage lecteur média

3. Capteur télécommande

5. Touches lecteur média :

Mode – Appuyez pour commuter les modes entre lecture SD, USB, MP3 et BT. Play / pause – Appuyez sur la touche pour démarrer la lecture ou passer sur pause. Folder – Appuyez sur la touche pour entrer dans la sélection. Repeat – Appuyez une fois pour répéter en continu toutes les voies (ALL), appuyez une fois de plus pour répéter uniquement la voie en cours. Previous – Appuyez sur la touche pour aller à la voie précédente. Appuyez et maintenez enfoncée pour revenir en arrière. Next - Appuyez sur la touche pour aller à la voie suivante. Appuyez et maintenez enfoncée pour aller en avant.

6. Réglage de niveau Microphone 1

7. Réglage de niveau Microphone 2 ou Ligne 1

8. Réglage de niveau Microphone 3 ou Ligne 2

9. Réglage de niveau Ligne 3

10. Réglage de niveau USB ou Ligne 4

15. Touche assignation micro zone micro 2 ou ligne 1

16. Touche assignation micro zone micro 3 ou ligne 2

17. Touche assignation micro zone Ligne 3

18. Touche assignation zone Ligne 4 ou USB

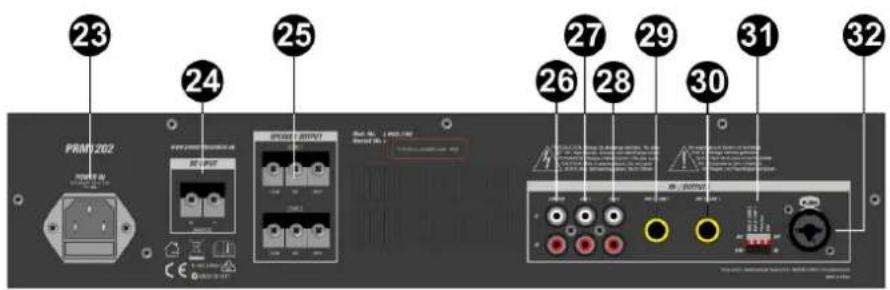

25. Borniers sortie haut-parleur Zone 1 et Zone 2

26. Sortie ligne Zone 1 et Zone 2

27. Entrée ligne 4 (2x RCA)

28. Entrée ligne 3 (2x RCA)

29. Entrée micro 3 ou ligne 2, jack 6,35

30. Entrée micro 2 ou ligne 1, jack 6,35

31. Interrupteurs DIP

32. Entrée XLR micro 1

INTERRUPTEURS DIP A côté de l’entrée micro XLR pour le canal 1, il y a 4 interrupteurs DIP (31). L’interrupteur de droite est repéré par “VOX”, ce qui donne la priorité à Mic 1. Lorsqu’il est activé, le son transmis via le micro 1 coupe temporairement le son de toutes les autres entrées. L’interrupteur DIP suivant permet une alimentation fantôme +20 V sur l’entrée XLR Mic 1. Certains microphones à condensateur nécessitent une alimentation fantôme pour fonctionner. Les deux interrupteurs DIP restants sont utilisés pour régler les canaux sur niveau Mic ou niveau Ligne. Remarque : Assurez-vous que les réglages de ces interrupteurs DIP sont bien corrects lorsque l’amplificateur est éteint. Si vous effectuez des changements alors que l’amplificateur est allumé, cela peut générer des bruits forts pouvant endommager les haut-parleurs. SORTIES HAUT-PARLEURS Le PRM1202 a une sortie haut-parleur distincte pour chaque zone (25), reliée via un unique bornier. Chaque sortie de zone peut être utilisée soit avec des haut-parleurs ligne 100 V soit avec des haut- parleurs 8 Ω. Ces configurations ne peuvent pas être utilisées en même temps, il est impératif de décider, dès le départ, laquelle sera utilisée.

ENTREE DC Le PRM1202 peut fonctionner en 24 VDC pour des applications mobiles (bateaux, fêtes foraines…) . Pour ce type d’application, reliez la source d’alimentation 24 VDC aux borniers d’entrée DC sur la face arrière (24).

1. Activez la fonction BT sur votre appareil (téléphone mobile, tablette...) qui doit lire la musique.

Reportez-vous aux instructions d'utilisation de l'appareil.

2. Appuyez sur la touche “MODE” et activez la fonction BT.

3. Sélectionnez “PRM-AMPLIFIER” sur votre appareil BT et établissez la connexion.

Si un mot de passe est demandé, vous pouvez saisir "0000". Attention: la distance BT est de 10 mètres environ sans obstacle.21

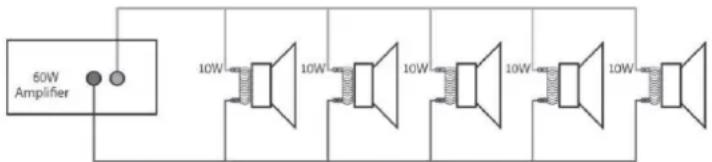

Pour des systèmes ligne 100 V, reliez l’amplificateur au premier haut-parleur dans le système en utilisant un câble haut-parleur à double isolation ayant la puissance adéquate pour supporter la sortie totale de l’amplificateur. Reliez la borne de sortie “100V“ à la borne (+) du haut-parleur et la sortie “COM“ à la borne (-). Reliez d'autres haut-parleurs en parallèle au premier haut-parleur avec tous les borniers positifs ensemble et reliez tous les borniers négatifs ensemble comme indiqué sur le schéma. Un système ligne 100 V peut se compose de plusieurs haut-parleurs reliés entre eux. Le facteur permettant de définir le nombre de haut-parleurs pouvant être reliés à un seul amplificateur est la puissance. Pour la majorité des applications, il est conseillé de relier autant de haut-parleurs que nécessaire avec une puissance combinée de 90% au plus de la puissance de sortie de l'amplificateur. Les bornes d'un haut-parleur 100 V sont reliées à un transformateur et dans certains cas, ce transformateur peut être utilisé pour différentes puissances. Ces réglages peuvent être utilisés pour régler la puissance (et le volume de sortie) de chaque haut-parleur dans le système pour obtenir la puissance totale idéale du système pour l'amplificateur.

SYSTEMES BASSE IMPEDANCE

Chaque sortie de zone du PRM1202 peut alimenter un haut-parleur basse impédance. Il existe une option sur chaque zone pour déterminer l'impédance minimale pour une sortie haut-parleur 8 Ω. Il est essentiel de sélectionner la borne de sortie correcte lorsque l'on opte pour des haut-parleurs basse impédance. Pour un haut-parleur 8 Ω, connectez le fil Plus (+) à la borne "8Ω" et le fil Moins (-) à la borne "COM". Remarque: une impédance inférieure peut causer des dommages irréparables à l'amplificateur. Le ou les haut-parleurs connectés doivent également avoir une puissance suffisante pour accepter la sortie de zone.
