PRM1202 - Mischpult Power Dynamics - Kostenlose Bedienungsanleitung

Produkttyp	2-Zonen-Mischpultverstärker
Marke	Power Dynamics
Modell	PRM1202
Netzstromversorgung	220-240 VAC / 50 Hz (Stecker mit Erdung, Sicherung 10-16 A)
Gleichstromversorgung	24 VDC (Klemmen für mobile Anwendungen)
Ausgangsleistung	120 W (Zone 1 und Zone 2, nicht pro Zone angegeben)
Lautsprecherimpedanz	8 Ω oder 100 V (Auswahl pro Zone)
Mikrofoneingänge	1 x XLR (Kanal 1) + 2 x Klinke 6,35 (Kanäle 2/3, Auswahl Mikro oder Line)
Line-Eingänge	2 x Cinch (Line 3 und Line 4), 2 x Klinke 6,35 (Line 1/2), 1 x USB, 1 x SD, BT
Line-Ausgänge	2 x Cinch (Zone 1 und Zone 2)
Lautsprecherausgänge	Klemmen Zone 1 und Zone 2 (COM, 8 Ω, 100 V)
Phantomspeisung	+20 V (über DIP am XLR-Mikrofoneingang 1)
Mikrofon-Prioritätsfunktion	VOX (DIP-Schalter, Mikro 1 priorisiert)
Entzerrung	Bässe und Höhen pro Zone (Zone 1 und Zone 2)
Media-Player	USB, SD, MP3, BT (Modus-Schalter)
Drahtlose Konnektivität	Bluetooth (Name: PRM-AMPLIFIER, Reichweite 10 m)
Abmessungen (ca.)	Nicht angegeben, geschätzt 48 x 30 x 10 cm
Gewicht (ca.)	Nicht angegeben, geschätzt 8-10 kg
Betriebstemperatur	5 °C bis 35 °C (Innenbereich)
Wartung und Reinigung	Trockenes Tuch verwenden, keine Chemikalien
Wartungsintervall	Akku alle 3 Monate laden, wenn nicht in Gebrauch (bei Modell mit Batterie)
Sicherheit	Nicht öffnen, nicht Feuchtigkeit aussetzen, vor Wartung Netzstecker ziehen
Ersatzteile	Ausschließlich Originalteile verwenden (Sicherung gleichen Typs und Wertes)
Reparierbarkeit	Nur von Fachpersonal durchzuführen

Häufig gestellte Fragen - PRM1202 Power Dynamics

Wie verbinde ich ein Bluetooth-Gerät mit dem PRM1202?

Drücken Sie die MODE-Taste auf der Vorderseite, um die Bluetooth-Funktion auszuwählen. Aktivieren Sie auf Ihrem Gerät (Handy, Tablet) Bluetooth und suchen Sie nach PRM-AMPLIFIER. Wählen Sie es aus, um die Verbindung herzustellen. Wenn ein Code verlangt wird, geben Sie 0000 ein. Die maximale Reichweite beträgt etwa 10 Meter ohne Hindernisse.

Kann ich Kondensatormikrofone mit dem PRM1202 verwenden?

Ja, Kanal 1 (XLR-Eingang) verfügt über eine Phantomspeisung von +20 V, die über den DIP-Schalter mit der Aufschrift Phantom aktiviert werden kann. Schließen Sie Ihr Kondensatormikrofon an, stellen Sie den Schalter auf ON, und stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie diese Einstellung ändern, um Störgeräusche zu vermeiden.

Wie konfiguriere ich die Mikrofonpriorität (VOX)?

Auf der Rückseite neben dem XLR-Mikrofoneingang 1 befinden sich 4 DIP-Schalter. Der letzte (mit VOX gekennzeichnet) aktiviert die Priorität von Mikro 1: Wenn er auf ON steht, unterdrückt der Ton von Mikro 1 vorübergehend alle anderen Audiosignale. Verwenden Sie diese Funktion für Durchsagen oder sprachliche Interventionen.

Was ist der Unterschied zwischen den Ausgängen 8 Ω und 100 V?

Der PRM1202 bietet zwei Ausgangstypen pro Zone: 8 Ω für niederohmige Lautsprecher (normale Boxen) und 100 V für Linien-Systeme (mehrere Lautsprecher parallel, typisch für feste Beschallungsanlagen). Sie müssen bei der Installation pro Zone einen Typ wählen; sie können nicht gleichzeitig verwendet werden.

Wie schließe ich Lautsprecher in 100-V-Linientechnik an?

Verbinden Sie das +-Kabel des Lautsprechers mit der Klemme 100V und das - mit der Klemme COM der gewünschten Zone. Für mehrere Lautsprecher verbinden Sie alle +-Klemmen miteinander und alle --Klemmen miteinander (parallel). Die Gesamtleistung der Lautsprecher darf 90 % der Verstärkerleistung nicht überschreiten (ca. 108 W für eine Zone mit 120 W).

Kann ich den PRM1202 mit 24 V Gleichstrom versorgen?

Ja, der PRM1202 verfügt auf der Rückseite über DC-Eingangsklemmen (gekennzeichnet mit DC INPUT + und -). Sie können ihn an eine 24-VDC-Quelle (Batterie, externes Netzteil) anschließen, um ihn mobil zu nutzen (Boot, Jahrmarkt). Achten Sie auf die richtige Polarität.

Wie verwende ich den USB- oder SD-Kartenleser?

Stecken Sie einen USB-Stick oder eine SD-Karte in die entsprechenden Anschlüsse an der Vorderseite. Drücken Sie MODE, um die Quelle USB oder SD auszuwählen. Verwenden Sie die Tasten Play/Pause, Previous, Next, Folder und Repeat, um die Wiedergabe zu steuern. MP3-Dateien werden unterstützt.

Was tun, wenn die Sicherung durchgebrannt ist?

Trennen Sie das Gerät zuerst vom Netz. Öffnen Sie die Sicherungshalterung auf der Rückseite mit einem kleinen Schraubendreher, entfernen Sie die alte Sicherung und ersetzen Sie sie durch eine Sicherung gleichen Typs und Werts (siehe Etikett). Setzen Sie die Sicherungshalterung wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie reinige ich den PRM1202?

Verwenden Sie ein trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie niemals Chemikalien, Aerosole oder Flüssigkeiten, da diese die Oberfläche beschädigen oder einen Kurzschluss verursachen könnten.

Kann ich den Verstärker selbst reparieren?

Nein, Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Das Öffnen des Gehäuses setzt gefährlichen Spannungen aus. Nicht autorisierte Änderungen oder Reparaturen führen zum Garantieverlust.

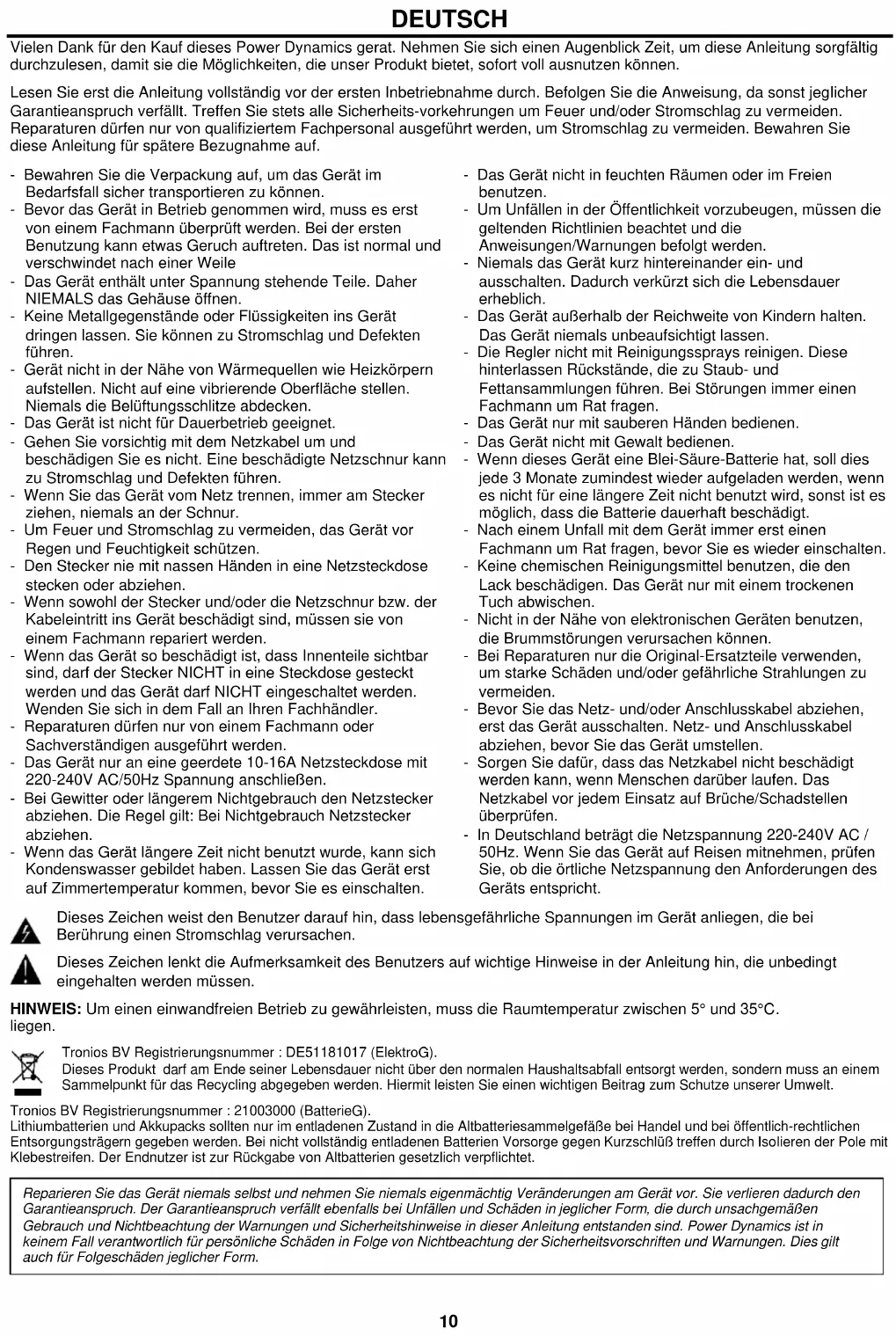

BEDIENUNGSANLEITUNG PRM1202 Power Dynamics

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

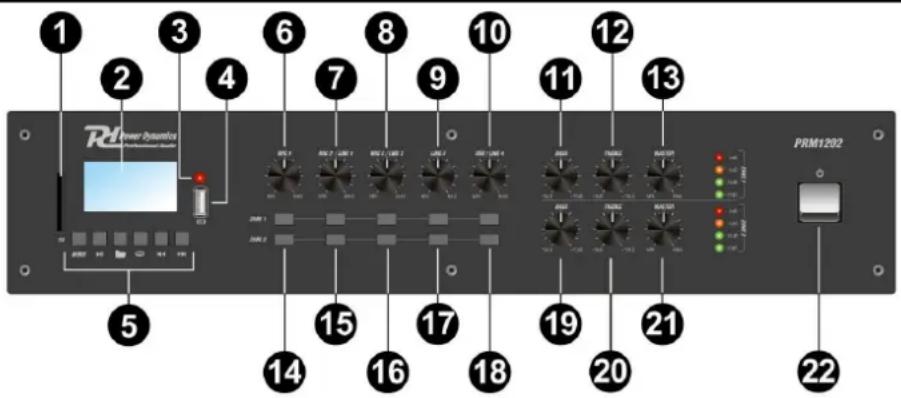

FRONTENPANEL

1. Sd karte eingang
2. Mediaplayer display
3. Fern sensor
4. USB Anschluss
5. Tastengruppe:

Modus - Drücken Sie diese Taste um zwischen den Modi SD, USB, MP3 und BT zu wechseln.

Play / Pause - Drücken Sie diese Taste um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.

Folder - Drücken Sie diese Taste um die Auswahl des Ordners einzugeben.

Repeat - Drücken Sie die Repeat-Taste einmal, um alle Tracks kontinuierlich zu wiederholen. Drücken Sie die Repeat-Taste erneut, um nur den aktuellen Track zu wiederholen.

Vorherige - Drücken um zum vorherigen Track zu springen. Gedrückt halten um in Tracks rückwärts zu scannen.

Nächster - Drücken um zum nächsten Track zu springen. Gedrückt halten um in Tracks vorwärts zu scannen.

1. Lautstärkeregler für Mikrofon 1
2. Lautstärkeregler für Mikrofon 2 oder Line 1
3. Lautstärkeregler für Mikrofon 3 oder Line 2
4. Lautstärkeregler für Line 3
5. Lautstärkeregler USB oder Line 4
6. Zone 1 Bass regelung
7. Zone 1 Treble regelung
8. Zone 1 Master-Lautstärkeregler
9. Zonenzuweisungstaste für Mikrofon 1
10. Zonenzuweisungstaste für Mikrofon 2 oder Line 1
11. Zonenzuweisungstaste für Mikrofon 3 oder Line 2
12. Zonenzuweisungstaste für Line 3
13. Zonenzuweisungstaste für USB oder Line 4
14. Zone 2 Bass regelung
15. Zone 2 Treble regelung
16. Zone 2 Master-Lautstärkeregler
17. Ein/Aus-Schalter

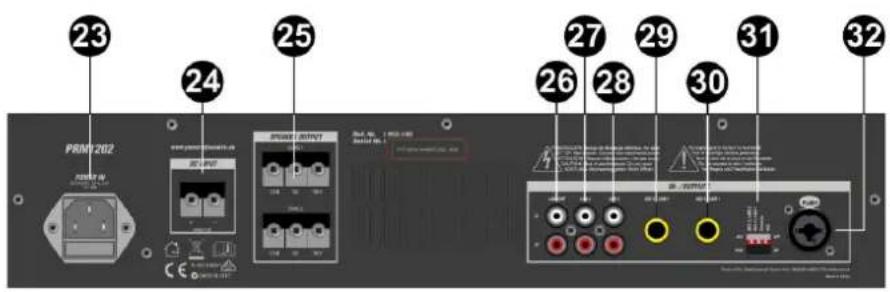

1. IEC Netzspannungseingang
2. DC 24V-Gleichstrom-Leistungsklemmen
3. Lautsprecherausgangsklemmen Zone 1 und Zone2
4. Leitungsausgang Zone 1 und Zone 2
5. Line 4 Line 4 input (2x RCA)
6. Line 3 Line 4 input (2x RCA)
7. Mikrofon 3- oder Line-2-Eingang 6,3-mm-Buchse
8. Mikrofon 2 oder Line 1-Eingang 6,3-mm-Buchse
9. Dip-Schalter
10. Mikrophon 1 XLR-Eingang

DIP SCHALTER

Neben dem XLR-Mikrofoneingang für Kanal 1 befindet sich eine Bank mit 4 DIP-Schaltern (31). Der rechte Schalter ist mit 'VOX' gekennzeichnet, der die Priorität für Mic.1 festlegt. Wenn dieser Schalter eingeschaltet ist, werden andere Eingänge bei jedem Ton über Mic.1 vorübergehend stumm geschaltet.

Der nächste DIP-Schalter aktiviert +20V Phantomspeisung am XLR-Eingang des Mic.1. Einige Kondensatormikrofone benötigen diese Phantomspeisung zum Betrieb.

Die beiden verbleibenden DIP-Schalter dienen zur Einstellung der Kanäle auf Mikrofon- oder Line-Pegel.

Hinweis: Achten Sie darauf, diese DIP-Schalter-Einstellungen vorzunehmen, wenn der Verstärker ausgeschaltet ist. Änderungen, die bei eingeschaltetem Verstärker vorgenommen werden, können zu lauten Knallen durch das System führen, die die Lautsprecher beschädigen können.

LAUTSPRECHERAUSGÄNGE

Der PRM1202 verfügt über einen separaten Lautsprecherausgang für jede Zone (25), der über einen einzigen Anschlussblock angeschlossen ist.

Jeder Zonenausgang kann entweder für die Stromversorgung von 100V-Lautsprechern oder 8Ω Lautsprechern verwendet werden. Diese Konfigurationen können nicht zusammen verwendet werden, daher ist es wichtig zu entscheiden, welche zu Beginn verwendet wird.

DC EINGANG

Der PRM1202 kann für mobile Anwendungen (Boote, Messegelände usw.) mit 24Vdc betrieben werden. Schließen Sie für diese Art von Anwendung die 24Vdc-Stromquelle an die DC-Eingangsklemmen auf der Rückseite des Geräts an (24).

ANSCHLUSS AN BT

1. Aktivieren Sie die BT-Funktion auf Ihrem Gerät (Mobiltelefon, Tablet etc.), die Sie abspielen möchten. Siehe Bedienungsanleitung für dieses Gerät.
2. Drücken Sie die Taste "MODE" und aktivieren Sie die BT-Funktion.
3. Suchen Sie auf Ihrem BT-Gerät nach "PRM-AMPLIFIER" und stellen Sie die Verbindung her.

Wenn Sie nach einem Passwort gefragt werden, geben Sie "0000" ein.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jede Barriere.

100V LINE SYSTEEM

Um ein 100-V-System zu erstellen, verbinden die Verstärker an den ersten Lautsprechern im System doppelt isolierte Lautsprecherkabel mit ausreichend Leistungskapazität haben, um das Signal zu verarbeiten.

Verbinden Sie den „100 V“ Ausgangsanschluß mit dem positiven (+) Anschluß des Lautsprechers und dem „COM“ Ausgangs mit dem negativen (-) Anschluss des Lautsprechers. Schließen Sie alle anderen Lautsprechers an den ersten Lautsprecher parallel mit den positiven Anschlüssen und verbinden sie miteinander, und alle negativen Anschlüsse miteinander verbunden sind wie unten gezeigt.

Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Lautsprechern bestehen. Der entscheidende Faktor für wie viele Lautsprecher können auf einem einzigen Verstärker verwendet werden, ist die Leistung. Für die meisten Zwecke ist es ratsam, so viele Lautsprecher wie nötig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des Verstärkers zu verbinden.

Der Anschluss eines 100-V-Lautsprecher sind mit einem Transformator verbunden und in einigen Fällen kann dieser Transformator für unterschiedliche Kräfte eingestellt werden. Durch Einstellen der Lautsprecher so die Leistung in Watt (und Ausgangsvolumen) jeden Lautsprechers in dem System eingestellt werden, um die idealen Gesamtvermögen des System Verstärker zu erzielen.

NIEDERIMPEDANZ-SYSTEME

Alternativ kann jeder Zonenausgang des PRM1202 einen niederohmigen Lautsprecher versorgen. Es gibt für jede Zone eine Option für einen 8Ω Lautsprecherausgang, um die Mindestimpedanz zu bestimmen.

Wenn Sie sich für Lautsprecher mit niedriger Impedanz entscheiden, ist es wichtig, den richtigen Ausgangsanschluss zu wählen.

Für einen 8Ω Lautsprecher schließen Sie den positiven (+) Draht an den Anschluss "8Ω" und den negativen (-) Draht an "COM" an.

Hinweis: Eine niedrigere Impedanz kann zu irreparablen Schäden am Verstärker führen.

Der (die) angeschlossene(n) Lautsprecher muss (müssen) auch genügend Leistung haben, um den Zonenausgang zu akzeptieren.

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
