INSTRUKCJA OBSŁUGI YT85701 Yato

15. gniazdko elektryczne

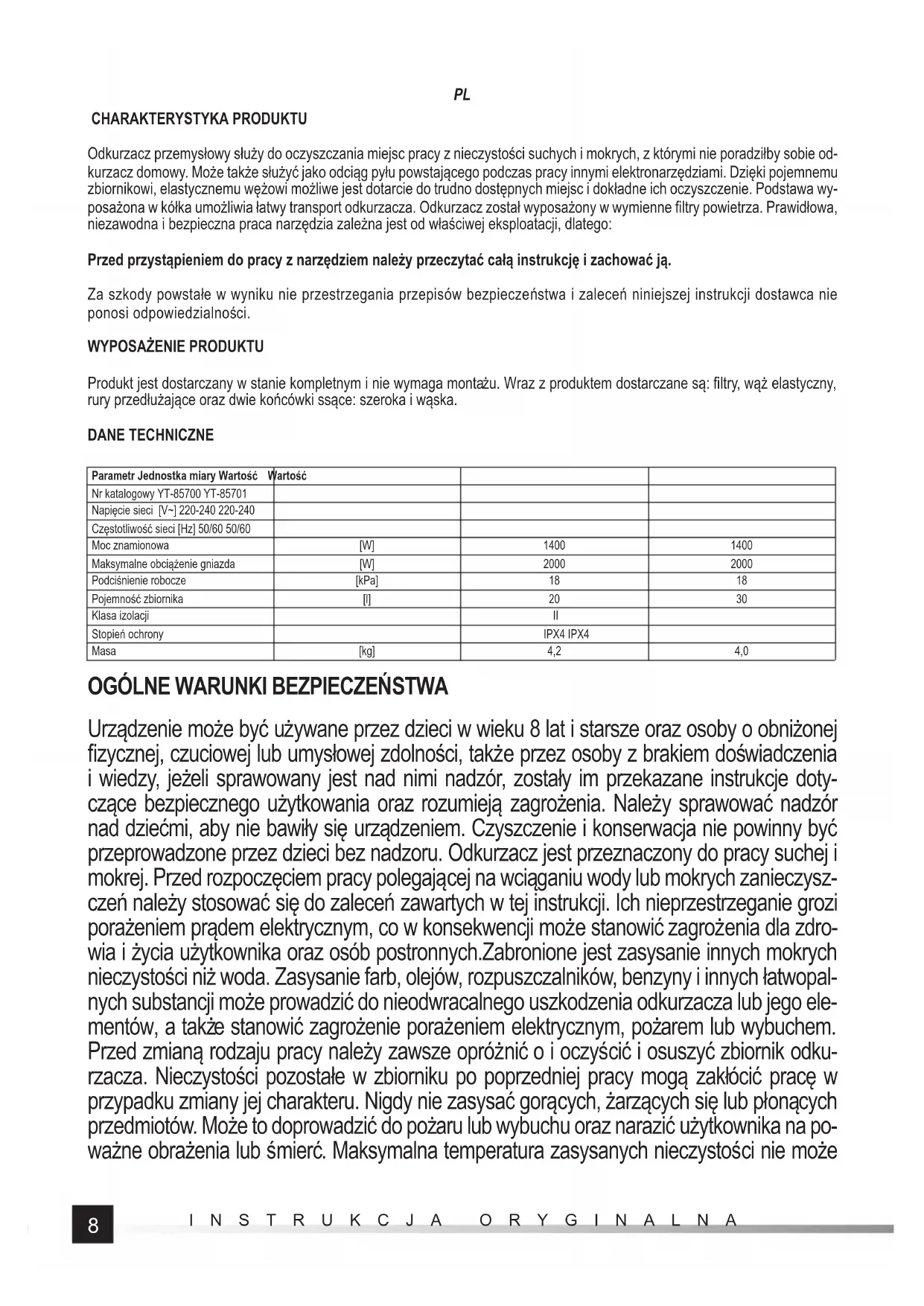

CHARAKTERYSTYKA PRODUKTU Odkurzacz przemysłowy służy do oczyszczania miejsc pracy z nieczystości suchych i mokrych, z którymi nie poradziłby sobie od- kurzacz domowy. Może także służyć jako odciąg pyłu powstającego podczas pracy innymi elektronarzędziami. Dzięki pojemnemu zbiornikowi, elastycznemu wężowi możliwe jest dotarcie do trudno dostępnych miejsc i dokładne ich oczyszczenie. Podstawa wy- posażona w kółka umożliwia łatwy transport odkurzacza. Odkurzacz został wyposażony w wymienne fi ltry powietrza. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego: Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją. Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE PRODUKTU

Produkt jest dostarczany w stanie kompletnym i nie wymaga monta żu. Wraz z produktem dostarczane są: fi ltry, wąż elastyczny, rury przedłużające oraz dwie końcówki ssące: szeroka i wąska. DANE TECHNICZNE Parametr Jednostka miary Wartość Wartość Nr katalogowy YT-85700 YT-85701 Napięcie sieci [V~] 220-240 220-240 Częstotliwość sieci [Hz] 50/60 50/60 Moc znamionowa [W] 1400 1400 Maksymalne obciążenie gniazda [W] 2000 2000 Podciśnienie robocze [kPa] 18 18 Pojemność zbiornika [l] 20 30 Klasa izolacji II Stopień ochrony IPX4 IPX4 Masa [kg] 4,2 4,0

OGÓLNE WARUNKI BEZPIECZEŃSTWA

Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o obniżonej fi zycznej, czuciowej lub umysłowej zdolności, także przez osoby z brakiem doświadczenia i wiedzy, jeżeli sprawowany jest nad nimi nadzór, zostały im przekazane instrukcje doty- czące bezpiecznego użytkowania oraz rozumieją zagrożenia. Należy sprawować nadzór nad dziećmi, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie powinny być przeprowadzone przez dzieci bez nadzoru. Odkurzacz jest przeznaczony do pracy suchej i mokrej. Przed rozpoczęciem pracy polegającej na wciąganiu wody lub mokrych zanieczysz- czeń należy stosować się do zaleceń zawartych w tej instrukcji. Ich nieprzestrzeganie grozi porażeniem prądem elektrycznym, co w konsekwencji może stanowić zagrożenia dla zdro- wia i życia użytkownika oraz osób postronnych.Zabronione jest zasysanie innych mokrych nieczystości niż woda. Zasysanie farb, olejów, rozpuszczalników, benzyny i innych łatwopal- nych substancji może prowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego ele- mentów, a takż e stanowić zagrożenie porażeniem elektrycznym, pożarem lub wybuchem. Przed zmianą rodzaju pracy należy zawsze opróżnić o i oczyścić i osuszyć zbiornik odku- rzacza. Nieczystości pozostałe w zbiorniku po poprzedniej pracy mogą zakłócić pracę w przypadku zmiany jej charakteru. Nigdy nie zasysać gorących, żarzących się lub płonących przedmiotów. Może to doprowadzić do pożaru lub wybuchu oraz narazić użytkownika na po- ważne obrażenia lub śmierć. Maksymalna temperatura zasysanych nieczystości nie możeINSTRUKCJA ORYGINALNA

przekraczać 40 st. C. Urządzenie jest przeznaczone do pracy w pomieszczeniach zamknię- tych i nie należy go wystawiać na działanie wody w tym opadów atmosferycznych.Przed podłączeniem wtyczki kabla zasilającego urządzenie należy upewnić się, że parametry sie- ci zasilającej odpowiadają parametrom widocznym na tabliczce znamionowej urządzenia. Przed każdym użyciem należy sprawdzić stan urządzenia, w tym stan kabla zasilającego i wtyczki. W przypadku zauważenia jakichkolwiek usterek, nie należy używać urządzenia. Uszkodzone kable i przewody musza być wymienione na nowe w specjalistycznym zakła- dzie.Stopień ochrony podany w tabeli z danymi technicznymi zostanie zapewniony jeżeli urządzenie zostanie podłączone do gniazdka o co najmniej takim samym stopniu ochrony. Przed przystąpieniem do konserwacji urządzenia należy upewnić się, że została odłączona wtyczka przewodu zasilającego od gniazda sieciowego.Urządzenie należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Także podczas pracy na- leży zwrócić uwagę, aby urządzenie znajdowało się w miejscu niedostępnym dla osób po- stronnych, zwłaszcza dzieci.Urządzenie przenosić za pomocą uchwytu, nie przemieszczać urządzenia ciągnąc za kabel zasilający.W przypadku stosowania odkurzacza jako dmu- chawy zabronione jest kierowanie wylotu węża w stronę ludzi i zwierząt. Należy regularnie sprawdzać stan węża. Zabronione jest użytkowanie odkurzacza z uszkodzonym wężem.

Przygotowanie do pracy Sprawdzić zbiornik odkurzacza, w razie potrzeby opróżnić go z odpadów. Sprawdzić stan fi ltrów. W przypadku zabrudzenia fi ltry przeznaczone do pracy na sucho (papierowe) oraz z włókniny należy czyścić tylko na sucho za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Jeżeli zanieczyszczenia nie dają się usunąć z fi ltru, należy je wymienić na nowe. Filtry przeznaczone do pracy na mokro (gąbkowe) można oczyścić zanurzając je w letniej wodzie z dodatkiem mydła. Po oczyszczeniu wypłukać w czystej wodzie i odcisnąć nadmiar wody. Nie wykręcać. Pozostawić do całkowitego wyschnięcia. Sprawdzić stan uszczelek, jeżeli zostaną zaobserwowane uszkodzenia, należy uszczelki wymienić na nowe. UWAGA! Zabroniona jest praca odkurzaczem bez zamontowanego właściwie fi ltru powietrza. Może to doprowadzić do uszkodzenia odkurzacza, a także do porażenia prądem elektrycznym. Podstawa odkurzacza została wyposażona w możliwość montażu kółek. W pierwszej kolejności należy zamocować uchwyty kółek w podstawie oraz zamocować je za pomocą wkrętów (II). Następnie trzpienie kół wcisnąć w uchwyty kół (III). Do spodniej strony zbiornika został przymocowany metalowy łańcuszek. Należy się upewnić, że podczas pracy będzie miał on kontakt z podłożem, pozwoli to odprowadzić ładunki elektrostatyczne gromadzące się podczas pracy. Odkurzacz został wyposażony w pływak (IV), który odcina dopływ powietrza za każdym razem gdy zbiornik ulegnie przepełnieniu. Przed rozpoczęciem pracy należy się upewnić, że pływak i prowadnice w których się porusza nie uległy uszkodzeniu, są czyste i zapewniają swobodny ruch pływaka. Każdorazowe zadziałanie pływaka jest sygnalizowane za pomocą głośniejszej pracy silnika oraz spadkiem siły ssącej. Uwaga! Zabronione jest stosowanie odkurzacza bez sprawnie działającego pływaka. Odkurzacz został wyposażony w dwa rodzaje fi ltrów przeznaczonych do różnego rodzaju pracy. Filtr wykonany z gąbki służy do pracy na mokro. Filtr papierowy służy do pracy na sucho. Niezależenie od rodzaju, fi ltr należy nasunąć na prowadnice pływaka tak, aby zostały zasłonięte na całej długości (V). Upewnić się, że fi ltr nie zsunie się samoistnie z prowadnic pływaka. Nie należy stosować niewłaściwego rodzaju fi ltru. Użycie fi ltra przeznaczonego do pracy na sucho do fi ltrowania podczas pracy na mokro doprowadzi do uszkodzenia fi ltra, które może doprowadzić do uszkodzenia odkurzacza. Użycie fi ltra przeznaczonego do pracy na mokro do fi ltrowania podczas pracy na sucho nie zapewni właściwego poziomu fi ltrowania, co może doprowadzić do uszkodzenia odkurzacza. W przypadku pracy na sucho należy zamocować wewnątrz zbiornika worek. Otwór wlotowy worka nasunąć na wewnętrzną część moco- wania węża (VI) tak, aby uszczelka wokół otworu worka całkowicie przylegała do mocowania węża. Wewnętrzna część mocowania węża została wyposażona w kryzę, która służy do przytrzymywania zamocowanego worka. Uwaga! Nie mocować worka w przypadku pracy na mokro.INSTRUKCJA ORYGINALNA

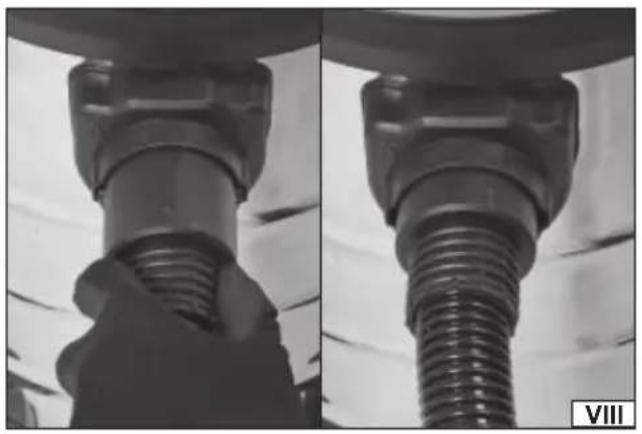

Pokrywę zamocować na górnej krawędzi zbiornika odkurzacza, tak aby przylegała całym obwodem. Za pomocą zatrzasków docisnąć pokrywę do zbiornika. Zwrócić uwagę na to, że na pokrywie znajdują się dwa oznaczone miejsca, umożliwiające uzyskanie poprawnej szczelności połączenia (VII). Podłączyć do otworu wlotowego wąż elastyczny. Przyłącze węża należy wsunąć w otwór, tak aby nacięcia na niej trafi ły w występy otworu wlotowego, a następnie przekręcić w kierunku zgodnym ze strzałką opisaną „CLOSE” (VIII). Upewnić się, że wąż nie wysunie się z otworu podczas pracy. Połączyć obie części rur ze sobą, wsuwając węższy koniec rury w szerszy (IX). Następnie rurę po łączyć z wolnym końcem węża elastycz- nego, także wsuwając węższy koniec węża w szerszy koniec rury (X). W analogiczny sposób na wolnym końcu rury zamocować akcesorium w postaci szczotki lub wąskiej ssawki (XI). Należy wybrać odpowiednie akcesorium do wybranego rodzaju pracy. Szczotka jest przeznaczona do oczyszczania dużych i płaskich powierzchni, a wąska ssawka do miejsc nieosiągalnych za pomocą końcówki szerokiej. W celu demontażu węża należy obrócić jego złącze w kierunku wskazywanym przez strzałkę opisaną „OPEN”, a następnie wysunąć przyłącze z otworu wlotowego. Demontaż rur przedłużających oraz końcówek należy przeprowadzić odwrotnie do montażu. Odkurzacz umożliwia podłączenie węża także do otworu wylotowego, przez co można go stosować w charakterze dmuchawy. Wąż pod- łącza się w podobny sposób jak do otworu wlotowego: wsuni ęcie i obrót celem zablokowania. Uchwyty kółek oraz pokrywa odkurzacza zostały wyposażona w uchwyty pozwalające na tymczasowe zamocowanie wyposażenia na czas pracy lub przechowywania odkurzacza. W uchwytach podstawy można zamocować rury przedłużające oraz końcówki ssące (XII). Praca odkurzaczem UWAGA! Zabroniona jest praca odkurzaczem z gorącym popiołem. Temperatura wciąganych przez odkurzacz odpadków nie może przekraczać 40 st. C. Upewnić się, że poprawnie wykonano wszystkie czynności przygotowawcze. Upewnić się, że włącznik odkurzacza znajduje się pozycji wyłączony – „O”. Wtyczkę kabla zasilającego włożyć do gniazdka sieciowego, a następnie włącznik przełączyć w pozycję włączony „I” (XIII). Szczotka została wyposażona w dźwignię wysuwającą włosie. Włosie należy wysunąć podczas sprzątania gładkich, twardych po- wierzchni. Wykładziny dywanowe oraz dywany zaleca się sprzątać ze schowanym włosiem. Po skończonej pracy wyłączyć odkurzacz włącznikiem, a następnie odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego. Przystąpić do czynności konserwujących odkurzacz. Opróżnianie zbiornika odkurzacza (XIV) Po skończonej pracy na sucho należy zdemontować pokrywę odkurzacza i skontrolować stan napełnienia worka. Jeżeli worek będzie pełny należy go usunąć i zastąpić nowym. Po skończonej pracy na mokro należy zdemontować pokrywę odkurzacza. Zbiornik został wyposażony w pokrywę umieszczoną w pobliżu jego podstawy. Otwarcie pokrywy spowoduje opróżnienie zbiornika. Nieczystości pozostałe w zbiorniku można usunąć przechylając zbiornik. Po opróżnieniu zbiornik wyczyścić za pomocą strumienia wody. Zamknąć pokrywę, a następnie dokładnie osuszyć. Wbudowane gniazdko elektryczne Odkurzacz posiada wbudowane gniazdko elektryczne, które służy do zasilania elektronarzędzi należących do I i II klasy izolacji elek- trycznej. Pozwala to na łatwiejsze wykorzystanie odkurzacza w charakterze instalacji odciągającej pył powstający podczas pracy. Napięcie w gniazdku pojawia się w momencie podłączenia wtyczki kabla zasilającego odkurzacz do gniazdka sieci elektrycznej. W związku z tym przed podłączeniem odkurzacza do sieci zasilającej oraz elektronarzędzia do gniazdka odkurzacza należy się upewnić, że włączniki obu urządzeń znajdują się w pozycji wyłączonej. Po podłączeniu odkurzacza do wylotu odciągu pyłu elektronarzędzia (w tym celu może być potrzebny odpowiedni adapter, który nie znajduje się na wyposażeniu odkurzacza) oraz wtyczki elektronarzędzia do gniazdka odkurzacza, można odkurzacz uruchomić prze- łączając włącznik w pozycję „I”, odkurzacz rozpocznie prace niezależnie od pracy elektronarzędzia i będzie pracował do momentu przełączenia włącznika w pozycję „O”. Zalecanym trybem pracy jest tryb automatyczny. W tym celu po podłączeniu odkurzacza do wylotu odciągu pyłu elektronarzędzia, a wtyczki elektronarzędzia do gniazdka odkurzacza, należy włącznik przestawić w pozycję „II”. Odkurzacz włączy się automatycznie po krótkim czasie od uruchomienia elektronarzędzia i wyłączy automatycznie także po krótkim czasie od wyłączenia elektronarzędzia. Niezależnie od wybranego trybu pracy, po skończonej pracy należy wyłączyć odkurzacz przełączając włącznik w pozycję „O”, następ- nie odłączyć wtyczkę odkurzacza od gniazdka, wtyczkę elektronarzędzia odłączyć od gniazdka odkurzacza i przystąpić do czynności konserwujących.INSTRUKCJA ORYGINALNA

Uwaga! Jeżeli w trakcie pracy zostaną zaobserwowane podejrzane drgania, spadek siły ciągu lub będzie słychać głośniejszą pracę silnika może to oznaczać zapełnienie zbiornika lub zapchanie węża, rur przedłużających lub końcówki ssącej. W takim przypadku na- leży odkurzacz natychmiastowo wyłączyć włącznikiem oraz odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego. Następnie opróżnić zbiornik oraz sprawdzić drożność węża oraz końcówki. W razie potrzeby udrożnić. Jeżeli nie będzie możliwe udrożnienie węża, rur przedłużających lub końcówki ssą cej należy je wymienić na nowe przed podjęciem dalszej pracy. Uwaga! W przypadku stosowania odkurzacza jako dmuchawy należy się upewnić, że zbiornik został opróżniony ze wszystkich odpad- ków, został odłączony worek, a fi ltr wyczyszczony lub wymieniony na nowy. Istnieje ryzyko zassania nieczystości zgromadzonych w zbiorniku lub worku przez otwór wylotowy. Konserwacja odkurzacza Uwaga! Przed rozpoczęciem jakichkolwiek czynności konserwujących, należy się upewnić, że wtyczka przewodu zasilającego została odłączona od gniazdka sieciowego. Po każdorazowym użyciu odkurzacza należy sprawdzić zbiornik, uszczelkę pokrywy oraz fi ltry powietrza w sposób opisany w punkcie: ”Przygotowanie do pracy”. Odkurzacz z zewnątrz oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Szczególną uwagę zwrócić na drożność otworów wentylacyjnych, zarówno wlotowych jak i wylotowych. W razie potrzeby oczyścić za pomocą strumienia spr ężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Nie stosować ostrych, metalowych przedmiotów do czyszczenia otworów wentylacyjnych. Nie zanurzać odkurzacza w wodzie aby go wyczyścić. Wąż odkurzacza należy sprawdzać po i przed każdym użyciem pod kątem uszkodzeń. Zabronione jest używanie uszkodzonego węża. W przypadku zasysania wody lub mokrych nieczystości, należy oczyścić wnętrze odkurzacza, wąż giętki, rury przedłużające oraz końcówki natychmiast po zakończeniu pracy. Zaschnięte nieczystości mogą doprowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów. Wnętrze węża oraz rur przedłużających należy oczyścić za pomocą strumienia wody, po uprzednim odłączeniu od odkurzacza, a na- stępnie pozostawić do całkowitego wyschnięcia. Większe zabrudzenia z obudowy usunąć za pomocą miękkiej szmatki.12
