| Produkta veids | Sausā un mitrā putekļsūcējs |
| Zīmols | Yato |
| Modelis | YT85701 |
| Barošanas spriegums | 220-240 V ~, 50/60 Hz |
| Nominālā jauda | 1400 W |
| Iebūvētā kontaktligzda (maks.) | 2000 W |
| Vakuums | 18 kPa |
| Tvertnes tilpums | 30 L |
| Izolācijas klase | II |
| Aizsardzības indekss | IPX4 |
| Svars | 4,0 kg |
| Iekļautie piederumi | Sausais filtrs (papīrs), mitrais filtrs (sūklis), šļūtene, pagarinājuma caurule, birste, šaura uzgalis |
| Sūkšanas funkcija | Sausā un mitrā |
| Pūšanas funkcija | Jā (caur aizmugures izvadu) |
| Elektroinstrumenta kontaktligzda | Jā, ar manuālo (I) un automātisko (II) režīmu |
| Tvertnes materiāls | Plastmasa |
| Filtra tips | Papīrs (sausam) un sūklis (mitram) |
| Drošības ierīce | Pelds, kas apstādina pārplūdes gadījumā |
| Ieteicamā apkope | Filtru tīrīšana, tvertnes iztukšošana, šļūtenes un blīvējumu pārbaude |
Bieži uzdotie jautājumi - YT85701 Yato
Lietotāju jautājumi par YT85701 Yato
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Putekļsūcējs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu YT85701 - Yato un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. YT85701 zīmola Yato.
LIETOŠANAS INSTRUKCIJA YT85701 Yato
- puteklu sūcēja vāks
- tvertne
- ritenis
- ritenā pamats
- ieejas atvere
- izejas atvere
- slēdzis
- filtrs darbībai sausā režīmā
- filtrs darbībai slapjā režīmā
- maisiņš
- caurule
- elastīga šlūtene
- birste
- šaurs sūkšanas uzgalis
- elektriskā kontaktligzda
CZ
Nomināls spriegums un nomināla frekvence
Jālieto drošības brilles
Lietot aizsardzības cimdus
Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod sav ākšanas punktā ar mērķi nodrošināt atkritumu otreizējāo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negātīvas izmainaņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otreizējās pārstrādes metodēm var saņemt pi vietējo varas iestāžu pārstāvjiem vai pārdevēja.
Rūpniecības putekļu sūcējs ir paredzēts sausu un slapju netīrumu, ar kuriem nespēj tikt galā mājsaimniecības putekļu sūcējs, tīrīšanai no darba vietas. To var izmantot arī kā putekļu, kas rodas darba ar citiem elektroinstrumentiem laikā, nosūkšanas iekārtu. Pateicoties ietilpīgai tvertnei un elastīgai šlūtenei ir iespējams pieklūt grūti pieejamām vietām un pilnīgi tās iztīrīt. Pamats, kas aprīkots ar riteņiem, ľauj viegli transportēt putekļu sūcēju. Putekļu sūcējs ir aprīkots ar nomaināmiem gaisa filtriem. Pareiza, uzticama un droša instrumenta darbība ir atkarīga no tā pareizas ekspluatācijas, tāpēc:
Pirms säkt lietot instrumentu, izlasiet visu instrukciju un saglabājiet to.
Piegādātājs nenes atbildību par visiem kaitējumiem, kas radušies, neievērojot drošības noteikumus un šīs instrukcijas norādījumus.

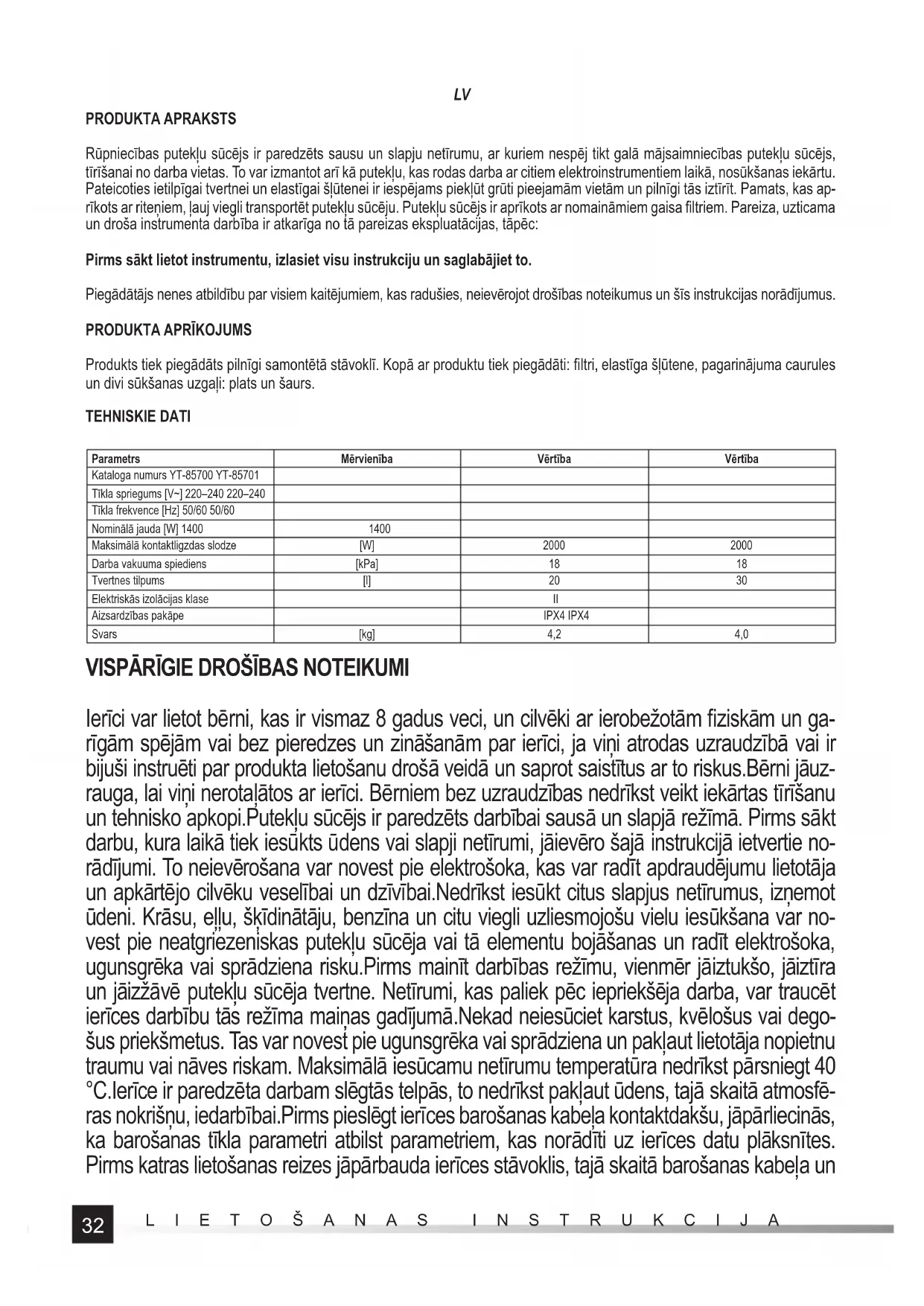

PRODUKTA APRÍKOJUMS
Produkts tiek piegādāts pilnīgi samontētā stāvoklī. Kopā ar produktu tiek piegādāti: filtri, elastīga šļūtene, pagarinājuma caurules un divi sūkšanas uzgaļi: plats un šaurs.
TEHNISKIE DATI
| Parametrs | Mērvienība | Vērtība | Vērtība |
| Kataloga numurs YT-85700 YT-85701 | |||
| Tikla spriegums [V~] 220–240 220–240 | |||
| Tikla frekvence [Hz] 50/60 50/60 | |||
| Nominālā jauda [W] 1400 | 1400 | ||
| Maksimālā kontaktligzdas slodze | [W] | 2000 | 2000 |
| Darba vakuuma spiediens | [kPa] | 18 | 18 |
| Tvertnes tilpums | [I] | 20 | 30 |
| Elektriskās izolācijas klase | II | ||
| Aizsardzības pakāpe | IPX4 IPX4 | ||
| Svars | [kg] | 4,2 | 4,0 |
VISPĀRĪGIE DROŠĪBAS NOTEIKUMI
Ierīci var lietot bērni, kas ir vismaz 8 gadus veci, un cilvēki ar ierobežotām fiziskām un ga-rīgām spējām vai bez pieredzes un zināšanām par ierīci, ja viņi atrodas uzraudzībā vai ir bijuši instruēti par produkta lietošanu drošā veidā un saprot saistītus ar to riskus.Bērni jāuz-rauga, lai viņi nerotalātos ar ierīci. Bērniem bez uzraudzības nedrīkst veikt iekārtas tīrīšanu un tehnisko apkopi.Putekļu sūcējs ir paredzēts darbībai sausā un slapjā režīmā. Pirms sākt darbu, kura laikā tiek iesūkts ūdens vai slapji netīrumi, jāievēro šajā instrukcijā ietvertie norādījumi. To neievērošana var novest pie elektrošoka, kas var radīt apdraudējumu lietotāja un apkārtējo cilvēku veselībai un dzīvībai.Nedrīkst iesūkt citus slapjus netīrumus, izņemot ūdeni. Krāsu, ellļu, šķīdinātāju, benzīna un citu viegli uzliesmojošu vielu iesūkšana var no-vest pie neatgriezeniskas putekļu sūcēja vai tā elementu bojāšanas un radīt elektrošoka, ugunsgrēka vai sprādziena risku.Pirms mainīt darbības režīmu, vienmēr jāiztukšo, jāiztīra un jāizžāvē putekļu sūcēja tvertne. Netīrumi, kas paliek pēc iepriekšēja darba, var traucēt ierīces darbību tās režīma maiņas gadījumā.Nekad neiesūciet karstus, kvēlošus vai dego-šus priekšmetus. Tas var novest pie ugunsgrēka vai sprādziena un pakļaut lietotāja nopietnu traumu vai nāves riskam. Maksimālā iesūcamu netīrumu temperatūra nedrīkst pārsniegt 40 °C.Ierīce ir paredzēta darbam slēgtās telpās, to nedrīkst pakļaut ūdens, tajā skaitā atmosfē- ras nokrišņu, iedarbībai.Pirms pieslēgt ierīces barošanas kabeļa kontaktdakšu, jāpārliecinās, ka barošanas tīkla parametri atbilst parametriem, kas norādīti uz ierīces datu plāksnītes. Pirms katras lietošanas reizes jāpārbauda ierīces stāvoklis, tajā skaitā barošanas kabeļa un
LV
kontaktdakšas stāvoklis. Nedrīkst lietot ierīci, ja ir pamanīti jebkādi defekti. Bojāti kabeli un vadi jānomaina ar jauniem specializētā servisa centrā.Aizsardzības pakāpe, kas norādīta tabulā ar tehniskajiem datiem, tiek nodrošināta, ja ierīce ir pieslēgta kontaktligzdai ar vismaz tādu pašu aizsardzības pakāpi.Pirms veikt ierīces tehnisko apkopi jāpārliecinās, ka barošanas kabeļa kontaktdakša ir atslēgta no tīkla kontaktligzdas.Ierīce jāuzglabā nepiederošām personām, it īpaši bērniem, nepieejamā vietā. Arī darbības laikā jāpievērš uzmanība tam, lai ierīce atrastos nepiederošām personām, it īpaši bērniem, nepieejamā vietā.Pārnesiet ierīci ar roktura palīdzību, nepārvietojiet ierīci, velkot to aiz barošanas kabeļa.Ja putekļu sūcējs tiek izmantots kā pūtējs, nedrīkst vērst šļūtenes izeju cilvēku un dzīvnieku virzienā. Regulāri pārbaudiet šļūtenes stāvokli. Nedrīkst lietot putekļu sūcēju ar bojātu šļūteni.
IERİCES LIETOŠANA
Sagatavošana darbam
Pārbaudiet putekļu sūcēja stāvokli, ja nepieciešams, iztukšojiet to no atkritumiem.
Pārbaudiet filtru stāvokli. Netīri sausiem darbiem paredzētie (papīra) un neaustā auduma filtri jātīra tikai sausā veidā ar saspiestā gaisa plūsmu, kura spiediens nepārsniedz 0,3 MPa. Ja netīrumus nav iespējams nonemt no filtriem, tie jānomaina ar jauniem.
Šlapjiem darbiem paredzētos (sūkla) filtrus var tīrīt, iegremdējot tos remdenā ūdenī ar ziepēm. Pēc tīrīšanas noskalojiet tos tīrā ūdenī un nospiediet lieko ūdeni. Neizgrieziet tos. Atstājiet to līdz pilnīgai izžūšanai.
Pārbaudiet blīvju stāvokli, ja ir pamanīti bojājumi, nomainiet tās ar jaunām blīvēm.
UZMANĪBU! Nedrīkst strādāt ar putekļu sūcēju bez pareizi uzstādīta gaisa filtra. Tas var novest pie putekļu sūcēja bojājuma un pie elektrošoka.
Puteklu sūcēja pamatā ir iespējams uzstādīt rīteņus. Vispirms ar skrūvju palīdzību nostipriniet pamatā riteņu turētājus (II). Pēc tam iespiediet riteņu vārpstas riteņu turētājos (III).
Tvertnes apakšējai daļai ir piestiprināta metāla kēdīte. Jāpārliecinās, ka darbības laikā tā saskaras ar zemi. Tas Įauj novadīt elektrostatiskos lādiņus, kas rodas darbības laikā.
Putekļu sūcējs ir aprīkots ar pludiņu (IV), kas pārtrauc gaisa padevi katru reizi, kad tvertne ir pārpildīta. Pirms sākt darbu, jāpārliecinās, ka pludiņš un vadīklas nav bojāti un ka tie ir tīri un nodrošina brīvu pludiņa kustību. Pludiņa iedarbošanās vienmēr tiek signalizēta ar skalāku dzinēja darbību un sūkšanas spēka samazināšanu.
Uzmanību! Nedrīkst lietot putekļu sūcēju bez pludiņa labā darba stāvoklī.
Puteklu sūcējs ir aprīkots ar divu veidu filtriem, kas paredzēti dažāda veida darbiem.
Sūkla filtrs ir paredzēts slapjiem darbiem. Papīra filtrs ir paredzēts sausiem darbiem.
Neatkaribā no filtra veida, tās jāuzbīda uz pludina vadiklām tā, lai tās būtu aizsegtas visā to garumā (V).
Jāpārliecinās, ka filtrs nenoslīdēs patvalīgi no pludina vadīklām.
Nedrikst izmantot nepareiza veida filtru. Sausiem darbiem paredzētā filtra izmantošana darbības slapjā režimā laikā noved pie filtra bojāšanas, kas savukārt var novest pie putekļu sūcēja bojāšanas. Slapjiem darbiem paredzētā filtra izmantošana darbības sausā režimā laikā nenodrošina pareizu filtrēšanas līmeni, kas var novest pie putekļu sūcēja bojāšanas.
Darbības sausajā režīmā gadījumā tvertnes iekšā jānostiprina maisiņš. Uzbīdiet maisiņa izejas atveri uz iekšējo šlūtenes stiprinājuma daļu (VI) tā, lai blīve ap maisiņa atveres pilnībā piegulētu pie šlūtenes stiprinājuma. Šlūtenes stiprinājuma iekšējā daļā ir aprīkota ar atloku, kas paredzēts nostiprināta maisiņa turēšanai.
Uzmanību! Nenostipriniet maisinu darbības slapjā režīmā gadījumā.
Nostipriniet vāku uz augšējās putekļu sūcēja tvertnes malas tā, lai tā piegulētu pa visu perimetru. Piespiediet vāku tvertnei ar fiksatoru palīdzību. Pievērsiet uzmanību tam, ka uz vāka ir iezīmētas divas vietas, kas lauj sasniegt pareizu stiprinājuma hermētiskumu (VII).
Pieslēdziet elastīgu šlūteni pie izejas atveres. Ievadiet šlūtenes pieslēgumu atverē tā, lai ieejas atveres izcilni ieietu iegriezumos tajā, pēc tam pagrieziet to bultiņas virzienā, kas apzīmēta ar “CLOSE” (VIII). Pārliecinieties, ka šlūtene neizslīd no atveres darbības laikā.
Savienojiet kopā abas cauruļu daļas, ievadot šaurāku caurules galu platākā galā (IX). Pēc tam savienojiet cauruli ar brīvu elastīgās šlūtenes galu, ievadot šlūtenes šaurāku galu caurules platākā galā (X).
Tādā pašā veidā nostipriniet aksesuāru, piemēram, birsti vai šauru sūkšanas uzgali, caurules brīvā galā (XI).
Izvēlieties aksesuāru, kas piemērots noteiktam darba veidam. Birste ir paredzēta lielu un plakanu virsmu tīrīšanai, un šaurais sūkšanas uzgalis ir paredzēts vietu, kas nav pieejamas ar plata uzgaļa palīdzību, tīrīšanai.
LV
Lai demontētu šlūteni, pagrieziet tās stiprinājumu bultiņas virzienā, kas apzīmēta ar “OPEN”, un izbīdiet pieslēgumu no izejas atveres. Pagarinājuma caurulu un uzgaļu demontāža jāveic apgrieztā secībā attiecība uz to montāžu.
Šlūteni iespējams pieslēgt arī putekļu sūcēja izejas atverei, pateicoties kam to var izmantot arī kā pūtēju. Šlūtene jāpieslēdz tādā pašā veidā kā ieejas atverei: ievadot to un pagriežot, līdz tā tiek blokēta.
Riteņu turētāji un putekļu sūcēja vāks ir aprīkots ar turētajiem, kas ľauj nostiprināt aksesuārus uz putekļu sūcēja darbības vai uzglabāšanas laiku. Pamata turētājos var nostiprināt pagarinājuma caurules un sūkšanas uzgaļus (XII).
Darbs ar puteklu sūcēju
UZMANĪBU! Nedrīkst izmantot putekļu sūcēju karstu pelnu savākšanai. lesūcamo atkritumu temperatūra nedrīkst pārsniegt 40 °C.
Pārliecinieties, ka visas sagatavošanas darbības ir veiktas pareizi.
Pārliecinieties, ka putekļu sūcēja slēdzis atrodas pozīcijā “izslēgts — O”.
Pieslēdziet barošanas kabeļa kontaktdakšu tīkla kontaktligzdai, pēc tam pārslēdziet slēdzi pozīcijā “ieslēgts — I” (XIII).
Birste ir aprikota ar sviru, kas lauj izbīdīt sarus. Sari jāizbīda, tīrot gludas, cietas virsmas. Paklāju segumus un paklājus ieteicams tīrīt ar ievilktajiem sariem.
Pēc darba pabeigšanas izslēdziet puteklu sūcēju ar slēdža palīdzību, pēc tam atslēdziet barošanas kabela kontaktdakšu no tikla kontaktligzdas. Veiciet puteklu sūcēja tehnisko apkopi.
Puteklu sūcēja tvertnes iztukšošana (XIV)
Pēc darba sausā režīmā pabeigšanas demontējiet putekļu sūcēja vāku un pārbaudiet maisiņa uzpildes stāvokli. Ja maisiņš ir pilns, nonemiet to un aizstājiet ar jaunu maisinu.
Pēc darba slapjā režīmā pabeigšanas demontējiet putekļu sūcēja vāku. Tvertne ir aprīkota ar vāku, kas atrodas tuvu tās pamata. Atverot vāku, tvertne tiek iztukšota.
Netīrumus, kas paliek tvertnē, var noņemt, noliecot tvertni. Pēc tvertnes iztukšošanas iztīriet to ar ūdens plūsmas palīdzību. Aizveriet vāku, pēc tam pilnīgi nosusiniet tvertni.
lebūvēta elektriskā kontaktligzda
Putekļu sūcējam ir iebūvēta elektriskā kontaktligzda, kas paredzēta elektroinstrumentu ar I un II klases izolāciju barošanai. Tas lauj vieglāk izmantot ierīci kā darba laikā radušos putekļu nosūkšanas sistēmu. Spriegums kontaktligzdā parādās brīdī, kad putekļu sūcēja barošanas kabeļa kontaktdakša tiek pieslēgta elektriskajām tīklam. Sakarā ar to pirms putekļa sūcēja pieslēgšanas barošanas tīklam un elektroinstrumenta pieslēgšanas putekļu sūcēja kontaktligzdai pārliecinieties, ka abu ierīču slēdži atrodas pozīcijā “izslēgts”.
Pēc putekļu sūcēja pieslēgšanas elektroinstrumenta putekļu nosūkšanas sistēmas izejai (šim nolūkam var būt nepieciešams izmantot adapteri, kas neietilpst putekļu sūcēja aprīkojumā) un elektroinstrumenta kontaktdakšas pieslēgšanas putekļu sūcēja kontaktligzdai iedarbiniet putekļu sūcēju, pārslēdzot slēdzi pozīcijā “I”. Putekļu sūcējs sāk darboties neatkarīgi no elektroinstrumenta darbības un tas darbosies līdz slēdža pārslēgšanas pozīcijā “O”.
leteicams darbības režīms ir automatīskais režīms. Šim nolūkam pēc putekļu sūcēja pieslēgšanas elektroinstrumenta putekļu nosūkšanas sistēmas izejai un elektroinstrumenta kontaktdakšas pieslēgšanas putekļu sūcēja kontaktligzdai, pārslēdziet slēdzi pozīcijā “II”. Putekļu sūcējs ieslēgsies automatīiski īsu brīdi pēc elektroinstrumenta iedarbināšanās un izslēgsies automatīiski īsu brīdi pēc elektroinstrumenta izslēgšanas.
Neatkarīgi no izvēlēta darbības režīma pēc darba pabeigšanas jāizslēdz putekļu sūcējs, pārslēdzot slēdzi pozīcijā “O”, pēc tam jāatslēdz putekļu sūcēja kontaktdakša no kontaktligzdas un elektroinstrumenta kontaktdakša no putekļu sūcēja kontaktligzdas un jāveic tehniskā apkopē.
Uzmanību! Ja darbības laikā ir pamanītas aizdomīgas vibrācijas, sūkšanas spēka samazināšana vai ir dzirdama skalāka dzinēja darbība, tas var nozīmēt, ka tvertne ir pārpildīta vai ir aizsprostojusies šlūtene, pagarinājuma caurules vai sūkšanas uzgalis. Šajā gadījumā nekavējoties jāizslēdz putekļu sūcējs ar slēdža palīdzību un jāatslēdz barošanas kabela kontaktdakša no tikla kontakt-ligzdas. Pēc tam jāiztukšo tvertne un jāpārbauda šlūtenes vai uzgaļa caurejamība. Ja nepieciešams, jāattīra aizsprostojums. Ja nav iespējams iztīrīt šlūteni, pagarinājuma caurules vai sūkšanas uzgali, nomainiet tos ar jauniem, pirms turpināt darbu.
Uzmanību! Ja putekļu sūcējs tiek izmantots kā pūtējs, pārliecinieties, ka tvertne ir iztukšota no visiem atkritumiem, maisiņš ir atslēgts un filtrs ir iztīrīts vai nomainīts ar jaunu. Pastāv risks, ka netīrumi, kas uzkrājušies tvertnē vai maisiņā, tiks iesūkti caur izejas atveri.
Puteklu sūcēja tehniskā apkope
Uzmanību! Pirms sākt jebkādas tehniskās apkopes darbības, jāpārliecinās, ka barošanas kabeļa kontaktdakša ir atslēgta no tīkla kontaktligzdas.
LV
Pēc katras putekļu sūcēja lietošanas reizes jāpārbauda tvertne, vāka blīve un gaisa filtri punktā “Sagatavošana darbam” aprakstī-tajā veidā.
Iztīriet putekļu sūcēju no ārpuses ar saspiestā gaisa plūsmas palīdzību, kura spiediens nepārsniedz 0,3 MPa. Pievērsiet īpašu uzmanību ventilācijas (gan ieejas, gan izejas) atveru caurejamību. Ja nepieciešams iztīriet tos ar saspiestā gaisa plūsmas palīdzību, kura spiediens nepārsniedz 0,3 MPa. Neizmantojiet asus, metāla priekšmetus ventilācijas atveru tīrīšanai. Neiegremdējiet putekļu sūcēja ūdenī, lai to iztīrītu. Pirms katras lietošanas reizes un pēc tās jāpārbauda, vai putekļu sūcēja šļūtene nav bojāta. Nedrīkst lietot bojāto šļūteni. Ja tiek iesūkts ūdens vai slapji netīrumi, tūlīt pēc darba pabeigšanas jāiztīra putekļu sūcēja iekšpu-se, elastīgā šļūtene, pagarinājuma caurules un uzgaļi. Sakaltuši netīrumi var novest pie neatgriezeniskas putekļu sūcēja vai tā elementu bojāšanas.
Iztīriet šlūtenes un pagarinājuma caurułu iekšpusi ar ūdens plūsmas palīdzību, iepriekš atslēdzot tās no putekļu sūcēja, un ħaujiet tām pilnībā izžūt. Nonemiet lielākus netīrumus no korpusa ar mīkstas lupatiņas palīdzību.
