NÁVOD K OBSLUZE YT85701 Yato

12. elastická hadica

15. elektrická zásuvka

4. podstavec kolečka

14. úzká sací hubice

15. elektrická zásuvka

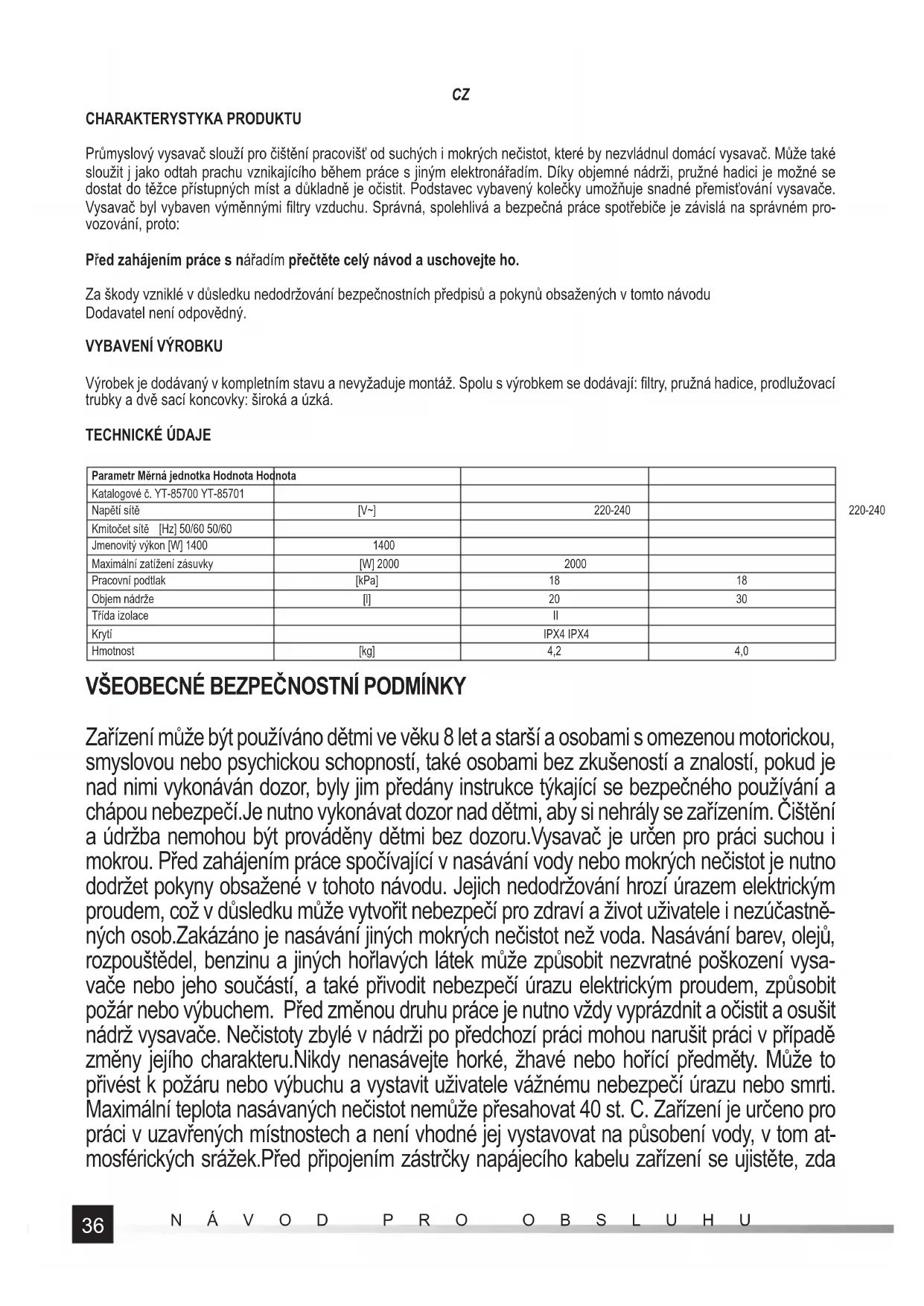

CHARAKTERYSTYKA PRODUKTU Průmyslový vysavač slouží pro čištění pracovišť od suchých i mokrých nečistot, které by nezvládnul domácí vysavač. Může také sloužit j jako odtah prachu vznikajícího během práce s jiným elektronářadím. Díky objemné nádrži, pružné hadici je možné se dostat do těžce přístupných míst a důkladně je očistit. Podstavec vybavený kolečky umožňuje snadné přemisťování vysavače. Vysavač byl vybaven výměnnými fi ltry vzduchu. Správná, spolehlivá a bezpečná práce spotřebiče je závislá na správném pro- vozování, proto: Před zahájením práce s nářadím přečtěte celý návod a uschovejte ho. Za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů obsažených v tomto návodu Dodavatel není odpovědný.

Výrobek je dodávaný v kompletním stavu a nevyžaduje montáž. Spolu s výrobkem se dodávají: fi ltry, pružná hadice, prodlužovací trubky a dvě sací koncovky: široká a úzká. TECHNICKÉ ÚDAJE Parametr Měrná jednotka Hodnota Hodnota Katalogové č. YT-85700 YT-85701 Napětí sítě [V~] 220-240 220-240 Kmitočet sítě [Hz] 50/60 50/60 Jmenovitý výkon [W] 1400 1400 Maximální zatížení zásuvky [W] 2000 2000 Pracovní podtlak [kPa] 18 18 Objem nádrže [l] 20 30 Třída izolace II Krytí IPX4 IPX4 Hmotnost [kg] 4,2 4,0

VŠEOBECNÉ BEZPEČNOSTNÍ PODMÍNKY

Zařízení může být používáno dětmi ve věku 8 let a starší a osobami s omezenou motorickou, smyslovou nebo psychickou schopností, také osobami bez zkušeností a znalostí, pokud je nad nimi vykonáván dozor, byly jim předány instrukce týkající se bezpečného používání a chápou nebezpečí.Je nutno vykonávat dozor nad dětmi, aby si nehrály se zařízením. Čištění a údržba nemohou být prováděny dětmi bez dozoru.Vysavač je určen pro práci suchou i mokrou. Před zahájením práce spočívající v nasávání vody nebo mokrých nečistot je nutno dodržet pokyny obsažené v tohoto návodu. Jejich nedodržování hrozí úrazem elektrickým proudem, což v důsledku může vytvořit nebezpečí pro zdraví a život uživatele i nezúčastně- ných osob.Zakázáno je nasávání jiných mokrých nečistot než voda. Nasávání barev, olejů, rozpouštědel, benzinu a jiných hořlavých látek může způsobit nezvratné poškození vysa- vače nebo jeho součástí, a také přivodit nebezpečí úrazu elektrickým proudem, způsobit požár nebo výbuchem. Před změnou druhu práce je nutno vždy vyprázdnit a očistit a osušit nádrž vysavače. Nečistoty zbylé v nádrži po předchozí práci mohou narušit práci v případě změny jejího charakteru.Nikdy nenasávejte horké, žhavé nebo hořící předměty. Může to přivést k požáru nebo výbuchu a vystavit uživatele vážnému nebezpečí úrazu nebo smrti. Maximální teplota nasávaných nečistot nemůže přesahovat 40 st. C. Zařízení je určeno pro práci v uzavřených místnostech a není vhodné jej vystavovat na působení vody, v tom at- mosférických srážek.Před připojením zástrčky napájecího kabelu zařízení se ujistěte, zda37

parametry napájecí sítě odpovídají parametrům uvedeným na údajovém štítku zařízení.Před každým použitím zkontrolujte stav zařízení, v tom stav napájecího kabelu a zástrčky. V pří- padě zjištění jakýchkoliv pochyb, zařízení nepoužívejte. Poškozené kabely a vodiče musejí být vyměněny na nové v odborném závodě.Krytí uvedené v tabulce s technickými údaji bude zajištěno, pokud zařízení bude připojeno k zásuvce s nejméně stejným krytím. Před zahájením údržby zařízení se ujistěte, zda byla odpojena zástrčka napájecího kabelu od síťové zásuvky.Zařízení je nutno skladovat v místě nepřístupném pro nezúčastněné osoby, zejména děti. Také během práce je nutno věnovat pozornost tomu, aby se zařízení nacháze- lo v místě nedostupném pro nezúčastněné osoby, zejména děti.Zařízení přenášejte pomoci držáku, nepřemísťujte zařízení tažením za napájecí kabel.V případě použití vysavače jako dmychadlo je zakázáno směrovat vystup hadice na lidi a zví řata.Pravidelně ověřujte stav hadice. Zakázáno je používání vysavače s poškozenou hadicí.

Příprava k práci Zkontrolujte nádrž vysavače, v případě potřeby ji vyprázdněte od odpadů. Zkontrolujte stav fi ltrů. V případě znečištění čistit fi ltry určené pro práci na sucho (papírové) a z netkané textilie čistěte jen na su- cho pomocí proudu stlačeného vzduchu s tlakem nejvýše 0,3 MPa. Pokud se znečištění nedají odstranit z fi ltru, vyměňte za nové. Filtry určené pro práci na mokro (houbové) je možno čistit ponořením ve vlažné vodě s přísadou mýdla. Po očištění je vypláchněte v čisté vodě a vymačkat přebytek vody. Ne ždímejte. Ponechte ho úplně vyschnout. Zkontrolujte stav těsnění, pokud budou zjištěná poškození, těsnění vyměňte za nové. POZOR! Zakázána je práce s vysavačem bez správně namontovaného fi ltru vzduchu. Může to vést k poškození vysavače, a také k úrazu elektrickým proudem. Podstavec vysavače byl vybaven možností montáže koleček. V prvé řadě je nutno připevnit držáky koleček v podstavci a připevnit je pomocí vrutů (II). Pak trn koleček zatlačte do držáků koleček (III). Ke spodní straně nádrže byl připevněn kovový řetíze k. Ujistěte se, zda v průběhu práce bude mít kontakt s podložím, umožní to odvádění elektrostatických nábojů, které se shromažďují během práce. Vysavač byl vybaven plovákem (IV), který uzavírá přítok vzduchu pokaždé, kdy se nádrž přeplní. Před zahájením práce se ujis- těte, že plovák a vodicí lišty, ve kterých se pohybuje, nebyly poškozené, jsou čisté a zajišťují volná pohyb plováku. Pokaždé je spuštění plováku signalizováno pomocí hlasitější práce motoru a poklesem sací síly. Pozor! Zakázáno je používání vysavače bez správně fungujícího plováku. Vysavač byl vybaven dvěma durhy fi ltrů určených pro různé druhy práce. Filtr zhotovený z houby slouží pro práci na mokro. Papírový fi ltr slouží pro práci na sucho. Nezávisle od druhu je nutno fi ltr nasadit na vodicí lišty plováku tak, aby byly zakryty po celé délce (V). Ujistěte se, zda fi ltr sám nesklouzne z vodicích lišt plováku. Nepoužívejte nesprávný druh fi ltru. Použití fi ltru určeného pro práci na sucho pro fi ltrování během práce na mokro způsobí poško- zení fi ltru, které může vést k poškození vysavače. Použití fi ltru určeného pro práci na mokro pro fi ltrování během práce na sucho nezajistí správnou úroveň fi ltrování, což může vést k poškození vysavače. V případě práce na sucho připevněte uvnitř nádrže pytel. Vstupní otvor pytle nasaďte na vnitřní část uchycení hadice (VI) tak, aby těsnění kolem otvoru pytle úplně přiléhalo k upevnění hadice. Vnitřní upevnění hadice byla vybavena límcem, který slouží pro přidržení připevněného pytle. Pozor! Nepřipevňujte pytel v případě práce na mokro. Víko připevněte na horním okraji nádrže vysavače tak, aby přiléhalo celým obvodem. Pomocí západek dotlačte víko k nádrži. Dejte pozor na to, že na víku se nacházejí dvě označená místa umožňující docílení správné těsnosti spoje (VII). Připojte ke vstupnímu otvoru pružnou hadici. Přípojku hadice zasuňte do otvoru tak, aby zářezy v ní se dostaly na výčnělky vstup- ního otvoru, a pak pootočte ve směru šipky popsané „CLOSE“ (VIII). Ujistěte se, zda se hadice nevysune z otvoru během práce. Spojte obě části trubek s sebou zasunutím užšího konce trubky do širšího (IX). Pak trubku spojte s volným koncem pružné hadice také zasunutím užšího konce hadice do širšího konce trubky (X). Stejným způsobem na volném konci trubky připevnit příslušenství v podobě kartáče nebo úzké hubice (XI).38

Je nutné zvolit vhodné příslušenství pro zvolený druh práce. Kartáč je určen pro čištění velkých a rovných ploch, a úzká hubice pro místa nedosažitelná pomocí široké koncovky. Za účelem demontáže hadice otočte její spoj ve směru šipky popsané „OPEN“, a pak vytáhnout spoj ze vstupního otvoru. Demon- táž prodlužovacích trubek a koncovek se provádí opačných postupem než montáž. Vysavač umožňuje připojení také k výstupnímu otvoru, čímž je možné jej používat jako dmychadlo. Hadice se připojuje obdobným způsobem jako ke vstupnímu otvoru: zasunutí a otočení za účelem upevnění. Držáky koleček a víko vysavače byly vybaveny úchytkami umožňujícími dočasné připevnění vybavení na dobu práce nebo skla- dování vysavače. V držácích podstavce je možno uchytiti prodlužovací trubky a sací koncovky (XII). Práce s vysavačem POZOR! Zakázána je práce vysavačem s horkým popelem. Teplota nasávaných vysavačem odpadků nesmí přesáhnout 40 st. C. Ujistěte se, zda byly správně provedeny všechny přípravné úkony. Ujistěte se, zda se vypínač vysavače nachází ve vypnuté poloze – „0“. Zástrčku napájecího kabelu zasuňte do síťové zásuvky a pak vypínač přepně te do zapnuté polohy „I“ (XIII). Kartáč byl vybaven pákou, která vysouvá žíně. Žíně vysuňte při úklidových pracích hladkých, tvrdých ploch. Kobercové krytiny a koberce se doporučuje uklízet se zasunutými žíněmi. Po ukončení práce vypněte vysavač vypínačem a pak odpojte zástrčku napájecího kabelu ze síťové zásuvky. Zahajte údržbářské úkony vysavače. Vyprazdňování nádrže vysavače (XIV) Po ukončení práce na sucho demontujte víko vysavače a zkontrolujte stav naplněnosti pytle. Pokud pytel bude plný, odstraňte jej a nahraďte jej novým. Po ukončení práce na mokro demontujte víko vysavače. Nádrž byla vybavena víkem umístěným poblíž jejího podstavce. Otevření víka způsobí vyprázdnění nádrže. Nečistoty zbylé v nádrži je možné odstranit nakloněním nádrže. Po vyprázdnění nádrž vyčistěte pomocí proudu vody. Zavřete víku a pak pečlivě vysušte. Zabudovaná elektrická zásuvka Vysavač má za budovanou elektrickou zásuvku, která slouží pro napájení elektronářadí zařazených do I a II třídy elektrické izolace. Umožňuje to snadné použití vysavače jako instalace odsávající prach vznikající při práci. Napětí v zásuvce se objevuje v okamžiku připojení zástrčky kabelu napájecího vysavač do zásuvky elektrické sítě. V souvislosti s tím před připojením vysavače do napájecí sítě a elektronářadí do zásuvky vysavače se ujistěte, zda vypínače obou zařízení se nacházejí ve vypnuté poloze. Po připojení vysavače k výstupu odsávání prachu elektronářadí (pro tento účel může být nutný vhodný adaptér, který se nenachá- zí ve vybavení vysavače) a zástrčky elektronářadí do zásuvky vysavače, vysavač je možné spustit přepnutím vypínače do polohy „I“, vysavač začne pracovat nezávisle na práci elektronářadí a bude pracovat do okamžiku přepnutí vypínače do polohy „0“. Doporučeným pracovním režimem je automatický režim. Za tímto účelem po připojení vysavače k výstupu odsávání prachu elektronářadí a zástrčky elektronářadí do zásuvky vysavače vypínač přepněte do polohy „II“. Vysavač se automaticky zapne po krátkém okamžiku po spuštění elektronářadí a vypne automaticky také po krátkém okamžiku po vypnutí elektronářadí. Bez ohledu na zvolený pracovní režim vypněte po ukončení práce vysavač přepnutím vysavače do polohy „0“, pak odpojte zástr- čku vysavače ze zásuvky, zástrčku elektronářadí odpojte ze zásuvky vysavače a zahajte údržbářské úkony. Pozor! Pokud během práce zjistíte podezřelé vibrace, pokles síly tahu nebo bude slyšet hlasitější práce motoru, může to zna- menat zaplnění nádrže nebo ucpání hadice, prodlužovacích trubek nebo sací koncovky. V takovém případě vysavač okamžitě vypněte na vypínači a odpojte zástrčku napájecího kabelu ze síťové zásuvky. Pak vyprázdněte nádrž a zkontrolujte průchodnost hadice a koncovky. V případě potřeby zprůchodněte. Pokud nebude možné zprůchodnění hadice, prodlužovacích trubek nebo sací koncovky, vyměňte je za nové před zahájením další práce. Pozor! V případě používání vysavače jako dmychala se ujistěte, zda nádrž byla vyprázdněna od všech odpadků, byl odpojen pytel, a fi ltr byl vyčištěn nebo vyměněn za nový. Existuje totiž riziko nasátí nečistot shromážděných v nádrži nebo pytli výstupním otvorem. Údržba vysavače Pozor! Před zahájením jakýchkoliv údržbářských úkonů se ujistěte, zda zástrčka napájecího kabelu byla odpojena ze síťové zásuvky. Po každém použití vysavače je nutno zkontrolovat nádrž, těsnění víka a vzduchové fi ltry způsobem popsaným v bodě: „Příprava k práci“.39

Vysavač z vnější strany očistěte pomocí proudu stlačeného vzduchu s tlakem nejvýše 0,3 MPa. Zvláštní pozornost věnujte prů- chodnosti větracích otvorů, a to jak vstupních, tak i výstupních. V případě potřeby je očistěte pomocí proudu stlačeného vzduchu s tlakem nejvýše 0,3 MPa. Nepoužívejte ostré kovové předměty pro čištění větracích otvorů. Neponořujte vysavač ve vodě za účelem jeho vyčištění. Hadici vysavače kontrolujte po i před každým použitím, zda není poškozena. Zakázáno je používání po- škozené hadice. V případě odsávání vody nebo mokrých nečistot očistěte vnitřek vysavače, pružnou hadici, prodlužovací trubky a koncovky okamžitě po ukončení práce. Zaschnuté nečistoty mohou způsobit nevratná poškození vysavače nebo jeho součástí. Vnitřek hadice a prodlužovacích trubek počistěte pomocí proudu vody, po jejich předchozím odpojení od vysava če, a pak ponech- te úplně vyschnout. Větší znečištění z pláště odstraňte pomocí měkkého hadříku.40
