67110 - Odkurzacz Lund - Bezpłatna instrukcja obsługi

Marka	Lund
Model	67110
Typ produktu	Odkurzacz cyklonowy bezworkowy
Moc nominalna	800 W
Napięcie nominalne	220-240 V~
Częstotliwość nominalna	50/60 Hz
Klasa ochronności elektrycznej	II
Pojemność zbiornika na kurz	1 L
Długość kabla zasilającego	4,8 m
Waga	1,2 kg
Dołączone akcesoria	Teleskopowa rura, szczotka do podłóg/dywanów, szczotka mop, ssawka z trzema funkcjami, uchwyt ścienny
Filtracja	Wewnętrzny filtr papierowy + zewnętrzny filtr plastikowy
Konserwacja filtrów	Mycie w letniej wodzie (filtr plastikowy), suszenie 24h; nie myć w zmywarce
Czyszczenie zbiornika	Wilgotna miękka ściereczka, dokładne wysuszenie
Bezpieczeństwo	Automatyczne wyłączenie w przypadku braku filtra; nie odkurzać wody, popiołu, ostrych przedmiotów
Zastosowanie	Wyłącznie do użytku domowego
Gwarancja	Zobacz warunki producenta

Często zadawane pytania - 67110 Lund

Jak zamontować zbiornik na kurz?

Najpierw zaczep dolną część zbiornika o hak obudowy, a następnie zatrzaśnij tylną część. Aby go wyjąć, naciśnij dźwignię blokady.

Jak czyścić filtry?

Wyjmij filtr papierowy i plastikowy. Filtr plastikowy można przepłukać w letniej wodzie. Pozostaw do całkowitego wyschnięcia na co najmniej 24 godziny w wentylowanym miejscu. Nie myj w zmywarce.

Czy mogę odkurzać wodę lub płyny?

Nie, odkurzacz nie jest przeznaczony do zasysania płynów. Może to spowodować uszkodzenie urządzenia i porażenie prądem.

Jak wyregulować teleskopową rurę?

Naciśnij przycisk blokady, wyreguluj długość, a następnie zwolnij przycisk. Lekko pociągnij rurę, aby zablokować pozycję.

Co zrobić, gdy moc ssania spada?

Sprawdź, czy zbiornik nie jest pełny, czy rura i końcówki nie są zatkane oraz czy filtry są czyste. Jeśli hałas wzrasta, opróżnij zbiornik.

Czy odkurzacz może być używany przez dzieci?

Tak, od 8 roku życia pod nadzorem. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Jak używać szczotki mop?

Nasuń gumowe paski wkładu mopa na krawędzie szczotki. Wkład można prać w pralce w 40°C, bez wybielacza, suszyć w niskiej temperaturze.

Czy mogę użyć przedłużacza?

Tak, użyj przedłużacza o tej samej mocy (co najmniej 800 W) i wystarczającym przekroju przewodu. Sprawdź oznaczenia na izolacji.

Jak przechowywać odkurzacz?

Użyj dołączonego uchwytu ściennego. Zwiń kabel zasilający i odłącz wtyczkę przed przechowywaniem.

Gdzie znaleźć części zamienne (filtry)?

Skontaktuj się z autoryzowanym centrum serwisowym lub swoim sprzedawcą. Używaj wyłącznie oryginalnych części zgodnych z modelem 67110.

INSTRUKCJA OBSŁUGI 67110 Lund

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL D RUS UA LT LV CZ SK H RO E F I NL GR

Max VI VII

1. odkurzacz
2. pojemnik na kurz
3. przycisk blokady pojemnika
4. włącznik
5. kabel zasilający z wtyczką
6. rura teleskopowa
7. szczotka do podłóg i dywanów
8. szczotka z mopem
9. szczotka szczelinowa
10. uchwyt ścienny

GB

Przeczytać instrukcję

Druga klasa bezpieczeństwa elektrycznego

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

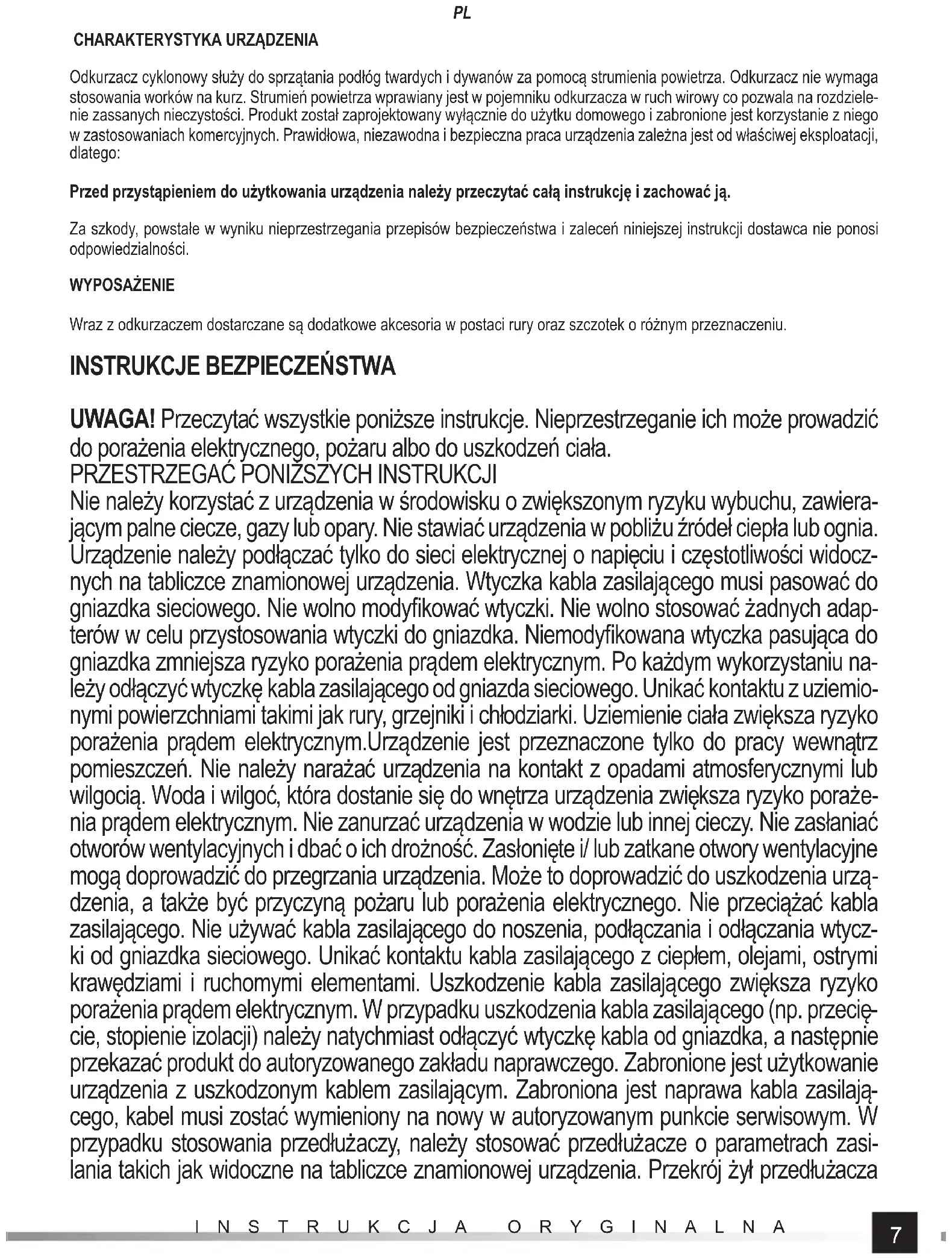

Odkurzacz cyklonowy służy do sprzątania podłóg twardych i dywanów za pomocą strumienia powietrza. Odkurzacz nie wymaga stosowania worków na kurz. Strumień powietrza wprawiany jest w pojemniku odkurzacza w ruch wirowy co pozwala na rozdziele-nie zassanych nieczystości. Produkt został zaprojektowany wyłącznie do użytku domowego i zabronione jest korzystanie z niego w zastosowaniach komercyjnych. Prawidłowa, niezawodna i bezpieczna praca urządzenia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania urządzenia należy przeczytać całą instrukcję i zachować ją.

Za szkody, powstałe w wyniku nieprzestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Wraz z odkurzaczem dostarczane są dodatkowe akcesoria w postaci rury oraz szczotek o różnym przeznaczeniu.

INSTRUKCJE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała.

PRZESTRZEGAĆ PONIZSZYCH INSTRUKCJI

Nie należy korzystać z urządzenia w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Nie stawiać urządzenia w pobliżu źródeł ciepła lub ognia. Urządzenie należy podłączać tylko do sieci elektrycznej o napięciu i częstotliwości widocznych na tabliczce znamionowej urządzenia. Wtyczka kabla zasilającego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Po każdym wykorzystaniu należy odłączyć wtyczkę kabla zasilającego od gniazda sieciowego. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Urządzenie jest przeznaczone tylko do pracy wewnątrz pomieszczeń. Nie należy narażać urządzenia na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza urządzenia zwiększa ryzyko porażenia prądem elektrycznym. Nie zanurzać urządzenia w wodzie lub innej cieczy. Nie zasłaniać otworów wentylacyjnych i dbać o ich drożność. Zasłonięte i/ lub zatkane otwory wentylacyjne mogą doprowadzić do przegrzania urządzenia. Może to doprowadzić do uszkodzenia urządzenia, a także być przyczyną pożaru lub porażenia elektrycznego. Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku uszkodzenia kabla zasilającego (np. przecięcie, stopienie izolacji) należy natychmiast odłączyć wtyczkę kabla od gniazdka, a następnie przekazać produkt do autoryzowanego zakładu naprawczego. Zabronione jest użytkowanie urządzenia z uszkodzonym kablem zasilającym. Zabroniona jest naprawa kabla zasilającego, kabel musi zostać wymieniony na nowy w autoryzowanym punkcie serwisowym. W przypadku stosowania przedłużaczy, należy stosować przedłużacze o parametrach zasilania takich jak widoczne na tabliczce znamionowej urządzenia. Przekrój żył przedłużacza

PL

powinien być nie mniejszy niż przekrój żył kabla zasilającego urządzenie. Należy to sprawdzić na izolacji kabla zasilającego i przedłużacza lub zwrócić się do producenta urządzenia i / lub przedłużacza. W przypadku zauważenia uszkodzenia jakiejkolwiek części urządzenia zabronione jest jego dalsze użytkowanie. W takim przypadku należy urządzenie przekazać do autoryzowanego punktu serwisowego lub wymienić tę część samodzielnie o ile instrukcja użytkownika pozwala na takie działania naprawcze. Przed rozpoczęciem jakichkolwiek czynności związanych z wymianą części, czyszczeniem lub regulacją należy urządzenie wyłączyć, a wtyczkę kabla zasilającego odłączyć od gniazdka sieciowego. Przed wymianą akcesoriów należy urządzenie wyłączyć, a wtyczkę kabla zasilającego odłączyć od gniazdka sieciowego. Urządzenie może być użytkowane przez dzieci w wieku co najmniej 8 lat oraz przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości urządzenia, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania urządzenia w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się urządzeniem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji urządzenia. Urządzenie jest przeznaczone tylko do użytku domowego. Nie odkurzać ludzi i zwierząt, nie zbliżać wlotu końcówek ssących do oczu oraz uszu. Nie przejeżdżać odkurzaczem przez kabel zasilający, nie stawać na kablu zasilającym. Grozi to uszkodzeniem kabla i może być przyczyną porażenia elektrycznego. Przed każdym użyciem należy sprawdzić stan filtrów odkurzacza. Zabronione jest użytkowanie odkurzacza bez filtrów lub z uszkodzonymi filtrami. Przed każdym użyciem należy sprawdzić drożność węża, rur i końcówek ssących. Jeżeli w trakcie pracy zostanie zaobserwowany spadek siły ssącej, zwiększony hałas należy sprawdzić drożność ww. elementów oraz stan napełnienia pojemnika na kurz. Nie odkurzać niedopałków papierosów, zapałek, gorącego popiołu. Unikać wciągania ostrych przedmiotów, np. igieł, gwoździ, pinezek czy zszywek. Nie odkurzać wody ani innej cieczy. Nie odkurzać wilgotnych nieczystości. Nie odkurzać drobnego pyłu, np. mąki, gipsu, tonera drukarki itp. Nie stosować odkurzacza do sprzątania przemysłowych odpadów, np. trocin, gruzu, opiłków metalowych itp. Odkurzacz nie może być stosowany w instalacji odciągu pyłu powstającego podczas pracy innymi narzędziami, np. szlifowania, cięcia, polerowania itp. Podczas odkurzania może wystąpić zjawisko niewielkiego naelektryzowania się urządzenia. Jest to normalne, zwłaszcza w przypadku sprzątania w warunkach niskiej wilgotności. W celu zminimalizowania zjawiska należy okresowo dotykać rurą metalowych uziemionych przedmiotów w domu np. grzejników oraz zadbać o zwiększenie wilgotności w sprzątanym pomieszczeniu.

OBSŁUGA URZĄDZENIA

UWAGA! Podczas wszystkich czynności związanych z montażem i demontażem wyposażenia należy wyłączyć urządzenie i odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Montaż i demontaż urządzenia

Odkurzacz, pojemnik na kurz oraz akcesoria wyjąć z opakowania i usunąć wszystkie elementy opakowania. Przystąpić do montażu pojemnika na kurz.

Przed pierwszym użyciem należy upewnić się, że zbiornik zawiera wszystkie elementy i jest poprawnie zmontowany.

Jeżeli pojemnik jest zamontowany na odkurzaczu należy go zdemontować. Przesunąć palcem dźwignie blokady, a następnie pojemnik zdemontować z odkurzacza (II).

Wysunąć z pojemnika wewnętrzny filtr papierowy (III), a następnie zewnętrzny filtr z tworzywa sztucznego (IV). Filtry mają odpowiednio uksztatłowane prowadnice, które ułatwiają poprawny montaż filtrów w pojemniku (V). Sprawdzić stan każdego filtru oraz

PL

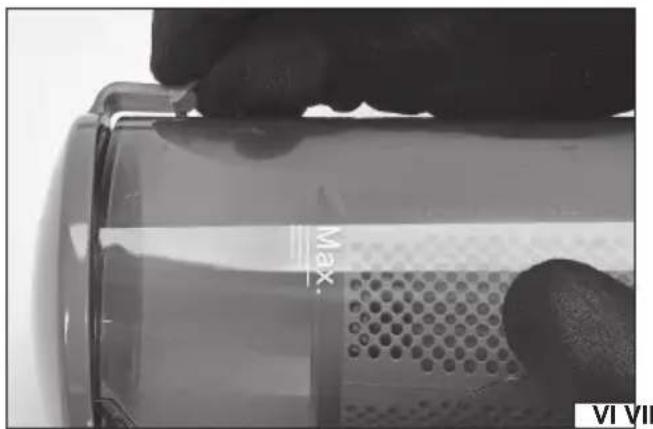

stan uszczelki w podstawie filtru papierowego czy żaden z elementów nie jest uszkodzony. Pojemnik od przodu posiada zatrza- skiwaną pokrywę, należy upewnić się, że jest zatrzaśnięta. Pokrywę otwiera się odciągając zatrzask (VI).

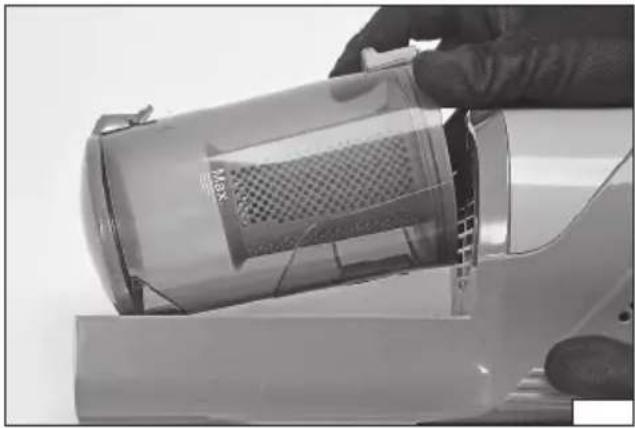

Pojemnik z zamknięta pokrywą i zamontowanymi filtrami zamocować do odkurzacza. Wglębienie w dolnej części pojemnika zaczepić o hak obudowy (VII), a następnie zatrzasnąć tylną część pojemnika w obudowie.

Poprawnie zamontowanego pojemnika nie da się zdemontować inaczej niż przez odciągnięcie dźwigni blokady.

Montaż akcesoriów

W otwór umieszczony w obudowie odkurzacza pod pojemnikiem na kurz wsunąć rurę lub szczotkę szczelinową (VIII).

Na drugim końcu rury zamocować wybraną szczotkę (IX). Montażu dokonuje się przez wsunięcie końca rury do wnętrza otworu lub szczotki.

Przeznaczenie akcesoriów

Rura teleskopowa – rura o regulowanej długości pozwalająca na wygodne dobranie wysokości pracy. Regulacja długości odbywa się przez przesuniecie i przytrzymanie przycisku blokady, a następnie zmianie długości. Zwołnienie nacisku na przycisk, a następnie lekkie pociągnięcie rury spowoduje zadziałanie blokady i ustalenie długości rury, będzie słyszalny dźwięk mechanizmu zapadkowego.

Szczotka do podłóg i dywanów – uniwersalna szczotka służąca do sprzątania zarówno dywanów jak i wszystkich rodzajów podłóg twardych. Szczotka została wyposażona w dźwignię umożliwiającą wsunięcie i wysunięcie włosia. Naciśnięcie dźwigni w miejscu symbolu szczotki z włosiem, wysuwa włosie. Naciśnięcie dźwigni w miejscu symbolu szczotki bez włosia, wsuwa włosie.

Szczotka z mopem – szczotka do sprzątania podłóg twardych na sucho. Umożliwia dokładniejsze i szybsze posprzątanie podłogi twardej niż za pomocą szczotki. Gumowe taśmy nakładki mopa należy nasunąć na końca szczotki. Nakładkę mopa można prać w pralkach automatycznych, w temperaturze do 40 °C, nie czyścić chemicznie, suszyć w niskiej temperaturze, prasować w 110 stopniach, nie wybielać.

Szczotka szczelinowa 3 w 1 - umożliwia sprzątanie w wąskich szczelinach. Szczotka została wyposażona w dwustronną nakładkę z włosiem długim i krótkim. Nakładkę należy nasunąć na koniec szczotki tak, aby otwór nakładki trafił w zatrzask szczotki (X).

Uchwyt na ścianę – umożliwia zawieszenie odkurzacza na ścianie w trakcie przechowywania. Uchwyt należy zamocować do ściany za pomocą dwóch wkrętów.

Korzystanie z urządzenia

Po zamontowaniu pojemnika na kurz, oraz wybranych akcesoriów należy upewnić się, że włącznik znajduje się w pozycji wyłączony – O, podłączyć wtyczkę kabla zasilającego do gniazdka sieciowego. Odkurzacz uruchomić przestawiając włącznik w pozycję włączony – I. Następnie rozpocząć odkurzanie.

Wyłączenie odkurzacza następuje po przestawieniu włącznika w pozycję wyłączony – O.

W trakcie pracy należy kontrolować ilość zanieczyszczeń w pojemniku. Pojemnik posiada znacznik maksymalnego poziomu zanieczyszczeń opisany „Max”. Pojemnik umieścić pionowo, pokrywą ku dołowi i sprawdzić ilość zanieczyszczeń. W razie potrzeby opróżnić pojemnik.

KONSERWACJA I PRZECHOWYWANIE

UWAGA! Nigdy nie zanurzać odkurzacza w wodzie ani innym płynie. Może to grozić porażeniem elektrycznym.

Po zakończeniu sprzątania należy odkurzacz wyłączyć włącznikiem, odłączyć wtyczkę kabla zasilającego od gniazdka, odłączyć akcesoria i przystąpić do konserwacji.

Odłączyć zbiornik na kurz od odkurzacza. Otworzyć dolną pokrywę zbiornika i wysypać nieczystości zgromadzone w zbiorniku.

Otworzyć górną pokrywę, zdemontować oba filtry. Zbiornik oczyścić za pomocą wilgotnej, miękkiej szmatki, a następnie osuszyć za pomocą suchej szmatki lub pozostawić do wyschnięcia.

Ostrzeżenie! Zabronione jest używanie odkurzacza z mokrym lub wilgotnym filtrem. Grozi to porażeniem elektrycznym.

Filtr z tworzywa sztucznego można opłukać pod strumieniem bieżącej, letniej wody. Następnie osuszyć za pomocą miękkiej szmatki, a następnie pozostawić do całkowitego wyschnięcia. Należy odczekać co najmniej 24 godziny po umieszczeniu filtru w przewiewnym miejscu w temperaturze pokojowej.

Nie myć filtrów w zmywarkach mechanicznych oraz nie suszyć ich strumieniem gorącego powietrza. Może to spowodować od-ksztalcenie tworzywa sztucznego z którego został wykonany filtr. Należy też unikać wystawiania filtrów na bezpośrednie działanie promieni słonecznych.

Żaden inny element odkurzacza nie może być narażony na kontakt z wodą. Filtr wewnętrzny delikatnie ostukać, strząsając większe zanieczyszczenia. W przypadku nadmiernego zabrudzenia wymienić filtr na nowy.

Pozostałe elementy odkurzacza czyścić za pomocą szmatki lekko nasączonej wodą, następnie osuszyć lub pozostawić do wyschnięcia.

Odkurzacz można przechowywać zawieszony na uchwycie ściennym. Akcesoria w czasie przechowywania mogą być zamontowane lub zdemontowane od odkurzacza. Odkurzacz należy przechowywać z kablem zasilającym, którego wtyczka będzie odłączona od gniazdka zasilającego.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy 67110
Napięcie znamionowe [V~] 220 – 240
Częstotliwość znamionowa [Hz] 50/60
Moc znamionowa [W] 800
Klasa ochronności elektrycznej II
Pojemność zbiornika kurzu [I] 1
Długość kabla zasilającego	[m]	4,8
Masa [kg] 1,2
