NÁVOD K OBSLUZE 67110 Lund

3. tlačítko blokády nádoby na prach

5. napájecí kabel se zástrčkou

6. teleskopická trubka

7. kartáč na podlahy a koberce

9. štěrbinový kartáček

3. tlačidlo blokády nádoby

9. štrbinový nadstavec

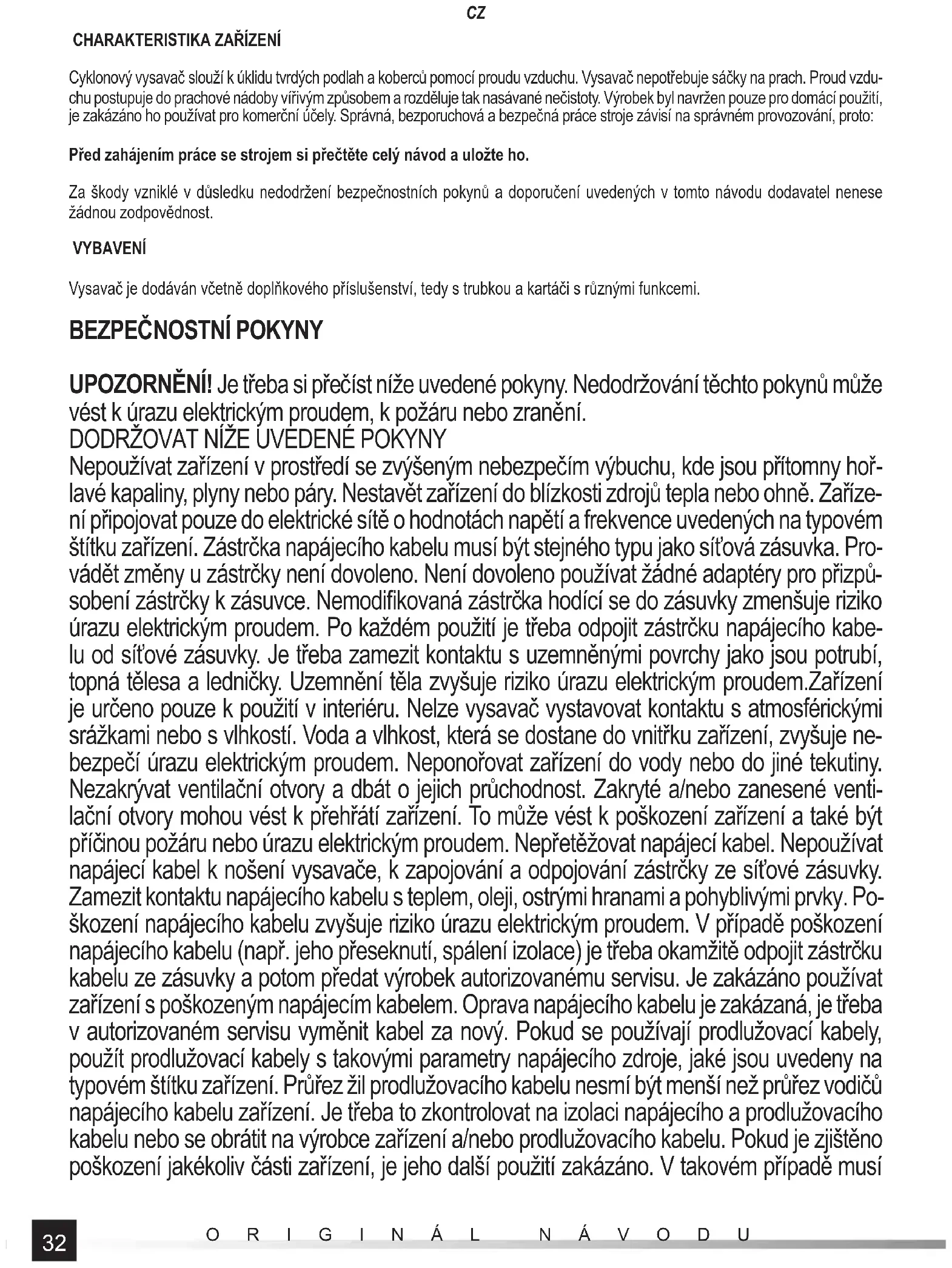

Cyklonový vysavač slouží k úklidu tvrdých podlah a koberců pomocí proudu vzduchu. Vysavač nepotřebuje sáčky na prach. Proud vzdu- chu postupuje do prachové nádoby vířivým způsobem a rozděluje tak nasávané nečistoty. Výrobek byl navržen pouze pro domácí použití, je zakázáno ho používat pro komerční účely. Správná, bezporuchová a bezpečná práce stroje závisí na správném provozování, proto: Před zahájením práce se strojem si přečtěte celý návod a uložte ho. Za škody vzniklé v důsledku nedodržení bezpečnostních pokynů a doporučení uvedených v tomto návodu dodavatel nenese žádnou zodpovědnost. VYBAVENÍ Vysavač je dodáván včetně doplňkového příslušenství, tedy s trubkou a kartáči s různými funkcemi.

UPOZORNĚNÍ! Je třeba si přečíst níže uvedené pokyny. Nedodržování těchto pokynů může vést k úrazu elektrickým proudem, k požáru nebo zranění.

DODRŽOVAT NÍŽE UVEDENÉ POKYNY

Nepoužívat zařízení v prostředí se zvýšeným nebezpečím výbuchu, kde jsou přítomny hoř- lavé kapaliny, plyny nebo páry. Nestavět zařízení do blízkosti zdrojů tepla nebo ohně. Zaříze- ní připojovat pouze do elektrické sítě o hodnotách napětí a frekvence uvedených na typovém štítku zařízení. Zástrčka napájecího kabelu musí být stejného typu jako síťová zásuvka. Pro- vádět změny u zástrčky není dovoleno. Není dovoleno používat žádné adaptéry pro přizpů- sobení zástrčky k zásuvce. Nemodifi kovaná zástrčka hodící se do zásuvky zmenšuje riziko úrazu elektrickým proudem. Po každém použití je třeba odpojit zástrčku napájecího kabe- lu od síťové zásuvky. Je třeba zamezit kontaktu s uzemněnými povrchy jako jsou potrubí, topná tělesa a ledničky. Uzemnění těla zvyšuje riziko úrazu elektrickým proudem.Zařízení je určeno pouze k použití v interiéru. Nelze vysavač vystavovat kontaktu s atmosférickými srážkami nebo s vlhkostí. Voda a vlhkost, která se dostane do vnitřku zařízení, zvyšuje ne- bezpečí úrazu elektrickým proudem. Neponořovat zařízení do vody nebo do jiné tekutiny. Nezakrývat ventilační otvory a dbát o jejich průchodnost. Zakryté a/nebo zanesené venti- lační otvory mohou vést k přehřátí zařízení. To může vést k poškození zařízení a také být příčinou požáru nebo úrazu elektrickým proudem. Nepřetěžovat napájecí kabel. Nepoužívat napájecí kabel k nošení vysavače, k zapojování a odpojování zástrčky ze síťové zásuvky. Zamezit kontaktu napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými prvky. Po- škození napájecího kabelu zvyšuje riziko úrazu elektrickým proudem. V případě poškození napájecího kabelu (např. jeho přeseknutí, spálení izolace) je třeba okamžitě odpojit zástrčku kabelu ze zásuvky a potom předat výrobek autorizovanému servisu. Je zakázáno používat zařízení s poškozeným napájecím kabelem. Oprava napájecího kabelu je zakázaná, je třeba v autorizovaném servisu vyměnit kabel za nový. Pokud se používají prodlužovací kabely, použít prodlužovací kabely s takovými parametry napájecího zdroje, jaké jsou uvedeny na typovém štítku zařízení. Průřez žil prodlužovacího kabelu nesmí být menší než průřez vodičů napájecího kabelu zařízení. Je třeba to zkontrolovat na izolaci napájecího a prodlužovacího kabelu nebo se obrátit na výrobce zařízení a/nebo prodlužovacího kabelu. Pokud je zjištěno poškození jakékoliv části zařízení, je jeho další použití zakázáno. V takovém případě musí33

být zařízení předáno do autorizovaného servisu, nebo jestliže takovou opravu návod k pou- žití umožňuje, může ji provést sám uživatel. Před zahájením jakýchkoli činností souvisejících s výměnou dílů, čištěním nebo regulací musí být zařízení vypnuto a zástrčka napájecího kabelu odpojena od síťové zásuvky. Před výměnou příslušenství je třeba zařízení vypnout a zástrčku napájecího kabelu odpojit od síťové zástrčky. Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi či s nedostatečnými zkušenostmi či znalostmi pouze pod dohledem nebo po poučení o bez- pečném používání spotřebiče tak, aby si byly vědomy s tím spojeného rizika. Děti si se zařízením nesmí hrát. Děti bez dozoru nesmí provádět čištění a údržbu zařízení.Zařízení je určeno pouze k domácímu použití. Nevysávat lidi a zvířata, nepřibližovat sací koncovky k očím nebo uším. Nep řejíždět vysavačem napájecí kabel, nestavět vysavač na napájecí kabel. Hrozí nebezpečí poškození kabelu a může dojít k úrazu elektrickým proudem.Před každým použitím přístroje zkontrolujte stav fi ltrů vysavače. Je zakázáno používat vysavač bez fi ltrů nebo s poškozenými fi ltry. Před každým použitím je třeba zkontrolovat průchodnost hadice, trubek a sacích koncovek. Jestliže v průběhu práce dojde k úbytku sacího výkonu a objeví se zvýšený hluk, je třeba zkontrolovat průchodnost výše uvedených prvků a stav naplnění nádoby na prach.Nevysávat nedopalky cigaret, zápalek a hořící popel. Vyhýbat se ostrým předmětům, např. jehlám, hřebíkům, špendlíkům nebo sešívacím sponkám. Nevysá- vat vodu ani jiné tekutiny. Nevysávat vlhké nečistoty. Nevysávat jemný prach, např. mouku, sádru, toner do tiskárny atd. Nepoužívat vysavač k čištění průmyslových odpadů, např. pilin, suti, kovových třísek atd.Vysavač nelze použít v systému pro odsávání prachu, který vzniká při práci s jinými nástroji, např. při broušení, řezání, leštění atd. Během vysávání může dojít k mírnému nabití zařízení. Tento jev je normální, zvláště při vysávání v podmínkách s nízkou vlhkostí. Pro minimalizaci tohoto jevu je třeba se pravidelně dotýkat kovových uzemněných předmětů v domě, např. topných těles a dbát na zvýšenou vlhkost ve vysávaném prostoru.

UPOZORNĚNÍ! Při všech činnostech souvisejících s montáží a demontáží zařízení musí být zařízení vypnuté a napájecí kabel odpojen od síťové zásuvky. Montáž a demontáž zařízení Vysavač, nádobu na prach a příslušenství vyjmout z obalu a odstranit všechny prvky obalu. Přistupte k montáži nádoby na prach. Před prvním použitím je třeba se přesvědčit, zda nádoba na prach obsahuje všechny součásti a je správně namontovaná. Je-li nádoba na prach namontovaná ve vysavači, je třeba ji odmontovat. Prstem přepněte páčku blokády a nádobu sejměte z vysavače (II). Z nádoby vysuňte vnitřní papírový fi ltr (III), poté vnější plastový fi ltr (IV). Filtry jsou vybaveny speciálně tvarovanými vodicími lištami pro usnadnění správné montáže fi ltrů v nádobě (V). Zkontrolujte stav obou fi ltrů a těsnění v základně papírového fi ltru. Ujistěte se, že žádný prvek není poškozen. Na přední části nádoby je zaklapávací víko. Zkontrolujte, že je řádně zamknuté. Víko otevřete odtažením západky (VI). Nádobu se zamčeným víkem a namontovanými fi ltry nainstalujte na vysavač. Prohlubně v dolní části nádoby přiložte na hák krytu (VII), poté připevněte zadní část nádoby ke krytu. Správně připevněnou nádobu na prach nelze sejmout jinak než odtažením páčky blokády. Montáž příslušenství Do otvoru v krytu vysavače pod nádobou na prach zasuňte trubku nebo štěrbinový kartáček (VIII). Na druhý konec trubky připevněte vybraný kartáč (IX). Konec trubky nasuňte do otvoru nebo do kartáče. K čemu slouží příslušenství Teleskopická trubka - trubka s nastavitelnou délkou, která umožňuje nastavení pohodlné pracovní výšky. Nastavení délky lze34

provést přesunutím a přidržením tlačítka blokády a současnou změnou délky. Uvolnění tlačítka blokády a následně lehké zatažení za trubku zablokuje délku trubky, je slyšitelný zvuk západkového mechanizmu. Kartáč na podlahy a koberce - univerzální kartáč na vysávání koberců a všech typů tvrdých podlah. Kartáč je vybaven páčkou, která ovládá zasunutí a vysunutí štětin. Stisknutí páčky v místě symbolu kartáče se štětinami štětiny vysouvá. Stisknutí páčky v místě symbolu kartáče bez štětin štětiny zasouvá. Kartáč s mopem – kartáč pro čištění tvrdých podlah na sucho. Pro důkladnější a rychlejší vyčištění tvrdé podlahy než pomocí kartáče. Gumové pásy mopu nasuňte na konce kartáče. Mop lze prát v automatické pračce při teplotě max. 40

C, nečistěte chemicky, sušte při nízkých teplotách, žehlete na 110 stupňů, nebělte. Štěrbinový kartáč 3 v 1 - pro vysávání úzkých štěrbin. Kartáč je vybaven oboustranným nástavcem s dlouhými a krátkými štětina- mi. Nástavec nasuňte na konec kartáče tak, aby otvor nástavce zapadl do zástrčky kartáče (X). Nástěnný držák – pro zavěšení vysavače na stěnu během skladování. Držák na stěnu připevněte pomocí dvou vrutů. Jak zařízení používat Po připevnění nádoby na prach a vybraného příslušenství zkontrolujte, že spínač je v poloze vypnuto – O, pak připojte zástrčku napájecího kabelu do síťové zásuvky. Vysavač spusťte přepnutím spínače do polohy zapnuto – I. Pak začněte vysávat. Vysavač vypnete přepnutím spínače do polohy vypnuto – O. Během práce kontrolujte úroveň naplnění nádoby. Na nádobě je označena maximální úroveň naplnění „Max”. Nádobu umístěte svisle, víkem dolů a zkontrolujte úroveň naplnění. V případě potřeby nádobu vyprázdněte.

UPOZORNĚNÍ! Nikdy neponořovat vysavač do vody nebo do jiné tekutiny. Hrozí nebezpečí úrazu elektrickým proudem. Po skončení úklidu vysavač vypněte vypínačem, vypojte zástrčku napájecího kabelu ze síťové zásuvky, sejměte příslušenství a přistupte k údržbě. Vyjmout nádobu na prach z vysavače. Otevřít spodní kryt nádoby na prach a vysypat v nádobě nahromaděné smetí. Otevřít horní kryt nádoby na prach a vymontovat oba fi ltry. Nádobu očistit vlhkým měkkým hadříkem a potom suchým hadříkem otřít a nechat vyschnout. Upozornění! Je zakázané používat vysavač s mokrým nebo vlhkým fi ltrem. Hrozí nebezpečí úrazu elektrickým proudem. Plastový fi ltr lze opláchnout pod proudem tekoucí vlažné vody. Dále fi ltr osušit pomocí měkkého hadříku a nechat zcela vyschnout. Je třeba počkat nejméně 24 hodin po umístění fi ltru na provívaném místě při pokojové teplotě. Nemýt fi ltry v mechanických myčkách a nesušit proudem horkého vzduchu. Mohlo by dojít k deformaci plastu, ze kterého je fi ltr vyroben. Je třeba zabránit vystavení fi ltrů bezprostředním účinkům slunečních paprsků. Žádný jiný prvek vysavače nesmí být vystaven kontaktu s vodou. Z vnitřního fi ltru odstraňte nečistoty lehkým vyklepáním. Při nadměrném znečištění je třeba fi ltr vyměnit za nový. Zbývající prvky vysavače očistit hadříkem lehce namočeným ve vodě, poté osušit nebo nechat vyschnout. Vysavač lze skladovat zavěšený na nástěnném držáku. Během skladování mohou příslušenství zůstat na vysavači, nebo je lze odstranit. Vysavač je třeba ukládat s napájecím kabelem se zástrčkou odpojenou od síťové zásuvky. TECHNICKÉ PARAMETRY Parametr Měrná jednotka Hodnota Katalogové číslo 67110 Jmenovité napětí [V~] 220 – 240 Jmenovitá frekvence [Hz] 50/60 Jmenovitý výkon [W] 800 Třída elektrické izolace II Objem nádoby na prach [l] 1 Délka napájecího kabelu [m] 4,8 Hmotnost [kg] 1,235
