NAUDOJIMO INSTRUKCIJA 67110 Lund

2. dulkių konteineris

7. grindų ir kilimų antgalis

8. antgalis su šepečiu

9. antgalis plyšiams

10. sieninis laikiklis

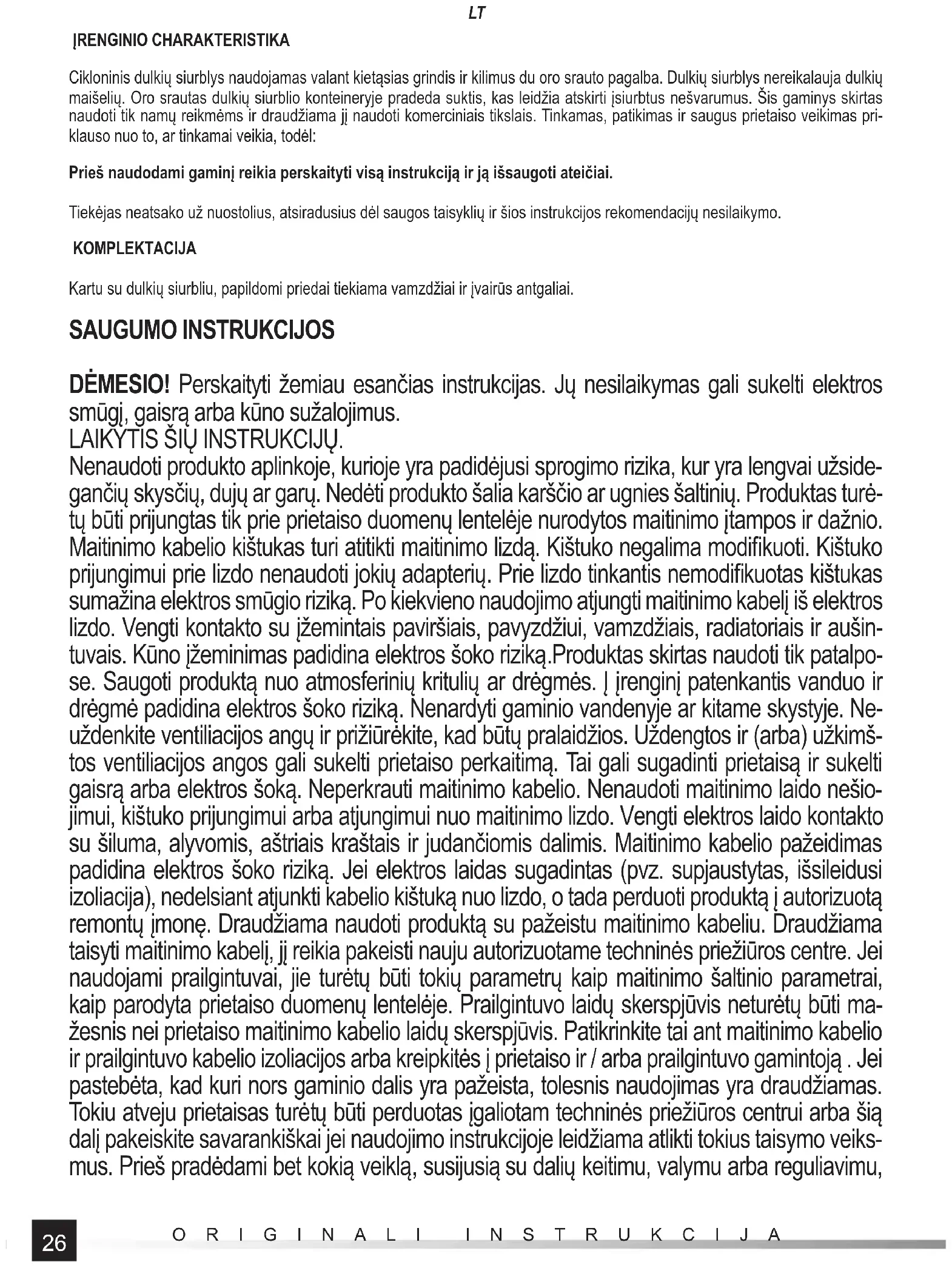

ĮRENGINIO CHARAKTERISTIKA Cikloninis dulkių siurblys naudojamas valant kietąsias grindis ir kilimus du oro srauto pagalba. Dulkių siurblys nereikalauja dulkių maišelių. Oro srautas dulkių siurblio konteineryje pradeda suktis, kas leidžia atskirti įsiurbtus nešvarumus. Šis gaminys skirtas naudoti tik namų reikmėms ir draudžiama jį naudoti komerciniais tikslais. Tinkamas, patikimas ir saugus prietaiso veikimas pri- klauso nuo to, ar tinkamai veikia, todėl: Prieš naudodami gaminį reikia perskaityti visą instrukciją ir ją išsaugoti ateičiai. Tiekėjas neatsako už nuostolius, atsiradusius dėl saugos taisyklių ir šios instrukcijos rekomendacijų nesilaikymo. KOMPLEKTACIJA Kartu su dulkių siurbliu, papildomi priedai tiekiama vamzdžiai ir įvairūs antgaliai. SAUGUMO INSTRUKCIJOS DĖMESIO! Perskaityti žemiau esančias instrukcijas. Jų nesilaikymas gali sukelti elektros smūgį, gaisrą arba kūno sužalojimus. LAIKYTIS ŠIŲ INSTRUKCIJŲ. Nenaudoti produkto aplinkoje, kurioje yra padidėjusi sprogimo rizika, kur yra lengvai užside- gančių skysčių, dujų ar garų. Nedėti produkto šalia karščio ar ugnies šaltinių. Produktas turė- tų būti prijungtas tik prie prietaiso duomenų lentelėje nurodytos maitinimo įtampos ir dažnio. Maitinimo kabelio kištukas turi atitikti maitinimo lizdą. Kištuko negalima modifi kuoti. Kištuko prijungimui prie lizdo nenaudoti jokių adapterių. Prie lizdo tinkantis nemodifi kuotas kištukas sumažina elektros smūgio riziką. Po kiekvieno naudojimo atjungti maitinimo kabelį iš elektros lizdo. Vengti kontakto su įžemintais paviršiais, pavyzdžiui, vamzdžiais, radiatoriais ir aušin- tuvais. Kūno įžeminimas padidina elektros šoko riziką.Produktas skirtas naudoti tik patalpo- se. Saugoti produktą nuo atmosferinių kritulių ar drėgmės. Į įrenginį patenkantis vanduo ir drėgmė padidina elektros šoko riziką. Nenardyti gaminio vandenyje ar kitame skystyje. Ne- uždenkite ventiliacijos angų ir prižiūrėkite, kad būtų pralaidžios. Uždengtos ir (arba) užkimš- tos ventiliacijos angos gali sukelti prietaiso perkaitimą. Tai gali sugadinti prietaisą ir sukelti gaisrą arba elektros šoką. Neperkrauti maitinimo kabelio. Nenaudoti maitinimo laido nešio- jimui, kištuko prijungimui arba atjungimui nuo maitinimo lizdo. Vengti elektros laido kontakto su šiluma, alyvomis, aštriais kraštais ir judančiomis dalimis. Maitinimo kabelio pažeidimas padidina elektros šoko riziką. Jei elektros laidas sugadintas (pvz. supjaustytas, išsileidusi izoliacija), nedelsiant atjunkti kabelio kištuką nuo lizdo, o tada perduoti produktą į autorizuotą remontų įmonę. Draudžiama naudoti produktą su pažeistu maitinimo kabeliu. Draudžiama taisyti maitinimo kabelį, jį reikia pakeisti nauju autorizuotame techninės priežiūros centre. Jei naudojami prailgintuvai, jie turėtų būti tokių parametrų kaip maitinimo šaltinio parametrai, kaip parodyta prietaiso duomenų lentelėje. Prailgintuvo laidų skerspjūvis neturėtų būti ma- žesnis nei prietaiso maitinimo kabelio laidų skerspjūvis. Patikrinkite tai ant maitinimo kabelio ir prailgintuvo kabelio izoliacijos arba kreipkitės į prietaiso ir / arba prailgintuvo gamintoją . Jei pastebėta, kad kuri nors gaminio dalis yra pažeista, tolesnis naudojimas yra draudžiamas. Tokiu atveju prietaisas turėtų būti perduotas įgaliotam techninės priežiūros centrui arba šią dalį pakeiskite savarankiškai jei naudojimo instrukcijoje leidžiama atlikti tokius taisymo veiks- mus. Prieš pradėdami bet kokią veiklą, susijusią su dalių keitimu, valymu arba reguliavimu,27 ORIGINALI INSTRUKCIJA

išjunkite prietaisą ir atjunkite maitinimo laidą iš elektros tinklo lizdo. Prieš pradedant keisti priedus produktą išjungti, o maitinimo kabelio kištukas turi būti atjungtas nuo maitinimo lizdo. Ši įranga gali būti naudojama vaikų ne mažiau kaip 8 metų amžiaus ir asmenų turinčių su- mažintus fi zinius, protinius pajėgumus, bei asmenų su patirties ir prietaiso žinių stoka, jei bus pateikta priežiūra arba įrangos naudojimo saugos instruktažas taip, kad susijusi su tuo rizika būtų suprantama. Vaikai neturėtų žaisti su produktu. Vaikams be priežiūros negalima leisti atlikti produkto valymo ir priežiūros.Įrenginys skirtas naudoti tik namuose. Nesiurbti žmonių ir gyvūnų, nepriartinkite siurbimo antgalių prie akių ar ausų. Nevažinėkite dulkių siurbliu per maitinimo laidą, nestatykite ant elektros laido. Tai gali sugadinti laidą ir sukelti elektros smūgį. Prieš kiekvieną naudojimą patikrinkite fi ltrų būklę. Draudžiama naudoti dulkių siurblį be fi ltrų ar su sugadintais fi ltrais. Prieš kiekvieną naudojimą patikrinkite žarnos, vamzdžių ir siurbimo antgalių pralaidumą. Jei siurbimo metu pastebimas siurbiamosios galios sumažėjimas, pa- didėjęs triukšmas, reikia patikrinti pirmiau minėtų elementų pralaidumą ir dulkių konteinerio pripildymo būseną.Neįsiurbkite cigarečių nuorūkų, degtukų, karštų pelenų. Venkite įtraukti aštrių daiktų, pvz., adatų, vinių, kaiščių ar kabių. Neįsiurbkite vandens ar kitų skysčių. Neįsi- urbkite drėgnų šiukšlių. Neįsiurbkite smulkių dulkių, pvz., miltų, gipso, spausdintuvo tonerio ir tt. Nenaudokite dulkių siurblio pramonės atliekų, pvz., pjuvenų, nuolaužų, metalinių dalelių ir tt, valymui.Dulkių siurblys negali būti naudojamas dulkių atsiradusių dirbant su kitais įrankiais ištraukimo sistemoje, pvz., šlifavimo, pjovimo, poliravimo ir kt. darbų nešvarumai. Siurbimo metu gali atsirasti nedidelis prietaiso įsielektrinimas. Tai yra normalus reiškinys, ypač valant mažos drėgmės sąlygomis. Siekiant sumažinti reiškinį, periodiškai palieskite metaliniu vamz- džių įžemintus objektus namuose, pvz., radiatorių, ir pasirūpinkite, kad išvalytame kambaryje padidėtų drėgmė. ĮRENGINIO VALDYMAS DĖMESIO! Per visą su įrenginio surinkimo ir išmontavimu susijusią veiklą prietaisas turi būti išjungtas, o maitinimo kabelis turi būti atjungtas nuo maitinimo lizdo. Įrenginio montavimas ir išmontavimas Išimkite dulkių siurblį, dulkių konteinerį ir priedus iš pakuotės ir išimkite visus pakavimo elementus. Tęskite dulkių konteinerio montavimą. Prieš pirmą panaudojimą įsitikinkite, kad konteineryje yra visi komponentai ir jis tinkamai sumontuotas. Jei konteineris sumontuotas ant dulkių siurblio, jis turi būti nuimtas. Pastumkite pirštu užrakto svirtį ir išimkite konteinerį iš dulkių siurblio (II). Išimkite iš konteinerio vidinį popieriaus fi ltrą (III) ir tada išorinį plastikinį fi ltrą (IV). Filtruose yra tinkamai suformuoti kreiptuvai, kurie palengvina tinkamą fi ltrų montavimą į konteinerį (V). Patikrinkite kiekvieno fi ltro ir sandariklio popieriaus fi ltro pagrinde būklę. Pakirkinkite ar kažkuris elementas nėra pažeistas. Konteineris priekyje turi užsitrenkiantį dangtį, įsitikinkite, kad jis užsifi ksavęs. Dangtelis atsidaro traukiant fi ksatorių (VI). Konteinerį su uždarytu dangčiu ir sumontuotais fi ltrais pritvirtinti prie dulkių siurblio. Įdubą konteinerio apačioje užkabinti už korpu- so kabios (VII), tada užfi ksuokite galinę konteinerio dalį korpuse. Tinkamai sumontuotas konteineris negali būti pašalintas kitaip nei traukiant užrakto svirtį. Priedų montavimas Į angą esančią dulkių siurblio korpuse, po dulkių konteineriu, įstumkite vamzdį arba antgalį plyšiams (VIII). Kitame vamzdžio gale pritvirtinti pasirinktą antgalį (IX). Montavimas atliekamas įkišant vamzdžio galą į angos ar antgalio vidų. Priedų paskirtis Teleskopinis vamzdis - reguliuojamo ilgio vamzdis, leidžiantis patogiai reguliuoti darbo aukštį. Ilgis sureguliuojamas perstumiant ir laikant užrakto mygtuką, o tada pakeičiant ilgį. Atleidus mygtuko įspaudimą, reikia lengvai patraukti vamzdį, tai atleisi blokadą ir galima bus nustatyti vamzdžio ilgį, bus girdimas fi ksatoriaus mechanizmo garsas.28 ORIGINALI INSTRUKCIJA

Grindų ir kilimų antgalis - universalus antgalis, skirtas valyti kilimus ir visų tipų kietąsias grindis. Antgalis yra su svertu, kuris lei- džia įstumti ir išstumti šerius. Paspaudus svirtį prie šerių šepečio simbolio, šeriai išsikiša. Paspaudus svirtį prie šepečio be šerių simbolio, šeriai įsistumia. Antgalis su šepečiu - šepetys sausoms kietoms grindims valyti. Leidžia kruopščiau ir greičiau valyti kietas grindei ei naudojant šepetį. Ant šepečio galų turi būti užstumtos šluostės gumos juostos. Šluostę galima plauti automatinėse skalbimo mašinose, esant ne aukštesnei kaip 40

C temperatūrai, nevalyti chemiškai, džiovinti žemoje temperatūroje, lyginti 110 laipsniuose, nebalinti. Antgalis plyšiams trys viename - leidžia valyti siauras angas. Šepetys turi dvipusę šluostę su ilgais ir trumpais šeriais. Šluostę reikia uždėti ant šepečio galo, kad šluostės anga patektų į šepečio fi ksatorių (X). Sieninis laikiklis - nenaudojimo metu leidžia pakabinti dulkių siurblį ant sienos. Laikiklį pritvirtinti prie sienos su dviem varžtais. Įrenginio naudojimas Įdėjus dulkių konteinerį ir pasirinktus priedus, įsitikinkite, kad jungiklis yra išjungtoje padėtyje - O, maitinimo laidą įjunkite į maitini- mo lizdą. Įjungti dulkių siurblį perstumiant jungiklį į padėtį įjungta - I. Tada pradėkite siurbti. Siurblio yra išjungtas perjungus jungiklį į padėtį išjungtas - O. Darbo metu tikrinkite, kiek teršalų yra konteineryje. Konteineris turi maksimalaus teršalų kiekio žymeklį - „Max“. Patalpinkite kon- teinerį vertikaliai, dangčiu žemyn ir patikrinkite teršalų kiekį . Jei būtina, ištuštinti talpyklą.

PRIEŽIŪRA IR LAIKYMAS

DĖMESIO! Niekada nemerkti dulkių siurblio vandenyje ar kitame skystyje. Tai gali sukelti elektros šoką. Po valymo išjunkite dulkių siurblį su jungikliu, ištraukite maitinimo laidą iš lizdo, atjunkite priedus ir tęskite techninę priežiūrą. Atjunkite dulkių konteinerį nuo dulkių siurblio. Atidarykite apatinį konteinerio dangtį ir išpilkite konteineryje susikaupusius nešva- rumus. Atidarykite viršutinį dangtį, išmontuokite abu fi ltrus. Konteinerį išvalyti su minkštu drėgnu skudurėliu, po to išdžiovinkite sausu skudurėliu arba leiskite išdžiūti. Įspėjimas! Draudžiama naudoti dulkių siurblį su šlapiu ar drėgnu fi ltru. Tai gali sukelti elektros šoką. Dirbtinės medžiagos fi ltras gali būti plaunamas po tekančiu drungnu vandeniu. Tuomet išdžiovinkite minkštu skudurėliu ir palikite kol visiškai išdžius. Palaukite mažiausiai 24 valandas po to, kai fi ltras yra patalpintas vėdinamoje vietoje kambario temperatūroje. Neplaukite fi ltrų indaplovėje ir nedžiovinkite jų su karšto oro srautu. Tai gali sukelti plastiko, iš kurio buvo pagamintas fi ltras, defor- maciją. Venkite fi ltrų veikimo saulės spinduliais. Joks kitas dulkių siurblio elementas negali būti veikiamas vandens. Vidinį fi ltrą švelniai pastuksenti, nukrečiant taip didesnius nešvarumus. Jei susikaupia per didelis nešvarumas, pakeiskite fi ltrą nauju. Išvalykite likusius dulkių siurblio elementus drėgnu skudurėliu, tada išdžiovinkite arba leiskite išdžiūti. Dulkių siurblys gali būti laikomas pakabintas ant sieninio laikiklio. Laikymo metu priedai gali būti prijungti arba atjungti nuo dulkių siurblio. Dulkių siurblys turėtų būti laikomas su elektros laidu, kurio kištukas bus atjungtas nuo maitinimo lizdo. TECHNINIAI PARAMETRAI Parametras Matavimo vienetas Vertė Katalogo numeris 67110 Nominali įtampa [V~] 220 - 240 Nominalus dažnis [Hz] 50/60 Nominali galia [W] 800 Energinės apsaugos klasė II Dulkių konteinerio talpa [l] 1 Maitinimo laido ilgis [m] 4,8 Masė [kg] 1,229
