MANUAL DE USUARIO 67110 Lund

ASPIRADORA CICLÓNICO

3. botón de bloqueo del contenedor

5. cable de alimentación con enchufe

7. cepillo para suelos y alfombras

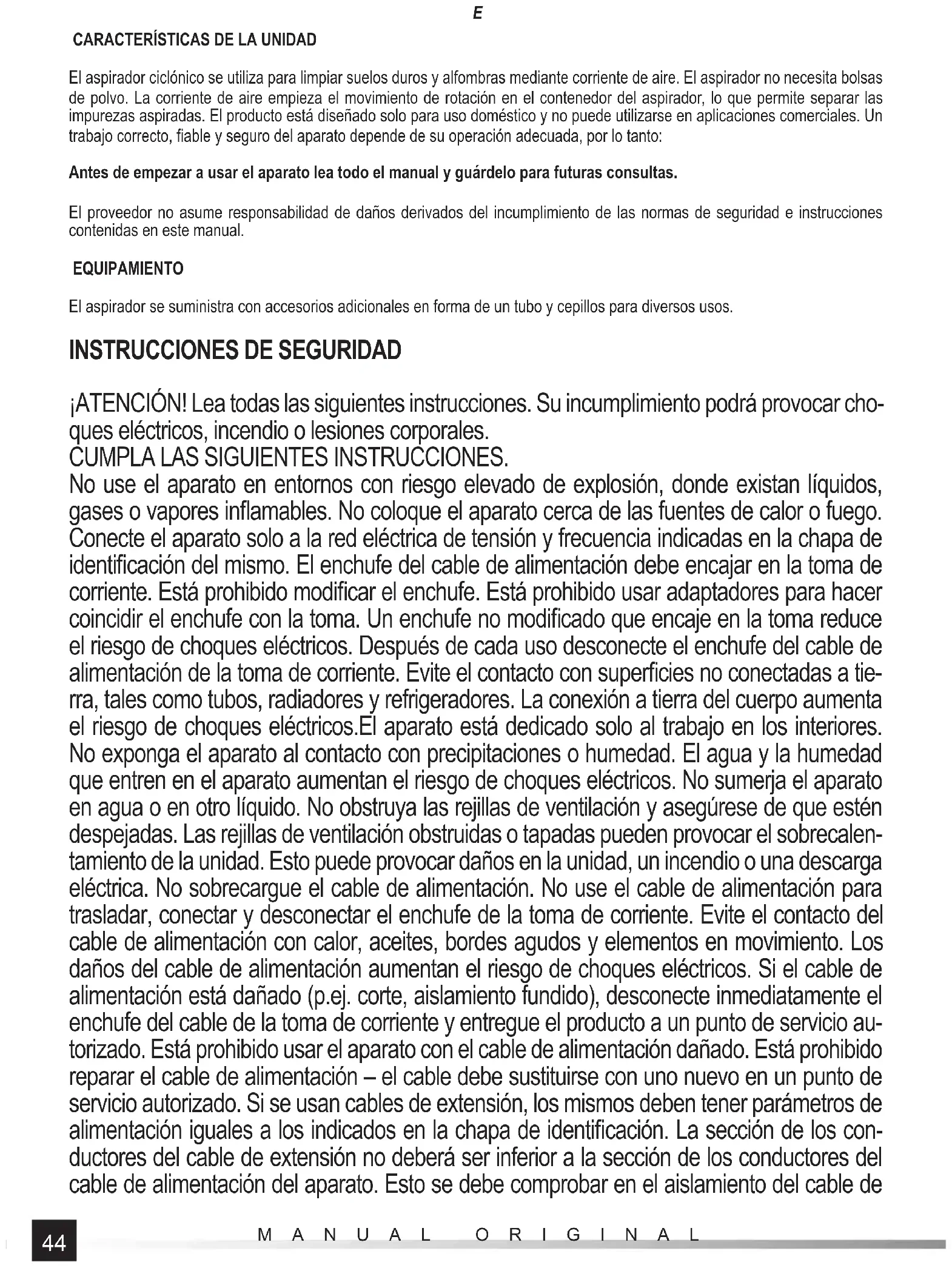

CARACTERÍSTICAS DE LA UNIDAD

El aspirador ciclónico se utiliza para limpiar suelos duros y alfombras mediante corriente de aire. El aspirador no necesita bolsas de polvo. La corriente de aire empieza el movimiento de rotación en el contenedor del aspirador, lo que permite separar las impurezas aspiradas. El producto está diseñado solo para uso doméstico y no puede utilizarse en aplicaciones comerciales. Un trabajo correcto, fi able y seguro del aparato depende de su operación adecuada, por lo tanto: Antes de empezar a usar el aparato lea todo el manual y guárdelo para futuras consultas. El proveedor no asume responsabilidad de daños derivados del incumplimiento de las normas de seguridad e instrucciones contenidas en este manual. EQUIPAMIENTO El aspirador se suministra con accesorios adicionales en forma de un tubo y cepillos para diversos usos.

INSTRUCCIONES DE SEGURIDAD

¡ATENCIÓN! Lea todas las siguientes instrucciones. Su incumplimiento podrá provocar cho- ques eléctricos, incendio o lesiones corporales. CUMPLA LAS SIGUIENTES INSTRUCCIONES. No use el aparato en entornos con riesgo elevado de explosión, donde existan líquidos, gases o vapores infl amables. No coloque el aparato cerca de las fuentes de calor o fuego. Conecte el aparato solo a la red eléctrica de tensión y frecuencia indicadas en la chapa de identifi cación del mismo. El enchufe del cable de alimentación debe encajar en la toma de corriente. Está prohibido modifi car el enchufe. Está prohibido usar adaptadores para hacer coincidir el enchufe con la toma. Un enchufe no modifi cado que encaje en la toma reduce el riesgo de choques eléctricos. Después de cada uso desconecte el enchufe del cable de alimentación de la toma de corriente. Evite el contacto con superfi cies no conectadas a tie- rra, tales como tubos, radiadores y refrigeradores. La conexión a tierra del cuerpo aumenta el riesgo de choques eléctricos.El aparato está dedicado solo al trabajo en los interiores. No exponga el aparato al contacto con precipitaciones o humedad. El agua y la humedad que entren en el aparato aumentan el riesgo de choques eléctricos. No sumerja el aparato en agua o en otro líquido. No obstruya las rejillas de ventilación y asegúrese de que estén despejadas. Las rejillas de ventilación obstruidas o tapadas pueden provocar el sobrecalen- tamiento de la unidad. Esto puede provocar daños en la unidad, un incendio o una descarga eléctrica. No sobrecargue el cable de alimentación. No use el cable de alimentación para trasladar, conectar y desconectar el enchufe de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes agudos y elementos en movimiento. Los daños del cable de alimentación aumentan el riesgo de choques eléctricos. Si el cable de alimentación está dañado (p.ej. corte, aislamiento fundido), desconecte inmediatamente el enchufe del cable de la toma de corriente y entregue el producto a un punto de servicio au- torizado. Está prohibido usar el aparato con el cable de alimentación dañado. Está prohibido reparar el cable de alimentación – el cable debe sustituirse con uno nuevo en un punto de servicio autorizado. Si se usan cables de extensión, los mismos deben tener parámetros de alimentación iguales a los indicados en la chapa de identifi cación. La sección de los con- ductores del cable de extensión no deberá ser inferior a la sección de los conductores del cable de alimentación del aparato. Esto se debe comprobar en el aislamiento del cable de45 MANUAL ORIGINAL

alimentación y cable de extensión o consultar al fabricante del aparato y / o cable de exten- sión. Si se percibe cualquier daño en los elementos del aparato, está prohibido continuar su uso. En tal supuesto, el aparato debe entregarse a un punto de servicio autorizado o debe sustituirse el elemento dañado por su propia cuenta siempre que el manual de uso lo permi- ta. Antes de empezar cualquier operación relacionada con la sustitución, limpieza o ajuste de las partes, apague el aparato y desconecte el enchufe del cable de alimentación de la toma de corriente. Antes de cambiar los accesorios, apague la unidad y retire el cable de alimentación de la toma de corriente. La unidad puede ser usada por los niños mayores de 8 años y por personas con discapacidades físicas, mentales o sin experiencia y conocimien- tos del mismo siempre que se garantice supervisión o formación de cómo usarlo de manera segura explicando los riesgos existentes. Los niños no deberán jugar con el aparato. Los niños no supervisados no deberán hacer limpieza u operaciones de mantenimiento del apa- rato.El aparato está dedicado solo al uso doméstico. No aspire a personas y animales, no acerque las salidas de las boquillas de aspiración a los ojos o a las orejas. No pase a través del cable de alimentación con el aspirador, no se pare sobre el cable de alimentación. Esto puede dañar el cable y provocar una descarga eléctrica.Compruebe el estado de los fi ltros del aspirador antes de cada uso. Está prohibido utilizar el aspirador sin fi ltros o con fi ltros dañados. Antes de cada uso, compruebe la permeabilidad de la manguera, los tubos y las boquillas de aspiración. Si se observa una disminución de la potencia de aspiración duran- te el funcionamiento, se debe comprobar la permeabilidad de los elementos mencionados anteriormente y el nivel de llenado del contenedor de polvo.No aspire colillas de cigarrillos, fósforos, cenizas calientes. Evite aspirar objetos afi lados como agujas, clavos, alfi leres o grapas, entre otros. No aspire agua u otros líquidos. No aspire los residuos húmedos. No as- pire polvo fi no, p. ej. harina, yeso, tóner de impresora, etc. No utilice el aspirador para limpiar residuos industriales, p. ej. serrín, escombros, limaduras de metal, etc. No utilice el aspirador para limpiar residuos industriales, p. ej. serrín, escombros, virutas de metal, etc.El aspirador no debe utilizarse en un sistema de aspiración de polvo generado por otras herramientas, por ejemplo, esmerilado, corte, pulido, etc. Al aspirar, puede haber una ligera electrifi cación de la unidad. Esto es normal, especialmente cuando se limpia en condiciones de baja hume- dad. Para minimizar este fenómeno, es necesario tocar periódicamente objetos conectados a tierra con el tubo metálico en la casa, por ejemplo, radiadores, y aumentar la humedad en la habitación que se va a limpiar.

OPERACIÓN DE LA UNIDAD

¡ATENCIÓN! Apague la unidad y desenchufe el cable de alimentación de la toma de corriente durante todas las operaciones de montaje y desmontaje. Montaje y desmontaje de la unidad Retire el aspirador, el contenedor de polvo y los accesorios del embalaje y elimine todos los componentes del embalaje. Instale el contenedor de polvo. Antes de la primera utilización, asegúrese de que el contenedor contiene todos los componentes y de que está correctamente montado. Si el contenedor está instalado en el aspirador, debe retirarse. Deslice las palancas de bloqueo con el dedo y, a continuación, extraiga el contenedor del aspirador (II). Retire el fi ltro de papel interno (III) y luego el fi ltro de plástico externo (IV) del contenedor. Los fi ltros cuentan con guías formadas que facilitan la correcta instalación de los fi ltros en el contenedor (V). Compruebe el estado de cada fi ltro y el estado de la junta en la base del fi ltro de papel para asegurarse de que no hay componentes dañados. El contenedor tiene una tapa a presión en46 MANUAL ORIGINAL

la parte delantera, asegúrese de que esté cerrada. La tapa se abre tirando del pestillo (VI). Coloque el recipiente con la tapa cerrada y los fi ltros montados en el aspirador. Fije el hueco en la parte inferior del contenedor al gancho de la carcasa (VII) y, a continuación, cierre a presión la parte trasera del contenedor en la carcasa. Un contenedor correctamente instalado no se puede desmontar de otra manera que no sea tirando de la palanca del cierre. Instalación de accesorios Inserte un tubo o un cepillo para ranuras (VIII) en el orifi cio de la carcasa del aspirador debajo del contenedor de polvo. En el otro extremo del tubo, fi je el cepillo seleccionado (IX). El montaje se realiza deslizando el extremo del tubo en el interior del orifi cio o cepillo. Uso conforme de los accesorios Tubo telescópico: es un tubo de longitud ajustable, que permite una selección cómoda de la altura de trabajo. La longitud se ajus- ta presionando y manteniendo presionado el botón de bloqueo y luego cambiando la longitud. Soltando la presión sobre el botón y luego tirando ligeramente del tubo se dispara el bloqueo y se ajusta la longitud del tubo, se oye el sonido del mecanismo de cierre. Cepillo para suelos y alfombras: es un cepillo universal para la limpieza de alfombras y todo tipo de suelos duros. El cepillo está equipado con una palanca que permite empujar las cerdas hacia dentro y hacia fuera. Presionando la palanca en lugar del símbolo del cepillo de cerdas se expulsan las cerdas. Presionando la palanca en lugar del símbolo del cepillo sin cerdas se ocultan las cerdas. Cepillo con mopa: cepillo para la limpieza en seco de suelos duros. Permite limpiar los suelos duros más a fondo y más rápido que con un cepillo simple. Deslice las tiras de goma de la mopa sobre los extremos del cepillo. El accesorio de mopa se puede lavar en lavadoras automáticas, a temperaturas de hasta 40

C, sin limpieza química, secar a baja temperatura, planchar a 110 grados, no usar lejía. Cepillo para raunras 3 en 1: permite la limpieza en ranuras estrechas. El cepillo está equipado con un tapón de doble cara con cerdas largas y cortas. Deslice el tapón en el extremo del cepillo de modo que la abertura del tapón coincide con el pestillo del cepillo (X). Soporte de pared: permite colgar el aspirador en la pared durante el almacenamiento. El soporte debe fi jarse a la pared con dos tornillos. Uso de la unidad Después de instalar el contenedor de polvo y los accesorios seleccionados, asegúrese de que el interruptor esté en la posición de apagado - O, conecte el enchufe del cable de alimentación a la toma de corriente. Encienda el aspirador moviendo el interruptor a la posición de encendido - I. A continuación, comience a aspirar. El aspirador se apaga cuando el interruptor está en la posición de apagado - O. Durante el funcionamiento, debe comprobarse la cantidad de impurezas en el contenedor. El contenedor tiene un indicador de ni- vel máximo de contaminación identifi cado como „Max”. Coloque el contenedor verticalmente con la tapa hacia abajo y compruebe la cantidad de impurezas. Vacíe el contenedor si es necesario.

MANTENIMIENTO Y ALMACENAMIENTO

¡ATENCIÓN! Nunca sumerja la carcasa del aspirador en agua u otros líquidos. Esto podría provocar una descarga eléctrica. Después de la limpieza, apague el aspirador con el interruptor, retire el enchufe del cable de alimentación, desconecte los acce- sorios y proceda con el mantenimiento. Desconecte el contenedor de polvo del aspirador. Abra la tapa inferior del contenedor y descargue los residuos recogidos en el mismo. Abra la tapa superior y retire ambos fi ltros. Limpie el contenedor con un paño suave y húmedo, luego seque con un paño seco o deje que se seque solo. ¡Aviso! Está prohibido utilizar el aspirador con fi ltro húmedo o mojado. Esto puede provocar una descarga eléctrica. El fi ltro de plástico se puede enjuagar con agua tibia corriente. A continuación, seque con un paño suave y deje que se seque completamente. Espere al menos 24 horas después de dejar el fi ltro en un lugar bien ventilado a temperatura ambiente. No lave los fi ltros en lavavajillas mecánicos y no los seque con un chorro de aire caliente. Esto puede causar la deformación del material plástico del que está hecho el fi ltro. Evite exponer los fi ltros a la luz solar directa. Ninguna otra parte del aspirador debe estar expuesta al agua. Golpee suavemente el fi ltro interior para eliminar impurezas más grandes. Sustituya el fi ltro por uno nuevo si está demasiado sucio. Limpie las partes restantes del aspirador con un paño ligeramente empapado en agua, luego séquelas o déjelas secar. El aspirador se puede colgar en el soporte de pared. Los accesorios puede conectarse o desconectarse del aspirador durante el almacenamiento. Guarde el aspirador con el cable de alimentación y el enchufe desconectados de la toma de corriente.47 MANUAL ORIGINAL

Parámetro Unidad de medida Valor Número de catálogo 67110 Tensión nominal [V~] 220 – 240 Frecuencia nominal [Hz] 50/60 Potencia nominal [W] 800 Clase de resistencia eléctrica II Capacidad del contenedor de polvo [l] 1 Longitud del cable de alimentación [m] 4,8 Peso [kg] 1,248
