Marke	Lund
Modell	67110
Produkttyp	Beutelloser Zyklonstaubsauger
Nennleistung	800 W
Nennspannung	220-240 V~
Netzfrequenz	50/60 Hz
Schutzklasse	II
Staubbehälterkapazität	1 L
Netzkabellänge	4,8 m
Gewicht	1,2 kg
Mitgeliefertes Zubehör	Teleskoprohr, Boden-/Teppichbürste, Wischbürste, 3-in-1-Fugendüse, Wandhalterung
Filterung	Papierinnenfilter + Kunststoffaußenfilter
Filterwartung	Waschen mit lauwarmem Wasser (Kunststofffilter), 24h trocknen; nicht in der Spülmaschine waschen
Behälterreinigung	Feuchtes weiches Tuch, vollständig trocknen
Sicherheit	Automatische Abschaltung bei fehlendem Filter; kein Wasser, Asche oder scharfe Gegenstände aufsaugen
Verwendung	Nur für den Hausgebrauch
Garantie	Siehe Herstellerbedingungen

Häufig gestellte Fragen - 67110 Lund

Wie installiere ich den Staubbehälter?

Befestigen Sie zuerst die untere Aussparung des Behälters am Haken des Gehäuses, dann rasten Sie den hinteren Teil ein. Zum Entfernen drücken Sie den Verriegelungshebel.

Wie reinige ich die Filter?

Entfernen Sie den Papierfilter und den Kunststofffilter. Der Kunststofffilter kann mit lauwarmem Wasser abgespült werden. Lassen Sie ihn mindestens 24 Stunden an einem belüfteten Ort vollständig trocknen. Nicht in der Spülmaschine waschen.

Kann ich Wasser oder Flüssigkeiten aufsaugen?

Nein, der Staubsauger ist nicht zum Aufsaugen von Flüssigkeiten geeignet. Dies könnte das Gerät beschädigen und einen Stromschlag verursachen.

Wie stelle ich das Teleskoprohr ein?

Drücken Sie den Verriegelungsknopf, stellen Sie die Länge ein, lassen Sie den Knopf los. Ziehen Sie leicht am Rohr, um die Position zu arretieren.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie, ob der Behälter voll ist, ob Rohr und Düsen verstopft sind und ob die Filter sauber sind. Wenn das Geräusch zunimmt, leeren Sie den Behälter.

Kann der Staubsauger von Kindern verwendet werden?

Ja, ab 8 Jahren unter Aufsicht. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung sollten nicht von unbeaufsichtigten Kindern durchgeführt werden.

Wie verwende ich die Wischbürste?

Schieben Sie die Gummibänder der Wischauflage über die Ränder der Bürste. Die Auflage ist bei 40°C maschinenwaschbar, ohne Bleichmittel, Trocknen bei niedriger Temperatur.

Kann ich ein Verlängerungskabel verwenden?

Ja, verwenden Sie ein Verlängerungskabel mit gleicher Leistung (mindestens 800 W) und ausreichendem Querschnitt. Überprüfen Sie die Angaben auf der Isolierung.

Wie bewahre ich den Staubsauger auf?

Verwenden Sie die mitgelieferte Wandhalterung. Wickeln Sie das Netzkabel auf und ziehen Sie den Stecker, bevor Sie ihn verstauen.

Wo finde ich Ersatzteile (Filter)?

Kontaktieren Sie einen autorisierten Service-Center oder Ihren Händler. Verwenden Sie nur Originalteile, die mit dem Modell 67110 kompatibel sind.

BEDIENUNGSANLEITUNG 67110 Lund

1. Staubsauger
2. Behälter für Staub
3. Taste für die Verriegelung
   des Staubbehälters
4. Ein-/Ausschalter
5. Netzkabel mit Stecker
6. Teleskoprohr
7. Boden- und Teppichbürste
   8 Bürste mit Mopp
   9 Heizkörperbürste
8. Gehäusehalter

RUS

Bedienungsanleitung durchgelesen

Zweite Klasse der elektrischen Sicherheit

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoffe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

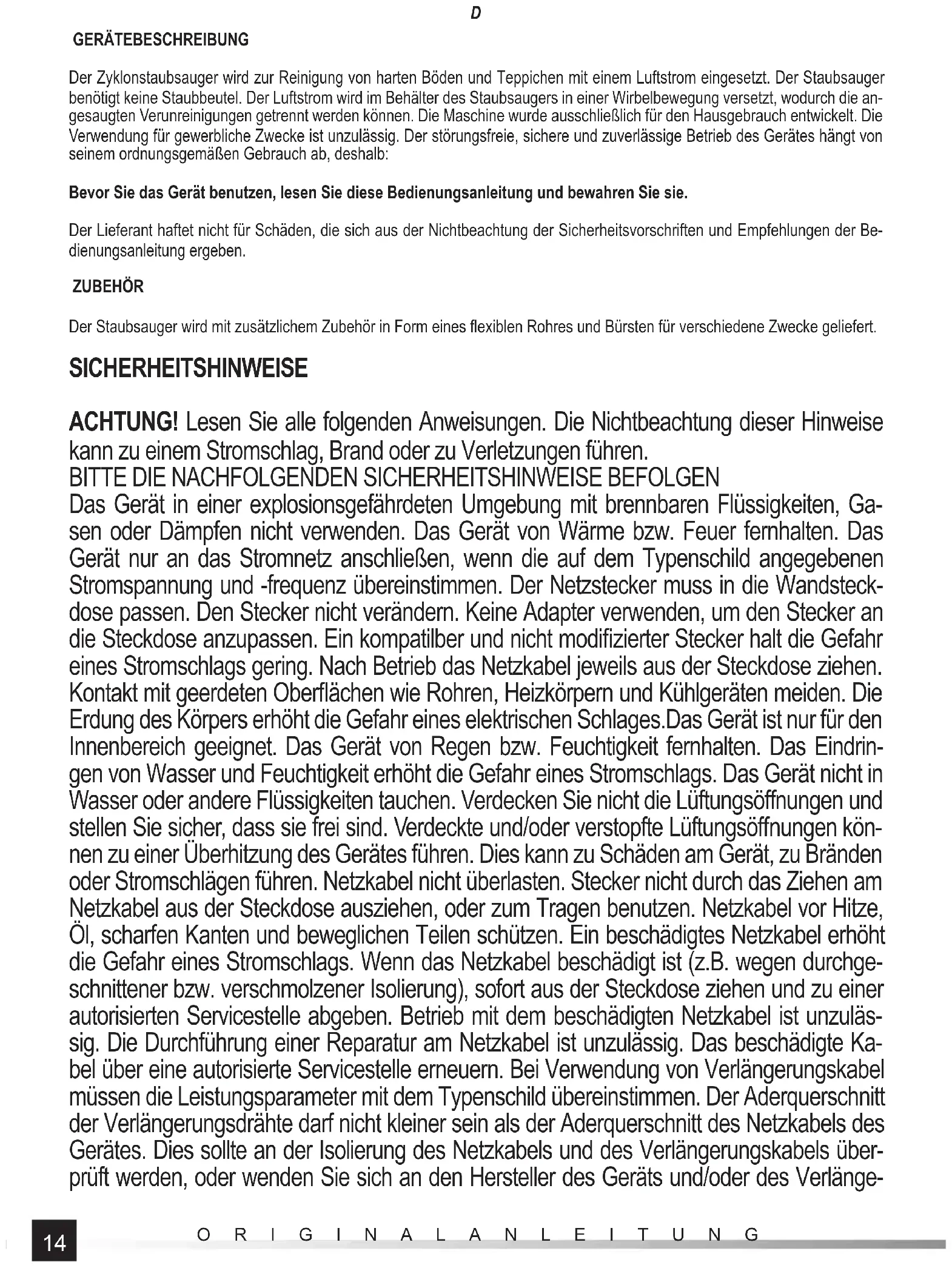

Der Zyklonstaubsauger wird zur Reinigung von harten Böden und Teppichen mit einem Luftstrom eingesetzt. Der Staubsauger benötigt keine Staubbeutel. Der Luftstrom wird im Behälter des Staubsaugers in einer Wirbelbewegung versetzt, wodurch die angesaugten Verunreinigungen getrennt werden können. Die Maschine wurde ausschließlich für den Hausgebrauch entwickelt. Die Verwendung für gewerbliche Zwecke ist unzulässig. Der störungsfreie, sichere und zuverlässige Betrieb des Gerätes hängt von seinem ordnungsgemäßen Gebrauch ab, deshalb:

Bevor Sie das Gerät benutzen, lesen Sie diese Bedienungsanleitung und bewahren Sie sie.

Der Lieferant haftet nicht für Schäden, die sich aus der Nichtbeachtung der Sicherheitsvorschriften und Empfehlungen der Bedienungsanleitung ergeben.

ZUBEHÖR

Der Staubsauger wird mit zusätzlichem Zubehör in Form eines flexiblen Rohres und Bürsten für verschiedene Zwecke geliefert.

SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle folgenden Anweisungen. Die Nichtbeachtung dieser Hinweise kann zu einem Stromschlag, Brand oder zu Verletzungen führen.

BITTE DIE NACHFOLGENDEN SICHERHEITSHINWEISE BEFOLGEN

Das Gerät in einer explosionsgefährdeten Umgebung mit brennbaren Flüssigkeiten, Gasen oder Dämpfen nicht verwenden. Das Gerät von Wärme bzw. Feuer fernhalten. Das Gerät nur an das Stromnetz anschließen, wenn die auf dem Typenschild angegebenen Stromspannung und -frequenz übereinstimmen. Der Netzstecker muss in die Wandsteck-dose passen. Den Stecker nicht verändern. Keine Adapter verwenden, um den Stecker an die Steckdose anzupassen. Ein kompatilber und nicht modifizierter Stecker halt die Gefahr eines Stromschlags gering. Nach Betrieb das Netzkabel jeweils aus der Steckdose ziehen. Kontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern und Kühlgeräten meiden. Die Erdung des Körpers erhöht die Gefahr eines elektrischen Schlages. Das Gerät ist nur für den Innenbereich geeignet. Das Gerät von Regen bzw. Feuchtigkeit fernhalten. Das Eindringen von Wasser und Feuchtigkeit erhöht die Gefahr eines Stromschlags. Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen. Verdecken Sie nicht die Lüftungsöffnungen und stellen Sie sicher, dass sie frei sind. Verdeckte und/oder verstopfte Lüftungsöffnungen können zu einer Überhitzung des Gerätes führen. Dies kann zu Schäden am Gerät, zu Bränden oder Stromschlägen führen. Netzkabel nicht überlasten. Stecker nicht durch das Ziehen am Netzkabel aus der Steckdose ausziehen, oder zum Tragen benutzen. Netzkabel vor Hitze, Öl, scharfen Kanten und beweglichen Teilen schützen. Ein beschädigtes Netzkabel erhöht die Gefahr eines Stromschlags. Wenn das Netzkabel beschädigt ist (z.B. wegen durchgeschnittener bzw. verschmolzener Isolierung), sofort aus der Steckdose ziehen und zu einer autorisierten Servicestelle abgeben. Betrieb mit dem beschädigten Netzkabel ist unzulässig. Die Durchführung einer Reparatur am Netzkabel ist unzulässig. Das beschädigte Kabel über eine autorisierte Servicestelle erneuern. Bei Verwendung von Verlängerungskabel müssen die Leistungsparameter mit dem Typenschild übereinstimmen. Der Aderquerschnitt der Verlängerungsdrähte darf nicht kleiner sein als der Aderquerschnitt des Netzkabels des Gerätes. Dies sollte an der Isolierung des Netzkabels und des Verlängerungskabels überprüft werden, oder wenden Sie sich an den Hersteller des Geräts und/oder des Verlänge-

rungskabels. Wenn Sie Schäden an einem Teil des Geräts feststellen, das Gerät nicht weiter verwenden. In diesem Fall muss das Gerät zu einer autorisierten Servicestelle gebracht werden oder Sie können Sie das beschädigte Teil selbst austauschen, sofern dies in der Bedienungsanleitung zugelassen ist. Bevor Sie Teile austauschen, das Gerät reinigen oder einstellen, schalten Sie das Gerät aus und ziehen das Netzkabel aus der Steckdose. Bevor Sie Zubehör austauschen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. Das Gerät darf von Kindern ab einem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, geistigen und körperlichen Fähigkeiten sowie von Personen mit mangelnder Erfahrung und Kenntnis des Geräts verwendet werden, wenn die Aufsicht und/oder Anweisung zum sicheren Gebrauch des Geräts so erfolgt, dass die damit verbundenen Risiken verständlich sind. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen von Kindern ohne Beaufsichtigung nicht durchgeführt werden. Das Gerät ist nur für den Hausgebrauch geeignet. Saugen Sie keine Personen und Tiere ab, den Eingang der Saugdüsen nicht in die Nähe von Augen und Ohren bringen. Fahren Sie nicht über das Netzkabel mit dem Staubsauger, stehen Sie nicht auf dem Netzkabel. Dies kann das Kabel beschädigen und einen elektrischen Schlag verursachen. Überprüfen Sie vor jedem Gebrauch den Zustand der Staubsaugerfilter. Es ist verboten, den Staubsauger ohne Filter oder mit beschädigten Filtern zu verwenden. Überprüfen Sie vor jedem Gebrauch die Durchlässigkeit von Schlauch, Rohren und Saugdüsen. Wird während des Betriebs eine Abnahme der Saugleistung, erhöhte Lärm vernommen, ist die Durchgängigkeit der oben genannten Elemente und der Füllstand des Staubbehälters zu überprüfen. Saugen Sie keine Zigarettenkippen, Streichhölzer, heiße Asche auf. Vermeiden Sie es, scharfe Gegenstände wie Nadeln, Nägel, Stifte oder Klammern einzuziehen. Staubsaugen Sie kein Wasser oder andere Flüssigkeiten. Staubsaugen Sie keine nassen Abfälle. Staubsaugen Sie keinen Feinstaub, z.B. Mehl, Gips, Druckertoner, etc. Verwenden Sie den Staubsauger zur Reinigung von Industrieabfällen, z.B. Sägemehl, Schutt, Metallspäne etc., nicht. Der Staubsauger darf nicht in einem Staubabsaugungssystem verwendet werden, das von anderen Werkzeugen erzeugt wird, z.B. Schleifen, Schneiden, Polieren usw. Beim Saugen kann es zu einer leichten elektrostatischen Aufladung der Maschine kommen. Dies ist normal, insbesondere bei der Reinigung unter niedriger Luftfeuchtigkeit. Um dieses Phänomen zu minimieren, ist es notwendig, Metallrohre regelmäßig mit geerdeten Gegenständen im Haus, z.B. Heizkörpern, zu berühren und die Feuchtigkeit im zu reinigenden Raum zu erhöhen.

BEDIENUNG DES GERÄTES

ACHTUNG! Schalten Sie das Gerät aus und ziehen Sie während der gesamten Montage und Demontage des Gerätes den Netzstecker aus der Steckdose.

Montage und Demontage des Gerätes

Entfernen Sie den Staubsauger, Staubbehälter und das Zubehör aus der Verpackung und entfernen Sie alle Verpackungselemente. Montieren Sie den Staubbehälter.

Vergewissern Sie sich vor der ersten Verwendung, dass der Staubbehälter alle Komponenten enthält und korrekt montiert ist.

Wenn der Behälter auf dem Staubsauger montiert ist, muss er demontiert werden. Verschieben Sie die Verriegelungshebel mit dem Finger und nehmen Sie den Behälter dann aus dem Staubsauger (II).

Entfernen Sie den internen Papierfilter (III) und dann den externen Kunststofffilter (IV) aus dem Behälter. Die Filter verfügen über entsprechend geformte Führungen, die den korrekten Einbau der Filter in den Behälter (V) ermöglichen. Überprüfen Sie den Zustand jedes Filters und den Zustand der Dichtung im Boden des Papierfilters, um sicherzustellen, dass kein Element beschädigt wird. Der Behälter hat auf der Vorderseite einen Einrastdeckel, der eingerastet sein muss. Der Deckel öffnet sich durch das Ab-

D

ziehen der Verriegelung (VI).

Befestigen Sie den Behälter bei geschlossenem Deckel und den am Staubsauger montierten Filtern. Die Aussparung im unteren Teil des Behälters am Gehäusehaken (VII) einhängen und dann rasten Sie den hinteren Teil des Behälters in das Gehäuse ein. Ein ordnungsgemäß installierter Behälter kann nur durch Drücken des Verriegelungsknopfes demontiert werden.

Installation von Zubehör

Stecken Sie ein Rohr oder eine Schlitzbürste (VIII) in die Öffnung im Staubsaugergehäuse unter dem Staubbehälter.

Am anderen Ende des Rohres die ausgewählte Bürste (IX) befestigen. Die Montage erfolgt durch das Einschieben des Schlau-chendes in die Öffnung oder Bürste.

Bestimmung des Zubehörs

Teleskoprohr - ein längenverstellbares Rohr, das eine komfortable Einstellung der Arbeitshöhe ermöglicht. Die Längeneinstellung erfolgt durch Drücken und Halten des Verriegelungsknopfes und anschließende Längenänderung. Wenn Sie den Knopf loslassen und dann das Rohr leicht ziehen, wird das Schloss ausgelöst und die Länge des Rohres eingestellt, Sie hören das Geräusch des Einrastens.

Boden- und Teppichbürste - Universalbürste zur Reinigung von Teppichen und allen Arten von Hartböden. Die Bürste ist mit einem Hebel ausgestattet, der es ermöglicht, die Borsten ein- und auszuschieben. Wenn Sie den Hebel auf das Symbol der Bürste mit Borsten drücken, werden die Borsten ausgeschoben. Durch Drücken des Bürstensymbols ohne Borsten werden die Borsten eingeschoben.

Bürste mit Mopp - Bürste zur Trockenreinigung von harten Böden. Ermöglicht es Ihnen, harte Böden gründlicher und schneller zu reinigen als mit einer Bürste. Schieben Sie die Gummistreifen des Mopps über die Enden der Bürste. Der Moppbezug kann in automatischen Waschmaschinen bei Temperaturen bis zu 40° C gewaschen werden. Nicht chemisch reinigen, in niedriger Temperatur trocknen, bei 110 Grad bügeln, nicht bleichen.

Heizkörperbürste 3 in 1 - ermöglicht die Reinigung in engen Stellen. Die Bürste ist mit einem doppelseitigen Aufsatz mit langen und kurzen Borsten ausgestattet. Schieben Sie den Aufsatz auf das Ende der Bürste, so dass die Öffnung des Aufsatzes in den Bürstenverschluss (X) einrastet.

Wandhalterung - ermöglicht es Ihnen, den Staubsauger während der Lagerung an der Wand aufzuhängen. Die Halterung sollte mit zwei Schrauben an der Wand befestigt werden.

Benutzung des Gerätes

Nach der Installation des Staubbehälters und des ausgewählten Zubehörs vergewissern Sie sich, dass sich der Schalter in der Aus-Stellung - O befindet und stecken den Netzstecker in die Steckdose. Aktivieren Sie den Staubsauger, indem Sie den Schalter in die Ein-Position - I bringen. Beginnen Sie dann mit dem Staubsaugen.

Das Gerät wird ausgeschaltet, wenn der Schalter auf – O umgestellt wird.

Während des Betriebs sollte die Menge der Verunreinigungen im Behälter überprüft werden. Der Behälter verfügt über einen Marker für den maximalen Verschmutzungsgrad, der als „Max“ gekennzeichnet ist. Stellen Sie den Behälter senkrecht mit dem Deckel nach unten und überprüfen Sie die Menge der Verunreinigungen. Bei Bedarf den Behälter entleeren.

WARTUNG UND AUFBEWAHRUNG

ACHTUNG! Tauchen Sie das Antriebsgehäuse niemals im Wasser oder anderen Flüssigkeiten. Das kann es zu einem elektrischen Schlag führen.

Schalten Sie nach dem Saugen den Staubsauger mit dem Schalter aus, ziehen Sie den Netzstecker aus der Steckdose, trennen Sie Bürste, Rohr und Schlauch und führen Sie die Wartung durch.

Trennen Sie den Staubbehälter vom Staubsauger. Öffnen Sie die untere Abdeckung des Behälters und entleeren Sie den im Behälter gesammelten Schmutz. Öffnen Sie die obere Abdeckung, entfernen Sie beide Filter. Den Behälter mit einem weichen, feuchten Tuch abwischen, dann mit einem trockenen Tuch trocknen oder trocknen lassen.

Warnung! Es ist verboten, den Staubsauger mit einem nassen oder feuchten Filter zu verwenden. Dies kann zu einem elektrischen Schlag führen.

Der Kunststoff-Filter kann unter laufendem lauwarmem Wasser gespült werden. Den Filter anschließend mit einem weichen Tuch abwischen und vollständig trocknen lassen. Warten Sie mindestens 24 Stunden, nachdem Sie den Filter an einem gut belüfteten Ort bei Raumtemperatur aufgestellt haben.

Waschen Sie Filter nicht in mechanischen Geschirrspülern und trocknen Sie sie nicht mit einem heißen Luftstrom. Dies kann zu einer Verformung des Kunststoffmaterials führen, aus dem der Filter hergestellt ist. Vermeiden Sie es, die Filter direktem Sonnenlicht auszusetzen.

Kein anderer Teil des Staubsaugers darf Wasser ausgesetzt werden. Klopfen Sie vorsichtig auf den Innenfilter, um größere Ver- unreinigungen abzuschütteln. Ersetzen Sie den Filter durch einen neuen, wenn er zu schmutzig ist.

Reinigen Sie die restlichen Teile des Staubsaugers mit einem leicht mit Wasser getränkten Tuch, dann trocknen Sie ihn oder lassen ihn austrocknen.

Der Staubsauger kann auf einer Wandhalterung aufgehängt werden. Der Zubehör kann während der Lagerung mit dem Staub-

D

sauger verbunden oder getrennt aufbewahrt werden. Lagern Sie den Staubsauger mit aufgerolltem Netzkabel und dem von der Steckdose abgezogenem Stecker.

TECHNISCHE DATEN

Parameter Maßeinheit Wert
Katalog-Nr. 67110
Nennspannung [V~] 220 – 240
Nennfrequenz [Hz] 50/60
Nennleistung [W] 800
Schutzklasse II
Staubbehälterkapazität [I] 1
Länge des Netzkabels [m] 4,8
Gewicht [kg]	1,2

TECHNISCHE PARAMETERS

Parameter Meeteenheid Waarde
Catalogusnummer 67110
Nominale spanning [V~] 220 – 240
Nominale frequentie [Hz] 50/60
Nominaal vermogen [W] 800
Elektrische veiligheidsklasse II
Inhoud van de stofopvangbak [I] 1
Lengte netsnoer [m] 4,8
Massa [kg] 1,2
