INSTRUKCJA OBSŁUGI X7 GPS Xblitz

WIDEOREJESTRATOR Przed użyciem należy dokładnie zapoznać się z załączoną instrukcją obsługi oraz wskazówkami bezpieczeństwa, aby uniknąć przypadkowych uszkodzeń sprzętu lub niezamierzonych obrażeń ciała. PRZEZNACZENIE PRODUKTU Kamera samochodowa Xblitz X7 GPS umożliwia monitorowanie trasy, pozycji i pręd- kości Twojego pojazdu oraz rejestrowanie wszelkich zdarzeń drogowych. Wideoreje- strator ten jest stworzony z najwyższej jakości komponentów.

2. Uchwyt mocujący do szyby

4. Instrukcja obsługi

5. Czytnik kart SD na USB

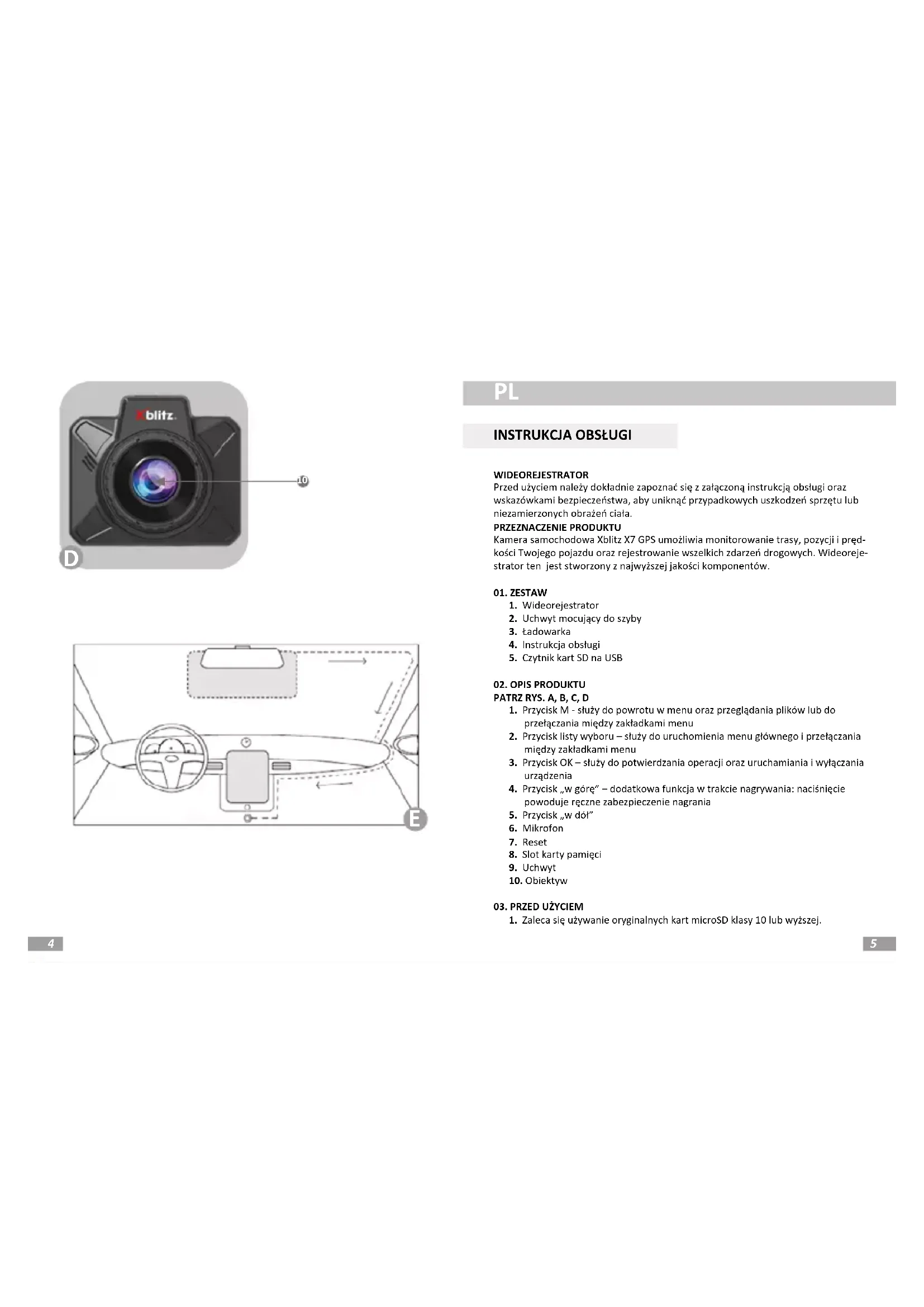

PATRZ RYS. A, B, C, D

1. Przycisk M - służy do powrotu w menu oraz przeglądania plików lub do

przełączania między zakładkami menu

2. Przycisk listy wyboru – służy do uruchomienia menu głównego i przełączania

między zakładkami menu

3. Przycisk OK – służy do potwierdzania operacji oraz uruchamiania i wyłączania

4. Przycisk „w górę” – dodatkowa funkcja w trakcie nagrywania: naciśnięcie

powoduje ręczne zabezpieczenie nagrania

8. Slot karty pamięci

1. Zaleca się używanie oryginalnych kart microSD klasy 10 lub wyższej.6 7

2. Przed włożeniem karty do rejestratora należy ją sformatować w komputerze

w systemie plików FAT32 lub exFAT (w zależności od karty), a następnie w rejestratorze

3. Przy wkładaniu karty pamięci kamera musi być wyłączona, w przeciwnym

razie może dojść do uszkodzenia karty i urządzenia. To samo tyczy się wyjmowania karty z urządzenia.

4. Kiedy karta pamięci się zapełni, najstarsze niezabezpieczone nagrania zosta-

ną nadpisane jeśli włączona zostanie funkcja NAGRYWANIE W PĘTLI.

5. Zaleca się ustawienie opcji G - SENSOR na minimum, w celu uniknięcia

zabezpieczania niepotrzebnych materiałów i tym samym utraty miejsca na karcie pamięci.

6. Dźwięk: urządzenie posiada mikrofon pojemnościowy, który nagrywa

wszelkie odgłosy otoczenia. Dźwięki mogą nakładać się na siebie powodując zniekształcenia.

1. Wybierz i wyczyść miejsce montażu kamery.

2. Zamontuj uchwyt kamery.

3. Włóż kartę pamięci do gniazda w kamerze.

4. Umieść kamerę w uchwycie.

5. Skieruj obiektyw kamery w stronę jezdni.

6. Podepnij zasilacz do kamery.

7. Poprowadź przewód zasilacza tak, by nie zasłaniał ci widoku w trakcie jazdy

8. Wepnij wtyczkę zasilacza do gniazda zapalniczki samochodu.

Pierwsza zakładka ustawień (pojedyncze wciśnięcie listy wyboru)

1. Nagrywanie w pętli: Wył / 1min / 2min / 5min - Pozwala ustawić długość

nagrań plików wideo. Jeśli funkcja ta jest wyłączona, nowe nagrania nie będą nadpisywać starych gdy karta pamięci zostanie zapełniona.

2. HDR: Wł / Wył - Funkcja ta pozwala urządzeniu na dynamiczną zmianę war-

tości niedoświetlonych i prześwietlonych obszarów, dzięki czemu niedoświe- tlone elementy są czytelniejsze na nagraniach.

3. Ekspozycja: pozwala dostosować jasność nagrywania do otoczenia - Pozwala

na dostosowanie ilości światła, które dociera do sensora kamery w trybie wideo.

4. Nagrywanie dźwięku: Wł / Wył

5. Stempel daty: Wł / Wył - Pozwala włączyć/wyłączyć wyświetlanie się daty i

godziny, w których wykonane zostało nagranie wideo.

6. G-Sensor: Wył / Niski / Średni / Wysoki - Czułość sensora grawitacyjnego.

Funkcja ta sprawia, że kamera automatycznie wykonuje nagranie wideo po wykryciu wstrząsu (wywołanego np. stłuczką) i chroni je przed nadpisaniem. Zaleca się ustawienie opcji G - SENSOR na minimum, w celu uniknięcia zabezpieczania niepotrzebnych materiałów i tym samym utraty miejsca na karcie pamięci.

7. Tryb parkowania: Wł / Wył - Pozwala włączyć/wyłączyć tryb parkingowy.

Funkcja ta sprawia, że kamera automatycznie uruchamia się i wykonuje krótkie nagranie wideo po wykryciu wstrząsu (wywołanego np. stłuczką na parkingu). Nagrania wykonane w tym trybie są zabezpieczone przed nadpisaniem

8. Detekcja ruchu: Wł / Wył – Tryb ten uruchamia nagrywanie, gdy kamera

wykryje ruch (np. osobę przed pojazdem). Funkcja działa tylko wtedy, gdy kamera nie nagrywa oraz jest podłączona do zasilania. Nagrania te nie są zabezpieczone przed nadpisaniem.

9. GPS Informacje: informacje dot. pozycji GPS

Druga zakładka: (pojedyncze wciśnięcie przycisku M lub listy wyboru)

1. Wygaszacz Ekranu: Wył / 30s / 1min / 2min

2. Automatyczne wyłączanie zasilania: Wył / 1 min / 3 min / 5 min

3. Częstotliwość: 50Hz / 60 Hz – zalecane ustawienie: 50Hz.

4. Dźwięk w menu: Wł / Wył

5. Język – wybór języka (polski, niemiecki, francuski, czeski, węgierski,

rumuński, angielski)

6. Ustawienia daty / godziny - Pozwala ustawić obecną datę i godzinę w

pamięci urządzenia. Dane te będą wyświetlane na nagraniach i zdjęciach, jeśli włączona zostanie funkcja STEMPEL DATY.

7. Format SD – formatowanie karty pamięci SD

8. Ustawienia domyślne – przywrócenie ustawień domyślnych urządzenia

9. Wersja – wersja oprogramowania

06. APLIKACJA DO ODTWARZANIA NAGRAŃ I TRASY

Do odtwarzania nagrań, śledzenia trasy przejazdu i prędkości pojazdu sugeruje- my korzystać z aplikacji DVPlayer, którą można pobrać ze strony: hps://www. dvplayer.net/. Aby móc bezpłatnie zarejestrować aplikację skorzystaj z kodu aktywacyjnego dodanego do zakupionego wideorejestratora. Kod aktywacyjny znajduję się w opakowaniu, na osobnej karcie.

07. ŚRODKI OSTROŻNOŚCI

1. Nie należy samodzielnie rozmontowywać kamery ani ingerować w jej budo-

wę. W przypadku wystąpienia awarii należy skontaktować się z serwisem.

2. Używaj wyłącznie oryginalnych akcesoriów.8 9

3. Korzystaj wyłącznie z oryginalnej ładowarki dołączonej do zestawu. Użytko-

wanie innego zasilacza może źle wpływać na działanie urządzenia, baterii czy modułu GPS.

4. Urządzenia nie można wykorzystywać niezgodnie z prawem obowiązującym

w danym kraju lub regionie.

5. Dopuszczalne temperatury pracy urządzenia to 0-35 °C, przechowywanie:

6. Nie narażaj urządzenia na uszkodzenia oraz uderzenia.

7. Dbaj o czystość produktu, a w szczególności obiektywu. Podczas czyszczenia

nie korzystaj z detergentów oraz środków chemicznych.

8. Czyść wyłącznie gdy urządzenie jest odłączone od zasilania.

9. Trzymaj urządzenie poza zasięgiem dzieci.

10. Nie wystawiaj urządzenia na działanie bardzo wysokich temperatur oraz

11. Jeśli wyczujesz zapach palonego plasku lub elektroniki z kamery jak najszyb-

ciej odłącz urządzenie od zasilania i skontaktuj się z serwisem.

1. Urządzenie nie włącza się, miga ekran

Przed uruchomieniem należy naładować baterię urządzenia oraz sprawdzić podłączenie w gnieździe zapalniczki.

2. Urządzenie nie włącza/wyłącza się automatycznie

Powodem takiego zachowania może być stałe zasilanie w gnieździe zapalniczki samochodowej.

3. Kamera przestaje nagrywać / nie nadpisuje nagrań

Sprawdź: G-SENSOR - funkcja dzięki której nagrania z zarejestrowanymi przeciążeniami (np. nierówność nawierzchni, hamowanie, zjazd z krawężnika czy przejazd przez próg zwalniający itp.) zostają zabezpieczone przed nadpisaniem. Jeżeli użytkownik używa tej funkcji należy wykonywać okresowo formatowanie karty pamięci w komputerze, a następnie w kamerze. Gdyż docelowo każdy plik znajdujący się na nośniku danych będzie zabezpieczony przed nadpisaniem, a urządzenie nie będzie w stanie rejestrować dalszej trasy – nie będzie nagrywało w pętli. Sugerujemy ustawienie czujnika odpowiednio do swojego stylu jazdy oraz warunków drogowych. Opcję, można także całkowicie wyłączyć, wówczas każdy najstarszy plik będzie nadpisywany, a karty nie będzie trzeba okresowo formatować. Po dostosowaniu funkcji, pamiętaj aby sformatować kartę pamięci.

4. Kamera włącza się i wyłącza

Sprawdź: TRYB/MONITOR PARKINGU oraz DETEKCJA RUCHU - funkcja przezna- czona do działania podczas gdy pojazd jest zaparkowany. Należy dezaktywować funkcje, przed wyruszeniem w podróż, gdyż może powodować ona włączanie i wyłączanie się kamery oraz wykonywanie losowych fragmentów nagrań z trasy. Jeśli funkcje są wyłączone sprawdź czy usterka pojawia się bez włożonej karty pamięci.

5. Kamera nagrywa fragmenty trasy / losowo trwające nagrania

Sprawdź: DETEKCJA RUCHU - funkcja przeznaczona do działania podczas gdy pojazd jest zaparkowany. Trzeba dezaktywować funkcje, przed wyruszeniem w podróż, gdyż może powodować ona włączanie i wyłączanie się kamery oraz wykonywanie losowych fragmentów nagrań z trasy. Jeśli funkcja jest wyłączona sprawdź czy usterka pojawia się bez włożonej karty pamięci.

6. Urządzenie pokazuje komunikat „karta pełna” lub nie czyta karty

Należy sprawdzić funkcje „G-sensor” oraz „trybu parkingowego” i ustawić je na minimum. Kartę należy sformatować w komputerze w systemie plików FAT32 lub exFAT (w zależności od karty), a następnie w rejestratorze. Sprawdź również: Czy wybrana pojemność karty oraz jej specykacja (micro SD, klasy 10 - zalecane dodatkowo U1, V10) jest odpowiednia dla Twojego urządze- nia (zalecamy używanie kart renomowanych producentów, polecamy: Kingston, Samsung, Sandisk). Jeśli na, którymś etapie napotkasz błąd, zastąp kartę nową z ocjalnych dystrybucji.

7. Urządzenie nagrywa szumy, zniekształcony, niewyraźny dźwięk

Urządzenie posiada bardzo czuły mikrofon, który nagrywa wszelkie odgłosy z otoczenia. Nagrane dźwięki mogą nakładać się na siebie. Nawiew powietrza przedniej szyby również może zniekształcić dźwięk.

8. Urządzenie nie odpowiada

Wciśnij krótko przycisk Reset lub przywrócić urządzenie do ustawień fabrycz- nych.

9. Na nagraniu występują poprzeczne pasy

Błędne ustawienia wartości częstotliwości odświeżania obrazu. Ustaw wartość częstotliwości na „50Hz” lub „60Hz” w zależności od ustawień lokalnych.

10. Uchwyt odkleja się od szyby/nie trzyma się

Dobrze odtłuść powierzchnie przed montażem uchwytu na szybie. Pamiętaj o unikaniu wysokich temperatur, które mogą spowodować deformacje uchwytu, i uszkodzenie samego rejestratora. UWAGA: - G-SENSOR - funkcja dzięki której nagrania z zarejestrowanymi przeciążeniami (np. nierówność nawierzchni, hamowanie, zjazd z krawężnika czy przejazd przez próg zwalniający itp.) zostają zabezpieczone przed nadpisaniem. Jeżeli użytkownik używa tej funkcji należy wykonywać okresowo formatowanie karty pamięci w komputerze, a następnie w kamerze. Gdyż docelowo każdy plik znajdujący się na nośniku danych będzie zabezpieczony przed nadpisaniem, a urządzenie nie będzie w stanie rejestro-10 11

Procesor: Sensor: Obiektyw: Wyświetlacz: Rozdzielczość nagrywania: Kąt widzenia: Format wideo: Format zdjęć: Tryb Nocny: G-sensor: Detekcja ruchu: Wi: GPS: Tryb Parkingowy: Porty: Głośnik:

Bateria: Zasilanie: Zakres częstotliwości pracy: Maks. moc częstotliwości w zakresie pracy: Wymiary: Waga: Języki:12 13

11. KARTA GWARANCYJNA/ REKLAMACJE

Produkt objęty jest 24-miesięczną gwarancją. Warunki gwarancji można znaleźć na stronie: hps://xblitz.pl/gwarancja/ Reklamacje należy zgłaszać za pomocą formularza reklamacyjnego znajdującego się pod adresem: hp://reklamacje.kgktrade.pl/ Szczegóły, kontakt oraz adres serwisu można znaleźć na stronie: www.xblitz.pl. Specykacje i zawartość zestawu mogą ulec zmianie bez powiadomienia. Przepra- szamy za wszelkie niedogodności. KGK Trend deklaruje, że urządzenie XBLITZ X7 GPS jest zgodne z istotnymi wymaga- niami dyrektywy 2014/53/EU. Tekst deklaracji można znaleźć pod linkiem: hps://xblitz.pl/download/DOC/deklaracja-CE-Xblitz-X7GPS.pdf
