Typ produktu	Elektroniczny kątomierz cyfrowy
Marka	Laserliner
Model	ArcoMaster 40
Zakres pomiaru kąta	0° do 220°
Dokładność pomiaru kąta	±0,1°
Dokładność poziomic	±0,25 mm/m
Długość ramienia	40 cm
Wymiary (D x W x G)	420 x 57 x 40 mm
Waga	0,8 kg
Zasilanie	2 baterie AA/LR6 (1,5 V każda)
Czas pracy / Automatyczne wyłączanie	3 minuty bezczynności
Wyświetlacz	LCD dwustronny, podświetlany, obracany o 180°
Główne funkcje	Ciągły pomiar kąta, zatrzymanie wartości (HOLD), zmiana referencji (REF), dwusieczna, wbudowana poziomica (pionowa i pozioma)
Cechy szczególne	Składane i teleskopowe ramię z obu stron, oczko do zawieszania
Gwarancja	2 lata od daty zakupu
Konserwacja i czyszczenie	Czyścić suchą szmatką; unikać rozpuszczalników i nadmiernej wilgoci
Bezpieczeństwo	Przestrzegać polaryzacji baterii; wymienić baterie po pojawieniu się symbolu rozładowanych baterii
Części zamienne i naprawy	Skontaktować się z serwisem Laserliner; nie otwierać urządzenia samodzielnie
Informacje ogólne	Z zastrzeżeniem zmian technicznych; numer referencyjny 075.130A

Często zadawane pytania - ArcoMaster 40 Laserliner

Jak włączyć ArcoMaster 40?

Naciśnij przycisk WŁ./WYŁ. (przycisk 1) znajdujący się na klawiaturze. Urządzenie włącza się i wyświetla wszystkie segmenty przez kilka sekund, a następnie przechodzi w tryb pomiaru.

Jaki jest zakres pomiaru kąta?

ArcoMaster 40 może mierzyć kąty od 0° do 220° w sposób ciągły.

Jak zatrzymać zmierzoną wartość kąta?

Naciśnij przycisk HOLD (przycisk 3), aby zatrzymać wyświetlaną wartość. Naciśnij ponownie, aby powrócić do pomiaru w czasie rzeczywistym.

Co oznacza tryb REF i jak go używać?

Tryb REF (przycisk 4) umożliwia ustawienie kąta referencyjnego. Ustaw urządzenie pod żądanym kątem, naciśnij REF: wyświetlacz pokaże 0,0° (z symbolem S). Następnie możesz przenieść ten kąt na inne obiekty. Aby wyłączyć, naciśnij ponownie REF lub wyłącz urządzenie.

Jak obrócić wyświetlacz, aby odczytać kąt nad głową?

Naciśnij kilkakrotnie krótko przycisk WŁ./WYŁ. (przycisk 1), aby obrócić wyświetlacz o 180°.

Jakich baterii używać i jak je wymienić?

Użyj dwóch baterii AA/LR6 o napięciu 1,5 V. Otwórz komorę baterii z tyłu urządzenia, przestrzegając wskazanej polaryzacji. Wymień baterie, gdy zaświeci się symbol rozładowanych baterii (5).

Urządzenie wyłącza się samo, czy to normalne?

Tak, ArcoMaster 40 posiada funkcję AutoShut Off po 3 minutach bezczynności w celu oszczędzania baterii. Możesz również wyłączyć go ręcznie, naciskając przycisk (1) przez 3 sekundy.

Jaka jest dokładność pomiaru?

Dokładność pomiaru kąta wynosi ±0,1°. Poziomice mają dokładność ±0,25 mm/m.

Jak czyścić urządzenie?

Użyj suchej, miękkiej szmatki. Unikaj rozpuszczalników, wody i ściernych środków czyszczących. Chroń urządzenie przed wilgocią i uderzeniami.

Co robić w przypadku awarii?

Najpierw sprawdź baterie. Jeśli problem będzie się utrzymywał, skontaktuj się z serwisem Laserliner lub zwróć kompletne urządzenie wraz z fakturą do autoryzowanego dystrybutora. Nie otwieraj urządzenia samodzielnie, gdyż grozi to utratą gwarancji.

INSTRUKCJA OBSŁUGI ArcoMaster 40 Laserliner

Cyfrowy elektroniczny kątomierz z wewnętrznym i zewnętrznym wskazaniem kątów od 0° do 220°. Składane i wysuwane w obie strony ramię pomiarowe może być przedłużane. Dwie dodatkowe libelki pozioma i pionowa oraz 2 podświetlane oraz obracane o 180° wyświetlacze.

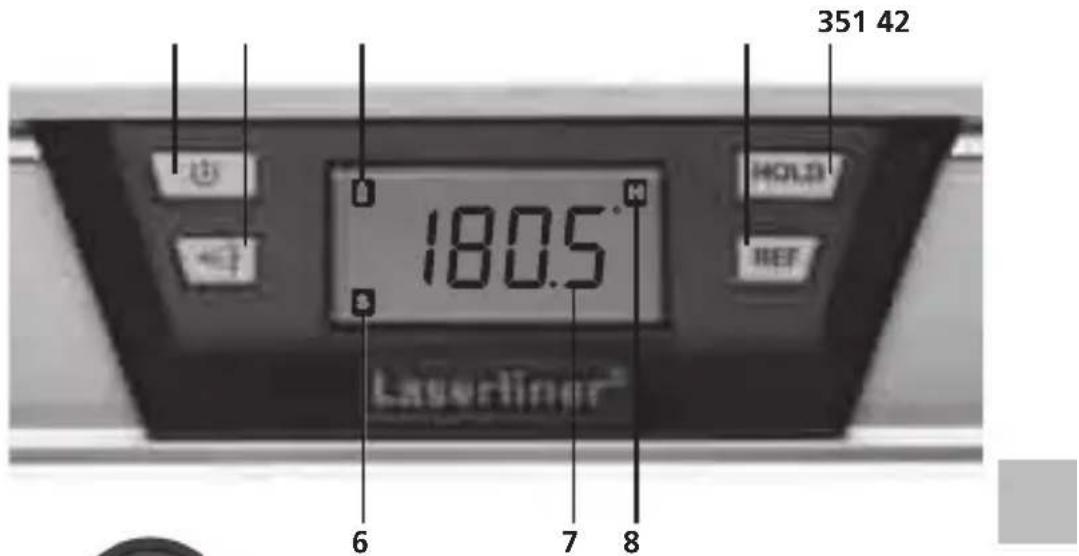

351 42 180.5° 6 7 8 Lassdiner

Przyciski

1. Włącznik wyświetlacza obrotowego 180°
2. Dwusieczna kąta
3. Funkcja zatrzymania wyniku pomiaru
4. Funkcja ustawiania wartości kąta wzorcowego

Wyświetlacz

1. Wskaznik poziomu baterii: bateria pusta
2. Symbol trybu wzorcowego
3. Wartość pomiaru kąta
4. Wskaźnik funkcji zatrzymania wyniku

ArcoMaster 40/60

1. Uchwyt do zawieszania
2. Libelka pionowa
3. Libelka pozioma
4. Ramię pomiarowe składane i wysuwane w obie strony
5. Krawędź przyłożenia
6. Podstawa / powierzchnia pomiarowa
7. Przegub

Strona tylna:

1. Komora baterii
2. Dwustronny wyświetlacz

Włożenie baterii:

Otwórz komorę baterii (16) na tylnej ściance przyrządu i włóż dwie nowe baterie (Typ AA/LR6) zgodnie z oznaczeniami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Baterie należy wymienić, gdy zapali się symbol baterii (5).

Włączanie i pomiar:

Przyrząd ArcoMaster może mierzyć kąty o wartościach od 0° do 220°.

• Włącz przyrząd przyciskiem (1).
• Przez kilka sekund widoczne są wszystkie wskazania wyświetlacza.
• Przyłoż ramię pomiarowe do miejsca pomiaru, wartość pomiaru kąta pojawi się na wyświetlaczu (7) w zależności od kąta pomiędzy ramieniem bazowym i wysuwanym ramieniem pomiarowym.
• Wartość pomiaru odczytać można na obu wyświetlaczach.

WSKAZÓWKA: Dźwięki o małym natężeniu powstające w przegubie powodowane są przez precyzyjny czujnik i uwarunkowane konstrukcją przyrządu.

Funkcja zatrzymania kąta (HOLD)

- Wyniki pomiaru mogą za pomocą przycisku (3) być zatrzymane i po przeniesieniu poprzez naciśnięcie przycisku (3) usunięte.

Obracany o 180° wyświetlacz

- Przy pomiarach kątów ponad głową, poprzez powtarzane krótkie przyciskanie przycisku (1) wyświetlacz obracany jest o 180°.

Zmiana wartości kąta wzorcowego:

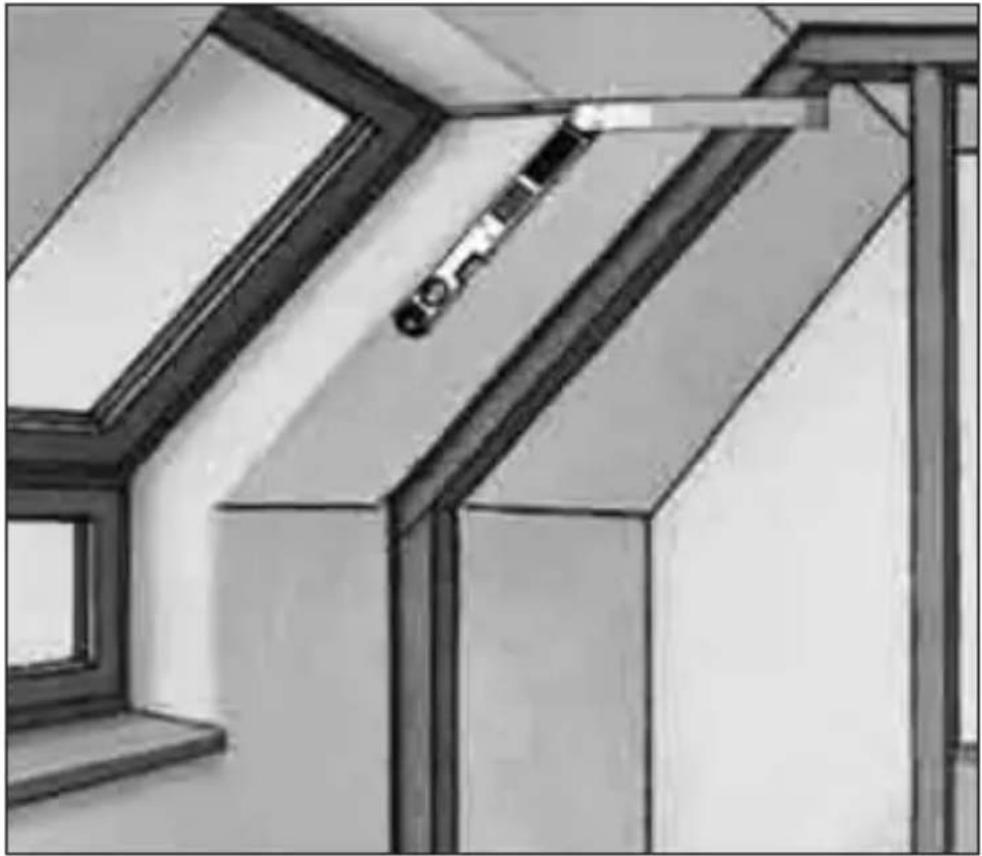

- Przyciskiem (4) można przenosić różnice kątów: Przyłożyć przyrząd do wybranego kąta i wcisnąć przycisk (4). Wyświetlacz zmienia wartość na "0,0°" i ukazuje się dodatkowo wskazanie (S). Wymagany kąt wzorcowy jest ustawiony i może być przenoszony na inne przedmioty. Za pomocą tej funkcji można dodatkowo mierzyć różnice kątów.

WAŻNE: Po przeniesieniu wszystkich kątów: Usunąć zachowaną nową wartość kąta wzorcowego; w tym celu należy wielokrotnie naciskać przycisk REF. Także poprzez wyłączenie/ włączenie urządzenia wartość REF zostanie usunięta.

Funkcja poziomicy:

- Libelka pionowa i pozioma (9, 10) informują o ustawieniu względem powierzchni pomiarowej (14).

Wyłączenie / AutoShut Off:

- Aby wyłączyć przyrząd, naciśnij przycisk (1) i trzymaj wciśnięty przez co najmniej 3 sek. W stanie spoczynku przyrząd wyłącza się automatycznie.

Dane techniczne:

Dokładność libelek ± 0,25^ mm/m

Dokładność ± 0,1^

Zakres pomiaru 0 - 220^

AutoShut Off 3 min

Długość ramienia 40 / 60 40 / 60 cm

Zasilanie 2 × 1.5V (typ AA/LR06)

Wymiary 40 420 × 57 × 40 mm (s x w x g)

Wymiary 60 600 × 57 × 40 mm (s x w x g)

Masa 40 0,8 kg

Masa 60 1,05 kg

Numer ArtykułuArcoMaster 40 075.130A

Numer ArtykułuArcoMaster 60 075.131A

Zastrzega się możliwość zmian technicznych 11.2008

Gwarancja:

Czas gwarancji wynosi 2 lata od daty zakupu. Gwarancja nie obejmuje uszkodzeń powstałych na wskutek złego użytkowania lub złego składowania. Gwarancja traci ważnooć w przypadku i ingerencji nieautoryzowanego serwisu. W przypadku potrzeby skorzystania z gwarancji, zapakuj urządzenie wraz z kopią rachunku i wyślij do najbliższego przedstawicielstwa lub bezpośrednio do fabryki Umarex-Laserliner.
