Tipo de producto	Pantómetro electrónico digital
Marca	Laserliner
Modelo	ArcoMaster 40
Rango de medición de ángulo	0° a 220°
Precisión de medición de ángulo	±0,1°
Precisión de los niveles de burbuja	±0,25 mm/m
Longitud de brazo	40 cm
Dimensiones (L x A x P)	420 x 57 x 40 mm
Peso	0,8 kg
Alimentación eléctrica	2 pilas AA/LR6 (1,5 V cada una)
Autonomía / Apagado automático	3 minutos de inactividad
Pantalla	LCD bilateral, retroiluminado, giratorio 180°
Funciones principales	Medición continua de ángulo, congelar valor (HOLD), modificación de referencia (REF), bisectriz, nivel de burbuja integrado (vertical y horizontal)
Particularidades	Brazo de medición plegable y telescópico en ambos lados, ojal de suspensión
Garantía	2 años a partir de la fecha de compra
Mantenimiento y limpieza	Limpiar con un paño seco; evitar disolventes y humedad excesiva
Seguridad	Respetar la polaridad de las pilas; reemplazar las pilas cuando aparezca el símbolo de pilas vacías
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de Laserliner; no abrir el aparato usted mismo
Información general	Sujeto a modificaciones técnicas; referencia 075.130A

Preguntas frecuentes - ArcoMaster 40 Laserliner

¿Cómo encender el ArcoMaster 40?

Presione la tecla ENCENDIDO/APAGADO (tecla 1) ubicada en el teclado. El aparato se enciende y muestra todos los segmentos durante unos segundos antes de pasar al modo de medición.

¿Cuál es el rango de medición de ángulo?

El ArcoMaster 40 puede medir ángulos de 0° a 220° de forma continua.

¿Cómo congelar un valor de ángulo medido?

Presione la tecla HOLD (tecla 3) para congelar el valor mostrado. Presione de nuevo para volver a la medición en directo.

¿Qué significa el modo REF y cómo usarlo?

El modo REF (tecla 4) permite definir un ángulo de referencia. Coloque el aparato en el ángulo deseado, presione REF: la pantalla cambia a 0,0° (con un símbolo S). Luego puede transferir este ángulo a otros objetos. Para desactivar, presione REF nuevamente o apague el aparato.

¿Cómo girar la pantalla para leer el ángulo por encima de uno?

Presione varias veces brevemente la tecla ENCENDIDO/APAGADO (tecla 1) para girar la pantalla 180°.

¿Qué pilas usar y cómo reemplazarlas?

Use dos pilas AA/LR6 de 1,5 V. Abra el compartimento de pilas en la parte trasera del aparato, respete la polaridad indicada. Reemplace las pilas cuando se encienda el símbolo de pilas vacías (5).

El aparato se apaga solo, ¿es normal?

Sí, el ArcoMaster 40 tiene un Apagado automático después de 3 minutos de inactividad para ahorrar pilas. También puede apagarlo manualmente presionando la tecla (1) durante 3 segundos.

¿Cuál es la precisión de medición?

La precisión de medición de ángulo es de ±0,1°. Los niveles de burbuja tienen una precisión de ±0,25 mm/m.

¿Cómo limpiar el aparato?

Use un paño seco y suave. Evite disolventes, agua y limpiadores abrasivos. Proteja el aparato de la humedad y golpes.

¿Qué hacer en caso de mal funcionamiento?

Verifique primero las pilas. Si el problema persiste, contacte al servicio postventa de Laserliner o lleve el aparato completo con la factura a un distribuidor autorizado. No abra el aparato usted mismo, de lo contrario se anulará la garantía.

MANUAL DE USUARIO ArcoMaster 40 Laserliner

Goniómetro electrónico digital con indicación de ángulo interior o exterior de 0° a 220°. Incluye brazo de medición, plegable y extensible por ambos lados, que puede alargarse. Además de nivel de burbuja horizontal y vertical incorporado y dos FlipDisplay con iluminación y posibilidad de giro de 180°.

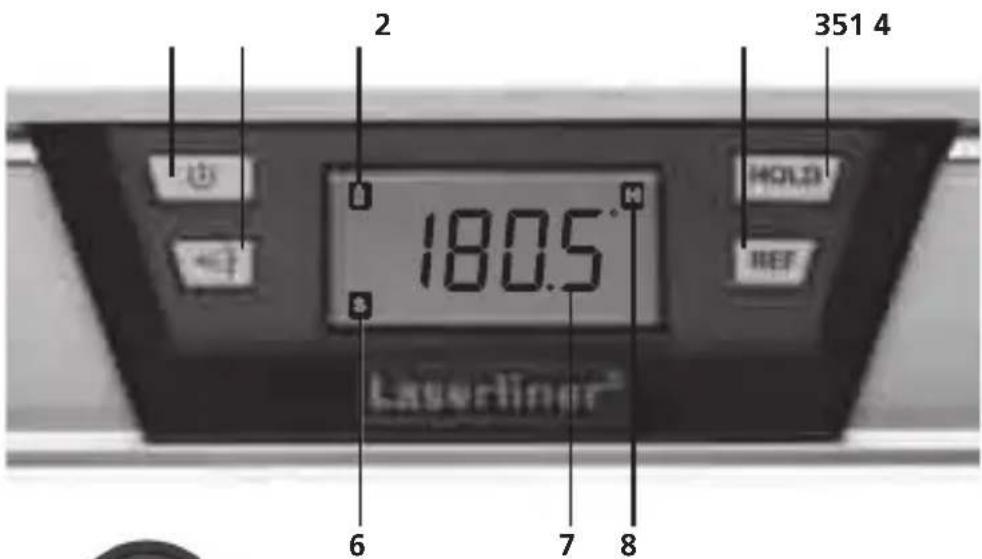

2 351 4 180.5° HOLD REF 6 7 8 Laserliner®

Teclado

1. ENCENDIDO Y APAGADO cambio de la FlipDisplay 180°
2. Bisectriz
3. Mantener medición
4. Aplicar valor de referencia

Pantalla

1. Estado de la batería: vacío
2. Símbolo del modo REF
3. Valor de la medición del ángulo
4. Indicador de HOLD

ArcoMaster 40/60

1. Arco para colgar
2. Nivel vertical
3. Nivel horizontal
4. Brazo de medición plegable y extensible por ambos lados
5. Borde de apoyo
6. Base / superfi cie de medición
7. Articulación giratoria

Parte posterior

1. Compartimento de pilas
2. Indicación LCD por dos caras

Cambio de batería

Abrir el compartimento de las pilas 16) en la parte posterior del aparato y poner dos pilas nuevas (tipo AA/LR6) siguiendo los símbolos de instalación. Coloque las pilas en el polo correcto.

- Cambie las pilas tan pronto como se encienda el símbolo de las pilas (5) en la pantalla.

Modo de encender el aparato y medir

ArcoMaster puede medir con precisión ángulos entre 0° y 220°.

• Encienda el aparato con la tecla (1).
• Durante unos segundos se muestran todos los datos de la pantalla.
• Coloque el brazo de medición en la posición deseada. La medición del ángulo se muestra en la pantalla (7), según el ángulo de abertura entre el brazo de base y el plegable.
• El resultado de la medición puede leerse en las dos pantallas.

NOTA: el ligero ruido en la articulación giratoria lo genera un sensor preciso debido a su construcción.

Mantener el ángulo (HOLD)

- Con la tecla (3) se puede fijar los resultados de la medición y ponerlos a cero después de la transmisión pulsando la tecla (3).

FlipDisplay giratorio 180°

- Para realizar mediciones por encima de la cabeza se puede girar la pantalla 180° pulsando rápidamente varias veces la tecla (1).

Cambio del valor de referencia

- La tecla (4) sirve para transmitir las referencias angulares: coloque el aparato a la inclinación deseada y pulse la tecla (4). A continuación, la indicación cambia a "0,0" y se visualiza también una (S). El ángulo de referencia deseado ya está configurado y puede ser transferido a otros objetos. Con esta función también se puede medir diferencias de ángulo.

IMPORTANTE: una vez transferidos todos los ángulos, desactive de nuevo valor de referencia configurado; para ello pulse varias veces la tecla REF. Si se apaga y enciende el aparato también se borra el valor REF.

Funcionamiento del nivel de burbuja

- Con los niveles vertical y horizontal (9, 10) se indica la inclinación a la superficie de medición (14).

Modo de apagar / AutoShut Off

- Para desconectar el aparato pulse la tecla (1) durante 3 seg. como mínimo. Si el al aparato se encuentra en estado de reposo se desconecta automáticamente.

Datos técnicos:

Precisión de los niveles ± 0,25^ mm/m

Precisión ± 0,1^

Gama de medición 0 - 220^

AutoShut Off 3 min

Longitud del brazo 40 / 60 40 / 60 cm

Alimentación 2 × 1.5V (tipo AA/LR06)

Medidas 40 420 × 57 × 40 mm (An x Al x F)

Medidas 60 600 × 57 × 40 mm (An x Al x F)

Peso 40 0,8 kg

Peso 60 1,05 kg

N° Artículo ArcoMaster 40 075.130A

N° Artículo ArcoMaster 60 075.131A

Sujeto a modificaciones técnicas 11.2008

Declaración de garantía:

El período de garantía es de 2 años desde la fecha de compra. Quedan excluidos de la garantía: los daños causados por una utilización incorrecta o por un almacenaje incorrecto, por el desgaste normal y los defectos que sólo influyan insignificantemente al valor o la idoneidad de uso. La garantía se pierde por intervenciones en partes no autorizadas por nosotros. En caso de reclamación con garantía, entregue el aparato completo con toda la información correspondiente y la factura a nuestro distribuidor o envíelo a Umarex-Laserliner.

Declaración de garantía:

El período de garantía es de 2 años desde la fecha de compra. Quedan excluidos de la garantía: los daños causados por una utilización incorrecta o por un almacenaje incorrecto, por el desgaste normal y los defectos que sólo infl uyan insignifi cantemente al valor o la idoneidad de uso. La garantía se pierde por intervenciones en partes no autorizadas por nosotros. En caso de reclamación con garantía, entregue el aparato completo con toda la información correspondiente y la factura a nuestro distribuidor o envíelo a Umarex-Laserliner.
