ArcoMaster 40 - Måleudstyr Laserliner - Gratis brugsanvisning og manual

Produkttype	Digital elektronisk vinkelmåler
Mærke	Laserliner
Model	ArcoMaster 40
Måleområde for vinkel	0° til 220°
Nøjagtighed for vinkelmåling	±0,1°
Nøjagtighed for libeller	±0,25 mm/m
Grenlængde	40 cm
Dimensioner (L x H x D)	420 x 57 x 40 mm
Vægt	0,8 kg
Strømforsyning	2 AA/LR6-batterier (1,5 V hver)
Batterilevetid / Automatisk slukning	3 minutters inaktivitet
Display	Tovejs LCD, baggrundsbelyst, roterende 180°
Hovedfunktioner	Kontinuerlig vinkelmåling, fryse værdi (HOLD), referencejustering (REF), halveringslinje, integreret libelle (lodret og vandret)
Særlige kendetegn	Målegren foldbar og teleskopisk på begge sider, ophængsøje
Garanti	2 år fra købsdato
Vedligeholdelse og rengøring	Rengør med en tør klud; undgå opløsningsmidler og overdreven fugt
Sikkerhed	Overhold batteripolerne; udskift batterierne når symbolet for tomme batterier vises
Reservedele og reparationsmuligheder	Kontakt Laserliner kundeservice; åbn ikke apparatet selv
Generelle oplysninger	Tekniske ændringer forbeholdes; reference 075.130A

Ofte stillede spørgsmål - ArcoMaster 40 Laserliner

Hvordan tænder jeg ArcoMaster 40?

Tryk på TÆND/SLUK-knappen (knap 1) på tastaturet. Apparatet tænder og viser alle segmenter i et par sekunder, før det går i måletilstand.

Hvad er måleområdet for vinkel?

ArcoMaster 40 kan måle vinkler kontinuerligt fra 0° til 220°.

Hvordan fryser man en målt vinkelværdi?

Tryk på HOLD-knappen (knap 3) for at fryse den viste værdi. Tryk igen for at vende tilbage til live-måling.

Hvad betyder REF-tilstand, og hvordan bruger man den?

REF-tilstand (knap 4) gør det muligt at indstille en referencevinkel. Placer apparatet på den ønskede vinkel, tryk på REF: displayet skifter til 0,0° (med et S-symbol). Du kan derefter overføre denne vinkel til andre objekter. For at deaktivere skal du trykke på REF igen eller slukke apparatet.

Hvordan vender man displayet for at læse vinklen over sig?

Tryk flere gange kort på TÆND/SLUK-knappen (knap 1) for at rotere displayet 180°.

Hvilke batterier skal bruges, og hvordan udskiftes de?

Brug to AA/LR6-batterier på 1,5 V. Åbn batterirummet bag på apparatet, følg den angivne polaritet. Udskift batterierne, når symbolet for tomme batterier (5) vises.

Apparatet slukker af sig selv, er det normalt?

Ja, ArcoMaster 40 har en AutoShut Off efter 3 minutters inaktivitet for at spare på batterierne. Du kan også slukke manuelt ved at trykke på knap (1) i 3 sekunder.

Hvad er målenøjagtigheden?

Vinkelmålnøjagtigheden er ±0,1°. Libellernes nøjagtighed er ±0,25 mm/m.

Hvordan rengør man apparatet?

Brug en tør og blød klud. Undgå opløsningsmidler, vand og slibende rengøringsmidler. Beskyt apparatet mod fugt og stød.

Hvad gør man ved funktionsfejl?

Kontroller først batterierne. Hvis problemet fortsætter, kontakt Laserliner kundeservice eller aflever det komplette apparat med faktura til en autoriseret forhandler. Åbn ikke apparatet selv, da garantien ellers bortfalder.

BRUGSANVISNING ArcoMaster 40 Laserliner

Digital elektronik-vinkelmåler med visning af indvendig eller udvendig vinkel fra 0° til 220°. Det udklappelige og i begge sider udtrækbare måleben kan forlænges. Ekstra vertikalt og horisontalt vaterpas samt 2 oplyste og drejelige fl ip-displays 180°.

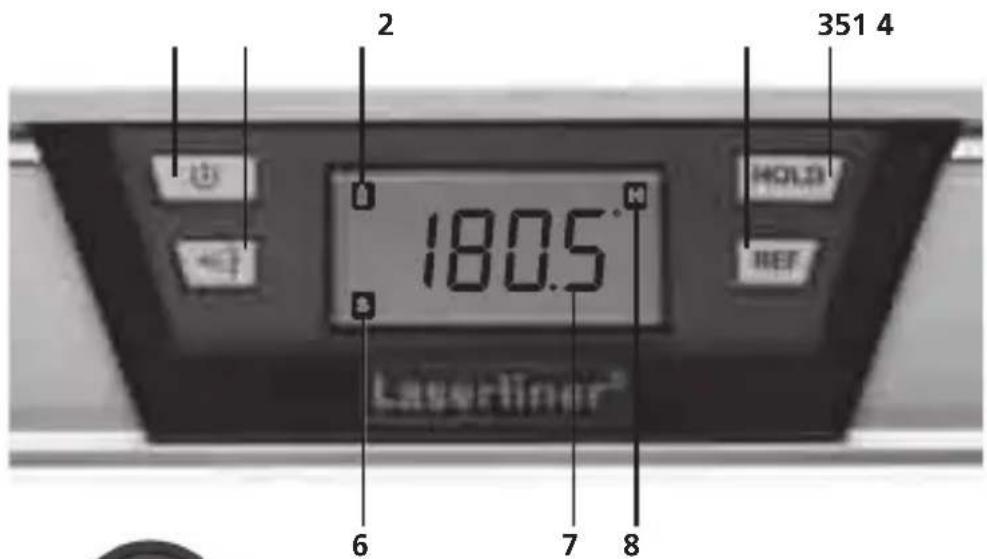

2 351 4 180.5° HOLD REF 6 7 8 Laserliner®

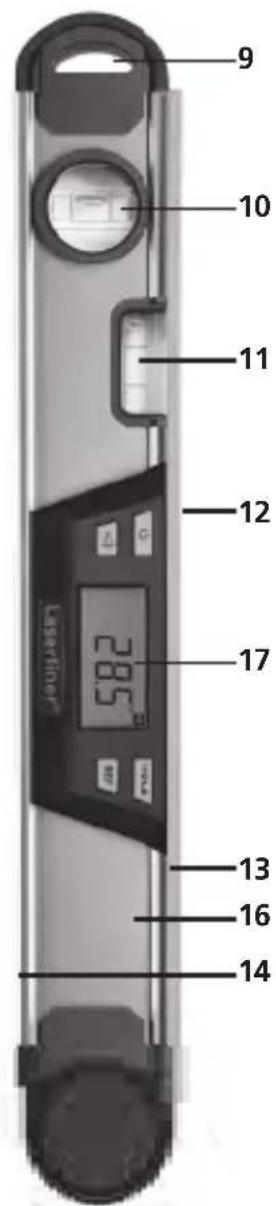

9 10 11 12 17 2.85 13 16 14

Keypad

1. TIL-/FRA-Omstilling 180° fl ip-display
2. Vinkelhalverende
3. Fastfrys måleværdi
4. Sæt vinkel-referenceværdi

Display

1. Batteri-indikator: Afl adet
2. Symbol for REF-modus
3. Værdi vinkelmåling
4. FRYS-indikator (HOLD)

ArcoMaster 40/60

1. Ophæng
2. Vertikalt vaterpas
3. Horisontalt vaterpas
4. Måleben udklappeligt og udtrækbart i begge sider
5. Anlægskant
6. Basis/målefl ade
7. Drejeled

Bagside

1. Batterikammer
2. LCD-display på begge sider

Isætning af batterier:

Man åbner batterikammeret (16) på enhedens bagside og indsætter to nye batterier (type AA/LR6) iht. installationssymbolerne. Vær opmærksom på korrekt polaritet.

- Batterierne skal skiftes, så snart batterisymbolet (5) lyser.

Tænding og måling:

ArcoMaster kan måle vinkler kontinuerligt fra 0° til 220°.

• Tænd enheden ved at trykke på tasten (1).
• Alle displayets symboler vises i et par sekunder.
• Afsæt målebenene på det ønskede sted; vinkelmålingsværdien vises på displayet (7) alt efter åbningsvinklen mellem basisben og det udklappelige måleben.
• Måleværdien kan aflæses på begge displays.

BEMÄRK: Pga. enhedens konstruktionsmåde kan der høres en svag lyd fra drejeleddet hidrørende fra en præcis føler.

Frys vinkel (HOLD)

- Måleresultaterne kan fastlåses via tasten (3) og nulstilles efter overførslen ved at trykke på tasten (3).

180° drejeligt flip-display

- Ved måling af en vinkel over hovedhøjde kan man dreje displayet 180° ved gentagne gange at trykke kortvarigt på tasten (1).

Ændring af vinkel-referenceværdien:

- Med tasten (4) kan man overføre vinkeldifferencer: Afsæt den ønskede vinkel, og tryk på tasten (4). Herefter skifter visningen til "0,0°", og der vises desuden et (S). Den ønskede referencevinkel er sat, og nu kan vinklen overføres til andre genstande. Desuden kan man måle en vinkeldifference med denne funktion.

VIGTIGT: Når alle vinkler er overført: Husk at deaktivere den nye vinkel-referenceværdi; dette gøres ved at trykke flere gange på tasten REF. REF-værdien slettes også, hver gang enheden tændes/slukkes.

Vaterpas-funktion:

- På det vertikale og det horisontale vaterpas (9, 10) vises indjusteringen af målefladen (14).

Slukning / auto-slukning:

- Man slukker enheden ved at holde tasten (1) inde i mindst 3 sekunder. I hviletilstand slukker enheden automatisk.

Tekniske data:

Vaterpas-nøjagtighed ± 0,25^ mm/m

Nøjagtighed ± 0,1^

Måleområde 0 - 220^

Auto-slukning 3 min

Vinkelbenslængde 40 / 60 40 / 60 cm

Strømforsyning 2 × 1.5V (type AA/LR06)

Dimensioner 40 420 × 57 × 40 mm (B x H x D))

Dimensioner 60 600 × 57 × 40 mm (B x H x D)

Vægt 40 0,8 kg

Vægt 60 1,05 kg

Artikel-nr. ArcoMaster 40 075.130A

Artikel-nr. ArcoMaster 60 075.131A

Forbehold for tekniske ændringer 11.2008

Garanti:

Garantiperioden er to år fra købsdato. Fra garantien er undtaget skader, der kan tilbageføres til usaglig brug, forkert oplagring, normal slitage eller mangler, der ikke har indflydelse på funktionsdygtigheden. Ved eventuel reklamation, skal instrumentet sendes til forhandleren med reklamationsårsag og en kopi af fakturaen eller til UMAREX-Laserliner.
