Type de produit	Pantomètre électronique numérique
Marque	Laserliner
Modèle	ArcoMaster 40
Plage de mesure d'angle	0° à 220°
Précision de mesure d'angle	±0,1°
Précision des niveaux à bulle	±0,25 mm/m
Longueur de branche	40 cm
Dimensions (L x H x P)	420 x 57 x 40 mm
Poids	0,8 kg
Alimentation électrique	2 piles AA/LR6 (1,5 V chacune)
Autonomie / Extinction automatique	3 minutes d'inactivité
Affichage	LCD bilatéral, rétroéclairé, rotatif 180°
Fonctions principales	Mesure continue d'angle, figer la valeur (HOLD), modification de référence (REF), bissectrice, niveau à bulle intégré (vertical et horizontal)
Particularités	Branche de mesure pliable et télescopique des deux côtés, œillet de suspension
Garantie	2 ans à compter de la date d'achat
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants et l'humidité excessive
Sécurité	Respecter la polarité des piles ; remplacer les piles dès l'affichage du symbole de piles vides
Pièces détachées et réparabilité	Contacter le service après-vente Laserliner ; ne pas ouvrir l'appareil soi-même
Informations générales	Sous réserve de modifications techniques ; référence 075.130A

FOIRE AUX QUESTIONS - ArcoMaster 40 Laserliner

Comment allumer l'ArcoMaster 40 ?

Appuyez sur la touche MARCHE/ARRET (touche 1) située sur le clavier. L'appareil s'allume et affiche tous les segments quelques secondes avant de passer en mode mesure.

Quelle est la plage de mesure d'angle ?

L'ArcoMaster 40 peut mesurer des angles de 0° à 220° en continu.

Comment figer une valeur d'angle mesurée ?

Appuyez sur la touche HOLD (touche 3) pour figer la valeur affichée. Appuyez à nouveau pour revenir à la mesure en direct.

Que signifie le mode REF et comment l'utiliser ?

Le mode REF (touche 4) permet de définir un angle de référence. Positionnez l'appareil sur l'angle souhaité, appuyez sur REF : l'affichage passe à 0,0° (avec un symbole S). Vous pouvez ensuite reporter cet angle sur d'autres objets. Pour désactiver, appuyez de nouveau sur REF ou éteignez l'appareil.

Comment retourner l'affichage pour lire l'angle au-dessus de soi ?

Appuyez plusieurs fois brièvement sur la touche MARCHE/ARRET (touche 1) pour faire pivoter l'affichage de 180°.

Quelles piles utiliser et comment les remplacer ?

Utilisez deux piles AA/LR6 de 1,5 V. Ouvrez le compartiment à piles au dos de l'appareil, respectez la polarité indiquée. Remplacez les piles dès que le symbole de piles vides (5) s'allume.

L'appareil s'éteint tout seul, est-ce normal ?

Oui, l'ArcoMaster 40 dispose d'un AutoShut Off après 3 minutes d'inactivité pour économiser les piles. Vous pouvez aussi l'éteindre manuellement en appuyant sur la touche (1) pendant 3 secondes.

Quelle est la précision de mesure ?

La précision de mesure d'angle est de ±0,1°. Les niveaux à bulle ont une précision de ±0,25 mm/m.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. Évitez les solvants, l'eau et les nettoyants abrasifs. Protégez l'appareil de l'humidité et des chocs.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les piles. Si le problème persiste, contactez le service après-vente Laserliner ou rapportez l'appareil complet avec la facture chez un distributeur agréé. N'ouvrez pas l'appareil vous-même sous peine d'annulation de la garantie.

MODE D'EMPLOI ArcoMaster 40 Laserliner

Pantomètre électronique numérique avec affi chage d'angle intérieur ou extérieur de 0° à 220°. La branche de mesure pliable et télescopique des deux côtés peut être allongée. Bulle horizontale et verticale supplémentaire et 2 affi chages fl ip lumineux et rotatifs sur 180°.

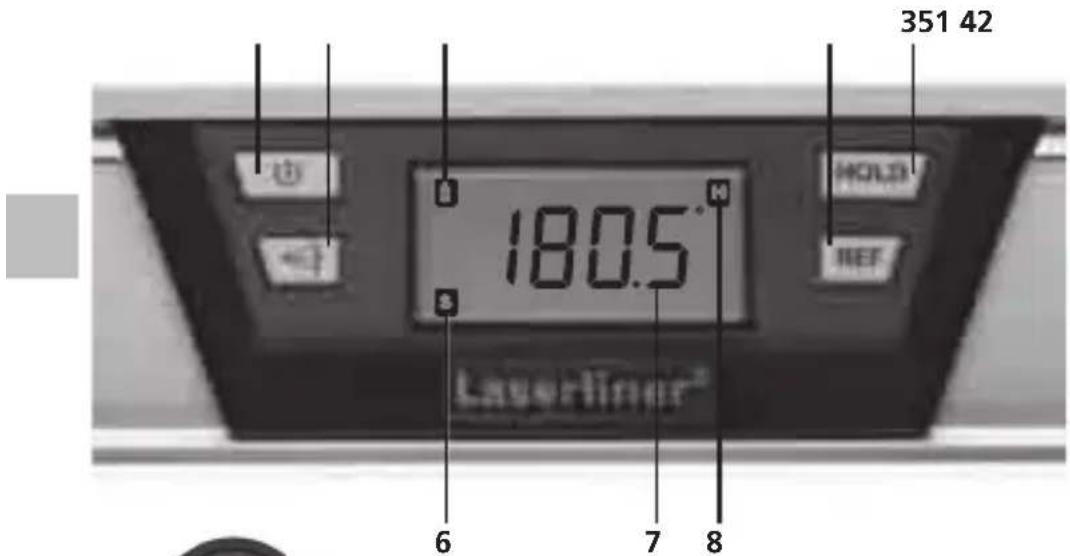

351 42 180.5° HOLD REF 6 7 8 Laserliner®

9 10 11 12 17 28.5 13 16 14

Clavier

1. MARCHE / ARRET – commutation en affi chage fl ip 180°
2. Bissectrice
3. Figer la valeur de mesure
4. Régler la valeur de référence de l'angle

Affi cheur

1. Affi cheur des piles : vide
2. Symbole de mode REF
3. Résultat de mesure d'angle
4. Affi chage HOLD

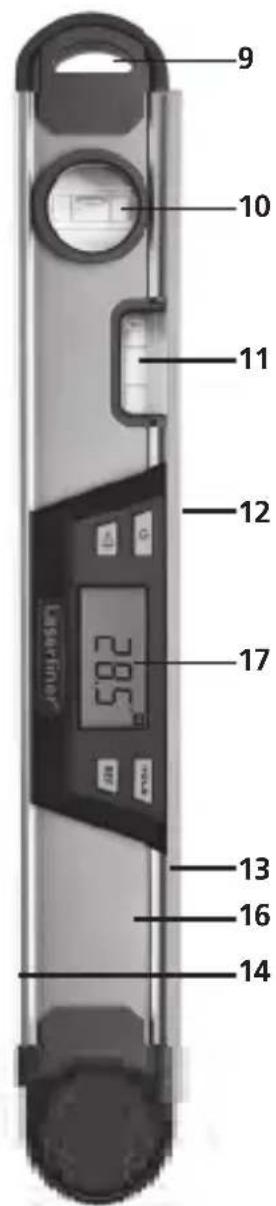

ArcoMaster 40/60

1. Œillet de suspension
2. Bulle verticale
3. Bulle horizontale
4. Branche de mesure pliable et télescopique des deux côtés
5. Arête de positionnement
6. Base / surface de mesure
7. Articulation

Face arrière

1. Compartiment à piles
2. Affi chage LCD bilatéral

Introduire les piles :

Ouvrir le compartiment à piles (16) situé au dos de l'appareil et introduire deux piles neuves (type AA/LR6) en respectant les symboles de pose.

Veiller à ce que la polarité soit correcte.

- Remplacer les piles dès que le symbole de piles (5) s'allume.

Mise en marche et mesure :

ArcoMaster peut mesurer en continu des angles de 0° à 220°.

• Mettre l'appareil en marche en appuyant sur la touche (1).
• Tous les éléments d'affi chage sont affi chés quelques secondes.
• Placer la branche de mesure à l'endroit voulu ; la valeur de l'angle mesuré s'affi che sur l'affi cheur (7) indiquant l'ouverture de l'angle entre la branche de base et la branche de mesure pliable.
• La valeur mesurée est lisible sur les deux affi cheurs.

Remarque : Le bruit faible au niveau de l'articulation, produit par un capteur de précision, est dû à la conception.

Figer la mesure de l'angle (HOLD)

- La touche (3) permet de fi ger les résultats de la mesure ; après leur report, revenir à la mesure initiale en appuyant sur la touche (3).

Affi chage fl ip rotatif sur 180°

- Pour lire la valeur d'un angle mesuré au-dessus de soi, il suffi t d'appuyer plusieurs fois brièvement sur la touche (1) pour faire tourner l'affi cheur de 180°.

Modifi cation de la valeur de référence de l'angle

- La touche (4) permet de reporter les différences d'angle ; positionner l'appareil sur l'angle voulu et appuyer sur la touche (4). L'affi chage passe ensuite à « 0,0° » accompagné d'un (S). L'angle de référence voulu est déterminé, cet angle peut alors être reporté sur d'autres objets. Cette fonction sert par ailleurs à mesurer une différence d'angle.

IMPORTANT : Après le report de tous les angles, désactiver à nouveau la nouvelle valeur de référence d'angle ; à cet effet, appuyer à nouveau sur la touche REF. La valeur REF est aussi supprimée au moment où l'instrument est allumé/éteint.

Fonction niveau à bulle

- Les bulles verticale et horizontale (9, 10) indiquent l'orientation par rapport à la surface de mesure (14)

Arrêt / AutoShut Off

- Pour arrêter l'appareil, appuyer sur la touche (1) pendant 3 secondes au moins. L'appareil s'éteint automatiquement au repos.

Données Techniques:

Précision des bulles ± 0,25^ mm/m
Précision ± 0,1^
Plage de mesure 0 – 220°
AutoShut Off 3 min
Longueur de branche40/6040/60 cm
Alimentation électrique 2 x 1.5V (type AA/LR06)
Dimensions40420 x 57 x 40 mm	(larg. x haut. x prof.)
Dimensions60600 x 57 x 40 mm	(larg. x haut. x prof.)
Poids400,8 kg
Poids601,05 kg
Référence:ArcoMaster 40 075.130A
Référence:ArcoMaster 60 075.131A
Sous réserve de modifi cations techniques 11.2008

Déclaration de garantie :

La garantie est valide pendant les deux années suivant la date d'achat. Sont exclus de la garantie: Des dommages dus à une utilisation inadaptée ou à un entreposage incorrect, l'usure normale ou des défauts qui n'ont qu'une faible influence sur la valeur ou l'aptitude à l'emploi. La garantie s'annule en cas d'inter vention à des endroits non autorisés par nous. Si la garantie s'applique, retournez l'appareil complet, tous les renseignements ainsi que la facture à l'un de nos distributeurs ou envoyez-le à Umarex-Laserliner.
