Producttype	Digitale elektronische hoekmeter
Merk	Laserliner
Model	ArcoMaster 40
Meethoekbereik	0° tot 220°
Nauwkeurigheid hoekmeting	±0,1°
Nauwkeurigheid waterpas	±0,25 mm/m
Beenlengte	40 cm
Afmetingen (L x H x D)	420 x 57 x 40 mm
Gewicht	0,8 kg
Voeding	2 AA/LR6 batterijen (1,5 V elk)
Automatische uitschakeling	3 minuten inactiviteit
Display	LCD dubbelzijdig, verlicht, 180° draaibaar
Belangrijkste functies	Continue hoekmeting, waarde vasthouden (HOLD), referentie instellen (REF), bissectrice, ingebouwde waterpas (verticaal en horizontaal)
Bijzonderheden	Meetbeen inklapbaar en uitschuifbaar aan beide zijden, ophangoog
Garantie	2 jaar vanaf aankoopdatum
Onderhoud en reiniging	Reinigen met droge doek; vermijd oplosmiddelen en overmatig vocht
Veiligheid	Let op polariteit batterijen; vervang batterijen zodra het symbool voor lege batterijen verschijnt
Onderdelen en repareerbaarheid	Neem contact op met de Laserliner klantenservice; open het apparaat niet zelf
Algemene informatie	Technische wijzigingen voorbehouden; referentie 075.130A

Veelgestelde vragen - ArcoMaster 40 Laserliner

Hoe zet ik de ArcoMaster 40 aan?

Druk op de AAN/UIT-toets (toets 1) op het toetsenbord. Het apparaat wordt ingeschakeld en toont alle segmenten enkele seconden voordat het overschakelt naar de meetmodus.

Wat is het meethoekbereik?

De ArcoMaster 40 kan hoeken meten van 0° tot 220° continu.

Hoe kan ik een gemeten hoekwaarde vasthouden?

Druk op de HOLD-toets (toets 3) om de weergegeven waarde vast te houden. Druk nogmaals om terug te keren naar directe meting.

Wat betekent de REF-modus en hoe gebruik ik deze?

De REF-modus (toets 4) maakt het mogelijk een referentiehoek in te stellen. Plaats het apparaat op de gewenste hoek, druk op REF: de weergave gaat naar 0,0° (met symbool S). U kunt deze hoek vervolgens overbrengen naar andere objecten. Om uit te schakelen, drukt u nogmaals op REF of schakelt u het apparaat uit.

Hoe kan ik het display omdraaien om de hoek boven mij af te lezen?

Druk meerdere keren kort op de AAN/UIT-toets (toets 1) om het display 180° te draaien.

Welke batterijen gebruiken en hoe vervang ik ze?

Gebruik twee AA/LR6-batterijen van 1,5 V. Open het batterijvak aan de achterzijde van het apparaat, let op de aangegeven polariteit. Vervang de batterijen zodra het symbool voor lege batterijen (5) oplicht.

Het apparaat schakelt zichzelf uit, is dat normaal?

Ja, de ArcoMaster 40 heeft een automatische uitschakeling na 3 minuten inactiviteit om batterijen te sparen. U kunt het ook handmatig uitschakelen door de toets (1) 3 seconden ingedrukt te houden.

Wat is de meetnauwkeurigheid?

De nauwkeurigheid van de hoekmeting is ±0,1°. De waterpassen hebben een nauwkeurigheid van ±0,25 mm/m.

Hoe reinig ik het apparaat?

Gebruik een droge, zachte doek. Vermijd oplosmiddelen, water en schurende reinigingsmiddelen. Bescherm het apparaat tegen vocht en stoten.

Wat te doen bij een storing?

Controleer eerst de batterijen. Als het probleem aanhoudt, neem dan contact op met de Laserliner klantenservice of breng het apparaat compleet met aankoopbon naar een erkende dealer. Open het apparaat niet zelf, anders vervalt de garantie.

GEBRUIKSAANWIJZING ArcoMaster 40 Laserliner

Digitale elektronische hoekmeter met binnen- en buitenhoekweergave van 0°-220°. De in- en uitklapbare en aan beide zijden uitschuifbare meetpoot kan worden verlengd. Extra verticale en horizontale libel en 2 verlichte en draaibare FlipDisplays 180°.

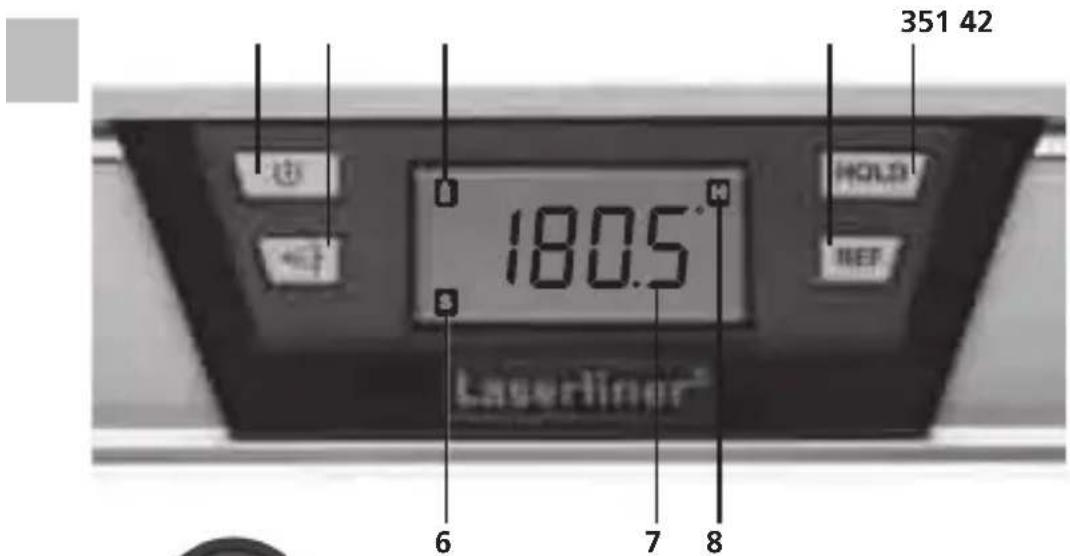

351 42 HOLD REF 180.5° 6 7 8 Laserliner®

Toetsenbord

1. AAN-/UIT-omschakeling 180° FlipDisplay
2. Deellijn
3. Meetwaarde vasthouden
4. Hoek-referentiewaarde instellen

Display

1. Batterijindicator: leeg
2. Symbool voor REF-modus
3. Waarde hoekmeting
4. HOLD-weergave

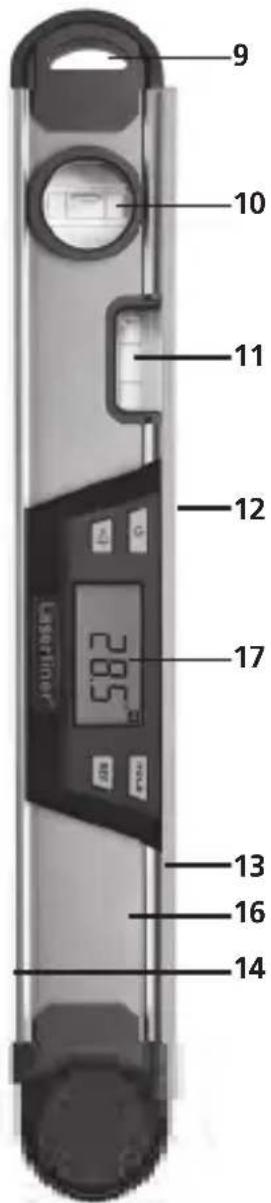

ArcoMaster 40/60

1. Ophanging
2. Verticale libel
3. Horizontale libel
4. Meetpoot klapbaar en aan beide zijden uitschuifbaar
5. Aanlegrand
6. Basis / meetoppervlak
7. Draaischarnier

Achterzijde

1. Batterijvakje
2. LC-display aan beide zijdeng

9 10 11 12 17 285 13 16 14

Batterijen plaatsen:

Open het batterijvakje (16) aan de achterzijde van het apparaat en plaats twee batterijen (type AA/LR6) overeenkomstig de installatiesymbolen.

Let daarbij op de juiste polariteit.

- Vervang de batterijen zodra het batterijsymbool (5) brandt.

Inschakelen en meten:

De ArcoMaster kan hoeken van 0° - 220° constant meten.

• Schakel het apparaat in met toets (1).
• Alle displaymeldingen worden gedurende een paar seconden weergegeven.
• Plaats de meetpoten tegen het gewenste punt, de waarde van de hoekmeting verschijnt op het display (7) al naargelang de openingshoek tussen de basismeetpoot en de klapbare meetpoot.
• De meetwaarde kan op beide displays worden afgelezen.

OPMERKING: het zachte geluid in het draaischarnier wordt constructiegebonden gegenereerd door een ingebouwde exacte sensor.

Hoek vasthouden (HOLD)

- De meetresultaten kunnen met toets (3) gefi xeerd en na het overdragen door indrukken van toets (3) teruggezet worden.

180° draaibaar FlipDisplay

- Wanneer hoeken bovenhoofds gemeten moeten worden, kunt u het display 180° draaien door herhaaldelijk kort op de toets (1) te drukken.

Veranderen van de hoek-referentiewaarde

- Met toets (4) kunnen hoekverschillen worden overgedragen: leg de gewenste hoek aan en druk op de toets (4). Vervolgens schakelt de weergave naar "0,0°" en er verschijnt bovendien een (S). De gewenste referentiewaarde is ingesteld en de hoek kan worden overgedragen op andere voorwerpen. Met deze functie kunt u bovendien een hoekverschil meten.

BELANGRIJK! Na het overdragen van alle hoeken: deactiveer de nieuwe hoek-referentiewaarde weer; druk daarvoor herhaaldelijk op de toets REF. Bij het in-/uitschakelen wordt de REF-waarde eveneens gewist.

Waterpasfunctie:

- Met de verticale en horizontale libellen (9, 10) wordt de uitlijning aan het meetoppervlak (14) weergegeven.

- Om het apparaat uit te schakelen houdt u de toets (1) min. 3 sec. lang ingedrukt. In rusttoestand schakelt het apparaat automatisch uit.

De garantieperiode bedraagt 2 jaar vanaf koopdatum. Van de garantie uitgesloten: schade die terug te voeren is op ondoelmatig gebruik of verkeerde opslag, normale slijtage en gebreken die de waarde of de gebruiksgeschiktheid slechts onbeduidend beïnvloeden. Bij ingrepen door niet door ons geautoriseerde servicepunten komt de garantie te vervallen. In geval van een garantieclaim dient u het apparaat met alle informatie en met de rekening bij een van onze handelaren te geven of naar Umarex-Laseliner te sturen.
