Produkttyp	Digitaler elektronischer Winkelmesser
Marke	Laserliner
Modell	ArcoMaster 40
Winkelmessbereich	0° bis 220°
Winkelgenauigkeit	±0,1°
Genauigkeit der Wasserwaagen	±0,25 mm/m
Schenkellänge	40 cm
Abmessungen (L x H x T)	420 x 57 x 40 mm
Gewicht	0,8 kg
Stromversorgung	2 AA/LR6-Batterien (je 1,5 V)
Betriebsdauer / Automatische Abschaltung	3 Minuten Inaktivität
Display	Beidseitiges LCD, hintergrundbeleuchtet, 180° drehbar
Hauptfunktionen	Kontinuierliche Winkelmessung, Messwert halten (HOLD), Referenzänderung (REF), Winkelhalbierende, integrierte Wasserwaage (vertikal und horizontal)
Besonderheiten	Klappbarer und teleskopischer Messschenkel auf beiden Seiten, Aufhängeöse
Garantie	2 Jahre ab Kaufdatum
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Lösungsmittel und übermäßige Feuchtigkeit vermeiden
Sicherheit	Batteriepolarität beachten; Batterien ersetzen, sobald das Symbol für leere Batterien angezeigt wird
Ersatzteile und Reparaturfähigkeit	Kontaktieren Sie den Laserliner-Kundendienst; Öffnen Sie das Gerät nicht selbst
Allgemeine Informationen	Technische Änderungen vorbehalten; Referenz 075.130A

Häufig gestellte Fragen - ArcoMaster 40 Laserliner

Wie schalte ich den ArcoMaster 40 ein?

Drücken Sie die Taste EIN/AUS (Taste 1) auf der Tastatur. Das Gerät schaltet sich ein und zeigt für einige Sekunden alle Segmente an, bevor es in den Messmodus wechselt.

Was ist der Winkelmessbereich?

Der ArcoMaster 40 kann kontinuierlich Winkel von 0° bis 220° messen.

Wie kann ich einen gemessenen Winkelwert fixieren?

Drücken Sie die Taste HOLD (Taste 3), um den angezeigten Wert zu fixieren. Drücken Sie erneut, um zur Live-Messung zurückzukehren.

Was bedeutet der REF-Modus und wie wird er verwendet?

Der REF-Modus (Taste 4) ermöglicht die Einstellung eines Referenzwinkels. Positionieren Sie das Gerät auf dem gewünschten Winkel, drücken Sie REF: Die Anzeige wechselt auf 0,0° (mit einem S-Symbol). Sie können diesen Winkel dann auf andere Objekte übertragen. Zum Deaktivieren drücken Sie erneut REF oder schalten Sie das Gerät aus.

Wie kann ich die Anzeige umdrehen, um den Winkel über mir abzulesen?

Drücken Sie mehrmals kurz die Taste EIN/AUS (Taste 1), um die Anzeige um 180° zu drehen.

Welche Batterien verwenden und wie wechselt man sie?

Verwenden Sie zwei AA/LR6-Batterien mit 1,5 V. Öffnen Sie das Batteriefach auf der Rückseite des Geräts, beachten Sie die angegebene Polarität. Ersetzen Sie die Batterien, sobald das Symbol für leere Batterien (5) aufleuchtet.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, der ArcoMaster 40 verfügt über eine AutoShut Off-Funktion nach 3 Minuten Inaktivität, um die Batterien zu schonen. Sie können das Gerät auch manuell ausschalten, indem Sie die Taste (1) 3 Sekunden lang drücken.

Was ist die Messgenauigkeit?

Die Winkelgenauigkeit beträgt ±0,1°. Die Wasserwaagen haben eine Genauigkeit von ±0,25 mm/m.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie Lösungsmittel, Wasser und scheuernde Reinigungsmittel. Schützen Sie das Gerät vor Feuchtigkeit und Stößen.

Was tun bei Funktionsstörungen?

Überprüfen Sie zuerst die Batterien. Wenn das Problem weiterhin besteht, kontaktieren Sie den Laserliner-Kundendienst oder bringen Sie das vollständige Gerät mit der Rechnung zu einem autorisierten Händler. Öffnen Sie das Gerät nicht selbst, da dies zum Erlöschen der Garantie führt.

BEDIENUNGSANLEITUNG ArcoMaster 40 Laserliner

Digitaler Elektronik-Winkelmesser mit Innen- oder Außenwinkelanzeige von 0° – 220°. Der klapp- und beidseitig ausziehbare Messschenkel kann verlängert werden. Zusätzliche Vertikal- und Horizontal-Libelle und 2 beleuchtete sowie drehbare FlipDisplays 180°.

351 42 HOLD REF 180.5° 6 7 8 Laserliner®

9 10 11 12 17 285 13 16 14 15

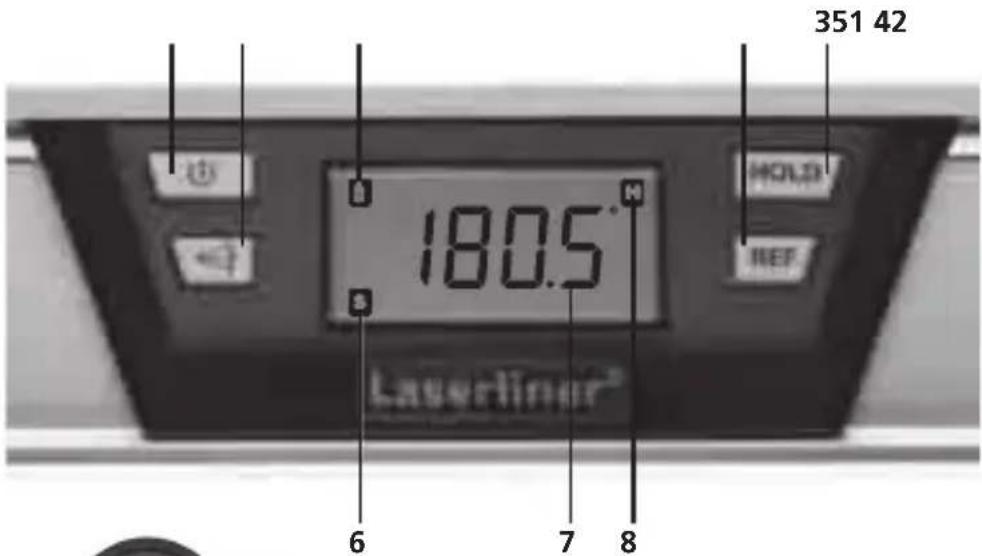

Tastatur

1. AN-/AUS – Umschaltung 180° FlipDisplay
2. Winkelhalbierende
3. Messwert halten
4. Winkel-Referenzwert setzen

Display

1. Batterieanzeige: leer
2. Symbol für REF-Modus
3. Wert Winkelmessung
4. HOLD-Anzeige

ArcoMaster 40/60

1. Aufhängung
2. Vertikallibelle
3. Horizontallibelle
4. Messschenkel klappbar und beidseitig ausziehbar
5. Anlegekante
6. Basis / Messfl äche
7. Drehgelenk

Rückseite

1. Batteriefach
2. LCD-Anzeige beidseitig

Batterien einlegen:

Batteriefach (16) auf der Rückseite des Gerätes öffnen, und zwei neue Batterien (Typ AA/LR6) gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

• Die Batterien wechseln, sobald das Batteriesymbol (5) aufl euchtet.

Einschalten und Messen:

Der ArcoMaster kann Winkel kontinuierlich von 0° – 220° messen.

• Schalten Sie das Gerät mit Taste (1) ein.
• Die komplette Displayanzeige wird für ein paar Sekunden angezeigt.
- Die Messschenkel an die gewünschte Stelle anlegen, der Wert der Winkelmessung erscheint im Display (7) je nach Öffnungswinkel zwischen dem Basisschenkel und klappbarem Messschenkel.
- Der Messwert ist auf beiden Displays abzulesen.

HINWEIS: Das geringfügige Geräusch im Drehgelenk wird durch einen präzisen Sensor konstruktionsbedingt erzeugt.

Winkel halten (HOLD)

- Die Messergebnisse können durch Taste (3) fi xiert und nach dem Übertragen durch drücken der Taste (3) zurückgesetzt werden.

180° drehbares FlipDisplay

- Werden Winkel über Kopf gemessen, wird durch wiederholtes kurzes drücken der Taste (1) das Display um 180° gedreht.

Ändern des Winkel-Referenzwertes:

• Mit Taste (4) können Winkeldifferenzen übertragen werden:
  Den gewünschten Winkel anlegen und die Taste (4) drücken.
  Anschließend wechselt die Anzeige auf "0,0°" und es erscheint zusätzlich ein (S). Der gewünschte Referenzwinkel ist gesetzt und kann der Winkel auf andere Gegenstände übertragen werden.
  Zusätzlich kann man mit dieser Funktion eine Winkeldifferenz messen.

WICHTIG: Nach dem alle Winkel übertragen sind: Den neuen

Winkel-Referenzwert wieder deaktivieren; dazu Taste REF wiederholt drücken. Beim Ein-/ Ausschalten wird der REF-Wert ebenfalls gelöscht.

Wasserwaagenfunktion:

- Mit den Vertikal- und Horizontallibellen (9, 10) wird die Ausrichtung zur Messfl äche (14) angezeigt.

Ausschalten/ AutoShut Off:

- Zum Ausschalten des Gerätes die Taste (1) mind. 3 Sek. lang drücken. Im Ruhezustand schaltet sich das Gerät automatisch aus.

Technische Daten:

Libellengenauigkeit ± 0,25^ mm/m

Genauigkeit ± 0,1^

Messbereich 0 - 220^

AutoShut Off 3 min

Schenkellänge40 / 6040 / 60 cm

Stromversorgung 2 x 1.5V (Typ AA/LR06)

Abmessungen40420 x 57 x 40 mm (B x H x T)

Abmessungen60600 x 57 x 40 mm (B x H x T)

Gewicht400,8 kg

Gewicht601,05 kg

Artikel-Nr.ArcoMaster 40 075.130A

Artikel-Nr.ArcoMaster 60 075.131A

Technische Änderungen vorbehalten 11.2008

Garantieerklärung:

Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Von der Garantie sind ausgenommen: Schäden, die auf unsachgemäßen Gebrauch oder falscher Lagerung zurückzuführen sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit nur unerheblich beeinfl ussen. Bei Eingriffen nicht von uns autorisierter Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das vollständige Gerät mit allen Informationen, sowie Rechnung einem unserer Händler oder senden Sie es an Umarex-Laserliner.

Technische gegevens:

Exactheid van de libellen ± 0,25^ mm/m

Nauwkeurigheid ± 0,1^

Meetbereik 0 - 220^

AutoShut Off 3 min

Pootlengte40 / 6040 / 60 cm

Voeding 2 x 1.5V (type AA/LR06)

Afmetingen40420 x 57 x 40 mm ( B x H x D )

Afmetingen60600 x 57 x 40 mm ( B x H x D )

Gewicht400,8 kg

Gewicht601,05 kg

Artikelnr.ArcoMaster 40 075.130A

Artikelnr.ArcoMaster 60 075.131A

Technische wijzigingen voorbehouden 11.2008

Garantieverklaring:
