Typ produktu	Monitor LCD
Marka	NEC
Model	MultiSync LCD1560VM
Rozmiar ekranu	15 cali (przekątna)
Optymalna rozdzielczość	1024 x 768
Waga (ze stojakiem)	maks. 3,5 kg
Zasilanie	220-240 V AC, 50/60 Hz
Złącza	VGA (D-Sub 15-pin), DVI (opcjonalnie), wejście audio, wyjście słuchawkowe
Regulacje	Pochylanie, podnoszenie/opuszczanie, obrót (pivot)
Funkcje wyświetlania	Menu ekranowe (OSM), automatyczna regulacja, kontrola koloru (RGB, sRGB, NATIVE)
Audio	Wbudowane głośniki, gniazdo słuchawkowe, wyciszenie
Konserwacja	Miękka, niestrzępiąca się szmatka, bez płynnych środków czyszczących
Bezpieczeństwo	Nie otwierać obudowy, odłączyć w przypadku rozlania płynu, używać zatwierdzonego przewodu
Normy	EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024; ENERGY STAR
Alternatywny montaż	Zgodny z VESA (75 x 75 mm), stosować z elastycznym ramieniem (dołączone śruby)
Dołączone akcesoria	Przewód zasilający, kabel wideo VGA, kabel audio, instrukcja obsługi, płyta CD
Gwarancja	Patrz instrukcja obsługi lub sprzedawca

Często zadawane pytania - MultiSync LCD1560VM NEC

Jak podłączyć komputer Macintosh do monitora?

Użyj przejściówki kabla dla Macintosh MultiSync (nie dołączona): podłącz mini złącze D-SUB 15-pin kabla wideo do przejściówki, a następnie podłącz przejściówkę do komputera. Niektóre Macintoshe nie wymagają przejściówki.

Co zrobić, gdy ekran wyświetla 'Brak sygnału'?

Sprawdź, czy kabel wideo jest prawidłowo podłączony do komputera i monitora. Upewnij się, że komputer jest włączony, a rozdzielczość jest obsługiwana (zalecana 1024x768). Komunikat znika po naciśnięciu klawisza EXIT.

Jak ustawić jasność i kontrast?

Użyj poleceń OSM: naciśnij przycisk sterowania (<, >, -, +), aby otworzyć menu, przejdź do ustawień JASNOŚĆ i KONTRAST, a następnie dostosuj za pomocą przycisków - i +.

Jak zresetować wszystkie ustawienia fabryczne?

W menu OSM wybierz NARZĘDZIA > USTAWIENIA FABRYCZNE. Przytrzymaj przycisk RESET przez kilka sekund. Możesz także zresetować pojedyncze ustawienie, podświetlając je i naciskając RESET.

Jak czyścić ekran LCD?

Używaj miękkiej, niestrzępiącej się i nieściernej szmatki. Nigdy nie używaj środków czyszczących, płynów do szyb ani cieczy. Wycieraj delikatnie bez naciskania.

Dlaczego pozostaje obraz szczątkowy (persystencja)?

Dzieje się tak po długotrwałym wyświetlaniu nieruchomego obrazu. Aby go usunąć, wyłącz monitor na czas równy czasowi poprzedniego wyświetlania. Aby tego uniknąć, używaj ruchomego wygaszacza ekranu.

Jak używać słuchawek z monitorem?

Podłącz słuchawki do gniazda z przodu (oznaczonego symbolem ⚡). Dźwięk z głośników zostanie wyłączony. Możesz także regulować głośność za pomocą poleceń OSM.

Jak zablokować przyciski OSM, aby uniknąć przypadkowych zmian?

Naciśnij przycisk SELECT, a następnie przytrzymaj przycisk +, aż pojawi się komunikat 'Przyciski OSM zablokowane'. Aby odblokować, powtórz tę samą czynność.

Jaka jest optymalna rozdzielczość monitora?

Optymalna rozdzielczość to 1024 x 768. Jeśli używana jest inna rozdzielczość, może pojawić się komunikat o błędzie. Możesz wyłączyć to ostrzeżenie w menu NARZĘDZIA > BŁĄD ROZDZIELCZOŚCI.

Jak zamontować monitor na ramieniu lub uchwycie VESA?

Zdejmij oryginalną podstawę, odkręcając cztery śruby z tyłu po zdjęciu pokrywy na zawiasach. Następnie przymocuj monitor do ramienia zgodnego z VESA (75x75 mm) za pomocą dołączonych śrub. Maksymalna głębokość śrub wynosi 8,6 mm.

INSTRUKCJA OBSŁUGI MultiSync LCD1560VM NEC

Podręcznik użytkownika

Uwagi dotyczące zasilania monitora .... Polski-1

Ostrzeżenie, Uwaga ...... Polski-2

Deklaracja ...... Polski-2

Podłączenie monitora ...... Polski-3

Instalacja monitora ...... Polski-3

Przyciski ...... Polski-8

Zalecenia eksploatacyjne.... Polski-11

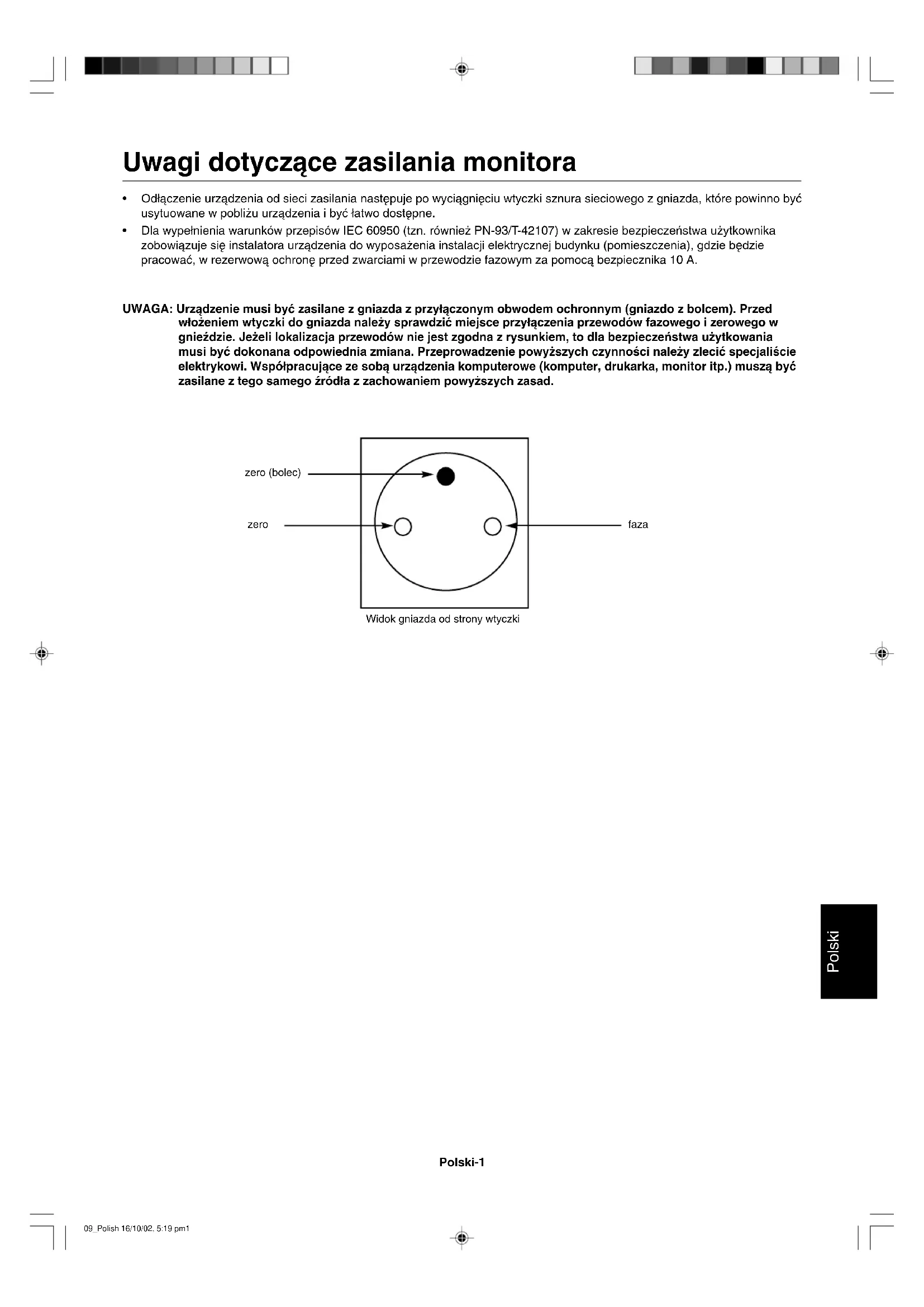

Uwagi dotyczące zasilania monitora

• Odłączenie urządzenia od sieci zasilania następuje po wyciągnięciu wtyczki sznura sieciowego z gniazda, które powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne.
• Dla wypełnienia warunków przepisów IEC 60950 (tzn. również PN-93/T-42107) w zakresie bezpieczeństwa użytkownika zobowiązuje się instalatora urządzenia do wyposażenia instalacji elektrycznej budynku (pomieszczenia), gdzie będzie pracować, w rezerwową ochronę przed zwarciami w przewodzie fazowym za pomocą bezpiecznika 10 A.

UWAGA: Urządzenie musi być zasilane z gniazda z przyłączonym obwodem ochronnym (gniazdo z bolcem). Przed włożeniem wtyczki do gniazda należy sprawdzić miejsce przyłączenia przewodów fazowego i zerowego w gnieździe. Jeżeli lokalizacja przewodów nie jest zgodna z rysunkiem, to dla bezpieczeństwa użytkowania musi być dokonana odpowiednia zmiana. Przeprowadzenie powyższych czynności należy zlecić specjaliście elektrykowi. Współpracujące ze sobą urządzenia komputerowe (komputer, drukarka, monitor itp.) muszą być zasilane z tego samego źródła z zachowaniem powyższych zasad.

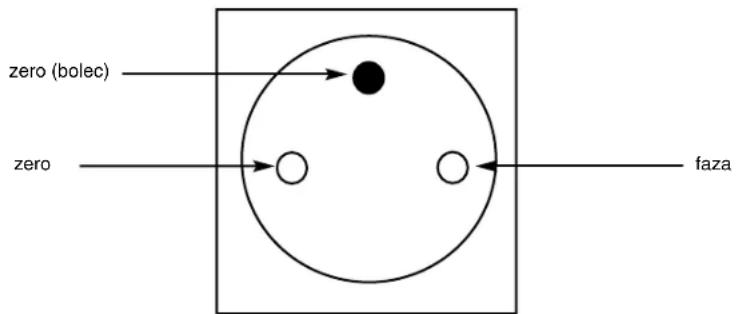

zero (bolec) zero faza

Widok gniazda od strony wtyczki

OSTRZEŻENIE

W CELU UNIKNIĘCIA NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM NIE NALEŻY WYSTAWIAĆ MONITORA NA DESZCZ LUB NA DZIAŁANIE WILGOCI. NALEŻY TAKŻE SPRAWDZIĆ, CZY BOLCE WTYCZKI KABLA ZASILAJĄCEGO SĄ PRAWIDŁOWO WŁOŻONE DO GNIAZDA ZASILAJĄCEGO LUB GNIAZDA PRZEDŁUŻACZA. WTYCZKI NIE NALEŻY WKŁADAĆ DO GNIAZDA NA SIŁĘ.

NIE NALEŻY OTWIERAĆ OBUDOWY, PONIEWAŻ WEWNĄTRZ ZNAJDUJĄ SIĘ ELEMENTY POD WYSOKIM NAPIĘCIEM. WSZELKIE PRACE SERWISOWE MOŻE WYKONYWAĆ JEDYNIE WYKWALIFIKOWANY PERSONEL.

UWAGA

NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM • NIE OTWIERAĆ

UWAGA: ZDJĘCIE OBUDOWY GROZI PORAŻENIEM PRĄDEM ELEKTRYCZNYM. WEWNĄTRZ MONITORA NIE MA ŻADNYCH ELEMENTÓW, KTÓRE UŻYTKOWNIK MÓGŁBY SAMODZIELNIE NAPRAWIAĆ. WSZELKIE PRACE SERWISOWE MOŻE WYKONYWAĆ JEDYNIE WYKWALIFIKOWANY PERSONEL.

Ten symbol ostrzega użytkownika, że nieizolowane elementy wewnątrz znajdują się pod tak dużym napięciem, że może ono spowodować porażenie prądem elektrycznym. Jakikolwiek bezpośredni kontakt z dowolnym elementem wewnątrz obudowy jest niebezpieczny.

Ten symbol ostrzega użytkownika, że istotne informacje dotyczące pracy i obsługi monitora znajdują się w załączonej literaturze. W związku z tym należy się szczegółowo z nimi zapoznać w celu uniknięcia problemów.

Ostrzeżenie:

Podłączając monitor MultiSync LCD1560VM w Europie do prądu zmiennego o napięciu 220-240 V, należy wykorzystać kabel zasilający dostarczony wraz z monitorem.

W Wielkiej Brytanii do zasilania monitora należy stosować przewód zgodny ze standardem brytyjskim z zaprasowaną wtyczką zawierającą czarny bezpiecznik (5 A), którego parametry zostały dobrane do pracy z tym sprzętem. Jeżeli przewód zasilający nie został dostarczony razem z monitorem, należy skontaktować się z dostawcą.

Jeżeli monitor MultiSync LCD1560VM ma być zasilany w Australii prądem zmiennym o napięciu 220-240 V, to należy stosować kabel zasilający dostarczony razem z monitorem. Jeżeli przewód zasilający nie został dostarczony razem z monitorem, należy skontaktować się z dostawcą.

We wszystkich pozostałych przypadkach należy stosować przewód zasilający odpowiedni do parametrów sieci zasilającej prądu zmiennego oraz zgodny ze standardami bezpieczeństwa danego kraju.

Deklaracja

Deklaracja producenta

Niniejszym stwierdza się, że monitor kolorowy MultiSync LCD1560VM (L152EM) spełnia wymagania zawarte w następujących dokumentach:

Dyrektywą Rady 73/23/EEC: - EN 60950

Dyrektywą Rady 89/336/EEC:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

i oznaczony

NEC-Mitsubishi Electric Visual

Systems, Corp.

Znak B przyznany przez POLSKIE CENTRUM BADAN I CERTYFIKACJI

ENERGY STAR jest znakiem towarowym zarejestrowanym w Stanach Zjednoczonych.

Jako partner ENERGY STAR ^® , firma NEC-Mitsubishi Electronics Display of America, Inc. deklaruje, że ten monitor spełnia zalecenia ENERGY STAR w zakresie sprawności energetycznej. Znak ENERGY STAR nie oznacza, że EPA promuje jakiekolwiek produkty lub usługi.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A I XGA są zarejestrowanymi znakami handlowymi firmy International Business Machines Corporation.

Apple i Macintosh są zarejestrowanymi znakami handlowymi firmy Apple Computer Inc.

Microsoft i Windows są zarejestrowanymi znakami handlowymi firmy Microsoft Corporation.

NEC STAR jest zarejestrowanym znakiem handlowym firmy NEC Corporation.

Wszystkie inne znaki handlowe lub zarejestrowane znaki handlowe stanowią własność ich właścicieli.

Polski-2

Zawartość opakowania

Wewnątrz kartonu* z Twoim nowym monitorem NEC MultiSync LCD powinny znajdować się następujące elementy:

• Monitor MultiSync LCD1560VM z ruchomą podstawą
• Przewód zasilający
• Kabel sygnałowy
• Kabel Audio
• Podręcznik użytkownika
• CD ROM zawierający kompletny Podręcznik użytkownika w formacie PDF. Aby otworzyć Podręcznik użytkownika w formacie PDF, należy zainstalować w komputerze program Acrobat Reader 4.0.

Podręcznik użytkownika

Przewód zasilający

* Zalecamy zachować oryginalne opakowanie, które może się przydać w przypadku transportu monitora (serwis, przesyłka kurierska, itp.).

Podłączenie monitora

Aby podłączyć monitor MultiSync LCD do Twojego komputera, postępuj według poniższych wskazówek:

1. Wyłącz zasilanie komputera.

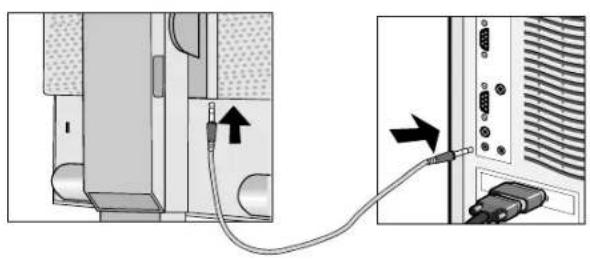

2. Podłącz jeden koniec kabla audio do gniazda "AUDIO INPUT" w tylnej części monitora, a drugi koniec do gniazda "Audio out" komputera (Rysunek A.1).
3. Komputery PC lub MAC z wyjściem cyfrowym DVI: Podłącz kabel sygnałowy DVI (wyposażenie dodatkowe) do złącza w karcie graficznej komputera (Rysunek B.1). Dokręć wszystkie śrubki.
   Komputery PC z wyjściem analogowym: Podłącz 15-pinowy kabel sygnałowy mini D-SUB do złącza karty graficznej komputera (Rysunek B.2). Dokręć wszystkie śrubki.
   Komputery MAC: Podłącz adapter MultiSync Macintosh do komputera, a następnie podłącz do adaptera 15-pinowy kabel sygnałowy mini D-SUB (Rysunek C.1). Dokręć wszystkie śrubki.

UWAGA: Niektóre komputery Macintosh nie wymagają stosowania adaptera Macintosh.

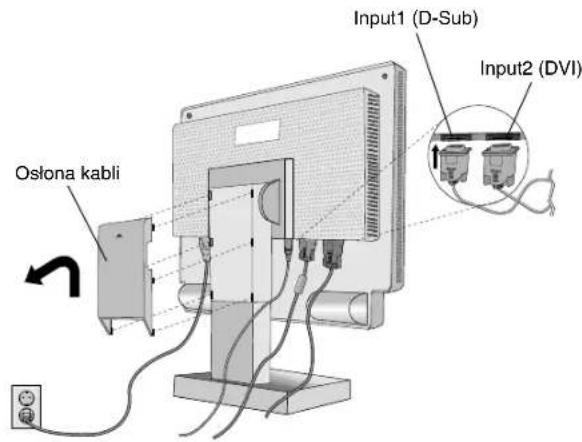

1. Zdejmij osłonę kabli. Podłącz 15-pinową końcówkę mini D-SUB kabla sygnałowego wideo oraz kabel sygnałowy DVI (wyposażenie dodatkowe) do właściwego złącza w tylnej części monitora (Rysunek D.1).
2. Słuchawki można podłączyć do gniazda "Headphones" znajdującego się w przedniej części obudowy monitora, oznaczonego "O" (Rysunek E.1). Po podłączenie słuchawek dźwięk z głośników zostaje wyłączony. Słuchawki można kupić w sklepie z artykułami elektronicznymi.
3. Podłącz jeden koniec przewodu zasilającego do monitora a drugi włącz do kontaktu elektrycznego.

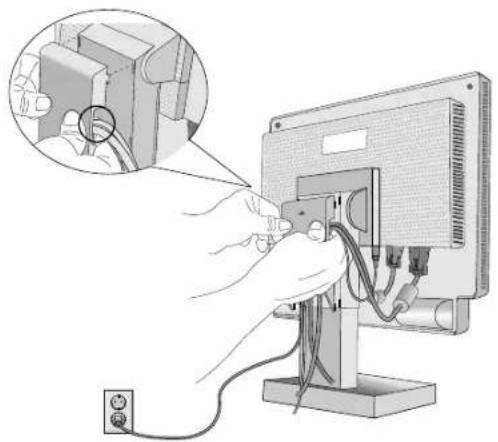

   Zbierz kable i umieść je z tyłu podstawy (Rysunek D.2). Przykryj kable osłoną do kabli, która stanowi wyposażenie dodatkowe (Rysunek D.3).
   Chowając kable, sprawdź działanie funkcji przechylania, unoszenia i obniżania ekranu monitora.

UWAGA: Zapoznaj się z częścią UWAGI niniejszej instrukcji obsługi w celu wyboru kabla zasilającego zgodnego z wymaganiami.

1. Wyłącznik umieszczony po prawej stronie monitora powinien być włączony (Rysunek F.1). Włącz monitor i komputer używając przycisków zasilania.

UWAGA: Wyłącznik umożliwia włączanie/wyłączanie monitora. Jeśli wyłącznik znajduje się w pozycji OFF (wyłączony), uruchomienie monitora za pomocą przycisku na przednim panelu nie będzie możliwe. NIE WOLNO szybko włączać i wyłączać monitora.

1. Tylko wejście analogowe: Automatyczna regulacja bezdotykowa optymalizuje ustawienia monitora w trakcie konfiguracji wstępnej dla większości zakresów częstotliwości odświeżania. Dodatkowa regulacja jest możliwa za pomocą następujących funkcji sterowania OSM:

• Automatyczna regulacja kontrastu
• Regulacja automatyczna

Dokładny opis działania poszczególnych funkcji sterowania OSM znajduje się w rozdziale Sterowanie w niniejszej Instrukcji obsługi.

UWAGA: W razie problemów przeczytaj rozdział Usuwanie usterek w niniejszej Instrukcji obsługi.

Rysunek B.1 Rysunek C.1

Adapter Macintosh (wyposażenie dodatkowe)

Osłona kabli Input1 (D-Sub) Input2 (DVI)

Rysunek D.1

Wyłącznik Przycisk zasilania

Rysunek F.1

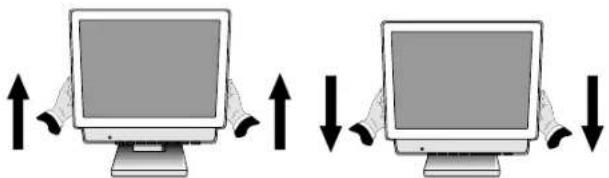

Unieś i obniż ekran monitora

Ekran monitora można unosić lub obniżać.

Aby unieść lub obniżyć ekran monitora, chwyć go obiema rękami i ustaw w żądanej pozycji (Rysunek RL.1).

Uchwyć dłońmi obie strony monitora i ustaw go w odpowiednim położeniu (Rysunek TS.1).

Rysunek TS.1
Polski-5

Demontaż podstawy monitora

Aby zamontować monitor w inny sposób, należy wykonać następujące czynności:

1. Odłącz wszystkie kable.
2. Chwyć za monitor i ustaw ekran w najwyższej pozycji.
3. Położ monitor ekranem w dół na miękkiej powierzchni (Rysunek S.1).

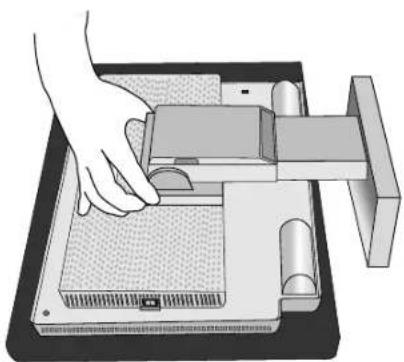

1. Zdejmij pokrywę przegubu (Rysunek R.1 i Rysunek R.2).

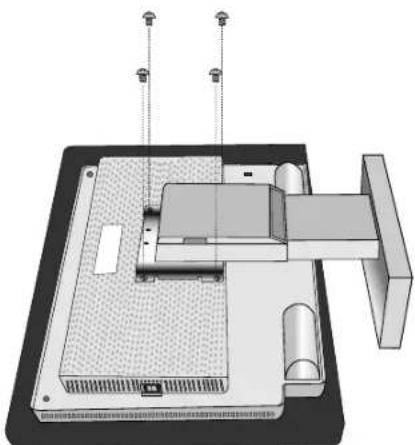

2. Odlącz podstawę, wyjmując 4 śrubki łączące ją z monitorem (Rysunek R.3). Monitor jest teraz przygotowany do zamontowania w inny sposób.
3. Podłącz kabel AC, kabel sygnałowy i kabel audio z tyłu monitora (Rysunek R.4).
4. W celu odwrócenia tego procesu wykonaj powyższe czynności w odwrotnej kolejności.

UWAGA: Używaj wyłącznie metod montażu zgodnych ze standardem VESA.

Podczas zdemontowania podstawy należy ostrożnie obchodzić się z monitorem.

ć się z monitorem.

Rysunek R.2

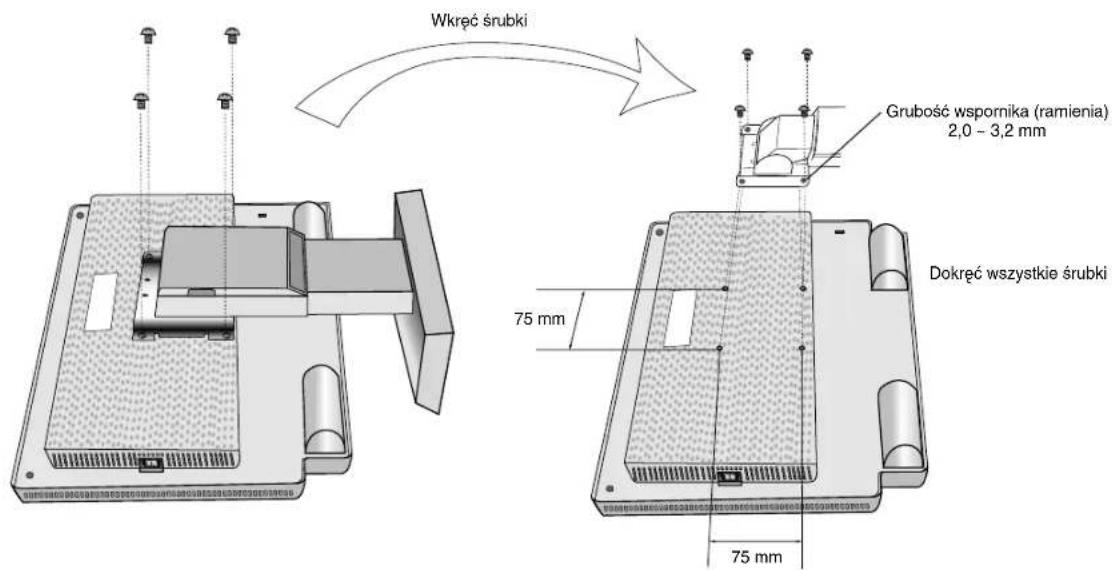

UWAGA: Ten monitor LCD jest przystosowany do montażu na ramieniu uchylnym. Podczas montażu należy stosować załączone śrubki (4 sztuki). W celu spełnienia wymagań bezpieczeństwa, monitor musi zostać przymocowany do ramienia, które zapewnia niezbędną stabilność, uwzględniając ciężar monitora. Monitor LCD można stosować wyłącznie z zatwierdzonym ramieniem (np. GS mark).

Wkręć śrubki Grubość wspornika (ramienia) 2,0 - 3,2 mm Dokręć wszystkie śrubki 75 mm 75 mm

4 ŠRUBKI
(MAKS. głębokość: 8,6 mm)
Używając innych śrubek,
sprawdź najpierw
głębokość otworu.

Przyciski sterowania OSM znajdujące się z przodu monitora mają następujące funkcje:

Menu ekranowe OSM uruchamia się po naciśnięciu przycisków (<, >, -, +, EXIT).

W celu zmiany źródła sygnału wejściowego należy nacisnąć przycisk SELECT.

UWAGA: Przed zmianą źródła sygnału wejściowego konieczne jest zamknięcie menu OSM.

Opcja Menu

EXIT Wyjście z menu OSM.

Wyjście z podmenu i powrót do menu głównego.

</> Przesuwa podświetlenie w lewo/prawo w celu wybrania opcji.

Przesuwa podświetlenie w górę lub w dół w celu wybrania opcji.

- / + Przesuwa podświetlenie w lewo /prawo w celu zwiększenia lub zmniejszenia regulacji.

SELECT Aktywna funkcja automatycznej regulacji. Wejście do funkcji menu OSM. Wejście do podmenu OSM.

RESET/MUTE Przywraca ustawienia w obrębie podświetlenia do ustawień fabrycznych.

Kiedy menu OSM nie jest wyświetlane na ekranie, dźwięk głośnika zostanie wyciszony.

UWAGA: Po naciśnięciu przycisku RESET w menu głównym i podmenu, pojawi się okno z komunikatem ostrzegawczym, które umożliwia anułowanie polecenia przywrócenia ustawień fabrycznych poprzez naciśnięcie przycisku EXIT.

Dźwięk

VOLUME (Głośność)

Sterowanie głośnością słuchawek i głośników.

Aby wyciszyć głośnik naciśnij przycisk MUTE.

Regulacja jasności/kontrastu

BRIGHTNESS (JASNOŚĆ)

Umożliwia pełną regulację jasności obrazu i tła.

CONTRAST (KONTRAST)

Regulacja jasności obrazu w stosunku do tła.

AUTO AUTO ADJUST (AUTOMATYCZNA REGULACJA) (tylko dla wejścia analogowego)

Regulacja wyświetlanego obrazu pochodzącego z niestandardowych sygnałów wejściowych wideo.

AUTO Automatyczna regulacja (tylko dla wejścia analogowego)

Automatycznie reguluje położenie obrazu, rozmiar poziomy oraz ustawienia dokładne.

Położenie obrazu (tylko dla wejścia analogowego)

☐ LEFT/RIGHT (LEWO /PRAWO)

Regulacja poziomego położenia obrazu w granicach wyświetlacza LCD.

Regulacja pionowego położenia obrazu w granicach wyświetlacza LCD.

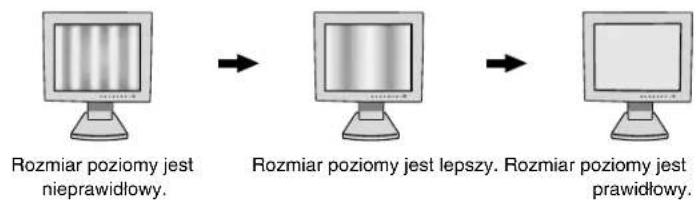

H. SIZE (ROZMIAR POZIOMY)

Regulacja poziomego rozmiaru przez zwiększenie lub zmniejszenie tego ustawienia.

Jeśli autoregulacja nie gwarantuje odpowiedniej jakości obrazu, można dokładniej skonfigurować ustawienia za pomocą funkcji "Rozmiar poziomy" (taktowanie punktowe). W tym celu można użyć wzoru testowego do usuwania mory. Funkcja ta może zmieniać szerokość obrazu. Obraz można wyśrodkować na ekranie za pomocą menu w lewo/prawo. Jeśli rozmiar poziomy zostanie ustawiony nieprawidłowo, obraz może wyglądać tak, jak na rysunku po lewej stronie. Obraz musi być jednolity.

FINE (DOKŁADNIE)

Polepsza zogniskowanie, czystość oraz stabilność obrazu przez zwiększenie lub zmniejszenie tego ustawienia.

Jeśli autoregulacja i funkcja "Rozmiar poziomy" nie gwarantuje odpowiedniej jakości obrazu, można dokładnie skonfigurować ustawienia za pomocą funkcji "Dokładność". Dzięki temu można polepszyć zogniskowanie, czystość oraz stabilność obrazu przez zwiększenie lub zmniejszenie tego ustawienia.

W tym celu można użyć wzoru testowego do usuwania mory. Jeśli ustawienia zostaną dostrojone nieprawidłowo, obraz może wyglądać tak, jak na rysunku po lewej stronie. Obraz musi być jednolity.

DOKŁADNOŚĆ jest nieprawidłowa.
DOKŁADNOŚĆ jest prawidłowa.

RGB Układ sterowania kolorami

Ustawienia fabryczne sześciu kolorów zapewniają żądane ustawienie kolorów (ustawienia fabryczne kolorów sRGB i NATIVE są standardowe i nie można ich zmienić).

R, G, B

Zwiększenie lub zmniejszenie Czerwonej, Zielonej lub Niebieskiej składowej koloru w zależności od wyboru. Zmiana koloru pokazana zostanie na ekranie, a kreski pokażą kierunek tych zmian (zwiększanie lub zmniejszanie).

sRGB

Tryb sRGB zdecydowanie poprawia wierność kolorów pulpitu przez pojedyncze, standardowe rozmieszczenie kolorów RGB. Dzięki tej obsłudze kolorów użytkownik może z łatwością i pewnością siebie przekazywać kolory bez konieczności dodatkowego zarządzania kolorami w najbardziej typowych przypadkach.

NATIVE (USTAWIENIA STANDARDOWE)

Oryginalne, fabryczne ustawienie kolorów dla wyświetlaczy LCD, bez możliwości regulacji.

Polski-9

Narzędzia

LANGUAGE (język)

Menu ekranowe OSM jest dostępne w siedmiu językach.

OSM POSITION (POŁOŻENIE MENU OSM)

Można wybrać dowolne miejsce na ekranie, w którym ma zostać wyświetlone menu OSM. Stosując funkcję Położenia menu OSM (OSM Location) można ręcznie, komendami prawo, lewo, dół, góra ustawić położenie menu.

OSM TURN OFF (CZAS WYŁĄCZENIA OSM)

Menu OSM będzie tak długo wyświetlane na ekranie, jak długo będzie używane. W podmenu Turn Off można ustawić czas wyłączenia menu po ostatnim naciśnięciu przycisku. Do wyboru są ustawienia: 10, 20, 30, 45, 60 oraz 120 sekund.

OSM LOCK OUT (Zablokowanie menu OSM)

Ta funkcja całkowicie blokuje dostęp do wszystkich funkcji menu OSM, z wyjątkiem wyciszania, regulacji głośności, jasności i kontrastu. Przy próbie otwarcia menu znajdującego się w stanie zablokowanym na ekranie pojawi się informacja, że funkcje menu zostały zablokowane. Aby włączyć blokadę menu OSM, naciśnij przycisk SELECT, a następnie przycisk "+" i przytrzymaj je jednocześnie. Aby wyłączyć blokadę menu OSM, naciśnij przycisk SELECT, a następnie przycisk "+" i przytrzymaj je jednocześnie.

RESOLUTION NOTIFIER (INFORMACJA O ROZDZIELCZOŚCI)

Optymalną rozdzielczością jest 1024 x 768. W razie wybrania opcji ON, po 30 minutach na ekranie zostanie wyświetlona informacja o tym, że rozdzielczość jest inna niż 1024 x 768.

HOT KEY (Gorący przycisk)

Umożliwia bezpośrednią regulację głośności dźwięku i jasności obrazu. Przy funkcji włączonej w pozycji ON i wyłączonym menu OSM, można regulować głośność dźwięku przy pomocy przycisków + lub -, a jasność obrazu przy pomocy < lub >. Do standardowego menu OSM można wejść naciśnięciem przycisku EXIT.

OFF TIMER (Wyłącznik czasowy)

Monitor wyłączy się automatycznie, jeżeli użytkownik wprowadzi czas wyłączenia.

FACTORY PRESET (USTAWIENIA FABRYCZNE)

Wybranie Ustawień fabrycznych w menu OSM umożliwia zresetowanie większości ustawień do ustawień fabrycznych. Należy nacisnąć przycisk RESET na kilka sekund. Poszczególne parametry mogą być przywracane do ustawień fabrycznych poprzez wybranie ich (podświetlenie) i naciśnięcie przycisku RESET.

i Informacje

Dzięki tej funkcji możliwe jest otrzymanie informacji o aktualnej rozdzielczości wyświetlanego obrazu oraz aktualnych częstotliwościach odchylania poziomego i pionowego.

MONITOR INFO. (INFORMACJE O MONITORZE)

Wyświetla nazwę modelu i numer seryjny monitora.

OSM Warning (ostrzeżenie OSM)

Po naciśnięciu przycisku EXIT ostrzeżenie OSM zniknie.

NO SIGNAL (brak sygnału): Informacja, że nie ma żadnego sygnału. Okno z tą informacją pojawia się po włączeniu zasilania, po zmianie sygnału wejściowego lub, gdy sygnał wideo jest nieaktywny.

RESOLUTION NOTIFIER (informacja o rozdzielczości): Ostrzeżenie o uruchomieniu optymalizacji rozdzielczości. Po włączeniu zasilania lub, gdy nie ma sygnału wejściowego albo, jeżeli sygnał wideo ma niewłaściwą rozdzielczość wówczas na ekranie zostanie otwarte okno Rozdzielczość. Ta funkcja może zostać wyłączona w menu Narzędzia (TOOLS).

OUT OF RANGE (poza zakresem): Zalecenie optymalizacji rozdzielczości i częstotliwości odświeżania. Po włączeniu zasilania lub po zmianie sygnału wejściowego video albo, jeżeli sygnał wejściowy nie jest właściwie taktowany zostanie wyświetlone menu Przekroczenie zakresu (Out Of Range).

Zalecenia eksploatacyjne

Zasady bezpieczeństwa i utrzymania

NALEŻY PRZESTRZEGAĆ NASTĘPUJĄCYCH ZASAD W CELU UTRZYMANIA OPTYMALNYCH PARAMETRÓW PRACY MONITORA KOLOROWEGO MULTISYNC LCD:

• NIE OTWIERAĆ MONITORA. Wewnątrz monitora nie ma żadnych elementów, które mógłby naprawić lub obsługiwać użytkownik. Zdjęcie obudowy grozi porażeniem prądem elektrycznym oraz innymi niebezpieczeństwami. Wszelkie prace serwisowe może wykonywać jedynie wykwalifikowany personel.
• Nie wolno rozlewać cieczy na obudowę monitora, ani używać go w obliżu wody.
• Nie wolno wkładać żadnych przedmiotów w szczeliny obudowy, ponieważ mogą dotykać elementów znajdujących się pod napięciem, co może spowodować zagrożenie dla zdrowia lub życia, porażenie prądem elektrycznym, pożar lub uszkodzenie sprzętu.
• Nie stawiać ciężkich przedmiotów na przewodzie zasilającym. Uszkodzenie przewodu zasilającego może spowodować porażenie prądem lub pożar.
• Nie wolno stawiać monitora na pochyłych lub niestabilnych wózkach, stojakach lub stołach, ponieważ monitor może spaść i w rezultacie ulec zniszczeniu lub niebezpiecznej awarii.
• Nie wolno kłaść żadnych przedmiotów na monitorze i nie wolno eksploatować go pod gołym niebem.
• Lampa fluorescencyjna znajdująca się wewnątrz monitora LCD zawiera rtęć. Należy postępować zgodnie z miejscowymi przepisami o ochronie środowiska podczas likwidacji monitora.

W razie zaistnienia następujących okoliczności należy niezwłocznie odłączyć komputer od gniazdka zasilającego i zwrócić się do wykwalifikowanego serwisu technicznego:

• Przewód zasilający lub gniazdo sieciowe są uszkodzone.
• Na monitor spadł ciężki przedmiot.
• Monitor był wystawiony na działanie deszczu lub wody.
• Monitor upadł i jego obudowa została uszkodzona.
• Monitor nie działa normalnie pomimo stosowania się do zaleceń zawartych w instrukcji obsługi.
• Nie zginać przewodu zasilającego.
• Nie należy eksploatować monitora w miejscach o wysokiej temperaturze, dużej wilgotności, dużym zapyleniu lub dużym zabrudzeniu smarami czy olejami.
• Nie zakrywać otworów wentylacyjnych monitora.
  • W razie uszkodzenia monitora nie wolno dotykać ciekłych kryształów.
  • W razie rozbicia szkła. Ostrożnie.

OSTRZEŻENIE

• Należy zapewnić wystarczającą wentylację wokół monitora w celu właściwego rozproszenia ciepła; Nie wolno zasłaniać otworów wentylacyjnych oraz ustawiać monitora w pobliżu grzejników lub innych źródeł ciepła. Nie wolno klaść żadnych przedmiotów na górną część monitora.
• Wyjmując wtyczkę kabla zasilającego odłączamy monitor od zasilania; Monitor powinien być zainstałowany w pobliżu gniazdka, do którego jest łatwy dostęp.
• Podczas transportu należy ostrożnie obchodzić się z monitorem. Opakowanie należy zachować na wypadek transportu monitora w przyszłości.

- Doświetlenie obrazu: Doświetleniem obrazu rozumiemy obraz resztkowy ("cienie") poprzedniego obrazu, który zostanie widzialny na kineskopie. W odróżnieniu od normalnych monitorów nie jest doświetlenie obrazu na wyświetlaczu LCD stałe, ale pomimo tego powinniśmy zapobiec zobrazowaniu jednego obrazu w dłuższym czasie.

Jeżeli masz zamiar ograniczyć doświetlenie obrazu, wyłącz monitor na taki sam czas, w jakim był zobrazowany ostatni obraz. Jeżeli na przykład był obraz na kineskopie zobrazowany godzinę a został na nim obraz resztkowy, powinieneś wyłączyć monitor także na godzinę, aby obraz zniknął.

UWAGA: Tak samo jako w razie wszystkich osobistych urządzeń zobrazowujących poleca firma NEC-Mitsubishi Electronics Display systematyczne stosowanie ściemniaczy kineskopu przy nieczynności oraz wyłączenie monitora w czasie, kiedy nie jest używany.

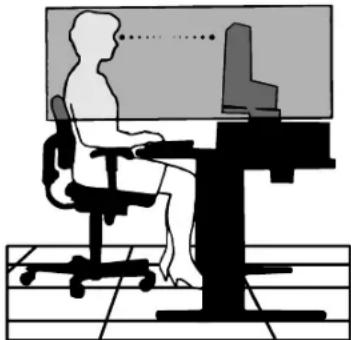

PRAWIDŁOWE USTAWIENIE MONITORA ORAZ ODPOWIEDNIA REGULACJA ZMNIEJSZAJĄ ZMĘCZENIE OCZU, RAMION i SZYI. ZALECA SIĘ STOSOWANIE DO PONIŻSZYCH WSKAZÓWEK:

• Po włączeniu zaleca się pozostawić monitor na 20 minut w celu nagrzania się.
• Należy tak ustawić wysokość monitora, aby górna część ekranu znajdowała się trochę poniżej linii wzroku. Oczy powinny być skierowane lekko w dół podczas patrzenia w środek ekranu.
• Monitor należy umieścić nie bliżej niż 40 cm i nie dalej niż 70 cm od oczu. Optymalna odległość wynosi 50 cm.
• Okresowo należy dać oczom odpocząć patrząc na przedmiot oddalony o przynajmniej 6 m. Należy często mrugać powiekami.
• Ustawić monitor pod kątem 90° do okna lub innych źródeł światła, aby zminimalizować odbicie światła. Ustawić przechył monitora tak, aby światło emitowane przez oświetlenie umieszczone na suficie nie odbijalo się od ekranu.

- Jeżeli odbijające się światło utrudnia patrzenie na ekran, należy zastosować filtrantyodblaskowy.

- Do czyszczenia ekranu monitora używaj miękkiej szmatki. Plamy trudne do usunięcia można wyczyścić miękką szmatką lekko zwilżoną łagodnym roztworem naturalnych detergentów, np. wodą z mydłem. Nie należy stosować silnych rozpuszczalników, takich jak rozpuszczalniki do lakierów, benzyna czy tez inne środki czyszczące!

- Należy ustawić jasność i kontrast monitora w celu uzyskania optymalnej widzialności.

- Uchwyty na dokumenty należy ustawiać blisko ekranu.

- Przedmioty, na które najczęściej kierowany jest wzrok (ekran lub dokumenty należy ustawić naprzeciwko siebie w celu zmniejszenia kręcenia głową podczas pisania.

- Nie zaleca się długotrwale wyświetlać ten sam obraz ponieważ może pojawić się efekt poświaty.

- Należy regularnie kontrolować wzrok.

W celu zapewnienia maksymalnej ergonomii zaleca się stosowanie do poniższych wskazówek:

• Przy korzystaniu ze standardowych sygnałów należy ustawić wartości fabryczne rozmiaru i pozycji.
• Ustawić fabrycznie wartości kolorów.
• Należy stosować sygnał bez przeplotu z szybkością odświeżania pionowego w zakresie 60-75 Hz.
• Należy unikać używania koloru niebieskiego na ciemnym tle, ponieważ jest on trudno widoczny i powoduje zmęczenie oczu z powodu małego kontrastu.

ПРЕДУПРЕЖДЕНИЕ
