MultiSync LCD1560VM - Monitor NEC - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	NEC
Modell	MultiSync LCD1560VM
Bildschirmgröße	15 Zoll (Diagonale)
Optimale Auflösung	1024 x 768
Gewicht (mit Standfuß)	max. 3,5 kg
Stromversorgung	220-240 V AC, 50/60 Hz
Anschlüsse	VGA (D-Sub 15-polig), DVI (optional), Audioeingang, Kopfhörerausgang
Einstellungen	Neigung, Höhenverstellung, Drehung (Pivot)
Anzeigefunktionen	Bildschirmmenü (OSD), automatische Einstellung, Farbsteuerung (RGB, sRGB, NATIV)
Audio	Integrierte Lautsprecher, Kopfhöreranschluss, Stummschaltung
Pflege	Weiches, fusselfreies Tuch, kein flüssiges Reinigungsmittel
Sicherheit	Gehäuse nicht öffnen, bei verschütteter Flüssigkeit Netzstecker ziehen, nur mit zugelassenem Netzkabel verwenden
Normen	EN 60950, EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024; ENERGY STAR
Alternative Montage	VESA-kompatibel (75 x 75 mm), Verwendung mit Schwenkarm (Schrauben beigelegt)
Im Lieferumfang enthaltene Zubehör	Netzkabel, VGA-Videokabel, Audiokabel, Bedienungsanleitung, CD-ROM
Garantie	Siehe Handbuch oder Händler

Häufig gestellte Fragen - MultiSync LCD1560VM NEC

Wie schließe ich einen Macintosh-Computer an den Monitor an?

Verwenden Sie den MultiSync Macintosh-Kabeladapter (nicht im Lieferumfang): Stecken Sie den Mini-D-SUB 15-poligen Stecker des Videokabels in den Adapter und verbinden Sie dann den Adapter mit dem Computer. Bei einigen Macintosh-Modellen ist kein Adapter erforderlich.

Was tun, wenn auf dem Bildschirm 'Kein Signal' angezeigt wird?

Überprüfen Sie, ob das Videokabel ordnungsgemäß an Computer und Monitor angeschlossen ist. Stellen Sie sicher, dass der Computer eingeschaltet ist und die Auflösung unterstützt wird (1024x768 empfohlen). Die Meldung verschwindet mit der EXIT-Taste.

Wie stelle ich Helligkeit und Kontrast ein?

Verwenden Sie das OSD-Menü: Drücken Sie eine der Bedientasten (<, >, -, +), um das Menü zu öffnen, navigieren Sie zu den Einstellungen HELLIGKEIT und KONTRAST und passen Sie diese mit den Tasten - und + an.

Wie setze ich alle Werkseinstellungen zurück?

Wählen Sie im OSD-Menü WERKZEUG > WERKSEINSTELLUNG. Halten Sie die RESET-Taste einige Sekunden gedrückt. Sie können auch eine einzelne Einstellung zurücksetzen, indem Sie sie markieren und RESET drücken.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein weiches, fusselfreies und nicht scheuerndes Tuch. Verwenden Sie niemals Reinigungslösung, Glasreiniger oder Flüssigkeit. Wischen Sie vorsichtig, ohne zu drücken.

Warum bleibt ein Nachbild (Einbrennen) auf dem Bildschirm?

Dies tritt nach längerer Anzeige eines statischen Bildes auf. Um es zu löschen, schalten Sie den Monitor für die gleiche Dauer wie die vorherige Anzeige aus. Verwenden Sie einen beweglichen Bildschirmschoner, um dies zu vermeiden.

Wie verwende ich Kopfhörer mit dem Monitor?

Schließen Sie die Kopfhörer an die Buchse auf der Vorderseite an (gekennzeichnet mit einem ⚡-Symbol). Der Ton der Lautsprecher wird dann ausgeschaltet. Sie können die Lautstärke auch über das OSD-Menü steuern.

Wie sperre ich das OSD-Menü, um unbeabsichtigte Änderungen zu verhindern?

Drücken Sie die SELECT-Taste und halten Sie dann die +-Taste gedrückt, bis die Meldung 'OSD gesperrt' erscheint. Zum Entsperren wiederholen Sie den Vorgang.

Was ist die optimale Auflösung des Monitors?

Die optimale Auflösung ist 1024 x 768. Bei Verwendung einer anderen Auflösung kann eine Fehlermeldung erscheinen. Sie können diese Warnung im Menü WERKZEUG > AUFLÖSUNGSFEHLER deaktivieren.

Wie montiere ich den Monitor an einem Schwenkarm oder einer VESA-Halterung?

Entfernen Sie den original Standfuß, indem Sie die vier Schrauben auf der Rückseite lösen, nachdem Sie die Scharnierabdeckung entfernt haben. Befestigen Sie dann den Monitor mit den beigelegten Schrauben am VESA-kompatiblen Arm (75x75 mm). Die maximale Schraubentiefe beträgt 8,6 mm.

BEDIENUNGSANLEITUNG MultiSync LCD1560VM NEC

Warnung, Vorsicht .... Deutsch-1

Erklärung...... Deutsch-1

Inhalt Deutschland-2

Kurzanleitung ....Deutsch-2

Bedienelemente ....Deutsch-6

Einsatzempfehlungen...... Deutsch-9

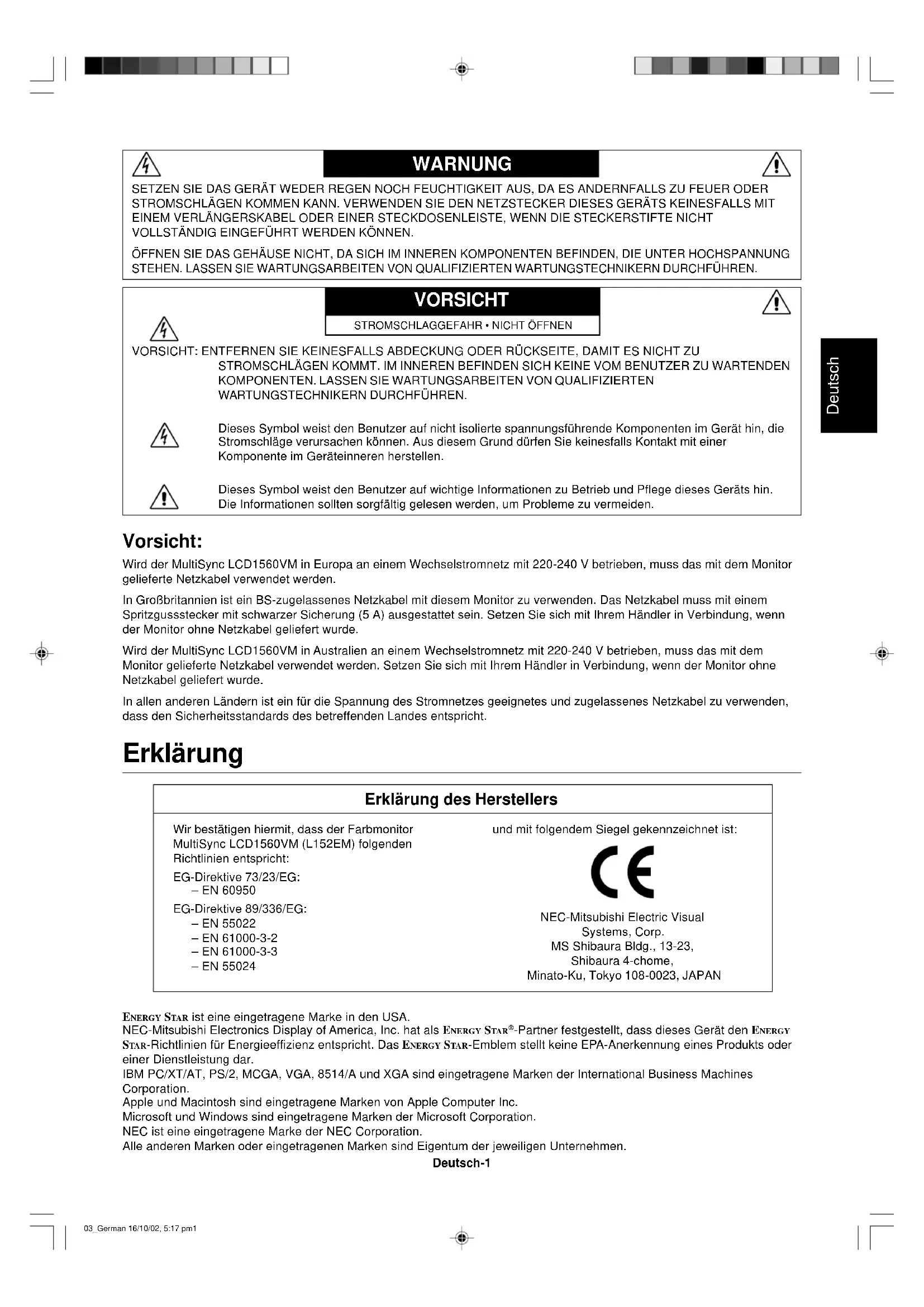

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.

ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

VORSICHT

STROMSCHLAGGEFAHR • NICHT ÖFFNEN

VORSICHT: ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN.

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.

Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

Vorsicht:

Wird der MultiSync LCD1560VM in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

Wird der MultiSync LCD1560VM in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.

Erklärung

Erklärung des Herstellers

Wir bestätigen hiermit, dass der Farbmonitor

MultiSync LCD1560VM (L152EM) folgenden

Richtlinien entspricht:

EG-Direktive 73/23/EG:

- EN 60950

EG-Direktive 89/336/EG:

- EN 55022

- EN 61000-3-2

- EN 61000-3-3

- EN 55024

und mit folgendem Siegel gekennzeichnet ist:

NEC-Mitsubishi Electric Visual

Systems, Corp.

ENERGY STAR ist eine eingetragene Marke in den USA.

NEC-Mitsubishi Electronics Display of America, Inc. hat als ENERGY STAR®-Partner festgestellt, dass dieses Gerät den ENERGY STAR-Richtlinien für Energieeffizienz entspricht. Das ENERGY STAR-Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A und XGA sind eingetragene Marken der International Business Machines Corporation.

Apple und Macintosh sind eingetragene Marken von Apple Computer Inc.

Microsoft und Windows sind eingetragene Marken der Microsoft Corporation.

NEC ist eine eingetragene Marke der NEC Corporation.

Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen.

Deutsch-1

Inhalt

Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten:

• Monitor MultiSync LCD1560VM mit verstellbarem Fuß
- Netzkabel
• Signalkabel
- Audiokabel
• Bedienungsanleitung
- CD-ROM (enthält die vollständige Bedienungsanleitung im PDF-Format). Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

MARCOS LOP190VM Necu-Meieruf Umburgium d'Alkaline Buchmann und Konzern und Technical Mechan der Umburgium Mechan und Konzern und Mechan und Konzern und Mechan und NEC NEC

Bedienungsanleitung
Netzkabel

* Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.

Kurzanleitung

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

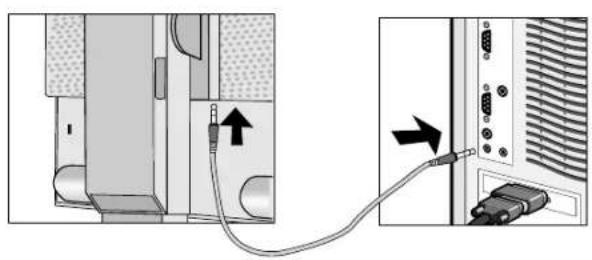

2. Verbinden Sie das Audiokabel mit der Buchse auf der Rückseite des Monitors, die mit „AUDIO INPUT“ beschriftet ist, und mit der Buchse „Audio out“ am Computer (Abbildung A.1).
3. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel (nicht mitgeliefert) mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung B.1). Ziehen Sie die Schrauben fest.
   PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung B.2). Ziehen Sie die Schrauben fest.
   Mac: Schließen Sie den MultiSync Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-DSUB-Kabel (15 Stifte) mit dem MultiSync Macintosh-Kabeladapter (Abbildung C.1). Ziehen Sie die Schrauben fest.

HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.

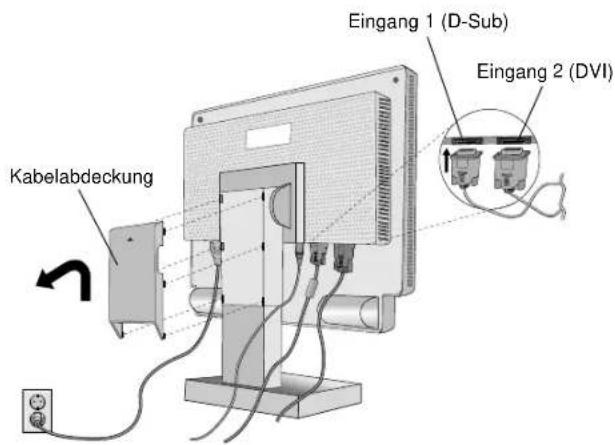

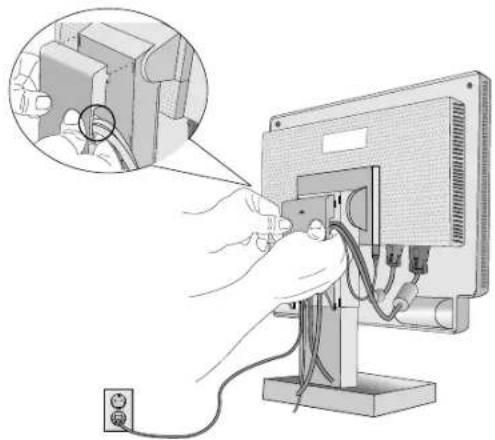

1. Entfernen Sie die Kabelabdeckung. Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels und das DVI-Kabel (nicht mitgeliefert) in die entsprechende Buchse auf der Rückseite des Monitors (Abbildung D.1).

2. Kopfhörer können an den „Headphones“-Ausgang auf der Vorderseite des Monitors (mit „O“ markiert) angeschlossen werden (Abbildung E.1). Wenn Sie Kopfhörer anschließen, werden die Lautsprecher ausgeschaltet. Kopfhörer können bei jedem Elektrogerätehändler erworben werden.

3. Stecken Sie ein Ende des Netzkabels in den Monitor und das andere Ende in die Steckdose. Nehmen Sie die Kabel, und verlegen Sie sie an der Rückseite des Fußes (Abbildung D.2). Decken Sie die Kabel dann mit der optionalen Kabelabdeckung ab (Abbildung D.3). Achten Sie beim Verlegen der Kabel auf Neigung, Höhe und Senkung des Bildschirms.

HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

1. Der Vacation-Schalter auf der rechten Seite des Monitors muss eingeschaltet sein (Abbildung F.1). Schalten Sie Computer und Monitor mit dem Netzschalter ein.

HINWEIS: Der Vacation-Schalter ist ein echter Ein-/Aus-Schalter. Befindet sich der Schalter in der Position OFF, kann der Monitor nicht mit dem Schalter auf der Vorderseite eingeschaltet werden. Drücken Sie den Schalter NICHT mehrmals.

1. Nur analoger Eingang. Die berührungslose Einstellungssautomatik nimmt beim ersten Setup für die meisten Timings die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSM-Steuerungen vorgenommen:

• Automatische Kontrasteinstellung
• Automatische Einstellung

Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen.

HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung in dieser Bedienungsanleitung.

Deutsch-2

Abbildung B.1 Abbildung C.1

Macintosh- Kabeladapter (nicht mitgeliefert)

Kabelabdeckung Eingang 1 (D-Sub) Eingang 2 (DVI)

Abbildung D.1

Eingang 1 (D-Sub) Eingang 2 (DVI)

Abbildung D.3

Abbildung E.1
Deutsch-3

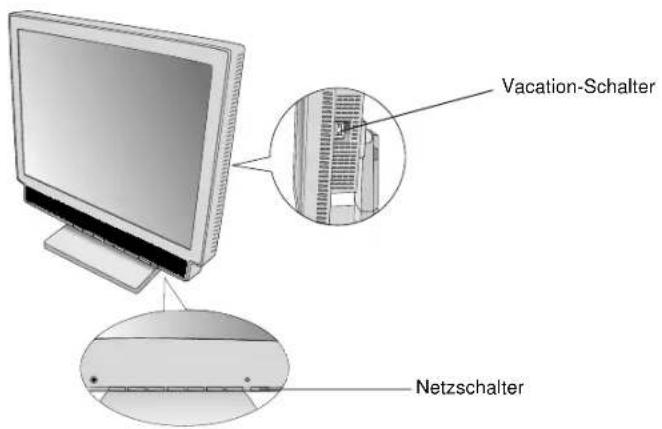

Vacation-Schalter Netzschalter

Abbildung F.1

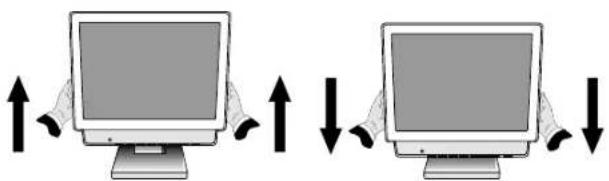

Heben und Senken des Bildschirms

Der Monitor kann gehoben oder gesenkt werden.

Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1).

Fassen Sie den Monitor an beiden Seiten und neigen Sie ihn nach Bedarf (Abbildung TS.1).

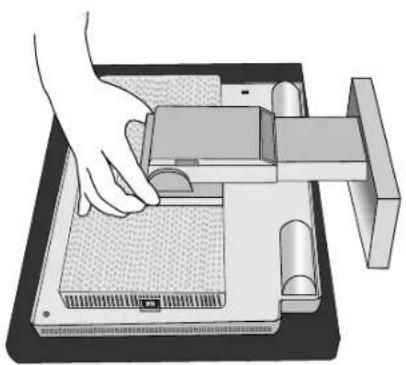

Entfernen des Monitorfußes für die Montage

So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.
2. Fassen Sie den Monitor auf beiden Seiten an, und heben Sie ihn in die höchste Position.
3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung S.1).

1. Nehmen Sie die Gelenkabdeckung ab (Abbildung R.1 und Abbildung R.2).

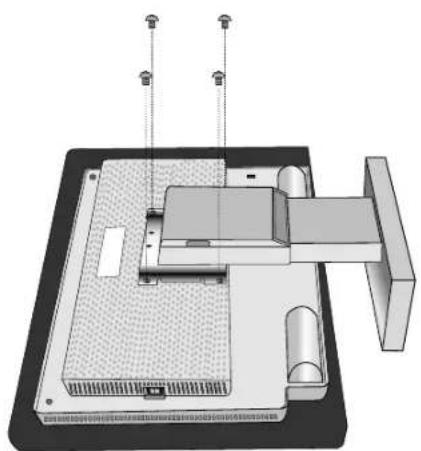

2. Entfernen Sie die 4 Schrauben, mit denen der Fuß am Monitor befestigt ist, und heben Sie den Fuß ab (Abbildung R.3). Der Monitor kann jetzt auf andere Art montiert werden.
3. Stecken Sie Netzkabel, Signalkabel und Audiokabel auf der Rückseite des Monitors ein (Abbildung R.4).
4. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.

HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Entfernen Sie den Monitorfuß vorsichtig.

Abbildung R.1 Abbildung R.2

Abbildung R.4
Deutsch-5

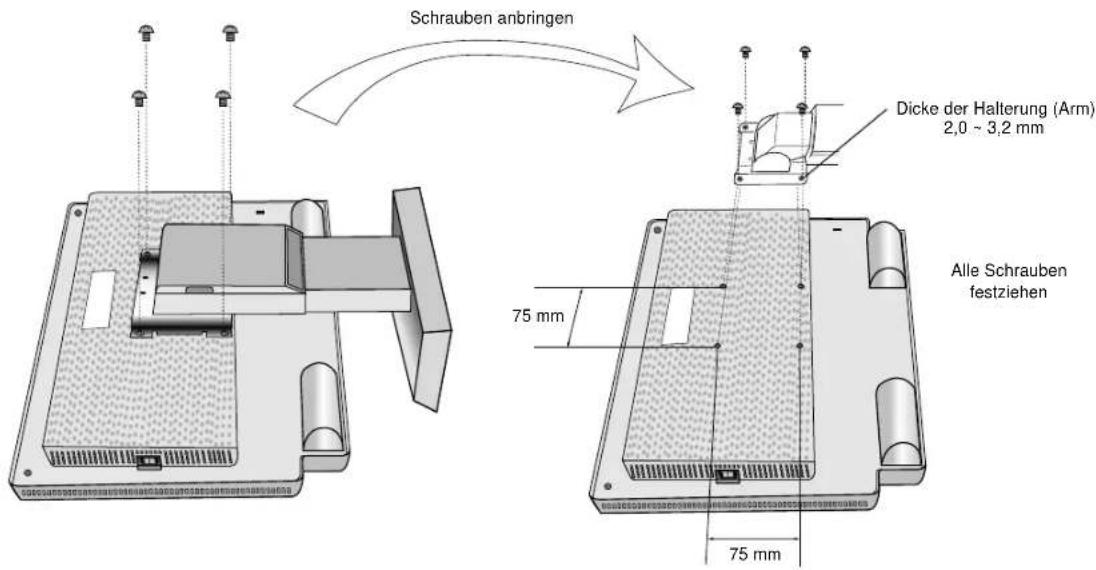

HINWEIS: Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.

Schrauben anbringen Dicke der Halterung (Arm) 2,0 ~ 3,2 mm 75 mm 75 mm Alle Schrauben festziehen

4 SCHRAUBEN
(maximale Tiefe: 8,6 mm) Wenn Sie andere Schrauben verwenden, prüfen Sie die Tiefe der Bohrung.

Gewicht des LCD-Monitors komplett: 3,5 kg (max.)

Bedienelemente

OSM-Steuerungen (On-Screen-Manager)

Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktion: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten (<, >, -, +, EXIT) drücken. Drücken Sie die Taste SELECT, um den Signaleingang zu wechseln.

HINWEIS: Das OSM-Menü muss geschlossen werden, damit der Signaleingang gewechselt wird.

Bedienelement Menü

EXIT	Schließt das OSM-Menü.
	Kehrt zum OSM-Hauptmenü zurück.
< / >	Verschiebt die Markierung nach links oder rechts, um die Menüs auszuwählen.
	Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen.
- / +	Verschiebt die Markierung nach links oder rechts, um den Wert zu erhöhen bzw. verringern.
SELECT	Aktiviert die Funktion „Automatische Einstellung“. Öffnet das OSM-Menü. Öffnet das OSM-Untermenü.
RESET/MUTE	Setzt das markierte Steuerungsmenü auf die Werkseinstellungen zurück.
	Ist das OSM-Menü nicht sichtbar, werden die Lautsprecher ausgeschaltet.

HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste EXIT abbrechen können.

Deutsch-6

Ton

LAUTSTAERKE

Einstellung der Lautstärke für Lautsprecher und Kopfhörer. Um die Lautsprecher auszuschalten, drücken Sie die Taste MUTE.

Helligkeit-/Kontrast-Steuerungen

HELLIGKEIT

Bild- und Hintergrundhelligkeit des Bildschirms anpassen.

KONTRAST

Ändert die Bildhelligkeit im Verhältnis zum Hintergrund.

AUTOMATISCHE EINSTELLUNG (nur analoger Eingang)

Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an.

AUTO

Automatische Einstellung (nur analoger Eingang)

Stellt Bildposition, Bildbreite und Optimierung automatisch ein.

Position (nur analoger Eingang)

LINKS/RECHTS

Steuert die horizontale Bildposition im Anzeigebereich des LCD.

UNTEN/OBEN

Steuert die vertikale Bildposition im Anzeigebereich des LCD.

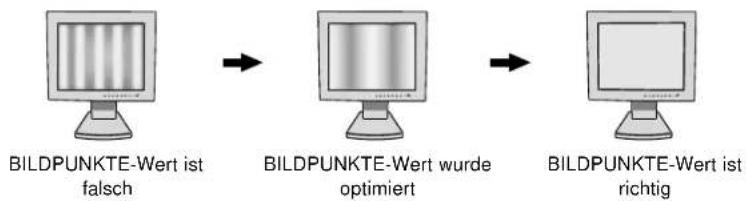

BILDPUNKTE

Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. Sollte das mit der Funktion „Automatische Einstellung“ erhaltene Bild nicht Ihren Wünschen entsprechen, können Sie eine weitere Optimierung durchführen, indem Sie die Funktion „Bildpunkte“ verwenden (Pixelfrequenz). Dazu können Sie ein Moiré-Testmuster verwenden. Diese Funktion kann die Breite des Bildes verändern. Verwenden Sie das Menü „Links/Rechts“, um das Bild auf dem Bildschirm zu zentrieren. Wenn die Funktion „Bildpunkte“ falsch kalibriert ist, entspricht das Bild dem in der Abbildung links gezeigten Ergebnis. Das Bild sollte homogen sein.

STABILITÄT

Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Sollte das mit den Funktionen „Automatische Einstellung“ und „Bildpunkte“ erhaltene Bild nicht Ihren Wünschen entsprechen, können Sie eine weitere Optimierung durchführen, indem Sie die Funktion „Stabilität“ verwenden. Mit dieser Funktion optimieren Sie die Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern des Wertes. Dazu können Sie ein Moiré-Testmuster verwenden. Wenn die Funktion „Stabilität“ falsch kalibriert ist, entspricht das Bild dem in der Abbildung links gezeigten Ergebnis. Das Bild sollte homogen sein.

STABILITÄT-Wert ist falsch STABILITÄT-Wert ist richtig

Deutsch-7

RGB Farbsteuerungssysteme

Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGIN. sind Standardeinstellungen und können nicht angepasst werden).

R, G, B

Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).

sRGB

Mit dem Modus sRGB wird die Wiedergabetreue der Farbdarstellung in der Desktop-Umgebung bedeutend verbessert. Dabei wird nur ein einziger RGB-Farbraum verwendet. Diese Farbunterstützung ermöglicht es dem Benutzer, Farbwerte einfach und zuverlässig zu übermitteln. In den meisten Situationen ist keine zusätzliche Farbverwaltung erforderlich.

ORIGIN.

Original-Farbdarstellung des LCD-Bildschirms. Diese Einstellung kann nicht geändert werden.

Werkzeuge

SRRACHAUSWAHL

Die OSM-Menüs sind in sieben Sprachen verfügbar.

OSM POSITION

Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden.

OSM ANZEIGEDAUER

Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 10, 20, 30, 45, 60 und 120 Sekunden.

OSM ABSCHALTUNG

Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf „Stumm“, „Lautstärke“, „Helligkeit“ und „Kontrast“ gesperrt. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM-Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Tasten SELECT und „+“ gleichzeitig gedrückt. Um die Funktion „OSM Abschaltung“ zu deaktivieren, halten Sie die Tasten SELECT und „+“ gleichzeitig gedrückt.

AUFLÖSUNGSANZEIGE

Die optimale Auflösung beträgt 1024 x 768 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1024 x 768 Pixel verwendet wird.

DIREKTZUGRIFF

Sie können die Lautstärke und Helligkeit direkt einstellen. Wenn diese Funktion aktiviert ist, können Sie die Lautstärke mit den Tasten + oder - und die Helligkeit mit den Tasten < oder > einstellen, während das OSM-Menü deaktiviert ist. Über die Taste EXIT können Sie auf das Standard-OSM-Menü zugreifen.

ABSCHALT-TIMER

Der Monitor schaltet automatisch ab, wenn der Benutzer einen der vorgegebenen Zeitwerte ausgewählt hat.

WERKSEINSTELLUNG

Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden.

Information

MODE

GRAFIK MODUS

Gibt die aktuellen Einstellungen für Auflösung und Bildwiederholfrequenz des Monitors an.

MONITORINFORMATION

Die Modell- und die Seriennummer des Monitors.

OSM Warnung

Die Menüs der OSM-Warnungen können mit der Taste „Exit“ ausgeblendet werden.

KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals und außerdem angezeigt, wenn kein Videosignal verfügbar ist.

AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden.

FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt.

Einsatzempfehlungen

Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS:

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.
• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.
• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.
• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.
• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien.

Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.
• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.
• Der Monitor wurde Regen oder Wasser ausgesetzt.
• Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt.
• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.
• Knicken Sie das Netzkabel nicht.
  • V erwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.
• Decken Sie die Lüftungsschlitze des Monitors nicht ab.
• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.
• Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.

VORSICHT

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.
• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

Deutsch-9

- Bildschatten: Bildschatten sind verbleibende oder sogenannte „Geister“-Bilder, die vom vorhergehenden Bild sichtbar auf dem Bildschirm bleiben. Im Unterschied zu CRT-Monitoren ist der Bildschatten auf LCD-Monitoren nicht dauerhafter Natur, aber die Anzeige von Standbildern über eine längere Zeit sollte vermieden werden.

Sie können den Bildschatten beseitigen, indem Sie den Monitor so lange ausschalten, wie das vorherige Bild angezeigt wurde. Wurde auf dem Monitor beispielsweise eine Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet.

HINWEIS: NEC-Mitsubishi Electronic Displays empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.

DURCH RICHTGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.
• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.
• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 50 cm.
• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.
• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.
• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.
• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!
• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.
• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.
• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor sich, damit Sie den Kopf seltener drehen müssen.
• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.
• Lassen Sie Ihre Augen regelmäßig untersuchen.

Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• V erwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen.
• V erwenden Sie die vordefinierte Farbeinstellung.
- Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.
- Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

AUTO ADJUST (AUTOMATISCHE REGELING, alleen analoge ingang)

Automatische regeling (alleen analoge ingang)

DISPLAY MODE (GÖRÜNTÜ MODU)
