MANUALE UTENTE MultiSync LCD1560VM NEC

, NEC-Mitsubishi Electronics Display of America, Inc. ha stabilito che questo prodotto soddisfa le direttive di efficienza energetica ENERGY STAR. Il simbolo ENERGY STAR non rappresenta l’approvazione EPA per nessun prodotto o servizio. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A e XGA sono marchi registrati di International Business Machines Corporation. Apple and Macintosh sono marchi registrati di Apple Computer Inc. Microsoft e Windows sono marchi registrati di Microsoft Corporation. NEC è un marchio registrato di NEC Corporation. Tutti gli altri marchi di fabbrica o marchi registrati sono proprietà dei loro rispettivi proprietari. Qui si certifica che il monitor a colori MultiSync LCD1560VM (L152EM) corrisponde alle norme Direttiva del Consiglio Europeo 73/23/CEE: – EN 60950 Direttiva del Consiglio Europeo 89/336/CEE: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 ed è contrassegnato con NEC-Mitsubishi Electric Visual Systems, Corp. MS Shibaura Bldg., 13-23, Shibaura 4-chome, Minato-Ku, Tokyo 108-0023, Japan Attenzione: Quando si lavora con il MultiSync LCD1560VM con alimentazione da 220-240 V c.a. in Europa, utilizzare il cavo di alimentazione fornito insieme al monitor. In UK utilizzare il cavo di alimentazione con spina fusa approvato BS con tappo stampato, dotato di un fusibile nero (5 A) installato per l’uso insieme a questa apparecchiatura. Se con l’apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore. Quando si utilizza il MultiSync LCD1560VM con alimentazione 220-240 V c.a. in Australia, utilizzare il cavo di alimentazione fornito insieme al monitor. Se con l’apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore. Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese. PER EVITARE PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE L’UNITA’ A PIOGGIA O UMIDITA’. INOLTRE, NON USARE LA SPINA POLARIZZATA DELL’UNITA’ CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE, A MENO CHE I POLI DELLA SPINA SI INSERISCANO COMPLETAMENTE. NON APRIRE LA CARROZZERIA POICHE’ ALL’INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. AVVISO ATTENZIONE ATTENZIONE: PER EVITARE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO (O LA COPERTURA POSTERIORE). ALL’INTERNO NON VI SONO PARTI MANUTENIBILI DALL’UTENTE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. Questo simbolo avverte l’utente che tensioni non isolate all’interno dell’unità possono essere sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso avere qualsiasi tipo di contatto con un componente interno all’unità. Questo simbolo avverte l’utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell’unità. Pertanto esse devono essere lette attentamente al fine di evitare l’insorgere di problemi.

PERICOLO DI SCOSSA ELETTRICA • NON APRIRE

07_Italian 16/10/02, 5:19 pm1Italiano-2 Contenuto La confezione del vostro nuovo monitor LCD NEC-Mitsubishi MultiSync* deve contenere quanto segue:

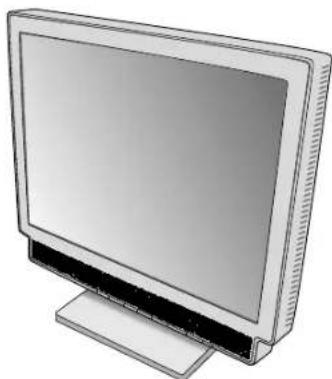

• Monitor MultiSync LCD1560VM con base inclinabile

• Cavo di alimentazione

• CD ROM (contiene il Manuale Utente completo in formato PDF). Per visualizzare il manuale utente occorre installare Acrobat Reader 4.0 sul proprio PC.

Conservare la confezione ed il materiale di imballaggio originali dopo il trasporto o la spedizione del monitor. Guida rapida Per collegare il monitor MultiSync LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

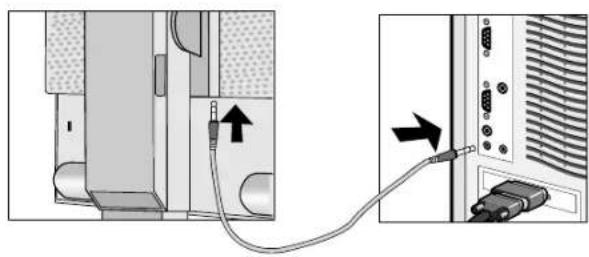

2. Collegare il cavo audio a “AUDIO INPUT” sul retro del monitor e l’altra estremità al terminale “Audio out” del computer (Figura A.1). 3. Per il PC o il Mac con l’uscita digitale DVI: Collegare il cavo segnali DVI (non incluso) al connettore della scheda video del sistema (Figura B.1). Serrare tutte le viti. Per il PC con l’uscita analogica: Collegare il cavo segnali a 15 pin mini D-SUB al connettore della scheda video del sistema (Figura B.2). Serrare tutte le viti. Per il Mac: Collegare l’adattatore cavo MultiSync Macintosh al computer , quindi fissare il cavo segnali a 15 pin mini D- SUB all’adattatore cavo MultiSync Macintosh (Figura C.1). Serrare tutte le viti. NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh. 4. Rimuovere la copertura cavi. Collegare il mini-D-SUB a 15 pin del cavo segnali video e il cavo segnali DVI (non incluso) al connettore appropriato sul retro del monitor (Figura D.1).

5. Le cuffie possono essere collegate all’output “Cuffie” sulla parte anteriore del bordo esterno del monitor marcato “

(Figura E.1). Mentre le cuffie sono collegate, viene disattivato il suono dagli altoparlanti. Le cuffie possono essere acquistate dal più vicino rivenditore di materiale elettronico.

6. Collegare un’estremità del cavo di alimentazione al monitor e l’altra estremità alla presa di alimentazione.

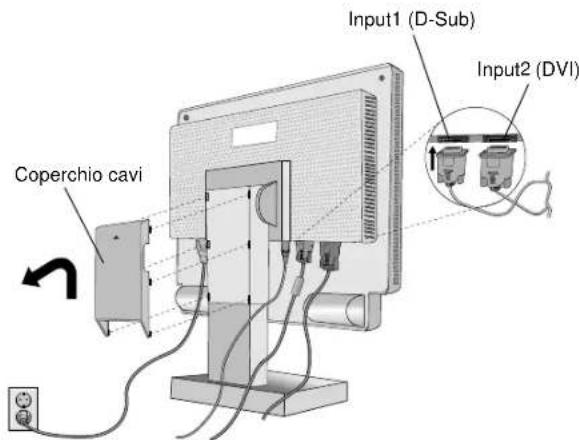

Raccogliere i cavi e tenerli sul lato posteriore del supporto (Figura D.2). E coprire i cavi con la copertura opzionale per la gestione cavi (Figura D.3). Controllare inclinazione, innalzamento e abbassamento dello schermo del monitor quando si manipolano i cavi. NOTA: Fare riferimento alla sezione “Attenzione” di questo manuale per una scelta corretta del cavo di alimentazione c.a. 7. L’interruttore “Vacanza” sul fianco destro del monitor deve essere acceso (Figura F.1). Accendere il monitor con il pulsante di alimentazione e il computer. NOTA: L’interruttore “Vacanza” è un vero e proprio interruttore. Se questo interruttore è in posizione OFF, il monitor non può essere acceso utilizzando il pulsante anteriore. NON accendere e spegnere a ripetizione.

8. Solo ingresso analogico: La regolazione automatica No-touch regola automaticamente il monitor sulle impostazioni

ottimali al momento della configurazione iniziale per la maggior parte delle temporizzazioni. Per ulteriori regolazioni, usare i seguenti controlli OSM:

• Regolazione automatica del contrasto

• Regolazione automatica Vedi la sezione Controlli di questo Manuale Utente per una descrizione completa di questi controlli OSM. NOTA: Per qualsiasi problema, vedere la sezione Ricerca guasti di questo manuale utente. Manuale Utente CD ROMCavo segnali videoCavo AudioCavo di alimentazione 07_Italian 16/10/02, 5:19 pm2Italiano Italiano-3 Figura A.1 Figura E.1 Figura D.1 Input2 (DVI) Input1 (D-Sub) Figura B.1 Figura C.1 Adattatore cavo Macintosh (non incluso) Input2 (DVI) Input1 (D-Sub) Coperchio cavi Figura B.2 Figura D.3 Figura D.2 07_Italian 16/10/02, 5:19 pm3Italiano-4 Interruttore “Vacanza” Pulsante di alimentazione Figura F.1 Sollevare ed abbassare lo schermo del monitor Il monitor può essere sollevato o abbassato. Per sollevare o abbassare lo schermo, appoggiare le mani su entrambi i lati del monitor e sollevarlo o abbassarlo all’altezza desiderata (Figura RL.1). Inclinazione Afferrare con le mani entrambi i lati dello schermo del monitor e regolare l’inclinazione come si desidera (Figura TS.1). Rimozione del supporto monitor per il montaggio Per predisporre il monitor a un diverso montaggio:

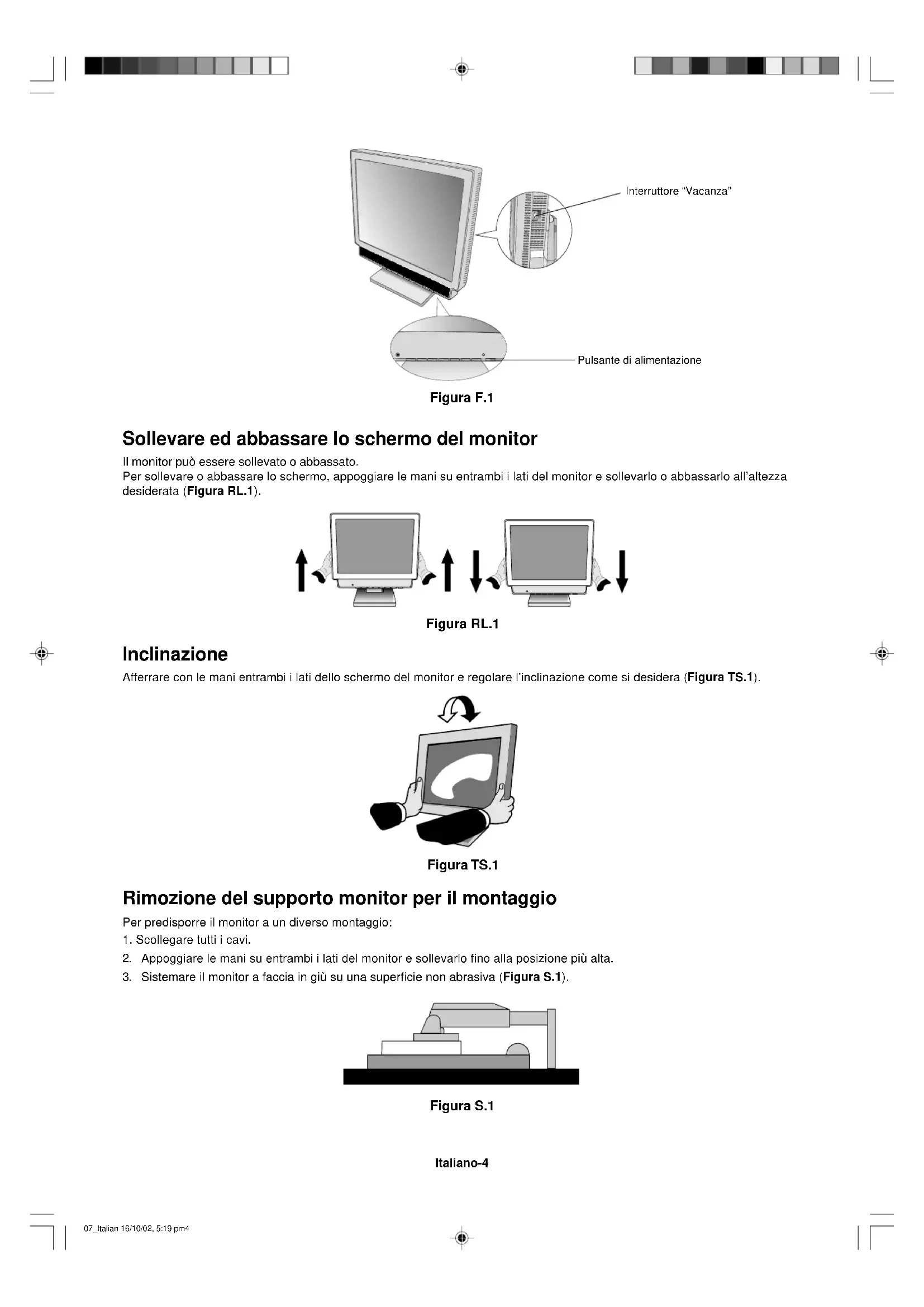

1. Scollegare tutti i cavi.

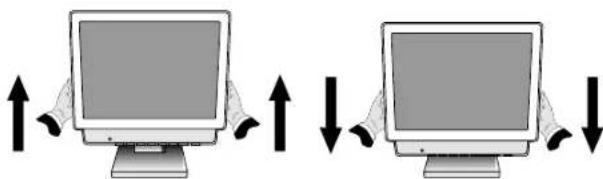

2. Appoggiare le mani su entrambi i lati del monitor e sollevarlo fino alla posizione più alta.

3. Sistemare il monitor a faccia in giù su una superficie non abrasiva (Figura S.1).

Figura TS.1 Figura RL.1 Figura S.1 07_Italian 16/10/02, 5:19 pm4Italiano Italiano-5

4. Rimuovere la copertura della cerniera (Figura R.1 e Figura R.2).

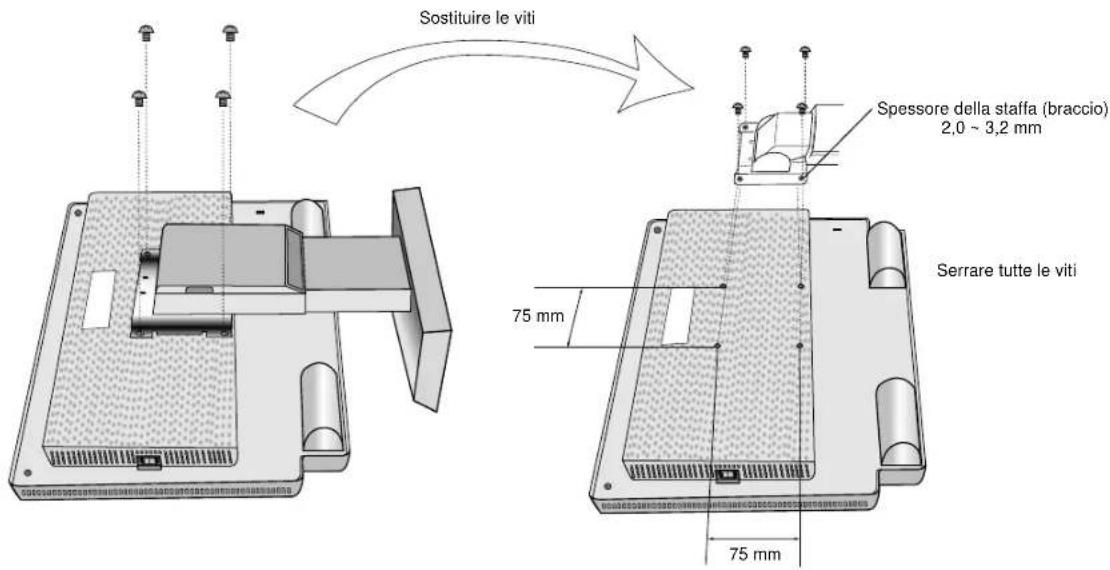

5. Togliere le 4 viti che fissano il monitor al supporto e sollevare il gruppo supporto (Figura R.3), il monitor ora è pronto per un diverso montaggio.

6. Collegare il cavo AC, il cavo segnali e il cavo audio al retro del monitor (Figura R.4).

7. Per rimontare sul supporto, ripetere queste operazioni nell’ordine inverso.

NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA. Manipolare con cura quando si rimuove il supporto del monitor. Figura R.3 Figura R.1 Figura R.2 Figura R.4 07_Italian 16/10/02, 5:19 pm5Italiano-6 Controlli Controlli OSM (On-Screen Manager) I controlli OSM sul davanti del monitor operano come segue: Per accedere all’OSM premere uno dei pulsanti di comando (<, >, -, +, EXIT). Per cambiare l’ingresso segnali, premere il pulsante SELECT. NOTA: Per cambiare l’ingresso segnali, è necessario chiudere il menu OSM. NOTA: Quando si preme RESET nel menu principale e nel sottomenu, compare una finestra di avviso che permette di annullare la funzione di RESET premendo il pulsante EXIT. Controllo Uscita dai controlli OSM. Uscita dal menu principale dell’OSM. Sposta l’area evidenziata a sinistra o a destra per selezionare i menu di controllo. Sposta l’area evidenziata verso l’alto o verso il basso per selezionare uno dei controlli. Sposta la barra a sinistra o a destra per aumentare o diminuire la regolazione. Attiva la funzione di regolazione automatica. Inserire i comandi OSM. Inserire il sottomenu OSM. Ripristina il menu di controllo evidenziato alla configurazione di fabbrica. Quando non viene visualizzato il menu OSM, il suono dell’altoparlante viene soppresso. Menu EXIT

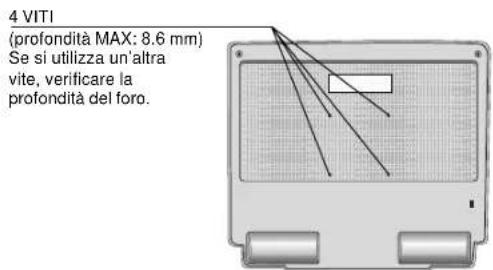

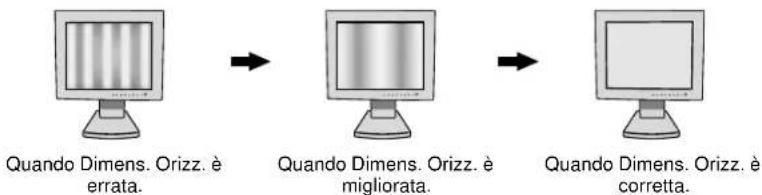

SELECT RESET/MUTE NOTA: Il monitor LCD è progettato per essere utilizzato con il braccio flessibile. Per il montaggio utilizzare le viti fornite (4 pezzi). Per adempiere ai requisiti di sicurezza, il monitor deve essere montato su un braccio che garantisca la necessaria stabilità in considerazione del peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS). 4 VITI (profondità MAX: 8.6 mm) Se si utilizza un’altra vite, verificare la profondità del foro. Peso del gruppo LCD: 3,5 kg (MAX) Sostituire le viti Serrare tutte le viti Spessore della staffa (braccio) 2,0 ~ 3,2 mm 75 mm 75 mm 07_Italian 16/10/02, 5:19 pm6Italiano Italiano-7 Suono VOLUME Controlla il volume degli altoparlanti e delle cuffie. Per annullare il suono dell’altoparlante, premere il tasto MUTE. Controlli Luminosità/Contrasto LUMINOSITÀ Regola la luminosità dell’immagine e dello schermo. CONTRASTO Regola la luminosità dell’immagine in relazione allo sfondo. AUTO AGGIUST (solo ingresso analogico) Regola l’immagine visualizzata per input video non standard. Auto aggiust (solo ingresso analogico) Regola automaticamente la posizione immagine, la dimensione orizzontale e la regolazione di precisione. Controlli di posizione (solo ingresso analogico) SIN./DEST. Controlla la posizione orizzontale dell’immagine all’interno dell’area di visualizzazione dell’LCD. GIÙ/SU Controlla la posizione verticale dell’immagine all’interno dell’area di visualizzazione dell’LCD. RAPIDA Aumentando o diminuendo questa impostazione, si regola la dimensione orizzontale. Nel caso in cui la funzione di “AUTO AGGIUST” non dovesse fornire un livello soddisfacente di regolazion delle immagini, è possible eseguire la sintonizzazione utilizzando la fuzione “Dimens. Orizz.” (dot clock). Per questa funzione si può utilizzare la configurazione di test Moiré. Questa funzione può modificare la larghezza dell'immagine. Usare il menu Sin./Dest. per centrare l’immagine sullo schermo. Se la funzione Dimens. Orizz. non viene calibrata correttamente, il risultato può risultare molto simile a quanto riportato in questo disegno. L’immagine deve risultare omogenea. FINE Aumentando o diminuendo questa impostazione, si migliorano messa a fuoco, nitidezza e stabilità dell’immagine. Nel caso in cui la funzione AUTO AGGIUST. e la funzione DIMENS. ORIZZ. non dovessero fornire un’impostazione soddisfacente dell’immagine, è possible eseguire una sintonizzazione di precisione usando la funzione “FINE”. Aumentando o diminuendo questa impostazione, si migliorano la messa a fuoco, la nitidezza e la stabilità dell’immagine. Per questa funzione si può utilizzare la configurazione di test Moiré. Se la funzione FINE non viene calibrata correttamente, il risultato portrebbe essere molto simile a quanto riportato a sinistra in questo disegno. L’immagine deve risultare omogenea. Quando il valore FINE è errato. Quando il valore FINE è corretto. Quando Dimens. Orizz. è errata. Quando Dimens. Orizz. è migliorata. Quando Dimens. Orizz. è corretta. 07_Italian 16/10/02, 5:19 pm7Italiano-8 Sistemi di controllo del colore L’impostazione di colore desiderata è selezionata attraverso la predisposizione di sei colori (le impostazioni sRGB e NATIVO sono standard e non possono essere modificate). R, G, B Aumenta o diminuisce il rosso, il verde o il blu a seconda dell’elemento selezionato. Il cambiamento del colore compare sullo schermo e la direzione (aumento o diminuzione) sarà evidenziata dalle barre. sRGB In ambiente desktop la modalità sRGB aumenta notevolmente la fedeltà del colore di un singolo spazio colore standard RGB. Con questo ambiente a colori, l’operatore può comunicare i colori nelle situazioni più comuni ed in modo estremamente semplice senza il bisogno di una gestione dei colori a livello superiore. NATIVO Colore originale non regolabile presentato dal pannello LCD. Strumenti LINGUA I menu di controllo OSM sono disponibili in sette diverse lingue. POSIZIONE OSM Si può scegliere dove si desidera venga visualizzata l’immagine di controllo OSM sullo schermo. Selezionando la posizione OSM si può posizionare manualmente il menu di controllo OSM a sinistra, a destra, in alto o in basso.

Il menu di controllo OSM rimarrà visualizzato finché è in uso. Nel sottomenu tempo di spegn. OSM, è possibile selezionare l’intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte preimpostate sono di 10, 20, 30, 45, 60 e 120 secondi. OSM BLOCCATO Questo comando blocca l’accesso a tutte le funzioni di comando OSM ad eccezione di Mute, Volume audio, luminosità e contrasto. Se si cerca di attivare i comandi OSM in modalità di blocco, compare una schermata indicante che i comandi OSM sono bloccati. Per attivare la funzione di blocco OSM, premere SELECT, quindi il tasto “+” e tenerli abbassati contemporaneamente. Per disattivare la funzione di blocco OSM, premere seleziona, quindi il tasto “+” e tenerli abbassati contemporaneamente. NOTIF. RISOLUZIONE La risoluzione ottimale è di 1024 x 768. Se è selezionato ON, sullo schermo dopo 30 secondi apparirà un messaggio di notifica relativamente al fatto che la risoluzione non è 1024 x 768. TASTO SCELTA RAP. È possibile regolare direttamente il volume acustico e la luminosità. Quando questa funzione viene impostata su ON, è possibile regolare il volume suono con + o -, la luminosità con il tasto < o >, mentre il menu OSM è disattivato. È possibile accedere al menu standard OSM tramite il pulsante EXIT. TEMPO SPEGN. AUT. Il monitor si spegne automaticamente quando l’utente finale ha selezionato una quantità di tempo predeterminata.

Selezionando Config. di fabbrica è possibile resettare tutte le impostazioni dei comandi OSM riportandole alle configurazioni di fabbrica. Il pulsante RESET deve essere tenuto premuto per alcuni secondi per avere effetto. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET. 07_Italian 16/10/02, 5:19 pm8Italiano Italiano-9 Uso consigliato Precauzioni di sicurezza e manutenzione PER UNA RESA OTTIMALE, ATTENERSI ALLE SEGUENTI ISTRUZIONI PER L’INSTALLAZIONE E L’UTILIZZO DEL MONITOR LCD A COLORI MULTISYNC:

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione fare riferimento a personale di manutenzione qualificato.

• Non versare alcun liquido all’interno della carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendio.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.

• Non posare alcun oggetto sul monitor e non usarlo all’aperto.

• Il tubo fluorescente collocato nel monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell’amministrazione locale per smaltire adeguatamente questo tubo. Scollegare immediatamente il monitor dalla presa a muro e rivolgersi a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso.

• Non piegare il cavo di alimentazione.

• Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.

• Non coprire le prese d’aria del monitor.

• Se il monitor è rotto, non toccare i cristalli liquidi.

• Se il vetro è rotto. Maneggiare con cura.

• Lasciare spazio attorno al monitor per una adeguata ventilazione per permettere la dissipazione del calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto. ATTENZIONE Informazioni MODALITÀ DISPLAY Indica la risoluzione del display e l’impostazione in frequenza del monitor corrente. MONITOR INFO. Indica il modello e i numeri di serie del monitor. Avvertenza OSM I menu di avvertenza OSM scompaiono quando si preme il pulsante Exit. NESSUN SEGNALE: Questa funzione avverte in caso non vi sia nessun segnale presente. Dopo l’accensione o quando vi è un cambiamento del segnale di input o il video è inattivo, apparirà la finestra Nessun Segnale. NOTIF. RISOLUZIONE: Questa funzione consiglia l’utilizzo di una risoluzione ottimizzata. Dopo l’accensione o quando vi è una variazione di segnale di input o il segnale video non ha la risoluzione opportuna, si aprirà la finestra Notif. risoluzione. Questa funzione può essere disattivata nel menu STRUMENTI. FUORI TOLLERANZA: Questa funzione suggerisce la risoluzione e la frequenza di rinfresco ottimali. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una temporizzazione adatta, apparirà il menu Fuori tolleranza. 07_Italian 16/10/02, 5:19 pm9Italiano-10

• Persistenza dell’immagine: La persistenza dell’immagine si ha quando un residuo o un “fantasma” di un’immagine precedente sono ancora visibili sulla schermo. A differenza dei monitor CRT, la persistenza immagine dei monitor LCD non è permanente, ma bisogna evitare di visualizzare immagini costanti per lungo tempo. Per eliminare la persistenza dell'immagine, spegnere il monitor per il tempo di visualizzazione dell’immagine precedente. Ad esempio, se un'immagine è rimasta sul monitor per un’ora, lasciando un'immagine residua, il monitor deve essere spento per un'ora per cancellare l’immagine. NOTA: Come per tutti i dispositivi di visualizzazione, NEC-Mitsubishi Electronic Display Europe raccomanda di utilizzare a intervalli regolari uno screen saver mobile quando lo schermo non è attivo o spegnere il monitor quando non viene utilizzato.

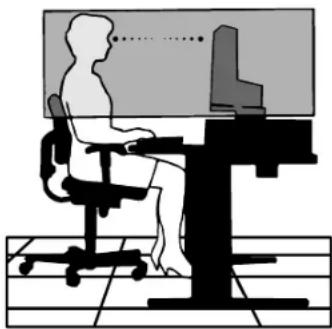

IL CORRETTO POSIZIONAMENTO E REGOLAZIONE DEL

MONITOR RIDUCE L’AFFATICAMENTO DI OCCHI, SPALLE E COLLO. NEL POSIZIONARE IL MONITOR, CONTROLLARE QUANTO SEGUE:

• Per ottenere le prestazioni ottimali, attendere 20 minuti per il riscaldamento.

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 50 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Non usare detersivi o pulivetro!

• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).

• Fare regolarmente esami della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare i colori preimpostati.

• Utilizzare segnali non interallacciati con una frequenza di rinfresco verticale compresa tra 60-75 Hz.
