INSTRUKCJA OBSŁUGI MultiClampMeter Pro Laserliner

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.

Działanie i zastosowanie

Kleszczowy miernik napięcia i natężenia prądu do pomiaru w ramach kategorii przepięciowej CAT III do maks. 600 V. Za pomocą tego przyrządu pomiarowego można mierzyć napięcie i natężenie prądu stałego i przemiennego, dokonywać pomiarów oporności i testować przewodność w podanym zakresie parametrów. Dodatkowo urządzenie oferuje funkcję PEAK, wskaźnik MAX/MIN, funkcję hold oraz pomiar True RMS (Root Mean Square, średnia kwadratowa). Urządzenie jest wyposażone w latarkę i podświetlany wyświetlacz.

Zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfi kacji.
• Przed każdym pomiarem upewnić się, że testowany obszar (np. przewód), urządzenie pomiarowe oraz stosowane akcesoria (np. przewód przyłączeniowy) są w nienagannym stanie. Sprawdzić urządzenie na znanym źródłe napięcia (np. gniazdo 230 V w celu sprawdzenia napięcia przemiennego lub aku-mulator samochodowy w celu sprawdzenia napięcia stałego). Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji.
• Przy pomiarze w napięciach powyżej 25 V AC lub 60 V DC należy zachować szczególną ostrożność. W razie dotknięcia przewodu elektrycznego już w przy tych napięciach zachodzi śmiertelne niebezpieczeństwo porażenia prądem elektrycznym.
• Uważać, aby zawsze wybrane były właściwe przyłącza, prawidłowa pozycja przełącznika obrotowego oraz odpowiedni zakres do zamierzanego pomiaru.
• Przed pomiarem lub sprawdzaniem rezystancji, przewodności, diod lub pojemności wyłączyć napięcie w obwodzie. Uważać, aby kondensatory wysokiego napięcia były rozładowane.
• Używać wyłącznie oryginalnych przewodów pomiarowych. Muszą one być oznakowane prawidłowym zakresem napięcia, kategorią i natężeniem prądu, tak samo jak przyrząd pomiarowy.

• Końcówki pomiarowe chwytać wyłącznie za uchwyty. Podczas pomiaru nie wolno dotykać końcówek pomiarowych.

• Proszę nie używać urządzenia w otoczeniu zawierającym cząsteczki przewodzące oraz w takim, w którym dochodzi do przejściowej przewodności z uwagi na występującą wilgoć (np. z uwagi na kondensację).

• Jeżeli urządzenie pokryte jest wilgocią lub innymi pozostałościami substancji przewodzących prąd, to praca pod napięciem ejst zabroniona. Począwszy od napięcia 25 V AC lub 60 V DC wilgoć stwarza ryzyko zagrażającego życiu porażenia prądem. Przed użyciem oczyścić i osuszyć urządzenie. Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem środków ochronnych.
• Przeprowadzać pomiary w niebezpiecznym sąsiedztwie urządzeń elektrycznych tylko w towarzystwie drugiej osoby oraz zgodnie z zaleceniami specjalisty elektryka.
• Przed otwarciem pokrywy komory baterii odłączyć urządzenie od wszystkich źródeł prądu.
• W miarę możliwości nie pracować samemu.

Symboli

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym: Niezabezpieczone, przewodzące prąd części wewnątrz obudowy mogą stwarzać dla ludzi zagrożenie porażenia prądem.

Uwaga niebezpieczeństwo

Klasa ochrony II: Tester posiada wzmocnioną lub podwójną izolację.

CAT III

Kategoria przepięciowa III: Środki zakładowe w instalacjach stałych oraz na przypadki, w których stawiane są szczególne wymogi odnośnie niezawodności i dyspozycyjności środków zakładowych, np. włączniki w instalacjach stałych oraz urządzenia do zastosowania przemysłowego z trwałym podłączeniem do instalacji stałej.

2 3 4 5 6 7 8 1 OFF MAX MIN HOLD COM V.0 P.O. 14 13 czerwona czarna

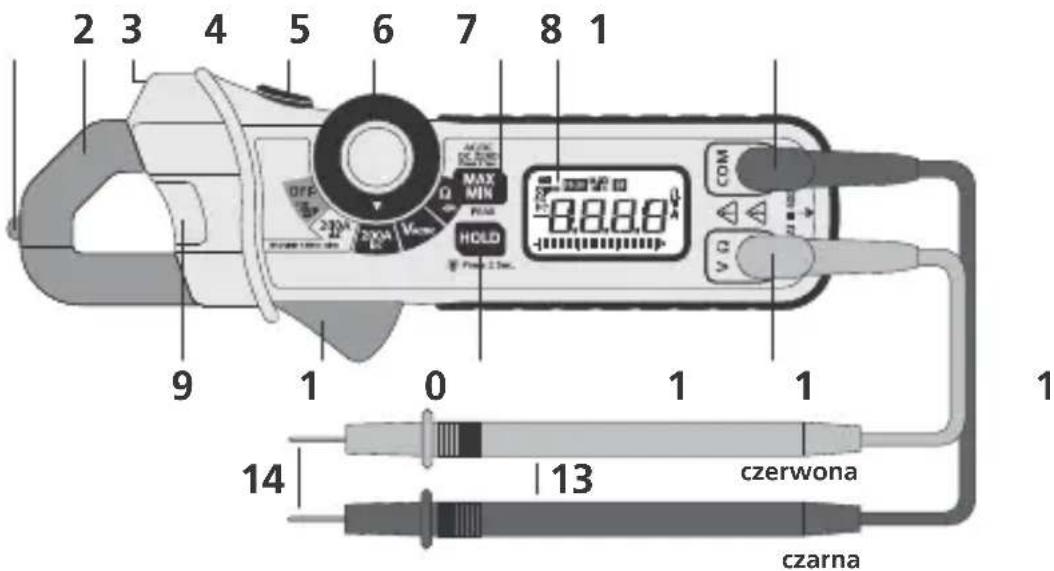

1 Czujnik (bezdotykowy detektor napięcia)
2 Zacisk prądowy
3 Latarka
4 WŁ./WYŁ. latarki
5 Przełącznik obrotowy do ustawiania funkcji pomiarowych
6 Przełączanie, PEAK', MAX/MIN', DCA Zero', AC/DC'
7 Wyświetlacz LCD

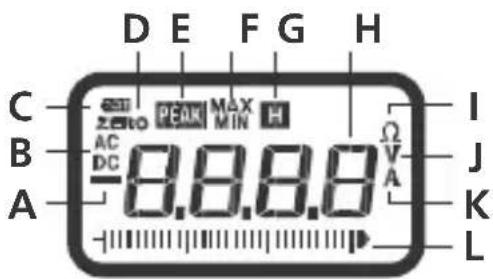

D E F G H C 650 PEAK MAX H ZERO MIN B AC Ω J DC 8.8.8 V A A L K

A Ujemna wartość pomiarowa
B Wartości prądu stałego (DC) lub prądu przemiennego
C Niski stan baterii
D Zerowanie A DC
E Funkcja PEAK

8 Gniazdo wejściowe COM
9 Ostrzeżenie AC
10 Przycisk do otwierania zacisku
11 Funkcja hold / WŁ./WYŁ. podświetlenia
12 Gniazdo wejściowe V Ω
13 Końcówki pomiarowe
14 Styki pomiarowe

F Wskaźnik MAX/MIN
G Funkcja hold
H Wskaźnik wartości pomiarowej
I Jednostka Ω
J Jednostka V
K Jednostka A
L Skala wartości pomiarowych

Wyświetlacz:

O.L.: Open line / Overfl ow: obwód pomiarowy nie zamknięty lub przekroczony zakres pomiarowy

Funkcja AUTO-OFF

Przyrząd pomiarowy wyłącza się automatycznie po upływie ok. 10 minut nieaktywności, aby oszczędzić baterie. Wcześniej rozlega się sygnał akustyczny.

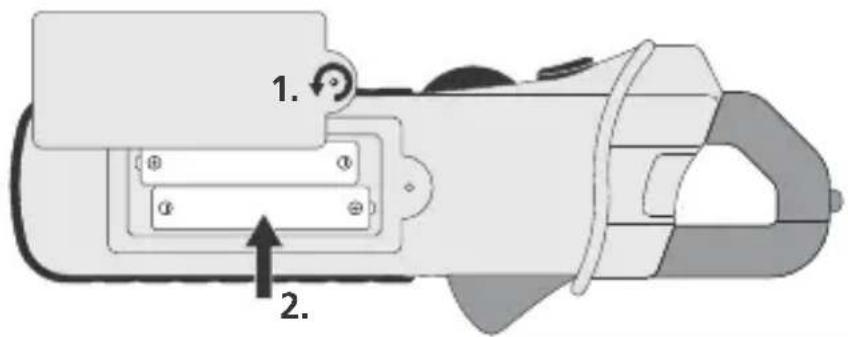

1 Wkładanie baterii

1. 2.

2 Pomiary natężenia prądu AC

1.2.

poprawnie źle

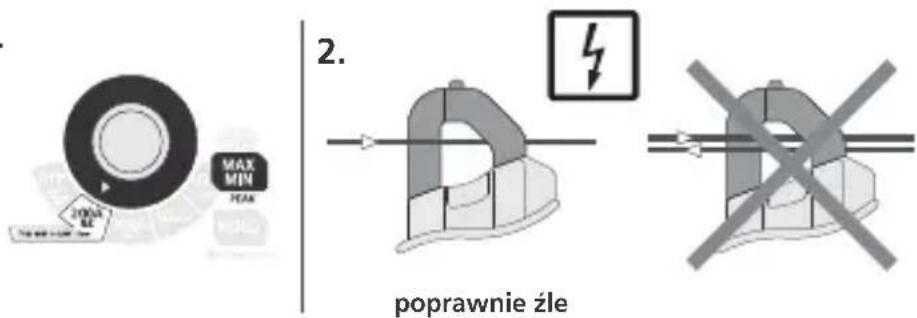

1. Przestawić przełącznik obrotowy na pozycję „200 A AC”.
2. Założyć zacisk prądowy na przewód.
3. Zmierzona wartość pojawia się na wyświetlaczu LCD.

3 Funkcja PEAK Hold

1.

2. poprawnie żle

1. Ustawić przełącznik obrotowy w pozycji „200 A AC” i nacisnąć przycisk „MAX/MIN”, aby włączyć funkcję PEAK.
2. Założyć zacisk prądowy na przewód.
3. Włączyć mierzony odbiornik. Pokazywana jest skuteczna wartość szczytowa (10 \~ 282,8 A). Przyrząd pomiarowy jest w stanie rejestrować szybkie szczyty prądowe (<10 milisekund).

4 True RMS (AC A / AC V)

Podczas pomiaru napięcia lub natężenia prądu przemiennego urządzenie pokazuje wartość skuteczną niezależnie od kształtu krzywej.

1 Wartość szczytowa
2 Wartość pomiędzy szczytami
3 Wartość skuteczna
4 Długość okresu

5 Pomiary natężenia prądu DC

1.2.

poprawnie żle

1. Ustawić przełącznik obrotowy w pozycji „200 A DC” i w celu wyzerowania przytrzymać przycisk „MAX/MIN” naciśnięty przez 2 sekundy.
2. Założyć zacisk prądowy na przewód.
3. Zmierzona wartość pojawia się na wyświetlaczu LCD. Po naciśnięciu przycisku „MAX/MIN” następuje oznaczenie wartości MAX/MIN oraz wyświetlenie wartości MIN i wartości MAX.

Pomiary napięcia AC/DC

1.

czerwona czarna

2.3.

czarna czerwona

1. Podłączyć czerwoną końcówkę pomiarową do gniazda wejściowego V Ω (12) i czarną końcówkę pomiarową do gniazda wejściowego COM (8).
2. Przestawić przełącznik obrotowy na pozycję „V AC/DC”. Urządzenie pokazuje rodzaj napięcia AC. Do pomiaru napięcia DC przytrzymać przycisk MAX/MIN naciśnięty przez 2 sekundy.

3. Połączyć styki pomiarowe z mierzonym obiektem.

4. Zmierzona wartość pojawia się na wyświetlaczu LCD. Po naciśnięciu przycisku „MAX/MIN” następuje oznaczenie wartości MAX/MIN oraz wyświetlenie wartości MIN i wartości MAX.

Podczas pomiaru napięcia funkcja pomiaru rezystancji i badania przewodności nie może być włączona.

Zero DC A

Przed rozpoczęciem pomiaru napięcia stałego w celu wyzerowania przytrzymać przycisk „MAX/MIN” naciśnięty przez 2 sekundy. Powoduje to kompensację elektronicznego układu pomiarowego. Kilkakrotne naciśnięcie przycisku „MAX/MIN” powoduje oznaczenie wartości MAX/MIN oraz wyświetlenie wartości MIN i wartości MAX.

8 Pomiar rezystancji

Prawidłowy pomiar rezystorów jest możliwy tylko oddzielnie, dlatego ewentualnie konieczne może być oddzielone tych elementów od pozostałej części obwodu.

2.3.1.

MAX MIN

czarna czerwona

1. Podłączyć czerwoną końcówkę pomiarową do gniazda wejściowego V Ω (12) i czarną końcówkę pomiarową do gniazda wejściowego COM (8).
2. Przestawić przełącznik obrotowy na pozycję „Ω”.
3. Połączyć styki pomiarowe z mierzonym obiektem.
4. Zmierzona wartość pojawia się na wyświetlaczu LCD. Jeżeli zmierzona wartość jest mniejsza od 30 Ω, to rozbrzmiewa sygnał akustyczny.

Przy pomiarze rezystancji punkty pomiarowe muszą być czyste i wolne od oleju, kalafonii lub innych podobnych zanieczyszczeń, gdyż inaczej mogą wystąpić zafałszowane wyniki pomiaru.

Do pomiaru rezystancji elementy muszą być odłączone od napięcia.

9 Funkcja MAX/MIN

Nacisnąć przycisk „MAX/MIN”, aby aktywować tę funkcję. Na wyświetlaczu pojawia się zmierzona wartość „MAX”, która jest automatycznie aktualizowana po zmierzeniu nowej wartości „MAX”.

Po ponownym naciśnięciu przycisku pojawia się wartość „MIN”. Jest ona aktualizowana po zmierzeniu nowej wartości „MIN”.

Ponownie nacisnąć przycisk „MAX/MIN“, aby odczytać aktualną wartość. Wartości „MAX” i „MIN” są nadal aktualizowane.

Aby opuścić ten tryb przytrzymać przycisk naciśnięty przez 2 sekundy.

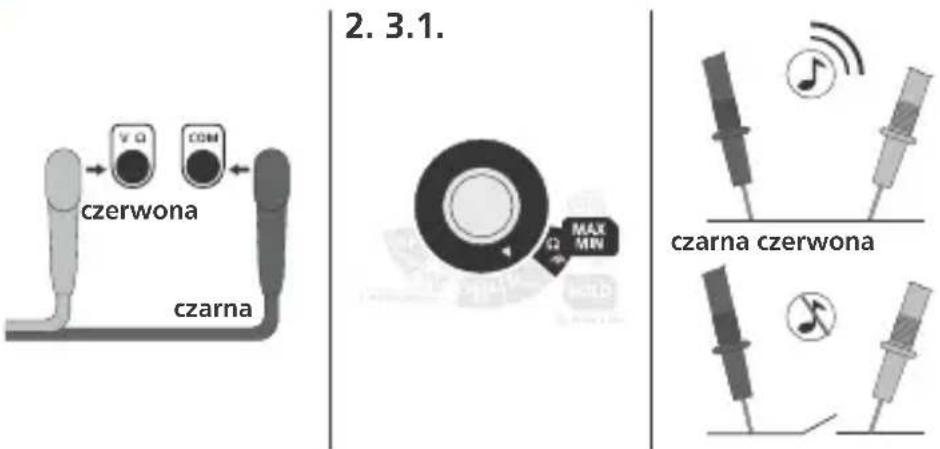

10 Badanie przewodności

czerwona czarna 2. 3.1. MAX MIN czarna czerwona

1. Podłączyć czerwoną końcówkę pomiarową do gniazda wejściowego V Ω (12) i czarną końcówkę pomiarową do gniazda wejściowego COM (8).

2. Przestawić przełącznik obrotowy na pozycję „•”

3. Połączyć styki pomiarowe z mierzonym obiektem. Przy pozytywnym wyniku badania rozbrzmiewa sygnał dźwiękowy (< 30 Ω)

Do badania przewodności elementy muszą być odłączone od napięcia.

Funkcja Hold

Aby krótkotrwale zapamiętać aktualną wartość pomiarową nacisnąć przycisk „HOLD”. Do wykonywania pomiarów należy dezaktywować tę funkcję przez ponowne naciśnięcie przycisku.

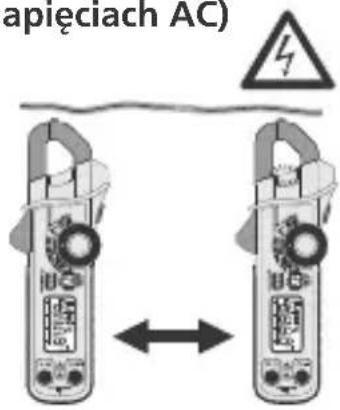

12 Lokalizacja przewodów pod napięciem, bezdotykowa (ostrzeżenie o napięciach AC)

Zintegrowany w przyrządzie pomiarowym bezdotykowy detektor napięcia lokalizuje napięcie przemienne od 100 V do 600 V. W tym celu wyłączyć urządzenie i prowadzić czujnik napięcia wzdłuż mierzonego obiektu (5 - 10 mm). Po wykryciu napięcia przemiennego zaświeca wskaźnik (9).

apięciach AC)

!

Bezdotykowa detekcja napięcia nie zastępuje klasycznego pomiaru napięcia. Urządzenie wykrywa pola elektryczne i reaguje tym samym również na elektryczność statyczną.

Lokalizacja przewodów pod napięciem, jednobiegunowa

Odłączyć czarną końcówkę pomiarową od urządzenia. Ustawić urządzenie na „V AC/DC” i połączyć czerwoną końcówkę pomiarową z przewodem fazowym lub neutralnym. Przy znajdującym się pod napięciem przewodem fazowym świeci czerwony wskaźnik (9). Przy oznaczaniu przewodu zewnętrznego za pomocą jednobiegunowej detekcji fazy w pewnych warunkach może dojść do zakłóceń działania wskaźnika (np. przy izolujących środkach ochrony osobistej lub w izolujących miejscach).

!

Jednobiegunowa detekcja fazy nie nadaje się do sprawdzania braku napięcia. Do tego celu konieczne jest dwubiegunowa detekcja fazy.

13 Funkcja latarki

Aby włączyć latarkę przytrzymać naciśnięty odpowiedni przycisk. Latarka automatycznie zgaśnie po zwolnieniu przycisku.

14 Podświetlenie wyświetlacza

Aby włączyć podświetlenie przytrzymać przycisk Hold (11) naciśnięty przez 2 sekundy. Dwukrotnie krótko nacisnąć przycisk Hold, aby wyłączyć podświetlenie.

15 Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

Dane techniczne

Funkcja	Zakres	Dokładność
Prąd AC (50/60 Hz) True RMS 200,0 A AC ± (2,5% + 8 cyfr)
Prąd DC 200,0 A DC ± (2,0% + 5 cyfr)
Napięcie DC 600,0 V DC ± (1,0% + 2 cyfry)
Napięcie AC (50/60 Hz) True RMS 600,0 V AC ± (1,5% + 8 cyfr)
Rezystancja 999,9 Ω ± (1,5% + 8 cyfr)
Funkcja	Wejście maks.
A AC / V DC 200 A (PEAK 282,8 A)
V DC, V AC 600 V DC/AC
Rezystancja, badanie przewodności	600 V DC/AC
Otwarcie zacisku ok. 17 mm
Test przewodności	próg reakcji < 30 Ω,prąd testowy < 0,5 mA
Częstotliwość pomiaru	10 pomiarów/s do wskazania numerycznego oraz 40 pomiarów/s do wykresów paskowych (DC A, DC V, pomiar rezystancji)
Rezystancja wejściowa 1,0 MΩ (V DC, V AC)
Zakres częstotliwości natężenie / napięcie prądu prze-miennego	50/400 Hz (True RMS)
PEAK hold	mierzy prąd szczytowy < 10 ms
MAX/MIN hold	Częstotliwość pomiaru < 500 ms
Temperatura robocza	-10 °C ... 50 °C
Temperatura składowania	-30 °C ... 60 °C
Wilgotność	bez skraplania90% (0 °C ... 30 °C);75% (30 °C ... 40 °C);45% (40 °C ... 50 °C)względnej wilgotności powietrza
Wysokość npm.	praca: 3000 m;składowanie: 10000 m
Kategoria przepięciowa	CAT III - 600 V
Zasilanie	2 x 1,5 typ AAA, LR03 alkaliczne
Wielkość	164 x 65 x 32 mm
Masa	175 g
Normy badawcze	EN 61326; EN 61010-1;EN 61010-2-031

Zmiany zastrzeżone. 07.2010

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

www.laserliner.com/info
