MANUALE UTENTE MultiClampMeter Pro Laserliner

leggere completamente le istruzioni per l'oguscolo allegato „Indicazioni aggiuntive e di garanzia”. Attenersi alle indicazioni si ricorrente. Conservare con cura questa documentazione:

Funzione/Utilizzo

Pinza amperometrica e evitmetrica per la misurazione nel campo della cargona di sovratistrazione CAT III fi no a max. 600V. Con questo apparecchio si possano misurare le currenti e le tensioni continue ed elemente, la resistenza e si può eseguire la prova di continuità nell'amato dei campi specificati. L'apparecchio dispone anche di una funzione PEAK, di un indicatore di MAXMIN, di una funzione Hold e della misurazione True RMS (Root-Mean-Square). L'apparecchio ha anche una minorità e un display illuminata.

Indicazioni di sicurezza

- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle speci' cazioni.

• Prima di quasiasi risurazione assicurare: che l'area da controllare (p.e. la linea), l'apparecchio e gli accessori utilizzati (p.e. linea di collegamento) siano in perfetto stato. Controllare l'apparecchio su sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo della corrente alternata o la batteria della macchina per la verifica della corrente continua. Non utilizzare più l'apparecchio in caso di questo di una o più funzioni.
• Fare particolare attenzione quando si lavora in presenza di tensioni superici a 25V AC o 60V DC, perché il rischio di secca elettriche latali susiste anche al solo centello con i condizioni elettric.
• Fare sempre attenzione a che vengano scelti i giusti attacchi, la corretta posizione dell'interruttore girevole e l'esatto campo per la misurazione da eseguire.
• Prima di misurare o verificare la resistenza, la continuità, i diodi o la capacità, disattivare la tensione del circuito elettrico. Asscurarsi che tutti i condensatori per l'alta sessione siano scarichi
• Utilizzare esclusivamente le linee di misura originali. Queste devono preservare le prestazioni di tensione, categoria e potenza nominale corrette e uquali a quelle del insuratore.
• Afferrare le punte di misura solo dai manic. I contatti di misura non devono essere toccati durante la misurazione.

• Non utilizzare l'apparecchio in ambienti dove sono presenti particelle conduttrici o nei quali si dovesse formare conduttività temporanea a causa di umidità (p.e. dovuta a condensazione).
• Se sull'apparecchio dovessero essere presenti umidità o altri residui conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni superiori a 25V AC o 60V DC aumenta il rischio di scosse elettriche letali dovute all'umidità. Pulire e asciugare l'apparecchio prima di utilizzarlo. In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.
• Nelle vicinanze di impianti elettrici non eseguire mai da soli le misurazioni e attenersi sempre alle indicazioni dell'elettricista specializzato responsabile.
• Prima di aprire il vano batterie, staccare l'apparecchio da qualsiasi fonte di corrente.
• Se possibile, non lavorare mai da soli.

Simboli

Simbolo di pericolo per tensioni elettriche: strutture non protette e sotto tensione all'interno dell'edifi cio potrebbero rappresentare un serio pericolo per le persone (rischio di una scosse elettriche).

Avviso di luogo pericoloso

Classe di protezione II: l'apparecchio è dotato di un isolamento doppio e rafforzato.

CAT III

Categoria di sovratensione III: mezzi di esercizio in installazioni fisse e nei casi in cui sono richiesti requisiti particolari di affidabilità e disponibilità degli stessi, p.e. interruttori in installazioni fisse e apparecchi per impiego industriale con attacco continuo all'installazione fissa.

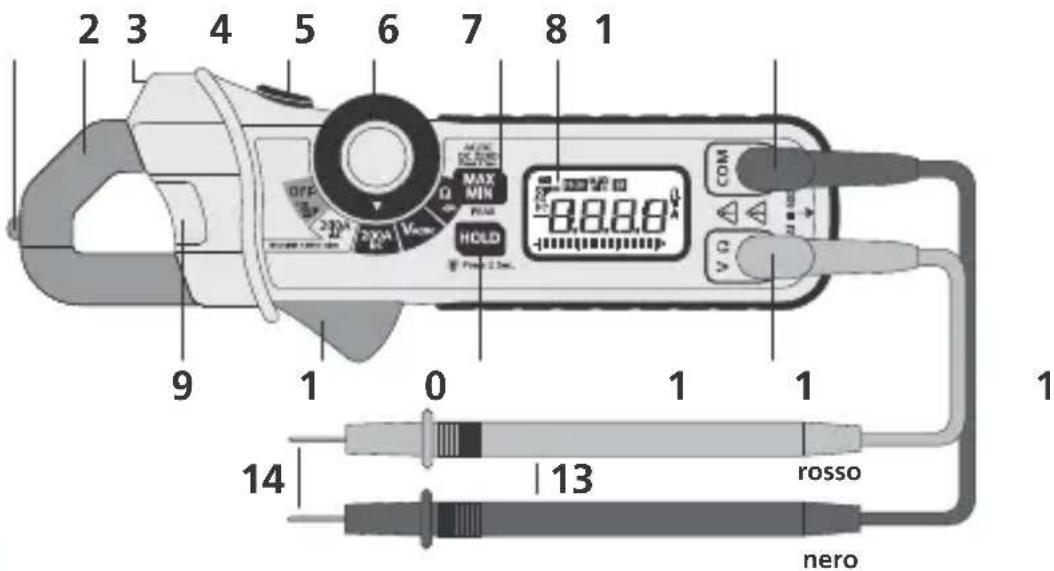

2 3 4 5 6 7 8 1 OFF MAX MIN HOLD 0.8.8.8 COM V Q 14 13 rosso nero

1 Sensore (rivelatore di tensione senza contatto)
2 Pinza amperometrica
3 Minitorcia
4 Minitorcia ON/OFF
5 Manopola per l'impostazione delle funzioni di misura
6 Commutazione, PEAK', MAX/MIN', DCA Zero', AC/DC'
7 Display LC

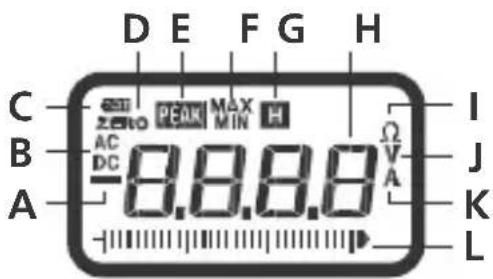

D E F G H C ZERO PEAK MAX H B AC DC 0.8.8.8 Ω V A I J K L A

A Valore di misura negativo
B Grandezza continua (DC) o alternate
C Batteria quasi scarica
D Posizione di zero ADC
E Funzione PEAK

8 Presa COM
9 Avviso AC

10 Maniglia per aprire la pinza
11 Funzione Hold / Retroilluminazione ON/OFF
12 Presa di ingresso V Ω
13 Puntali
14 Contatti di misura

F Indicazione di MAX/MIN
G Funzione Hold
H Indicazione del valore misurato

1 Unità di misura Ω
J Unità di misura V
K Unità di misura A
L Scala dei valori

Visualizzazione a display:

O.L.: Open line / Overfl ow: circuito di misura non chiuso o campo superato

Funzione AUTO-OFF

Il misuratore si disattiva automaticamente dopo circa 10 minuti di inattività per non gravare sulla batteria. Prima dello spegnimento viene emesso un segnale acustico.

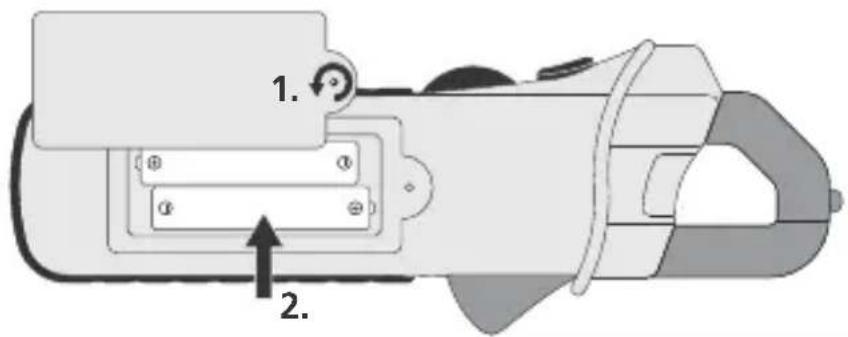

1 Inserimento delle batterie

1. 2.

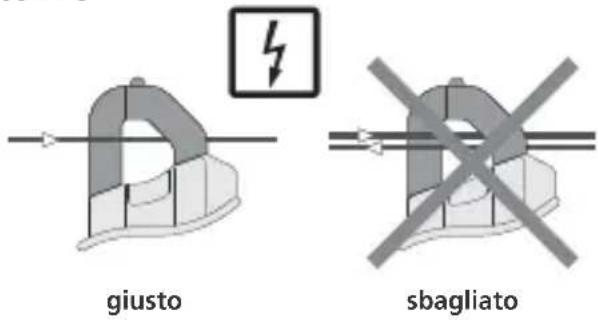

2 Misure di corrente AC

1.2.

2008 RE

giusto sbagliato

1. Girare la manopola nella posizione „200A AC”.
2. Racchiudere solo una linea con la pinza.
3. Il valore misurato viene visualizzato a display.

3 Funzione PEAK Hold

1.

2. giusto sbagliato

1. Girare la manopola nella posizione „200A AC“ e premere il tasto „MAX/MIN“ per attivare la funzione PEAK.
2. Racchiudere solo una linea con la pinza.
3. Attivare l'utenza da misurare. Viene visualizzato il valore di picco signifi cante (10 \~ 282,8 A). Il misuratore può rilevare punte di corrente rapide (<10 millisecondi).

4 True RMS (ACA / ACV)

L'apparecchio, durante la misurazione di tensioni o correnti alternate, indica il valore effi cace reale indipendentemente dalla forma delle onde.

1 Valore di cresta
2 Valore picco-picco
3 Valore effi cace
4 Periodo

5 Misure di corrente DC

1.2.

giusto sbagliato

1. Girare la manopola nella posizione „200A DC“ e premere il tasto MAX/MIN per due secondi per la posizione di zero.
2. Racchiudere solo una linea con la pinza.
3. Il valore misurato viene visualizzato sul display LC. Premendo il tasto „MAX/MIN“ si avvia il rilevamento dei valori minimi e massimi che vengono poi visualizzati a display.

Misure di tensione AC/DC

1.

V Q romso COM nero

2.3.

nero rosso

1. Collegare il puntale rosso alla presa di ingresso V Ω (12) e il puntale nero alla presa COM (8).
2. Girare la manopola nella posizione „V AC/DC“. L'apparecchio indica il tipo di tensione AC. Per la misurazione della tensione DC tenere premuto il tasto MAX/MIN per 2 secondi.

3. Collegare i contatti di misura con l'oggetto da misurare.

4. Il valore misurato viene visualizzato sul display LC. Premendo il tasto „MAX/MIN“ si avvia il rilevamento dei valori minimi e massimi che vengono poi visualizzati a display.

Durante la misurazione della tensione, le funzioni per la misura della resistenza e per la prova di continuità non devono essere attive.

7 DCA Zero

Prima di misurare le tensioni continue, tenere premuto per 2 secondi il tasto „MAX/MIN“ per la posizione di zero. L'elettronica di misura viene così messa a punto. Premendo più volte il tasto „MAX/MIN“ si avvia il rilevamento dei valori minimi e massimi che vengono poi visualizzati a display.

Misura della resistenza

Le resistenze possono essere misurate correttamente solo separatamente. I componenti devono pertanto venire sconnessi dal resto del circuito.

1. Collegare il puntale rosso con la presa di ingresso V Ω (12) e il puntale nero con la presa COM (8).
2. Girare la manopola nella posizione „Ω“.
3. Collegare i contatti di misura con l'oggetto da misurare.
4. Il valore misurato viene visualizzato sul display LC. Se il valore misurato è < 30 Ω, viene emesso un segnale acustico.

Durante la misura della resistenza, i punti di misura non devono presentare tracce di sporco, olio, vernice o altre impurità, perché potrebbero compromettere i risultati di misura.

Durante le misure di resistenza i componenti non devono essere sotto tensione.

9 Funzione MAX/MIN

Per attivare la funzione premere il tasto „MAX/MIN“. A display viene visualizzato il „valore MAX“ misurato che si attualizza automaticamente non appena viene rilevato un nuovo valore di „MAX“.

Premendo di nuovo il tasto viene indicato il valore „MIN“. Anche questo valore viene attualizzato non appena viene rilevato un nuovo valore di „MIN“.

Premere di nuovo il tasto „MAX/MIN“ per leggere il valore attuale. I valori „MAX“ e „MIN“ continuano ad essere attualizzati.

Per uscire da questa modalità tenere premuto il tasto per 2 secondi.

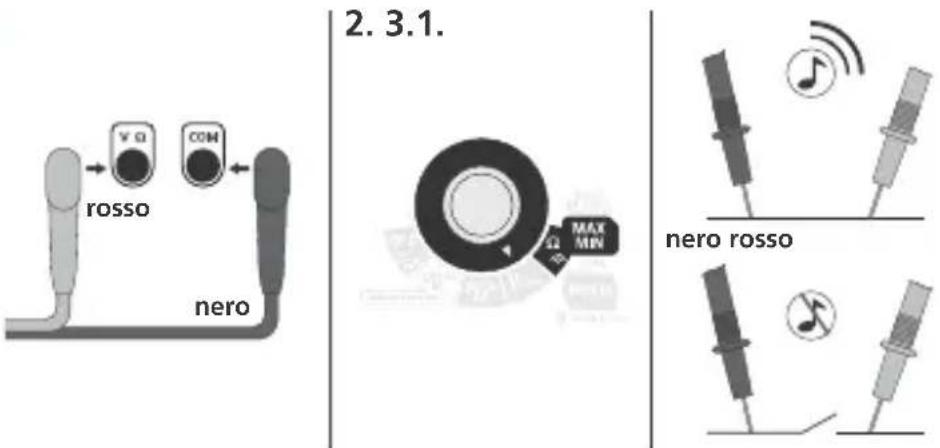

10 Prova di continuità

rossos nero 2. 3.1. MAX MIN nero rosso

1. Collegare il puntale rosso alla presa di ingresso V Ω (12) e il puntale nero alla presa COM (8).

2. Girare la manopola nella posizione „•••”.

3. Collegare i contatti di misura con l'oggetto da misurare. Se il risultato della verifi ca è positivo, viene emesso un segnale acustico. (< 30 Ω)

Durante le misure di continuità i componenti non devono essere sotto tensione.

Funzione Hold

Per detenere brevemente il valore misurato a display, premere il tasto „HOLD“. Per eseguire le misurazioni, la funzione deve venire disattivata premendo di nuovo il tasto.

12 Localizzazione di tensioni, senza contatto (avviso AC)

Il rilevatore di tensione senza contatto integrato nell'apparecchio localizza le tensioni alternate da 100 V a 600 V. Accendere l'apparecchio e far passare il sensore di tensione lungo l'oggetto da misurare (5 - 10 mm). Se viene rilevata tensione alternata, l'indicatore si accende (9).

Il rilevamento di tensioni senza contatto non sostituisce la tradizionale verifi ca della tensione. L'apparecchio riconosce un campo elettrico e reagisce anche in presenza di cariche statiche.

Localizzazione di tensioni, prova di fase unipolare

Allontanare il puntale nero dall'apparecchio. Impostare l'apparecchio su „V AC/DC“ e collegare il puntale rosso con il conduttore di fase o con quello di neutro. Il LED rosso (9) si accende con il conduttore di fase sotto tensione. Mentre si determina il conduttore esterno verifi cando la fase unipolare, determinate condizioni potrebbero disturbare la funzione di indicazione (p.e. dispositivi di protezione personale o ubicazioni isolate).

!

La prova di fase unipolare non è adatta a verifi care l'assenza di tensione. Per tale scopo è necessaria la prova di fase bipolare.

13 Funzione torcia

Per accendere la torcia, tenere premuto il rispettivo tasto. La luce si spegne non appena si smette di fare pressione sul tasto.

14 Backlight

Per attivare la retroilluminazione, tenere premuto il tasto Hold (11) per due secondi. Premere brevemente due volte il tasto Hold per spegnere l'illuminazione.

15 Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Dati tecnici

Funzione		Campo
Corrente AC (50/60 Hz) True RMS	200,0 AAC ± (2,5% ± 8 digits)
Corrente DC 200,0 ADC ± (2,0% ± 5 digits)
Tensione DC 600,0 VDC ± (1,0% ± 2 digits)
Tensione AC (50/60 Hz) True RMS	600,0 VAC ± (1,5% ± 8 digits)
Resistenza 999,9 Ω ± (1,5% ± 8 digits)
Funzione	Ingresso
A AC / VDC 200 A (PEAK 282,8A)
V DC, V AC	600 V DC/AC
Resistenza, prova di continuità 600	V DC/AC
Apertura pinza	ca. 17 mm
Prova di continuità	Soglia di risposta < 30 Ω, corrente di prova < 0,5 mA
Ritmo di misura	10 misure/sec. per indicazione numerica e 40 misure/sec. per istogramma a barre (DCA, DCV, misura della resistenza)
Resistenza d'ingresso	1,0 MΩ (VDC, VAC)
Campo di frequenza corrente/tensione alternate	50/400 Hz (True RMS)
PEAK hold	misura la corrente di cresta < 10 ms
MAX/MIN Hold	Ritmo di misura < 500 ms
Temperatura di lavoro	da -10°C a 50°C
Temperatura di stoccaggio	da -30°C a 60°C
Umidità	non condensante90% (da 0°C a 30°C);75% (da 30°C a 40°C);45% (da 40°C a 50°C)di umidità relativa dell'aria
Altezza sopra lo zero normale	esercizio: 3000 m;stoccaggio: 10000 m
Categoria di sovratensione	CAT III - 600V
Alimentazione elettrica	2 da 1,5 tipo AAA, LR03, alcali
Dimensioni	164 x 65 x 32 mm
Peso	175 g
Norme di prova	EN 61326; EN 61010-1;EN 61010-2-031

ma>

Con riserva di modifi che tecniche. 07.2010.

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

CE —

Per ulteriori informazioni ed indicazioni di sicurezza:

www.laserliner.com/info

!
