INSTRUKCJA OBSŁUGI ROC 240 THOMSON

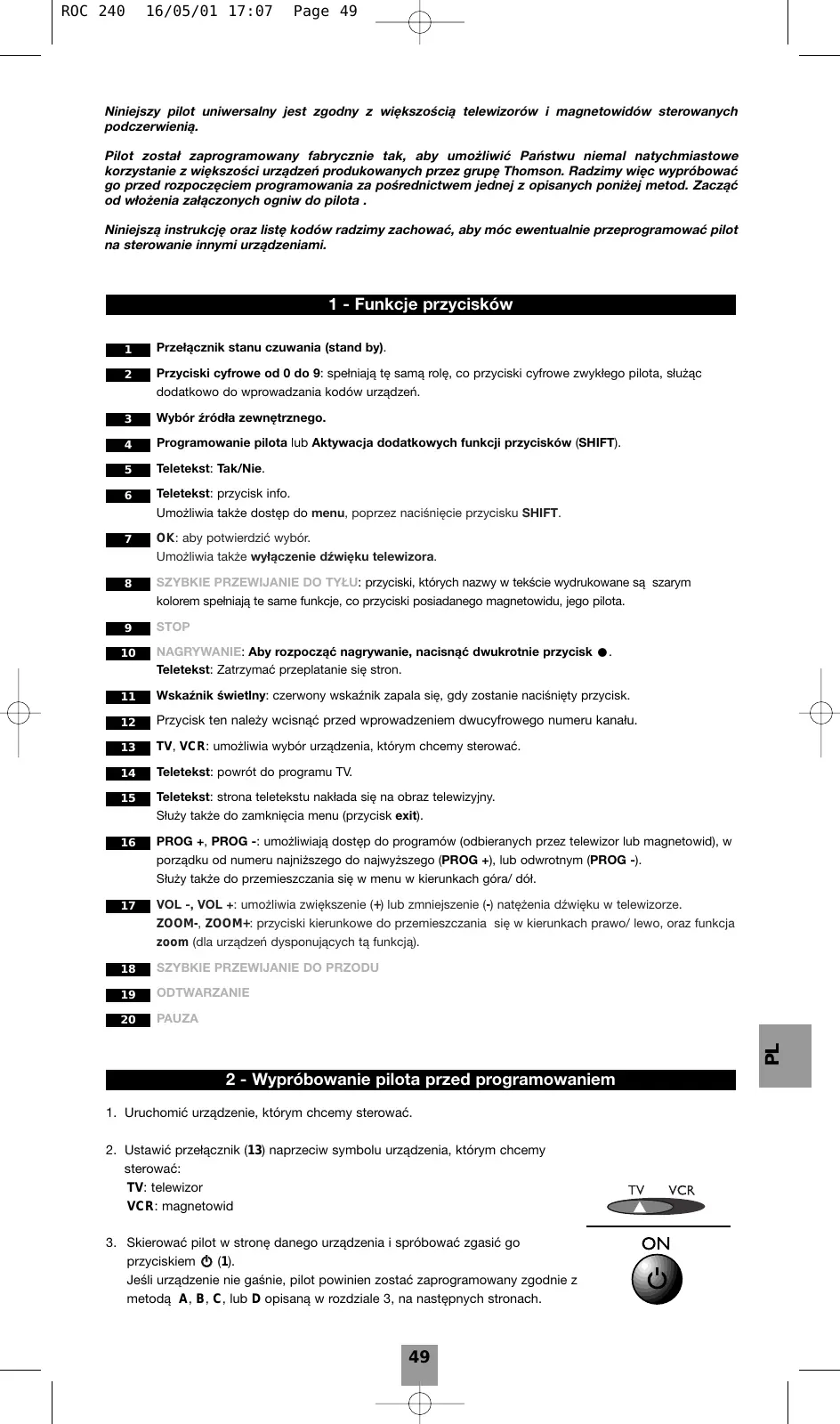

ROC 240 16/05/01 17:07 Page 49 Niniejszy pilot uniwersalny jest zgodny z większością telewizorów i magnetowidów sterowanych podczerwienią. Pilot został zaprogramowany fabrycznie tak, aby umożliwić Państwu niemal natychmiastowe korzystanie z większości urządzeń produkowanych przez grupę Thomson. Radzimy więc wypróbować go przed rozpoczęciem programowania za pośrednictwem jednej z opisanych poniżej metod. Zacząć od włożenia załączonych ogniw do pilota . Niniejszą instrukcję oraz listę kodów radzimy zachować, aby móc ewentualnie przeprogramować pilot na sterowanie innymi urządzeniami.

1 - Funkcje przycisków

Przełącznik stanu czuwania (stand by).

Przyciski cyfrowe od 0 do 9: spełniają tę samą rolę, co przyciski cyfrowe zwykłego pilota, służąc dodatkowo do wprowadzania kodów urządzeń.

Wybór źródła zewnętrznego.

Programowanie pilota lub Aktywacja dodatkowych funkcji przycisków (SHIFT).

Teletekst: przycisk info. Umożliwia także dostęp do menu, poprzez naciśnięcie przycisku SHIFT.

OK: aby potwierdzić wybór. Umożliwia także wyłączenie dźwięku telewizora.

SZYBKIE PRZEWIJANIE DO TYŁU: przyciski, których nazwy w tekście wydrukowane są szarym kolorem spełniają te same funkcje, co przyciski posiadanego magnetowidu, jego pilota.

STOP NAGRYWANIE: Aby rozpocząć nagrywanie, nacisnąć dwukrotnie przycisk M. Teletekst: Zatrzymać przeplatanie się stron.

Wskaźnik świetlny: czerwony wskaźnik zapala się, gdy zostanie naciśnięty przycisk.

Przycisk ten należy wcisnąć przed wprowadzeniem dwucyfrowego numeru kanału.

TV, VCR: umożliwia wybór urządzenia, którym chcemy sterować.

Teletekst: powrót do programu TV.

Teletekst: strona teletekstu nakłada się na obraz telewizyjny. Służy także do zamknięcia menu (przycisk exit).

PROG +, PROG -: umożliwiają dostęp do programów (odbieranych przez telewizor lub magnetowid), w porządku od numeru najniższego do najwyższego (PROG +), lub odwrotnym (PROG -). Służy także do przemieszczania się w menu w kierunkach góra/ dół.

VOL -, VOL +: umożliwia zwiększenie (+) lub zmniejszenie (-) natężenia dźwięku w telewizorze. ZOOM-, ZOOM+: przyciski kierunkowe do przemieszczania się w kierunkach prawo/ lewo, oraz funkcja zoom (dla urządzeń dysponujących tą funkcją).

2 - Wypróbowanie pilota przed programowaniem

1. Uruchomić urządzenie, którym chcemy sterować.

2. Ustawić przełącznik (13) naprzeciw symbolu urządzenia, którym chcemy

sterować: TV: telewizor VCR: magnetowid

3. Skierować pilot w stronę danego urządzenia i spróbować zgasić go

przyciskiem B (1). Jeśli urządzenie nie gaśnie, pilot powinien zostać zaprogramowany zgodnie z metodą A, B, C, lub D opisaną w rozdziale 3, na następnych stronach.

3 - Programowanie pilota

Metoda A - Szybkie programowanie za pomocą jednocyfrowego kodu pomocniczego Przed rozpoczęciem programowania, odnaleźć kod pomocniczy urządzenia, którym chcemy sterować (telewizor lub magnetowid). Odnieść się do pierwszej strony (I) listy kodów pomocniczych, załączonej do instrukcji.

1. Uruchomić urządzenie, którym chcemy sterować.

2. Ustawić przełącznik (13) naprzeciw symbolu urządzenia, którym chcemy

sterować: TV: telewizor, VCR: magnetowid.

3. Wcisnąć przycisk SHIFT (4) i utrzymać go w tej pozycji, aż zapali się czerwony

wskaźnik (11), (przez kilka sekund wskaźnik będzie się palił, co umożliwi Państwu wykonanie czynności etapów 4-6. Pulsowanie wskaźnika oznacza wyczerpanie się czasu przeznaczonego na programowanie. W następnej kolejności wskaźnik gaśnie).

4. Gdy wskaźnik jest zapalony, wprowadzić kod pomocniczy (n. p.: 1 dla marki

5. Skierować pilot w stronę urządzenia i spróbować wyłączyć je, naciskając jeden

6. Gdy tylko urządzenie to zgaśnie, nacisnąć OK (7), aby pomocniczy kod został

7. Jeśli urządzenie nie zgasło, nacisnąć kilkakrotnie przycisk B (1), aż urządzenie

zgaśnie. Między kolejnymi wciśnięciami przycisku należy odczekać około 1 sekundy, aż czerwony wskaźnik (11) zgaśnie i ponownie się zapali. Dzięki temu możemy sprawdzić reakcję urządzenia.

8. Gdy tylko urządzenie zgaśnie, nacisnąć OK (7), aby pomocniczy kod został

zapisany w pamięci. Sprawdzanie programowania: Urządzenie jest w zasadzie gotowe do odbioru poleceń pilota. Sprawdzić działanie za pomocą testu opisanego na stronie 52. Metoda B - programowanie za pomocą kodów trzycyfrowych Przed rozpoczęciem programowania, odnaleźć kod urządzenia, którym chcemy sterować (telewizor lub magnetowid). Odnieść się do pierwszej strony (II) listy kodów, załączonej do instrukcji.

1. Uruchomić urządzenie, którym chcemy sterować.

2. Ustawić przełącznik (13) naprzeciw symbolu urządzenia, którym chcemy

sterować: TV: telewizor, VCR: magnetowid.

3. Wcisnąć przycisk SHIFT (4) i utrzymać go w tej pozycji, aż zapali się czerwony

wskaźnik (11). Przez kilka sekund wskaźnik będzie się palił, co umożliwi Państwu wykonanie czynności etapu 4. Pulsowanie wskaźnika oznacza wyczerpanie się czasu przeznaczonego na programowanie. W następnej kolejności wskaźnik gaśnie.

4. Gdy wskaźnik jest zapalony, wprowadzić pierwszy kod trzycyfrowy

proponowany dla marki sterowanego urządzenia (n. p.: 016 dla marki Thomson). Czerwony wskaźnik gaśnie. Czerwony wskaźnik pulsuje jeśli dany kod nie znajduje się na liście.

5. Skierować pilot w stronę urządzenia i spróbować wyłączyć je, naciskając jeden

6. Jeśli urządzenie nie zgasło, powtórzyć etap 3 i wprowadzić następny

trzycyfrowy kod. Spróbować wyłączyć urządzenie, naciskając jeden raz przycisk B (1). Powtórzyć tę operację dla pozostałych kodów trzycyfrowych. Sprawdzanie programowania: Urządzenie jest w zasadzie gotowe do odbioru poleceń pilota. Sprawdzić działanie za pomocą testu opisanego na stronie 52.

ROC 240 16/05/01 17:07 Page 51 Metoda C - Programowanie poprzez wyszukiwanie kodu Jeśli żaden z proponowanych kodów nie przynosi spodziewanego efektu, można odnaleźć kod bez wprowadzania go za pomocą przycisków cyfrowych.

1. Uruchomić urządzenie, którym chcemy sterować.

2. Ustawić przełącznik (13) naprzeciw symbolu urządzenia, którym chcemy

sterować: TV: telewizor, VCR: magnetowid.

3. Utrzymać przycisk SHIFT (4) w pozycji wciśniętej, aż zapali się czerwony

4. Skierować pilot w stronę urządzenia i spróbować wyłączyć je, naciskając jeden

5. Gdy tylko urządzenie to zgaśnie, nacisnąć OK (7), aby kod został zapisany w

6. Jeśli urządzenie nie zgasło, nacisnąć ponownie przycisk B (1) niezbędną ilość

razy (do 200 razy), aż urządzenie zgaśnie. Między kolejnymi wciśnięciami przycisku należy odczekać około 1 sekundy, aż czerwony wskaźnik (11) zgaśnie i ponownie się zapali. Dzięki temu możemy sprawdzić reakcję urządzenia.

7. Gdy tylko urządzenie zgaśnie, nacisnąć OK (7), aby kod został zapisany w

pamięci. Sprawdzanie programowania: Urządzenie jest w zasadzie gotowe do odbioru poleceń pilota. Jego działanie sprawdzamy za pomocą następującego testu: - Dla telewizora lub odbiornika satelitarnego: nacisnąć na przykład cyfrę 2, aby zmienić program lub by włączyć urządzenie, jeśli jest ono wyłączone. - Dla magnetowidu: włożyć kasetę i nacisnąć przycisk B. Wypróbować inne przyciski pilota, aby zapoznać się z pozostałymi funkcjami sterowanymi pilotem. Jeśli Państwa zdaniem nie wszystkie przyciski pilota są aktywne, należy ponowić procedurę tej metody programowania, aby odnaleźć kod umożliwiający sterowanie maksymalną ilością funkcji. Programowanie pilota na sterowanie urządzeniem COMBO sprowadza się do zaprogramowania pilota jak dla telewizora, a następnie - jak dla magnetowidu, czyli obu urządzeń składających się na COMBO. Przed rozpoczęciem programowania, odnaleźć kod pomocniczy lub kod właściwy urządzenia, którym chcemy sterować (telewizor lub magnetowid). Odnieść się do listy załączonej do niniejszej instrukcji, strona kodów pomocniczych lub kodów właściwych.

1. Uruchomić COMBO, którym zamierzamy sterować.

2. Ustawić przełącznik pilota (13) na TV, następnie wykonać czynności jednej z

metod programowania, A, B lub C, opisanych powyżej.

3. Ustawić przełącznik pilota (13) na VCR, następnie wykonać czynności jednej z

metod programowania, A, B lub C, opisanych powyżej.

Metoda D - Programowanie na sterowanie urządzeniem COMBO (kombi TV/VCR) ROC 240 16/05/01 17:07 Page 52

4 - Jak odnaleźć zaprogramowany kod

Może okazać się, iż potrzebujemy odnaleźć zaprogramowany w pilocie kod.

1. Ustawić przełącznik (13) na żądanym typie urządzenia (TV lub VCR ).

2. Utrzymać przycisk SHIFT (4) w pozycji wciśniętej, aż zapali się czerwony

3. Ponownie wcisnąć na krótko przycisk SHIFT (4), czerwony wskaźnik zapali się

4. Naciskać przyciski cyfrowe w porządku od cyfry najniższej do najwyższej

(od 0 do 9), aż czerwony wskaźnik (11) zapali się i zgaśnie.

5. Cyfra, która spowodowała pulsowanie czerwonego wskaźnika (11) jest

pierwszą z trzech cyfr składających się na dany kod; należy zanotować ją poniżej.

6. Powtórzyć etap 4, by odnaleźć pozostałe cyfry kodu.

7. Po odnalezieniu trzeciej cyfry, gaśnie czerwony wskaźnik (11).

5 - Sprawdzanie programowania

- Dla telewizora: nacisnąć na przykład cyfrę 2, aby zmienić program lub by włączyć urządzenie, jeśli jest ono wyłączone. - Dla magnetowidu: włożyć kasetę i nacisnąć przycisk przycisk B. Wypróbować inne przyciski pilota, aby zapoznać się z pozostałymi funkcjami sterowanymi pilotem. Jeśli Państwa zdaniem nie wszystkie przyciski pilota są aktywne, należy spróbować innej Metody programowania, B lub C. Po odnalezieniu kodu danego urządzenia, radzimy go zapisać, aby w razie potrzeby był on „pod ręką”. Po każdorazowej wymianie ogniw konieczne jest ponowne zaprogramowanie pilota. KOD TV KOD VCR

6 - Nawigacja NAVILIGHT

System nawigacji THOMSON NAVILIGHT umożliwia Państwu łatwy dostęp do ustawień posiadanego telewizora (TV) lub magnetowidu (VCR) wyposażonego w system THOMSON NAVILIGHT.

1. Uruchomić urządzenie, którym chcemy sterować.

2. Ustawić przełącznik (13) na żądanym typie urządzenia (TV lub VCR). Gdy

przełącznik znajduje się w położeniu VCR, należy sprawdzić, czy telewizor pracuje w trybie AV (wybrane jest gniazdo typu SCART).

3. Nacisnąć trzykrotnie przycisk SHIFT, następnie menu (6).

4. Nawigować po menu ustawień za pomocą przycisków góra, dół, lewo i prawo

(16 i 17), naciskając najpierw jeden raz przycisk SHIFT.

5. Potwierdzić przyciskiem OK (7).

6. Zamknąć menu naciskając jeden raz przycisk SHIFT, następnie exit (15).
