ROC 240 - Fernbedienung THOMSON - Kostenlose Bedienungsanleitung

Produkttyp	Universelle Fernbedienung
Marke	THOMSON
Modell	ROC 240
Kompatibilität	Infrarotgesteuerte Fernseher und Videorekorder
Stromversorgung	2 AA-Batterien (nicht im Lieferumfang enthalten)
Abmessungen (ca.)	200 x 50 x 25 mm
Gewicht (ca. mit Batterien)	150 g
Haupttasten	Ein/Aus, Zifferntasten 0-9, SHIFT, OK, Lautstärke +/-, Programm +/-, Navigation, Teletext, Wiedergabe, Pause, Stopp, Schnellvorlauf
Programmierverfahren	Untercode 1 Ziffer (A), 3-stelliger Code (B), automatische Suche (C), TV/VCR-Kombination (D)
Sonderfunktion	Navilight-Navigation für den Zugriff auf die Einstellungen von THOMSON-Geräten
Leuchtanzeige	Rot bei Tastendruck
Geräteauswahl	TV / VCR
Pflege	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit und Chemikalien vermeiden.
Ersatzteile	AA-Batterien (Standard)
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar auf notice-facile.com

Häufig gestellte Fragen - ROC 240 THOMSON

Wie programmiere ich die Fernbedienung mit einem Untercode?

Schalten Sie das Gerät ein, stellen Sie den Schalter auf TV oder VCR. Halten Sie die Taste SHIFT gedrückt, bis die rote Anzeige dauerhaft leuchtet. Geben Sie den Untercode ein (z.B. 1 für Thomson). Richten Sie die Fernbedienung auf das Gerät und drücken Sie die Taste Ein/Aus. Wenn das Gerät ausgeht, drücken Sie OK zum Speichern.

Was tun, wenn die Fernbedienung nach der Programmierung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt sind. Versuchen Sie ein anderes Programmierverfahren (B oder C). Stellen Sie sicher, dass der Schalter auf den richtigen Gerätetyp (TV oder VCR) eingestellt ist. Wenn das Problem weiterhin besteht, wiederholen Sie die Programmierung mit einem anderen Code.

Wie finde ich den programmierten Code in der Fernbedienung wieder?

Stellen Sie den Schalter auf das entsprechende Gerät. Halten Sie SHIFT gedrückt, bis die rote Anzeige dauerhaft leuchtet, drücken Sie dann kurz erneut SHIFT (die Anzeige blinkt einmal). Drücken Sie nacheinander die Zifferntasten 0 bis 9. Wenn die Anzeige blinkt, notieren Sie die Ziffer. Wiederholen Sie dies, um die drei Ziffern des Codes zu erhalten.

Wie verwende ich die Navilight-Navigation?

Schalten Sie das Gerät ein. Stellen Sie den Schalter auf TV oder VCR. Drücken Sie SHIFT und dann Menü (Taste 6). Navigieren Sie mit den Tasten hoch, runter, links, rechts in den Menüs (nach Drücken von SHIFT). Bestätigen Sie mit OK und verlassen Sie mit SHIFT und dann Exit (Taste 15).

Funktioniert die Fernbedienung mit allen Fernsehern?

Diese Fernbedienung ist für die meisten Infrarot-Fernseher und Videorekorder ausgelegt. Sie ist vorprogrammiert für Marken der Thomson-Gruppe. Für andere Marken verwenden Sie die Programmierverfahren mit den in der Anleitung angegebenen Codes.

Wie programmiere ich ein TV/VCR-Kombigerät?

Programmieren Sie bei einem COMBO zuerst den TV-Teil, indem Sie den Schalter auf TV stellen und ein Verfahren (A, B oder C) anwenden. Stellen Sie dann den Schalter auf VCR und wiederholen Sie die Programmierung für den Videorekorder-Teil.

Was tun, wenn die rote Anzeige nicht leuchtet?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (achten Sie auf die Polarität). Ersetzen Sie die Batterien gegebenenfalls durch neue. Die Anzeige sollte bei jedem Tastendruck kurz aufleuchten.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Entnehmen Sie die alten Batterien und legen Sie zwei neue AA-Batterien ein, beachten Sie dabei die Polaritätsangaben (+/-). Schließen Sie das Fach.

Kann ich diese Fernbedienung für einen Videorekorder verwenden?

Ja, stellen Sie den Schalter auf VCR und programmieren Sie die Fernbedienung mit dem entsprechenden Code (siehe Codeliste). Sie ermöglicht die Steuerung von Grundfunktionen wie Wiedergabe, Stopp, Aufnahme usw.

Wie greife ich auf das Einstellungsmenü des Fernsehers zu?

Stellen Sie den Schalter auf TV. Drücken Sie SHIFT und dann die Taste 6 (Menü). Verwenden Sie die Navigationstasten (hoch, runter, links, rechts) nach Drücken von SHIFT, um sich in den Menüs zu bewegen. Bestätigen Sie mit OK und verlassen Sie mit SHIFT und dann Exit (Taste 15).

BEDIENUNGSANLEITUNG ROC 240 THOMSON

18 FAST FORWARD 19 PLAY 20 PAUSE

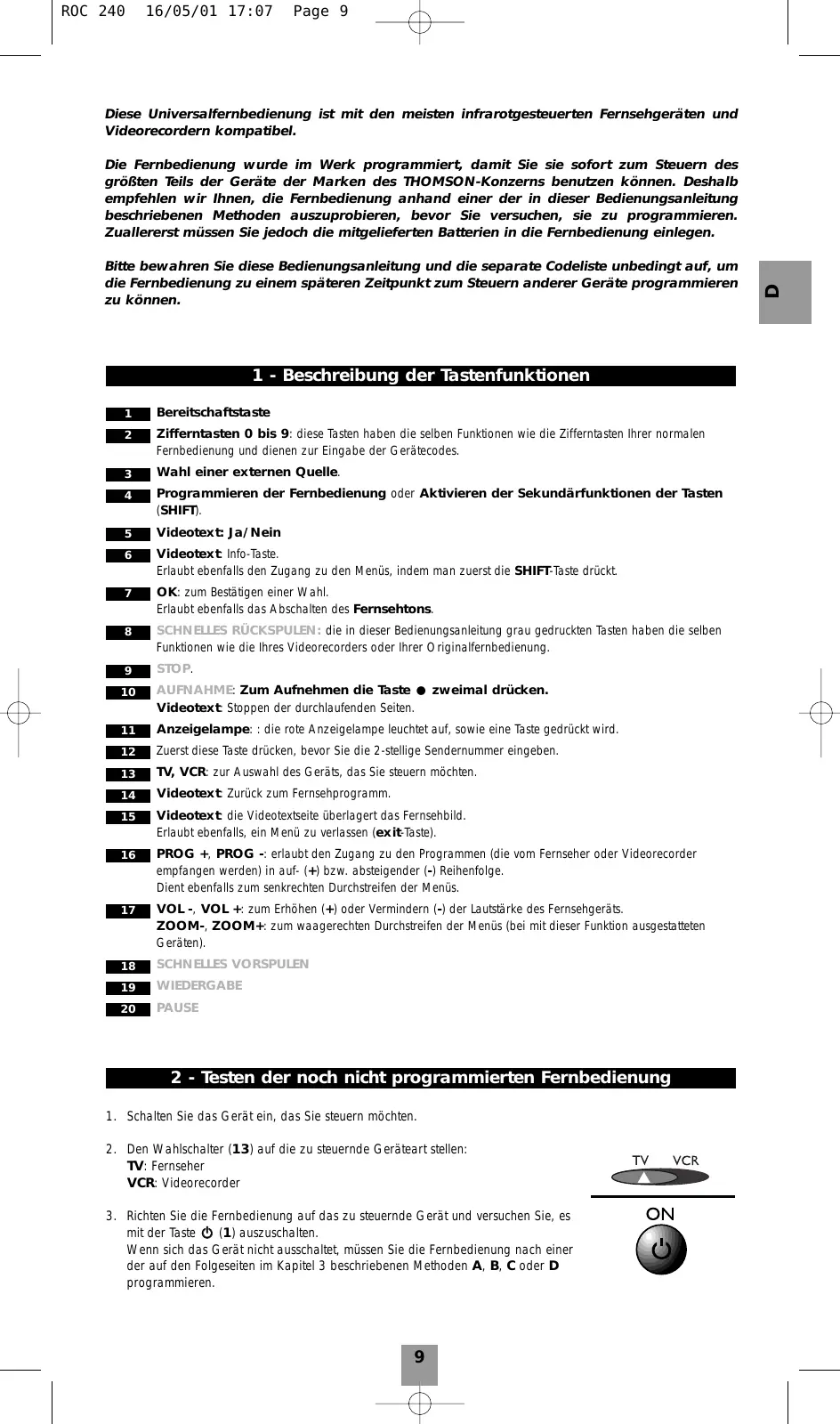

Diese Universalfernbedienung ist mit den meisten infrarotgesteuerten Fernsehgeräten und Videorecordern kompatibel.

Die Fernbedienung wurde im Werk programmiert, damit Sie sie sofort zum Steuern des größten Teils der Geräte der Marken des THOMSON-Konzerns benutzen können. Deshalb empfehlen wir Ihnen, die Fernbedienung anhand einer in dieser Bedienungsanleitung beschriebenen Methoden auszuprobieren, bevor Sie versuchen, sie zu programmieren. Zuallererst müssen Sie jedoch die mitgelieferten Batterien in die Fernbedienung einlegen.

Bitte bewahren Sie diese Bedienungsanleitung und die separate Codeliste unbedingt auf, um die Fernbedienung zu einem späteren Zeitpunkt zum Steuern anderer Geräte programmieren zu können.

1 - Beschreibung der Tastenfunktionen

1 Bereitschaftstaste 2 Zifferntasten 0 bis 9: diese Tasten haben dieselben Funktionen wie die Zifferntasten Ihrer normalen Fernbedienung und dienen zur Eingabe der Gerätecodes. 3 Wahl einer externen Quelle. 4 Programmieren der Fernbedienung oder Aktivieren der Sekundärfunktionen der Tasten (SHIFT). 5 Videotext: Ja/Nein 6 Videotext: Info-Taste.

Erlaubt ebenfalls den Zugang zu den Menüs, indem man zuerst die SHIFT-Taste drückt.

7 OK: zum Bestätigen einer Wahl.

Erlaubt ebenfalls das Abschalten des Fernsehtons.

8 SCHNELLES RÜCKSPULEN: die in dieser Bedienungsanleitung grau gedruckten Tasten haben dieselben

Funktionen wie die Ihres Videorecorders oder Ihrer Originalfernbedienung.

9 STOP.

10 AUFNAHME: Zum Aufnehmen die Taste ● zweimal drücken.

Videotext: Stoppen der durchlaufenden Seiten.

11 Anzeigelampe: die rote Anzeigelampe leuchtet auf, sobald eine Taste gedrückt wird.

12 Zuerst diese Taste drücken, bevor Sie die 2-stellige Sendernummer eingeben.

13 TV, VCR: zur Auswahl des Geräts, das Sie steuern möchten.

14 Videotext: Zurück zum Fernsehprogramm.

15 Videotext: die Videotextseite überlagert das Fernsehbild.

Erlaubt ebenfalls, ein Menü zu verlassen (Exit-Taste).

PROG+, PROG-: erlaubt den Zugang zu den Programmen (die vom Fernseher oder Videorecorder)

empfangen werden) in aufsteigender (+) bzw. absteigender (-) Reihenfolge.

Dient ebenfalls zum senkrechten Durchstreifen der Menüs.

17 VOL -, VOL +: zum Erhöhen (+) oder Vermindern (-) der Lautstärke des Fernsehgeräts.

ZOOM-, ZOOM+: zum waagerechten Durchstreifen der Menüs (bei mit dieser Funktion ausgestatteten

Geräten).

18 SCHNELLES VORSPULEN 19 WIEDERGABE 20 PAUSE

2 - Testen der noch nicht programmierten Fernbedienung

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Den Wahlschalter (13) auf die zu steuernde Geräteart stellen:

TV: Fernseher

VCR: Videorecorder

1. Richten Sie die Fernbedienung auf das zu steuernde Gerät und versuchen Sie, es mit der Taste (1) auszuschalten.

Wenn sich das Gerät nicht ausschaltet, müssen Sie die Fernbedienung nach einer der auf den Folgeseiten im Kapitel 3 beschriebenen Methoden A, B, C oder D programmieren.

3 - Programmieren der Fernbedienung

Methode A - Schnelles Programmieren mit 1-stelligem Untercode

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode des zu steuernden Geräts (Fernseher oder Videorecorder) suchen.

Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite I der Untercodes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Den Wahlschalter (13) auf die zu steuernde Geräteart stellen:

TV: Fernseher, VCR: Videorecorder

1. Die Taste SHIFT (4) gedrückt halten, bis die rote Anzeigelampe (11) ununterbrochen leuchtet (die Anzeigelampe bleibt einige Sekunden an, damit Sie über die zur Durchführung der Schritte 4-6 notwendige Zeit verfügen. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).
2. Wenn die Anzeige leuchtet, den Untercode eintippen (z. B. 1 für THOMSON).
3. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie auf die Taste (1) drücken.
4. Sobald sich das zu steuernde Gerät ausschaltet, auf OK (7) drücken, um den Untercode zu speichern.
5. Sollte sich das Gerät nicht ausschalten, erneut mehrmals die Taste (1) drücken, bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit halten (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.
6. Sobald sich das zu steuernde Gerät ausschaltet, auf OK (7) drücken, um den Untercode zu speichern.

Überprüfen der Programmierung

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen.

Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 12 durchführen.

Methode B - Programmieren mit 3-stelligen Codes

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Code des zu steuernden Geräts (Fernseher oder Videorecorder) suchen.

Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite II der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Den Wahlschalter (13) auf die zu steuernde Geräteart stellen: TV: Fernseher, VCR: Videorecorder
3. Die Taste SHIFT (4) gedrückt halten, bis die rote Anzeigelampe (11) ununterbrochen leuchtet. Die Anzeigelampe bleibt eine Sekunde an, um Ihnen die zur Durchführung des Schritts 4 notwendige Zeit zu setzen. Die Anzeige blinkt zunächst, um Sie zu informieren, dass die Zeit fast abgelaufen ist, und erlischt dann.
4. Wenn die Anzeige leuchtet, die erste Ziffer des für das Fabrikat des zu steuernden Geräts vorgeschlagenen 3-stelligen Codes eintippen (z. B. 016 für THOMSON). Die rote Anzeige erlischt bzw. blinkt, falls der Code nicht auf der Liste stehen.
5. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie einmal auf die Taste (1) drücken.
6. Sollte sich das Gerät nicht ausschalten, den Schritt 3 wiederholen. Anschließend den nächsten 3-stelligen Code eintippen. Versuchen Sie, das Gerät auszuschalten, indem Sie einmal auf die Taste (1) drücken. Den Vorgang wiederholen, indem Sie jeden der 3-stelligen Codes ausprobieren.

Überprüfen der Programmierung

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen.

Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 12 durchführen.

Methode C - Programmieren mittels Code-Suche

Sollte keiner der Codes funktionieren, besteht die Möglichkeit, den Code ohne jegliche Eingabe herauszufinden.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Den Wahlschalter (13) auf die zu steuernde Geräteart stellen: TV: Fernseher, VCR: Videorecorder
3. Die Taste SHIFT (4) gedrückt halten, bis die rote Anzeigelampe (11) ständig leuchtet.
4. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie auf die Taste (1) drücken.
5. Sobald sich das zu steuernde Gerät ausschaltet, auf OK (7) drücken, um den Code zu speichern.
6. Sollte sich das Gerät nicht ausschalten, die Taste (1) so viele Male wie erforderlich drücken (bis zu 200 Mal), bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe (11) die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit halten (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.
7. Sobald sich das zu steuernde Gerät ausschaltet, auf OK (7) drücken, um den Code zu speichern.

Überprüfen der Programmierung

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Überprüfen Sie das korrekte Funktionieren mit Hilfe des folgenden Tests:

• Fernseher oder Satellitenempfänger: Drücken Sie z.B. auf die Taste 2, um auf ein anderes Programm umzuschalten oder um das Gerät einzuschalten, wenn es ausgeschaltet ist.
• Videorecorder: eine Kassette einlegen und anschließend auf ▸ drücken.

Probieren Sie andere Fernbedienungstasten aus, um die Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, dass nicht alle Tasten aktiv sind, führen Sie die Prozedur dieser Programmierungsmethode erneut aus, um den Code herauszufinden, der die größte Anzahl von Funktionen zulässt.

Methode D - Programmieren zum Steuern eines COMBO (TV-VCR-Kombigerät)

Die Programmierung der Fernbedienung für ein COMBO besteht darin, dass Sie zuerst den Fernsehgeräte- und anschließend den Videorecorderteil des aus diesen beiden Geräten bestehenden COMBO's programmieren.

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode bzw. Code des zu steuernden Geräts (Fernseher oder Videorecorder) suchen.

Hierzu die dieser Bedienungsanleitung beiliegende Liste zu Rate ziehen (siehe Seite Untercodes bzw. Codes).

1. Den COMBO einschalten, den Sie zu steuern wünschen.
2. Den Wahlschalter (13) der Fernbedienung auf TV stellen und dann nach einer der vorstehend beschriebenen Programmierungsmethoden A, B oder C vorgehen.
3. Den Wahlschalter (13) der Fernbedienung auf VCR stellen und dann nach einer der vorstehend beschriebenen Programmierungsmethoden A, B oder C vorgehen.

4 - Wie man einen programmierten Code wiederfindet

Es kann erforderlich sein, den in die Fernbedienung einprogrammierten Code wiederzufinden.

1. Den Wahlschalter (13) auf die betreffende Geräteart stellen (TV oder VCR).
2. Die Taste SHIFT (4) gedrückt halten, bis die rote Anzeigelampe (11) ständig leuchtet.
3. Die Taste SHIFT (4) erneut kurz drücken. Die rote Anzeigelampe blinkt einmal.
4. Die Zifferntasten in aufsteigender Reihenfolge (0-9) drücken, bis die rote Anzeigelampe (11) einmal blinkt.
5. Diejenige Ziffer, die das Blinken der roten Anzeigelampe (11) ausgelöst hat, ist die erste Nummer Ihres 3-stelligen Codes. Bitte nachstehend notieren.
6. Wiederholen Sie den Schritt 4, um die beiden anderen Ziffern des Codes herauszufinden.
7. Nach dem Auffinden der dritten Zahl erlischt die rote Anzeigelampe (11).

SHIFT

5 - Überprüfen der Programmierung

• Für ein Fernsehgerät: drücken Sie z.B. auf 2, um das Programm zu wechseln oder um das Gerät einzuschalten, falls es ausgeschaltet ist.
• Videorecorder: eine Kassette einlegen und anschließend auf ► drücken.

Probieren Sie andere Fernbedienungstasten aus, um Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, dass nicht alle Tasten aktiv sind, versuchen Sie es mit der nachstehend beschriebenen Programmierungs-Methode B oder C.

Wenn Sie den Code Ihres Geräts gefunden haben, notieren Sie ihn, damit Sie ihn im Bedarfsfall sofort zur Hand haben.

Nach dem Batteriewechsel müssen Sie die Fernbedienung erneut programmieren.

6 - Das NAVILIGHT-Navigationssystem

Das Navigationssystem NAVILIGHT ermöglicht Ihnen einen leichten Zugang zu den Einstellungen Ihres mit dem System THOMSON NAVILIGHT ausgestatteten Fernsehgeräts (TV) oder Videorecorders (VCR).

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Den Wahlschalter (13) auf die betreffende Geräteart stellen (TV oder VCR). In der Stellung VCR müssen Sie sicherstellen, dass der AV-Modus für den Fernseher aktiviert ist (die SCART-Buchse muss gewählt sein).
3. Die SHIFT-Taste einmal drücken, dann Menü (6) betätigen.
4. Zum Navigieren durch das Einstellungsmenü zuerst einmal die SHIFT-Taste drücken und dann die Tasten oben, unten, links und rechts (16 und 17) benutzen.
5. Mit OK (7) bestätigen.
6. Zum Verlassen der Menü einmal die SHIFT- und dann die exit-Taste (15) drücken.

SHIFT

menu

SHIFT

SHIFT

exit

C HELPLINE THOMSON

Ihr Kontakt zu THOMSON: 0180 1000 390, ab 27.11.2000.

(Für Deutschland, Kosten zum Ortstarif.)

www.thomson-europe.com
