Typ produktu	Ładowarka akumulatorów do modelarstwa
Marka	Voltcraft
Model	VCharge 2S (V-Charge 2S QUAD)
Liczba kanałów	4 niezależne kanały
Kompatybilne typy akumulatorów	LiPo, LiHV, NiMH, NiCd
Napięcie wejściowe	100-240 VAC (50/60 Hz) lub 7-17 VDC
Prąd ładowania na kanał	0,1 A do 1,0 A, regulowany co krok
Maksymalna moc ładowania	4 x 7 W (±10%)
Maksymalne napięcie wyjściowe	8,7 V
Złącza wyjściowe	SM, XH, Micro, MX, JST, mCPX
Wyświetlacz	Ekran LCD z parametrami ładowania
Wskaźniki LED	4 diody LED (czerwona/zielona) na kanał
Ochrona przed odwróceniem polaryzacji	Tak
Ochrona przed przepięciem	Tak (automatyczne wyłączenie)
Ochrona przed zbyt niskim napięciem	Tak (wyłączenie, gdy DC < 7 V)
Ochrona przed przeciążeniem prądowym	Tak (wyłączenie, gdy prąd > 1,20 A)
Waga	233 g
Długość kabla zasilającego	1,1 m
Temperatura pracy	0 °C do +40 °C
Wilgotność pracy	0 do 90% RH (bez kondensacji)
Warunki przechowywania	-10 °C do +50 °C, 0-95% RH
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; używać suchej, niestrzępiącej się szmatki; unikać agresywnych środków
Bezpieczeństwo	Używać tylko w suchym pomieszczeniu; nie zakrywać; zachować odległość co najmniej 20 cm; nie pozostawiać bez nadzoru
Zawartość opakowania	Ładowarka, kabel zasilający, płyta CD z instrukcją obsługi

Często zadawane pytania - VCharge 2S VOLTCRAFT

Jakie typy akumulatorów mogę ładować za pomocą Voltcraft VCharge 2S?

Ładowarka obsługuje akumulatory LiPo, LiHV, NiMH i NiCd. Nigdy nie ładuj baterii jednorazowych.

Ile akumulatorów mogę ładować jednocześnie?

Możesz ładować do 4 akumulatorów niezależnie, jeden na kanał.

Jak ustawić prąd ładowania?

Naciśnij przycisk SELECT, aby wejść w ustawienia prądu, a następnie użyj przycisku SETTING, aby dostosować między 0,1 A a 1,0 A. Przytrzymaj SETTING, aby zapisać.

Jakie są możliwe napięcia zasilania?

Ładowarka może być zasilana 100-240 VAC za pomocą dołączonego kabla sieciowego lub 7-17 VDC przez złącze XT60 (kabel nie jest dołączony).

Co zrobić, gdy pojawi się komunikat "DC Input Low"?

Napięcie wejściowe DC jest niższe niż 7,0 V. Odłącz akumulatory i sprawdź źródło zasilania.

Czy ładowarka jest zabezpieczona przed błędami polaryzacji?

Tak, ładowarka wykrywa odwrócenie polaryzacji i nie rozpoczyna ładowania. Sprawdź podłączenie akumulatora.

Czy mogę pozostawić ładowarkę bez nadzoru?

Nie, nigdy nie pozostawiaj ładowarki bez nadzoru podczas ładowania, pomimo wbudowanych zabezpieczeń.

Jak czyścić ładowarkę?

Zawsze odłączaj urządzenie przed czyszczeniem. Użyj suchej, niestrzępiącej się szmatki. Unikaj agresywnych środków chemicznych.

Jakie złącza akumulatorów są kompatybilne?

Dostępne złącza to: SM, XH, Micro, MX, JST i mCPX.

Co oznacza stałe zielone światło LED?

Stałe zielone światło LED na kanale oznacza, że podłączony akumulator jest w pełni naładowany (wyświetlacz pokazuje "FULL").

INSTRUKCJA OBSŁUGI VCharge 2S VOLTCRAFT

PL Instrukcja obsługi

Użytkowanie zgodne z przeznaczeniem

Ładowarka do modeli V-Charge 2S QUAD przeznaczona jest do ładowania maksymalnie 4 akumulatorów jednocześnie (4 kanały, 1 akumulator na kanał). Obsługiwane są następujące typy akumulatorów:

• litowo-polimerowy (LiPo)

- niklowo-wodorkowy (NiMH)

• litowo-polimerowy o wysokim napięciu (LiHV)

- niklowo-kadmowy (NiCd)

Prądy ładowania można ustawić w zakresie 0,1-1,0 A. Ustawianie, monitorowanie i sterowanie funkcjami jest ułatwione dzięki przejrzystemu wyświetłączowi LC. Zintegrowano również podstawowe funkcje bezpieczeństwa, takie jak zabezpieczenie przed zamianą biegunów oraz funkcja zabezpieczenia akumulatorów przed przeladowaniem. Ładowarka może być zasilana elektrycznie napięciem zmiennym lub stałym (patrz rozdział „Dane techniczne”). Dostarczony kabel zasilający służy do zasilania napięciem zmiennym z sieci energetycznej. Zasilanie prądem stałym może być dostarczane przez zasilacz laboratoryjny lub podobny, obsługiwane jest nawet podłączenie do akumulatora do zasilania podczas aktywności na świeżym powietrzu w suchym środowisku. Na wejściach nie ma zabezpieczenia przeciwzwarciowego dla zasilania elektrycznego! Należy przestrzegać wskazówek zawartych w rozdziale „Uruchomienie, b) Podłączenie do zasilania elektrycznego”. Kabel przyłączeniowy wymagany do podłączenia prądu stałego nie jest zawarty w zakresie dostawy tego produktu.

Produkt jest przeznaczony do użytku wewnątrz pomieszczeń, korzystanie z niego na wolnym powietrzu nie jest dozwolone. Należy unikać kontaktu z wilgocią, np. w łazienkach itp.

Ze względów bezpieczeństwa oraz certyfikacji, produktu nie można w żaden sposób przebudowywać i/łub zmieniać. Korzystanie z ładowarki do celów innych niż wcześniej opisane może prowadzić do jej uszkodzenia. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie jak zwarcie, pożar, porażenie prądem elektrycznym, itp. Dokładnie przeczytaj instrukcję obsługi i zachowaj ją do późniejszego wykorzystania. Ladegerat Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.

Produkt jest zgodny z obowiązującymi krajowymi i europejskimi wymogami prawnymi. Wszystkie zawarte w instrukcji obsługi nazwy firm i produktów są znakami towarowymi należącymi do ich właścicieli.

Zakres dostawy

• Ladowarka
  • Płyta CD z instrukcją obsługi
• Kabel zasilający
  • Wskazówki bezpieczeństwa

Aktualne instrukcje obsługi

Aktualne instrukcje obsługi można pobrać, klikając link www.conrad.com/downloads lub skanując przedstawiony kod QR. Należy przestrzegać instrukcji podanych na stronie internetowej. Instrukcję obsługi tego produktu do pobrania można znaleźć również pod tym linkiem.

Objaśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany, gdy istnieje ryzyko dla zdrowia, np. przez porażenie prądem elektrycznym.

Symbol z wykrzyknikiem w trójkącie wskazuje na ważne wskazówki w tej instrukcji użytkowania, których należy bezwzględnie przestrzegać.

Symbol „strzałki” pojawia się, gdy podawane są konkretne wskazówki i uwagi dotyczące obsługi.

Produkt może być ustawiany i eksploatowany tylko w suchych, zamkniętych, wewnętrznych pomieszczeniach. Produkt nie może zostać zawilgocony ani zamoczony. Istnieje zagrożenie życia wskutek porażenia prądem elektrycznym!

Symbol ten przypomina, aby przeczytać instrukcję obsługi danego produktu.

Wskazówki bezpieczeństwa

Dokładnie przeczytaj instrukcję obsługi i przestrzegaj zawartych w niej wskazówek dotyczących bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za obrażenia oraz szkody spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji dotyczących prawidłowego użytkowania zawartych w niniejszej instrukcji obsługi. Poza tym w takich przypadkach wygasa rękojmia/gwarancja.

a) Ogólne informacje

• Produkt nie jest zabawką. Przechowuj go w miejscu niedostępnym dla dzieci i zwierząt.
• Nie pozostawiaj materiałów opakowaniowych bez nadzoru. Mogą one stać się niebezpieczną zabawką dla dzieci.
• Chroń produkt przed ekstremalnymi temperaturami, bezpośrednim promieniowaniem słonecznym, silnymi wibracjami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami i rozpuszczalnikami.
• Nie narażaj produktu na obciążenia mechaniczne.
• Jeśli bezpieczna praca nie jest już możliwa, należy przerwać użytkowanie i zabezpieczyć produkt przed ponownym użyciem. Bezpieczna praca nie jest zapewniona, jeśli produkt:

- posiada widoczne uszkodzenia,

• nie działa prawidłowo,
• był przechowywany przez dłuższy czas w niekorzystnych warunkach lub

• został nadmiernie obciążony podczas transportu.

• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek produktu nawet z niewielkiej wysokości spowodują jego uszkodzenie.

• W przypadku pojawienia się jakichkolwiek wątpliwości dotyczących pracy, bezpieczeństwa lub podłączenia produktu, należy skonsultować się ze specjalista.
• Prace konserwacyjne, regulacyjne i naprawcze może przeprowadzać wyłącznie specjalista lub specjalistyczny warsztat.
• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji, prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalista.

b) Podłączone urządzenia

- Przestrzegaj również wskazówek bezpieczeństwa i instrukcji obsługi innych urządzeń, do których zostanie podłączony produkt.

c) Miejsce ustawienia

• Produkt można używać wyłącznie w suchych, zamkniętych pomieszczeniach. Produkt nie może zostać zawilgocony ani zamoczony. Istnieje niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym!
• Ładowarkę należy umieścić na stabilnej, płaskiej, czystej i odpowiednio dużej powierzchni.
• Ładowarki nie należy nigdy ustawiać na łatwopalnych powierzchniach (np. na dywanie, siedzeniu w samochodzie lub obrusie). Zawsze używaj odpowiedniej, niepalnej i odpornej na ciepło podkładki. Trzymaj ładowarkę z dala od palnych lub łatwopalnych materiałów (np. zasłon).
• Należy upewnić się, że kabel nie jest zakleszczony ani nie zostanie uszkodzony przez ostre krawędzie. Ułóż kabel przyłączeniowy w taki sposób, aby nikt się nie mógł o niego potknąć.
• W pobliżu produktu ani na produkcie nie należy stawiać naczyń wypełnionych cieczami. Przedostanie się cieczy do ładowarki spowoduje jej zniszczenie. Ponadto istnieje wysokie ryzyko pożaru lub wybuchu.
• Jeśli ciecz dostanie się na ładowarkę lub do jej wnętrza:

- Odlącz gniazdo sieciowe, do którego podłączona jest ładowarka. W tym celu należy wyłączyć przynależny bezpiecznik automatyczny lub wykręcić bezpiecznik. Ponadto należy wyłączyć wylącznik różnicowo-prądowy, tak aby wszystkie bieguny gniazdka sieciowego były odlączone od napięcia zasilającego.

- Następnie wyciągnij ładowarkę z gniazda sieciowego.

- Nie należy później użytkować produktu - zaleca się zanieść go do naprawy lub zutylizować w sposób ekologiczny.

- Ładowarki nie należy stawiać bez odpowiedniej osłony na powierzchniach wartościowych mebli. W przeciwnym razie mogą pojawić się rysy, odciski lub przebarwienia.

d) Eksploatacja

• Nigdy nie należy próbować ładować nieobsługiwanych lub nienadających się do ponownego ładowania akumulatorów. Istnieje ryzyko pożaru lub wybuchu!
• Ustawiaj zawsze prawidłowe napięcie ładowania. W innym przypadku istnieje ryzyko pożaru lub wybuchu.
• Podczas eksploatacji zwrócić uwagę na odpowiednią wentylację. Nigdy nie zakrywaj ładowarki. Między ładowarką a innymi obiektami pozostaw dostateczny odstęp (min. 20 cm). Przegrzanie może spowodować pożar!

• W celu zasilania napięciem/prądem zasilania, ładowarka może być zasilana napięciem zmiennym lub stałym. Urządzenie może być zasilane napięciem zmiennym 100-240 V lub napięciem stałym 7-17 V. Zwróć przy tym uwagę na zastosowanie prawidłowych napięć wejściowych. Zawsze zwracaj uwagę na prawidłową biegunowość.

• Nie eksploatuj produktu bez nadzoru. Pomimo rozległych i zróżnicowanych układów bezpieczeństwa, nie można wykluczyć błędów lub problemów podczas ładowania reflektora.

• Przy podłączaniu akumulatorów zwrócić uwagę na prawidłową biegunowość wejścia i wyjścia
• Podczas pracy z ładowarką nie wolno nosić żadnych metalowych ani przewodzących materiałów, np. biżuterii (łańcuszków, bransoletek, pierścionków itp.). W przypadku zwarć istnieje ryzyko pożaru i wybuchu.
• Z produktu korzystaj wyłącznie w klimacie umiarkowanym, nigdy nie używaj go w klimacie tropikalnym.
• Unikaj eksploatacji w bezpośrednim sąsiedztwie silnych pół magnetycznych lub elektromagnetycznych, anten nadawczych oraz generatorów wysokiej częstotliwości. Mogą one wpłynąć na elektroniczny układ sterowania.
• W bezpośrednim sąsiedztwie produktu nie mogą znajdować się urządzenia wytwarzające silne pole elektryczne lub magnetyczne, takie jak transformatory, silniki, telefony bezprzewodowe, radia itp., ponieważ mogą one wpłynąć na działanie produktu.
• Nigdy nie używaj produktu natychmiast po tym jak został przeniesiony z zimnego pomieszczenia do ciepłego. Kondensująca się w ten sposób woda w niektórych wypadkach może spowodować awarię lub uszkodzenia! Istnieje ryzyko śmiertelnego porażenia prądem! Należy poczekać, aż produkt osiągnie temperaturę pokojową przed jego uruchomieniem. Może to potrawać kilka godzin!
• W przypadku dłuższego okresu nieużytkowania (np. przechowywanie) należy odłączyć produkt od zasilania. Następnie należy odłączyć kabel zasilający od gniazdka sieciowego.

W szkołach, ośrodkach szkoleniowych, warsztatach hobbystycznych i warsztatach samopomocy obsługa urządzeń elektrycznych musi być monitorowana przez przeszkolony personel.

W zakładach prowadzących działalność gospodarczą należy przestrzegać przepisów bhp zrzeszenia zawodowego ubezpieczania od wypadków dotyczących urządzeń elektrycznych i środków eksploatacji.

e) Bezpieczeństwo elektryczne

• Przed podłączeniem do sieci elektrycznej należy sprawdzić, czy parametry na tabliczce znamionowej produktu są zgodne z parametrami sieci elektrycznej.
• Jako źródło napięcia można stosować tylko odpowiednie gniazda wtykowe z zestykiem ochronnym (230 V AC, 50 Hz) lub odpowiednie źródło napięcia stałego (7-17 V DC).
• Gniazdko elektryczne musi znajdować się w pobliżu urządzenia i być łatwo dostępne.
• Ze względów bezpieczeństwa, podczas burzy należy odłączyć wtyczkę od gniazda sieci elektrycznej.
• Wtyczki nie wolno wkładać do gniazdka ani z niego wyjmować mokrymi rękami.

Informacje o parametrach ładowania

Akumulatory składają się z dwóch elektrod umieszczonych w jednym elektrolicie. To sprawia, że akumulator jest chemicznym elementem. Wewnątrz tego elementu zachodzą procesy chemiczne. Ponieważ procesy te są odwracalne, można ładować akumulatory.

Aby naładować akumulator, konieczne jest tak zwane napięcie ładowania, które musi być większe niż napięcie ogniwa. Ponadto podczas ładowania należy dostarczyć więcej energii, niż można jej pobrać po zakończeniu ładowania. Ten stosunek dostarczonej do pobranej energii nazywany jest współczynnikiem sprawności.

Wymienna pojemność, która w dużej mierze zależy od prądu rozładowania, ma decydujące znaczenie dla stanu akumulatora. Dostarczony ładunek nie może zostać użyty jako miara, ponieważ część zostaje utracona (np. zamieniona na ciepło).

Specyfikacja pojemności podana przez producenta jest maksymalną teoretyczną ilością ładunku, jaką akumulator może oddać. Oznacza to, że teoretycznie akumulator 2000 mAh może przez dwie godziny dostarczać prąd o wartości 1000 mA (= 1 A). Rzeczywista wartość, którą można osiągnąć zależy w dużej mierze od różnych czynników (stan akumulatora, prąd rozładowania, temperatura itd.).

a) Wybór parametrów ładowania

Przed każdym procesem ładowania wszystkie parametry muszą zostać prawidłowo ustawione. W przypadku zastosowania nieprawidłowych ustawień istnieje ryzyko pożaru, obrażeń i szkód materialnych.

b) Wybór odpowiedniego prądu ładowania

Zbyt wysoki prąd ładowania znacznie skraca żywotność akumulatora i w skrajnych przypadkach prowadzi do pożaru lub wybuchu. Wybór odpowiedniego prądu ładowania dla danego typu akumulatora jest zatem bardzo ważny. Prąd ładowania i rozładowania jest określony przez współczynnik C akumulatora. W przypadku większości dostępnych na rynku akumulatorów, współczynnik C jest podany na tabliczce znamionowej.

Niezbędny prąd ładowania akumulatora obliczany jest według poniższego wzoru:

Pojemność w mAh x współczynnik C = prąd ładownia w mA

Przykład: 1000 mAh x 5C = 5000 mA

Akumulator 1000 mAh o współczynniku 5C wymaga zatem prądu ładowania ok. 5 A.

Jeśli nie można określić współczynnika C akumulatora, zawsze należy przyjąć współczynnik 1C i użyć go do obliczenia prądu ładowania. To zawsze oznacza bezpieczny prąd ładowania. Należy jednak pamiętać, że czasy ładowania mogą się różnić w zależności od rzeczywistych, ale nie zweryfikowanych danych akumulatora.

W przypadku akumulatorów z jednym ogniwem, współczynnik C jest równy 1.

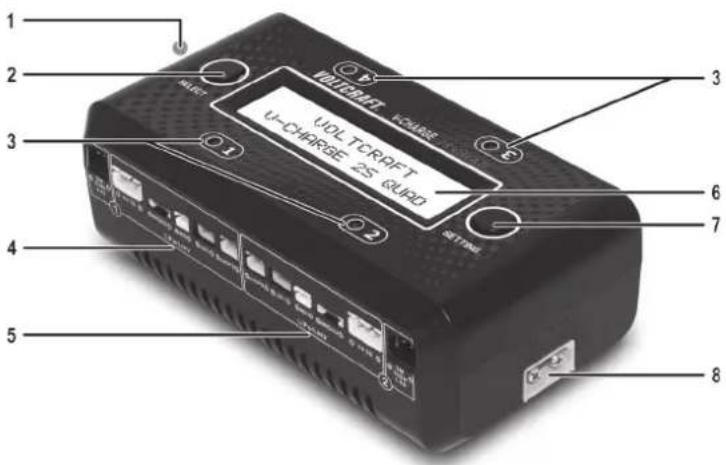

Elementy obsługowe

1 Przyłącze sieciowe (100–240 V AC) 2 Przycisk SELECT
3 Wskaźnik LED (kanały ładowania 1-4) 4 Przyłącza ładowania (kanał ładowania 1)
5 Przyłącza ładowania (kanał ładowania 2) 6 Wyświetlacz LCD
7 Przycisk SETTING 8 Przyłącze napięcia stałego 7-17 V DC

Uruchomienie

a) Ustawienie

• Umieść ładowarkę ze stopami wykonanymi z tworzywa sztucznego na niepalnej, odpornej na wysoką temperaturę podkładce w pobliżu właściwie zabezpieczonego gniazda sieciowego, jeśli zamierzasz używać ładowarki z napięciem sieciowym. W przypadku pracy z napięciem stałym, źródło napięcia stałego musi być złokalizowane lub umieszczone w pobliżu.
• Trzymaj ładowarkę z dala od palnych lub łatwopalnych materiałów (np. zasłon). Nigdy nie należy eksploatować ładowarki na siedzeniach samochodowych, dywanach ani innych materiałach łatwopalnych.

b) Podłączenie do zasilania elektrycznego

Nigdy nie należy używać ładowarki z napięciem wykraczającym poza zakres podany w danych technicznych.

• Przyłącze prądu zmiennego: Podłącz kabel zasilający do przyłącza sieciowego do 100-240 V AC (1) i podłącz wtyczkę zasilania do odpowiedniego gniazda elektrycznego.
• Przyłącze prądu stałego: Połącz przyłącze napięcia stałego 7-17 V DC (8) do odpowiedniego źródła napięcia stałego, np. do zasilacza laboratoryjnego (patrz „Dane techniczne”) za pomocą odpowiedniego kabla z wtyczką XT60 (nie dołączona). Można używać zasilaczy lub akumulatorów samochodowych w suchym środowisku. Należy jednak pamiętać o poziomie naładowania akumulatora samochodowego, jeśli jesteś w podróży.

Do zasilania prądem stałym zalecany jest akumulator o napięciu 2-4S i 7–17 V DC.

Ładowarka nie posiada zabezpieczenia przeciwzwarcicowego na wejściu. Nigdy nie podłączaj obu przyłączy zasilania jednocześnie. Nie próbuj zasilać ładowarki jednocześnie napięciem zmiennym i prądem stałym, np. akumulatora. Ładowarka wyłącza się i uruchamia ponownie. Zasilanie prądem zmiennym może zostać uszkodzone lub, w najgorszym przypadku, zniszczona może zostać ładowarka.

c) Ustawianie parametrów

- Gdy ładowarka jest podłączona do zasilania elektrycznego, na krótko wyświetla logo urządzenia, typ, a następnie wysokość napięcia wejściowego. 4 wskaźniki LED świecą się w kolorze czerwonym i zielonym do momentu przełączenia ładowarki na wskaźnik stanu gotowości.

Ustawianie prądu ładowania

• Naciśnij przycisk SELECT (2), aby przełączyć się na wstępne ustawienie prądu ładowania. Fabryczne ustawienie podstawowe to 0,5 A.
• Naciśnij przycisk SETTING (7), aby dopasować ustawienie prądu ładowania między 0,1 i 1,0 A. Naciśnij i przytrzymaj przycisk SETTING (7), aby potwierdzić ustawienie. Na wyświetlaczu LC (6) pojawia się „SAVE SETTING ...” komunikat potwierdzający Twoje ustawienie. Następnie ładowarka przełącza ponownie wskaźnik stanu gotowości.

Ustawienie typu akumulatora

• Po ustawieniu prądu ładowania naciśnij przycisk SELECT (2), aby przejść do menu ustawień typu akumulatora. Fabryczne ustawienie podstawowe to LiPo.
• Aby ustawić typ akumulatora jednocześnie dla wszystkich 4 kanałów ładowania, należy postępować w następujący sposób:

- Naciśnij przycisk SETTING (7), aby przełączać pomiędzy różnymi typami akumulatorów. Można to powtarzać tak często, jak to konieczne.

- Naciśnij i przytrzymaj przycisk SETTING (7), aby potwierdzić globalne ustawienie dla wszystkich 4 kanałów ładowania. Na wyświetlaczu LC (6) pojawia się „SAVE SETTING ...” komunikat potwierdzający Twoje ustawienie.

- Aby indywidualnie ustawić typ akumulatora dla każdego kanału ładowania, należy postępować w następujący sposób:

• Naciśnij ponownie przycisk SELECT (2), aby ustawić typ akumulatora dla pierwszego kanału ładowania (kanał ładowania 1). Oznaczenie ustawienia danego wyjścia ładowania zaczyna migać na wyświetlaczu LC (6).
• Naciśnij przycisk SETTING (7), aby zmienić typ akumulatora. Każde kolejne naciśnięcie tego przycisku przełącza pomiędzy dwoma typami akumulatorów.
• Naciśnij ponownie przycisk SELECT (2), aby przełączyć ustawienie następnego kanału ładowania. Wskazania dla wyjść 2 do 4 zawsze migają pojedynczo, aby zasygnalizować gotowość do ustawienia aktualnego wyjścia ładowania. Ustaw typ akumulatora dla każdego pojedynczego wyjścia ładowania za każdym razem, naciskając przycisk SETTING (7).
• Po zakończeniu ustawiania typu akumulatora, naciśnij i przytrzymaj przycisk SETTING (7), aż pojawi się komunikat „SAVE SETTING ...” na wyświetlaczu LC (6). Ustawienia zostały zapisane. Następnie ładowarka przełącza ponownie wskaźnik stanu gotowości.

d) Podłączanie akumulatorów do ładowarki

Nigdy nie próbuj podłączać więcej niż jeden akumulator jednocześnie na jeden kanał ładowania. Uszkodzi to ładowarkę, a nawet może ją zniszczyć.

• Do każdego kanału ładowania (1-4) należy podłączyć tylko jeden akumulator przy pomocy jednego typu wtyczki do możliwych przyłączy akumulatora. Wybierz odpowiednią wtyczkę przyłączeniową (SM, XH, Micro, MX, JST i mCPX) dla każdego z 4 kanałów ładowania i w ten sposób podłącz maksymalnie 4 akumulatory do ładowarki.
• Ładowanie rozpoczyna się po podłączeniu.

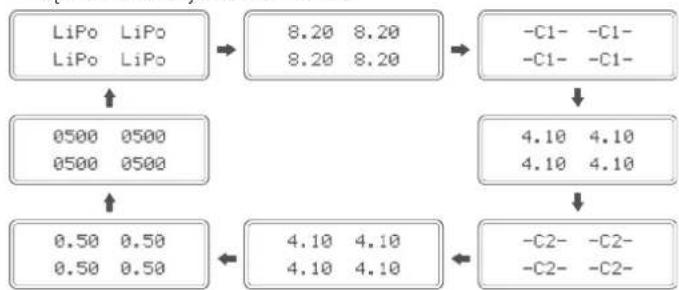

e) Proces ładowania

• Podczas ładowania miga na czerwono wskaźnik LED (3) aktywnych kanałów ładowania.
• Wyświetlacz LC pokazuje na przemian parametry ładowania dla wszystkich podłączonych akumulatorów.

- Kolejność przy akumulatorach 1S LiPo/LiHV i NiMH/NiCd:

Typ akumulatora > Napięcie akumulatora > Prąd ładowania > Pojemność akumulatora

- Kolejność przy akumulatorach 2S LiPo/LiHV:

Typ akumulatora > Napięcie akumulatora > Napięcie ogniwa 1 > Napięcie ogniwa 2 > Prąd ladowania > Pojemność akumulatora

- Gdy tylko akumulator zostanie w pełni naładowany, dla odpowiedniego kanału ładowania wyświetlany jest komunikat „FULL”. Przynależny wskaźnik LED (3) świeci wówczas stale na zielono.

a) Zabezpieczenie zbyt niskim napięciem / zabezpieczenie przepięciowe

Jeśli napięcie wejściowe na przyłączu prądu stałego jest mniejsze niż 7,0 V DC, ładowarka przerywa ładowanie. Na wyświetlaczu LC pojawia się komunikat „DC Input Low”.

DC Input Low Input: 6.5V

→ Jeśli używasz akumulatora do zasilania, usuń go jak najszybciej. Naładuj go później.
→ Jeśli używasz zasilacza do zasilania, sprawdź go pod kątem niewłaściwego ustawienia lub innych usterek.

Jeśli napięcie wejściowe na przyłączu prądu stałego przekracza 17,0 V DC, ładowarka również przerywa ładowanie. Na wyświetlaczu LC pojawia się komunikat „DC Input High“.

DC Input High Input: 17.5V

Ustaw natychmiast właściwa wartość napięcia wejściowego po pojawieniu się komunikatu lub odłącz ładowarkę od źródła zasilania (akumulator). Przedłużające się przepięcia zwiększają ryzyko pożaru lub w pewnych okolicznościach mogą zniszczyć ładowarkę.

b) Zabezpieczenie przed zamianą biegunów

Jeżeli akumulator zostanie podłączony z zamienioną biegunowością, ładowarka nie ładuje. Podłącz akumulator(y) zachowując właściwą biegunowość.

c) Przepięcie ogniw

Gdy tylko napięcie nasycenia przekroczy 100 mV, ładowarka automatycznie przerywa ładowanie i wyświetla komunikat ostrzegawczy „OV” dla danego kanału.

-OV- LiPo LiPo LiPo

d) Nadmierny prąd

Gdy tylko prąd ładowania przekroczy 1,20 A, ładowarka automatycznie przerywa ładowanie i wyświetła komunikat ostrzegawczy „OC” dla danego kanału.

-OC- LiPo LiPo LiPo

Pielęgnacja i czyszczenie

Nie należy używać silnie działających detergentów, alkoholu ani innych rozpuszczalników chemicznych, ponieważ może to spowodować uszkodzenie obudowy lub ograniczyć funkcjonowanie urządzenia.

• Przed każdym czyszczeniem odłączaj produkt od zasilania elektrycznego. Odlącz przewód zasilający od gniazdka ściennego lub odłącz zasilanie prądem stałym.
• Do czyszczenia produktu używaj suchej, niestrzępiącej się ściereczki.
• Aby uniknąć zarysowań, podczas czyszczenia nie należy naciskać zbyt mocno na powierzchnię obudowy i wyświetlacz LC.

Utylizacja

Urządzenia elektroniczne mogą być poddane recyklingowi i nie zaliczają się do odpadów z gospodarstw domowych. Produkt należy zutylizować po zakończeniu jego eksploatacji zgodnie z obowiązującymi przepisami prawnymi.

W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.

Dane techniczne

Napięcie wejściowe .....100–240 V AC / 50/60 Hz lub 7–17 V DC

Napięcie wyjściowe ......maks. 8,7 V

Moc ładowania....4 x maks. 7 W ± 10%

Prąd ładowania....4 x 0,1–1,0 A ± 10%

Przyłącza akumulatora ......SM, XH, Micro, MX, JST, mCPX

Typy akumulatorów do ładowania .... LiPo, LiHV, NiMH, NiCD

Warunki eksploatacji....0 do +40°C, 0-90% wilgotności względnej powietrza (bez kondensacji)

Warunki przechowywania....-10 do +50°C, 0-95% wilgotności względnej powietrza (bez kondensacji)

Wymiary (dl. × szer. × wys.) .....122 x 68 x 42 mm

Długość przewodu zasilającego .....1,1 m

Masa 233 g

Niniejsza publikacja została wydana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy (www.conrad.com).

Wszelkie prawa, w tym przekład są zastrzeżone. Reprodukowania w jakiejkolwiek formie, kopłowanie, tworzenie mikrofilmów lub przechowywanie za pomoca urządzeń elektronicznych do przetwarzania danych jest zabronione bez pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu w chwili druku.
