Produkttyp	Ladegerät für Modellbau
Marke	Voltcraft
Modell	VCharge 2S (V-Charge 2S QUAD)
Anzahl Kanäle	4 unabhängige Kanäle
Kompatible Akkutypen	LiPo, LiHV, NiMH, NiCd
Eingangsspannung	100-240 VAC (50/60 Hz) oder 7-17 VDC
Ladestrom pro Kanal	0,1 A bis 1,0 A, einstellbar in Schritten
Maximale Ladeleistung	4 x 7 W (±10%)
Maximale Ausgangsspannung	8,7 V
Ausgangsstecker	SM, XH, Micro, MX, JST, mCPX
Anzeige	LCD-Bildschirm mit Ladeparametern
LED-Anzeigen	4 LEDs (rot/grün) pro Kanal
Verpolungsschutz	Ja
Überspannungsschutz	Ja (automatische Abschaltung)
Unterspannungsschutz	Ja (Abschaltung bei DC-Eingang < 7 V)
Überstromschutz	Ja (Abschaltung bei Strom > 1,20 A)
Gewicht	233 g
Netzkabellänge	1,1 m
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	0 bis 90 % rF (nicht kondensierend)
Lagerbedingungen	-10 °C bis +50 °C, 0-95 % rF
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes, fusselfreies Tuch verwenden; aggressive Mittel vermeiden
Sicherheit	Nur in trockenen Innenräumen verwenden; nicht abdecken; mindestens 20 cm Abstand einhalten; nicht unbeaufsichtigt lassen
Lieferumfang	Ladegerät, Netzkabel, CD mit Bedienungsanleitung

Häufig gestellte Fragen - VCharge 2S VOLTCRAFT

Welche Akkutypen kann ich mit dem Voltcraft VCharge 2S laden?

Das Ladegerät unterstützt LiPo, LiHV, NiMH und NiCd-Akkus. Laden Sie niemals nicht wiederaufladbare Batterien.

Wie viele Akkus kann ich gleichzeitig laden?

Sie können bis zu 4 Akkus unabhängig voneinander laden, einen pro Kanal.

Wie stelle ich den Ladestrom ein?

Drücken Sie die SELECT-Taste, um zur Stromeinstellung zu gelangen, und verwenden Sie dann die SETTING-Taste, um zwischen 0,1 A und 1,0 A einzustellen. Halten Sie SETTING gedrückt, um zu speichern.

Welche Versorgungsspannungen sind möglich?

Das Ladegerät kann über das mitgelieferte Netzkabel mit 100-240 VAC oder über einen XT60-Stecker (Kabel nicht im Lieferumfang) mit 7-17 VDC versorgt werden.

Was tun, wenn die Meldung « DC Input Low » angezeigt wird?

Die Gleichspannung am Eingang ist niedriger als 7,0 V. Trennen Sie die Akkus und überprüfen Sie Ihre Stromquelle.

Ist das Ladegerät gegen Verpolung geschützt?

Ja, das Ladegerät erkennt eine Verpolung und startet den Ladevorgang nicht. Überprüfen Sie den Anschluss des Akkus.

Kann ich das Ladegerät unbeaufsichtigt lassen?

Nein, lassen Sie das Ladegerät während des Ladens niemals unbeaufsichtigt, trotz der integrierten Schutzfunktionen.

Wie reinige ich das Ladegerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie aggressive Chemikalien.

Welche Akkustecker sind kompatibel?

Die verfügbaren Anschlüsse sind: SM, XH, Micro, MX, JST und mCPX.

Was bedeutet die dauerhaft grüne LED?

Eine dauerhaft grüne LED an einem Kanal zeigt an, dass der angeschlossene Akku vollständig geladen ist (Anzeige « FULL »).

BEDIENUNGSANLEITUNG VCharge 2S VOLTCRAFT

D Bedienungsanleitung

Modellbau-Ladegerät V-Charge 2S QUAD

Best.-Nr. 2300390

Bestimmungsgemäße Verwendung

Das Modellbau-Ladegerät V-Charge 2S QUAD dient zum Aufladen von bis zu 4 Akkus gleichzeitig (4 Kanäle, je 1 Akku pro Kanal). Die folgenden Akkutypen werden unterstützt:

• Lithium-Polymer (LiPo)

- Nickel-Metallhydrid (NiMH)

• Lithium-Polymer-High-Voltage (LiHV)

Die Ladeströme sind im Bereich von 0,1-1,0 A erinstellbar. Die Einstellung, Überwachung und Kontrolle der Funktionen wird durch ein übersichtliches LC-Display erleichtert. Weiterhin integriert sind grundlegende Sicherheitsfunktionen wie z. B. ein Verpolungsschutz und eine Funktion zum Schutz der Akkus vor Überladung. Die Spannungs-/Stromversorgung des Ladegeräts kann wahlweise mit Wechselspannung oder Gleichspannung (siehe Abschnitt „Technische Daten“) erfolgen. Ein mitgeliefertes Netzkabel dient zur Wechselspannungsversorgung über das Stromnetz. Die Gleichstromversorgung kann durch ein Labornetzteil o. ä. sichergestellt werden und sogar der Anschluss an einen Akku zur Stromversorgung bei Outdoor-Aktivitäten in trockenen Umgebungen wird unterstützt. Es gibt keinen Kurzschlussschutz für die Spannungsversorgung an den Eingängen! Beachten Sie dazu die Hinweise im Abschnitt „Inbetriebnahme, b) Anschluss an die Stromversorgung.“ Das für den Gleichstromanschluss benötigte Anschlusskabel ist nicht im Lieferumfang dieses Produkts enthalten.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer u. ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Ladegerät für andere Zwecke verwenden als zuvor beschrieben, kann es beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z. B. Kurzschluss, Brand, Stromschlag etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Ladegerät nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Lieferumfang

• Ladegerät
• CD mit Bedienungsanleitung
- Netzkabel
- Sicherheitshinweise

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. Die Bedienungsanleitung zu diesem Produkt finden Sie zum Herunterladen ebenfalls unter diesem Link.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z. B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Das Produkt darf nicht feucht oder nass werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!

Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanleitung zu lesen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindem und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

- Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

- Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

- Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel an der Arbeitsweise, Sicherheit oder am Anschluss des Produkts haben.

- Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von Fachleuten bzw. einer Fachwerkstatt durchführen.

- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Angeschlossene Geräte

- Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

c) Aufstellort

• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben werden. Das Produkt darf nicht feucht oder nass werden. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Wählen Sie für das Ladegerät einen stabilen, ebenen, sauberen, ausreichend großen Standort.
• Stellen Sie das Ladegerät niemals auf eine brennbare Fläche (z. B. Teppich, Autositz oder eine Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage. Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materialien (z. B. Vorhängen).
• Stellen Sie sicher, dass das Kabel nicht gequetscht oder durch scharfe Kanten beschädigt wird. Verlegen Sie das Anschlusskabel so, dass niemand darüber stolpem kann.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf oder neben das Produkt. Wenn diese Flüssigkeiten ins Ladegerät gelangen, wird das Ladegerät zerstört und es besteht die Gefahr eines Brandes oder einer Explosion.
• Wenn Flüssigkeit auf oder in das Ladegerät gelangt:

- Schalten Sie die Netzsteckdose stromlos, an der das Ladegerät angeschlossen ist. Schalten Sie hierzu den zugehörigen Sicherungssautomaten ab bzw. drehen Sie die Sicherung heraus. Schalten Sie auch den zugehörigen FI-Schutzschalter ab, sodass die Netzsteckdose allpolig von der Netzspannung getrennt ist.

- Ziehen Sie anschließend das Ladegerät aus der Netzsteckdose.

- Betreiben Sie das Ladegerät nicht mehr, sondern bringen Sie es in eine Fachwerkstatt bzw. entsorgen Sie es umweltgerecht.

- Stellen Sie das Ladegerät nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen. Andernfalls sind Kratzspuren, Druckstellen oder Verfärbungen möglich.

d) Betrieb

• Versuchen Sie niemals nicht unterstützte Akkus oder nicht wiederaufladbare Batterien aufzuladen. Es besteht die Gefahr eines Brandes oder einer Explosion!
• Stellen Sie immer die richtige Ladespannung ein. Ansonsten besteht die Gefahr eines Brandes oder einer Explosion.

• Achten Sie während des Betriebs auf ausreichende Belüftung. Decken Sie das Ladegerät niemals ab. Lassen Sie ausreichend Abstand (mind. 20 cm) zwischen dem Ladegerät und anderen Objekten. Durch eine Überhitzung besteht Brandgefahr!

• Zur Spannungs-/Stromversorgung darf das Ladegerät mit Wechsel- oder Gleichspannung betrieben werden. Das Gerät kann wahlweise mit 100–240 V Wechselspannung oder mit 7–17 V Gleichspannung betrieben werden. Achten Sie dabei auf die Verwendung der richtigen Eingangsspannungen. Beachten Sie immer die korrekte Polarität.

• Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen und vielfältigen Schutzschaltungen können Fehlfunktionen oder Probleme beim Aufladen nicht ausgeschlossen werden.
• Achten Sie beim Anschluss der Akkupacks auf die richtige Polarität von Eingang und Ausgang.
• Wenn Sie mit dem Ladegerät arbeiten, tragen Sie keine metallischen oder leitfähigen Materialien, wie z. B. Schmuck (Ketten, Armbänder, Ringe o. ä.). Bei Kurzschlüssen besteht Brand- und Explosionsgefahr.
• Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem Klima.
• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.
• Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z. B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Produkt befinden, da diese das Produkt beeinflussen können.
• Verwenden Sie das Produkt niemals sofort nachdem es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Produkt zuerst auf Zimmertemperatur erwärmen, bevor Sie es in Betrieb nehmen. Dies kann mehrere Stunden dauern.
• Trennen Sie das Produkt bei längerer Nichtbenutzung (z. B. Lagerung) von der Stromversorgung. Ziehen Sie dazu das Netzkabel aus der Netzsteckdose.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.

e) Elektrische Sicherheit

• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte auf dem Typenschild des Produktes mit denen Ihrer Stromversorgung übereinstimmen.
• Als Spannungsquelle darf nur eine ordnungsgemäß abgesicherte Schutzkontaktsteckdose (230 VAC, 50 Hz) oder eine geeignete Gleichspannungsquelle (7–17 VDC) verwendet werden.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

Informationen zu Ladeparametern

Akkus bestehen aus zwei Elektroden, die in einem Elektrolyten eingebracht sind. Damit ist ein Akku ein chemisches Element. Im Inneren dieses Elements laufen chemische Prozesse ab. Da diese Prozesse reversibel sind, können Akkus wieder aufgeladen werden.

Zum Aufladen eines Akkus wird die sogenannte Ladespannung benötigt, welche größer als die Zellspannung sein muss. Außerdem muss beim Aufladen mehr Energie zugeführt werden, als danach wieder entnommen werden kann. Dieses Verhältnis von zugeführter zu entnommener Energie wird als Wirkungsgrad bezeichnet.

Die entnehmbare Kapazität, die stark vom Entladestrom abhängt, ist ausschlaggebend für den Zustand des Akkus. Die zugeführte Ladung kann nicht als Maß verwendet werden, da ein Teil davon verloren geht (z. B. in Wärme umgesetzt wird).

Die Kapazitätsangabe des Herstellers ist die maximale theoretische Ladungsmenge, die der Akku abgeben kann. Das heißt, dass ein Akku mit 2000 mAh theoretisch zwei Stunden lang einen Strom von 1000 mA (= 1 A) liefern kann. Der tatsächlich erreichbare Wert hängt stark von verschiedenen Faktoren ab (Zustand des Akkus, Entladestrom, Temperatur usw.).

a) Wahl der Ladeparameter

Alle Parameter müssen vor jedem Ladevorgang korrekt eingestellt werden. Bei Verwendung inkorreter Einstellungen besteht Brand- und Verletzungsgefahr sowie die Gefahr von Sachschäden.

b) Wahl des geeigneten Ladestroms

Ein zu hoher Ladestrom reduziert die Akkulebensdauer deutlich und führt in extremen Fällen zu Feuer oder Explosionen. Der Auswahl des für einen Akkutyp passenden Ladestroms kommt deshalb eine große Bedeutung zu. Der Lade- und Entladestrom bestimmt sich nach dem C-Koeffizienten eines Akkupacks. Bei den meisten handelsüblichen Akkupacks ist der C-Koeffizient auf dem Typenschild angegeben.

Der notwendige Ladestrom für einen Akku berechnet sich nach folgender Formel:

Kapazität in mAh x C-Koeffizient = Ladestrom in mA

Beispiel: 1000 mAh x 5C = 5000 mA

Ein 1000 mAh Akku mit einem Koeffizienten von 5C erfordert demzufolge einen Ladestrom von ca. 5 A.

Wenn Sie den C-Koeffizienten eines Akkupacks nicht ermitteln können, nehmen Sie immer einen Koeffizienten von 1C an und berechnen den Ladestrom damit. Dies stellt immer einen sicheren Ladestrom dar. Bedenken Sie dabei jedoch, dass die Ladezeiten abhängig von den tatsächlichen, aber nicht verifizierten, Akku-Daten variieren können.

→ Bei Akkus mit nur einer Zelle ist der C-Koeffizient gleich 1.

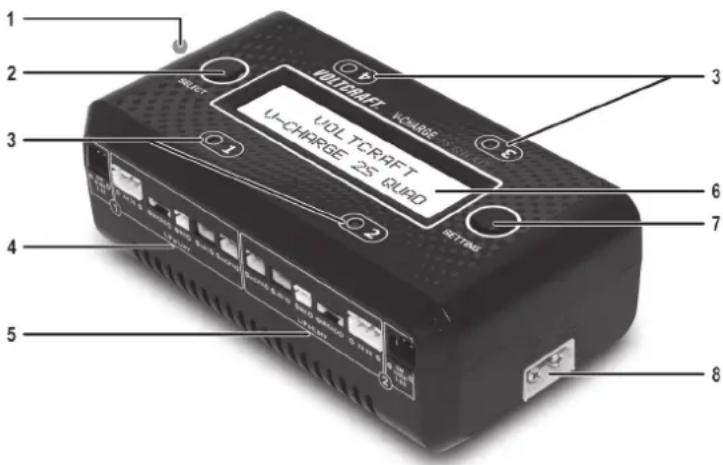

Bedienelemente

1 Netzanschluss (100–240 VAC) 2 Taste SELECT
3 LED-Anzeigen (Ladekanäle 1-4) 4 Ladeanschlüsse (Ladekanal 1)
5 Ladeanschlüsse (Ladekanal 2) 6 LCD-Display
7 Taste SETTING 8 Gleichspannungsanschluss 7-17 VDC

Inbetriebnahme

a) Aufstellen

• Stellen Sie das Ladegerät mit den Kunststofffüßen auf einer nicht brennbaren, hitzefesten Unterlage in der Nähe einer ordnungsgemäß abgesicherten Netzsteckdose auf, wenn Sie es mit Netzspannung betreiben wollen. Für den Betrieb mit Gleichspannung muss sich die Gleichspannungsquelle in der Nähe befinden bzw. in die Nähe gebracht werden.
• Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materialien (z. B. Vorhängen). Betreiben Sie das Ladegerät niemals auf Autositzen, Teppichböden oder anderen brennbaren Materialien.

b) Anschluss an die Stromversorgung

Betreiben Sie das Ladegerät niemals mit einer Spannung außerhalb des in den technischen Daten angegebenen Bereichs.

• Wechselstromanschluss: Verbinden Sie das Netzkabel mit dem Netzanschluss für 100–240 VAC (1) und stecken den Netzstecker in eine ordnungsgemäße Netzsteckdose.
• Gleichstromanschluss: Verbinden Sie den Gleichspannungsanschluss für 7–17 VDC (8) mittels eines passenden Kabels mit XT60 Stecker (nicht im Lieferumfang) mit einer geeigneten Gleichspannungsquelle, z. B. einem Labornetzteil (siehe „Technische Daten“). Sie können Netzteile oder in trockener Umgebung ggf. Autobatterien verwenden. Denken Sie jedoch an den Ladezustand Ihrer Autobatterie, wenn Sie unterwegs sind.

→ Zur Gleichstromversorgung wird ein Akku mit 2-4S und 7–17 VDC Spannung empfohlen.

Das Ladegerät hat keinen Kurzschlussschutz am Eingang. Verbinden Sie niemals beide Stromversorgungsanschlüsse gleichzeitig. Versuchen Sie nicht, das Ladegerät mit einer Wechselspannung und zu gleicher Zeit mit der Gleichstromversorgung, z. B. mit einem Akku, zu betreiben. Das Ladegerät schaltet ab und startet wiederholt. Die Wechselstromversorgung kann Schäden davontragen bzw. das Ladegerät wird im schlimmsten Fall zerstört.

c) Parameter einstellen

- Wenn das Ladegerät an eine Stromversorgung angeschlossen wird, zeigt es kurz das Gerätelogo, den Typ und danach die Höhe der Eingangsspannung an. Die 4 LED-Anzeigen leuchten in rot und grün auf, bis das Ladegerät auf die Standby-Anzeige umschaltet.

Ladestrom einstellen

• Drücken Sie die Taste SELECT (2), um in die Voreinstellung für den Ladestrom zu schalten. Die werksseitige Grundeinstellung ist 0,5 A.
• Drücken Sie die Taste SETTING (7), um die Ladestromeinstellung zwischen 0,1 und 1,0 A anzupassen. Drücken und halten Sie die Taste SETTING (7), um die Einstellung zu bestätigen. „SAVE SETTING ...“ erscheint im LC-Display (6) als Bestätigungsmeldung Ihrer Einstellung. Das Ladegerät schaltet anschließend zurück zur Standby-Anzeige.

Akkutyp einstellen

• Nach dem Einstellen des Ladestroms drücken Sie die Taste SELECT (2), um in das Einstellungsmenü für den Akkutyp zu schalten. Die werksseitige Grundeinstellung ist LiPo.
• Um den Akkutyp für alle 4 Ladekanäle gleichzeitig einzustellen, gehen Sie wie folgt vor:

- Drücken Sie die Taste SETTING (7), um zwischen den verschiedenen Akkutypen umzuschalten. Dies ist beliebig oft wiederholbar.

- Drücken und halten Sie die Taste SETTING (7), um die globale Einstellung für alle 4 Ladekanäle zu bestätigen. „SAVE SETTING ...“ erscheint im LC-Display (6) als Bestätigungsmeldung Ihrer Einstellung.

- Um den Akkutyp für jeden Ladekanal einzeln einzustellen, gehen Sie wie folgt vor:

• Drücken Sie die Taste SELECT (2) erneut, um die Einstellung des Akkutyps für den ersten Ladekanal (Ladekanal 1) vorzunehmen. Die Einstellungskennung für den betreffenden Ladeausgang beginnt im LC-Display (6) zu blinken.
• Drücken Sie die Taste SETTING (7), um den Akkutyp zu ändern. Jeder weitere Druck dieser Taste schaltet zwischen den beiden Akkutypen hin und her.
• Drücken Sie die Taste SELECT (2) erneut, um zur Einstellung des nächsten Ladekanals zu schalten. Die Anzeigen für die Ausgänge 2 bis 4 blinken immer einzeln, um die Einstellbereitschaft des jeweils aktuellen Ladeausgangs anzuzeigen. Stellen Sie den Akkutyp für jeden einzelnen Ladeausgang jedes Mal durch Drücken der Taste SETTING (7) ein.
• Wenn Sie mit den Einstellungen des Akkutyps fertig sind, drücken und halten Sie die Taste SETTING (7) bis die Meldung „SAVE SETTING ...“ im LC-Display (6) erscheint. Die Einstellungen sind damit gespeichert. Das Ladegerät schaltet anschließend zurück zur Standby-Anzeige

d) Akkus am Ladegerät anschließen

Versuchen Sie niemals, mehr als einen Akku gleichzeitig pro Ladekanal anzuschließen. Dies beschädigt das Ladegerät oder kann es sogar zerstören.

• Schließen Sie je Ladekanal (1-4) nur einen Akku mit einer Art von Anschlussstecker an die möglichen Akkuanschlüsse an. Wählen Sie den passenden Anschlussstecker (SM, XH, Micro, MX, JST und mCPX) für jeden der 4 Ladekanäle aus und verbinden so maximal 4 Akkus mit dem Ladegerät.
  • Das Aufladen beginnt nach dem Anschließen.

e) Aufladeprozess

• Während des Aufladens blinkt die LED-Anzeige (3) der aktiven Ladekanäle in rot.

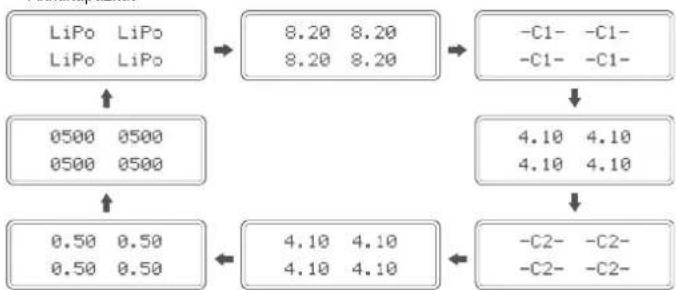

• Das LC-Display zeigt abwechselnd die Ladeparameter für alle angeschlossenen Akkus an.

- Reihenfolge bei 1S LiPo/LiHV und NiMH/NiCd-Akkus:

Akkutyp > Akkuspannung > Ladestrom > Akkukapazität

- Reihenfolge bei 2S LiPo/LiHV-Akkus:

Akkutyp > Akkuspannung > Spannung Zelle 1 > Spannung Zelle 2 > Ladestrom > Akkukapazität

- Sobald ein Akku voll aufgeladen ist, wird für den entsprechenden Ladekanal „FULL“ angezeigt. Die zugehörige LED-Anzeige (3) leuchtet dann permanent grün.

a) Unter-/Überspannungsschutz

Wenn die Eingangsspannung am Gleichstromanschluss unter 7,0 VDC liegt, bricht das Ladegerät das Aufladen ab. Im LC-Display wird die Meldung „DC Input Low“ angezeigt.

DC Input Low Input: 6.5V

→ Wenn Sie einen Akku zur Stromversorgung verwenden, entfernen Sie diesen baldmöglichst. Laden Sie ihn später nach.
→ Wenn Sie ein Netzteil zur Stromversorgung verwenden, prüfen Sie dieses auf eine zu geringe Einstellung oder Fehlfunktionen anderer Art.

Wenn die Eingangsspannung am Gleichstromanschluss über 17,0 VDC liegt, bricht das Ladegerät das Aufladen ebenfalls ab. Im LC-Display wird die Meldung „DC Input High“ angezeigt.

DC Input High Input: 17.5V

Stellen Sie für die Eingangsspannung sofort den richtigen Wert ein, wenn die Meldung erscheint oder trennen Sie das Ladegerät von der Spannungsquelle (Akku). Länger andauernde Überspannungen erhöhen die Brandgefahr oder zerstören unter Umständen das Ladegerät.

b) Verpolungsschutz

Wenn Sie einen Akku mit vertauschter Polarität angeschlossen haben, lädt das Ladegerät nicht. Schließen Sie den/die Akkus mit der richtigen Polarität an.

c) Zellen-Überspannung

Sobald die Sättigungsspannung den Wert von 100 mV überschreitet, beendet das Ladegerät das Aufladen automatisch und zeigt eine Warnmeldung „OV“ für den betreffenden Kanal an.

-0U- LiPo LiPo LiPo

d) Überstrom

Wenn der Ladestrom über dem Wert von 1,20 A liegt, beendet das Ladegerät das Aufladen automatisch und zeigt die Warnmeldung „OC“ für den betreffenden Kanal an.

-0C- LiPo LiPo LiPo

Pflege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalcohol oder andere chemische Lösungen, da diese das Gehäuse angreifen oder die Gerätefunktion beeinträchtigen können.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Ziehen Sie den Netzstecker aus der Netzsteckdose oder entfernen die Gleichstromversorgung.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Drücken Sie beim Reinigen nicht zu stark auf die Oberfläche von Gehäuse und LC-Display, um Kratzspuren zu vermeiden.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangsspannung...... 100–240 VAC / 50/60 Hz oder 7–17 VDC

Ausgangsspannung......max. 8,7 V

Ladeleistung 4 x max. 7 W ± 10%

Ladestrom....4 x 0,1-1,0 A ± 10%

Aufladbare Akkutypen...... LiPo, LiHV, NiMH, NiCD

Betriebsbedingungen......0 bis +40 °C, 0–90 % relative Luftfeuchte (nicht kondensierend)

Lagerbedingungen....-10 bis +50 °C, 0–95 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H)....122 x 68 x 42 mm

Länge Netzkabel....1,1 m

Gewicht......233 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

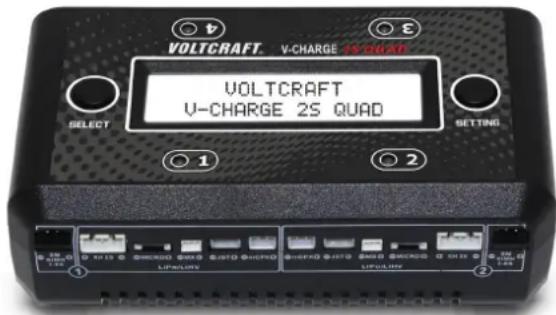

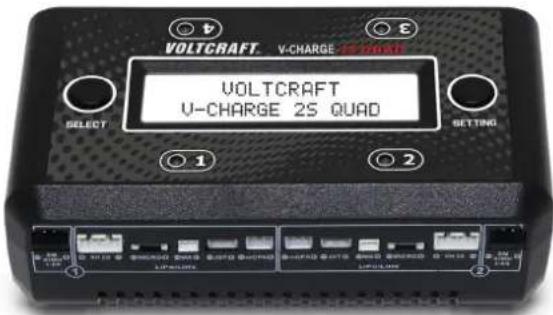

Modellbau-Ladegerät V-Charge 2S QUAD

Modellbau-Ladegerät V-Charge 2S QUAD

Bestelnr. 2300930

Beoogd gebruik

Modellbau-Ladegerät V-Charge 2S QUAD

Cod. 2300390

Modellbau-Ladegerät V-Charge 2S QUAD

Nr katalog. 2300390
