Producttype	Lader voor modelbouw
Merk	Voltcraft
Model	VCharge 2S (V-Charge 2S QUAD)
Aantal kanalen	4 onafhankelijke kanalen
Compatibele accutypes	LiPo, LiHV, NiMH, NiCd
Ingangsspanning	100-240 VAC (50/60 Hz) of 7-17 VDC
Laadstroom per kanaal	0,1 A tot 1,0 A, instelbaar in stappen
Maximaal laadvermogen	4 x 7 W (±10%)
Maximale uitgangsspanning	8,7 V
Uitgangsconnectoren	SM, XH, Micro, MX, JST, mCPX
Display	LCD-scherm met laadparameters
LED-indicatoren	4 LED's (rood/groen) per kanaal
Bescherming tegen omgekeerde polariteit	Ja
Overspanningsbeveiliging	Ja (automatische uitschakeling)
Onderspanningsbeveiliging	Ja (uitschakeling bij DC-ingang < 7 V)
Overstroombeveiliging	Ja (uitschakeling bij stroom > 1,20 A)
Gewicht	233 g
Lengte netsnoer	1,1 m
Bedrijfstemperatuur	0 °C tot +40 °C
Luchtvochtigheid tijdens gebruik	0 tot 90% RV (zonder condensatie)
Opslagomstandigheden	-10 °C tot +50 °C, 0-95% RV
Onderhoud en reiniging	Loskoppelen voor reiniging; gebruik een droge, pluisvrije doek; vermijd agressieve middelen
Veiligheid	Alleen gebruiken in droge binnenruimtes; niet afdekken; minimaal 20 cm afstand houden; niet onbeheerd laten
Inhoud van de verpakking	Lader, netsnoer, cd met handleiding

Veelgestelde vragen - VCharge 2S VOLTCRAFT

Welke accutypes kan ik laden met de Voltcraft VCharge 2S?

De lader ondersteunt LiPo, LiHV, NiMH en NiCd accu's. Laad nooit niet-oplaadbare batterijen.

Hoeveel accu's kan ik tegelijk laden?

U kunt tot 4 accu's onafhankelijk laden, één per kanaal.

Hoe stel ik de laadstroom in?

Druk op de SELECT-knop om naar de stroominstelling te gaan, gebruik dan de SETTING-knop om te regelen tussen 0,1 A en 1,0 A. Houd SETTING ingedrukt om op te slaan.

Wat zijn de mogelijke voedingsspanningen?

De lader kan worden gevoed met 100-240 VAC via de meegeleverde netsnoer, of met 7-17 VDC via een XT60-stekker (kabel niet meegeleverd).

Wat te doen als het bericht "DC Input Low" verschijnt?

De gelijkspanning ingang is lager dan 7,0 V. Koppel de accu's los en controleer uw voedingsbron.

Is de lader beschermd tegen verkeerde polariteit?

Ja, de lader detecteert omgekeerde polariteit en start het laden niet. Controleer de aansluiting van de accu.

Kan ik de lader onbeheerd laten werken?

Nee, laat de lader nooit onbeheerd achter tijdens het laden, ondanks de ingebouwde beveiligingen.

Hoe reinig ik de lader?

Koppel het apparaat altijd los voor reiniging. Gebruik een droge, pluisvrije doek. Vermijd agressieve chemicaliën.

Welke accuconnectoren zijn compatibel?

De beschikbare aansluitingen zijn: SM, XH, Micro, MX, JST en mCPX.

Wat betekent een continu groen LED-lampje?

Een continu groen LED-lampje op een kanaal geeft aan dat de aangesloten accu volledig is opgeladen (weergave "FULL").

GEBRUIKSAANWIJZING VCharge 2S VOLTCRAFT

NL Gebruiksaanwijzing

De modelbouwlader V-Charge 2S QUAD is ontworpen om tot 4 accu's tegelijk op te laden (4 kanalen, 1 accu per kanaal). De volgende accutypes worden ondersteund:

• Lithium-polymeer (LiPo)

• Nikkel-metaalhydride (NiMH)

• Lithium-polymeer-High-Voltage (LiHV)

De laadstromen kunnen worden ingesteld in het bereik van 0,1-1,0 A. De instelling, bewaking en controle van de functies wordt vergemakkelijkt door een duidelijk lcd-display. Er zijn ook basisveiligheidsfuncties geïntegreerd, zoals beveiliging tegen onpoling en een functie om de accu's te beschermen tegen overladen. De spanning/voeding van de lader kan zowel AC als DC zijn (zie hoofdstuk "Technische gegevens"). Een meegeleverd netsnoer wordt gebruikt om de lader aan te sluiten op een normaal stopcontact. De DC-voeding kan worden geleverd door een laboratoriumvoeding of een andere gelijkstroombron voor de voeding tijdens buitenactiviteiten in een droge omgeving. Er is geen kortsluitbeveiliging voor de stroomvoorziening aan de ingangen! Neem de instructies in het hoofdstuk "Ingebruikname, b) Aansluiting op de stroomvoorziening" in acht. De voor de DC-aansluiting benodigde aansluitkabel is niet bij de levering van dit product inbegrepen.

Het product is alleen bedoeld voor gebruik in gesloten ruimtes, dus gebruik buitenshuis is niet toegestaan. Contact met vocht, bijv. in de badkamer, moet absoluut worden voorkomen.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Als het product voor andere dan de hiervoor beschreven doeleinden wordt gebruikt, kan het worden beschadigd. Bovendien kan oneigenlijk gebruik gevaren zoals kortsluiting, brand en elektrische schokken veroorzaken. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef de Ladegerät alleen samen met de gebruiksaanwijzing door aan derden.

Het product voldoet aan de nationale en Europese eisen. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren.

Omvang van de levering

• Oplader
  • CD met gebruiksaanwijzing
• Netsnoer
• Veiligheidsinstructies

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de instructies op de website. De gebruiksaanwijzing van dit product kan ook via deze link worden gedownload.

Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.

Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.

U ziet het pijl-symbol waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Het product mag alleen binnenshuis in droge, gesloten ruimtes worden gebruikt. Het product mag niet vochtig of nat worden. Er bestaat levensgevaar door een elektrische schok!

Dit symbool herinnert u eraan om de bij het product behorende gebruiksaanwijzing te lezen.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor het daardoor ontstane persoonlijke letsel of schade aan voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, zware schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Gebruik het product niet langer als een veilige werking niet meer mogelijk is, en bescherm het tegen onbedoeld gebruik. Veilig gebruik kan niet langer worden gegarandeerd wanneer het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• gedurende langere tijd onder ongunstige omstandigheden werd opgeslagen of

• onderhevig is geweest aan ernstige transportgerelateerde belastingen.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door specialisten of in een erkend servicecentrum.
• Als u nog vragen hebt die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere specialisten.

b) Aangesloten apparaten

- Neem ook de veiligheidsaanwijzingen en gebruiksaanwijzingen in acht van de overige apparaten, waarop het product wordt aangesloten.

c) Plaatsing

• Het product mag alleen in droge, gesloten ruimtes binnenshuis gebruikt worden. Het product mag niet vochtig of nat worden. Er bestaat gevaar voor een levensgevaarlijke elektrische schok!
• Plaats de oplader op een stabiele, vlakke, schone en voldoende grote locatie.
• Plaats de lader nooit op een brandbaar oppervlak (bijv. tapijt, tafellaken, autostoel). Gebruik altijd een geschikte niet-brandbare, hittebestendige ondergrond. Houd de oplader uit de buurt van brandbare of licht-ontvlambare materialen (bijv. gordijnen).
• Zorg ervoor dat de aansluitkabel niet geplet of door scherpe kanten beschadigd wordt. Leg de aansluitkabel zodanig, dat niemand erover kan struikelen.
• Zet bijv. geen voorwerpen met vloeistoffen, bijv. volle vazen of planten, op of naast de oplader. Als deze vloeistoffen in de oplader binnendringen gaat de oplader kapot en is er groot gevaar op een brand of een ontploffing.

• Als er vloeistof op of in de lader komt:

• Trek de stekker uit het stopcontact waarop de lader is aangesloten. Schakel hiervoor de bijbehorende zekeringautomaat uit of haal de zekering eruit. Schakel bovendien de bijhorende FI-aardlekschakelaar uit, zodat het stopcontact op alle polen van de netspanning is ontkoppeld.

• Haal daarna de stekker uit het stopcontact.
• Gebruik de oplader dan niet meer, maar breng hem weg ter reparatie of voer hem milieuvriendelijk af.
  Plaats de oplader niet zonder geschikte bescherming op kwetsbare meubeloppervlakken. Anders kunnen er krassen, drukplekken of verkleuringen ontstaan.

d) Gebruik

• Probeer nooit niet-ondersteunde accu's of niet-oplaadbare batterijen op te laden. Er bestaat dan groot gevaar op brand of een explosie!
• Stel altijd de juiste laadspanning in. Er bestaat dan groot gevaar op brand of een explosie.
• Zorg voor voldoende ventilatie tijdens het gebruik van het product. Dek de lader nooit af. Zorg voor voldoende afstand (minstens 20 cm) tussen de oplader en andere voorwerpen. Door oververhitting bestaat brandgevaar!
• Voor de spanning/voeding kan de lader met wisselspanning of gelijkspanning worden gebruikt. Het apparaat kan naar keuze met 100-240 V wisselspanning of met 7-17 V gelijkspanning worden gebruikt. Zorg ervoor dat de juiste ingangsspanningen worden gebruikt. Let hierbij op de juiste polariteit.
• Gebruik het product nooit zonder toezicht. Ondanks de omvangrijke en veelomvattende beveiligingsschakelingen kunnen storingen of problemen tijdens het opladen van een accu niet worden uitgesloten.

• Let bij het aansluiten van het accupack op de juiste polariteit (plus/+ en min/-).

• Als u met de oplader werkt, draag dan geen metalen of geleidende materialen (zoals sieraden, kettingen, ringen, etc.). Door een kortsluiting is er brand- en explosiegevaar.

• Gebruik het product uitsluitend in een gematigd klimaat, nooit in een tropisch klimaat.
• Gebruik het product niet in de directe omgeving van sterke magnetische of elektromagnetische velden, zendmasten of HF-generatoren. De besturingselektronica kan hierdoor worden beïnvloed.
• Er mogen zich geen apparaten met sterke elektrische of magnetische velden in de nabijheid van het product bevinden, zoals transformatoren, motoren, draadloze telefoons, radioapparatuur, etc. omdat ze het product kunnen beïnvloeden.
• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is overgebracht. De condens die daarbij ontstaat kan onder bepaalde omstandigheden de werking van het apparaat storen of tot beschadiging leiden! Hierbij bestaat het risico op een levensgevaarlijke elektrische schok! Laat de oplader eerst op kamertemperatuur komen, vóórdat u het in gebruik neemt. Dit kan een aantal uur duren.
• Koppel het product los van de stroomvoorziening wanneer u het langere tijd niet gebruikt (bijv. opslag). Haal daarvoor de stekker uit het stopcontact.
• In scholen, trainingscentra, hobby- of doe-het-zelf workshops, moet de bediening van elektrische apparaten altijd onder supervisie staan van getraind personeel.
• Wanneer u het gebruikt op een commercieel terrein, moeten de ARBO-voorschriften ter voorkoming van ongevallen met betrekking tot elektrisch apparatuur in acht worden genomen.

e) Elektrische veiligheid

• Controleer voor het aansluiten op het stroomnet of de aansluitwaarden op het typeplaatje van het product overeenstemmen met die van uw stroomnet.
• Alleen een goed gezekerde geaarde contactdoos (230 VAC, 50 Hz) of een geschikte gelijkspanningsbron (7-17 VDC) mag als spanningsbron worden gebruikt.
• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk toegankelijk zijn.
• Trek voor de veiligheid bij onweer de stekker uit het stopcontact.
• Stekkers mogen nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.

Informatie over oplaadparameters

Oplaadbare accu's bestaan uit twee elektroden die in een elektrolyt zijn geplaatst. Hierdoor is een accu een chemisch element. Binnenin dit element vinden chemische processen plaats. Omdat deze processen omkeerbaar zijn, kunnen accu's opnieuw opgeladen worden.

Voor het opladen van een accu is een laadspanning nodig die groter moet zijn dan de celspanning. Bovendien moet bij het opladen meer energie toegevoerd worden dan daarna opnieuw ontnomen kan worden. Deze verhouding van toegevoerde tot ontnomen energie wordt als rendement omschreven.

De bruikbare capaciteit, die sterk van de ontladstroom afhankelijk is, is doorslaggevend voor de toestand van de accu. De toegevoerde lading kan niet als maatstaf gebruikt worden, omdat een deel ervan verloren gaat (b.v. in warmte omgezet wordt).

De capaciteitsindicatie van de fabrikant is de maximale theoretische ladingshoeveelheid die de accu kan afgeven. Dat betekent dat een accu met 2000 mAh theoretisch bijv. twee uur lang een stroom van 1000 mA (= 1 ampère) kan leveren. De daadwerkelijke waarde hangt heel sterk van vele factoren af (toestand van de accu, ontladstroom, temperatuur enz.).

a) Selectie van laadparameters

Alle parameters moeten vóór elk laadproces correct worden ingesteld. Bij gebruik van verkeerde instellingen bestaat er gevaar voor brand, letsel en materiële schade.

b) Keuze van de geschikte laadstroom

Een te hoge laadstroom vermindert de levensduur van de accu aanzienlijk en leidt in extreme gevallen tot brand of een explosie. De keuze van de juiste laadstroom voor een accutype is daarom zeer belangrijk. De laad- en ontlaadstroom wordt bepaald door de C-coëfficiënt van een accupack. Voor de meeste in de handel verkrijgbare accu's wordt de C-coëfficiënt op het typeplaatje vermeld.

De benodigde laadstroom voor een accu wordt berekend met de volgende formule:

Capaciteit in mAh x C-coëfficiënt = laadstroom in mA

Voorbeeld: 1000 mAh x 5C = 5000 mA

Een 1000 mAh accu met een coëfficiënt van 5C heeft daarom een laadstroom van ca. 5 A nodig.

Als u de C-coëfficiënt van een accu niet kunt bepalen, ga dan altijd uit van een coëfficiënt van 1C en gebruik deze om de laadstroom te berekenen. Dit is altijd een veilige laadstroom. Houd er echter rekening mee dat de oplaadtijden kunnen variëren, afhankelijk van de werkelijke, maar niet geverifieerde, gegevens van de accu.

Voor accu's met slechts één cel is de C-coëfficiënt gelijk aan 1.

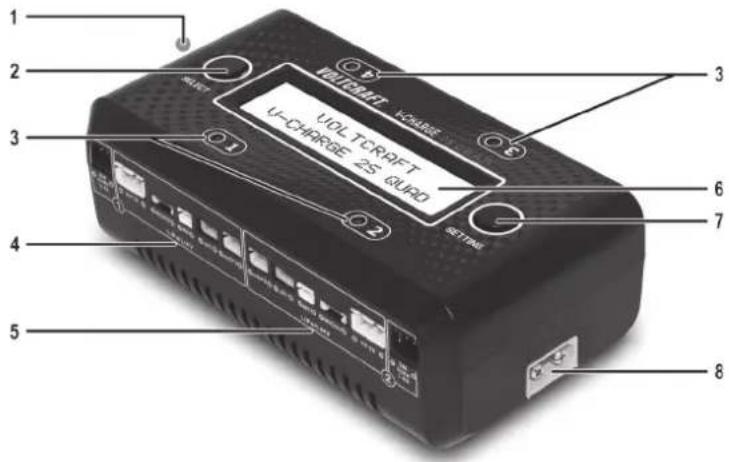

Bedieningselementen

1 Netaansluiting (100-240 VAC) 2 Knop SELECT
3 Led-indicators (laadkanalen 1-4) 4 Laadaansluiting (laadkanaal 1)
5 Laadaansluiting (laadkanaal 2) 6 Lcd-display
7 Knop SETTING 8 Gelijkspanningsaansluiting 7-17 VDC

Ingebruikname

a) Plaatsen

• Plaats de lader met de plastic voetjes op een onbrandbaar, hittebestendig oppervlak in de buurt van een correct gezekerd stopcontact als u van plan bent de lader met netspanning te gebruiken. Voor gebruik met gelijkspanning moet de gelijkspanningsbron worden gelokaliseerd of in de buurt worden gebracht.
• Houd de oplader uit de buurt van brandbare of licht-ontvlambare materialen (bijv. gordijnen). Gebruik de lader nooit op autostoelen, tapijten of andere brandbare materialen.

b) Aansluiten op de stroomvoorziening

Gebruik de lader nooit met een spanning die buiten het in de technische gegevens aangegeven bereik ligt.

• Wisselstroomaansluiting: Sluit het netsnoer aan op de 100-240 VAC-voedingsaansluiting (1) en steek de stekker in het stopcontact.
• Gelijkstroomaansluiting: Sluit de gelijkspanningsaansluiting voor 7-17 VDC (8) aan op een geschikte gelijkspanningsbron, bijv. een laboratoriumvoeding (zie "Technische gegevens") met behulp van een geschikte kabel met XT60-stekker (niet meegeleverd). U kunt gebruik maken van voedingen of, in een droge omgeving, van autoaccu's. Denk echter aan het laadniveau van uw autobatterij als u onderweg bent.

Een batterij met een spanning van 2-4S en 7-17 VDC wordt aanbevolen voor de gelijkstroomvoeding.

De lader heeft geen kortsluitbeveiliging aan de ingang. Gebruik nooit beide stroomvoorzieningsaansluitingen tegelijkertijd. Probeer de lader niet te gebruiken met een wisselspanning en tegelijkertijd met een gelijkstroomvoeding, zoals een accu. De lader schakelt uit en start opnieuw. De wisselspanningsvoeding kan worden beschadigd of, in het ergste geval, de lader kan worden vernietigd.

c) Parameters instellen

- Wanneer de lader is aangesloten op een stroomvoorziening, wordt het apparaatlogo, het type en vervolgens het niveau van de ingangsspanning kortstondig weergegeven. De 4 led-indicatoren lichten op in rood en groen tot de lader naar de stand-by-indicator overschakelt.

• Druk op de knop SELECT (2) om de voorinstellingen van de laadstroom te gebruiken. De basisinstelling vanaf de fabriek is 0,5 A.
• Druk op de knop SETTING (7) om de laadstroom in te stellen tussen 0,1 en 1,0 A. Houd de knop SETTING (7) ingedrukt om de instelling te bevestigen. "SAVE SETTING ..." verschijnt op het lcd-display (6) als bevestiging van uw instelling. De lader schakelt dan terug naar het stand-by-scherm.

Instellen van het type accu

• Druk na het instellen van de laadstroom op de knop SELECT (2) om over te schakelen naar het menu voor het instellen van het accutype. De basisinstelling vanaf de fabriek is LiPo.

• Om het accutype voor alle 4 de laadkanalen tegelijk in te stellen, gaat u als volgt te werk:

• Druk op de knop SETTING (7) om te wisselen tussen de verschillende accutypes. Dit kan zo vaak als nodig is worden herhaald.

• Houd de knop SETTING (7) ingedrukt om de globale instelling voor alle 4 de laadkanalen te bevestigen. "SAVE SETTING ..." verschijnt op het lcd-display (6) als bevestiging van uw instelling.

- Om het accutype voor elk laadkanaal afzonderlijk in te stellen, gaat u als volgt te werk:

• Druk nogmaals op de knop SELECT (2) om het accutype voor het eerste laadkanaal (laadkanaal 1) in te stellen. De instelcode voor de betreffende laaduitgang begint te knipperen op het lcd-display (6).
• Druk op de knop SETTING (7) om het accutype te wijzigen. Elke verdere druk op deze knop schakelt tussen de twee accutypes heen en weer.
• Druk nogmaals op de knop SELECT (2) om over te schakelen naar de instelling van het volgende laadkanaal. De displays voor de uitgangen 2 tot 4 knipperen altijd afzonderlijk om aan te geven dat de huidige laaduitgang klaar is om te worden ingesteld. Stel het type accu in voor elke individuele laaduitgang door telkens op de knop SETTING (7) te drukken.
• Wanneer u klaar bent met het instellen van het accutype, houdt u de knop SETTING (7) ingedrukt tot de melding "SAVE SETTING ..." op het lcd-display (6) verschijnt. De instellingen worden nu opgeslagen. De lader schakelt dan terug naar het stand-by-scherm

d) De accu's aansluiten op de lader

Probeer nooit meer dan één accu per laadkanaal aan te sluiten. Dit zal de lader beschadigen.

• Sluit voor elk laadkanaal (1-4) slechts één accu met één type stekker aan op de mogelijke accuaansluitingen. Selecteer de juiste stekker (SM, XH, Micro, MX, JST en mCPX) voor elk van de 4 laadkanalen en sluit zo maximaal 4 accu's aan op de lader.
• Het opladen begint na het aansluiten.

e) Laadproces

• Tijdens het laden knippert de led-indicator (3) van de actieve laadkanalen rood.
• Het Icd-display geeft afwisselend de oplaadparameters voor alle aangesloten accu's weer.

- Volgorde voor 1S LiPo/LiHV en NiMH/NiCd accu's:

Type accu > Accuspanning > Laadstroom > Accucapaciteit

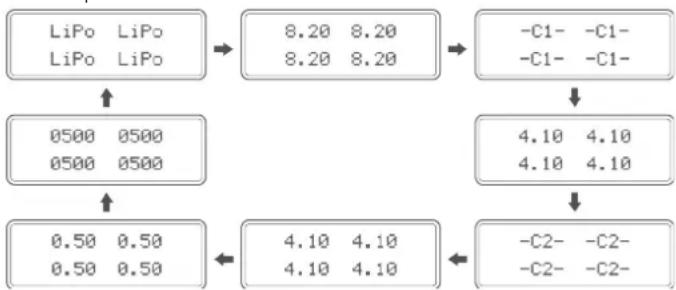

- Volgorde voor 2S LiPo/LiHV accu's:

Type accu > Accuspanning > Spanning cel 1 > Spanning cel 2 > Laadstroom > Accucapaciteit

- Zodra een accu volledig is opgeladen, wordt "FULL" weergegeven voor het betreffende oplaadkanaal. De bijbehorende led-indicator (3) brandt dan permanent groen.

Beschermingsfuncties

a) Onder-/overspanningbeveiliging

Als de ingangsspanning op de gelijkstroomconnector minder dan 7,0 VDC is, stopt de lader met laden. Het lcd-display toont de melding "DC Input Low".

$$ \begin{array}{l} \text {DC Input Low} \ \text {Input: 6.5V} \end{array} $$

Als u een oplaadbare accu gebruikt voor de stroomvoorziening, verwijder deze dan zo snel mogelijk. Herlaad deze later.
Als u een voedingseenheid voor de stroomvoorziening gebruikt, controleer deze dan op een te lage spanning of andere storingen.

Als de ingangsspanning op de gelijkstroomconnector hoger is dan 17,0 VDC is, stopt de lader met laden. Het Icd-display toont de melding "DC Input High".

$$ \begin{array}{l} \text {DC Input High} \ \text {Input: 17.5V} \end{array} $$

Stel onmiddellijk de juiste ingangsspanning in wanneer het bericht verschijnt of ontkoppel de lader van de spanningsbron (accu). Langdurige overspanningen verhogen het risico op brand of kunnen de lader vernielen.

b) Bescherming tegen omgekeerde polariteit

Als u een accu met omgekeerde polariteit hebt aangesloten, laadt de lader niet. Sluit de accu's met de juiste polariteit aan.

c) Celoverspanning

Zodra de verzadigingsspanning hoger is dan 100 mV, stopt de lader automatisch met laden en geeft hij een waarschuwingsbericht "OV" weer voor het betreffende kanaal.

$$ \boxed { \begin{array}{c c} - O V - & L i P o \ L i P o & L i P o \end{array} } $$

d) Overbelasting

Als de laadstroom hoger is dan 1,20 A, stopt de lader automatisch met laden en geeft het waarschuwingsbericht "OC" weer voor het betreffende kanaal.

$$ \begin{array}{c c} \hline - 0 C - & L i P o \ L i P o & L i P o \end{array} $$

Onderhoud en reiniging

Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen, aangezien die de behuizing kunnen aantasten of de goede werking kunnen schaden.

• Verbreek voor iedere reiniging de verbinding met de stroomvoorziening. Haal de stekker uit het stopcontact of verwijder de gelijkstroomvoeding.
• Gebruik een droog, pluisvrij doekje voor de reiniging van het product.
• Druk bij het schoonmaken niet te hard op het oppervlak van de behuizing en het lcd-display om krassen te voorkomen.

Verwijdering

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Technische gegevens

Ingangsspanning ..... 100–240 VAC / 50/60 Hz of 7–17 VDC

Uitgangsspanning.....max. 8,7 V

Bedrijfscondities ....0 tot +40 °C, 0–90 % relatieve luchtvochtigheid (niet condenserend)

Opslagcondities....-10 tot +50 °C, 0–95 % relatieve luchtvochtigheid (niet condenserend)

Afmetingen (L x B x H)...122 x 68 x 42 mm

Lengte netsnoer......1,1 m

Gewicht 233 g

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten voorbehouden met inbegrip van vertalingen. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie is een weergave van de technische stand bij het ter perse gaan.
