GEBRUIKSAANWIJZING VC-AL1600 VOLTCRAFT

NL Gebruiksaanwijzing

1. Inleiding 31
2. Verklaring van de symbolen....31
3. Doelmatig gebruik....32
4. Leveringsomvang 32
5. Eigenschappen en functies....33
6. Veiligheidsinstructies ....33

a) Algemeen 33
b) Aangesloten apparaten 34
c) Elektrische veiligheid 34
d) Personen en product 35
e) Accu's 35

1. Bedieningselementen ....36
   a) Betekenis van de weergave-led's....37
2. Montage en bevestiging....37
3. Ingebruikname....38

a) Een accu opladen....38
b) Laadmodi en functies ....40
c) Laadduur 41
d) Beschermende functies van de oplader 41

1. Onderhoud en reiniging 42
2. De zekering vervangen....42
3. Verwijdering 42

a) Product 42
b) Accu's 43

Hartelijk dank voor de aankoop van dit product.

Dit product voldoet aan alle wettelijke, nationale en Europese normen.

Om deze situatie te behouden en een veilig gebruik te garanderen, moet u als gebruiker deze gebruiksaanwijzing in acht nemen!

Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiksaanwijzing daarom voor later gebruik!

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.

Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.

U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Dit symbool geeft aan dat dit product volgens beschermingsklasse II is opgebouwd. Het heeft een versterkte of dubbele isolatie tussen stroomcircuit en uitgangsspanning.

Het product mag alleen in droge, gesloten ruimtes binnenshuis worden geplaatst en gebruikt. Het product mag niet vochtig of nat worden, er bestaat levensgevaar door een elektrische schok!

Dit symbool herinnert u eraan om de bij het product behorende gebruiksaanwijzing te lezen.

De compacte lader is bestemd voor het automatisch laden van loodzuur-, calcium- en lithium-accu's met 12 V-klemspanning en een vermogen van 30 - 300 Ah (acculaadcapaciteit) en tot 30 - 500 Ah (druppelladingscapaciteit). Mogelijke accutypes zijn loodzuur-(nat), loodvlies (AGM)- of gelaccu's. Het laden van ingebouwde accu's in voertuigen is mogelijk. De intelligente lader herkent diep ontladen accu's en kan deze door een verhoogde laadspanning opnieuw activeren. Er worden sulfaatafzettingen tevens van oudere of slecht onderhouden loodzuur-accu's afgebroken. Daardoor worden de accu's duurzamer en krachtiger. Een druppellaadfunctie houdt de accuspanning steeds op een optimaal niveau. De lader wordt bediend via een bedienknop. De bedrijfs- en statusweergave geschiedt via led-weergave. Een ventilator houdt de lader automatisch koel. De lader is beveiligd tegen overbelasting, kortsluiting, oververhitting en verkeerde polarisatie. De aansluiting geschiedt via kleurig gemarkeerde klemmen (rood +, zwart -). De laadaansluitingen worden via een tegen verkeerde polarisatie beveiligd stekkersysteem aangesloten. De poolklemmen leveren eerst 0,6 - 0,8 V stroom, als een aangesloten accu wordt herkend. Dit verhindert vonkenvorming bij het per ongeluk aanraken van de laadcontacten. Er mogen geen primaire accu's (zink-kool, alkaline enz.) of andere dan de vermelde accutypes (lees hiervoor hoofdstuk "Technische gegevens") worden aangesloten en opgeladen.

De lader mag alleen in goed geventileerde, droge ruimtes binnenshuis en alleen op in het huishouden gebruikelijke wisselspanning worden aangesloten en gebruikt. De stroomvoorziening geschiedt met netspanning van 220 - 240 V/AC.

Het product is alleen bedoeld voor gebruik in gesloten ruimtes dus gebruik buitenshuis is niet toegestaan. Contact met vocht, bijv. in badkamers e.d. dient absoluut te worden vermeden.

In verband met veiligheid en normering zijn aanpassingen en/of wijzigingen aan dit product niet toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kort-sluiting, brand, elektrische schok enz. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

4. Leveringsomvang

• Oplader
• 1x rode en zwarte klem (zwart = minpool, rood = pluspool)
• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

5. Eigenschappen en functies

• Voor het opladen van verschillende accutypes zoals van loodzuur-, gel-, loodvlies (AGM), lithium (LiFePO4) & calcium-accu's
• Automatisch instellen van de laatst gekozen laadmodus na een hernieuwde ingebruikname
• Voeding van verbruikers bij aansluiting op de accu mogelijk
• Laadmoduskeuze voor AGM en lage temperaturen
  • Herkenning van defecte accu's
• Compacte afmetingen en gering gewicht
• Druppellaadfunctie

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor het daardoor ontstane persoonlijke letsel of schade aan voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk speelgoed kunnen worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd wanneer het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• gedurende langere tijd onder ongunstige omstandigheden is bewaard of
• onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

- Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

- Raadpleeg een vakman wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een vakman of in een daarin gespecialiseerde werkplaats.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere specialisten.

b) Aangesloten apparaten

- Neem ook de veiligheidsinstructies en gebruiksaanwijzingen van alle andere apparaten (voertuig, accu's) in acht die met het product zijn verbonden.

c) Elektrische veiligheid

- Controleer vóór het aansluiten op het stroomnet of de aansluitwaarden op het typeplaatje van het product overeenstemmen met die van uw stroomnet.

- Het product is gemaakt in overeenstemming met beschermingsklasse II. Als spanningsbron mag alleen een normaal stopcontact (230 V/AC, 50 Hz) van het openbare stroomnet worden gebruikt.

- Zorg ervoor dat elektrische apparaten nooit met vloeistof in contact komen en zet geen met vloeistof gevulde voorwerpen naast het apparaat. Mocht er toch vloeistof of een voorwerp in het apparaat terecht zijn gekomen, schakel dan het betreffende stopcontact stroomloos (bijv. de aardlekschakelaar uitzetten) en trek vervolgens de stekker uit het stopcontact. Het product mag daarna niet meer worden gebruikt; breng het naar een servicecentrum.

- Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is overgebracht. De condens die hierbij ontstaat, kan in bepaalde gevallen het product onherstelbaar beschadigen. Boven-dien bestaat er bij de netvoedingadapter levensgevaar door een elektrische schok! Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.

- Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk bereikbaar zijn.

- Trek de stekker nooit aan de kabel uit het stopcontact. Trek altijd aan de daarvoor bestemde greepvlakken op de stekker.

- Trek de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.

- Haal uit veiligheidsoverwegingen bij onweer de stekker altijd uit het stopcontact.

- Zorg dat de kabel niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd of op andere wijze mechanisch wordt belast. Vermijd overmatige thermische belasting van de kabel door te hoge of te lage temperaturen. Verander de kabel niet. Indien dit niet in acht wordt genomen, kan de kabel beschadigd raken. Een beschadigde kabel kan een levensgevaarlijke elektrische schok tot gevolg hebben.

- Als de kabel beschadigingen vertoont, raak hem dan niet meer aan. Schakel eerst het betreffende stopcontact stroomloos (bijv. via de bijbehorende zekeringskast) en trek daarna de stekker voorzichtig uit het stopcontact. Gebruik het product nooit met een beschadigde kabel.

- Een beschadigde kabel mag alleen door de fabrikant, een door deze aangewezen werkplaats of een daarvoor gekwalificeerde persoon worden vervangen om gevaarlijke situaties te voorkomen.

- Stekkers mogen nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.

d) Personen en product

• In commerciële instellingen dient men de ongevallenpreventievoorschriften van het Verbond van Commerciële Beroepsverenigingen voor Elektrische Installaties en Apparatuur in acht te nemen.
• In scholen en opleidingsinstellingen, hobby- en doe-het-zelf-werkplaatsen mag alleen met dit product gewerkt worden onder toezicht van daarvoor opgeleid personeel.
• Het product mag niet in explosiegevaarlijke bereiken (Ex) worden gebruikt.
• Neem ook de veiligheidsinstructies in de afzonderlijke hoofdstukken in acht.

• Controleer hiervoor het opsschrift op het apparaat.

• Waarschuwing! Explosieve gassen - open vuur en vonken vermijden.

• Stekker voor het aansluiten/loskoppelen van de accu eruit trekken.
• Gebruiksaanwijzing vóór het opladen lezen.
• Alleen in een goed geventileerde omgeving gebruiken.

- Gebruik de oplader niet in de passagiersruimte van een voertuig.

- Dek de oplader, noch de aangesloten accu af.

- Rook niet als u de oplader gebruikt op met accu's hanteert.

- Laad geen accu op, als de omgevingstemperatuur hoger is dan +40 °C.

- Gebruik de oplader niet in de buurt van brandbare stoffen of gassen.

e) Accu's

• Let bij de aansluiting aan de accu op de juiste polariteit.
• Bewaar accu's buiten het bereik van kinderen. Laat accu's niet rondslingeren omdat het gevaar bestaat dat kinderen of huisdieren ze inslikken.
• Accu's mogen niet worden gedemonteerd, kortgesloten of verbrand. Probeer nooit niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!!

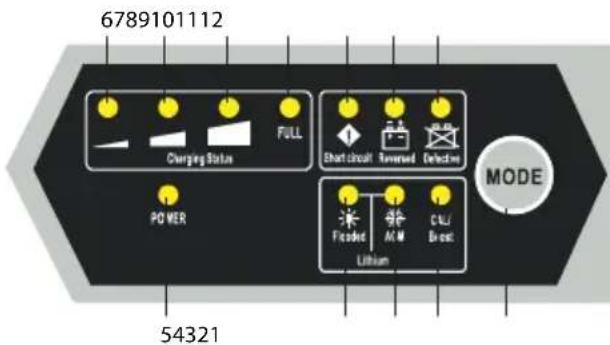

7. Bedieningselementen

6789101112 Charging Status FULL Short circuit Reversed Detective POWER MODE 54321 Fricetted ACM CUL Lithium Cul Bruc

VOLTCRAFT®

VC-AL1600

1 Knop MODE
2 Modusweergave-led CAL/Boost
3 Modusweergave-led AGM
4 Modusweergave-led Flooded
5 Indicatie-led POWER
6 Laadstatus-led (0 - 25 %)

7 Laadstatus-led (25 - 50 %)
8 Laadstatus-led (meer dan 50 %)
9 Laadstatus-led FULL
10 Kortsluitings-led Short circuit
11 Polariteitsweergave Reversed
12 Defecte accu-led Defective

13 Stroomkabel met stekker
14 Laadkabelaansluiting met verbindingskoppeling
15 Rode en zwarte klem (zwart = minpool, rood = pluspool)

a) Betekenis van de weergave-led's

Led Betekenis

CAL/boost

Deze modus is geschikt voor 12 V calcium-accu's of voor vanwege van sulfaatafzettingen diep ontladen accu's.

AGM

Deze modus (wintermodus) (14,7 V/16 A voor lood) wordt bij een lage omgevingstemperatuur toegepast. Deze modus wordt ook voor AGM-accu's aangeraden.

Flooded

Deze modus (zomermodus) wordt voor loodaccu's (14,4 V/16 A voor lood) bij een normaal temperatuurbereik toegepast.

POWER De indicatie-led toont de stroomvoorziening van de oplader en stand-by aan.

Laadindicator (0 - 25 %)

Laadindicator (25 - 50 %)

Laadindicator (50 % en meer)

FULL Laadindicator (volledig opgeladen)

Reversed

Kortsluitings-led

Defective

De indicator brandt bij verwisseling van de polariteit van de kabelaansluiting. Controleer de laadcontacten op verwisselde polariteit. Verhelp het probleem.

De indicator brandt, als de aangesloten accu defect is.

Flooded &

LITHIUM

Deze modus is geschikt voor het opladen van 12 V lithium-accu's.

U kunt de oplader op een vlakke ondergrond plaatsen of met behulp van een bevestigingslussen aan de behuizing op een geschikte plaats, zoals bijvoorbeeld wanden, werkbanken e.d. eventueel permanent vastschroeven. Monteer de oplader met de bevestigingslussen met passende schroeven (niet inbegrepen) op een stabiele ondergrond.

Let erop dat tijdens het boren van de montagegaten resp. tijdens het vastschroeven geen kabels of leidingen (ook waterleidingen) worden beschadigd.

- Verwijder vóór het monteren alle aangesloten apparaten en de accu.

Let erop, dat zich een stopcontact voor het aansluiten aan het stroomnet in de buurt van de installatieplaats bevindt.

Ga als volgt te werk als u de oplader wilt vastschroeven:

- Gebruik de oplader als sjabloon in de voor de bevestiging gewenste positie. Lijn indien nodig uit met behulp van een waterpas.

• Teken de boorgaten voor de twee schroeven aan door de boorgaten in de bevestigingslussen. Boor de gaten. Af-hankelijk van de ondergrond is het gebruik van geschikte schroeven en/of pluggen noodzakelijk. Schroeven voor hout of voor het vastschroeven in de pluggen voor metselwerk zijn niet inbegrepen in de levering van dit product en moeten apart worden gekocht.
• Lijn de oplader na het bevestigen op de ondergrond als fijne instelling nog overeenkomstig uit en draai de schroeven vast, maar niet te stevig. Gebruik daarvoor in elk geval een geschikte schroevendraaier.

9. Ingebruikname

Het apparaat wordt warm tijdens het gebruik. Zorg voor voldoende ventilatie. De behuizing mag niet worden afgedekt!

Laad loodaccu's nooit op in een afgesloten houder.

Zorg bij het opladen voor voldoende ventilatie en voorkom open vuur!

Bij het opladen kunnen explosieve gassen ontstaan. Houd kinderen uit de buurt!

Open voor het opladen van accu's met vloeibaar zuur de sluitstoppen van de afzonderlijke cellen.

Laat de accubehuizing ca. 2 minuten luchten, zodat vuurgevaarlijke gassen kunnen verdampen!

Controleer het vloeistofniveau en vul dit eventueel bij.

Controleer ook bij langere laadduur (overwintering) regelmatig de vloeistof. Draag een veiligheidsbril!

Kiep loodzuuraccu's niet om. Vermijd ieder contact met de accuvloeistof, omdat dit tot ernstige chemische brandwonden kan leiden.

Wanneer u in contact komt met accuzuur, spoel dan de betreffende plek (huid, kleding, enz.) direct met rijkelijk water schoon om het accuzuur te verdunnen.

Raadpleeg bij huidcontact altijd direct een dokter.

Bij langdurige opslag dienen loodzuuraccu's om de drie maanden te worden opgeladen om een volledige ontlading te voorkomen.

Zorg ervoor dat de accucontacten nooit worden kortgesloten.

Neem bij het aansluiten van accu's altijd de polariteit en de oplaadvoorschriften van de betreffende accufabrikant in acht.

a) Een accu opladen

- Zorg er eerst voor dat uw accu met deze oplader kan worden opgeladen. Het moet een lood-, lithium- of calciumaccu zijn. Neem daarvoor ook het hoofdstuk "Technische gegevens" in acht.

Laad in geen geval accu's met andere bedrijfsspanningen op met deze oplader!

• Verbind de rode en zwarte klem (15) met de laadkabel van de oplader. De stekkers passen alleen volgens de juiste poolrichting in elkaar. Let op een betrouwbaar contact van de stekkerverbinding. De vergrendeling moet vastklikken.
• Bij het losdraaien van de verbinding van de adapterkabel van de laadkabel drukt u eerst lichtjes op de sluiting van de vergrendeling en trekt u de uiteinden van de kabels uit elkaar. Trek nooit met geweld aan de kabels voordat u de vergrendeling heeft geopend.
• Steek de stekker (13) van de oplader in een stopcontact (220-240 V/AC, 50/60 Hz). De lader wordt geïntitialiseerd en test iedere afzonderlijke laadfunctie. De indicatie-led's branden eventjes.

Deze oplader heeft een automatische opslagfunctie; d.w.z. hij gaat automatisch terug naar de laatst gekozen laadmodus, als hij wordt aangesloten op wisselstroom van het openbaar stroomnet.

- Kies vervolgens met de knop MODE (1) een laadfunctie uit. Druk zo vaak op de knop totdat de led of led's van de gewenste functie beginnen te branden. Een beschrijving van de afzonderlijke laadmodi vindt u in het volgende hoofdstuk "b) Laadmodi en functies".

Sluit de adapterkabel vervolgens aan op de te laden accu. Sluit nooit rechtstreeks aan op andere apparaten!

- Verbind nu de oplader nu met de accu. Let hierbij op de juiste polariteit. Sluit de accu in de juiste polariteitsrichting aan. De rode adapterkabel op de pluspool, de zwarte adapterkabel op de minpool. Sluit de kabels van de rode en zwarte klemmen (15) aan op de accupolen.

Bij ingebouwde accu's met aangesloten boordsysteem klemt u eerst de pluspool aan en klemt u vervolgens de zwarte klem aan op de massa (carrosserie), dat ietwat verder van de accu en benzineleidingen ligt. Controleer nogmaals het veilige contact van de poolklemmen.

- Koppel alle verbruikers los van de accu. Als de accu in een voertuig is ingebouwd, schakelt u het contact en andere verbruikers uit. U kunt ze weer inschakelen als u heeft gecontroleerd dat alles in orde is en het totale opgenomen vermogen van de verbruikers niet hoger is dan 16 A.

Neem de instructies en veiligheidsinformatie van het voertuig met betrekking tot het opladen van de voertuigaccu in acht. Moderne voertuigen zijn voorzien van gevoelige elektronische onderdelen en sensoren die beschadigd kunnen raken als er niet voorzichtig met wordt omgegaan.

- Als de polariteit niet juist is, brandt de led Reversed (11). Controleer de polariteit en verbindt u de polen in de juiste richting.

- Als de laadlus zich in kortsluiting bevindt, brandt de led Short Circuit (10) en knippert.

- De oplader herkent ook automatisch defecte accu's. In dit geval wordt het geselecteerde laadprogramma niet gestart. De led Defective (12) begint te branden. Laat de accu door specialisten controleren of zorg voor een vervanging.

- Koppel de accu en de oplader na het einde van het laadproces los van de stroomvoorziening. Trek de stekker (13) uit het stopcontact en verwijder eerst de zwarte en dan de rode klem van de accu.

b) Laadmodi en functies

1. Nat-modus (14,4 V ±0,25 V, max. 16 A) Flooded

• Deze modus is geschikt voor nat- en gelloodzuur-accu's met een capaciteit van meer dan 30 Ah bij een normale omgevingstemperatuur.
• Voor het selecteren van deze modus drukt u op de MODE-knop (1) tot de modusindicatie-led Flooded (4) begint te branden.
• Wanneer de accu volledig is opgeladen (14,4 V ±0,25 V), gaat de laadstatus-led FULL (9) branden. Het apparaat schakelt automatisch over op druppellading.

2. AGM-modus (14,7 V ±0,25 V, max. 16 A) AGM

• Deze modus is geschikt voor loodvlies (AGM)-accu's. Deze modus is ook geschikt voor nat- en gelloodzuur-accu's met een capaciteit van meer dan 30 Ah bij een lage omgevingstemperatuur.
• Voor het selecteren van deze modus drukt u op de MODE-knop (1) tot de modus-indicatie-led AGM (3) begint te branden.
• Wanneer de accu volledig is opgeladen (14,7 V ±0,25 V), gaat de laadstatus-led FULL (9) branden. Het apparaat schakelt automatisch over op druppellading.

3. Calcium-/boost-modus (16 V ±0,25 V, max. 16 A) CAL/Boost

- Deze modus is geschikt voor calcium-accu's met een capaciteit van meer dan 30 Ah bij een normale omgevingstemperatuur.

→ Gebruik deze modus met grote zorg. Een hoge spanning kan leiden tot een bepaald verlies van water.

• Deze modus kan ook worden gebruikt voor de hernieuwde activering van diep ontladen of gesulfateerde loodbatterijen van meer dan 30 Ah.
• Om deze modus te selecteren drukt u op de MODE-knop (1) tot de modusindicatie-led CAL/Boost (2) begint te branden. De maximale laadstroom bedraagt 16 ±10 % tot 16 V ±0,25 V.
• Wanneer de accu volledig is opgeladen (16 V ±0,25 V), gaat de laadstatus-led FULL (9) branden. Het apparaat schakelt automatisch over op druppellading.

U kunt deze modus ook voor accu's gebruiken die volgens de fabrikant voor geschikt zijn voor een hogere laad-eindspanning. Neem alstublieft de laadinstructies van de fabrikant van de accu in acht.

Floend

AGM

4. Lithium-modus (14,4 V ±0,25 V, max. 16 A)

- De lithium-modus is geschikt voor het opladen van LiFePO4-accu's met geïntegreerd accumanagement-systeem. Raadpleeg hiervoor de informatie van de fabrikant van de accu.

• Druk zo vaak op de MODE-knop (1) totdat de modus-indicatie-led's AGM (3) en Flooded (4) samen knipperen. Na ca. 2 seconden branden de led's continu en kan worden begonnen met het opladen. De maximale laadstroom bedraagt 16 A.
• Wanneer de accu volledig is opgeladen (14,4 V ±0,25 V), brandt de laadstatus-led FULL (9) continu. Het apparaat schakelt automatisch over op druppellading.

Stroomvoorzieningsfunctie (max. 16 A)

• De oplader kan ook als stroombron (tot max. 16 A opgenomen vermogen) worden gebruikt. Voor de keuze van de stroomvoorzieningsfunctie bestaat geen handmatige schakelmogelijkheid. Deze stroomvoorzieningsfunctie wordt automatisch door de oplader zelf geactiveerd, als externe verbruikers stroom verbruiken via de accu. De maximaal leverbare stroom bedraagt maximaal 16 A.
• Zorg ervoor dat de verbruiker geen stroom trekt, zolang de oplader nog niet op de accu is aangesloten. Sluit geen producten aan, die continue/gestabiliseerde uitgangsspanning van 12 V (bijv. computer) nodig hebben. Zorg ervoor dat geen verbruiker is aangesloten op de oplader, voordat de modus automatisch kan worden geactiveerd.

Heracterieringsfunctie

- Deze functie is voor hernieuwde activering van diep ontladen accu's. Deze kan niet direct worden geselecteerd. Als een diep ontladen accu wordt aangesloten aan de oplader, start eerst de heractiveringsmodus. Een geringe laadstroom wordt gebruikt om de diep ontladen accu weer naar normale accuspanning te brengen. Als de accu zijn normale spanning heeft bereikt, gaat de oplader door met het normale laadproces.

c) Laadduur

- De oplaadduur tot het bereiken van de spanning overeenkomend met een volledige lading hangt af van een aantal parameters zoals:

• de capaciteit (Ah) (hoe groter de capaciteit, des te langer de laadduur).
• het accutype.
• de laadtoestand van de accu (vol, gedeeltelijk geladen of leeg).
• de omgevingstemperatuur (deze dient zo mogelijk 20 - 25 °C te bedragen) en
• de algemene toestand (ouderdom) van de accu.

De laadtijd richt zich naar de bovengenoemde parameters en kan aan de hand van de volgende formule grofweg worden bepaald (voor een grove tijdinschatting): Laadtijd (in uren) = capaciteit van de accu (in Ah) x 1,2 / laadstroom (in A)

Voorbeeld: Loodgelaccu 20 Ah, leeg

Laadduur ca. 5 uur = 20 Ah x 1,2/5 A

d) Beschermende functies van de oplader

Vonkbestendige beveiliging tegen kortsluiting en verkeerde polariteit

- Deze functies beschermen de oplader tegen schade als de accukabels per ongeluk worden verwisseld.

Overspanningsbeveiliging

- Deze functie beschermt gevoelige elektronische componenten in de oplader tegen schade door hoogspanningspieken.

Laadstroombegrenzing

- Deze beschermingsfunctie voorkomt oververhitting en schade door een korte of buitensporige lasten.

Automatische overtemperatuurbeveiliging

- De overtemperatuurbeveiliging voorkomt schade aan de oplader als gevolg van abnormale omgevingstemperaturen of componentenfouten.

Houd er rekening mee dat de in de oplader geïntegreerde hittebescherming de bedrijfstemperatuur van de elektronica voortdurend bewaakt. Overschrijdt de bedrijfstemperatuur de vooraf ingestelde veiligheidgrens, wordt de stroom verminderd om oververhitting te voorkomen. Daardoor wordt de uitgangsstroom verminderd, om te vermijden dat de temperatuur verder stijgt resp. tot de temperatuur voor een veilig, volledig vermogen voldoende is gedaald.

10. Onderhoud en reiniging

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

• Koppel het product voor iedere reiniging los van de stroomvoorziening en een eventueel aangesloten accu.
• Gebruik een droog, pluisvrij doekje voor de reiniging van het product.

11. De zekering vervangen

- Als de zekering van het apparaat is doorgebrand (er is bij een aangesloten accu geen spanning op de laaduitgang), geeft u de oplader af ter reparatie of een vervanging van de zekering bij de technische klantenservice of een andere specialist. Vervang de zekering nooit zelf!

12. Verwijdering

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren. Verwijder de eventueel aangesloten accu en voer deze gescheiden van het product af.

b) Accu's

Als eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle lege accu's in te leveren; het verwijderen via het huisvuil is niet toegestaan.

Accu's die schadelijke stoffen bevatten zijn gemarkeerd met het hiernaast afgebeelde symbool. Deze mo-gen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de accu's, bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruikte accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar accu's worden verkocht, afgeven.

Zo voldoet u aan de wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

Uitgangsspanning/-stroom....12 V, 16 A

Accu's....van 30 Ah - 300 Ah tot 500 Ah (druppellading)

Spanning na volledig opladen ....12 V loodaccu's = 14,4 V of 14,7 V (±0,25 V)

Spanningen bij druppellading 13,4 V ±0,25 V (nat-modus)

13,8 V ±0,25 V (AGM-modus)

13,6 V ±0,25 V (CAL/Boost-modus)

13,4 V ±0,25 V (lithium-modus)

Kabellengte....1,7 m (stroomkabel)

Zekering....T4A

Bedrijfscondities ....0 tot +40 °C

Opslagcondities....-30 tot +70 °C

Afmetingen (l x b x h)....242 x 102 x 60 mm (meetapparaat)

Gewicht....1 kg (in totaal met toebehoor)

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
