GEBRUIKSAANWIJZING VC-AL100N VOLTCRAFT

NL Gebruiksaanwijzing

VC-AL100N

1. Inleiding 27
2. Verklaring van de symbolen....27
3. Doelmatig gebruik....28
4. Inhoud van de verpakking....28
5. Eigenschappen en functies....29
6. Veiligheidsinstructies 29

a) Algemeen 29
b) Aangesloten apparaten 30
c) Elektrische veiligheid 30
d) Personen en product....30
e) Accu's 31

1. Bedieningselementen 32

a) Betekenis van de weergave-led's....32

1. Ingebruikname....33

a) Een accu opladen....33
b) Laadmodi en functies .... 34
c) Laadduur 35
d) Beschermende functies van de oplader 35

1. Onderhoud en reiniging....36

2. De zekering vervangen....36

3. Verwijdering....36

a) Product 36
b) Batterijen/accu's 37

Hartelijk dank voor de aankoop van dit product.

Dit product voldoet aan alle wettelijke, nationale en Europese normen.

Om deze situatie te behouden en een veilig gebruik te garanderen, moet u als gebruiker deze gebruiksaanwijzing in acht nemen!

Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiksaanwijzing daarom voor later gebruik!

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.

Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.

U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Dit symbool geeft aan dat dit product volgens beschermingsklasse II is opgebouwd. Het heeft een versterkte of dubbele isolatie tussen stroomcircuit en uitgangsspanning.

Het product mag alleen in droge, gesloten ruimtes binnenshuis worden geplaatst en gebruikt. Het product mag niet vochtig of nat worden, er bestaat levensgevaar door een elektrische schok!

Dit symbool herinnert u eraan om de bij het product behorende gebruiksaanwijzing te lezen.

De compacte lader is bestemd voor het automatisch laden van loodzuur-accu's met 6 V en 12 V-klemspanning en een vermogen van 1,2 Ah tot 24 Ah. Mogelijke accutypes zijn loodzuur-, loodvlies (AGM)- of gelaccu's. Het laden van ingebouwde accu's in voertuigen is mogelijk. De intelligente lader herkent diep ontladen accu's en kan deze door een verhoogde laadspanning opnieuw activeren. Een druppellaadfunctie houdt de accuspanning steeds op een optimaal niveau. De lader wordt bediend via een bedienknop. De bedrijfs- en statusweergave geschiedt via led-weergave. De lader is beveiligd tegen kortsluiting, oververhitting en verkeerde polarisatie. De klemmen leveren eerst 0,6 - 0,8 V stroom, als een aangesloten accu wordt herkend. Dit verhindert vonkenvorming bij het per ongeluk aanraken van de laadcontacten. De aansluiting vindt plaats via gemarkeerde rode en zwarte klemmen (rood +, zwart -) naar universele of ringogen voor een duurzaam contact. De laadaansluitingen kunnen via een tegen verkeerde polarisatie beveiligd stekkersysteem worden gewisseld. Er mogen geen primaire accu's (zink-kool, alkaline enz.) of andere dan de vermelde accutypes (bijv. NiCd, NiMH, LiPo) worden aangesloten en opgeladen. Lees het hoofdstuk "Technische gegevens" voor de compatibele accutypes.

De lader mag alleen in goed geventileerde, droge ruimtes binnenshuis en alleen op in het huishouden gebruikelijke wisselspanning worden aangesloten en gebruikt. De stroomvoorziening geschiedt met netspanning van 220 - 240 V/AC.

Het product is alleen bedoeld voor gebruik in gesloten ruimtes dus gebruik buitenshuis is niet toegestaan. Contact met vocht, bijv. in badkamers e.d. dient absoluut te worden vermeden.

In verband met veiligheid en normering zijn aanpassingen en/of wijzigingen aan dit product niet toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kort-sluiting, brand, elektrische schok enz. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

4. Inhoud van de verpakking

• Oplader
• 1x Ringoog-aansluiting (zwart = minpool, rood = pluspool)
• 1x Rode en zwarte klem (zwart = minpool, rood = pluspool)
• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

5. Eigenschappen en functies

• Voor het opladen van op lood gebaseerde motorfietsaccu's met 6 V of 12 V spanning tot 1 A stroom
• Automatisch instellen van de laatst gekozen laadmodus na een hernieuwde ingebruikname
• Herkenning van defecte accu's
• Compacte afmetingen en gering gewicht
• Constante lading behouden

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen we niet aansprakelijk worden gesteld voor enige daardoor veroorzaakte materiële schade of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk speelgoed kunnen worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Stel het product niet bloot aan welke mechanische belasting dan ook.

- Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd wanneer het product:

• zichtbaar is beschadigd,
• niet meer naar behoren werkt,
• tijdens een langere periode is opgeslagen onder slechte omstandigheden, of
• onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

- Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

- Raadpleeg een vakman wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.

- Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een vakman of in een daarin gespecialiseerde werkplaats.

- Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere specialisten.

b) Aangesloten apparaten

- Neem ook de veiligheidsinstructies en gebruiksaanwijzingen van alle andere apparaten (voertuig, accu's) in acht die met het product zijn verbonden.

c) Elektrische veiligheid

• Controleer vóór het aansluiten op het stroomnet of de aansluitwaarden op het typeplaatje van het product overeenstemmen met die van uw stroomnet.
• Het product is gemaakt in overeenstemming met beschermingsklasse II. Als spanningsbron mag alleen een normaal stopcontact (230 V/AC, 50 Hz) van het openbare stroomnet worden gebruikt.
• Zorg ervoor dat elektrische apparaten nooit met vloeistof in contact komen en zet geen met vloeistof gevulde voorwerpen naast het apparaat. Mocht er toch vloeistof of een voorwerp in het apparaat terecht zijn gekomen, schakel dan het betreffende stopcontact stroomloos (bijv. de hoofdzekering uitschakelen) en trek vervolgens de voedingsstekker uit het stopcontact. Het product mag daarna niet meer worden gebruikt; breng het naar een servicecentrum.
• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is overgebracht. De condens die hierbij ontstaat, kan in bepaalde gevallen het product onherstelbaar beschadigen. Boven-dien bestaat er bij de netvoedingadapter levensgevaar door een elektrische schok! Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.
• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk bereikbaar zijn.
• Trek de stekker nooit aan de kabel uit het stopcontact. Trek altijd aan de daarvoor bestemde greepvlakken op de stekker.
• Trek de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.
• Haal uit veiligheidsoverwegingen bij onweer de stekker altijd uit het stopcontact.
• Zorg dat de kabel niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd of op andere wijze mechanisch wordt belast. Vermijd overmatige thermische belasting van de kabel door te hoge of te lage temperaturen. Verander de kabel niet. Indien dit niet in acht wordt genomen, kan de kabel beschadigd raken. Een beschadigde kabel kan een levensgevaarlijke elektrische schok tot gevolg hebben.
• Als de kabel beschadigingen vertoont, raak hem dan niet meer aan. Schakel eerst het betreffende stopcontact stroomloos (bijv. via de bijbehorende zekeringskast) en trek daarna de stekker voorzichtig uit het stopcontact. Gebruik het product nooit met een beschadigde kabel.
• Een beschadigde kabel mag alleen door de fabrikant, een door deze aangewezen werkplaats of een daarvoor gekwalificeerde persoon worden vervangen om gevaarlijke situaties te voorkomen.
• Stekkers mogen nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.

d) Personen en product

• In commerciële instellingen dient men de ongevallenpreventievoorschriften van het Verbond van Commerciële Beroepsverenigingen voor Elektrische Installaties en Apparatuur in acht te nemen.

• In scholen en opleidingsinstellingen, hobby- en doe-het-zelf-werkplaatsen mag alleen met dit product gewerkt worden onder toezicht van daarvoor opgeleid personeel.

• Het product mag niet in explosiegevaarlijke bereiken (Ex) worden gebruikt.

• Neem ook de veiligheidsinstructies in de afzonderlijke hoofdstukken in acht.

• Controleer hiervoor het opschrift op het apparaat.

• Waarschuwing! Explosieve gassen - open vuur en vonken vermijden.

• Stekker voor het aansluiten/loskoppelen van de accu eruit trekken.
• Gebruiksaanwijzing vóór het opladen lezen.

• Alleen in een goed geventileerde omgeving gebruiken.

• Gebruik de oplader niet in de passagiersruimte van een voertuig.

• Dek de oplader, noch de aangesloten accu af.
• Rook niet als u de oplader gebruikt op met accu's hanteert.
• Laad geen accu op, als de omgevingstemperatuur hoger is dan +40 °C.
• Gebruik de oplader niet in de buurt van brandbare stoffen of gassen.

e) Accu's

• Let bij de aansluiting aan de accu op de juiste polariteit.
• Bewaar accu's buiten het bereik van kinderen. Laat accu's niet rondslingeren omdat het gevaar bestaat dat kinderen of huisdieren ze inslikken.
• Accu's mogen niet worden gedemonteerd, kortgesloten of verbrand. Probeer nooit niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!!

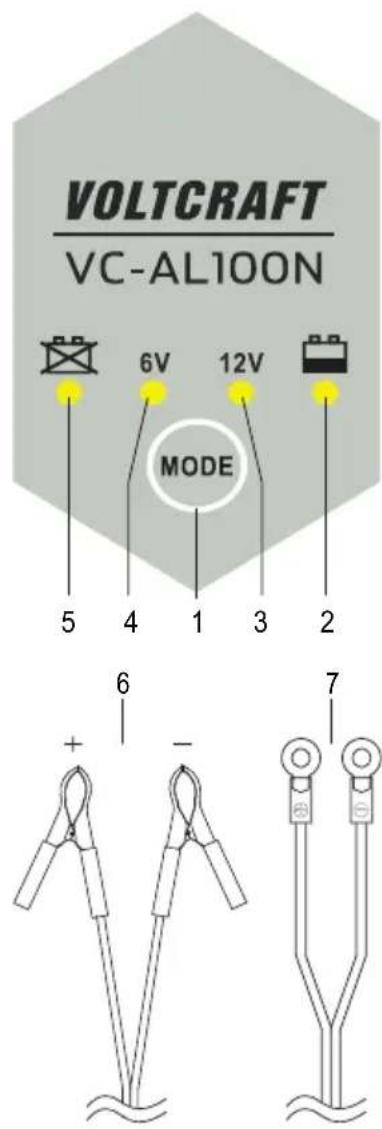

7. Bedieningselementen

1 Knop MODE
2 Laad-led
3 Modusweergave-led 12V
4 Modusweergave-led 6V
5 Storingsindictie-led
6 Rode en zwarte klem (zwart = minpool, rood = pluspool)
7 Ringoog-aansluiting (zwart = minpool, rood = pluspool

a) Betekenis van de weergave-led's

Led Betekenis

Oplaadindicator. Deze knippert tijdens het laadproces en brandt continu als de accu volledig is opgeladen.

6V In de 6V-modus worden lood-accu's tot 7,2V tot een capaciteit van 24 Ah opgeladen.

12V In de 12V-modus worden lood-accu's tot 14,4 V tot een capaciteit van 24 Ah opgeladen.

Storingsindicatie: De indicator brandt wanneer de accu met de verkeerde polariteit is aangesloten of defect is.

8. Ingebruikname

Het apparaat wordt warm tijdens het gebruik. Zorg voor voldoende ventilatie; de behuizing mag niet afge- dekt worden!

Laad loodaccu's nooit op in een afgesloten houder.

Zorg bij het opladen voor voldoende ventilatie en voorkom open vuur!

Bij het opladen kunnen explosieve gassen ontstaan. Houd kinderen uit de buurt!

Open voor het opladen van accu's met vloeibaar zuur de sluitstoppen van de afzonderlijke cellen.

Laat de accubehuizing ca. 2 minuten luchten, zodat vuurgevaarlijke gassen kunnen verdampen!

Controleer het vloeistofniveau en vul dit eventueel bij.

Controleer ook bij langere laadduur (overwintering) regelmatig de vloeistof. Draag een veiligheidsbril!

Kiep loodzuuraccu's niet om. Vermijd ieder contact met de accuvloeistof, omdat dit tot ernstige chemische brandwonden kan leiden.

Wanneer u in contact komt met accuzuur, spoel dan de betreffende plek (huid, kleding, enz.) direct met rijkelijk water schoon om het accuzuur te verdunnen.

Raadpleeg bij huidcontact altijd direct een dokter.

Bij langdurige opslag dienen loodzuuraccu's om de drie maanden te worden opgeladen om een volledige ontlading te voorkomen.

Zorg ervoor dat de accucontacten nooit worden kortgesloten.

Neem bij het aansluiten van accu's altijd de polariteit en de oplaadvoorschriften van de betreffende accufabrikant in acht.

a) Een accu opladen

- Zorg er eerst voor dat uw accu met deze oplader kan worden opgeladen. Het moet een loodzuur-, loodylies-(AGM) of gelaccu met 6 V of 12 V zijn. Neem daarvoor ook het hoofdstuk "Technische gegevens" in acht.

Laad in geen geval accu's met andere bedrijfsspanningen op met deze oplader!

- Verbind de voor uw doel/uw autocontacten geschikte adapterkabels met de laadkabel van de oplader. De stekkers passen alleen volgens de juiste poolrichting in elkaar. Let op een betrouwbaar contact van de stekkerverbinding. De vergrendeling moet vastklikken.

- Bij het losdraaien van de verbinding van de adapterkabel van de laadkabel drukt u eerst lichtjes op de sluiting van de vergrendeling en trekt u de uiteinden van de kabels uit elkaar. Trek nooit met geweld aan de kabels voordat u de vergrendeling heeft geopend.

- Steek de stekker van de oplader in een stopcontact (100-240 V/AC, 50/60 Hz). De lader wordt geïntitialiseerd en test iedere afzonderlijke laadfunctie. De indicatie-led's branden eventjes.

Deze oplader heeft een automatische opslagfunctie; d.w.z. hij gaat automatisch terug naar de laatst gekozen laadmodus, als hij wordt aangesloten op wisselstroom van het openbaar stroomnet.

- Kies vervolgens met de knop MODE (1) een laadfunctie uit. Druk zo vaak op de knop totdat de led of led's van de gewenste functie (6V-modus of 12V-modus) beginnen te branden. Een beschrijving van de afzonderlijke laadmodi vindt u in het volgende hoofdstuk "b) Laadmodi en functies".

Sluit de adapterkabel vervolgens aan op de te laden accu. Sluit nooit rechtstreeks aan op andere apparaten!

• Verbind nu de oplader nu met de accu. Let hierbij op de juiste polariteit. Sluit de accu in de juiste polariteitsrichting aan. De rode adapterkabel op de pluspool, de zwarte adapterkabel op de minpool. Sluit de kabels van de rode en zwarte klem aan op de accupolen. De ringoog-aansluiting (draait u stevig vast op de poolcontacten (rode en zwarte klem en ringoog-aansluiting zwart = minpool, rood = pluspool).
  Bij ingebouwde accu's met aangesloten boordsysteem klemt u eerst de pluspool aan en klemt u vervolgens de zwarte poolpkem aan op de massa (carrosserie), dat ietwat verder van de accu en benzineleidingen ligt. Controleer nogmaals het veilige contact van de poolklemmen.
• Koppel alle verbruikers los van de accu. Als de accu in een voertuig is ingebouwd, schakelt u het contact en andere verbruikers uit.
  Neem de instructies en veiligheidsinformatie van het voertuig met betrekking tot het opladen van de voertuigaccu in acht. Moderne voertuigen zijn voorzien van gevoelige elektronische onderdelen en sensoren die beschadigd kunnen raken als er niet voorzichtig met wordt omgegaan.
• Als de polariteit niet juist is, brandt de storingsindictie-led (5). Controleer de polariteit en verbindt u de polen in de juiste richting.
• Als de laadlus zich in kortsluiting bevindt, gaat de storingsindictie-led (5) branden.
• De oplader herkent ook automatisch defecte accu's. In dit geval wordt het geselecteerde laadprogramma niet gestart. De storingsindictie-led (5) gaat branden. Laat de accu door specialisten controleren of zorg voor een vervanging.
• Koppel de accu en de oplader na het einde van het laadproces los van de stroomvoorziening. Trek de stekker uit het stopcontact en verwijder eerst de zwarte en dan de rode klem van de accu.

b) Laadmodi en functies

1. 6V motorfiets-modus (7,2 V ±0,25 V)

• Deze modus is speciaal bestemd voor 6V-accu's met een capaciteit van minder dan 24 Ah, bijv. voor 6V-motorfietsaccu's.
• Om deze modus te selecteren, drukt u op de MODE-knop (5) tot de modusindicatie-led 6V (4) begint te branden. Het laadproces start automatisch (1 A ±10 %). De laad-led (2) knippert.
• Wanneer de accu volledig is opgeladen (7,2 V ±0,25 V), brandt de laad-led (2) continu. Het apparaat schakelt automatisch

2. 12 V auto-modus (14,4 ±0,25 V)

• Deze modus is speciaal bestemd voor 12V-accu's met een capaciteit van minder dan 24 Ah, bijv. voor 12V-autoaccu's.
• Om deze modus te selecteren, drukt u op de MODE-knop (5) tot de modusindicatie-led 12V (3) begint te branden. Het laadproces start automatisch (1 A ±10 %). De laad-led (2) knippert.
• Wanneer de accu volledig is opgeladen (14,4 V ±0,25 V), brandt de laad-led (2) continu. Het apparaat schakelt automatisch over op druppellading.

Heracterieringsfunctie

- Deze functie is voor hernieuwde activering van diep ontladen accu's. Deze kan niet direct worden geselecteerd. Als een diep ontladen accu wordt aangesloten aan de oplader, start eerst de heractiveringsmodus. Een geringel laadstroom wordt gebruikt om de diep ontladen accu weer naar normale accuspanning te brengen. Als de accu zijn normale spanning heeft bereikt, gaat de oplader door met het normale laadproces.

c) Laadduur

- De oplaadduur tot het bereiken van de spanning overeenkomend met een volledige lading hangt af van een aantal parameters zoals:

• de capaciteit (Ah) (hoe groter de capaciteit, des te langer de laadduur).
• het accutype.
• de laadtoestand van de accu (vol, gedeeltelijk geladen of leeg).
• de omgevingstemperatuur (deze dient zo mogelijk 20 - 25 °C te bedragen) en
• de algemene toestand (ouderdom) van de accu.

De laadduur is afhankelijk van de bovengenoemde parameters en kan met behulp van de volgende formule grofweg worden bepaald (voor een grove tijdinschatting) laadtijd (in uren) = capaciteit van de accu (in Ah) x 1,2/laadstroom (in A)

Voorbeeld: Loodgelaccu 20 Ah, leeg

Laadduur ca. 5 uur = 20 Ah x 1,2/5 A

d) Beschermende functies van de oplader

Vonkbestendige beveiliging tegen kortsluiting en verkeerde polariteit

- Deze functies beschermen de oplader tegen schade als de accukabels per ongeluk worden verwisseld.

Overspanningsbeveiliging

- Deze functie beschermt gevoelige elektronische componenten in de oplader tegen schade door hoogspanningspieken.

Laadstroombegrenzing

- Deze beschermingsfunctie voorkomt oververhitting en schade door een korte of buitensporige lasten.

Automatische overtemperatuurbeveiliging

- De overtemperatuurbeveiliging voorkomt schade aan de oplader als gevolg van abnormale omgevingstemperaturen of componentenfouten.

Houd er rekening mee dat de in de oplader geïntegreerde hittebescherming de bedrijfstemperatuur van de elektronica voortdurend bewaakt. Overschrijdt de bedrijfstemperatuur de vooraf ingestelde veiligheidgrens, wordt de stroom verminderd om oververhitting te voorkomen. Daardoor wordt de uitgangsstroom verminderd, om te vermijden dat de temperatuur verder stijgt resp. tot de temperatuur voor een veilig, volledig vermogen voldoende is gedaald.

9. Onderhoud en reiniging

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

- Koppel het product voor iedere reiniging los van de stroomvoorziening en een eventueel aangesloten accu.

- Gebruik een droog, pluisvrij doekje voor de reiniging van het product.

10. De zekering vervangen

- Als de zekering van het apparaat is doorgebrand (er is bij een aangesloten accu geen spanning op de laaduitgang), geeft u de oplader af ter reparatie of een vervanging van de zekering bij de technische klantenservice of een andere specialist. Vervang de zekering nooit zelf!

11. Verwijdering

a) Product

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

• in onze Conrad-filialen
- in de door Conrad gemaakte inzamelpunten
- in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk. Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

b) Batterijen/accu's

Verwijder eventueel geplaatste batterijen/accu's en gooi ze apart van het product weg. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weggooien bij het huisvuil is verboden.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mo-gen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Dek blootliggende contacten van batterijen/accu's volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie).

Uitgangsspanning/-stroom.... 12 V/DC, 1 A

6 V/DC, 1 A

Accu's....van 1,1 Ah - 24 Ah

Spanning na volledig opladen 7,2 V ±0,25 V (6 V modus)

14,4 V ±0,25 V (12 V modus)

Kabellengte....1,7 m (stroomkabel)

Zekering....T1A

Bedrijfscondities ....0 tot +40 °C, 20 - 80 % relatieve luchtvochtigheid (niet condenserend)

Opslagcondities....-30 tot +70 °C, 10 - 85 % relatieve luchtvochtigheid

(niet condenserend)

Afmetingen (l x b x h)....110 x 72 x 40 mm (meetapparaat)

Gewicht....330 g (in totaal met toebehoor)

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
