Hartelijk dank voor de aankoop van dit product.

Dit product voldoet aan alle wettelijke, nationale en Europese normen.

Om deze situatie te behouden en een veilig gebruik te garanderen, moet u als gebruiker deze gebruiksaanwijzing in acht nemen!

Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiksaanwijzing daarom voor later gebruik!

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.

Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.

U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Het product mag alleen binnenshuis in droge, gesloten ruimtes worden gebruikt. Het product mag niet vochtig of nat worden, er bestaat levensgevaar door een elektrische schok!

Dit symbool herinnert u eraan om de bij het product behorende gebruiksaanwijzing te lezen.

Het product is bedoeld voor het opladen van oplaadbare accu's van het type AA/mignon en AAA/micro, C en SC. Er kunnen NiCd-accu's, NiMH-accu's, Li-Ion-accu's en LiFePO4-accu's worden gebruikt. De laadstroom is instelbaar tussen 500 mA en 1000 mA (normaal laden en snelladen). Verder kunnen mobiele apparaten met ingebouwde Li-Ion-accu of LiFePO4-accu (Powerbank-functie) worden opgeladen. Bij het opladen van Li

-lon-accu's LiFePO4-accu's wordt de laadtoestand automatisch herkend (25%, 50%, 75%, 100%). Het product is voorzien van een verpolings- en kortsluitbeveiliging met overladings-, diep-teontlading- en overspanningsbeveiliging. De bediening vindt plaats via een bedieningsknop. Een meegeleverde USB-C®-ka-bel dient voor de spanning-/stroomvoorziening via een externe USB-netvoedingadapter of een computer. Het maximaal opgenomen vermogen is 6W. Het product is alleen bedoeld voor gebruik in gesloten ruimtes, dus gebruik buitenshuis is niet toegestaan. Contact met vocht, bijv. in badkamers e.d., dient absoluut te wor-den vermeden.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product beschadigd raken. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok etc. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

4. Omvang van de levering

• Oplader voor ronde cellen
• USB-C ^ -kabel (ca. 60 cm)
• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

5. Eigenschappen en functies

• Geschikt voor 1,2 V NiMH/NiCd, 3,2 V/3,7 V LiFePO4/Li-Ion-accu's en poweraccu's
• Powerbank-functie (opladen van ingebouwde accu)

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor het daardoor ontstane persoonlijke letsel of schade aan voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, zware schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Stel het product niet bloot aan welke mechanische belasting dan ook.

- Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd wanneer het product:

• zichtbaar is beschadigd,
• niet meer naar behoren werkt,
• gedurende langere tijd onder ongunstige omstandigheden is bewaard of

• onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Raadpleeg een vakman wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist of in een erkend servicecentrum.
• Als u nog vragen heeft die niet door deze gebruiks-aanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere specialisten.

• Het product mag alleen in droge, gesloten ruimtes binnenshuis gebruikt worden. Het product mag niet vochtig of nat worden.
• Plaats de oplader op een stabiele, vlakke, schone en voldoende grote locatie.
• Zet de oplader nooit op een brandbaar oppervlak (zoals een tapijt of tafelkleed). Gebruik altijd een geschikte niet-brandbare, hittebestendige ondergrond. Houd de oplader uit de buurt van brandbare of licht-ontvlambare materialen (bijv. gordijnen).
• Zet bijv. geen met vloeistof gevulde potten, vazen of planten op of naast het product. Als deze vloeistoffen in de oplader binnendringen gaat de oplader kapot en is er groot gevaar op een brand of een ontploffing.
• Koppel in dit geval het product onmiddellijk los van de bedrijfsspanning, verwijder de eventueel geplaatste accu's. U mag de oplader niet meer gebruiken. Breng hem naar een servicedienst.
• Plaats de oplader niet zonder geschikte bescherming op kwetsbare meubeloppervlakken. Hierdoor kunnen er krassen, drukplekken of verkleuringen ontstaan.
• Kinderen mogen deze oplader alleen onder toe-zicht van een volwassene gebruiken.

- Gebruik het product uitsluitend in een gematigd klimaat, nooit in een tropisch klimaat. Raadpleeg het hoofdstuk "Technische gegevens" voor de toe-gestane omgevingscondities.

- Plaats nooit een andere accu of een niet-oplaadbare batterij in de oplader. Er bestaat dan groot gevaar op brand of een explosie!

- Let erop, dat het apparaat voldoende wordt geventileerd tijdens de werking, dek het apparaat nooit af. Zorg voor voldoende afstand (minstens 20 cm) tussen de oplader en andere voorwerpen. Door oververhitting bestaat brandgevaar!

- Gebruik als spanning-/stroombron voor de oplader uitsluitend een gestabiliseerde gelijkspanning van 5 V/DC (bijv. via een USB-netvoedingadapter).

- Gebruik het product nooit zonder toezicht. Ondanks de omvangrijke en veelomvattende beveiligingsschakelingen kunnen storingen of problemen tijdens het opladen van een accu niet worden uitgesloten.

- Als u met de oplader of accu's hanteert, draag dan geen metalen of geleidende materialen, zoals bijv. sieraden (kettingen, armbanden, ringen o.i.d.). Door een kortsluiting bestaat gevaar voor brand en explosie.

- Het is niet toegestaan om extra metalen verbindingen tussen accu en oplader aan te leggen! Plaats de accu's direct in de oplader.

• Gebruik het product uitsluitend in een gematigd klimaat, nooit in een tropisch klimaat. Raadpleeg het hoofdstuk "Technische gegevens" voor de toe-gestane omgevingscondities.
• Gebruik het product niet in de directe omgeving van sterke magnetische of elektromagnetische velden, zendmasten of HF-generatoren. De besturings-elektronica kan hierdoor worden beïnvloed.
• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is overgebracht. De condens die daarbij ontstaat kan onder bepaalde omstandigheden de werking van het apparaat storen of tot beschadiging leiden!
• Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.
• Koppel het product los van de stroomvoorziening wanneer u het langere tijd niet gebruikt (bijv. opslag).

c) Tips voor accu's

• Houd accu's uit de buurt van kinderen.
• Laat accu's niet achteloos rondslingeren; er staat het gevaar dat deze door kinderen of huisdieren worden ingeslikt. Neem in dat geval onmiddel- lijk contact op met een arts!
• Accu's mogen nooit worden kortgesloten, ontman-teld of in het vuur worden geworpen. Er bestaat explosiegevaar!

• Haal de accu's direct na het einde van het laadproces uit de oplader.
• Lekkende of beschadigde accu's kunnen bij contact met de huid chemische brandwonden veroorzaken. Gebruik in dergelijke gevallen geschikte veiligheidshandschoenen.
• Uit accu's lekkende vloeistoffen zijn chemisch uiterst agressief. Voorwerpen of oppervlakken die er-mee in contact komen, kunnen ernstig beschadigd raken. Bewaar accu's daarom op een geschikte plek.
• Gewone (niet-oplaadbare) batterijen mogen niet worden opgeladen. Er bestaat brand- en explosiegevaar! Laad alleen accu's op die daarvoor gemaakt zijn.
• Let bij het plaatsen van de accu's steeds op de juiste polariteit (plus/+ en min/-).
• Het product is alleen voor NiMH-, NiCd-, Li-Ion- en LiFePO4-accu's geschikt.

d) Aangesloten apparaten

- Neem ook de veiligheidsinstructies en gebruiks-aanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.

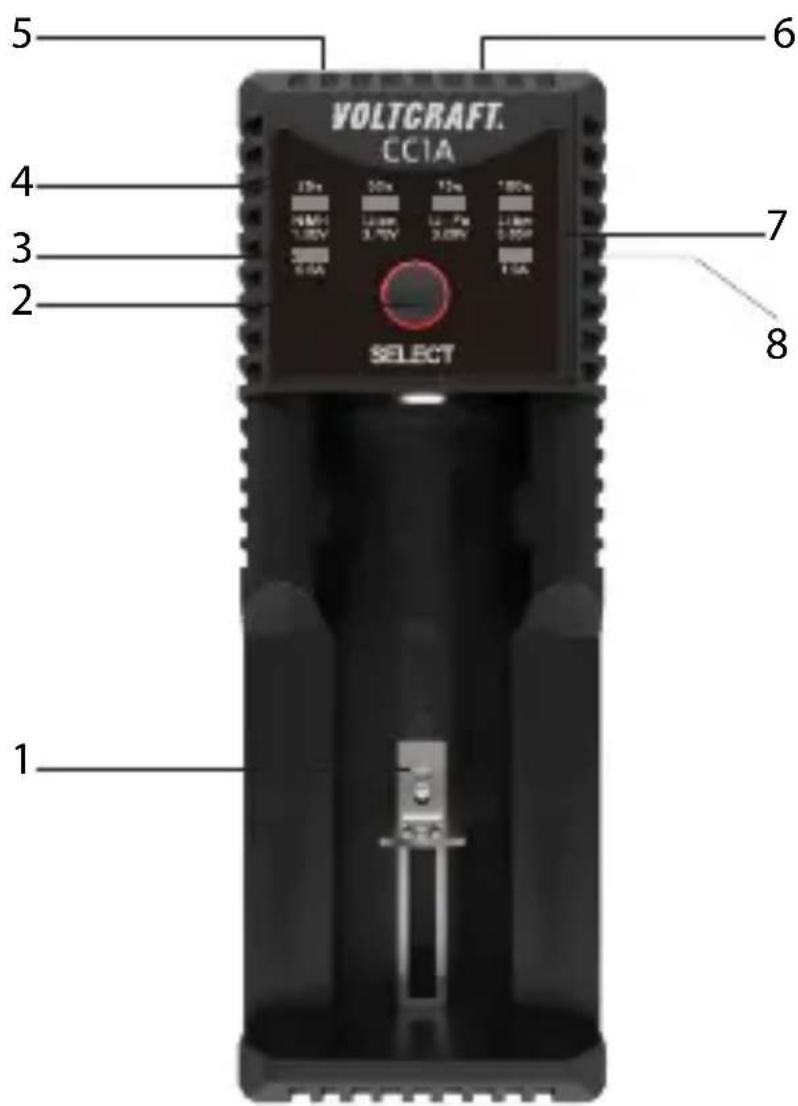

7. Bedieningselementen

VOLTGRAFT. CC1A SELECT 1 2 3 4 5 6 7 8

1 Accuvak
2 Knop SELECT
3 Ledindicatie laadstroom 0,5 A
4 Ledindicatie accutype
5 USB-C ^® -poort

6 USB-A-uitgang (power-bank)
7 Ledcapaciteit en status
8 Ledindicatie laadstroom 1 A

a) Aansluiting

- Verbind de USB-C ^ -poort (5) van de oplader met behulp van de USB-kabel met een USB-poort voor de stroomvoorziening (computer, laadstation of oplader met een USB-spanning van 5 V/DC). De leds (4/7) gaan kort branden.

Sluit de oplader aan op een USB 3.1-poort. USB 3.0-poorten en USB 2.0-poorten leveren ingangsstromen die te laag zijn voor een succesvolle werking. Om de oplader als snellader te gebruiken moet u echter een USB-stroombron met minimaal 1 A uitgangsstroom gebruiken bijv. via een USB-netvoedingadapter.

b) Accu plaatsen en accutype instellen

Plaats een geschikte oplaadbare accu volgens de juiste poolrichting (plus/+ en min/- in acht nemen, zie opschrift in accuvak resp. op de accu) in een willekeurige schacht (1).

- NiMH- en NiCd-accu's en 3,7 V Li-Ion-accu's worden automatisch met 500 mA (basisinstelling) geladen.

- Druk op de knop SELECT (2), om het snelladen (met 1 A laadstroom) in te schakelen. De ledindicatie 1 A laadstroom (8) gaat branden.

- Als u een 3,85 V / 4,4 V accu (van Samsung, Panasonic of LG) of een 3,2 V LiFePO4-accu wilt laden, moet u binnen 5 seconden na het plaatsen op de knop SELECT (2) drukken

om het accutype te kiezen. Druk zo vaak in, totdat de ledindicatie (4) het betreffende accutype weergeeft.

• De laadtoestand van de accu wordt voor alle compatibele accu's automatisch herkend. De automatische laadstatusherkenning werkt echter niet bij NiMH- en NiCd-accu's.
• De laadstatusleds knipperen om het opladen weer te geven.

NiMH- en NiCd-accu's zullen na het einde van het opladen door onderhoudslading op maximale laadtoestand gehouden zolang ze zich in de schacht bevinden.

- Haal de accu's direct na het einde van het laadproces uit de oplader.

c) Powerbank-functie

25 NiM 1.20 0.5

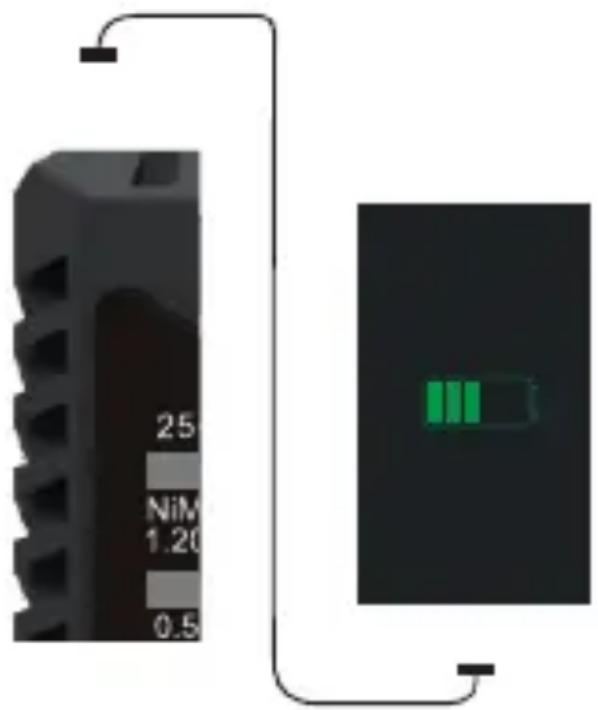

- Sluit een mobiel apparaat via de meegeleverde USB-kabel aan om deze op te laden.

• Verbind de USB-kabel met de USB-A-uitgang (6) met de USB-C®-poort van het te laden apparaat.
• Plaats een volle Li-Ion-accu of een LiFePO4-accu de schacht (1).

9. Onderhoud en reiniging

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

• Verbreek voor iedere reiniging de verbinding met de stroom- voorziening.
• Gebruik een droog, pluisvrij doekje voor de reiniging van het product.

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

Verwijder eventueel geplaatste accu's en voer deze gescheiden van het product af.

b) Accu's

Als eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle lege accu's in te leveren; het verwijderen via het huisvuil is niet toegestaan.

Accu's die schadelijke stoffen bevatten zijn gemarkeerd met het hiernaast afgebeelde symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de accu's, bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruikte accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar accu's worden verkocht, afgeven.

U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Bedrijfsspanning/-stroom.....5 V/DC, max. 1 A

Uitgangswaarden.... 4,2 V 1000 mA/500 mA,

3,65 V 1000 mA/500 mA,

1,48 V 1000 mA/500 mA (normaal

en snelladen selecteerbaar)

Acculengte......maximaal 71 mm

USB-uitgang 5 V/1 A (Powerbank-functie alleen

met Li-Ion- en LiFePO4-accu's

Maximale laadspanningen..... 1,2 V Ni-MH/cd: 1,53 V ±0,05 V

3,2 V Li-FePO _4 : 3,65 V ±0,05 V

3,7 V Li-Ion: 4,20 V ±0,05 V

3,85 V Li-Ion: 4,35 V ±0,05 V

Geschikte accu's 1,2 V NiMH/NiCd, 3,2 V/ 3,7 V

LiFePO4/Li-Ion

3,85 V poweraccu's (26650,

Beveiligingsfuncties...... Ompool- en kortsluitbeveiliging, overladings-, diepontladingsbeveiliging-, en overspanningsbeveiliging

Gebruiksomstandigheden..... 0 tot +40 °C, <85 % relatieve vochtigheid (niet condenserend)

Opslagcondities ....- -20 tot +80 °C, <85 % relatieve luchtvochtigheid (niet condense-rend)

Afmetingen (L x B x H)....120 x 43 x 29,5 mm

Gewicht....52 g (zonder kabel)
