| Type de produit | Chargeur de piles |
| Marque | Voltcraft |
| Modèle | CC1A |
| Dimensions (L x l x H) | 120 x 43 x 29,5 mm |
| Poids | 52 g (sans câble) |
| Alimentation | 5 V/DC, max. 1 A via USB-C |
| Courant de charge sélectionnable | 500 mA (normal) ou 1000 mA (rapide) |
| Types de piles compatibles | NiMH, NiCd, Li-ion, LiFePO4 (1,2 V, 3,2 V, 3,7 V, 3,85 V) |
| Tensions de charge | 1,48 V (NiMH/NiCd), 3,65 V (LiFePO4), 4,20 V (Li-ion 3,7 V), 4,35 V (Li-ion 3,85 V) |
| Fonction Powerbank | Oui, via port USB-A (5 V/1 A) avec batterie Li-ion ou LiFePO4 insérée |
| Protections intégrées | Inversion de polarité, court-circuit, surcharge, décharge profonde, surtension |
| Affichage | LED pour état de charge et courant (0,5 A / 1 A) |
| Conditions de service | 0 à +40 °C, ≤85% d'humidité relative (sans condensation) |
| Conditions de stockage | -20 à +80 °C, ≤85% d'humidité relative (sans condensation) |
| Contenu de l'emballage | Chargeur, câble USB-C (60 cm), mode d'emploi |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux, débrancher avant nettoyage |
| Élimination | Respecter les réglementations locales ; piles et accumulateurs à éliminer séparément |
FOIRE AUX QUESTIONS - CC1A VOLTCRAFT
Questions des utilisateurs sur CC1A VOLTCRAFT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chargeur de piles au format PDF gratuitement ! Retrouvez votre notice CC1A - VOLTCRAFT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CC1A de la marque VOLTCRAFT.
MODE D'EMPLOI CC1A VOLTCRAFT
Chargeur pour accus ronds CC1A
N° de commande 2127363 Page 40 - 59
- Introduction......41
- Explication des symboles....42
- Utilisation prévue....42
- Contenu d'emballage ....44
- Caractéristiques et fonctions....44
- Consignes de sécurité....45
a) Généralités....45
b) Lieu d'installation....46
c) Mises en garde concernant l'accumulateur....49
d) Appareils raccordés ....50
- Éléments de fonctionnement....51
- Mise en service ....52
a) Connexion....52
b) Insérez la batterie et réglez le type de batterie .....52
c) Fonction Powerbank ....53
- Entretien et nettoyage ....54
- Élimination des déchets ....55
a) Produit....55
b) Piles/accumulateurs....56
- Données techniques....58
1. Introduction
Chère cliente, cher client,
Nous vous remercions d'avoir choisi ce produit.
Ce produit est conforme aux exigences des normes européennes et nationales en vigueur.
Afin de maintenir l'appareil en bon état et d'en assurer un fonctionnement sans danger, l'utilisateur doit impérativement respecter ce mode d'emploi !
Ce mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de cession de ce produit à un tiers. Conservez ce mode d'emploi afin de pouvoir le consulter à tout moment !
Pour toute question technique, veuillez vous adresser à:
Suisse : www.conrad.ch
2. Explication des symboles
Le symbole de l'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.
Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.
Le symbole de la flèche précède les consei marques spécifiques à l'utilisation.
L'appareil ne peut être utilisé que dans des locaux secs et fermés. L'appareil ne doit ni prendre l'humidité, ni être mouillé ! Il y aurait alors danger de mort par électrocution !
Ce symbole vous rappelle que vous devez lire le mode d'emploi de l'appareil.
3. Utilisation prévue
Le produit permet de recharger des piles de type AA/Mignon, AAA/Micro, C et SC. Il est possible d'utiliser des piles de différente composition chimique, des piles NiCd-NiMH, des piles Li-ion et des piles LiFePO4. Le courant de charge peut être sélectionné entre 500 mA et 1000 mA (charge normal et charge rapide). De plus, les appareils mobiles peuvent être rechargés avec une pile Li-ion ou LiFePO4 inséré dans le chargeur (fonc-
tion Powerbank). Lors de la recharge des piles Li-ion et LiFePO4, l'état de charge est détecté automatiquement (25 %, 50 %, 75 %, 100 %). Le produit intègre une protection contre les inversions de polarité et les courts-circuits avec une protection contre la surcharge, de décharge excessive et les surtensions. L'utilisation s'effectue via un bouton de commande. Un câble USB-C® fourni sert à l'alimentation en tension/courant via un bloc d'alimentation USB externe ou un ordinateur. La puissance d'entrée maximum est de 6 W. L'utilisation doit uniquement avoir lieu dans des locaux fermés, l'utilisation à l'extérieur n'est pas autorisée. Évitez impérativement tout contact avec l'humidité, par ex. dans la salle de bain, etc.
Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.
Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.
USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum.
4. Contenu d'emballage
- chargeur pour accus ronds
- Câble USB-C ^ (env. 60 cm)
- Mode d'emploi
Modes d'emploi actuels
Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions disponibles sur le site Internet.
5. Caractéristiques et fonctions
- Convient à des piles de 1,2 V NiMH/NiCd, 3,2 V/3,7 V LiFe-PO4/Li-ion et des piles de capacité élevée
- Fonction Powerbank (charge de l'accu intégré)
Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation de ce mode d'emploi. En outre, la garantie est annulée dans de tels cas.
a) Généralités
- Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
- Le produit ne doit pas être exposé à des températures extrêmes, à la lumière directe du soleil, à des chocs violents, à une humidité élevée, à l'eau, à des gaz inflammables, à des vapeurs et à des solvants.
- N'exposez pas le produit à des contraintes mécaniques.
- Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :
- présente des traces de dommages visibles,
- ne fonctionne plus correctement,
- a été rangé dans des conditions inadéquates sur une longue durée, ou
- a été transporté dans des conditions très rudes.
- Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.
- En cas de doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil, adressez-vous à un technicien spécialisé.
- Toute opération d'entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
- Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, veuillez vous adresser à notre service technique ou à un expert.
b) Lieu d'installation
- Le produit doit être uniquement utilisé à l'intérieur de locaux secs et clos. Il convient de préserver l'appareil de l'eau et de l'humidité.
- Pour le chargeur, choisissez un emplacement stable, plane, propre et suffisamment grand.
- Ne placez jamais le chargeur sur une surface inflammable (ex : tapis, nappe). Utilisez toujours une surface appropriée, ininflammable, résistante à la chaleur. Ne placez jamais le chargeur à proximité de matériaux inflammables ou facilement inflamables (par ex. des rideaux).
- Ne placez pas de récipients remplis de liquide, de vases ou plantes sur ou à côté du produit. Si des liquides venaient à pénétrer dans le chargeur, le chargeur sera détruit ; de plus, il existe un très grand risque d'incendie ou d'explosion.
- Dans un tel cas, débranchez immédiatement le produit de la tension d'utilisation et retirez les accus éventuellement insérés. N'utilisez plus le chargeur, amenez-le pour réparation chez un spécialiste.
- Ne placez pas le chargeur sur des meubles précieux sans assurer une protection suffisante. Autrement, des rayures, des traces de pression ou des décolorations sont possibles.
- Les enfants ne doivent utiliser ce chargeur que sous la surveillance d'un adulte.
- Faites fonctionner le produit seulement sous un climat tempéré, mais jamais sous des climats tropicaux. Observez le chapitre « Données techniques » où les conditions ambiantes autorisées sont spécifiées.
- Ne placez jamais d'autres piles ou piles non rechargeables dans le chargeur. Il existe un très grand risque d'incendie ou d'explosion.
- Veiller à une aération suffisante pendant le fonctionnement, ne recouvrez jamais le chargeur. Laissez une distance suffisante (au moins 20 cm) entre le chargeur et d'autres objets. Il existe un risque d'incendie en cas de surchauffe !
- Le chargeur doit uniquement être alimenté par un courant continu stabilisé de 5 V/CC (p. ex. via un bloc d'alimentation USB).
- Ne faites jamais fonctionner le produit sans surveillance. Malgré les circuits de protection étendus et diversifiés, des dysfonctionnements ou des problèmes ne peuvent pas être exclus lors de la recharge des batteries.
- Lorsque vous manipulez le chargeur ou les accus, ne portez jamais de matériaux métalliques ou conducteurs tels que des bijoux (chaînes, bracelets, bagues, etc.). Un court-circuit peut entraîner un risque d'incendie et d'explosion.
- La pose de conducteurs métalliques et de contacts entre l'accu et son compartiment n'est pas autorisée ! Placez les accus directement dans le chargeur.
- Faites fonctionner le produit seulement sous un climat tempéré, mais jamais sous des climats tropicaux. Observez le chapitre « Données techniques » où les conditions ambiantes autorisées sont spécifiées.
- Évitez d'utiliser l'appareil à proximité immédiate de champs magnétiques ou électromagnétiques puissants, d'antennes de transmission ou de générateurs HF. L'électronique de commande pourrait s'en trouver affectée.
- N'allumez jamais le produit immédiatement quand il vient de passer d'une pièce froide à une pièce chaude. L'eau de condensation formée peut dans certains cas provoquer des dysfonctionnements ou des dommages.
- Laissez l'appareil s'acclimater à la température ambiante avant de le brancher et de le mettre en marche. Selon les cas, cela peut prendre plusieurs heures.
- En cas de non-utilisation prolongée (stockage par exemple), débranchez l'appareil de l'alimentation électrique.
c) Mises en garde concernant l'accumulateur
- Les accus ne sont pas à mettre dans les mains des enfants.
- Ne laissez pas traîner des batteries dans un endroit accessible ; il existe un risque qu'elles soient avalées par des enfants ou des animaux domestiques. Dans un tel cas, consultez immédiatement un médecin !
- Les batteries ne doivent jamais être court-circui-
tées, démantelées ou jetées dans un feu. Cela entraîne un risque d'explosion !
- Retirez les accus hors du chargeur à la fin du programme de charge/décharge.
- Des batteries endommagées ou ayant des fuites peuvent causer des brûlures en cas de contact avec la peau ; par conséquent, utilisez des gants appropriés pour les manipuler.
- Les liquides s'écoulant des batteries rechargeables sont des produits chimiques extrêmement nocifs. Les objets ou surfaces en contact avec ceux-ci peuvent être partiellement ou complètement endommagés. Conservez par conséquent les batteries rechargeables dans un endroit approprié.
- Les piles normales (non rechargeables) ne doivent pas être rechargées. Risque d'incendie et d'explosion ! Rechargez uniquement des accus co pour cela.
- Faites attention en insérant les accus à toujours respecter la bonne polarité (positive/+ et négative/-).
• Le produit est conçu uniquement pour des batteries NiMH, NiCd, Li-ion et LiFePO4.
d) Appareils raccordés
- Respectez également les consignes de sécurité et le mode d'emploi des autres appareils connectés au produit.

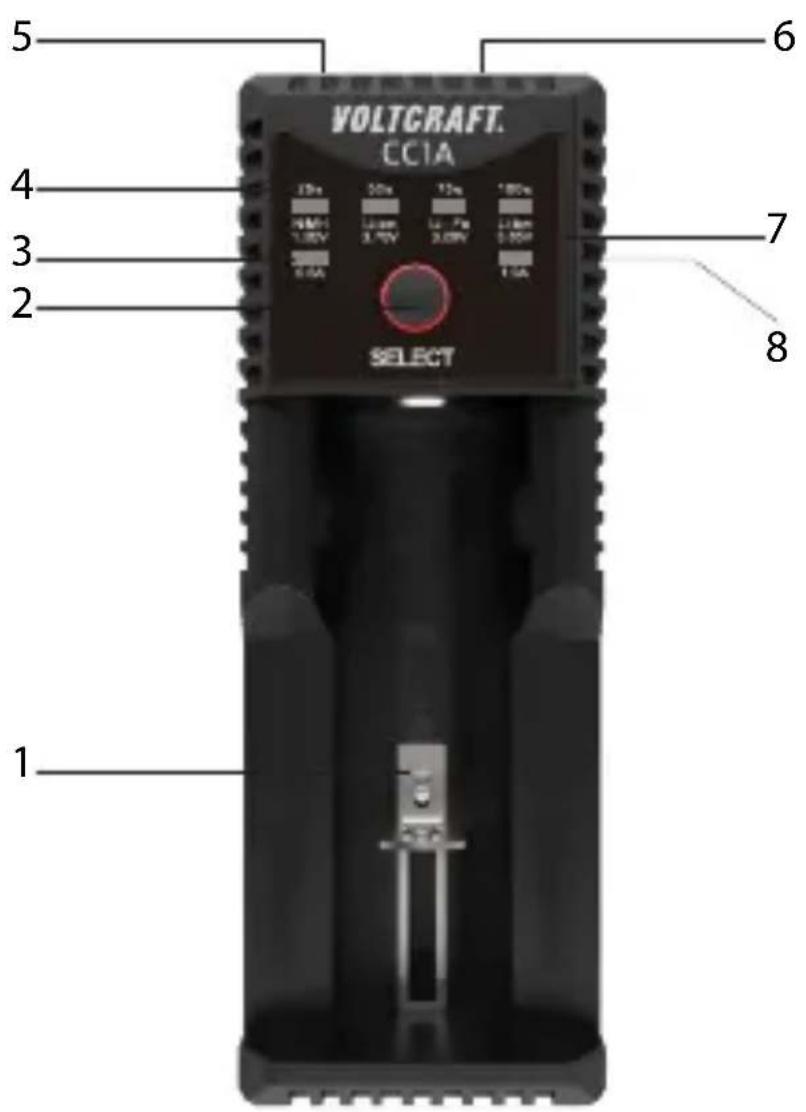

7. Éléments de fonctionnement
1 Compartiment d'accus
2 Touche SELECT
3 Affichage LED du courant de charge 0,5 A
4 Affichage LED des batteries
5 Port USB-C ®
6 Sortie USB-A (Powerbank)
7 LED Capacité et état
8 Affichage LED du courant de charge 1 A
a) Connexion
- Reliez le port USB-C ^ (1) du chargeur à l'aide du câble USB avec un port USB pour l'alimentation (ordinateur, hub de charge ou chargeur avec une tension USB de 5 V/DC. Les LED (4/7) s'allument brièvement.
Raccordez le chargeur à un port USB 3.1 au minimum. Les ports USB 3.0 et USB 2.0 fournissent des courants d'entrée trop faibles pour un fonctionnement correct. Cependant, pour utiliser la fonction de charge rapide, vous avez besoin d'une source de courant USB avec au moins 1 A de puissance de sortie, par exemple un bloc d'alimentation USB, etc.
b) Insérez la batterie et réglez le type de batterie
Pour charger, installez une pile compatible dans n'importe lequel des emplacements de piles (1) en respectant les indications de polarité (plus/+ et moins/-, voir inscriptions sur la pile et/ou dans le compartiment).
- Les batteries NiMH et NiCd ainsi que batteries Li-ion 3,7 V sont automatiquement chargées avec 500 mA (réglage de base).
-
Appuyez sur la touche SELECT (2) pour passer au mode de charge rapide (avec un courant de charge de 1 A). Le voyant à LED courant de charge 1 A (8) s'allume.
-
Si vous utilisez une batterie de 3,85 V / 4,4 V (de Samsung, Panasonic ou LG) ou une batterie LiFePO4 3,2 V, vous devez appuyer sur la touche SELECT (2) dans un délai de 5 secondes après insertion, pour choisir le type de batterie. Appuyez autant de fois que nécessaire jusqu'à ce que le voyant LED (4) affiche le type concerné.
- Le niveau de charge de la batterie est détecté automatiquement pour toutes les batteries compatibles. La détection automatique du niveau de charge ne fonctionne toutefois pas avec des batteries NiMH et NiCd.
- Le voyant LED d'état de charge clignote pour indiquer que le chargement est en cours.
Les batteries NiMH et NiCd sont maintenues dans leur état de charge maximum une fois la charge de maintien écoulée tant qu'elles se trouvent dans le compartiment à piles.
- Retirez les batteries du chargeur à la fin de la recharge.

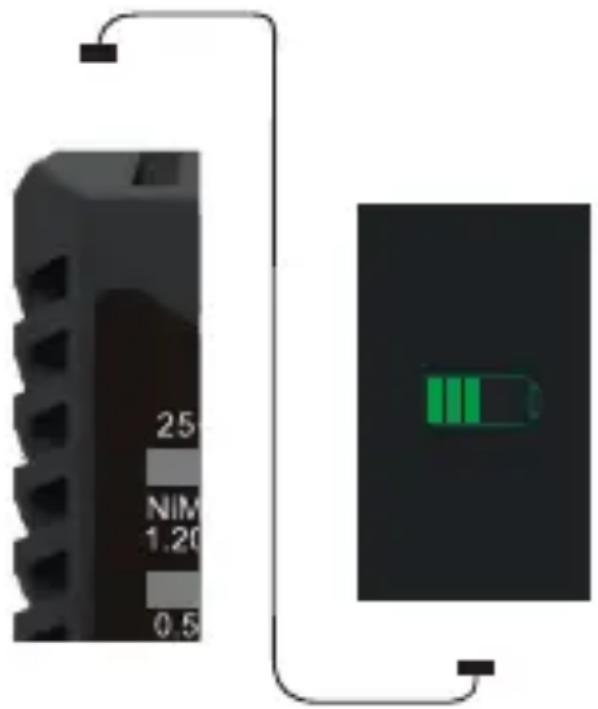

c) Fonction Powerbank
- Connectez le câble USB avec la sortie USB-A (6) avec le port USB-C® de l'appareil à recharger.
- Insérez soit une batterie Li-ion ou une batterie LiFePO4 dans le compartiment à piles (1) pour assurer l'alimentation.
9. Entretien et nettoyage
N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.
- Débranchez toujours le produit avant de le nettoyer.
- Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.
a) Produit
Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.
Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans tou-tefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.
Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :
à nos filiales Conrad
dans les centres de collecte créés par Conrad
dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)
L'utilisateur final est responsable de l'effacement données personnelles sur l'équipement usagé à mettre au rebut.
Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.
b) Piles/accumulateurs
Retirez les piles/accumulateurs insérés et éliminez-séparément du produit. En tant qu’utilisateur final, vous êtes légalement tenu (Ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles/accumulateurs usagés ; il est interdit de les jeter avec les ordures ménagères.
Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Avant la mise au rebut, recouvrez complètement les contacts exposés de la batterie/des piles avec un morceau de ruban adhésif pour éviter les courts-circuits. Même si les piles/batteries rechargeables sont vides, l'énergie résiduelle qu'elles contiennent peut être dangereuse en cas de court-circuit (éclatement, surchauffe, incendie, explosion).
11. Données techniques
Tension/courant de
fonctionnement ....5 V/DC, max. 1 A
Valeurs en sortie.... 4,2 V 1000 mA/500 mA,
3,65 V 1000 mA/500 mA,
1,48 V 1000 mA/500 mA (charge
normale et rapide au choix)
Longueur max. de la batterie..71 mm max
Sortie USB.... 5 V/1 A (fonction Powerbank
uniquement avec des batteries
Li-ion et LiFePO4
Tensions de charge maximale .. 1,2 V Ni-MH/Ni-Cd : 1,53 V
±0,05 V
3,2 V Li-FePO _4 : 3,65 V ±0,05 V
3,7 V Li-Ion : 4,20 V ±0,05 V
3,85 V Li-Ion : 4,35 V ±0,05 V
Batteries adaptées.... 1,2 V NiMH/NiCd, 3,2 V/ 3,7 V
LiFePO4/Li-Ion
3,85 V Batteries haute capacité
Fonctions de protection ...... Protection contre les inversions de polarité et les courts-circuits, protection contre la surcharge, la décharge profonde et les surtensions
Conditions de service .... 0 à + 40 °C, ≤85 % d'humidité relative (sans condensation)
Conditions de stockage ...... de -20 à +80 °C, ≤85 % d'humidité relative (sans condensation)
Dimensions (L x I x H).....120 x 43 x 29,5 mm
Poids....52 g (sans câble)
