| Tipo di prodotto | Caricabatterie per modellismo |
| Marca | Voltcraft |
| Modello | VCharge 2S (V-Charge 2S QUAD) |
| Numero di canali | 4 canali indipendenti |
| Tipi di batterie compatibili | LiPo, LiHV, NiMH, NiCd |
| Tensione di ingresso | 100-240 VCA (50/60 Hz) o 7-17 VCC |
| Corrente di carica per canale | 0,1 A a 1,0 A, regolabile a passi |
| Potenza di carica massima | 4 x 7 W (±10%) |
| Tensione di uscita massima | 8,7 V |
| Connettori di uscita | SM, XH, Micro, MX, JST, mCPX |
| Display | Display LCD con parametri di carica |
| Indicatori LED | 4 LED (rosso/verde) per canale |
| Protezione dall'inversione di polarità | Sì |
| Protezione dalle sovratensioni | Sì (arresto automatico) |
| Protezione dalle sottotensioni | Sì (arresto se ingresso CC < 7 V) |
| Protezione dalle sovracorrenti | Sì (arresto se corrente > 1,20 A) |
| Peso | 233 g |
| Lunghezza del cavo di alimentazione | 1,1 m |
| Temperatura di funzionamento | 0 °C a +40 °C |
| Umidità di funzionamento | 0 a 90 % UR (senza condensa) |
| Condizioni di conservazione | -10 °C a +50 °C, 0-95 % UR |
| Manutenzione e pulizia | Scollegare prima della pulizia; utilizzare un panno asciutto non lanuginoso; evitare prodotti aggressivi |
| Sicurezza | Utilizzare solo in ambienti interni asciutti; non coprire; mantenere una distanza di almeno 20 cm; non lasciare incustodito |
| Contenuto della confezione | Caricabatterie, cavo di alimentazione, CD con manuale d'uso |
Domande frequenti - VCharge 2S VOLTCRAFT
Domande degli utenti su VCharge 2S VOLTCRAFT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale VCharge 2S - VOLTCRAFT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. VCharge 2S del marchio VOLTCRAFT.
MANUALE UTENTE VCharge 2S VOLTCRAFT
① Istruzioni per l'uso
Il modello di caricabatteria V-Charge 2S QUAD è stato progettato per caricare fino a 4 batterie contemporaneamente (4 canali, 1 batteria ricaricabile per canale). Sono supportati i seguenti tipi di batteria:
- batteria ai polimeri di litio (LiPo)
- Idruro di nichel metallico (NiMH)
Le correnti di carica sono regolabili nell'intervallo 0,1-1,0 A. La regolazione, il monitoraggio e il controllo delle funzioni sono facilitati da un display LCD chiaro. Inoltre, sono integrate funzioni di sicurezza di base, come ad esempio la protezione contro l'inversione di polarità e la protezione contro la carica eccessiva delle batterie. La tensione/alimentazione del caricabatteria può essere fornita con tensione a C.A. o in alternativa con tensione C.C. (vedere la sezione "Specifiche tecniche"). Un cavo di alimentazione in dotazione viene utilizzato per l'alimentazione CA tramite la rete elettrica. L'alimentazione CC può essere fornita tramite un alimentatore da laboratorio o similare oppure si può utilizzare una batteria ricaricabile in caso di utilizzo all'aperto, a patto che non ci sia umidità. Non è presente alcuna protezione contro i cortocircuiti sull'alimentazione in ingresso! A tal fine, fare riferimento alle istruzioni riportate nella sezione "Messa in servizio, b) Collegamento all'alimentazione elettrica." Il cavo necessario per il collegamento CC non è fornito con questo prodotto.
L'uso è consentito solo in ambienti chiusi e non all'aperto. Evitare assolutamente l'utilizzo in ambienti umidi, ad esempio bagni.
Per motivi di sicurezza e di omologazione, il prodotto non deve essere smontato e/o modificato. Se si utilizza il caricabatterie per scopi diversi da quelli sopra descritti, potrebbe danneggiarsi. Inoltre, un uso improprio può causare pericoli come ad es. corto circuito, incendio, scosse elettriche, ecc. Leggere attentamente le istruzioni per l'uso e rispettarle. Consegnare il Ladegerät ad altre persone solo insieme alle istruzioni per l'uso.
Il prodotto è conforme alle norme di legge nazionali ed europee. Tutti i nomi di società e di prodotti citati sono marchi di fabbrica dei rispettivi proprietari.
Contenuto della confezione
- Caricabatterie
• CD con istruzioni
• Cavo di rete - Istruzioni di sicurezza
Istruzioni di funzionamento aggiornate
È possibile scaricare le istruzioni per l'uso aggiornate al link www.conrad.com/downloads o tramite la scansione del codice QR. Seguire le istruzioni sul sito web. Per scaricare il manuale d'uso di questo prodotto, fare riferimento a questo link.
Spiegazione dei simboli
Il simbolo con il fulmine in un triangolo è usato per segnalare un rischio per la salute, come per esempio le scosse elettriche.
Il simbolo composto da un punto esclamativo inscritto in un triangolo indica istruzioni importanti all'interno di questo manuale che è necessario osservare in qualsivoglia caso.
Il simbolo della freccia indica suggerimenti e note speciali per l'utilizzo.
Il prodotto deve essere usato e può funzionare solo in interni senza troppa umidità. Il prodotto non deve venire a contatto con umidità e non deve essere bagnato. Potrebbe verificarsi una scarica elettrica mortale!
Questo simbolo ricorda di leggere le istruzioni d'uso specifiche del prodotto.
Istruzioni di sicurezza
Leggere attentamente le istruzioni per l'uso e rispettare in particolare le avvertenze per la sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le indicazioni relative all'utilizzo conforme contenute in queste istruzioni per l'uso, non ci assumiamo alcuna responsabilità per eventuali conseguenti danni a cose o persone. Inoltre in questi casi la garanzia decade.
a) Informazioni generali
- Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata di bambini e animali domestici.
- Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un pericoloso giocattolo per i bambini.
- Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall'acqua, dall'eccessiva umidità, da gas, vapori o solventi infiammabili.
- Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
- Nel caso in cui non sia più possibile l'uso in piena sicurezza, scollegare il prodotto dall'alimentazione ed evitare che possa essere utilizzato in modo improprio. La sicurezza d'uso non è più garantita, se il prodotto:
- presenta danni visibili,
- non funziona più correttamente,
- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure
-
è stato esposto a considerevoli sollecitazioni dovute al trasporto.
-
Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima potrebbero danneggiarlo.
- Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o alle modalità di collegamento del prodotto.
- Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente da un esperto o da un laboratorio specializzato.
- In caso di ulteriori domande a cui non viene data risposta nelle presenti istruzioni per l'uso, rivolgersi al nostro servizio clienti tecnico oppure ad altri professionisti.
b) Dispositivi collegati
- Osservare anche le avvertenze per la sicurezza e le istruzioni per l'uso degli altri dispositivi a cui viene collegato il prodotto.
c) Luogo di installazione
- Il prodotto deve essere utilizzato esclusivamente in ambienti chiusi e asciutti. Il prodotto non deve venire a contatto con umidità e non deve essere bagnato. Vi è un elevato rischio di scosse elettriche letali!
- Scegliere per il caricabatterie un luogo di installazione stabile, piano, pulito e abbastanza grande.
- Non posizionare mai il caricabatterie su superfici infiammabili (ad es. tappeti, seggiolini di auto, tovaglie). Usare sempre una superficie adatta non infiammabile e resistente al calore. Tenere il caricabatterie lontano da materiali combustibili o leggermente infiammabili (ad es. tende).
- Assicurarsi che il cavo non sia schiacciato o danneggiato da spigoli vivi. Posizionare il cavo di collegamento in modo che nessuno possa inciamparvi.
- Non posizionare contenitori che contengono liquidi sul prodotto o in prossimità di questo. Se dei liquidi entrano nel caricabatterie, oltre a danneggiarlo irreparabilmente, c'è anche il rischio di incendio o esplosione.
- Se del liquido va sopra il caricabatteria o vi penetra dentro:
- disecitare la presa di alimentazione di rete a cui è collegato il caricabatteria. A tale scopo spegnere il relativo interruttore o rimuovere il fusibile. Spegnere anche l'interruttore differenziale associato, in modo che la presa elettrica sia completamente scollegata dalla tensione di rete.
- Successivamente, scollegare il caricabatterie dalla presa di corrente.
- Se il il caricabatterie non funziona più, è necessario portarlo presso un centro assistenza o smaltirlo in modo ecologico.
- Senza protezione idonea non posizionare mai il caricabatterie sulla superficie di mobili di valore. In caso contrario, non si escludono graffi, ammaccature o decolorazioni.
d) Funzionamento
- Non tentare mai di caricare batterie non supportate o non ricaricabili. Vi è il rischio di incendio o di esplosione!
- Impostare sempre la tensione di carica corretta. In caso contrario, sussiste il rischio di incendio o esplosione.
- Durante il funzionamento, prestare attenzione a una ventilazione adeguata. Non coprire mai il caricabatterie. Lasciare una distanza sufficiente (almeno 20 cm) tra il caricabatterie e altri oggetti. Il surriscaldamento comporta pericolo di incendio.
-
Per quando riguarda l'alimentazione di tensione/corrente, il caricabatteria può essere alimentato sia con tensione CA che CC. Il dispositivo può essere alimentato con 100–240 V CA o con 7–17V CC. Prestare attenzione all'uso delle tensioni di ingresso corrette. Assicurarsi sempre che la polarità sia corretta.
-
Non lasciare mai il prodotto incustodito in funzione. Nonostante l'ampia e diversificata protezione dei circuiti, non si possono escludere malfunzionamento o problemi di ricarica.
- Quando si collegano le batterie, prestare attenzione alla polarità corretta dell'ingresso e dell'uscita.
- Se si utilizza il caricabatterie, non indossare materiali metallici o conduttivi quali gioielli (catene, bracciali, anelli, ecc). Un cortocircuito comporta il pericolo di incendio e di esplosione.
- Utilizzare il prodotto solo in condizioni climatiche temperate, non in climi tropicali.
- Evitare il funzionamento nelle immediate vicinanze di forti campi magnetici ed elettromagnetici, antenne trasmittenti o generatori ad alta frequenza. Altrimenti il sistema di controllo elettronico può esserne influenzato.
- Dispositivi con forti campi elettrici o magnetici, come ad esempio trasformatori, motori, telefoni cordless, radio, non devono essere collocati nelle immediate vicinanze del prodotto al fine di evitare interferenze.
- Non utilizzare mai il prodotto subito dopo averlo spostato da un ambiente freddo a uno caldo. La condensa presente può, in alcuni casi, portare a malfunzionamenti o danni! Sussiste il pericolo di scosse elettriche fatali. Prima di mettere in funzione il prodotto, lasciarlo riscaldare fino alla temperatura ambiente. Ciò può richiedere diverse ore.
- Scollegare il prodotto dall'alimentazione, quando non utilizzato per lunghi periodi (ad es. stoccaggio). Rimuovere il cavo di rete dalla presa di corrente.
- Nelle scuole, nei centri di formazione, nei laboratori fai da te e per il tempo libero, l'uso delle apparecchiature elettriche deve essere controllato da personale addestrato.
- Negli enti commerciali osservare le norme antinfortunistiche dell'Associazione delle casse previdenziali di categoria per impianti e apparecchiature elettriche.
e) Sicurezza elettrica
- Prima di collegare alla rete elettrica, verificare che i valori di collegamento sulla targhetta identificativa del prodotto corrispondano a quelli della rete elettrica.
- Come fonte di tensione, deve essere utilizzata solo una presa di contatto di protezione adeguatamente protetta (230 V CA, 50 Hz) o una fonte di tensione CC appropriata (7–17 V CC).
- La presa di corrente deve essere in prossimità dell'apparecchio e facilmente accessibile.
- Per motivi di sicurezza, scollegare sempre la spina dalla presa di corrente durante un temporale.
- Le spine non devono mai essere inserite o scollegate con le mani bagnate.
Informazioni sui parametri di carica
Le batterie sono costituite da due elettrodi inseriti in un elettrolita. Questo significa che una batteria è un elemento chimico. All'interno di questo elemento si svolgono dei processi chimici. Poiché si tratta di processi reversibili, le batterie ricaricabili possono essere ricaricate.
Per caricare una batteria è necessaria la cosiddetta tensione di carica, che deve essere maggiore della tensione della cella. Inoltre, durante la ricarica deve essere apportata più energia rispetto a quella prelevata. Questo rapporto tra energia apportata e prelevata viene definito rendimento.
La capacità di erogazione, altamente dipendente dalla corrente di scarica, è fondamentale per lo stato della batteria. La carica alimentata non può essere utilizzata come misura, perché una parte di essa viene dispersa (ad es. viene trasformata in calore).
La capacità indicata dal produttore è la quantità di carica massima teorica che la batteria ricaricabile può fornire. Ciò significa che una batteria ricaricabile da 2000 mAh è teoricamente in grado di fornire una corrente di 1000 mA (= 1 A) per due ore. Il valore effettivamente ottenibile dipende in larga misura da diversi fattori (stato della batteria, corrente di scarica, temperatura, ecc.).
a) Scelta dei parametri di carica
Tutti i parametri devono essere impostati correttamente prima di ogni ricarica. Se si utilizzano regolazioni non corrette, sussiste il rischio di incendio e lesioni e di danni alle cose.
b) Scelta della corrente di carica adatta
Una corrente di carica troppo elevata riduce notevolmente la durata della batteria e, in casi estremi, provoca incendi o esplosioni. La scelta della corrente di carica adatta ad un tipo di batteria è quindi molto importante. La corrente di carica e scarica viene determinata in base al coefficiente C di una batteria. Per la maggior parte delle batterie disponibili in commercio, il coefficiente C è indicato sulla targhetta di identificazione.
La corrente di carica necessaria per una batteria è calcolata secondo la seguente formula:
Capacità in mAh x coefficiente C = corrente di carica in mA
Esempio: 1000 mAh x 5C = 5000 mA
Di conseguenza, una batteria da 1000 mAh con un coefficiente di 5C richiede una corrente di carica di circa 5 A.
Se non è possibile determinare il coefficiente C di una batteria, applicare sempre un coefficiente di 1C e utilizzarlo per calcolare la corrente di carica. Questa rappresenta sempre una corrente di carica certa. Tuttavia, è importante notare che i tempi di ricarica possono variare in base ai dati effettivi ma non verificati della batteria.
→ Per le batterie a cella singola, il coefficiente C è uguale a 1.

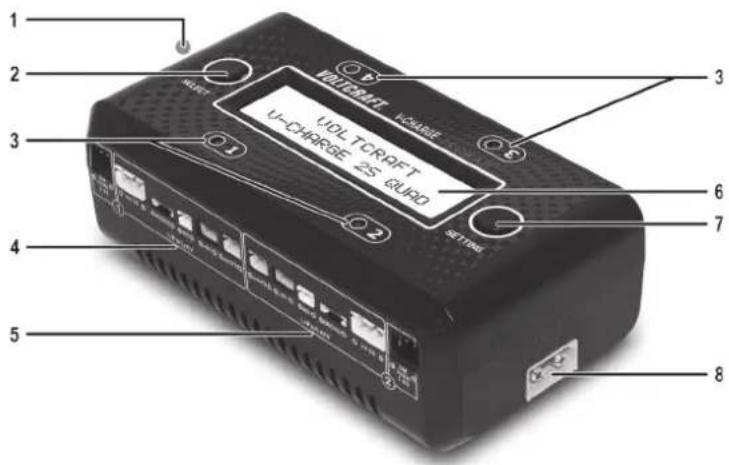

Elementi di comando
1 Connettore di rete (100–240 V CA) 2 Tasto SELECT
3 Indicatori LED (canali di ricarica 1-4) 4 Porte di ricarica (canale di ricarica 1)
5 Porte di ricarica (canale di ricarica 2) 6 Display LCD
7 Tasto SETTING 8 Connettore di tensione CC 7-17 V CC
Messa in funzione
a) Installazione
- Posizionare il caricabatteria con i piedini in plastica su un supporto resistente al calore e non infiammabile vicino a una presa di rete con fusibile adeguato, se si desidera utilizzare la rete elettrica. Per funzionare con la tensione CC, la sorgente di tensione CC deve essere vicina o deve essere portata nelle vicinanze.
- Tenere il caricabatterie lontano da materiali combustibili o leggermente infiammabili (ad es. tende). Non utilizzare mai il caricabatterie su sedili per auto, moquette o altri materiali infiammabili.
b) Collegamento all'alimentazione elettrica
Non azionare mai il caricabatteria con una tensione al di fuori dell'intervallo specificato nei dati tecnici.
- Connettore di alimentazione CA: Collegare il cavo di rete al connettore di rete per 100–240 V CA (1) e inserire la spina di rete in una presa di rete corretta.
- Connettore di alimentazione CC: Collegare il connettore di tensione CC per 7–17 V CC (8) a una fonte di tensione CC appropriata, ad esempio un alimentatore da laboratorio (vedere "Le specifiche tecniche") mediante un cavo adatto con il connettore XT60 (non in dotazione). È possibile utilizzare alimentatori o eventualmente batterie per auto, in ambienti privi di umidità. Tuttavia, tener conto dello stato di carica della batteria dell'auto quando si è in viaggio.
Per l'alimentazione CC, si consiglia di utilizzare una batteria da 2-4S e da 7-17 V CC.
Il caricabatteria non è dotato di protezione contro i cortocircuiti sull'ingresso. Non collegare mai entrambi i connettori di alimentazione contemporaneamente. Non tentare di utilizzare il caricabatteria con una tensione CA e, allo stesso tempo, con l'alimentazione CC, ad esempio con una batteria ricaricabile. Il caricabatteria si spegne e si avvia ripetutamente. L'alimentazione CA può causare danni o, nel peggiore dei casi, il caricabatteria viene irrimediabilmente danneggiato.
c) Impostazione parametri
- Quando il caricabatteria è collegato a un'alimentazione, visualizza brevemente il logo del dispositivo, il tipo e, successivamente, l'altezza della tensione di ingresso. I 4 indicatori LED si accendono in rosso e in verde, fino a quando il caricabatteria non passa alla spia di standby.
Impostazione della corrente di carica
- Premere il tasto SELECT (2), per passare alla preimpostazione della corrente di carica. L'impostazione di base di fabbrica è 0,5 A.
- Premere il tasto SETTING (7), per regolare l'impostazione della corrente di carica tra 0,1 e 1,0 A. Premere e tenere premuto il tasto SETTING (7), per confermare l'impostazione. Sul display LCD (6) compare il messaggio di conferma "SAVE SETTING ..." (SALVATAGGIO IMPOSTAZIONE). Il caricabatteria torna quindi all'indicatore di standby.
Impostare il tipo di batteria
- Dopo aver regolato la corrente di carica, premere il tasto SELECT (2), per passare al menu di impostazione del tipo di batteria. L'impostazione di base di fabbrica è LiPo.
- Per impostare contemporaneamente il tipo di batteria per tutti e 4 i canali di carica, procedere come segue:
- Premere il tasto SETTING (7), per passare da un tipo di batteria all'altro. Ciò è ripetibile tutte le volte che si desidera.
- Premere e tenere premuto il tasto SETTING (7), per confermare l'impostazione globale per tutti e 4 i canali di carica. Sul display LCD (6) compare il messaggio di conferma "SAVE SETTING ..." (SALVATAGGIO IMPOSTAZIONE).
- Per impostare singolarmente il tipo di batteria per ciascun canale di carica, procedere come segue:
- Premere nuovamente il tasto SELECT (2) per impostare il tipo di batteria per il primo canale di carica (canale di carica 1). L'identificatore di impostazione dell'uscita di carica in questione inizia a lampeggiare sul display LCD (6).
- Premere il tasto SETTING (7), per cambiare il tipo di batteria ricaricabile. Con ogni ulteriore pressione di questo tasto si passa dall'uno all'altro tipo di batteria.
- Premere nuovamente il tasto SELECT (2) ,per impostare il canale di carica successivo. Le spie per le uscite da 2 a 4 lampeggiano sempre singolarmente per indicare che la corrispondente uscita di carica è pronta per essere impostata. Regolare il tipo di batteria per ogni singola uscita di carica ogni volta premendo il tasto SETTING (7).
- Al termine delle impostazioni del tipo di batteria, premere e tenere premuto il tasto SETTING (7) fino a quando non viene visualizzato il messaggio "SAVE SETTING ..." (SALVATAGGIO IMPOSTAZIONE...) sul display LCD (6). In questo modo le impostazioni vengono salvate. Il caricabatteria torna quindi all'indicatore di standby.
Non tentare mai di collegare più di una batteria alla volta per canale di carica. Ciò potrebbe danneggiare, addirittura irreparabilmente il caricabatteria.
- Collegare una sola batteria per canale di carica (1-4) con un tipo di connettore di collegamento corrispondente alla batteria. Selezionare il connettore di collegamento corrispondente (SM, XH, Micro, MX, JST e mCPX) per ciascuno dei 4 canali di ricarica, collegando un massimo di 4 batterie al caricabatteria.
• La ricarica inizia dopo il collegamento.
e) Processo di ricarica
- Durante la ricarica, l'indicatore LED (3) dei canali di carica attivi lampeggia in rosso.

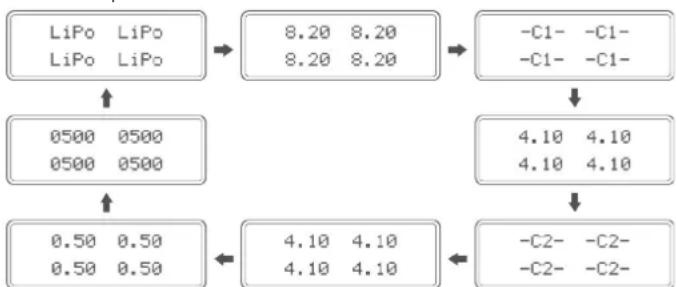

• Il display LCD visualizza alternativamente i parametri di carica per tutte le batterie collegate.
- Sequenza per le batterie 1S LiPo/LiHV e NiMH/NiCd: Tipo di batteria > tensione batteria > corrente di carica > capacità batteria
Tipo batteria > tensione batteria > tensione cella 1 > tensione cella 2 > corrente di carica > capacità della batteria
- Una volta che la batteria è completamente carica, viene visualizzata la scritta "FULL" per il canale di carica corrispondente. L'indicatore LED associato (3) diventa quindi verde fisso.
Funzioni di protezione
a) Protezione da sottotensione/sovratensione
Se la tensione di ingresso sul connettore di alimentazione CC è inferiore a 7,0 V CC, il caricabatteria interrompe la ricarica. Sul display LCD viene visualizzato il messaggio "DC input Low" (ingresso CC basso).
DC Input Low Input: 6.5U
Se si utilizza una batteria per l'alimentazione, rimuoverla al più presto. Caricarla in seguito.
Se si utilizza un alimentatore per l'alimentazione elettrica, verificare che non vi siano impostazioni troppo basse o malfunzionamenti di altro tipo.
Se la tensione di ingresso sul connettore di alimentazione CC è superiore a 17,0 V CC, il caricabatteria interrompe la ricarica. Sul display LCD viene visualizzato il messaggio "DC input High" (ingresso CC alto).
DC Input High Input: 17.5V
Per la tensione di ingresso, impostare immediatamente il valore corretto, quando viene visualizzato il messaggio o scollegare il caricabatteria dalla fonte di tensione (batteria). Le sovratensioni che durano più a lungo aumentano il rischio di incendio o possono danneggiare irreparabilmente il caricabatteria.
b) Protezione da inversione di polarità
Se è stata collegata una batteria con polarità invertita, il caricabatteria non si ricarica. Collegare le batterie con la polarità corretta.
c) Sovratensione delle celle
Una volta che la tensione di saturazione supera il valore di 100 mV, il caricabatteria interrompe automaticamente la ricarica e visualizza un messaggio di avvertenza "OV" per il canale in questione.
-0V-LiPo LiPo LiPo
d) Sovracorrente
Se la corrente di carica è superiore al valore di 1,20 A, il caricabatteria interrompe automaticamente la ricarica e visualizza il messaggio di avvertenza "OC" per il canale in questione.
-0C- LiPo LiPo LiPo
Manutenzione e pulizia
Non utilizzare agenti pulenti abrasivi, detergenti a base di alcol o altre soluzioni chimiche, in quanto potrebbero danneggiare l'alloggiamento o interferire con il funzionamento dell'apparecchiatura.
- Prima della pulizia, scollegare il prodotto dall'alimentazione di corrente. Scollegare la spina dalla presa di alimentazione o rimuovere l'alimentazione CC.
- Utilizzare un panno asciutto e privo di lanugine per pulire il prodotto.
- Durante la pulizia, non premere eccessivamente sulla superficie del telaio e del display LCD, per evitare graffi.
Smaltimento
dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i rifiuti domestici. Alla fine della sua vita utile, il prodotto deve essere smaltito in conformità alle disposizioni di legge vigenti.
In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela ambientale.
Dati tecnici
Tensione di ingresso....100–240 V CA / 50/60 Hz o 7–17 V CC
Tensione di uscita....max. 8,7 V
Potenza di carica....4 x max. 7 W ± 10%
Corrente di carica....4 x 0,1–1,0 A ± 10%
Collegamenti della batteria......SM, XH, Micro, MX, JST, mCPX
Tipi di batteria ricaricabile.... LiPo, LiHV, NiMH, NiCD
Condizioni d'esercizio....Da 0 fino a +40 °C, umidità relativa da 0 a -90 % (senza condensa)
Condizioni di immagazzinamento.....da -10 fino a +50 °C, umidità relativa da 0 a -95 % (senza condensa)
Dimensioni (L x P x A) 122 x 68 x 42 mm
Lunghezza del cavo di rete....1,1 m
Peso 233 g
Questa è una pubblicazione Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tutti i diritti, compresa la traduzione, sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie, microfilm o memorizzazione in attrezzature per l'elaborazione elettronica dei dati, senza il permesso scritto dell'editore. È altresì vietata la riproduzione sommaria. La pubblicazione è aggiornata fino al momento della stampa.
