ICOA SUB 18 A - Subwoofer LD Systems - Bezpłatna instrukcja obsługi

Typ produktu	Aktywny subwoofer
Marka	LD Systems
Model	ICOA SUB 18 A
Głośnik	18 cali (457 mm), magnes ferrytowy, cewka 4 cale (100 mm)
Wzmacniacz	Klasa D
Moc RMS / szczytowa	600 W RMS / 2400 W szczytowa
Pasmo przenoszenia	29 Hz (w zależności od preset) - zależy od presetu
Maksymalny poziom SPL (szczytowy)	133 dB
Wejścia	2 × combo XLR/6,3 mm jack (symetryczne)
Wyjścia	2 × XLR męski (THRU)
Przetwarzanie cyfrowe (DSP)	4 preset (80 Hz, 100 Hz, 120 Hz, kardioidalny), regulowane opóźnienie (0–10 m), przełączalna polaryzacja
Zasilanie	SMPS, 100-240 V~, 50/60 Hz
Pobór mocy	675 W
Bezpiecznik	T8AL 250 V
Materiał obudowy	Sklejka 18 mm
Typ obudowy	Bass-reflex
Wymiary (S × W × G)	626 × 672 × 637 mm
Waga	44,3 kg
Akcesoria w zestawie	Przewód zasilający
Dodatkowe cechy	4 gumowe uchwyty, wytrzymały grill przedni, możliwość układania w stos, gwint M20 na statyw, możliwość montażu opcjonalnych kółek
Wbudowane zabezpieczenia	Limiter, ogranicznik RMS, ogranicznik wychylenia, zabezpieczenie termiczne, przeciwprzepięciowe, nadprądowe
Konserwacja i czyszczenie	Używać suchej ściereczki; nie otwierać urządzenia

Często zadawane pytania - ICOA SUB 18 A LD Systems

Jaka jest maksymalna moc subwoofera ICOA SUB 18 A?

Moc RMS wynosi 600 W, a moc szczytowa sięga 2400 W dzięki cyfrowemu wzmacniaczowi klasy D.

Jakie są dostępne presety DSP?

Dostępne są cztery presety: 80 Hz, 100 Hz, 120 Hz (filtry dolnoprzepustowe) i kardioidalny do konfiguracji kierunkowej.

Jak skonfigurować tryb kardioidalny z dwoma subwooferami?

Umieść dwa subwoofery obok siebie, jeden skierowany do przodu (preset 100 Hz), a drugi obrócony o 180° (preset kardioidalny). Upewnij się, że ustawienia opóźnienia, polaryzacji i głośności są identyczne.

Jaki rodzaj kabla użyć do podłączenia subwoofera do konsoli?

Używaj symetrycznych kabli z wtykami XLR lub jack 6,3 mm. Wejścia combo akceptują oba typy.

Czy subwoofer można zamontować na statywie?

Tak, obudowa posiada gwint M20 do mocowania standardowego statywu głośnikowego.

Jak ustawić opóźnienie sygnału audio?

Wejdź do menu AUDIO przez enkoder obrotowy, wybierz OPÓŹNIENIE i reguluj co 9,7 cm do 10 metrów (32,8 stóp).

Co zrobić, jeśli bezpiecznik regularnie się przepala?

Wymieniaj bezpiecznik tylko na identyczny model (T8AL 250 V). Jeśli problem się powtarza, skontaktuj się z autoryzowanym serwisem.

Jak czyścić subwoofer?

Użyj suchej ściereczki do czyszczenia obudowy i grilla. Nigdy nie używaj płynnych ani ściernych środków czyszczących.

Czy subwoofer nadaje się do użytku na zewnątrz?

Nie, to urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Nie należy wystawiać go na wilgoć ani deszcz.

Jaka jest gwarancja producenta?

Gwarancja producenta wynosi 8 lat zgodnie z warunkami dostępnymi na stronie Adam Hall. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI ICOA SUB 18 A LD Systems

PRZYKŁADOWE PODŁACZENIE PRZEWODOW 50

AKCESORIA DPCJONALNE 51

DANE TECHNICZNE 51

DEKLARACJE PRODUCENTA 52

ITALIANO

MISURE PRECAUZIONALI 53

15 PROPRIETA 55

COLLEGAMENTI, ELEMENTI DI COMANDO E DISPLAY 55

16 GRUPPO RUOTE 56

17 FUNZIONAMENTO 57

19 CARDIOID SET-UP 59

20 ESEMPI DI CABLAGIO 60

To urzadzenie zostalo zaprojektowane i wyprodukowane przy zastosowaniu najwyszych kryteriow jakosciych w celu zapewnienia wieloletnej bezawarynej eksploatacji. Firma LD Systems gwarantuje to swoja marka i wieloletnim doswiadczemiem w wytarzaniu wysokiej jakosci produktow audio. Prosze starannie przyczytac niniejsza instrukcje obstugi, aby moc jak najszybciej zaczac uzytkowac ten produkt marki LD Systems. Dalsze informacja na temat firmy LD SYSTEMS dostepne sa na naszej stronie internetowej WWW.LD-SYSTEMS.COM

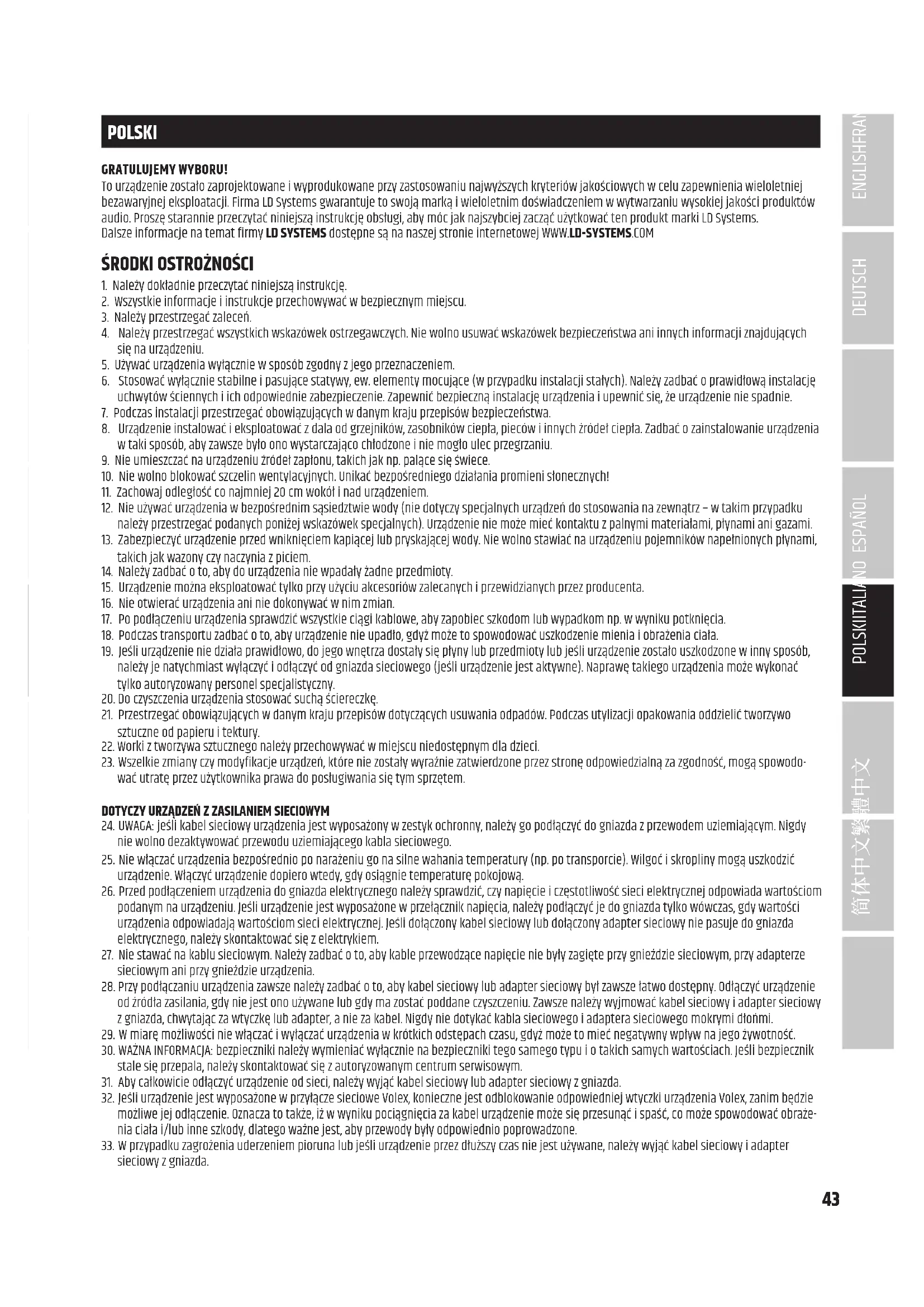

ŚRODKI OSTROZNOSCI

1. Nalezy dokladnie przyczytań nimiejsza instrukcje.
2. Wszystkie informacja i instrukcje przechowyac w bezpiecznym przyscu.
3. Nalezy przyestrzegac zalecen.
4. Nalezy przystręgac wszystkich wskazowej ostrzejawyczych. Nie wolno usuwac wskazowej bezpiecznych ani innych informacji znejdujczych sie na urzadzeniu.
5. Uzywac uradzenia wytcznie w spośob zgodny z seinen przyznaczenia.
6. Stosowac wyfacznie stabilne i pasujace statywy, ew. elementy mocujace (w przypadku instalacji stałych). Nalezy zadbać o prawidłowaj instalacja uchwytow sciennych i ich odpowiednie zabezpieczenie. Zapewnic bezpieczna instalacje urzadzenia i upewnic sie, ze urzadzenia nie spadnie.
7. Podczas instalacji przyestrzegać obowiażujacych w danym kraju przypepisów bezpieczenstwa.
8. Urzadzenia instalowac i eksplowatowac z dala od grzejnikow, zaobnikow ciepla, pieców innych zrodel ciepla. Zadbać o zainstalowanie urzadzenia w taki spośob, aby zawsze bylo ono wystarczajaco chlodzone i nie moglo ulec przyegržaniu.
9. Nie umieszczac na urzadzeniu zródel zaplonu, takich jak np. palace sie swiece.
10. Nie wolno blokowaczelin wentylacyjnych. Unika brzposredniego dziatania promieni stonecznych!
11. Zachowaj odlegosto co najmiej 20 cm wokot nad urzadzeniem.
12. Nie uzywać urzadzenia w bezposgcdim sąsiedztwie wody (nie dotyczy spezialnych urzadzen do stosowania na zewnatrix - w takim przypadku naleź przyestręgać podanych ponije wskazowej spezialnych). Urzadzenia nie sącie kontaktu z palynymi materiały,plynami ani gazami.
13. Zabepieczy urzadzenie przywnikiemkiapiacej lub pryskajacej wody. Nie wolno stawiac na urzadzeniu pojemnikow napelnionych plynami, takich jak wazonyczy naczynia z pictiem.
14. Nalezy zadbać o to, aby do urzadzenia nie wpaśdy zadne przydmioty.
15. Urzadzenie moza eksploatawoc tylko przy uzyciak accesoriow zalecanych i przewidzianych przye zroducenta.
16. Nie owierac urzadzenia ani nie dokonywac w nim zmian.
17. Po podączeniu urzadzenia sprawdzić wsystkie piagi kablowe, aby zapobiec szkodom lub wypadkom np. w winiku potknięcia.
18. Podczas transporte zadbać o to, aby urzadzenia nie upadlo, gdyź要去 spowodowej uzkidzenia mienia i obrażenia ciala.
19. jej urzadzenie nie dzia prawidlowo, do loro wnetrza dostaly sie plyn lub przydmioty lub jej urzadzenie zostalo uszkodzone w inny sposob, nalezy je natychmiast wylaczy i odlaczy od gniazda sieciowego (jesli urzadzenie jest aktywne). Naprawe takiego urzadzenia要去 wykonac tlyko autoryzowan personal specialistzcy.
20. Do czyszczenia urzadzenia stosowacSucha sciereczke.
21. Przestręgać obłowiazujycych w danym kraj przypieśw dotycznych usuwania odpadów. Podczas utylizacji opakowania oddzieływo sztuczne od papieru i tektry.
22. Worki z tworzywa sztuczego主要集中 przechowywo w mięsću niedostepnym dla daneci.
23. Wszelkie zmianyczy modyfikacja urzadzen, ktoe nie zostaly wyrażnie zatwierdzone przy strone odpowiedzialna za zgodnosć, moga spowodowa utrate przy uzytkownika prawa do postugiwania sie tym spretem.

DOTYCZY URZADZEN Z ZASILANIEM SIECIOWYM

1. UWAGA:gressive wizy w zystk ochronny, nalezy go podaczy do gniazda z przewodem uziemajacym. Nigdy nie wolno dezktywoa c przewodu uziemajacego kabla siciowego.
2. Nie wączać urzadzenia bezposreddnio po narażeni go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny moga uszkodźć urzadzenia. wączyć urzadzenia dopiero wtedy, gdy osiagnie temperature pokojowa.
3. Przed podlaczeniem urzadzenia do gniażda elektryczné go naży sprawdzić, czy napiecie i czestotłowść sieci elektrycznej odpowiada wartość podanym na urzadzeniu. Ješli urzadzenia jest wyposzazone w przylacznik napiecia, naży podlaczyć je do gniażda tylko wówczas, gdy wartość urzadzenia odpowiadaj wartośćmi sięci elektrycznej. Ješli dołączony kabel sieciowy lub dołączony adapter sierciowy nie pasuje do gniażda elektrycznégo, naży skont⁺towac są z elektrykiem.
4. Nie stawac na kablu sieciowym. Nalezy zadba c 0 to, aby kable przewodzace napiecie nie byly zagiate przy gniezdzie sieciowym, przy adapterze sieciowym ani przy gniezdzie urzadzenia.
5. Przy podlaczniu urzadzenia zawsze nalezy zadbać o to, aby kabel sieciowy lub adapter sieciowy byt zawsze latwo dostepny. Odlacncy urzadzenia od zrodla zasilania, gdy nie jest ono uzywane lub gdy ma zostac poddane czyszczeniu. Zawsze nalezy wyjmowac kabel sieciowy i adapter sieciwy z gniazda, chwytajac za wtyczke lub adapter, aNie za kabel. Nigdy nie dotykać kabla sieciowo go adaptera sieciowo go mokrymi dIonimi.
6. W miare mozliwo sci nie wlacz i wylacz urzadzenia w krotkich odstepach czsu, gdyz moze tomie negatwny wpyw na joys zwyotno
7. WAZNA INFORMACJA: bezpieczniki danezy wymieniać wylącnie na bezpieczniki tego samego typu i o takich samych wartosciach. jestli bezpiecznik stale sie przyepamal, nalezy skontaktowac sie z autoryzowanym centrum serwisowym.
8. Aby calkowicie odćzć uradzenie od sieci, nalezy wyć kabel siciowy lub adapter siciowy z gniażda.
9. Jesli urzadzenie jest wyposazone w przytace sieciowe Volex, konieczne jest odklowanie odpowiednej wtyczki urzadzenia Volex, zanim bedzie mozliwe jej odlaczenie. Oznacza to takze, iż wyniku pociagnęcia za kabel urzadzenia要去 przesunat i spasć, co要去 spowodowej obrażenia ciała i/lub innse szkody, dlatoi go zańe jest, aby przywody byly odpowiednio poprowadzone.

10. W przypadku zagrozenia uderzeniem pioruna lub jesti urzadzenia przyd zas czs nie jest uzywane, nalezy wyjac kabel sieciowy i adapter sieciowy z gniazda.

11. Urzadzenie nie moze byc uzywane przy osoby (w tym daneci) o ograniczonych moziwosciach fizycznych, sensorycznych lub umyslowych, a takze nieposiadajce doswiadzenia i wiedzy.

12. Naleź poinstruwoć przycieci, aby nie bawify sie urzadzeniem.
13. jej przewd zasilajcy jest uzkodzony, nie nalezy uzywac urzadzenia. Przewod zasilajcy nalezy wymienic na odpowiedni lub spezialny podzespol, ktory moza uzyska w autoryzowanym centrum serwisowym.

UWAGA:

Nigdy nie zdejmowacPokrywy, gdyz grozi to porazeniem pradem. We wnetrzu urzadzenia nie ma kadnych czesci, ktore moglyby dostac naprawione badz poddane czynnosciom konserwacynym przy uzytkownika. Czynnosci konserwacyjne i naprawy moze przypegowadzac wylacznie wykwalifikowy personal serwisowy.

Trojk rownoboczny z symbole btyskawicy sygnalizuje nieizolowane, niebezpieczne napiecie we wnetrzu urzadzenia, ktore moze spowodowac porazenie pradem.

Troi kat rornoboczny z wykrzyknikiem oznacza zawe wskazowki dotyczne obstugi i konserwaczji.

Ostrzeżenie! To urzadzenia przyznaczone jest do uzytku do maksymalnej wysokosci 2000 m n.p.m.

Ostrzezenia! To urzadzenie nie jest przytku w tropikalnych strefach klimatycznych.

UWAGA! WYSOKI POZIOM GLOSNOSCIP PRODUKTOW AUDIO!

To urzadzenie przywidziane jest do zastosowan profesjonalny. Komercyine stosowanie tego urzadzenia podlega obwiazujacym w danym kraju prepisom i wytycznym dotyczym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowizana do wyrażné informwomania o potencjalnym zagrozenia dla zdrowia. Utrata sluchu w winiku wysokiego poziom gośnosci i dlugotrwalego narazenia: podczas stosowanego produktu要去 powstć wysoki poziom cijsenia akustycznego (SPL), krómy要去 doprowadźć do niedwracalnégo uzzkodzenia sluchu u artystów, pracowników widzw. Naleź unikać dlugotrwalego narazenia na wysoki poziom gośnosci powyzej 90 dB.

WŁASCIWOŚC

LDICOASUB15A

15-calowy subwoofer emitujacy mocny, niski bas do 36 Hz
- Maks. SPL 131 dB i 1600 W mocy szcztowej bereits bardzo wydajnemu cyfrowemu wzmacniaczwi mocy klasy D
- Zoptymalizowane otwory obudowy bass reflex
- Technologia DynX DSP z czterema ustawieniami wstepnymi applikaci (trzy czestotliwość zwirotnic, tryb kardioidalny)
- Przelacznachia biegunowosc sygnatu regulowane opoźnienie liwiowe do 10 metrow (32,8 ft)
- 2×wejscie Combo (jack/XLR), 2×wyjscie XLR
Solidna obudawa ze sklejki o grubosci 18 mm z solidna katka przednia
Cztery powlekane guma alumiowe uchwyty do latwego przenoszenia
Cztery rowki do stabilné ukladania w stos
Gwint M20 do zamocowania turki dystansowej

LDICOASUB18A

18-calowy subwoofer emitujacy mocny, niski bas do 29 Hz
Maks. SPL 133 dB i 2400 W mocy szczytowejdictionski bardzo wydajnemu cyfrowemu wzmacniaczowi mocy klasy D
Zoptymalizowane otwory obudowy bass reflex
- Technologia Dynx DSP z czterema ustawieniami wstepnymi applikaci (trzy czestotliwość zwirotnic, tryb kardioidalny)
- Przelączana biegunowość sygnalu i regulowane opoźniennie liniore do 10 metrow
- 2×wejscie Combo (jack/XLR), 2×wyjscie XLR
Solidna obudawa ze sklejki o grubosci 18 mm z solidna katka przyednia
Cztery powlekane guma alumiowe uchwyty do latwego przenoszenia
Cztery rowki do stabilné ukladania w stos
Gwint M20 do zamocowania turki dystansowej

PRZYŁACZA, ELEMENTY OBSLUGOWI I WSKAZNIKI

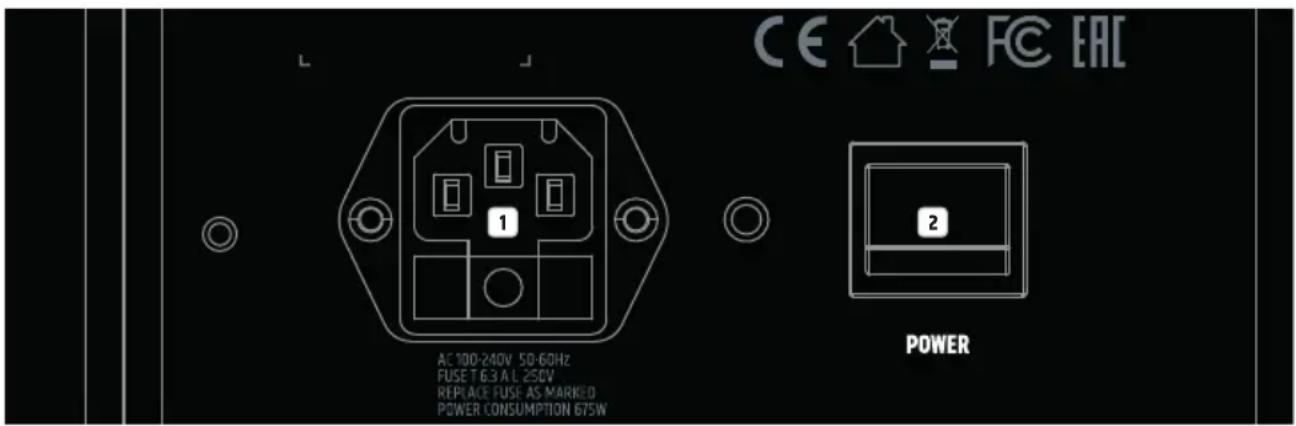

GNIAZDO ZASILANIA I OPRAWA BEZPIECZNIKOWA

Gniazdo zasilania IEC z wbudowanograwa bezpiecznikowa. W zestawieznajduje sie odpowiedn kabel zasilajacy. UWAGA: Bezpiecznik nalezy wymieniac wylaczie na bezpiecznik tego samego typu i o tych samych parametrach. Prosze zwroci uwage na opis na korpusie. W przypadku wielokrotnego zadzialania bezpiecznika nalezy skontaktowac sie z autoryzowanym centrum serwisowym.

2 POWER

włacznik/wylacznik. w lancuchu syngatu gośnik zawsze powinien byc ostatnim urzadzeniem wylacznym i pierwszym wylacznym.

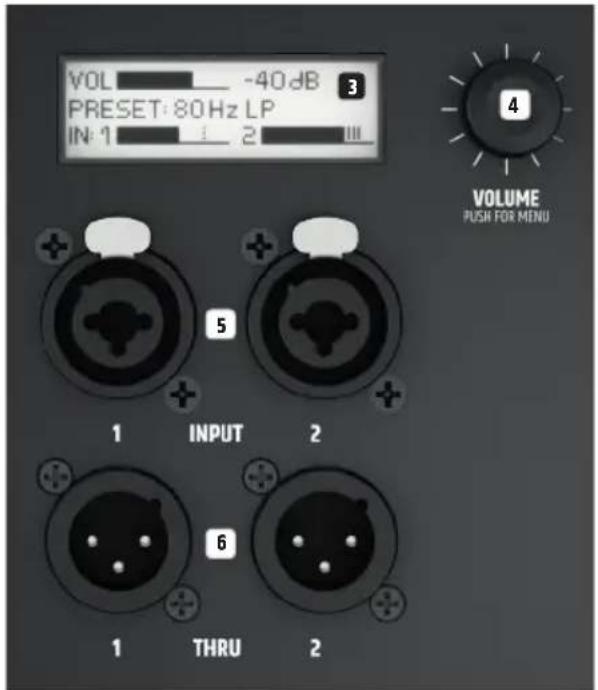

3 WYSIWIELACZ LCD

Wielofunkcyjny grafizcny wyswietlacz LCD do wskazywania gośnosci glówne, ustawien wstepnych DSP i poziomu wejsciwogo dla kanatów 1 i 2 w menu glównym. Pozycje menu, podmenu i odpowiednie opcie edyci są wyswietlane w menu edyci.

4 VOLUME/PUSHFORMENU

Z poziomu menu glownego moins regulowat glosność glowna, obracajcPokretlo enkodera. Nacisnj Pokretto enkodera, aby przyjec do menu edycji. Za pomoczaPokretla enkodera moins poruszac sie po menu edycji, dostosowywac ustawienia systemowe i zmieniac wartosci w odpowiednich pozycjach menu.

5 INPUT1-2

Zbalansowane wejscia liniowe kanafow 1 i 2 gniazdami combo XLR/jack. Podlaczony sygnal stereo jest monosumowany wewnetrznie.

6 THRU 1-2

Zbalansowane wyjscia liniowe z meskimi 3-pinowymi gniazdami XLR do przyekazywania liniowo go sygnalu wejsciowego.

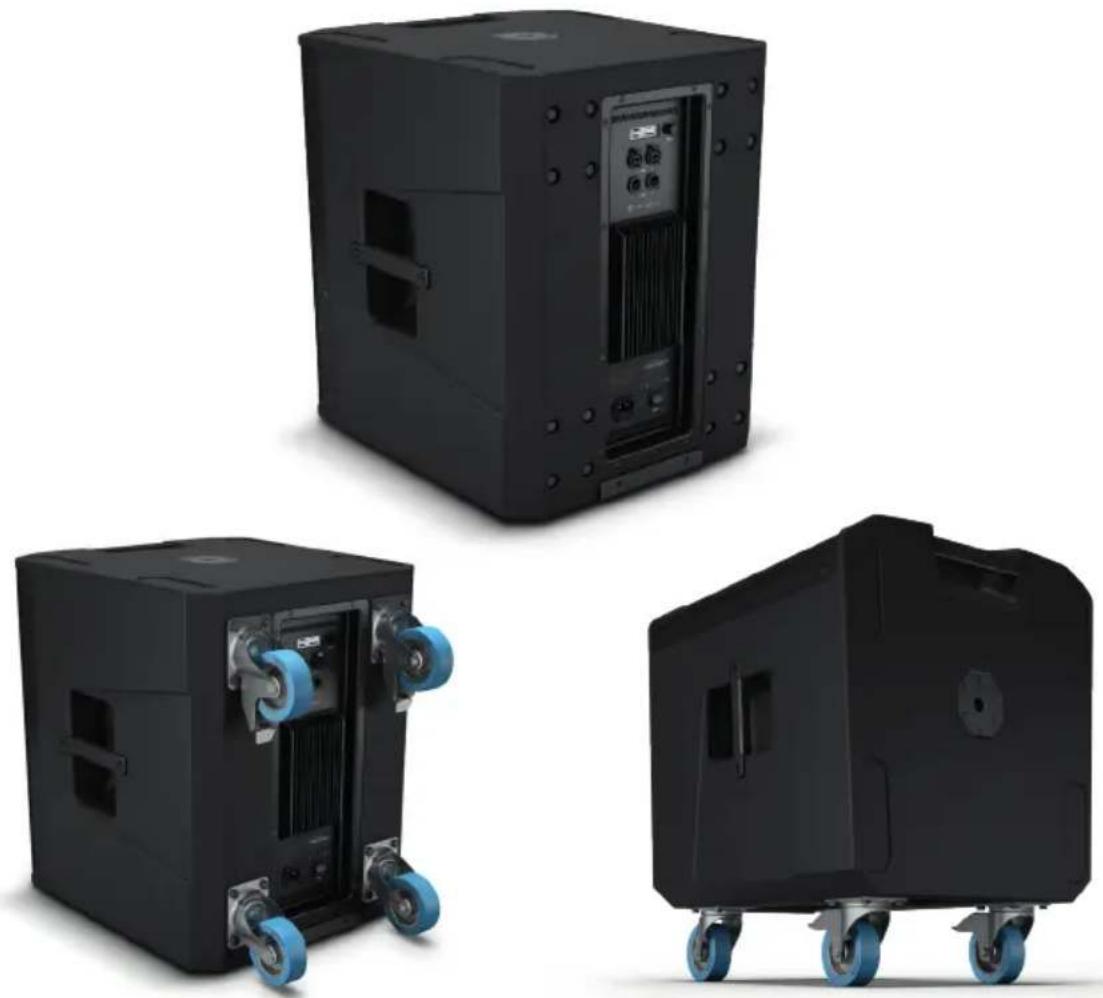

MONTAZ KOLEK

Z tyu subwoofera moza zamontowac cztery opcjonalnie dostepne kolkar transportowe. Kaze kolkmo cmuje sie czterema srbami z flem wpuszczanym. Rozstaw otworow jest znormalizowany. Duzy wybor kolek moza znalec na stronie adamhall.com

OBSLUGA

UWAGA:

Gdy glosnik zostanie prawidlowo podlaczony do zasilania i wlacny, na wyswietlaczu pojawi sie przy chwie logo LD Systems. Wszystkie ustawienia (np. Preset i Delay) sa przywracane do stanu sprzed wylaczenia glosnika. Glosnik bedzie gotowy do uzycia po zakońceniu procesu uruchamiania, ktory zwykle trwa jeder sekunde.

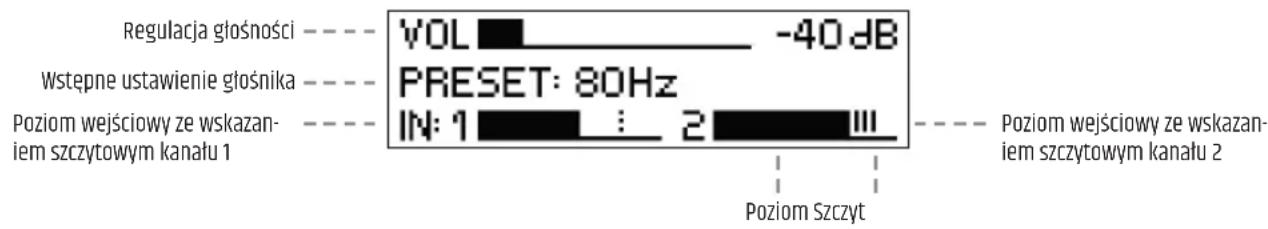

WYSIWETLANIE MENU GLOWNEGO

Wyswietlacz glowy jest wączone podczas normalnej pracy. Pokazuje on ustawienie glosnosci glownej, aktywowane ustawienie wstepne (preset) glosnika oraz poziomy wejsciowe kanalów 1 i 2 ze wskazaniem szczytowym (patrz ilustracja). Zmielejs poziom sygnalu wyjsciwogo urzadzenia zrdłowego (np. miksera), jest na wskażniku wartość szczytowych widac, ze sygnat wejsciowy jest zbyt wysocki.

GLOSNOSC

W menu glownym maybezposrednio regulawc glosnosc w zakresie od -60 do +10 dB, obracaj Pokretlo VOLUME / PUSH FOR MENU. Po obroceniuPokretla enkodera wyswietlacz automatycznie wyswietli oppowiedni symbol (patrz ilustracja ponijej). Menu glowne wyswietli sie automatycznienponownie po ok. 20 sekundach braku aktywnosci. Nacisniae pocretla enkodera spowoduje natychmiastowe przy.§czenie wyswietlacza do menu glownego.

USTAWIENIA DZWIEKU (AUDIO)

NacisnijPokrettoenkodera,abyprzejdo menu glownego,a nastepnie obroc Pokretto,aby wybrac punctm menu AUDIO (ciemne tio wybranego podmenu).Ponownie nacisnijPokretto,aby przejdo podmenu,a nastepnie obroc Pokretto,aby wybrac zdany element podmenu.Potwierdz wybor,naciskajcPokrettoenkodera.

Pozycje podmenu i odowiednie opcje ustawien wyszczególnio w ponijszej tabeli.

SETTINGS (zmien wartsoc lub stan = obrot unkoder, potwierdz wartsoc lub zmiane stanu = nacijsnij unkoder)
MAIN MENU Powrot do menu glówno
PRESET wybor wstepnego ustawietenia glówna	80 Hz Filtr do poloprzejustowy na poziomie 80 Hz
	100 Hz Filtr poloprzejustowy na poziomie 100 Hz. Optymalne do polączenia z glównikami ICOA w trybie SATELLITE
	120 Hz Filtr poloprzejustowy na poziomie 120 Hz
	CARDIOID wstepne ustawuminium do konfiguracja dwóch subwooferów ICOA tego samego modelu jak system kardiolalny. Obrot subwoofer ze wstepnym ustawuminium CARDIOID o 180° i umieszć go obok glówno subwoofera. NatestPNIE w glównym subwooferze wybierz wstepne ustawuminium glówna „100 Hz". Czas opólznienia, polaryzacja i glówność dla dwóch subwooferów musza sątie sądie same ustawuminium.
DELAY	Opólznienie czasowe sygnatu audio w krokach co 10 cm (0,32 ft); maks. 10 metrów (32 ft) (0 ft = OFF, wskazanie w metrach i stopach)
POLARITY Ustawione polaryzacji NORMAL Normala polaryzacja
			INVERTED odworócona polaryzacja

W podmenu wybierz opcie MAIN MENU i nacijsijPokretlo enkodera, aby powrroiic do menu glownego. W menu glownym wybierz opcie HOME, a nastepnie nacijsijPokretlo enkodera, aby potwierdzic wybor i powrroiic do menu glownego. Menu glowne wyswietli sie automatycznie ponownie po ok. 20 sekundach braku aktywnosci.

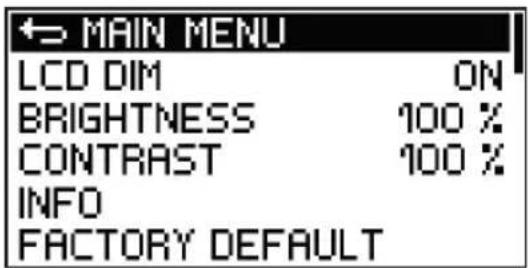

USTAWIENIA SYSTEMOWE (SETTINGS)

NacisnijPokrettoenkodera,abyprzejdo menu glownego,a nastepnie obrotp,ay wybrapunkt menu SETTINGS (cienne tto wybranego podmenu).Ponownie nacisnijPokretto,aby przejdo podmenu,a nastepnie obrotp,aby wybrazadany element podmenu.Potwierdz wybor,naciskajcPokrettoenkodera.

Pozycje podmenu i odpowiednie opcje ustawien wyszczegolniono w ponijszej tabeli:

SETTINGSSzmię wartość lub stan = obrot encodernowy zmiang stanu lub zaadaj informacji = nacijsnil Encodery
→MAIN MENU Powrrot do menu glówno
LCD DIM Automatyczne sciemnianie wyświetlacza	ON Wyswiemiatrz jest przyciemniary po ok. 20 sekundach bezczynnosci
	OFF Automatyczne sciemnianie wyświetlacza wymiączone
BRIGHTNESS Ustawianie jasnosci wyświetlacza (0-100%)
CONTRAST Ustawianie kontrastu wyświetlacza (0-100%)
INFO Wyswietlanie numerus modelu i wersji oprogramOWANIA
FACTORY DEFAULTPrzywoćenie domyślnych ustawien fabrycznych (AUDIO + SETTINGS)		CANCEL Anul	uj resetawanie
		RESET →	SURE? YES Wyskona	resetawanie
			CANCEL	Anuluj resetawanie

W podmenu wybierz opcie MAIN MENU i naciśnijPokretto enkodera,aby powrćić do menu glówno.W menu glównym wyjbierz opcie HOME,a
nastepnie naciśnijPokretto enkodera,aby potwierdzic wybori powrćić do menu glówno.Menu glówny wyswietli sie automatycznie ponownie po
ok.20 sekundach braku aktywnosci.

KONFIGURACJA KARDIOIDALNA

Wstepne ustawienie CARDIOID glosnika jest zlozonym programem DSP, ktory umoziwia uzyskanie nerkowatego (kardioidalneo) wzoru emisi dzwieku poprzej połaczenia dwoch subwooferow LD ICOA tego samego modelu.

W porownani z konwencjonalnymi konfiguracjami subwooferow ustawennie kardioidne zapewnia nastepujace zalety:

• Thlumienie odwrotne do 20 dB
• Bardziej precyzyne odtwarzanie basów zakresie slyszalnym
  Zapobieganie niepożadanych odobliciom od tylnych sian
• Redukcja dzwieku rozproszonego w pomieszczeniach
• Eliminacja irytiujczych czestotliwość basu na scenie
  ZrOznicowany wzorcz dzwiekowy dla naglosnienia scenicznego (monitory)
• Redukcja sprezezenia zwrotné wystepujacego przy uzyciu mikrofonów scenicznych

JakPokazano na ilustracji, nalezy umieci dwa subwoofery obok siebie, przy czym subwoofer ze wstepnym ustawieniem kardioidalnym jest skierowany do tyfu (patrz ilustraciona ponizej). Wybierz ustawienie wstepne, 100Hz dl glownego subwooera skierowanego do przodu i upewnij sie, ze czas opoznienia, polaryzacja i ustawenia glosnosci dl obu subwooferow sa takie same.

CO OZNACZA LOGO LD SYSTEMS DYNX® DSP?

DSP to akronim oznacajcy cyfrowe przytewarzanie sygnalu (ang. digital signal processing). DynX® zawiera limiter, korektor, kompresor i filtr dolnoprzepustowy. Cyfrowe przytewarzanie sygnalu zapewnia optymalne odtermarzie basów z maksymalna czystość, chroniac jederoczenia subwoofer przyȩciążenium.

DO CZEGOSLUZYDYNxDSP?

Funkcja limitera chroni glosnik i zapobiega znieksztalceniom spowodowanym przyciezieniem. Subwoofer umozliwia prace systemu przy ogolnie wyzszm ciasnieniu akustycznym, poniewaz ekstremalne wartosci szczytowe sygnalu sa automatycznie ograniczane, daneki czemu nie ma potrzeby zmiejszania glosnosci glownej. Wielopasmowy korektor obsluguje caly zakres basów i optymalizuje ogolny dzwiek subwoofera.

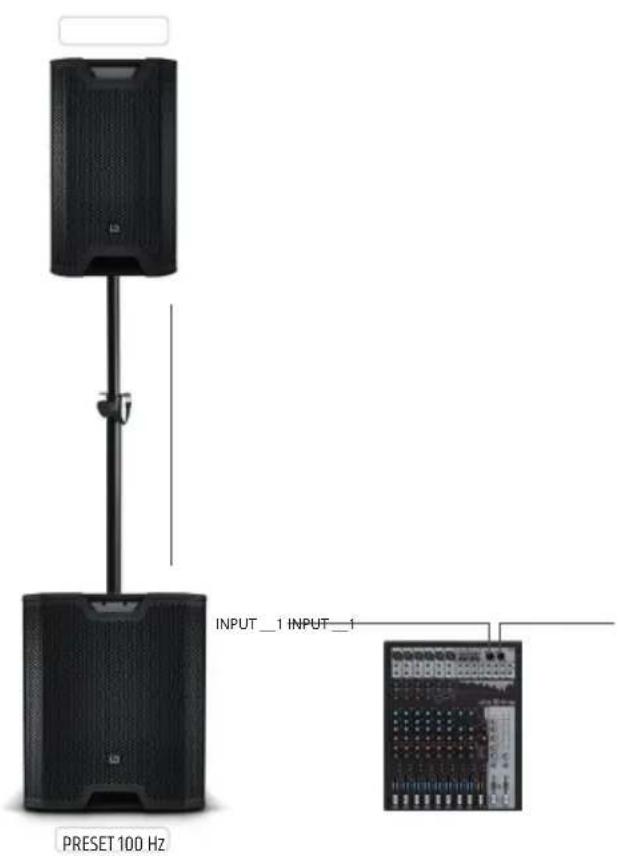

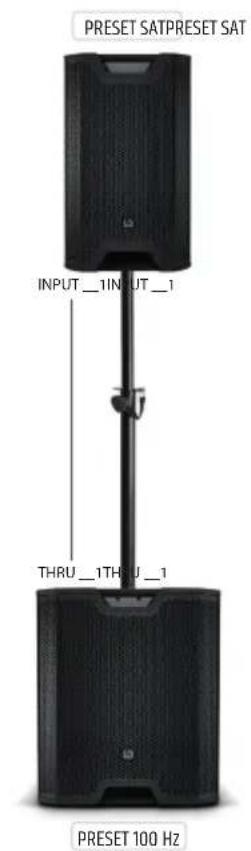

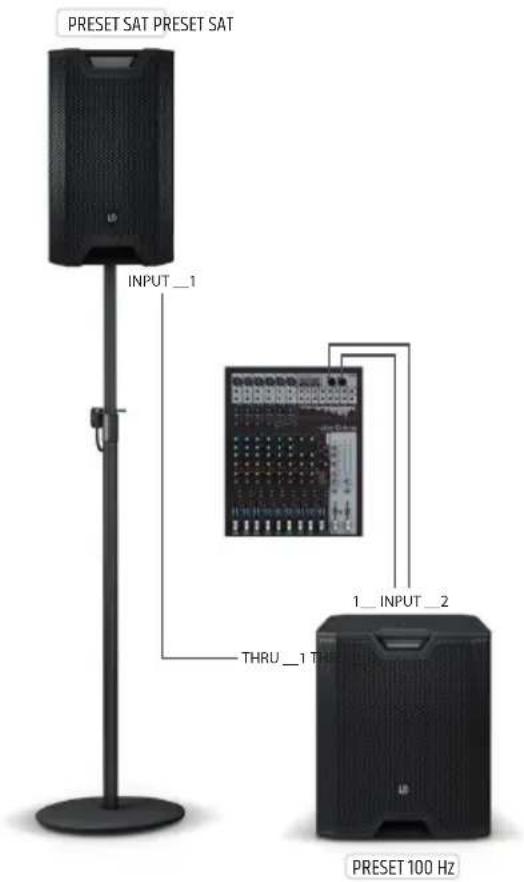

PRZYKLADOWE PODLACZENIE PRZWODOW

AKCESORIA OPCJONALNE

LDICOASUB15PC - osfona zabeepieczajaca dla ICOA SUB 15 A

LDICOASUB18PC - osiona zabeepieczajca dla ICOA SUB 18 A

DANE TECHNICZNE

Numer artykuti: LDICOASUB15A LDICOASUB18A
Rodzaj produktu: Subwoofer PA
Typ: Aktywny
Duzy glównik niskotonowy: 15" 18"
Duzy glównik niskotonowy: 381 mm 457,2 mm
Magnes glównika niskotonowego: Ferrytowy
Marka glównika niskotonowego: Wykonane na zamówienie
Cewka glosowa glównika niskoto-nowego:	3" 4"
Cewka glosowa glównika niskotono-wego (cale):	76,5 mm 100 mm
Wzmacniacz: Klasa D
Moc (RMS):	400 W	600 W
Moc (szczytowa):	1600 W 2400 W
Pasmo przenoszenia:	36 Hz - zalewy od ustawuminium wstepnego	29 Hz - zalewy od ustawuminium wstepnego
Maks. SPL (szczytowy):	131 dB	133 dB
Uklady ochrone:	Limiter wartosci szczytowych, limiter RMS, limiter skoku, przyegrzanie, przypiecie, prad przyciezeniaiowa
Impedancja wejsciowa:	18 kohm
Czulość wejsciowa:	0,3 V
Elementy sterujuć:	Przelacznik wl./wyl., enkoder obrotowy
Elementy wskaznikowe:	Podswietlany wyswietlacz LCD
Wejscia liniowe:	2
Przyȩczna wejscia liniowej:	Gniażda combo XLR/jack 6,3 mm (zbalansowane)
Wyjscia liniowe:	2
Przyȩczna wyjscia liniowej:	XLR
Czȩstotiwość probkownikia przyt-wornika AD/DA:	48 kHz
Rozdzielność przyt-wornika AD/DA:	24 bit
Zasilanie:	SMPS
Napiȩcie robocze:	100 V-240 V AC 50-60 Hz
Beźpiecznik:	T6.3AL 250 V	T8AL 250 V
Pobó r mocy:	675 W
Temperatura otoczenia (podças prácy):	0°C-40°C
Wilgotność wzwęgędna:	<60% (bez kondensacja)
Material obudowy:	Sklejka multiplex, 18 mm
Konstrukcja obudowy:	Bass reflex

Kolnierz instalacyjny do urkki

dystansowej:

Wymiary (szer. × wys. × gl.): 528 × 597 × 551 mm 625 × 673 × 638 mm

Masa: 32,5 kg 44,3 kg

Dolaczone akcesoria: Przewod zasilajczy

Dodatkowe fungcje:

Gwint wewnetzny M20

4 uchwty, solidna przyednia katka, mozliwość ukladania w stos, technologia DSP z 4 ustawieniami

wstepnymi,

funkcja opoznienia i regulowan polanyazcja

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOSCI

Nasze aktualne warunki gwarancji i informace dotycz egraniczenia odpwiedzialnosci znajda Paanstwo na stronie: https://cdn-shop.adamhall. com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W razine koniecznosci skorzystania z serwisuprosze skontaktowac sie z firma Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(Obwiazujw w Uni Europejskij i innych krajach europejskich stosujacyh system sortowania opadow) Niniejszy symbol na produkcie lub zwiaganych z nim Dokumentach wskazuje, iz uradzenie po zakoniceniu okresu uzytkowania nie moze byc utylizowane razem ze standardowymi opadami domowymi, aby uniknac szkod w srodowsku lub szkod na osobie powstaclych w winiku niekontrolowanego usuwania opadow. Niniejszy produkt nalezy utyilizowac oddzielnie od innych oepadow i przykazac do punktu recy Klingu w celu ponownego wykorzystania uzytych w nim materialow w ramach idei zrownowazonego rozwoju. Klienci prywatni otrzymuja informace w zakresie przyjaznych dla srodowska mozliwosci usuwania opadow od sprezedawcy, u ktorego produkt zostal zakupiony, lub w oppowiednic placowkach regionalnych. Uzytkownicy bedacy przyd siebiorcami proszeni sa o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunkow utyizacji urzadzen. Niniejszy produkt nie moze byc utyilizowany razem z innymi oepadami przemyslowymi.

DEKLARACJA ZGODNOSCICI CE

Firma Adam Hall GmbH niniejsym oswiadz, ze produkt ten jest zgodny z nastepujacymi dyrektywami (o ile majora zastosowanie): dyrektywa w sprawie uradzen radiowych i koncowych uradzen telekomunikacynych (1999/5/WE) lub dyrektywa w sprawie uradzen radiowych (2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilnosci elektromagnetycznej (2014/30/UE) dyrektywa w sprawie agricanzenia stosowania niedtorych niebepeznych substantenci w sprejecie elektrycznym i elektronicznym (2011/65/UE) Pełna wersja deklaracja zgodnosci znajduje sie na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie można przyśląc na adres e-mail [e-mail].

Adam Hall GmbH niniejsym oswiadzca, ze ten typ spreztu radiowego jest zgodny z dyrektywa 2014/53/UE.
Peiny tekst deklaraci zgodnosci UE jest dostepny pod nastepujacym adresem
Dostepynadyreinternetow: www.adamhall.com/compliance/

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!
