| 产品类型 | 有源低音音箱 |
| 品牌 | LD Systems |
| 型号 | ICOA SUB 18 A |
| 扬声器 | 18英寸（457毫米），铁氧体磁铁，4英寸（100毫米）音圈 |
| 功放 | D类 |
| RMS功率/峰值功率 | 600 W RMS / 2400 W 峰值 |
| 频率响应 | 29 Hz（取决于预设）- 取决于预设 |
| 最大声压级（峰值） | 133 dB |
| 输入 | 2 × 组合XLR/6.3 mm插孔（平衡） |
| 输出 | 2 × XLR公头（直通） |
| 数字信号处理（DSP） | 4个预设（80 Hz、100 Hz、120 Hz、心形），可调延时（0-10米），可切换极性 |
| 电源 | SMPS，100-240 V~，50/60 Hz |
| 功耗 | 675 W |
| 保险丝 | T8AL 250 V |
| 箱体材料 | 18毫米胶合板 |
| 负载类型 | 倒相式 |
| 尺寸（宽×高×深） | 626 × 672 × 637 mm |
| 重量 | 44.3 kg |
| 包含配件 | 电源线 |
| 附加特点 | 4个橡胶手柄，坚固的前网罩，可堆叠，M20支架孔，可选脚轮安装 |
| 内置保护 | 削波限幅器、RMS限幅器、位移限幅器、热保护、过压、过流 |
| 维护与清洁 | 使用干布；请勿打开设备 |
常见问题 - ICOA SUB 18 A LD Systems
用户关于以下问题的提问 ICOA SUB 18 A LD Systems
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 低音炮 免费PDF格式！查找您的手册 ICOA SUB 18 A - LD Systems 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 ICOA SUB 18 A 品牌 LD Systems.
用户手册 ICOA SUB 18 A LD Systems

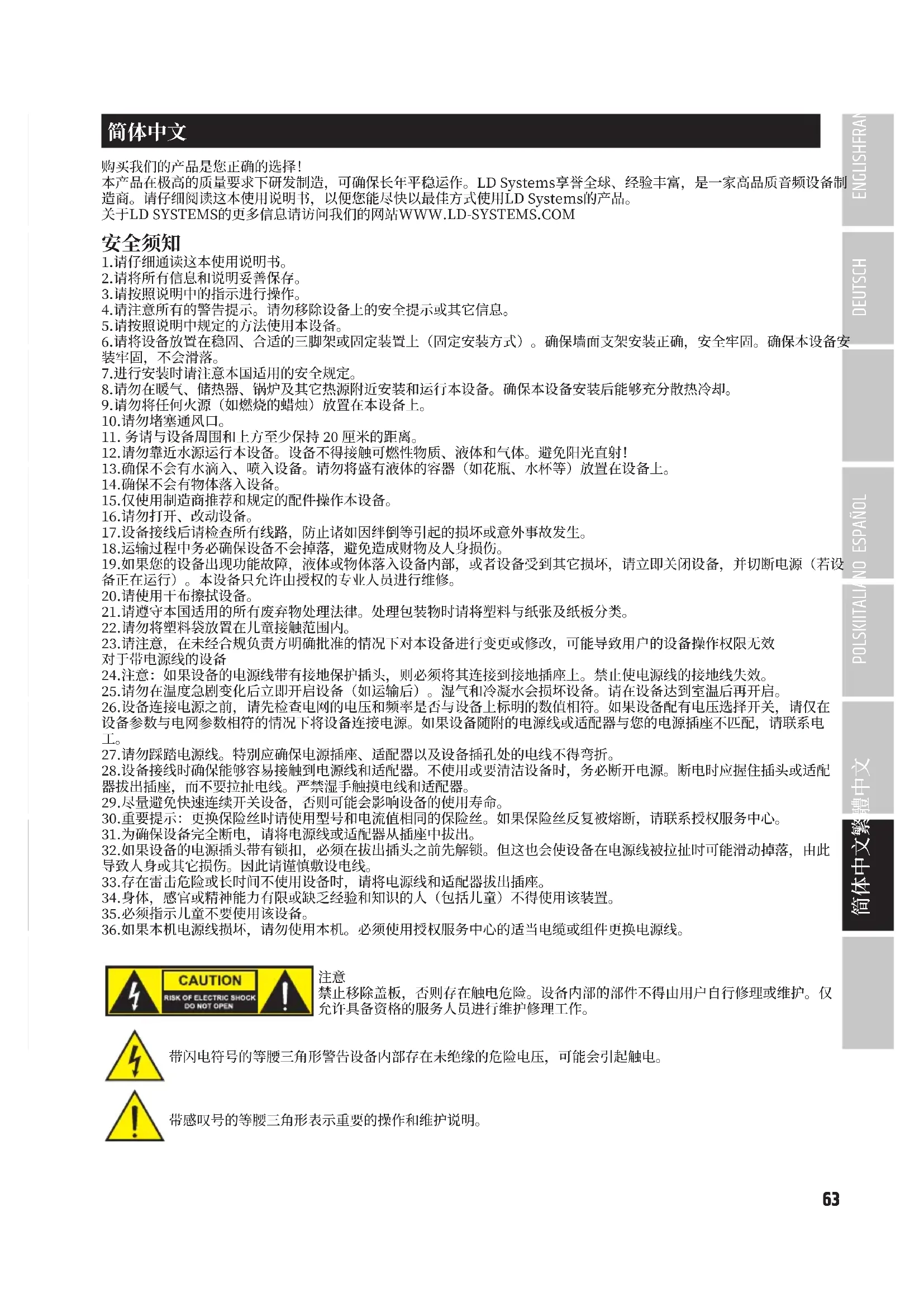

本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。
关于LDSYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM
安全须知
1.请仔细通读这本使用说明书。
2.请将所有信息和说明妥善保存
3.请按照说明中的指示进行操作。
4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息。
5.请按照说明中规定的方法使用本设备。
6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安装牢固，不会滑落。
7.进行安装时请注意本国适用的安全规定。
8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。
9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。
10.请勿堵塞通风口。
11.务请与设备周围和上方至少保持20厘米的距离
12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！
13.确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。
14.确保不会有物体落入设备。
15.仅使用制造商推荐和规定的配件操作本设备。
16.请勿打开、改动设备
17.设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。
18.运输过程中务必确保设备不会掉落，避免造成财物及人身损伤
19.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（若设备正在运行）。本设备只允许由授权的专业人员进行维修。
20.请使用干布擦拭设备
21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类
22.请勿将塑料袋放置在儿童接触范围内
23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效对于带电源线的设备
24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。
25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。
26.设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电工。
27.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。
- 设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。
29.尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。
30.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。
31.为确保设备完全断电，请将电源线或适配器从插座中拔出。
32.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此导致人身或其它损伤。因此请谨慎敷设电线。
33.存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。
34.身体，感官或精神能力有限或缺乏经验和知识的人（包括儿童）不得使用该装置。
35.必须指示儿童不要使用该设备
36.如果本机电源线损坏，请勿使用本机。必须使用授权服务中心的适当电缆或组件更换电源线。
注意
禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。仅允许具备资格的服务人员进行维护修理工作。
带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压，可能会引起触电。
带感叹号的等腰三角形表示重要的操作和维护说明
警告！本设备可用于最高海拔2000米的高度。
警告！本设备不适用于热带气候地区。
注意音频设备的高音量！
本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间受到音量高于90dB的负荷。
属性
LDICOASUB15A
·15英寸低音炮，强效低音可达36赫兹
采用高效数字D类功率放大器，最大声压级为131分贝，最大功率达1600瓦
采用优化的低音反射孔
DynXDSP具备四个应用预设（三个交叉频率，心形模式）
- 可切换信号极性和可调线路延迟（长达32.8英尺）
- 2 × 组合输入（插孔/XLR）， 2 × XLR 输出
- 坚固的0.71英寸胶合板外壳，带有坚固的前格栅
四个橡胶涂层铝制手柄，方便搬运
·带四个凹槽，方便安全堆叠
·M20螺栓可用于连接延长杆架
LDICOASUB18A
18英寸低音炮，强效低音可达29赫兹
采用高效数字D类功率放大器，最大声压级为133分贝，最大功率达2400瓦
采用优化的低音反射孔
DynXDSP具备四个应用预设（三个交叉频率，心形模式）
- 可切换信号极性和可调线路延迟（长达32.8英尺）
- 2 × 组合输入（插孔/XLR）， 2 × XLR 输出
·坚固的0.71英寸胶合板外壳，带有坚固的前格栅
四个橡胶涂层铝制手柄，方便搬运
·带四个凹槽，方便安全堆叠
·M20螺栓可用于连接延长杆架

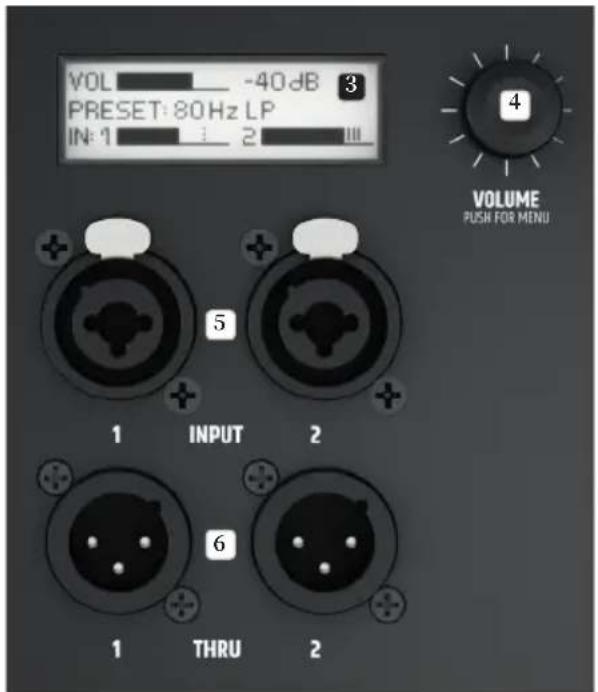

连接、控制和显示元件

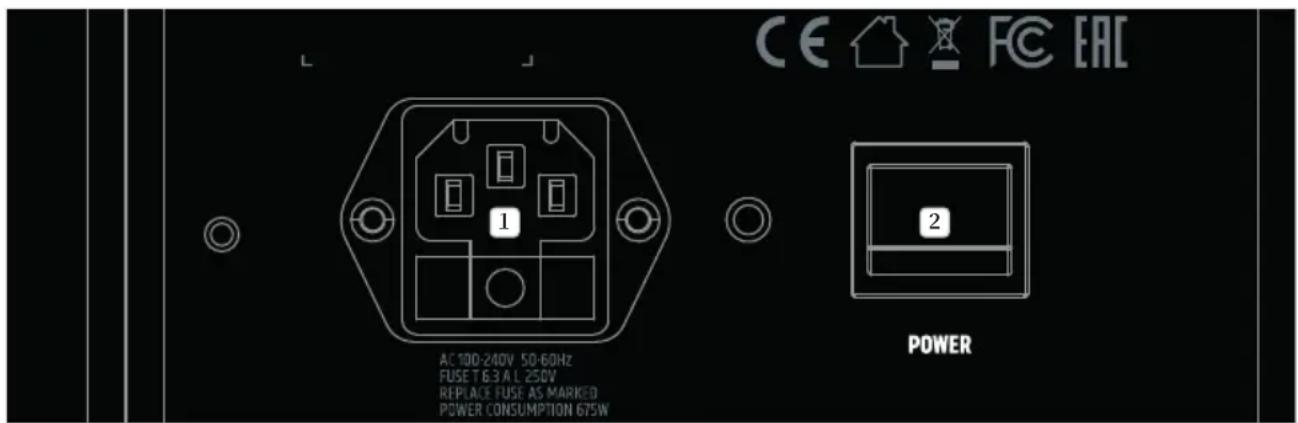

1 电源插座和保险丝座
带集成保险丝座的IEC电源插座。交付时包含适用的电源线
重要说明：只能用相同类型和相同值的保险丝进行更换。请注意外壳上的标示内容。如果保险丝反复跳闸，请联系授权服务中心。
2电源
开/关切换。扬声器应始终是信号链中最后被打开的设备，也应该是第一个被关闭的设备。

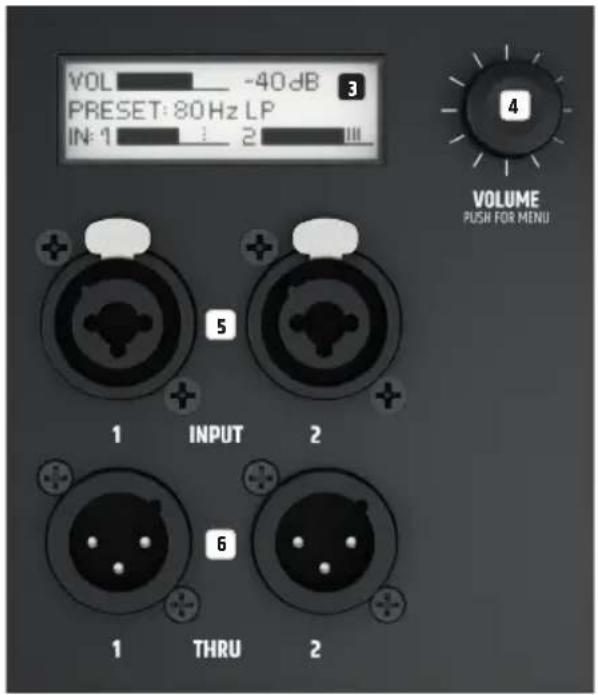

3 LC显示屏
多功能图形LC显示屏，用于显示主音量、DSP预置和主菜单中通道1和通道2的输入电平。“编辑”菜单中会显示菜单项子菜单项和相应的编辑选项。
4 音量/按压唤醒菜单
在主菜单中，可以通过转动旋转-按压编码器来调节主音量。按压旋转-按压编码器即可访问“编辑”菜单。通过旋转-按压编码器可浏览“编辑”菜单，调整系统设置，并更改相应菜单项中的值。
5 输入1-2
带XLR/插孔组合插座的平衡通道1和2线路输入，所连接的立体声信号在内部汇总为单声道。
6 直通1-2
带有公头3针XLR插座的平衡线路输出，用于转发线路输入信号。

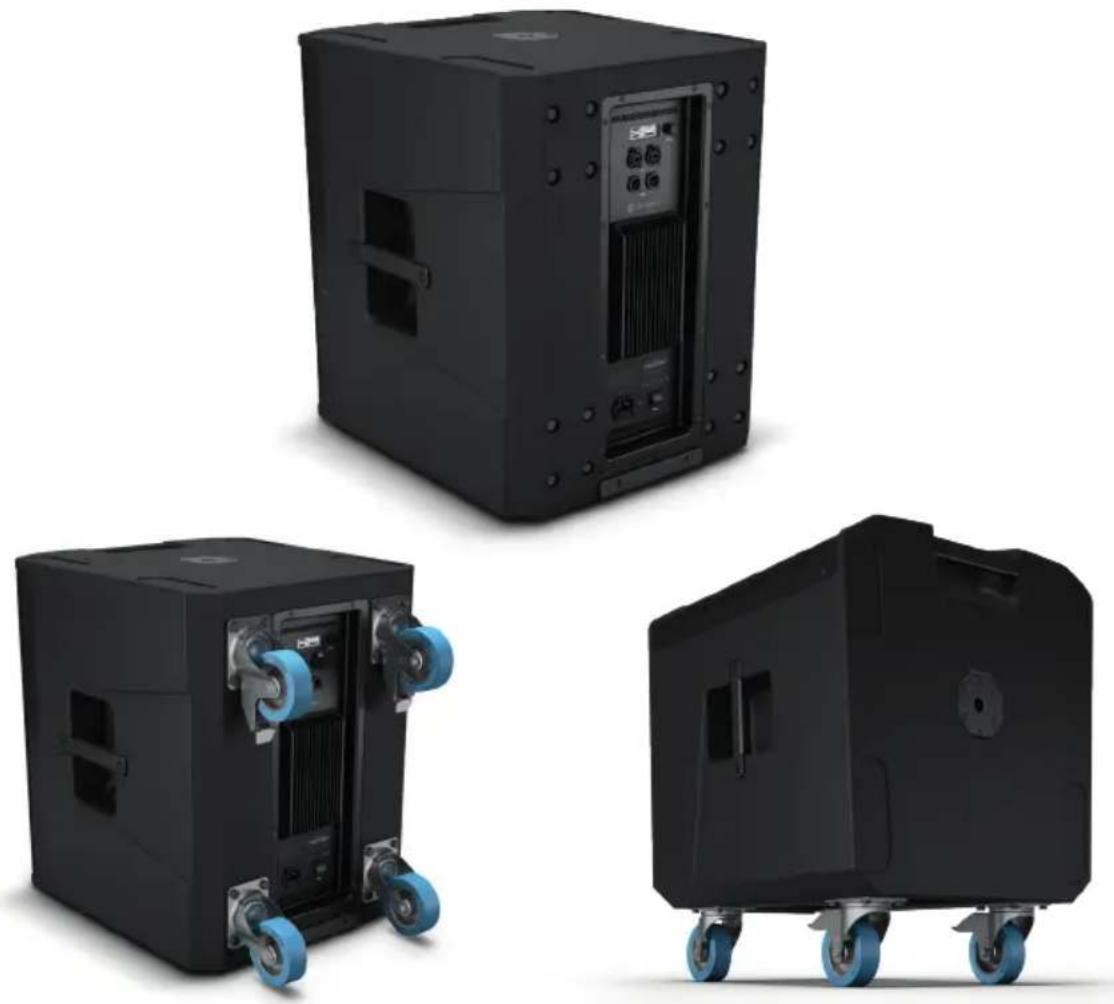

脚轮组件

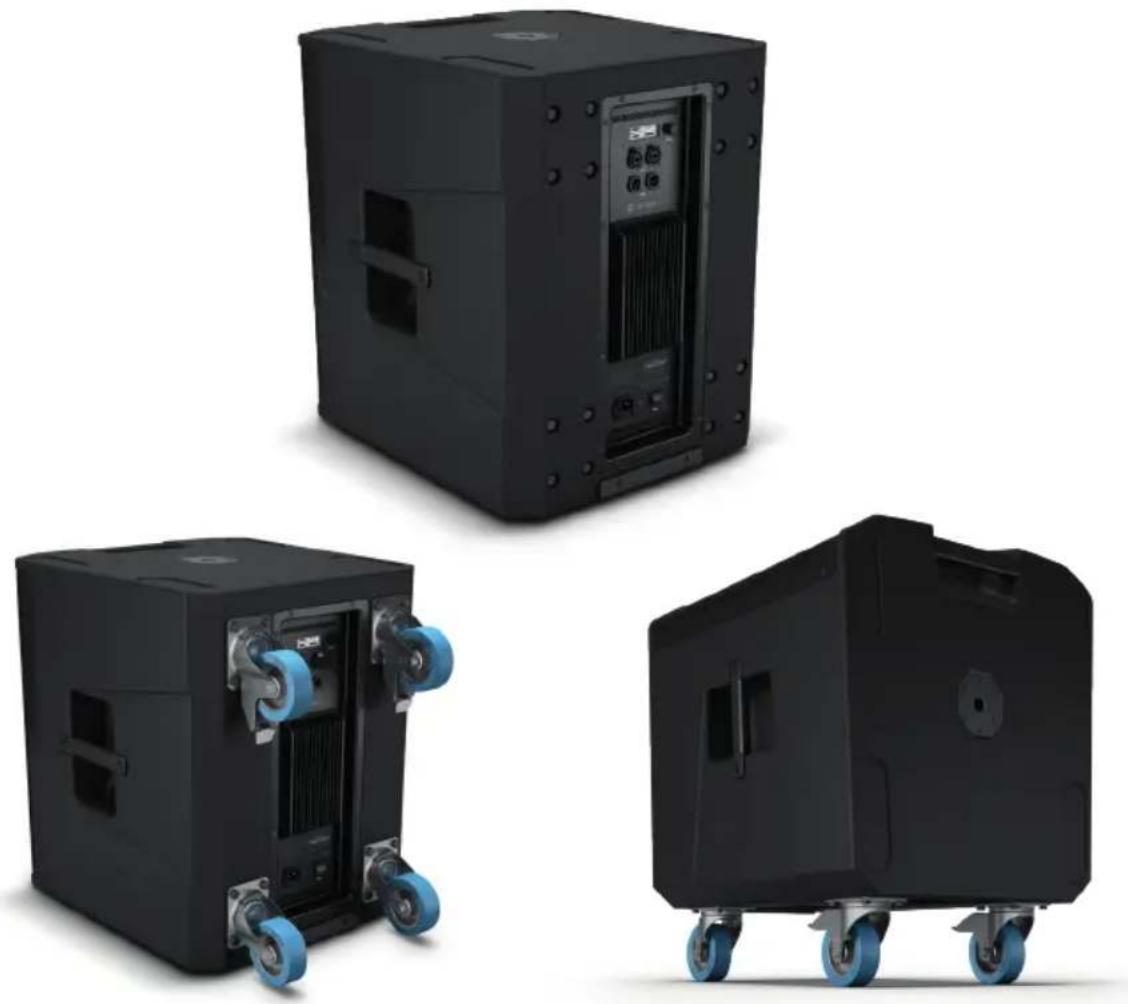

低音炮的背面可安装四个运输脚轮（可选件），每个脚轮都配有四个出厂紧固螺钉和凹槽。孔间距标准化。可通过adamhall.com查看各种可选脚轮
操作
注意：
将扬声器正确连接到电源并打开后，LD Systems徽标就会短暂显示在显示屏上。所有设置（如预设置和延迟）恢复到扬声器关闭前的状态。这个过程完成后，扬声器将准备就绪，通常需要一秒钟。

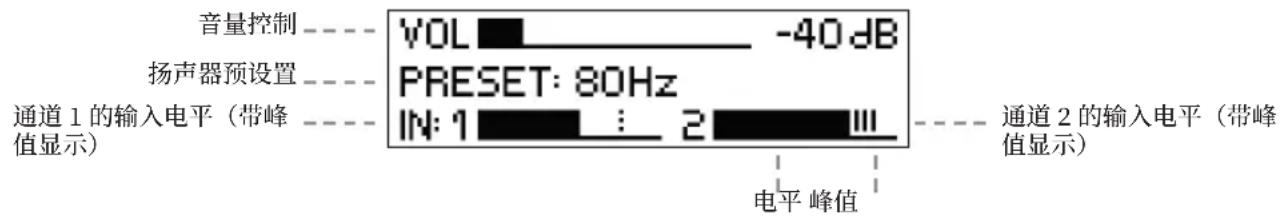

主菜单显示屏

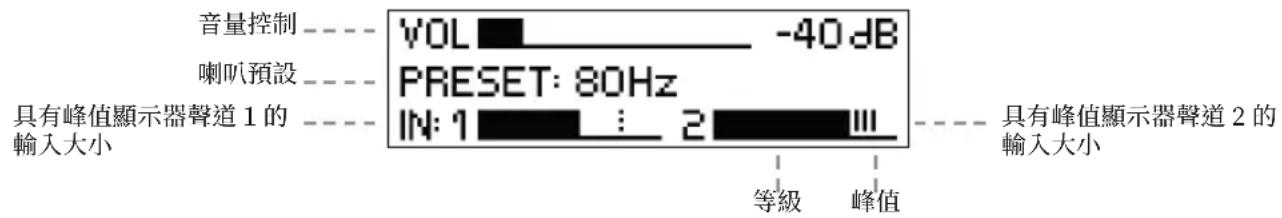

在常规操作中，主显示屏启用。它可显示主音量设置，启用的扬声器预设置，通道1和通道2输入电平的峰值显示（见图）。如果峰值显示显示输入信号过高，请降低源设备的输出电平（例如混频器）。
音量
在主菜单中，可以通过转动旋转-按压编码器（音量/按压菜单）来调节音量，范围是从-60分贝到+10分贝。转动编码器时，显示内容会自动改变为相应的符号（请参见下图）。闲置状态达约20秒后，主菜单将自动重新出现。按下编码器即可将显示切换到主菜单。

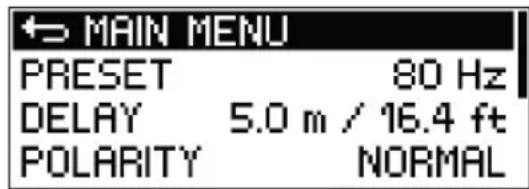

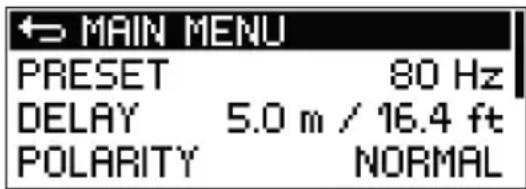

音频设置(AUDIO)
按下旋转-按压编码器进入主菜单，然后旋转编码器选择“AUDIO”菜单项（深色背景）。再次按压编码器访问了菜单，旋转编码器选择所需的子菜单项。按压编码器确认选择。
有关子菜单项及相关设置选项，请参阅下表
| 设置(更改值或状态=转动编码器,确认值或状态更改=按压编码器) | |||
| 主MAINMENU(主菜单) | 返回主菜单 | ||
| PRESET(预设置) | 扬声器预设置选项80 Hz低通 | 滤波器设置值 | 为80赫兹 |
| 100 Hz低通 | 滤波器设置值为100赫兹.在SATELLITE模式下与ICOA扬声器组合的最佳选择 | ||
| 120 Hz低通 | 滤波器设置值为120赫兹 | ||
| CARDIOID(心形) | 用于将同一型号的两个ICOA低音炮预设置为心形系统。将预设为心形的低音炮旋转180°,并将其放在主低音炮旁边。然后在主低音炮中选择扬声器预设置为100赫兹。两个低音炮的延迟时间、极性和音量设置都必须相同。 | ||
| DELAY(延迟) | 音频信号的时间延迟(0.32英尺至32英尺,0英尺=关闭,显示单位为米和英尺) | ||
| POLARITY(极性) | 设置极性NORMAL | (正向) | 正态极性 |
| INVERT-ED(反向) | 反向极性 | ||
在子菜单中选择主菜单（主菜单），然后按压编码器返回主菜单。在主菜单中选择 HOME（主页），然后按压编码器确认选择并返回主菜单。闲置约20秒后，将自动重新显示主菜单。

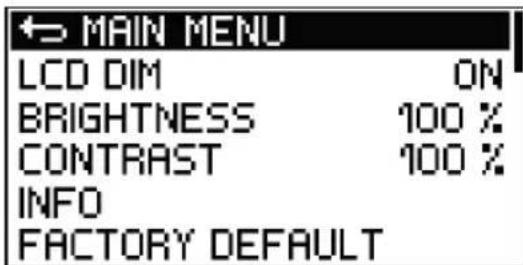

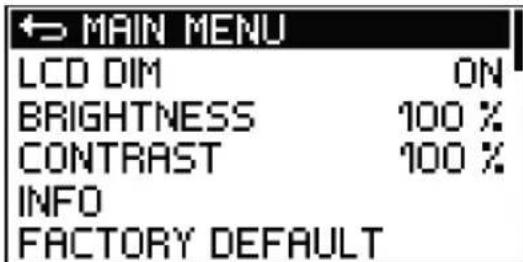

系统设置 (SETTINGS)
按下旋转-按压编码器进入主菜单，然后旋转编码器选择“ SETTINGS（设置）”菜单项（深色背景）。再次按压编码器访问子菜单，然后旋转编码器选择所需的子菜单项。按压编码器确认选择。
有关子菜单项及相关设置选项，请参阅下表：
| 设置(更改值或状态=转动编码器,确认值或状态更改或请求信息=按压编码器) | |||||
| 主MAINMENU(主菜单) | 返回主菜单 | ||||
| LCD DIM(LCD变暗) | 显示屏自动变暗 ON (开) 闲 | 置约20秒后,显示屏自动变暗。 | |||
| OFF(关) | 显示屏自动变暗功能已关闭 | ||||
| BRIGHT-NESS(亮度) | 设置显示屏亮度(0-100%) | ||||
| CONTRAST(对比度) | 设置显示屏对比度(0-100%) | ||||
| INFO(信息) | 显示型号和软件版本 | ||||
| FACTORYDEFAULT(出厂设置) | 恢复出厂设置(AUDIO+ SETTINGS)(音频+设置) | CANCEL(取消) | 取消重置 | ||
| RESET(重置)→ | SURE? (确定吗?) YES(确定) | 执行重置 | |||
| CANCEL(取消) | 取消重置 | ||||
在子菜单中选择 主 MAIN MENU（主菜单），然后按压编码器返回主菜单。在主菜单中选择 主 HOME（主页），然后按压编码器确认选择并返回主菜单。闲置约20秒后，将自动重新显示主菜单。

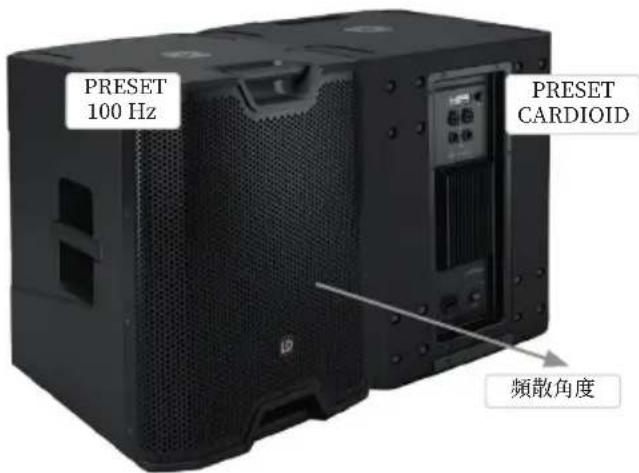

扬声器心形预设置是复杂的DSP设计，通过两个相同型号的LDICOA低音炮组合实现肾形辐射模式（心形声音辐射）。
与传统的低音炮设置相比，它具有以下优点：
- 反向衰减高达20分贝
在聆听区域中获得更精确的低音再现 - 防止后壁产生不必要的反射
·减少房间中的漫反射声音
消除舞台上恼人的低音频率 - 用于舞台扩声（监控）差异化声音模式
- 减少舞台麦克风产生的反馈

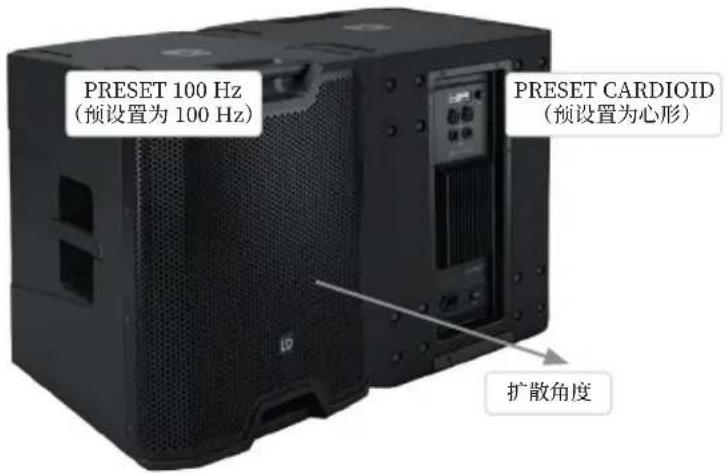

如图所示,将两个低音炮放在一起,将心形预设置的低音炮反向放置(参见下图)。为主低音炮选择预设置 100 赫兹,确保两个低音炮的延迟时间、极性和音量设置相同。
DSP是数字信号处理的英文缩写。DynX®包括限制器、均衡器(EQ)、压缩器和低通滤波器。采用数字信号处理可确保最佳的音频低音再现，实现最大清晰度，同时防止低音低音炮过载。
DYNX®DSP究竟有什么作用？
限制器功能可保护扬声器并防止过载引起的失真。因为极端信号峰值会自动受到限制，而不必降低主音量，所以低音炮允许系统在整体较高的声压下运行。多频段均衡器可处理整个低音范围，并优化低音炮的整体声音。

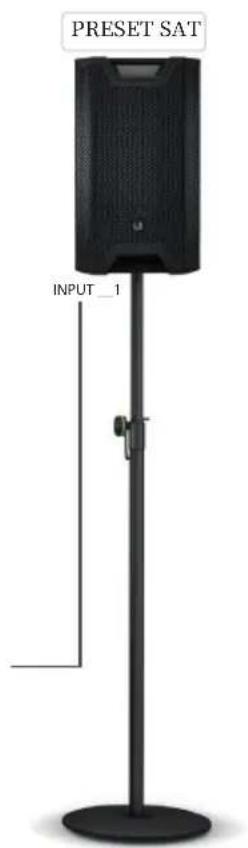

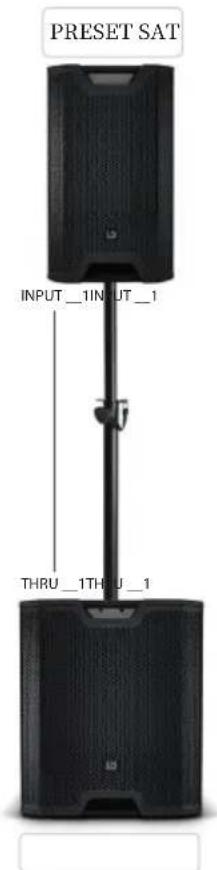

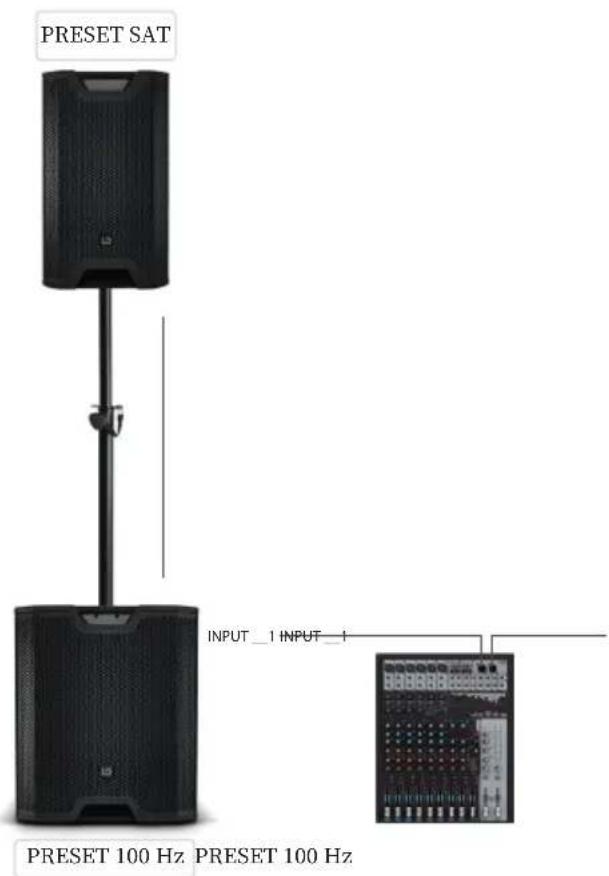

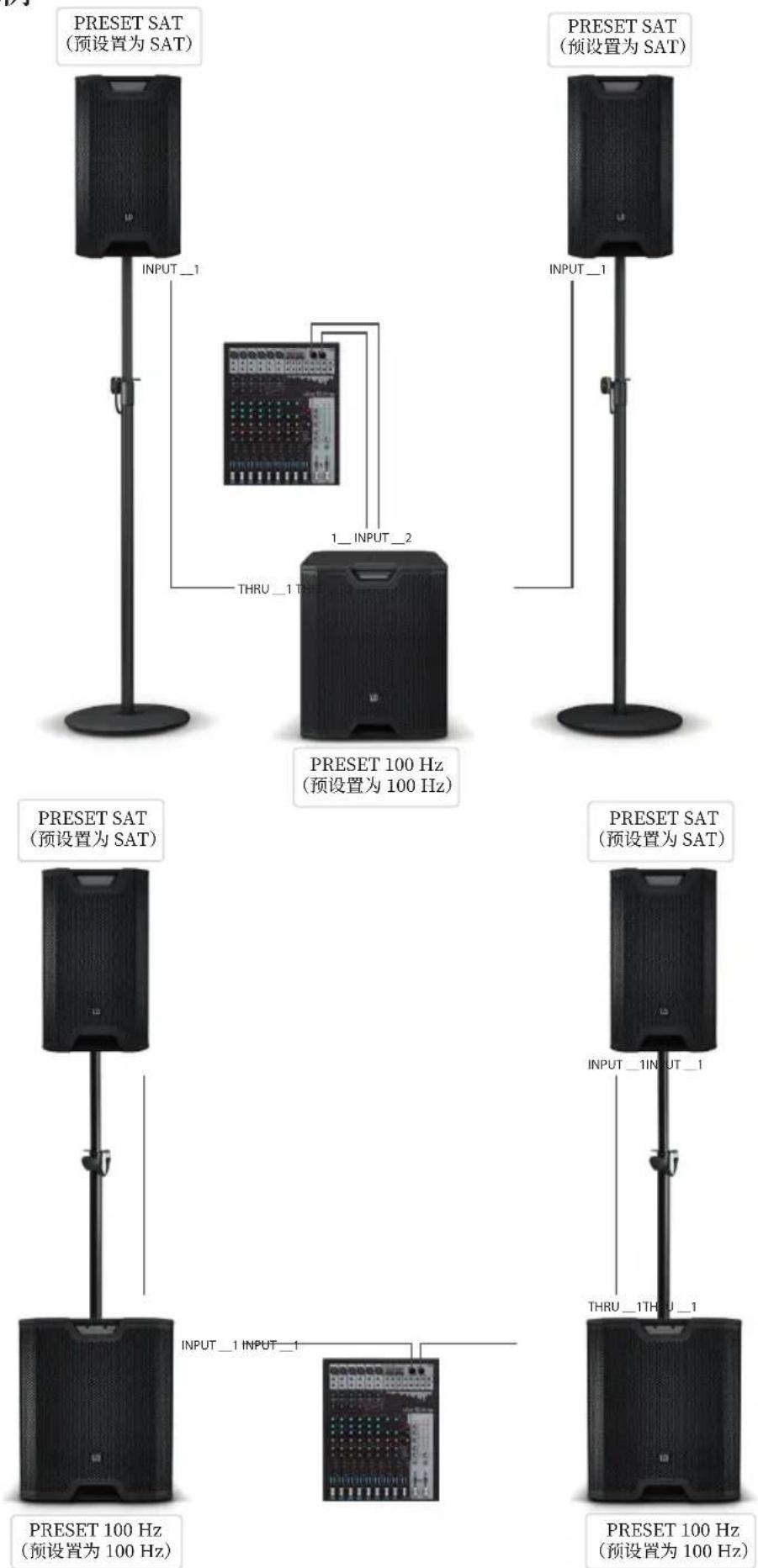

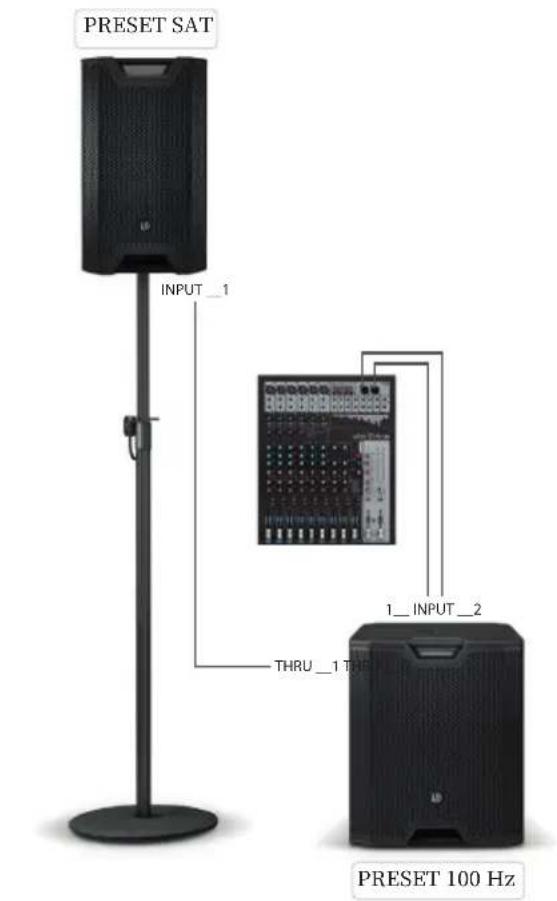

布线/接线示例
可选配件
LDICOASUB15PC-ICOASUB15A防护罩
LDICOASUB18PC-ICOASUB18A防护罩
技术规格
| 产品类型: PA 低音炮 | ||
| 类型: 现用 | ||
| 大型低音炮: 15" 18" | ||
| 大型低音炮: 381 mm 457,2 mm | ||
| 低音炮磁铁: 铁氧体 | ||
| 低音炮商标: 定制式 | ||
| 低音扬声器音圈: 3" 4" | ||
| 低音扬声器音圈: 76,5 mm 100 mm | ||
| 放大器: D类 | ||
| 功率(额定功率): 400 W | 600 W | |
| 功率(峰值): 1600 W | 2400 W | |
| 频率响应: 36 Hz - 预设置值 | 29 Hz - 预设置值 | |
| 最大声压级(峰值): 131 dB | 133 dB | |
| 防护电路: 峰值限制器、RMS限制器、振幅限制器、过热、过电压、过电流 | ||
| 输入阻抗: 18000欧姆 | ||
| 输入灵敏度: 0.3 V | ||
| 控制元件: 开/关切换,旋转-按压编码器 | ||
| 显示元件: 背光液晶 LC显示屏 | ||
| 线路输入: 2 | ||
| 线路输入连接: XLR/6,3 mm插孔组合式插座(平衡) | ||
| 线路输出: 2 | ||
| 线路输出连接: XLR | ||
| AD/DA转换器采样频率: 48 kHz | ||
| AD/DA转换器分辨率: 24比特 | ||
| 电源: SMPS | ||
| 工作电压: 100 V-240 V AC 50-60 Hz | ||
| 保险丝: T6.3AL 250 V | T8AL 250 V | |
| 能量功耗: 675 W | ||
| 环境温度(运行中): 0 - 40°C | ||
| 相对湿度: <60%(无冷凝) | ||
| 外壳材料: 0.71英寸多路通信 | ||
| 外壳设计: 低音反射 | ||
| 延长杆的安装法兰: M20内螺纹 | ||
| 尺寸(宽×高×深): 510 x 598 x 552 mm | 626 x 672 x 637 mm | |
| 重量: 32,5 kg | 44,3 kg | |
| 所含配件: 电源线 | ||
| 附加功能: 4个手柄-坚固的前格栅-可堆叠-DSP具备四个应用预设,延迟功能,极性可调 | ||
制造商声明
制造商质保与责任范围
我们当前适用的质保条款和责任范围请参见：https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf。有关售后服务事宜请联系：Adam Hall GmbH，Adam-Hall-Str.1，61267 Neu Anspach / 电子邮件：Info@adamhall.com / +49 (0)6081 / 9419-0。
废弃处理本产品的正确方法
（适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。请将本产品与其它废弃物分开处理，使其得到回收，促进可持续性经济循环。作为个人，您可通过出售该产品的经销商或通过相应的当地政府机构获取环保处理废弃物的相关信息。作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备废弃处理条件。本产品不得与其它商用垃圾一同丢弃。
注意：本设备已经过测试，符合FCC规则第15部分对B类数字设备的限制。这些限制旨在提供合理防护，防止居住场所的有害干扰。该设备会产生、使用和发射射频能量，如果不按照使用说明进行安装和操作，可能会对无线电通信产生有害干扰。但是，不保证特定装置中不会出现干扰。如本设备确实对无线电或电视机接收信号造成有害干扰（可以通过关闭和打开设备来确定），建议用户尝试使用以下一种或多种措施来消除干扰：
- 调整接收天线的方向或位置。
- 扩大设备与接收器之间的距离。
- 将设备电源线连接到与接收天线不同的电路插座上。
-咨询经销商或有经验的无线电/电视机技术人员以获得帮助。
CE符合性声明
Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：
无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代
低电压指令（2014/35/EU）
电磁兼容指令（2014/30/EU）
RoHS（2011/65/EU）（在电子电气设备中限制使用某些有害物质指令）
完整的符合性声明请参见www.adamhall.com。
您也可以发送邮件至info@adamhall.com询问信息。
EC符合性声明
Adam Hall GmbH有限公司特此声明，该无线电设备类型符合指令2014/53/EU。
要查看完整的欧盟符合性声明文档，请访问以下
网址：www.adamhall.com/compliance/
