用户手册 ICOA SUB 15 A LD Systems

安全须知 63 属性 65 连接、控制和显示元件 65 脚轮组件 66 操作 67 CARDIOID SET-UP（心形设置） 69 布线/接线示例 70 可选配件 71 技术规格 71 制造商声明 72

安全注意事項 73 摘要資訊 75 連線、控制和顯示元件 75 腳輪組件 76 操作 77 CARDIOID設定 79 鋪設纜線／配線範例 80 選擇性配件 81 技術規格書 81 製造商聲明 833 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

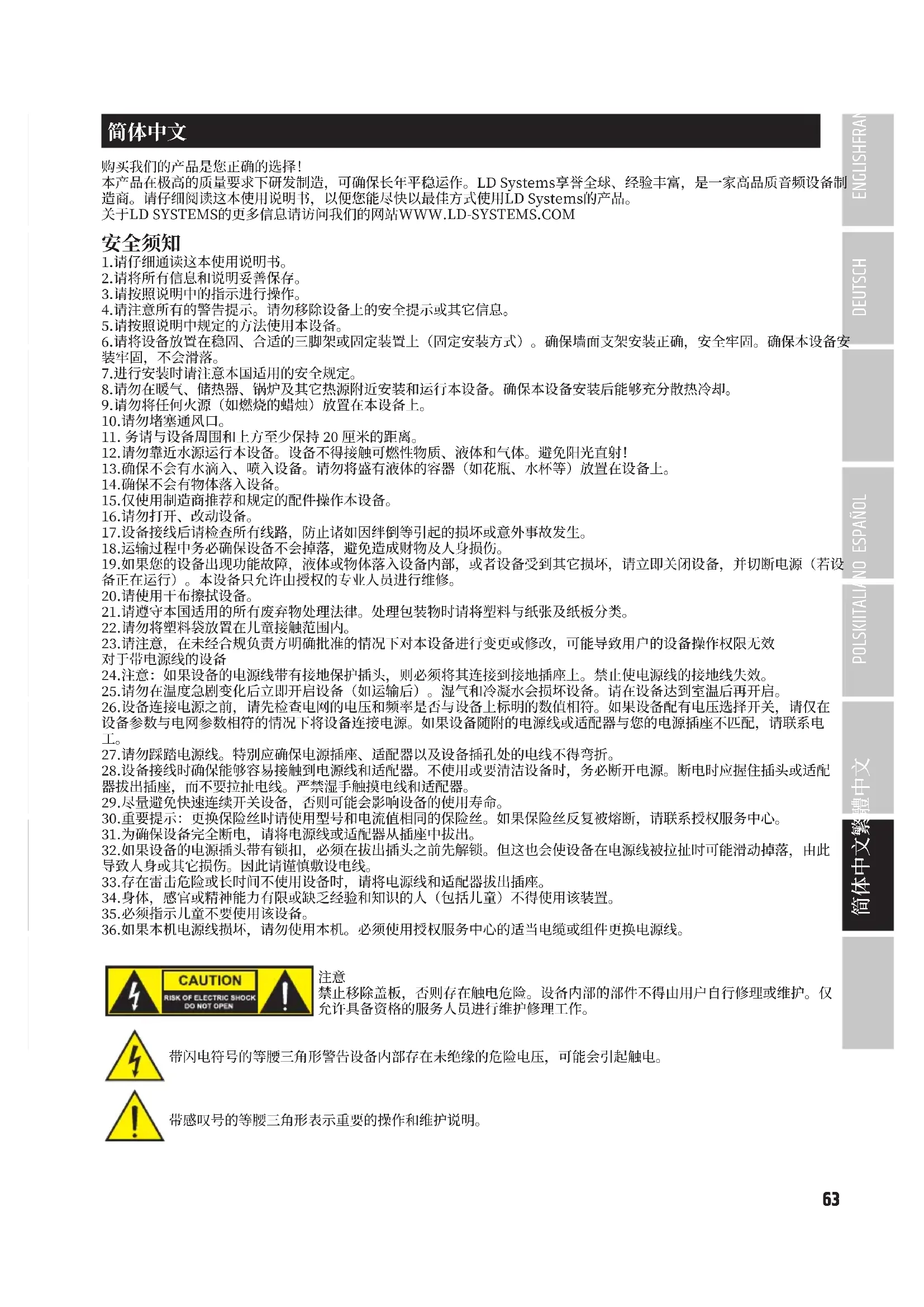

购买我们的产品是您正确的选择！ 本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制 造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。

关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM

1.请仔细通读这本使用说明书。 2.请将所有信息和说明妥善保存。 3.请按照说明中的指示进行操作。 4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息。 5.请按照说明中规定的方法使用本设备。 6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安

7.进行安装时请注意本国适用的安全规定。 8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。 9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。 10.请勿堵塞通风口。

11. 务请与设备周围和上方至少保持 20 厘米的距离。

12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！ 13.确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。 14.确保不会有物体落入设备。 15.仅使用制造商推荐和规定的配件操作本设备。 16.请勿打开、改动设备。 17.设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。 18.运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。 19.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（若设 备正在运行）。本设备只允许由授权的专业人员进行维修。 20.请使用干布擦拭设备。 21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。 22.请勿将塑料袋放置在儿童接触范围内。 23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效

24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。 25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。 26.设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在 设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电

27.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。 28.设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配 器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。 29.尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。 30.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。 31.为确保设备完全断电，请将电源线或适配器从插座中拔出。 32.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此 导致人身或其它损伤。因此请谨慎敷设电线。 33.存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。 34.身体，感官或精神能力有限或缺乏经验和知识的人（包括儿童）不得使用该装置。 35.必须指示儿童不要使用该设备。 36.如果本机电源线损坏，请勿使用本机。必须使用授权服务中心的适当电缆或组件更换电源线。

禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。仅 允许具备资格的服务人员进行维护修理工作。 带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压，可能会引起触电。 带感叹号的等腰三角形表示重要的操作和维护说明。64 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

警告！本设备可用于最高海拔2000米的高度。 警告！本设备不适用于热带气候地区。 注意音频设备的高音量！ 本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律 上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高 的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间 受到音量高于90dB的负荷。65 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

• 15 英寸低音炮，强效低音可达 36 赫兹，

• 采用高效数字 D 类功率放大器，最大声压级为 131 分贝， 最大功率达 1600 瓦

• DynX DSP 具备四个应用预设（三个交叉频率，心形模式）

• 可切换信号极性和可调线路延迟（长达 32.8 英尺）

• 2 × 组合输入（插孔/XLR）， 2 × XLR 输出

• 坚固的 0.71 英寸胶合板外壳，带有坚固的前格栅

• 18 英寸低音炮，强效低音可达 29 赫兹

• 采用高效数字 D 类功率放大器，最大声压级为 133 分贝， 最大功率达 2400 瓦

• DynX DSP 具备四个应用预设（三个交叉频率，心形模式）

• 可切换信号极性和可调线路延迟（长达 32.8 英尺）

• 2 × 组合输入（插孔/XLR）， 2 × XLR 输出

• 坚固的 0.71 英寸胶合板外壳，带有坚固的前格栅

带集成保险丝座的 IEC 电源插座。 交付时包含适用的电源线。 重要说明： 只能用相同类型和相同值的保险丝进行更换。 请注意外壳上的标示内容。 如果保险丝反复跳闸，请联系授权

开/关切换。 扬声器应始终是信号链中最后被打开的设备，也应该是第一个被关闭的设备。

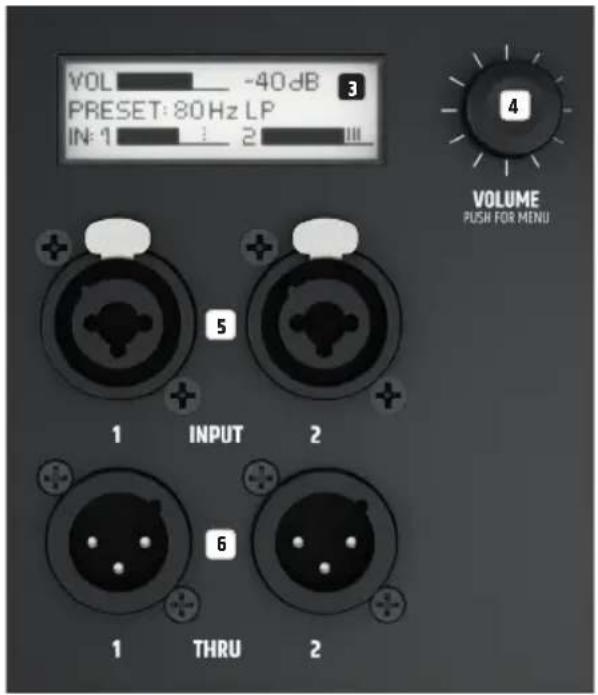

LC 显示屏 多功能图形 LC 显示屏，用于显示主音量、DSP 预置和主菜单 中通道 1 和通道 2 的输入电平。 “编辑”菜单中会显示菜单项、 子菜单项和相应的编辑选项。

音量 / 按压唤醒菜单 在主菜单中，可以通过转动旋转-按压编码器来调节主音量。 按压旋转-按压编码器即可访问“编辑”菜单。 通过旋转-按压 编码器可浏览“编辑”菜单，调整系统设置，并更改相应菜单项

输入 1–2 带 XLR / 插孔组合插座的平衡通道 1 和 2 线路输入，所连接 的立体声信号在内部汇总为单声道。

直通 1–2 带有公头 3 针 XLR 插座的平衡线路输出，用于转发线路输

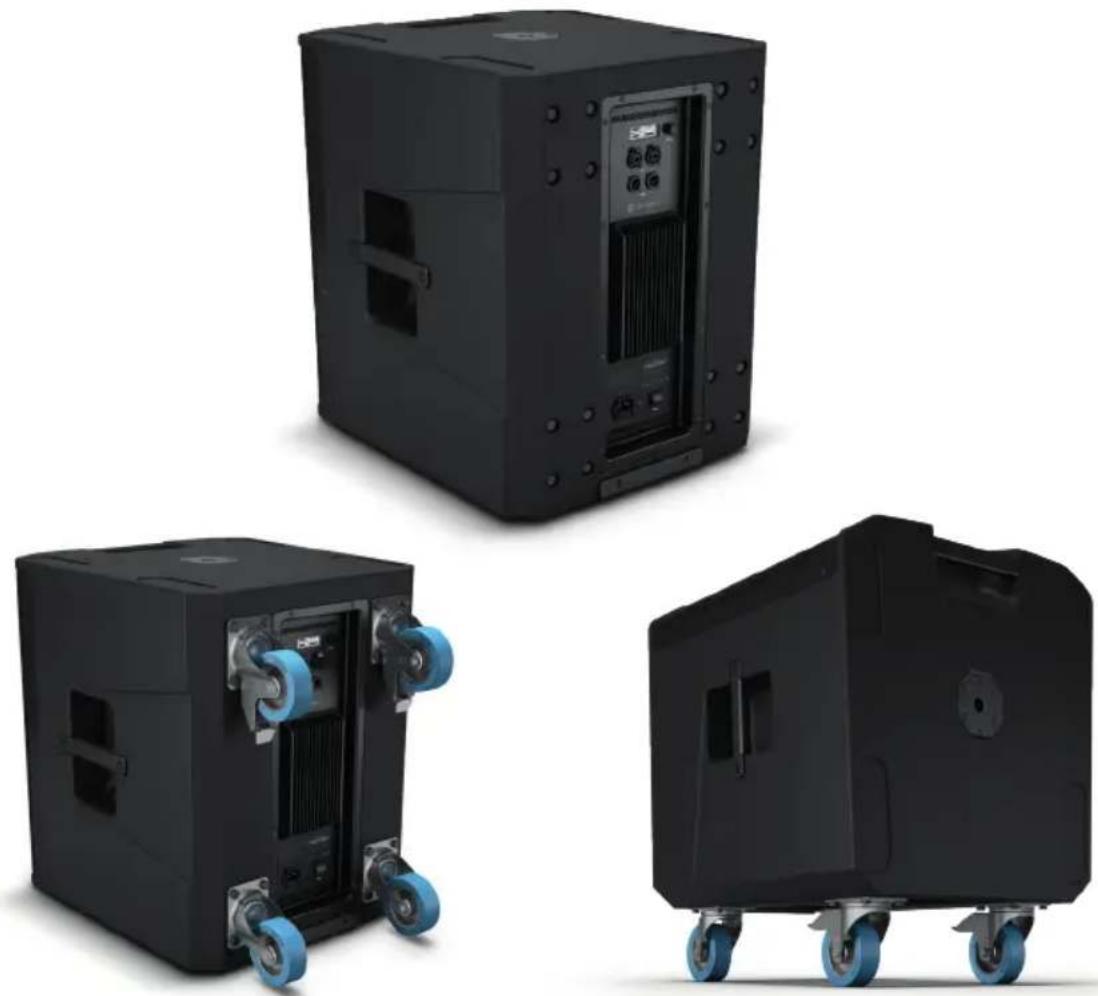

低音炮的背面可安装四个运输脚轮（可选件），每个脚轮都配有四个出厂紧固螺钉和凹槽。 孔间距标准化。 可通过 adamhall.com 查看各种可选脚轮

将扬声器正确连接到电源并打开后，LD Systems 徽标就会短暂显示在显示屏上。 所有设置（如预设置和延迟）恢复到扬 声器关闭前的状态。 这个过程完成后，扬声器将准备就绪，通常需要一秒钟。

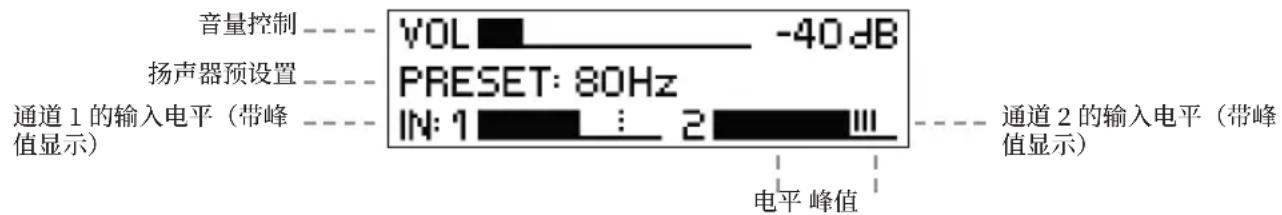

在常规操作中，主显示屏启用。 它可显示主音量设置，启用的扬声器预设置，通道 1 和通道 2 输入电平的峰值显示（见图） 。 如果峰值显示显示输入信号过高，请降低源设备的输出电平（例如混频器）。

在主菜单中，可以通过转动旋转-按压编码器（音量/按压菜单）来调节音量，范围是从 -60 分贝到 +10 分贝。 转动编码器 时，显示内容会自动改变为相应的符号（请参见下图）。 闲置状态达约 20 秒后，主菜单将自动重新出现。 按下编码器即可

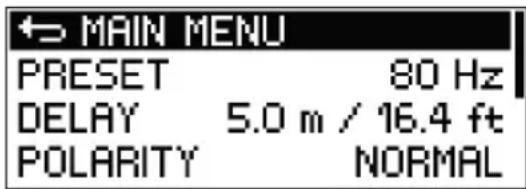

音频设置 (AUDIO) 按下旋转-按压编码器进入主菜单，然后旋转编码器选择“AUDIO”菜单项（深色背景）。 再次按压编码器访问子菜单，然后 旋转编码器选择所需的子菜单项。 按压编码器确认选择。 有关子菜单项及相关设置选项，请参阅下表。 设置 （更改值或状态 = 转动编码器，确认值或状态更改 = 按压编码器） MAIN MENU（主

扬声器预设置选项 80 Hz 低通滤波器设置值为 80 赫兹 100 Hz 低通滤波器设置值为 100 赫兹. 在 SATELLITE 模 式下与ICOA扬声器组合的最佳选择 120 Hz 低通滤波器设置值为 120 赫兹 CARDIOID

用于将同一型号的两个 ICOA 低音炮预设置为心形 系统。 将预设为心形的低音炮旋转 180°，并将其放在 主低音炮旁边。 然后在主低音炮中选择扬声器预设 置为 100 赫兹。 两个低音炮的延迟时间、极性和音量

DELAY（延迟） 音频信号的时间延迟（0.32 英尺至 32 英尺，0 英尺 = 关闭，显示单位为米和英尺） POLARITY

在子菜单中选择 MAIN MENU（主菜单），然后按压编码器返回主菜单。 在主菜单中选择 HOME（主页），然后按压

编码器确认选择并返回主菜单。 闲置约 20 秒后，将自动重新显示主菜单。

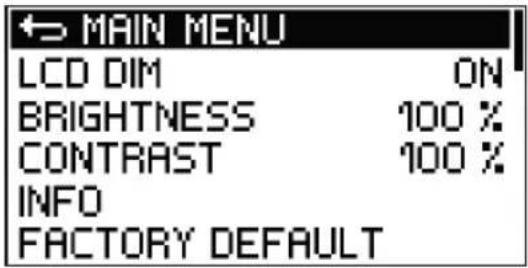

系统设置 (SETTINGS) 按下旋转-按压编码器进入主菜单，然后旋转编码器选择“SETTINGS（设置）”菜单项（深色背景）。 再次按压编码器访问子 菜单，然后旋转编码器选择所需的子菜单项。 按压编码器确认选择。 有关子菜单项及相关设置选项，请参阅下表： 设置 （更改值或状态 = 转动编码器，确认值或状态更改或请求信息 = 按压编码器） MAIN MENU

LCD DIM （LCD 变暗） 显示屏自动变暗 ON（开） 闲置约 20 秒后，显示屏自动变暗。 OFF

显示屏自动变暗功能已关闭 BRIGHT- NESS（亮度） 设置显示屏亮度 (0-100%) CONTRAST（

设置显示屏对比度 (0-100%) INFO（信息）

(AUDIO + SETTINGS)（音频 + 设置） CANCEL（

在子菜单中选择 MAIN MENU（主菜单），然后按压编码器返回主菜单。 在主菜单中选择 HOME（主页），然后按压编

码器确认选择并返回主菜单。 闲置约 20 秒后，将自动重新显示主菜单。69 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

扬声器心形预设置是复杂的 DSP 设计，通过两个相同型号的 LD ICOA 低音炮组合实现肾形辐射模式（心形声音辐射）。

与传统的低音炮设置相比，它具有以下优点：

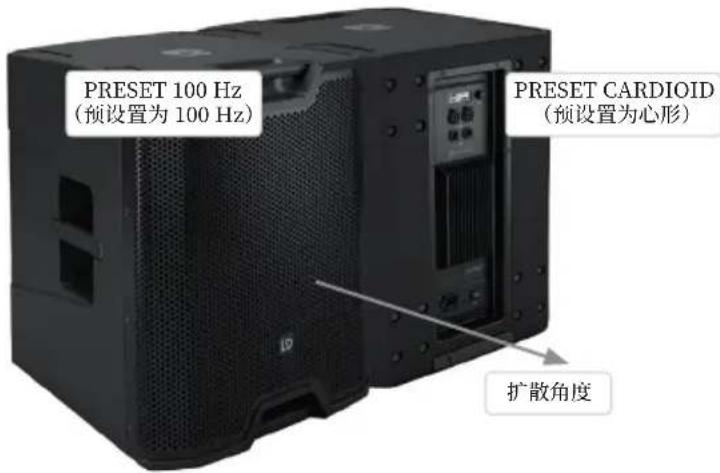

• 减少舞台麦克风产生的反馈 如图所示，将两个低音炮放在一起，将心形预设置的低音炮反向放置（参见下图）。 为主低音炮选择预设置 100 赫兹，确保 两个低音炮的延迟时间、极性和音量设置相同。

什么是 LD SYSTEMS DYNX® DSP？

DSP 是数字信号处理的英文缩写。 DynX® 包括限制器、均衡器 (EQ)、压缩器和低通滤波器。 采 用数字信号处理可确保最佳的音频低音再现，实现最大清晰度，同时防止低音低音炮过载。 DYNX®DSP 究竟有什么作用？ 限制器功能可保护扬声器并防止过载引起的失真。 因为极端信号峰值会自动受到限制，而不必降 低主音量，所以低音炮允许系统在整体较高的声压下运行。 多频段均衡器可处理整个低音范围， 并优化低音炮的整体声音。 PRESET 100 Hz （预设置为 100 Hz） PRESET CARDIOID

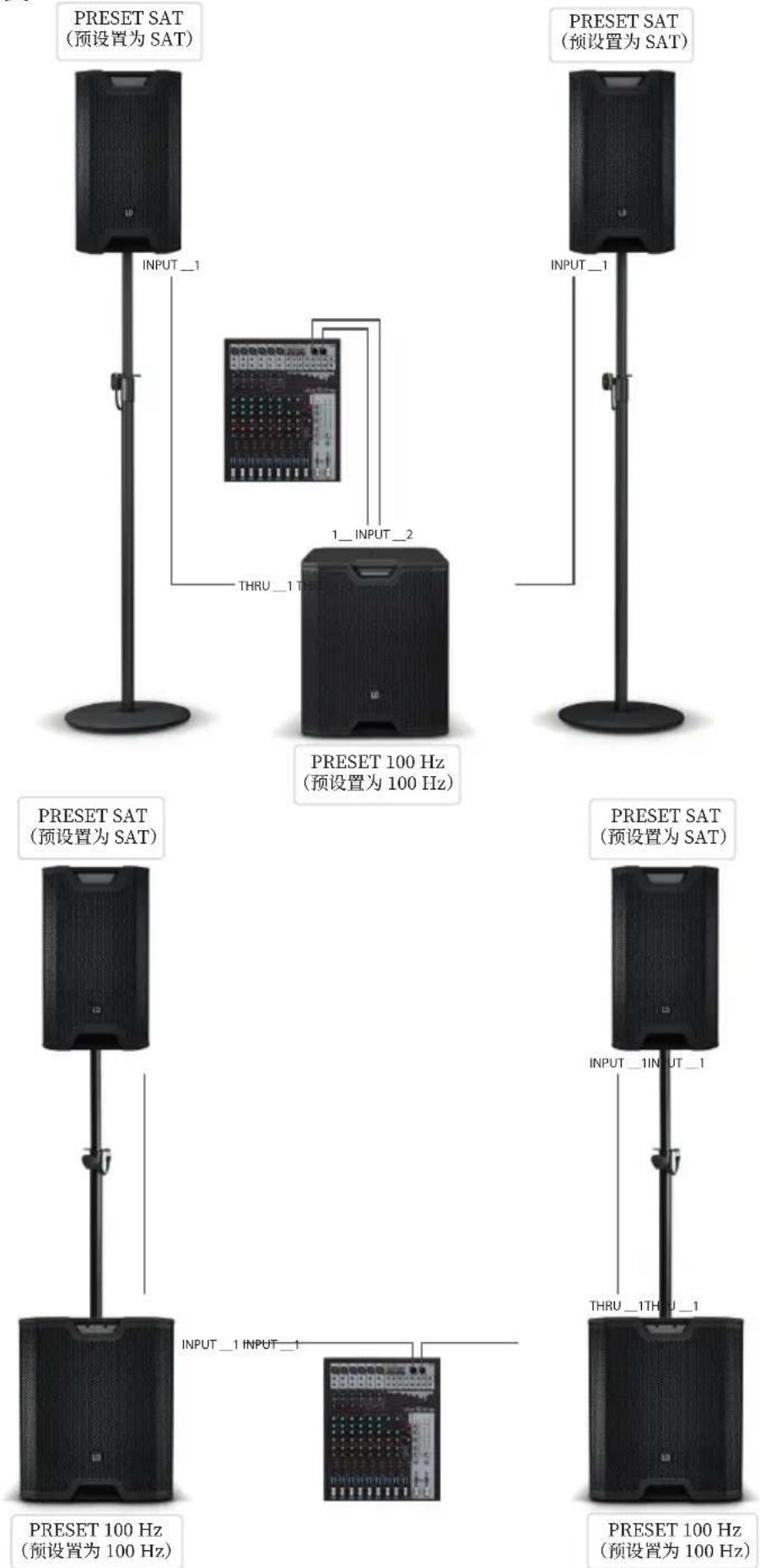

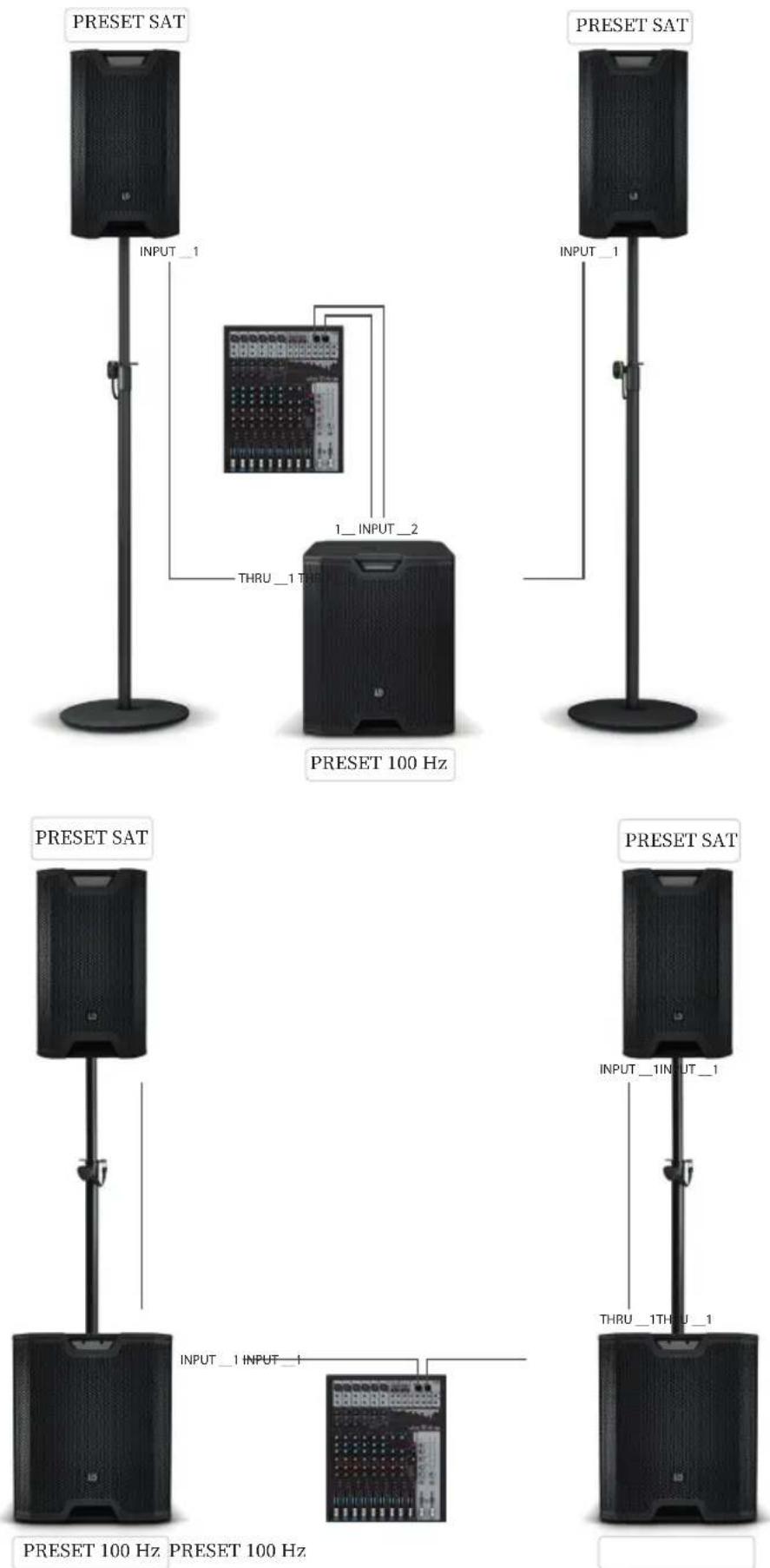

1__ INPUT __2 INPUT __1 INPUT __1 INPUT __1 INPUT __1 THRU __1 THRU __ 2 THRU __1THRU __1 INPUT __1INPUT __1 PRESET SAT （预设置为 SAT） PRESET SAT （预设置为 SAT） PRESET SAT （预设置为 SAT） PRESET SAT （预设置为 SAT） PRESET 100 Hz （预设置为 100 Hz） PRESET 100 Hz （预设置为 100 Hz） PRESET 100 Hz （预设置为 100 Hz）71 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

低音扬声器音圈： 3" 4" 低音扬声器音圈： 76,5 mm 100 mm 放大器： D 类 功率（额定功率）： 400 W 600 W 功 率（ 峰 值 ）： 1600 W 2400 W 频率响应： 36 Hz – 预设置值 29 Hz – 预设置值 最大 声压级（峰值）： 131 dB 133 dB 防护电路： 峰值限制器、RMS 限制器、振幅限制器、过热、过电压、过电流 输入阻抗： 18000 欧姆 输入灵敏度： 0.3 V 控制元件： 开/关切换，旋转-按压编码器 显示元件： 背光液晶 LC 显示屏 线路输入： 2 线路输入连接： XLR/6,3 mm 插孔组合式插座（平衡） 线路输出： 2 线路输出连接： XLR AD/DA 转换器采样频率： 48 kHz AD/DA 转换器分辨率： 24 比特 电源： SMPS 工作电压： 100 V–240 V AC 50–60 Hz 保险丝： T6.3AL 250 V T8AL 250 V 能量功耗： 675 W 环境温度（运行中）： 0 - 40°C 相对湿度： < 60%（无冷凝） 外壳材料： 0.71 英寸多路通信

附加功能： 4 个手柄 - 坚固的前格栅 - 可堆叠 - DSP 具备四个应用预设，

我们当前适用的质保条款和责任范围请参见：https://cdn-shop.adamhall.com/media/pdf/MANUFACTU- RERS-DECLARATIONS_LD_SYSTEMS.pdf。 有关售后服务事宜请联系：Adam Hall GmbH，Adam-Hall-Str. 1 ，61267 Neu Anspach / 电子邮件：[e-mail] / +49 (0)6081 / 9419-0。 废弃处理本产品的正确方法 （适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束 后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。 请将本产品与其它 废弃物分开处理，使其得到回收，促进可持续性经济循环。 作为个人，您可通过出售该产品的经销商或通过相应的当地政 府机构获取环保处理废弃物的相关信息。 作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备废弃处理条 件。 本产品不得与其它商用垃圾一同丢弃。 注意： 本设备已经过测试，符合 FCC 规则第 15 部分对 B 类数字设备的限制。 这些限制旨在提供合理防护，防止居住场所 的有害干扰。 该设备会产生、使用和发射射频能量，如果不按照使用说明进行安装和操作，可能会对无线电通信产生有害干 扰。 但是，不保证特定装置中不会出现干扰。 如本设备确实对无线电或电视机接收信号造成有害干扰（可以通过关闭和打 开设备来确定），建议用户尝试使用以下一种或多种措施来消除干扰： - 调整接收天线的方向或位置。 - 扩大设备与接收器之间的距离。 - 将设备电源线连接到与接收天线不同的电路插座上。 - 咨询经销商或有经验的无线电/电视机技术人员以获得帮助。 CE符合性声明 Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：

无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代

低电压指令（2014/35/EU） 电磁兼容指令（2014/30/EU） RoHS（2011/65/EU）（在电子电气设备中限制使用某些有害物质指令） 完整的符合性声明请参见www.adamhall.com。 您也可以发送邮件至[e-mail]询问信息。 EC符合性声明 Adam Hall GmbH有限公司特此声明，该无线电设备类型符合指令2014/53/EU。 要查看完整的欧盟符合性声明文档，请访问以下 网址：www.adamhall.com/compliance/73 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

首先祝賀您做出正確的選擇！ 本設備依照最高品質標準開發製造，確保長期工作而無故障。LD系統充分體現出我們作為高品質音頻產品製造商所具備 之聲譽和長期的經驗。請仔細閱讀本操作說明書，讓您儘快掌控您新的LD系統之使用。

有關LD系統之更多資訊，請存取我們網站：WWW.LD-SYSTEMS.COM

1.請仔細閱讀本手冊。 2.請將所有資訊和說明書妥善存放在安全之處。 3.請依照按照說明進行操作。 4.請注意所有警告事項。請勿從設備中去除任何安全說明或其他資料。 5.僅應依照設計用途使用本產品。 6.僅使用穩固、合適之三腳架（固定式安裝時）。確保牆壁式支架正確安裝並固定。確認設備牢固安裝，不會掉落。 7.在安裝期間應遵照您所在國家地區之安全法律規章。 8.請不要在靠近散熱器、電熱器、火爐或其他熱源處安裝或操作設備。確保設備的安裝方式，以便使其充分冷卻，並且不會

9.請不要將任何火源（例如：燃燒蠟燭）放置在設備上。 10.通風孔不得堵塞。 11.在裝置周圍和上方保持至少20公分距離。 12.請不要在水附近操作設備。請勿將本設備使用於接觸易燃材料、液體或氣體之處。應避免陽光直射！ 13.確保不會有滴水或濺水進入裝置。請不要在設備上裝有液體的容器（例如：花瓶或飲用器皿）。 14.請確保不會沒有物體可以落入設備。 15.僅使用製造商建議和提供的配件。 16.請勿打開設備，請勿變動設備。 17.設備連接之後，請檢查所有線纜，防止造成損壞或發生事故，例如絆倒。 18.在運輸時，請注意確保設備不會掉落，否則可能造成設備損壞和人身傷害。 19.若您的設備無法正常工作、有液體進入設備或掉入異物，或者設備因為其他原因已經損壞，應立即將其關閉，並從電源 插座上拔下（若為啟用的裝置）。此設備僅應由授權人員進行修理。 20.僅應使用乾布擦拭清潔此設備。 21.應遵守您當地適用的一切處置法規。處理包裝時，請將塑膠和紙或紙板分開。 22.塑膠袋必須存放於孩童無法接觸到之處。 23.請注意，未經負責合規方明確批准的更改或修改可能會導致使用者操作裝置之權利無效。 對於附帶電源連接的設備 24.注意：若設備電源線帶有保護接點，則應將其連接到帶保護接地導體之電源插座。切勿禁用電源線之保護導體。 25.若設備受到嚴重溫度波動之影響（例如：在運輸之後），請勿立即開啟設備。濕氣和冷凝會損壞設備。在已達到室溫之

26.在設備連接到電源插座之前，請先檢查電源的電壓和頻率是否與設備上顯示的數值相符。若設備上具有電壓選擇器開 關，僅當設備上的數值與電源值相符合之後，方可將設備連接到插座。若提供的電源線或附帶的電源變壓器不適合您的插 座，請與電子專業人員聯絡。 27.請勿踩踏電源纜線。確保帶電電纜不要扭結，特別是在電源插座和電源變壓器和設備插座之處。 28.設備接線時，應確保總是可以自由接入電源線或電源變壓器。不使用設備時，或者希望清潔設備時，應切斷設備電源。 應從插頭或電源變壓器上拔掉電源線和變壓器，不要從插座上拔下纜線。切勿用濕手觸碰電源線和電源變壓器。 29.如果可能的話，請盡量不要快速接通或切斷設備電源，否則會影響設備壽命。 30.重要提示：僅使用相同類型和額定值的保險絲來更換。若保險絲反覆燒斷，請聯絡授權服務中心。 31.若需將設備完全切斷電源，請將電源線或電源變壓器從牆壁插座上拔下。 32.若設備上配有可鎖定的電源連接器，僅當相應的設備插頭解鎖後，方可將其拔下。但是，在拉動電源線時會導致設備滑 落或傾倒，造成人員傷害或其他損壞之危險。請小心佈放纜線。 33.若存在閃電危險時，或者長時間不使用設備時，應從牆壁上插座斷開電源線和電源變壓器。 34.身體，感官或精神能力有限或缺乏經驗和知識的人（包括兒童）不得使用該裝置。 35.必須指示兒童不要使用該設備。 36.如果本機電源線損壞，請勿使用本機。必須使用授權服務中心的適當電纜或組件更換電源線。

切勿取下蓋板，否則會有觸電危險。設備內沒有可由操作者修理或維護之部件。只有 合格之維修人員方可執行維護和維修作業。 帶有閃電圖示之等邊三角形警告標誌，表示設備內部具有未經絕緣的危險電壓，可能會導致觸電危險。 帶有驚嘆號之等邊三角形標誌，表明重要的操作和維護說明。74 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

警告！本設備僅適合用於海拔高度不超過2000公尺之處。 警告！本設備不適合用於熱帶氣候。 注意：本設備為高音量音訊產品！ 本設備用於專業用途。將本設備用於商業用途時，務必遵守您所在國家和地區相關事故防範法律法規。作為製造商，Adam Hall有義務明確告知使用者可能面臨的健康損害風險。高音量及持續收聽可能會損傷聽力：使用本產品過程中，會產生很 高的聲壓，可能對藝術表演者、員工、觀眾之聽力產生不可逆的損傷。避免長時間暴露於90分貝以上的高音量電平環境。75 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

• 可作為強大低音的15吋超低音喇叭，頻率可達36赫茲（Hz）

• 最高聲壓級（SPL）為131分貝（dB）、尖峰功率為1600瓦特（Watt），歸功於高效的數位D類功率放大器

• 包含四種應用預設（三種交越頻率、心形模式）的DynX數位訊號處理（DSP）

• 可切換的訊號極性，以及最長可達32.8英尺的可調整線路延遲

• 2×並聯輸入（插口／XLR）、2×XLR輸出

• 結實的0.71吋膠合板外殼，具有堅固耐用的前散熱格柵

• 可附加延伸支架的M20螺紋 LDICOASUB18A

• 可作為強大低音的18吋超低音喇叭，頻率可達29赫茲（Hz）

• 最高聲壓級（SPL）為133分貝（dB）、尖峰功率為2400瓦特（Watt），歸功於高效的數位D類功率放大器

• 包含四種應用預設（三種交越頻率、心形模式）的DynX數位訊號處理（DSP）

• 可切換的訊號極性，以及最長可達32.8英尺的可調整線路延遲

• 2×並聯輸入（插口／XLR）、2×XLR輸出

• 結實的0.71吋膠合板外殼，具有堅固耐用的前散熱格柵

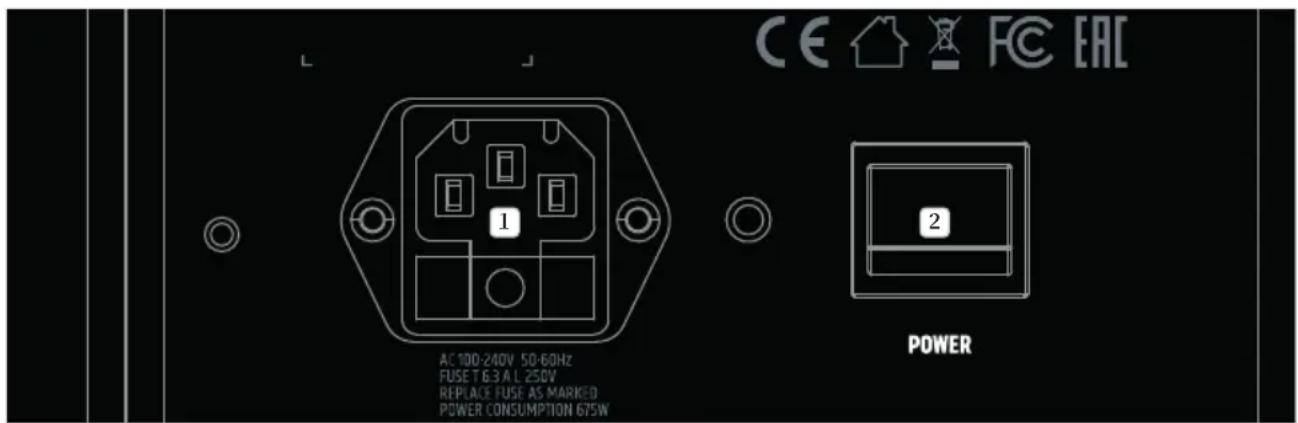

符合國際電工委員會（IEC）標準的電源插座，具有整合式保險絲座。內含合適的電源線。 重要注意事項：僅可使用相同類型和數值的保險絲更換。請注意外殼的文字記載。如果保險絲反覆跳開，請與授權服務

開／關切換。喇叭應為訊號鏈中最後開啟的裝置，並為最先關閉的裝置。

多功能繪圖型液晶顯示器，可顯示主音量、數位訊號處理 （DSP）預設，以及主功能表聲道1和2的輸入大小。功能表 項目、子功能表項目和對應的編輯選項，顯示於編輯功能表。

音量／按下以叫出功能表 在主功能表中，轉動旋轉—按壓式編碼器可調整主音量。按下 旋轉—按壓式編碼器可存取編輯功能表。使用旋轉—按壓式 編碼器，可瀏覽編輯功能表、調整系統設定，以及變更各功能

輸入 1–2 平衡的聲道1和2線路輸入，具有XLR／插口並聯插座，已連 線的立體聲訊號在內部被匯集為單聲道。

接通 1–2 平衡的線路輸出，具有公3-pinXLR插座，可傳輸線路輸出

重低音喇叭的背面經過設計，可附加四個選擇性搬運腳輪，每個腳輪配備四個工廠出貨的固定螺絲，並可嵌入。孔距已標 準化。可前往adamhall.com查看各種腳輪

一旦喇叭正確連接至電源並開啟，LD系統標誌將短暫出現在顯示器上。所有設定（如預設和延遲）將恢復為關閉喇叭之 前的狀態。喇叭在完成此過程之後即可使用，這通常只需一秒鐘。

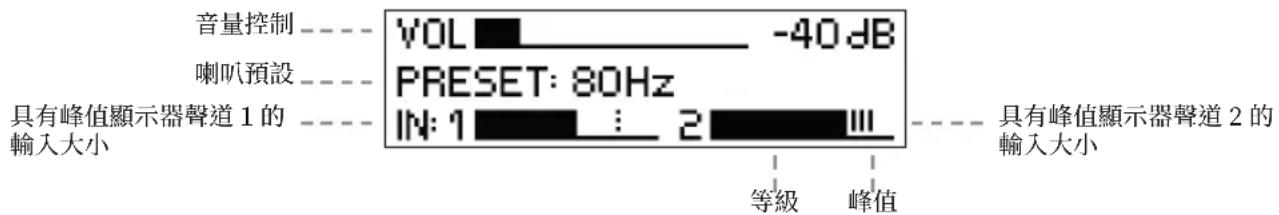

主顯示器在正常操作時啟動。它顯示主音量設定、已啟用的喇叭預設，以及具有峰值顯示器的聲道1和2之輸入大小（如 圖）。如果峰值顯示器顯示輸入訊號太高，降低來源裝置的輸出等級（如混音器）

在主功能表中，將旋轉—按壓式編碼器（功能表的音量／按壓）從-60轉動至+10分貝（dB），可直接調整音量。旋轉編碼 器時，顯示器自動變成對應的符號（如下圖）。主功能表將在閒置約20秒後自動重新出現。立即按下編碼器，將顯示器變

音 訊 設 定（ A U D I O ） 按下旋轉—按壓式編碼器可存取主功能表，接著轉動編碼器可選取功能表AUDIO項目（深色背景）。再次按下編碼器可存 取子功能表，接著轉動編碼器可選取想要的子功能表項目。按下編碼器以確認選項。 關於子功能表項目和相關設定選項，請參考以下表格。 設定（變更數值或狀態=轉動編碼器，確認數值或狀態變更=按下編碼器） MAIN MENU

喇叭預設選項 80Hz 80赫茲（Hz）的低通濾波器 100Hz 100赫茲（Hz）的低通濾波器.在 SATELLITE 模式 下与ICOA扬声器组合的最佳选择 120Hz 120赫茲（Hz）的低通濾波器 CARDIOID 設定兩個相同型號的ICOA重低音喇叭，以預設為 心形系統。將預設為心形的重低音喇叭旋轉180°， 並將其置於主重低音喇叭旁。接著在主重低音喇叭 選取喇叭預設100赫茲（Hz）。兩個重低音喇叭的延 遲時間、極性和音量設定必須相同。 DELAY 音訊訊號的時間延遲從0.32英尺提高至32英尺（0英尺=關閉，以公尺和英尺顯示） POLARITY 設定極性 NORMAL 正常極性 INVERTED 反向極性 在子功能表中，選取MAINMENU並按下編碼器，以返回主功能表。在主功能表中，選取HOME並按下編碼器，以確 認該選項並返回主功能表。主功能表將在閒置約20秒後自動顯示。

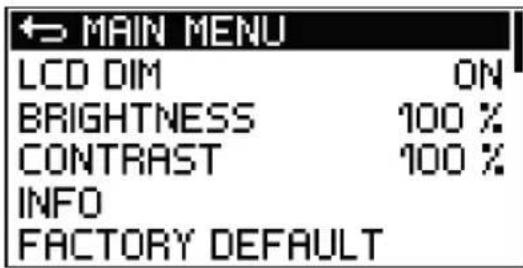

系統設定（SETTINGS） 按下旋轉—按壓式編碼器可存取主功能表，接著轉動編碼器可選取功能表SETTINGS項目（深色背景）。再次按下編碼器 可存取子功能表，接著轉動編碼器可選取想要的子功能表項目。按下編碼器以確認選項。 關於子功能表項目和相關設定選項，請參考以下表格： 設定（變更數值或狀態=轉動編碼器，確認數值或狀態變更或要求資訊=按下編碼器） MAIN MENU

LCD DIM 顯示器自動變暗 ON 顯示器在閒置約20秒後變暗 OFF 關閉顯示器自動變暗 BRIGHT- NESS 設定顯示器亮度（0–100%） CONTRAST 設定顯示器對比（0–100%） INFO

CANCEL 取消重設 在子功能表中，選取MAINMENU並按下編碼器，以返回主功能表。在主功能表中，選取HOME並按下編碼器，以確 認該選項並返回主功能表。主功能表將在閒置約20秒後自動顯示。79 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

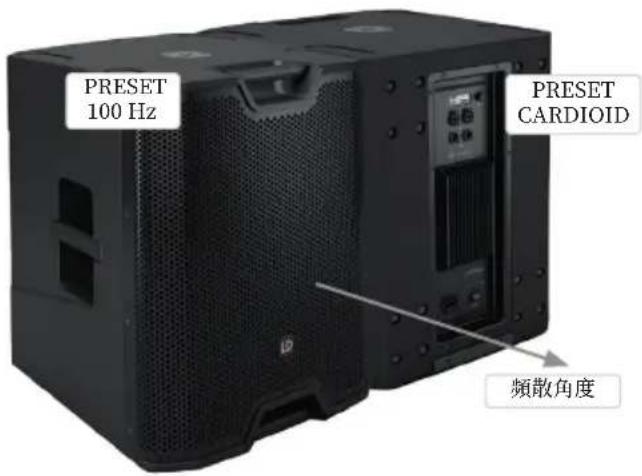

CARDIOID設定 喇叭心形預設為複雜的數位訊號處理（DSP）程式設計，這讓腎形輻射方向圖（心形聲音輻射）能夠被相同型號的兩個LD ICOA重低音喇叭組合完成。 相較於傳統的重低音喇叭設定，此設定提供下列優點：

• 降低因舞台麥克風所產生的噪聲 如圖所示，將兩個重低音喇叭彼此並排放置，將具有心形預設的重低音喇叭向後（如下圖）。為向前的主重低音喇叭選取 100 赫茲（Hz）預設，並確認兩個重低音喇叭的延遲時間、極性和音量設定相同。

DSP是數位訊號處理的首字母縮寫。DynX®包括限制器、等化器（EQ）、音量壓縮器和低通濾波 器。數位訊號處理確保最佳音訊低音重現的最大清晰度，同時避免重低音喇叭過載。 DYNX® DSP 究竟有何作用？ 限制器功能保護喇叭，並預防因過載所造成的失真。重低音喇叭讓系統可以在整體較高的聲壓時 操作，因為極端訊號峰值被自動限制，所以不必降低主音量。多頻帶等化器（EQ）處理整個低音範 圍，並將重低音喇叭的全音域最佳化。 PRESET 100Hz PRESET CARDIOID 頻散角度80 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

低音喇叭音圈： 3吋 4吋 低音喇叭音圈： 76,5mm 100mm 放大器： D類 電源（有效值）： 400瓦特（W） 600瓦特（W） 電源（峰值）： 1600瓦特（W） 2400瓦特（W） 頻率響應： 36赫茲（Hz）依預設不同 29赫茲（Hz）依預設不同 最大聲壓級（峰值）： 131分貝（dB） 133分貝（dB） 防護電路： 峰值限制器、有效值（RMS）限制器、振幅限制器、過熱、過量電壓、過量電流 輸入阻抗： 18千歐姆（kOhm） 輸入靈敏度： 0.3伏特（V） 控制元件： 開／關切換、旋轉—按壓式編碼器 顯示元件： 背光液晶顯示器 線路輸入： 2 線路輸入連線： XLR/0.24吋插口混合插座（平衡） 線路輸出： 2 線路輸出連線： XLR 類比數位／數位類比（AD/ DA）轉換器取樣頻率： 48千赫茲（kHz） AD/DA轉換器解析度： 24位元 電源供應： 交換式電源（SMPS） 運轉電壓： 100V–240VAC50–60Hz 保險絲： T6.3AL250V T8AL250V 電力消耗： 675瓦特（W） 環境溫度（運作中）： 0-40°C 相對溼度： <60%（無凝結） 外殼材質： 0.71吋多路通訊

延伸支架的安裝凸緣： M20內螺紋 尺寸（寬×高×深）： 510x598x552mm 626x672x637mm 重 量： 32,5kg 44,3kg

其他功能： 4個把手—堅固耐用的前散熱格柵—可堆放—包含4種預設的DSP、 延遲功能和可調整的極性82 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

我們目前的保護條件和責任限制，請查閱：https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DEC- LARATIONS_LD_SYSTEMS.pdf。在服務情況下，請聯絡：AdamHallGmbH,Adam-Hall-Str.1,61267Neu Anspach/電郵：[e-mail]/+49(0)6081/9419-0。

（適用於歐盟和其他歐洲國家的垃圾分類系統）產品或相關文件上之此標誌表示此裝置不得在產品壽命結束時與一 般生活垃圾一同處置，應避免由於不受控制的廢棄物造成環境破壞或人身傷害。請將此產品獨立於其他垃圾加以處 置，並重新利用，促進可持續之經濟發展。作為私人客戶，您在購買產品之零售商處，或者透過所在地區地方當局，可獲取 有關保護環境的處置方案之資訊。作為商業使用者，請聯絡您的供應商，並檢查合約協定的裝置處置條件。此產品不得與 其他商業垃圾一起處置。 註：此設備經測試，證明符合FCC規則第15部分中關於B類數位裝置的限制。此類限制旨在針對住宅裝置中的有害干 擾提供合理保護。此設備會產生、使用並散發無線電波能量，若未依照說明進行安裝和使用，對無線電通訊可能會造成有 害干擾。但是，這不能保證在特定安裝設備中不會發生干擾。若此設備確實對無線電或電視接收造成有害干擾（可以透過 開啟和關閉設備來確定），則建議使用者嘗試以下一種或多種措施來糾正干擾： —重新調整接收天線或變換位置。 —增加設備和接收器之間的距離。 —將設備連接到與接收器不同電路的插座上。 —諮詢經銷商或經驗豐富的廣播/電視技術人員，以尋求支援。 CE 認證 AdamHallGmbH特此聲明此產品符合以下指令（若適用）：

R&TTE（1999/5/EC）或2017年6月起RED（2014/53/EU）

低電壓指令（2014/35/EU） EMC指令（2014/30/EU） RoHS（2011/65/EU） 完整的合規聲明請查閱：www.adamhall.com。 此外，您也可以經由[e-mail]索取。 EC合規聲明 AdamHallGmbH特此聲明，此無線電裝置類型符合2014/53/EU指令。 若需完整版歐盟合規聲明，請登錄以下 互聯網地址：www.adamhall.com/compliance/Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: [phone] | adamhall.com LD-SYSTEMS.COM REV: 04
