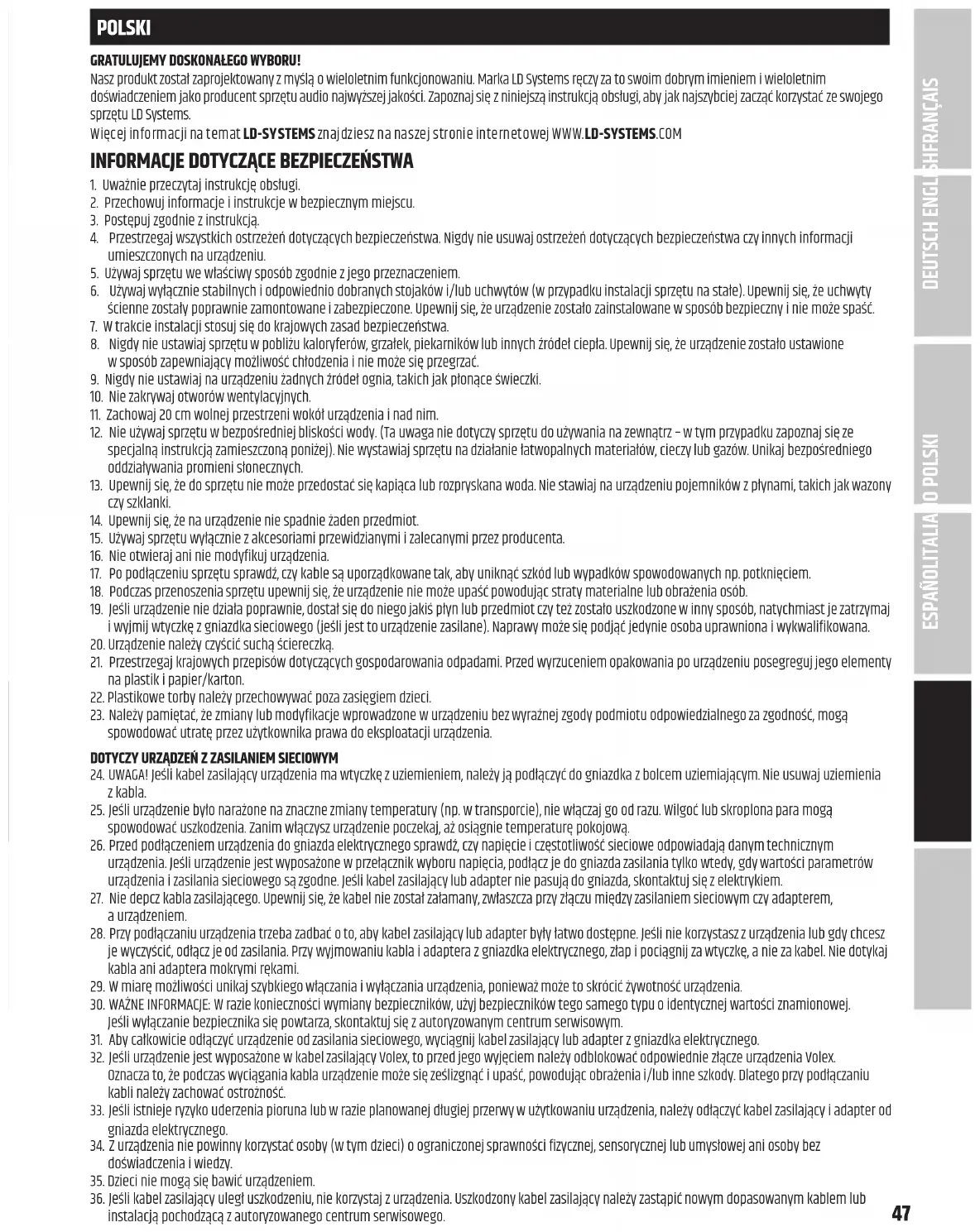

INSTRUKCJA OBSŁUGI DQOR 5 W LD Systems
Nasz produkt zostal zaprojektowy z mylsz o wieloletnim fungcjonowaniu. Marka LD Systems reczy za to swoim dobrym imieniem i wieloletnim doswiadczemien jak producercent sprzetu audio najwyszzej jakosci. Zapoznaj sie z niniejsza instrukcja obstugi, aby jak najszybciej zaczac korzystac ze swejego sprzetu LD Systems.
Wiecej informaci na temat LD-SYSTEMS znajdziesz na naszej stronie internetowej WWW.LD-SYSTEMS.COM
INFORMACJE DOTYCZACE BEZPIECZENSTWA
- Uwaznie przyczytaj instrukcje obstugi.
- Przechowuj informacja i instrukcje w bezpiecznych mistręsću.
- Postepuj zgodnie z instrukcja.
- Przestrzejag wyszystkich ostrzeżen dotycznych bezpieczne sta. Nigdy nie usuwaj ostrzeżen dotycznych bezpieczne sta cz innych informacji umieszczonych na urzadzeniu.
- Uzywaj przytu we wspiawy spośb zgodnie z seinen przyznaczenia.
- Uwywaj wylacznie stabilny i odpowiednio dobranych stojakow i/lub uchwytow (w przypadku instalacji sprzetu na state). Upewnij sie, ze uchwyty scienne zostaly poprawnie zamontowane i zabepeziczone. Upewnij sie, ze urzadzenia zostalo zaintalowane w spośob bezpieczny i ne moze spaść.
- W trakcie instalacji stosuj sie do krajowych zasad bezpieczenstwa.
- Nigdy nie ustawiaj sprezetu w oblizu kaloryferów, grzalek, piekarników lub innych zrodćciepla. Upewnij sie, ze urzadzenia zostano ustawione w spośob zapewniajacency moziwość chlodzenia i nie sąze sąegrzać.
- Nigdy nie ustawiaj na urzadzeniu zadnych zródel ognia, takich jak ptonace swieczki.
- Nie zakrywaj otworow wentylacyjnych.
- Zachowaj 20 cm Wolnej przystrzeni wokot urzadzenia i nad nim.
- Nie uzywaj przytuet w bezposrednej bliskość wody. (Ta uwaga nie dotyczy przytuet do uzywania na zewnatrz - w tym przypadku zapoznaj sie specjalna instrukcja zamieszczona ponizej). Nie wystawiaj przytuet na dzialanie latwopalnych materiałow, cieczny lub gazow. Unikaj bezposrednia odżiaływnia promieni stonecznych.
- Upewnij sie, ze do sprezetu nie moze przyedostac sie kapiaca lub Rozpryskana woda. Nie stawiaj na urzadzeniu pojemnikow z plynami, takich jak wazony czy szklanki.
- Upewnij sie, ze na urzadzenie nie spadnie zdaden przyedmiot.
- Uzywaj sprezetu wytcznie z akcesoriami przywidzianymi i zailecanymi przyez produkta.
- Nie otwieraj ani nie modyfikuj urzadzenia.
- Po podacieniu spretu sprawdz,czy kable sa uporzadkowane tak,aby uniknac szkod lub wypadkow spowodanych np potkni ciem.
- Podczas przenoszenia sprzetu upewnij sie, ze urzadzenia nie maye upaśc powodujac straty materialne lub obrażenia osob.
- Jesli urzadzenie nie dzia t poprawnie, dostai sie do nogo jak slyn lub przedmiotczy to zostalo uszkodzone w inny spoob, natychmiast je zatrzymaj i wyjim wtyczke z gniazdka sciiewego (jesli jest to urzadzenie zasilane). Naprawy moe sie podjac jedynie osoba uprawniona i wykwalifikowana.
- Urzadzenie nalezy czyscicSucha sciereczka
- Przestrzejag krajowych przyepam dotycznych gospodarowania odpadami. Przed wyrzucieniem opakowania po urzadzeniu posegreguj loro elementy na plastik i papier/karton.
- Plastikowe torby nalezy przechowywać poza zasięgiem daneji.
- Nalezy pamieta, ze zmiany lub modyfikacje wprodadzone w urzadzeniu bez wyranej zgody podmiotu odpowiedzialnego za zgodnosc, moga spowodowac utrate przy uztykownika prawa do eksploataci urzadzenia.
DOTYCZY URZADZEN Z ZASILANIEM SIECIOWYM
- UWAGA! Jesli kabel zasilajcy uradzenia ma wtyczke z uiziemieniem, nalezy ja podlaczyc do gniazdka z bolcem uziemajacym. Nie usuwaj uziemenia z kabla.
- Jesi uradzenie bylo narazone na znacne zmiany temperatury (np. w transporcie), nie wlaczaj go od razu. Wilgo c lub skroplona para moga spowodowc uszkodzenia. Zanim wlaczysz uradzenie poczekaj, az osiagnie temperature pokojowa.
- Przed podlaczeniem urzadzenia do gniażda elektryczné sprewdź, czy napiecie i czestotliwość sieciowe odpowiadaj danym technicznych urzadzenia. jejli urzadzenia jest wyposañzone w przyegrácznik wyboru napiecia, podlacz je do gniażda zasilania tylko wtedy, gdy wartość paramétrów urzadzenia i zasilania siediociego sa zgodne. jejli kabel zasilajacy lub adapter nie pasuja do gniażda, skontaktuś z elektrykiem.
- Nie depcz kabla zasilajacego. Upewnij sie, ze kabel nie zostal zaalamany, zwaszcza przy zlaczy zasilaniem sieciowymczy adapterem, a urzadzeniem.
- Przy podlaczianiu urzadzenia trzeba zadbac o to, aby kabel zasilajcy lub adapterbyt latwo dostepne. jej iie korzystasz urzadzenia lub gdy chcesz je wyczyszic, odac je od zasilania. Przy wyjmowaniu kabla i adaptera zgniazdka elektryczneo, zlap i pociagnj za wtyczke, a nie za kabel. Nie dotykaj kabla ani adaptera mokrymi rekami.
- W miare mozliosci unikaj szykiego waczania i wyłacznia urzadzenia, poniewa z要去 skrozic zwyotnosc urzadzenia.
- WAZNE INFORMACJE: W razie koniecznosci wymiany bezpieczników, uzyj bezpieczników untogo typu o identycznej wartosci znamionowej. jejli wylacznanie bezpiecznika sie powtarza, skontaktuj sie z autoryzowanym centrum serwisownym.
- Aby calkowicie odaczyc urzadzenie od zasilania sieciowego, wyciagnij kabel zasilajacy lub adapter z gniazdka elektryczneo.
- Jesli urzadzenie jest wyposzone w kabel zasilajcy Volex, to przykiego odblokowac odpowiednie zlate urzadzenia Volex. Oznacza to, ze podczas wyciagania kabla urzadzenie moze sie ześlizgnac i upać, powodujac obrażenia i/lub inné szkody. Dlatego przy podlaczniu kabli nały zachowac ostroznoc.
- Jesli istnieje ryzyko uderzenia pioruna lub w razie planowanej dlugiej przytkowaniu urzadzenia, nalezy odlaczyk kabel zasilajacy i adapter od gniaźda elektrycznégo.
- Z urzadzenia Nie powinny korzystac osoby (w tym przyci) o ograniczonej sprawnosci fizycznej, sensorycznej lub umystoweji ani osoby bez doswiadczenia i wiedzy.
- Dzieci nie moga sie bawic urzadzeniem.
- Jesi kabel zasilajacy ulegt uszkodzeniu, nie korzystaj urzadzenia. Uszkodzony kabel zasilajacy naezy zastapić nowym dopasowanym kablem lub instalacja pochodźca z autoryzowanego centrum serwisowej.
UWAGA:
Abyzmiejszy rzyko porazenia pradem, nie zdejmuj Pokrywy ani tylnej obudowy urzadzenia. W srodku urzadzenia nie ma zdnych elementow przydatnych dla uzytkownika. Konserwacja urzadzenia oraz naprawy powinny byc przypradowadzane przyze wykwalifikowyany personel serwisujucy.
Znak ostręgawczy w postaci trojkata z blyskawica oznacza niedziozolowane napiecie elektryczne znejdujace sie w danej czeci. Dotykanie tych czosci moze doprowadzic do porazenia pradem.
Znak ostrzegawczy w postaci trojkata z wykrzykniem ioznacza wazne instrukcje dotyczace uzytkowania lub konserwaczji.
Uwaga! Ten symbol oznacza goraca powierzchnie. Niektores ceci obudowy moga sie nagrzewa w trakcie uzytkowania. Po zakoczeniu uzytkowania, odczekaj 10 min zanim dotkniesz urzadzenia lub zaczniesz je przenosić.
Uwaga! Urzadzenia jest przyznaczone do uzytkowania ponijej 2000 m n.p.m.
Uwaga! Produkt nie nadaje sie do uzytku w klimacie tropikalnym.
UWAGA! WYSOKIE NATEZENIE DZWIEKU W URZADZENIACH AUDIO!
Urzadzenia zostalo zaprojektowane do uzytku profesjonalnego. Wzwiazku z tym komercyjne wykorzystanie urzadzenia podlega odpowiednim krajowym przypeisom i regulacion dotyczynom zapobiegania wypadkom. Firma Adam Hall jako producent jest zobowizana do poinformowan o istniejacym potencjalnym zagrozeniu dla zdrowia.
Niebepziczenstwo uzkodzenia sluchu z powodu dlugotwalego wystawienia na wyoskie natezenie dzwieku: Urzadzenie w trakcie dzialania moze wytwaracwyoskie cisnienie akustycnzne (SPL), ktore moze powodowac nieodwracalne uzkodzenia sluchu u artystow, pracowników lub sluchczy. Dlatego tez naley unika c przdutzonej ekspozycna na dzwieki przykraczajace 90 dB.
WSTEP
LD Systems przystawia nowe series gośników instalacjnych do uzytku wewnatr z na zewnatr. Dwukierunkowy system w nowej dynamicznej odślonie LD Systems jest dostepny w wersji o niskiej impedancji (8 ohm) oraz w wersji o wysokiej impedancji z przyȩcznikiem do roźnych odczypow transformerów do napiecía 70 v lub 100 v. Gósniki są dostepné w nastepujacych Rozmiarach: 3", 5,25" lub 8". Gósniki zostaly wyposazone w uchwyt sciency i praktyczny mechanism przyȩczne Mechanizm przyȩczne i blokowania, aby mighty z latwość dopasowane do roźnych systemów nagȩstnieliowych do uzytku wewnatr z na zewnatr. Dzięki wbudowanemu panelowy przyȩczeniowemu gośnikość przyȩstwość zamontowej w roźnych mięscach, a jederoczesnie uniknac widocznych doprowadzonego okablowania. Dodatkowo最少ność pochynycie gośników 0 27" oraz ich obrotu 45" garantuje precyje nagȩstnienia. Nowe gośniki do uzytku zewnetrznego są dostepné w kolorze bialym i czarnym.
WŁAŚCIWOSCI - MODELE Z TRANSFORMATOREM
- Nowy dynamiczny design glosników LD Systems
Dwukierunkowy system naglosnienia
-
Wbudowany uchwyt scienny z mechanizmem blokujacym i podlaczeniem do glosników
-
Nadaje sie do uzytku wewnatrz i na zewnatrz
-
Alumniowa kratka ostianajca lepiej chroniona przykozja
-
Moziawy montaż w pionie i w poziomie z regulacja pochylienia o 27^ oraz要去wość obrotu o 45^
-
Falowód zoptymalizowej pod katem BEM dla zachowania kierunkość
Szeroki kat Rozchodzenia sie dzwieku w poziomie (kat 120^ ) oraz w pionie (kat 80^ )
-
3-pozyjne wejscie z przyęzniem (16 Ω / 70 V / 100 V) oraz przyȩznić do odczenia transformatora
-
Bardzo niska saturacja transformatora
Dostepny w kolorze czarnym (RAL 9005 = numer produktu kończy sie litera B) oraz biały (RAL 9010 = numer produktu kończy sie litera W)
- Rodzaj zabepeziczenia
IP65 = DQOR3T (B/W)
DQOR3T (B/W) - dwukierunkowy system naglosnienia z 3-calowym Glosnikiem niskotonowym (woofer) i 1-calowym tytanowym Glosnikiem wysokotonowym (tweeter) z systemem chlodzenia FerroFluid™.
30W @ 16ohm, odczepy transformatoria 30 W - 6 W - 3 W - 1,5 W
DQOR5T (B/W) - dwukierunkowy system naglosnienia z 5,25-calowym Glosnikiem niskotonowym (woofer) i 1-calowym tytanowym Glosnikiem wysokotonowym (tweeter) z systemem chlodzenia FerroFluid™.
70 W @ 16 ohm, odczepy transformatora 70 W - 30 W - 15 W - 7.5 W - 3 W
DQOR8T (B/W) - dwukierunkowy system naglosnienia z 8-calowym glosnikiem niskotonowym (woofer) i 1-calowym tyanowym glosnikiem wysokotonowym (tweeter) z systemem chlodzenia FerroFluid™.
120 W @ 16 ohm, odczepy transformatoria 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W
ZAWARTOSC ZESTAWU
- DQOR3T (B/W) oraz DQOR5T (B/W) - 1 para gtošników / DQOR8T (B/W) - 1 gtošnik
Klucz imbusowy do s Ruby zabepeziejuchwyt scienny - Instrukija obstugi
WŁAŚCIWOSCI - MODELE O NISKIEJ IMPEDANCJI
- Nowy dynamiczny design glosników LD Systems
Dwukierunkowy system naglosnienia - Wbudowany uchwyt scienny z mechanizmem blokujacym i podlaczeniem do glosnikow
- Nadaje sie do uzytku wewnatrz i na zewnatrz
Alumniowa katka ostianajaca lepiej chroniona przy korozja - Mozliwe ustawienie w poziomie lub w pionie oraz pochylenie w zakresie 27^ lub obrotu w zakresie 45^
- Falowód zoptymalizowy pod katem BEM dla zachowania kierunkość
- Szeroki kat Rozchodzenia sie dzwieku w poziomie (kat 120^ ) oraz w pionie (kat 80^ )
Dostepny w kolorze czarnym (RAL 9005 = numer produktu kończyczy sie litera B) oraz bialyzm (RAL 9010 = numer produktu kończyczy sie litera W) - Rodzaj zabeziecenia
IP65 = DQOR3 (B/W)
DQOR3 (B/W) - dwukierunkowy system naglosnienia z 3-calowym glosnikiem niskotonowym (woofer) i 1-calowym tytanowym glosnikiem wysokotonowym (tweeter) z systemem chlodzenia FerroFluid™.
Moc znamionowa 30 W, impedancja 8 Ohm
DQOR5 (B/W) - dwukierunkowy system naglosnienia z 5,25-calowym glosnikiem niskotonowym (woofer) niskotonowym i 1-calowym tyanowym glosnikiem wysokotonowym (tweeter) z systemem chlodzenia FerroFluid™.
Moc znamionowa 70 W, impedancja 8 ohm
DQOR8 (B/W) - dwukierunkowy system naglośnienia z 8-calowym gośnikiem niskotronowym (woofer) i 1-calowym tytanowym gośnikiem wysokotonowym (tweeter) z systemem chlodzenia FerroFluid™.
Moc znamionowa 120 W, impedancja 8 Ohm
ZAWARTOSC ZESTAWU
- DQOR3 (B/W) oraz DQOR5 (B/W) - 1 para gólownik / DQOR8 (B/W) - 1 gólownik
- Klucz imbusowy do s Ruby zabepeziejuchwyt scienny
- Instruktija obstugi

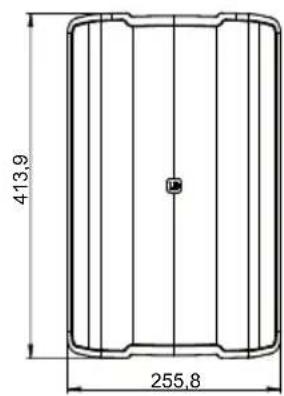

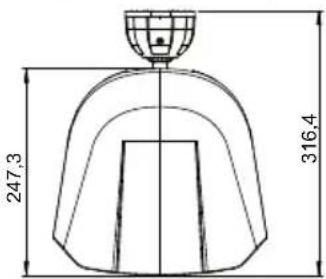

WYMIARY (MM)
DQOR3 / DQOR3T
DQOR5
DQOR5T
DQOR8 / DQOR8T
UCHWYT SCIENNY
W okraglej phyte montażowej znjduja sie 4 otwory do mocowania sciennego. Uwaga: plytek nalezy przykrećic za pomoc sąb z ibem stozkowy, upewniajac sie, ze ich plaskie glowki nie wystaja ponad powierzchnie plytki (sruby nie zostaly dołaczone do zestawu). Plytka do montazu sciennego jest wyposzona w 4-biegunowa kostke zaciskowa, styki szlgowe oraz dwa otwory na kable glosnika.
KOSTKA ZACISKOWA
4-biegunowa kostka zzaciskami sprezynowymi sluzy do podlaczenia kabla glosnika o maksymalnym przykroju 2,5 mm² w celu przystania sygnalu wzmacniacza do内在go glosnika podlaczonego rownolege. Zwroc uwage na oznaczenia zajdujace sie nad kontaktami, aby zapewnic prawidlowa polaryzaje. Otworz kontakty koski, wsuwajc mały plaski szubokret do odpowiedniego otworu nad kontaktem. Nastepnie woz niezaizolowana koncowe kabla glosnika do kontaktu i wyjmij szubokret z otworu, aby zamknac kontakt.
2 SRODKOWY PRZEPUST KABLOWY
Środkowy przypust kablowy na kable glośnika zamontowanego na scianie. Ostrożnie przyciagnij kabel wychodzą z sciany przyez 2-milimetrow yotr nawiercony w gumowym usczelnieniu. Nawiercony otwor w gumowym usczelnieniu powinien sie roziągnac i dokladnie okalac kabel.
Montaž na zewnatrž: Jesli podczas montazu dojdzie do rozerwania uszczelnienia gumowego, naležy uszczelnic rozerwane.),zca za pomoczceliwa silikonowego.
STYKI SLIZGOWE
Jesli glosnik zostal poprawnie zamontowany na plytcce uchwytu sciennego, sygnat glosnika pochodzacy ze wzmacniacza powinien byc transmitowany przy styki silzigowe do glosnika.
4 DOLNY PRZEPUST KABLOWY
Dolny przyst kablowy na kable gośnika zamontowanego na scianie. Aby otworzyć przyst kablowy, przyd zamontowaniem uchwytu na scianie naleź zdjec plastikowa zatyczke.
Montaž na zewnatrz: Uszczelnj otwory miedzy kablem a przy uzyciu szczieliwa silikonowego.
MONTAZ NASCIENNY
Gloznik zostal wyposazone w uchwyt scienny z practkzynm mechanizmem blokujacym. Dzięk wbudowanemu panelow przyfaczieniowemu gloznik moza z latwość zamontowac w rożnych mistręcach, a jederocsznie uniknac widocznie doprowadzonego okablowania. Mozliwość pochylienia glozników o 27° oraz ich obrotu o 45° gwarantuje precyje naglosnienia.
Wazne informace dotyczne bezpieczentwa: Monta na wysoko ciwymaga dozwiczenia, w tym obliczenia limitow obcienza, analizy uzytych materiałow instalacyjnych i regularnych przygladow bezpieczentwa wzystkich materialow instalacyjnych i glosnikow. Jesli nie posiadasz odpowiednich kwalifikaci, nie probuj samodzielnie montowac sprzetu. Zlec to zadanie profesjonalnej firmie!

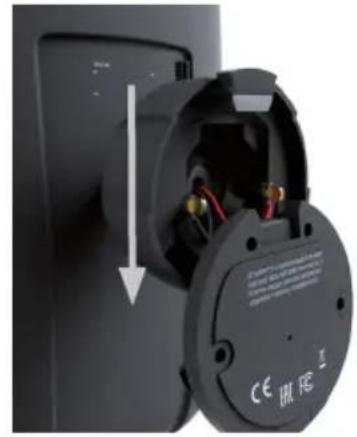

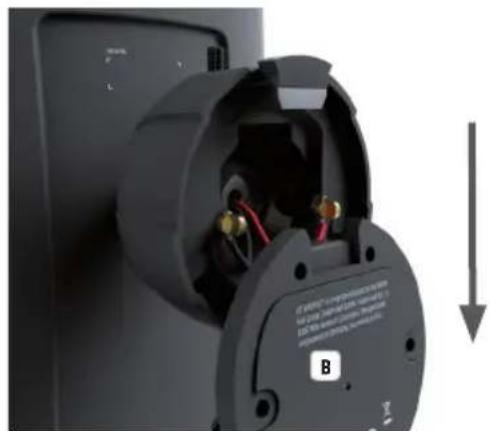

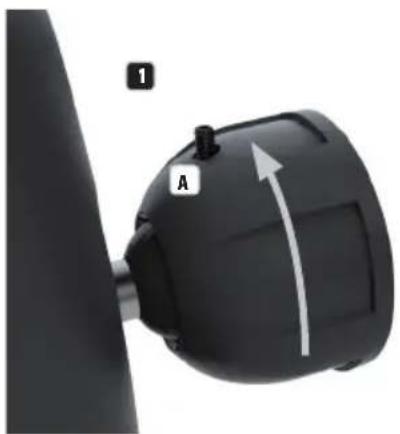

1 Zanim zamontujesz glosnik, zdejmij plytke do montazu sciennego zu chwytu sciennego.
W tym celu za pomocak lucza imbusowego poluzj sbrue zabepezcjacaja znajdujaca sie w polkolistej nakretce, przykreć nikretke w kierunku przyciwnym do ruchw szkawek zegara i zdejmij plytke do montazu sciennego, pociagajc w dof od uchwty sciennego.
3
2 Przy pomocy odpowiednich sbr mocno przykreć płytek z kostka zaciskowa do sciany wystarczajco solidnej, aby mogla utrzymać cięzar instalacji. W przypadku podtynkowej okablowania gośnika odpowiedni kabel nalezy przechiagnicr czrodkowy przypust kablowy przyd przymocOWIEM płytki do sciany. Nastepnie podlacz kable gośnika do odpowiednich kontaktów dostki zaciskowej.

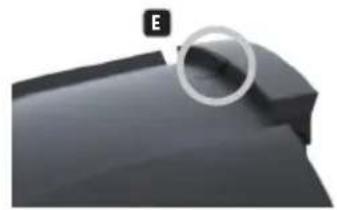

3 Wsun od gory glosnik z uchwytem sciennym na phtke w taki sospob, aby kontakty glosnika wsunely sie w rowki prowadzace kontaktow slizgowych na phtce montaowej i aby haczyki wsunely sie w odpowiednie wgebienia.

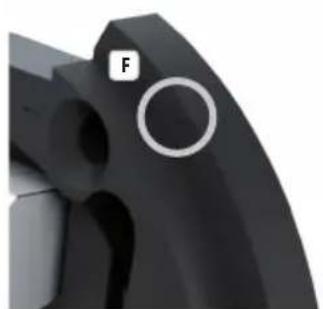

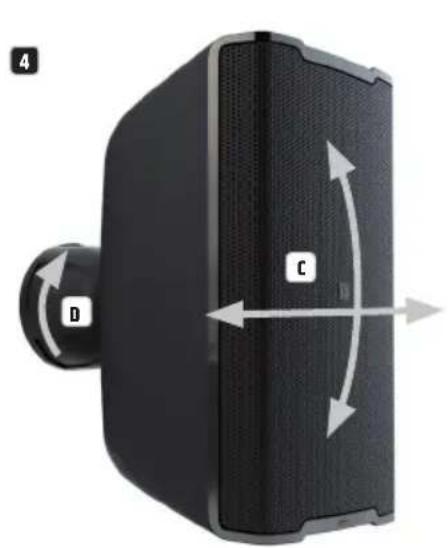

4 Dzięki przygubowy kulowemu glówność są obrotćy pionowej lub poziomej (obrot w obu kierunkach o maksymalnie 180^ ). Natestpie dostosuj pionowe i poziome ustawienie glównika do zadanej pozycji C. W dalszej kolejnosci zamocuj glównik, nakracajć mocno polkolista nikretka D zgodnia z ruchem wskazówek zagara na gwint, aż oznaczenia na nakrekte bedzie zgodne z oznaczeniem na haczyku mocujacym E lub oznaczenia ni na plytce do montaź scienné G, aby upewnić sie, ze struba zabezmieczajca要去 równe z wejs w jeder z dwoch otworowy przygelotowych w tulei zaciskowej.

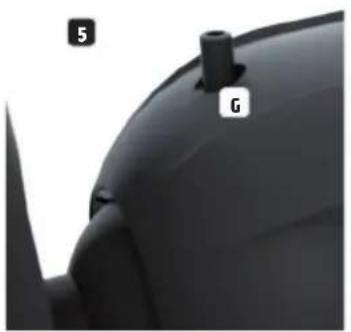

5 Zabepiecz przygub kulowy i polkolistnakretke, dokrecajmcno dozaconym kluczem imbusowym srrube zabepeziejaca zgodnie z ruchem wskazowek zegara, aby unieruchomic elementy Na koniec upewnij sie, ze glowska srruby nie wystaje powyzej powierzchni phytki.
MODELEZTRANSFORMATOREM

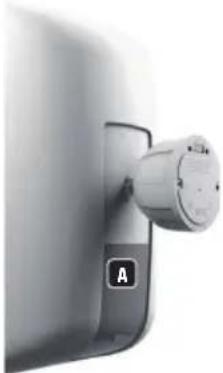

3-ozcynj przefcnik trybu pracy orazr zocpow transformora znajdua sie poniye uchwytu sciennego w panelu kontrlnym za gumowym usczelnieniem w modelach DQOR 3T(B/W), DQOR 5T(B/W) oraz DQOR 8T(B/W). Podniegumowa ostonke, wpwadz wybrane ustawenia i ponownie zaofz uszczelnienie.
TRYPRACY16/70V/100V
Przelacznik 3-pozycjny do regulaci glyosnika instalacyjngo dla wzmacniaczy instalacyjnych 70 V lub 100 V lub wzmacniaczy z wyjsiem riskoimpedancyjnym (16 Ohm). Ustaw przyzelnik w odpowiednej pozycji przyd podlacienium wzmacniacza.
2 ODCZEPY TRANSFORMATORA
Przelacznik odczepów transformatora (przykladowy model DQOR5W).

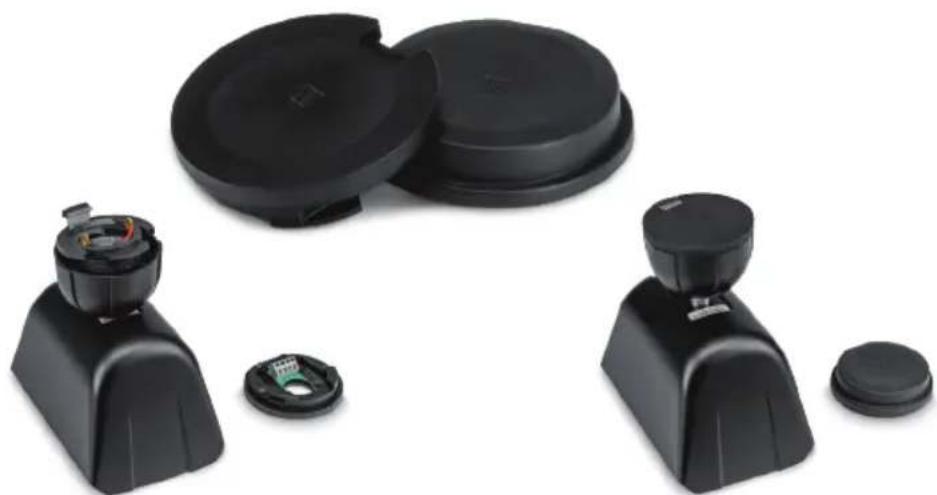

Gumowe oslony do podlaczenia glośnika i uchwy t scienny moza dokupic osobno (dwa w zestawie).
Numer Produktu: LDDQORWMC
DANE TECHNICZNE
| Numer produktu: LDDQOR3(B/W) LDDQOR3T(B/W) | ||
| Typ produktu Głownik instalacjyny | ||
| Typ Pazywny | ||
| Rozmiar woofera 3", 76,2 mm | ||
| Magnes woofera Ferryt | ||
| Marka woofera Wykonany na zamówietenie | ||
| Cewka drgajca woofera 1", 25,4 mm | ||
| Głownik tubowy (horn) Falowód CD zoptymalizowany pod kątem BEM | ||
| Rozmiar drivera wysokotonowego 1", 25,4 mm | ||
| Magnes drivera wysokotonowego Neodym | ||
| Marka drivera wysokotonowego Wykonany na zamówietenie | ||
| Cewka drgajca drivera wysokotonowego 1", 25,4 mm | ||
| Kąt Rozchodzenia dzwiedek (w poziomie × w pionie) 120° × 80° (-6 dB) | ||
| Moc znamionowa (RMS) 30 W | ||
| Moc znamionowa (wartość maksymalna) 60 W (>200 Hz) | ||
| Reakacja na czestotliwość | 85 - 20 000 Hz (-10 dB) | |
| Zwrotnica czestotliwośćowa | 2200 Hz | |
| SPL (1 W/1 m) | 80 dB | |
| Maks. SPL | 98 dB | |
| Impedancja | 8 Ohm | 16 Ohm |
| Przelacznik wiejscia | - | 70 V - 100 V - 16 Ohm |
| 100 V, odczepy transformatora | - | 30 - 6 - 3 - 1,5 W |
| 70 V, odczepy transformatora | - | 30 - 6 - 3 - 1,5 W |
| Przyȩcza zasilania gołychnika | 4-biegunowa kostenka zaciskowa R=5,08 mm | |
| Material obudowy | Plastik ABS | |
| Stopien ochrony IP | 65 | |
| Kolor obudowy | Bialy (RAL 9010) / czarny (RAL 9005) | |
| Szerokość | 114,6 mm | |
| Wysokość | 180 mm | |
| Glebowość | 180,8 mm | |
| Akcesoria w zestawie | Uchwyt do montaçu sciennégo Klucz imbusowy do szuby zabezieczajęcej | |
| Akcesoria opcjonalne | LDDQORWMC (zestaw gumowych oszonek do uchwytu sciennégo) | |
| Waga | 1,4 kg | 2,1 kg |
| Numer produktu: LDDQORS(B/W) LDDQORST(B/W) | ||
| Typ produktu Głownik instalacjyny | ||
| Typ Pazywny | ||
| Rozmiar woofera 5,25", 133 mm | ||
| Magnes woofera Ferryt | ||
| Marka woofera Wykonany na zamówietenie | ||
| Cewka drgajca woofera 1", 25,4 mm | ||
| Głownik tubowy (horn) Falowód CO zoptymalizowany pod kątem BEM | ||
| Rozmiar drivera wysokotonowego 1", 25,4 mm | ||
| Magnes drivera wysokotonowego Neodym | ||
| Marka drivera wysokotonowego Wykonany na zamówietenie | ||
| Cewka drgajca drivera wysokotonowego 1", 25,4 mm | ||
| Kąt Rozchodzenia dzwieku (w poziomie × w pionie) 120° × 80° (-6 dB) | ||
| Moc znamionowa (RMS) 70 W | ||
| Moc znamionowa (wartość maksymalna) 140 W (>200 Hz) | ||
| Reakacja na czestotliwość | 74 - 20 000 Hz (-10 dB) | |
| Zwrotnica czestotliwość | ||
| SPL (1 W/1 m) | 1900 Hz | |
| Maks. SPL | 84 dB | |
| 105 dB | ||
| Impedancja | 8 Ohm | 16 Ohm |
| Przelacznik wiejscia | - | 70 V - 100 V - 16 Ohm |
| 100 V, odczepy transformatora | - | 70 - 30 - 15 - 7,5 - 3 W |
| 70 V, odczepy transformatora | - | 70 - 30 - 15 - 7,5 - 3 W |
| Przyȩcza zasilania gołychnika 4-biegunowa kostka zaciskowa R=5,08 mm | ||
| Material obudowy | Plastik ABS | |
| Stopien ochrony IP | 55 | |
| Kolor obudowy | Bialy (RAL 9010) / czarny (RAL 9005) | |
| Szerokość | 156,7 mm | |
| Wysokość | 253,8 mm | |
| Glebokość | 215,3 mm | |
| Akcesoria w zestawie | Uchwyt do montaçu sciennégo | |
| Klucz imbusowy do struby zabezieczajacej | ||
| Akcesoria opcjonalne | LDDQORWMC (zestaw gumowych oszonek do uchwytu sciennégo) | |
| Waga | 2,7 kg | 3,9 kg |
Numerproduku:LDDQOR8(B/W)LDDQOR8T(B/W)
| Typ produktu Głownik instalacyny | |
| Typ PASYNY | |
| Rozmiar woofera 8", 200 mm | |
| Magnes woofera Ferryt | |
| Marka woofera Wykonany na zamówuminium | |
| Cewka drgajca woofera 2", 50,8 mm | |
| Głownik tubowy (horn) Falowód CD zopitmialzowy pod kątem BEM | |
| Rozmiar drivera wysokotonowego 1", 25,4 mm | |
| Magnes drivera wysokotonowego Neodym | |
| Marka drivera wysokotonowego Wykonany na zamówuminium | |
| Cewka drgajca drivera wysokotonowego 1", 25,4 mm | |
| Kąt Rozchodzenia dzwieku (w poziomie × w pionie) 120° × 80° (-6 dB) | |
| Moc znamionowa (RMS) 120 W | |
| Moc znamionowa (wartość maksymalna) 240 W (>200 Hz) | |
| Reakacja na czestotliwość | 62 - 20 000 Hz (-10 dB) |
| Zwrotnica czestotliwośćowa | 1800 Hz |
| SPL (1 W/1 m) | 88 dB |
| Maks. SPL | 109 dB |
| Impedancja | 8 Ohm |
| Przelacznik wiejscia | - |
| 100 V, odczepy transformatora | - |
| 70 V, odczepy transformatora | - |
| Przyȩcza zasilania gołychnika | 4-biegunowa kostka zaciskowa R=5,08 mm |
| Material obudowy | Plastik ABS |
| Stopień ochrony IP | 55 |
| Kolor obudowy | Biały (RAL 9010) / czarny (RAL 9005) |
| Szerokość | 255,8 mm |
| wysokość | 413,9 mm |
| Głowokość | 316,4 mm |
| Akcesoria w zestawie | Uchwyt do montażu sciennégo Klucz imbusowy do sąby zabeziepieczajęcej |
| Akcesoria opcjonałne | LDDQORWMC (zestaw gumowych oszonek do uchwitu sciennégo) |
| Waga | 5,2 kg |
OSWIADCZENIA PRODUCENTA
GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOSCI
Nasze aktualne warunki gwarancji i informace dotyczace ograniczenia odpowiedzialnosciznajda Paanstwo na stronie: https://cdn-shop.adamhall. com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W razie koniecznosci skorzystania z serwisuprosze skontaktowac sie z firma Adam Hall GmbH, Adam-Hall-Str.1, 61267 Neu Anspach / e-mail Info@adamhall.com / +49 (0)6081 / 9419-0.
PRAWIDLOWA UTYLIZACJA NINIEJSZEGO PRODUKTU
(Obwiazue w Uni Europejskij i innych krajach europejskich stosujacych system sortowania opadow) Niniejszy symbol na produkcie lub zwiazanych z nim dokumentach wskazuje, iz uradzenie po zakoczeniu okresu uzytkowania nie moze byc utylizowane razem ze standardowymi oypadami domowymi, aby uniknac szkod w srodowisku lub szkod na osobie powstaclych w winiku niekontrolowanego usuwania opadow. Niniejszy produkt nalezy utylizowac oddzielnie od innych oepadow i przykace do punktu recy Klingu w celu ponownego wykorzystania uzytych w nim materialow w ramach idei zrownnowazonego Rozwoju. Klienci prywatni otrzymuja informacja w zakresie przyjaznych dla srodowiska moziwosci usuwania oepadow od sprezdawcy, uztorego produkt zostal zakupiony, lub w oppowiednic placowkach regionalny. Uzytkownicy bedacy przyd siebiorcami proszeni są o Kontakt ze swoimi dostawcami i ewentualne sprawdzenia uzgodnionych umownie warunkow utylizacji uradzen. Niniejszy produkt nie maybe utylizowy ranzm z innymi oypadami przemyslowymi.
DEKLARACJA ZGODNOSCIC CE
Firma Adam Hall GmbH niniejszym oswiadca, ze produkt ten jest zgodny z nastepujacymi dyrektywami (o ile majorzastosowanie): dyrektywa w sprawie urzadzen radiowych i koncwych urzadzen telekomunikacynych (1999/5/WE) lub dyrektywa w sprawie urzadzen radiowych (2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilnosci elektromagnetycznej (2014/30/UE) dyrektywa w sprawieograniczenia stosowania niedtorych niebepiecznych substancji w sprećcie elektrycznym i elektronicznym (2011/65/UE) Peña wersja deklaraci zgodnosci znajduje sie na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie moza przyśląc na adres e-mail info@adamhall.com.
Adam Hall GmbH niniejsym oswiadz, ze ten typ spreztu radiowego jest zgodny z dyrektywa 2014/53/UE. Pelny tekst deklaraci zgodnosci UE jest dostepny pod nastepujacym adresem Dostepyn adres internetowy: www.adamhall.com/compliance/
Bledy w druku i bledy, jak rownelez zmlany technicznle lnne zmlany sa zastrzezone!
