MANUALE UTENTE DQOR 5 W LD Systems

ACCESORIOS OPCIONALES

Abbiamo sviluppato quello prodotto perché funzioni in modo affidabile per molti anni. Questo è l'impegno di LD Systems, con il suo nome e tanti anni di esperienza come produttore di soluzioni audio di alta qualità. Leggi attendamente il Manuale utente per iniziare sin da subito a sfruttare al meglio il loro prodotto LD Systems.

Puoitrovarmaggiori informazionisuLD-SYSTEMSsulnostrositoWeb:WWW.LD-SYSTEMS.COM

INFORMAZIONI SULLA SICUREZZA

1. Leggere attendamente le presenti istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Osservare tutte le avvertenze di sicurezza. Non rimuovere mai le avvertenze di sicurezza o altre informazioni dall'apparecchio.
5. Utilizzare l'apparecchio escludivamente nel modo e per lo scopo previsti.
6. Utilizzare solo cavalletti e/o supporti sufficientemente stabili e compatibili (per installazioni fisse). Assicurarsi che i supporti a parete siano installati e fissati correttamente. Assicurarsi che l'apprecchio sa installato in modo sicuro,enza rischi di caduta.
7. Durante l'installation, osservare i regolamenti in materia di sicurezza applicabili per il proprio paese.
8. Non installare ne utilizzare mai l'apparecchio vicino a radiatori, termoregolatori, forn o altre fonti di calorie. Assicurarsi che l'apparecchio si sempre installato in modo da raffreddarsi sufficientemente e non surriscaldarsi.
9. Non posizionare mai fonti di accensione, ad esempio candele accese, sull'apparecchio.
10. Le fessure di ventilazione non devono essere ostruite.
11. Tenere una distanza minima di 20 cm attorno e sopra il dispositorio.
12. Non utilisezque lo apperechio nelle immedate vicinanze dell'acqua (non si applica ad apparecchi specifici per ambienti esterni; in quosto caso, osservare le istruzioni specifiche indicate di seguito). Non esporre l'apparechio a materiali, liquidi o gas inflammabili. Evitare I'esposizione diretta alla luce solare!
13. Assicurarsi che gocce o schizzi d'accia non entrino nell'apparecchio. Non collocare contentori con liquidi, come vasi o recipienti perbere, sull'apparecchio.
14. Assicurarsi che non cadano oggetti nell'apparecchio.
15. Utilizzare l'apparecchio esclusivamente con gli accessori raccomandi e previsti dal produttore.
16. Non aprire ne apportare modifiche all'apparecchio.
17. Dopo aver collegato l'apparecchio, controllare tutti i cavi per evitare danni o incidenti, ad es. dovuti al rischio di inciampo.
18. Durante il trasporto, assicurarsi che l'appareccchio non cada causando potenziali danni alla proprietà o lesions personali.
19. Se l'apparecchio non funziona più correttamente, se fluidi o oggetti sono entrati all'interno dell'apparecchio o se è stato danneggiato in altri modo, spegnerlo immediatamente e scollegarlo alla presa di corrente (se si tratta di un dispositivo alimentato). L'apparecchio può essere riparato esclusivamente da personale qualificato autorizzato.
20. Pulire l'apparecchio con un panno asciutto.
21. Rispettare tutte le leggi in materia di smaltimento applicabili nel proprio paese. Durante lo smaltimento dell'imballaggio, separare la plastica e la carta/il cartone.
22. I sacchetti di plastica devono essere tenuti fuori alla portata dei bambini.
23. Cambiamenti o modifiche non espressamente approvati alla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare l'apprecchio.

PER GLI APPARECCHICHE SI COLLEGANO ALLA RETE ELETTRICA

1. ATTENZIONE: se il cavo di alimentazione del dispositivo è dotato di un contatto di messa a terra, deve essere collegato a una presa con messa a terra di protezione. Non disattivare mai la messa a terra di protezione di un cavo di alimentazione.
2. Se I'apparecchio e stato esposito a forti sbalzi di temperatura (ad esempio, après il trasporto), non accenderlo immediatamente. L'umidita e la condensa potrebbero danneggiare I'apparecchio. Non accendere il disposito finché non ha raggiunto la temperatura ambiente.
3. Prima di collegare l'apparecchio alla presa di corrente, verificare innanzitutto che la tensione e la frequenza della rete elettrica corrispondano ai valori specificati sull'apparecchio. Se l'apparecchio dispone di un interrottore di selezione della tensione, collegare l'apparecchio alla presa di corrente solo se i valori dell'apparecchio e i valori di alimentazione della rete elettrica corrispondono. Se il cavo o l'adattatore di alimentazione in dotazione non si adattano alla presa a muro, contattare l'elettricista.
4. Non calpestare il cavo di alimentazione. Assicurarsi che il cavo di alimentazione non si attorcigli, soprattutto sulla presa di rete e/o sull'adattatore di alimentazione e sul connetto dell'apparecchio.
5. Quando si collega l'apparecchio, assicurarsi che il cavo o l'adattatore di alimentazione siano sempre liberamente accessibili. Scollegare sempre l'apparecchio dall'alimentazione se non è in uso o se si desidera pulirlo. Scollegare sempre il cavo e l'adattatore di alimentazione nella presa di corrente della spina o dell'adattatore, perché tirare il cavo. Non toccare mai il cavo di alimentazione e l'adattatore di alimentazione con le mani bagnate.
6. Ove possibie, evitare di accendere e spegnere l'apparecchio in rapida successione in quanto ciò può ridurre la vita utile dell'apparecchio.
7. INFORMAZIONI IMPORTANTI: sostuire i fusibili solamente con fusibili dello stesso tipo e della stessa potenza. Se un fusibile si brucia ripetutamente, contattare un centro di assistenza autorizzato.
8. Per scollegare completeness l'apparecchio alla rete elettrica, scollegare il cavo o l'adattatore di alimentazione alla presa di corrente.
9. Se il disposativo è dotato di un connettore di alimentazione Volex, il connettore di accoppiamento Volex dell'appareccchio deve essere sbloccato prima di essere rimioso. Tuttavia,cisiona anche che l'apparecchio cui scivolare e cadere se il cavo di alimentazione viene tirato, il che cui causare lesioni personali e/o altri danni. Per quello motivo,fare sempre attenzione quando durante la posa dei cavi.
10. Scollegare il cavo e l'adattatore di alimentazione nella presa di corrente se esiste il rischio di fulmini o prima di periodi di inutilizzo prolongati.
11. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze in materia.
12. Proibire a bambini di glucare con il dispositorio.
13. Se il cavo di alimentazione del dispositivo è danneggiato, non utilizzato il dispositivo. Il cavo di alimentazione deve essere sostituito con un cavò o un gruppo adeguato da un centro di assistenza autorizzato.

ATTENZIONE:

per ridurre il rischio di scosse elettriche, non rimuovere il coperchio (o il retro). All'interno non sono presenti parti riparabilli dall'utente. La manutenzione e le riparazioni devono essere eseguite esclusivamente da personale di assistenza qualificato.

Il triangolo di avventenza con il symbolo di un fulmine indica una tension pericolosa non isolata all'internalo dell'unità, che può causare una scossa elettrica.

Il triangolo di avvertenza con punto esclamativo indica importanti istruzioni per l'uso e la manutenzione.

Attenzione! Questo significato indica una superficie calda. Alcune parti dell'alloggamento possono scaldarsi durante il funzionamento. Dopo l'uso, attendere almeno 10 minuti per il raffreddamento prima di maneggiare o trasportare il dispositorio.

Attenzione! Questo dispositivo è stato progettato per essere utilizzato al di sotto dei 2.000 metri di altitudine.

Attenzione! Questo prodotto non è destinato all'uso nei climi tropicali.

ATTENZIONE! VOLUMI ELEVATI NEI PRODOTTI AUDIO!

Questo dispositivo è destinato all'uso professionale. Pertanto, l'uso commerciale di questo apparetcchio è soggetti alle norme e ai regolamenti nazionali rispettivamente applicabili in materia di prevenzione degli incidenti. In qualità di produttore, Adam Hall è tenuto a informare formalmente l'utente dell'esistenza di potenziali rischi per la salute.

Danni all'udito dovuti a un volume elevato e a un'esposizione prolungata: quando è in uso, quello prodotto è in grado di produire livelli di pressione sonora (SPL) elevati che possono provocare danni irreversibili all'udito in artisti, personale technique e spettatori. Per quello motivo, evitare l'esposizione prolungata a volumi superiori a 90 dB.

INTRODUZIONE

Ld Systems presenta una nuova series di altoparanti da installatione per interni ed esterni. i sistemi a 2 vie inclusi nel nuovo design dinamico Ld Systems sono disponibili nelle versioni a bassa (8 ohm) e alta impedenza con un interrottore per le diverse connessioni dei trasformatori nelle applicazioni a 70 V o 100 V. Gli altoparanti sono disponibili nelle dimensioni 3^ , 5,25^ e 8^ . Per un'integrazione flessibile in vari sistemi acustici interni ed esterni, gli altoparanti sono dotati di una staffa a parete integrata e un pratico meccanismo di scorrimento e blocco. Grazie al pannello di connessione integrato, gli altoparanti possono essere utilizzati anc che in ambienti in cui è richiesto un assetto "pulito"enza cavi visibili. Inoltre, il meccanismo di inclinazione a 27^ e rotazione a 45^ consente di posizonarii in modo accurato per ottenere una copertura acustica precisa. I nuovi altoparanti per esterni sono disponibili in bianco e in nero.

CARATTERISTICHE: MODELLI CON TRASFORMATORE

• Altoparlanti LD Systems con nuovo design dinamico
• Sistema di altoparlanti a 2 vie
• Staffa a parete integrata con meccanismo di blocco e connessioni per l'altoparlante
• Idonei per uso interno ed esterno
• Griglia di alluminio per un'ottimale protezione contro la corrosione
• Orientabili in verticale e orizzontale, con angolo di inclinazione di 27^ e rotazione di 45^
  Guida d'onda ottimizzata secondo BEM per una direttività costante
• Ampia aperture del fascio orizzontale di 120^ e verticale di 80^
• Interruttore di selezione ingresso a 3 positioni (16 Ω / 70 V / 100 V) e interrottore per connessioni del trasformatore
• Saturazione del trasformatatore molto bassa
  Disponibili nero (RAL 9005 = codice articolo che termina con B) e bianco (RAL 9010 = codice articolo che termina con W)
• Tipo di protezione

IP65 = DQOR3T (B/W)

30 W a 16 ohm, connessioni del trasformatore 30 W - 6 W - 3 W - 1,5 W

DQORST (B/W):istema di atoparanti a 2 vie con woofer da 5,25" e tweeter in titanio da 1" con raffreddamento FerroFluidTM.

70 w a 16 ohm, connessioni del trasformatore 70 W - 30 W - 15 W - 7,5 W - 3 W

DQ0R8T (B/W):istema di altoparlanti a 2 vie con woofer da 8'' e tweeteter in titanio da 1'' con raffreddamento FerroFluid™.

120 W a 16 ohm, connessioni del trasformatore 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W

CONTENUTO DELLA CONFEZIONE

• DQOR3T (B/W) e DQOR5T (B/W): 1 coppi di altoparanti / DQOR8T (B/W): 1 altoparlante
• Chiave esagonale per la vite di sicurezza della staffa a parete
• Manuale utente

CARATTERISTICHE: MODELLI A BASSA IMPEDENZA

• Altoparlanti LD Systems con nuovo design dinamico
• Sistema di alltoparlianti a 2 vie
• Staffa a parete integrata con meccanismo di blocco e connessioni per l'altoparlante
• Iddonei per uso interno ed esterno
• Griglia alluminio per un'ottimale protezione contro la corrosione
• Orientabili in verticale e orizzontale, con angolo di inclinazione di 27^ e rotazione di 45^
• Guida d'onda ottimizzata secondo BEM per una direttività costante
• Ampia aperture del fascio orizzontale di 120^ e verticale di 80^
  Disponibili nero (RAL 9005 = codice articolo che termina con B) e bianco (RAL 9010 = codice articolo che termina con W)
• Tipo di protezione

IP65 = DQOR3 (B/W)

30 W potenza nominale 8 ohm impedenza

DQ0R5 (B/W):istema di altoparlanti a 2 vie con deep woofer da 5,25'' e tweeter in titanio da 1'' con raffreddamento FerroFluid™.

70 W potenza nominale 8 ohm impedenza

DQ0R8 (B/W): planta di altoparlanti a 2 vie con woofer da 8'' e tweeter in titanio da 1'' con raffreddamento FerroFluidTM.

120 W potenza nominale 8 ohm impedenza

CONTENUTO DELLA CONFEZIONE

DQOR3 (B/W) e DQOR5 (B/W): 1 coppia di altoparlanti / DQOR8 (B/W): 1 altoparlante
- Chiave esagonale per la vite di sicurezza della staffa a parete
- Manuale utente

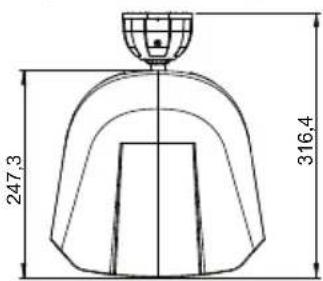

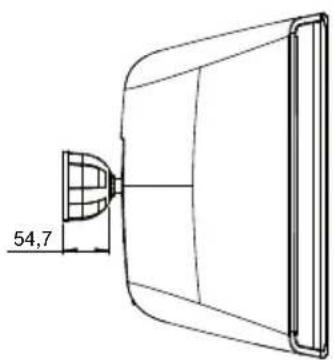

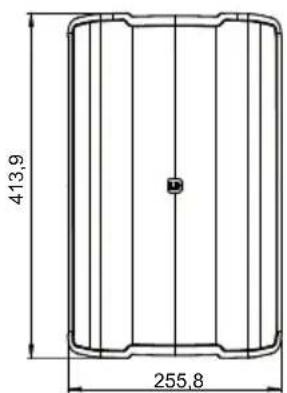

MISURE (MM)

DQOR3 / DQOR3T

DQOR5

DQOR5T

DQOR8 / DQOR8T

PIASTRA DI MONTAGGIO A PARETE

Nella piastra di montaggio a parete tonda sono presenti 4 fori per il fissaggio a parete. Considerare che sono necessarie delle viti a testa fresata per fissare la piastra ed è importante assicurarsi che la testa delle viti sa a livello con la piastra (le viti non sono incluse nel contentuto della confezione). La piastra di montaggio a parete è dotata di una morsettiera a 4 poli, contatti striscianti e due aperture per i cavi degli altoparlanti.

1 MORSETTIERA

Morsettiera a 4 poli con morsetto a molla per il collegamento del cavo di un altoparlante con sezione trasversale fino a 2,5mm^2 e per l'invio del segnale dell'amplificatore a un'altoparlante collegato in parallelo. Fare attenzione ai contrassegni posti direttamente sopra i contatti che indicano la polarità corretta. Aprire i contatti terminali della morsettiera facendo scorrere un piccolo cacciavite a taglio nella piccola aperture sopra il rispetto contatto. A quello punto inserire il cavo spelato dell'altoparlante nel contatto terminale ed estrarre il cacciavite dall'apertura in modo che il contatto si chiuda.

Boccola centrale per cavi dell'altoparlante installato su una parete. Tirare delicatamente il cavo proveniente alla
pareteattraversoilforod2mmpresente nella guarnizionein gomma.Inquesto mode il foro nella guarnizione in
gommasiallargacircondandoilcavo.
In casodi installatione all'esterno:se durante il montaggio la guarnizione in gommasilacera, ripararele lacerazioni e i puncti aperti con un sigillante al silicone.

3 CONTATTI STRISCIANTI

Quando l'altoparlante è collegato correttamente alla piastra di montaggio a parete, il segnale proveniente dall' amplificatore viene trasmesso tramite i contatti striscianti all'altoparlante.

4 BOCCOLA INFERIORE PER CAVI

Boccola inferiore per cavi dell'altoparlante installato su una parete. Per sbloccare la boccola per cavi, è necessario rimuoverile capuccio di tenuta di plastica prima di fissare la piastra di montaggio a parete su una parete. In caso di installation al'esterno: sigillare i punti aperti tra il cavo e la boccola dopo l'in installatione utilizzando un sigillante al silicone.

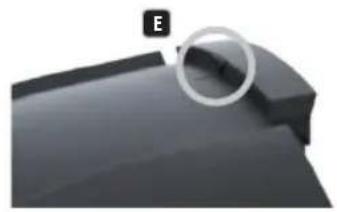

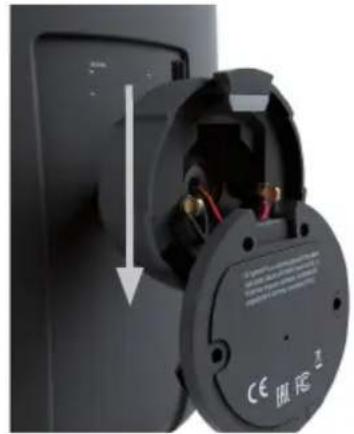

MONTAGGIO A PARETE

l aloparla e do tato di un staffa a parete con un praticme meccanismo di blocco. Griae al pannello di connessione integrato, l'altoparlante pue.
essere utilizzato anche in ambienti in cui e richiesto un assetto "pulito" sansa cavi visibili. Il meccanismo di inclinazione a 27^ e rotazione a 45^ consente di posizionarlo in modo accurato per ottenere una copertura acustica precisa.

Informazioni importanti sulla sicurezza: l'installazione in sospensione richiede esperienza, incluso il calcolo dei limiti del carico di lavoro, il materiale di installatione utilizzato e i test di sicurezza generici di tutto il materiale di installatione e gli altoparlanti. Se non si è qualificati, non cercare di eseguire l'installazione da soli, ma contattare una ditta specializzata!

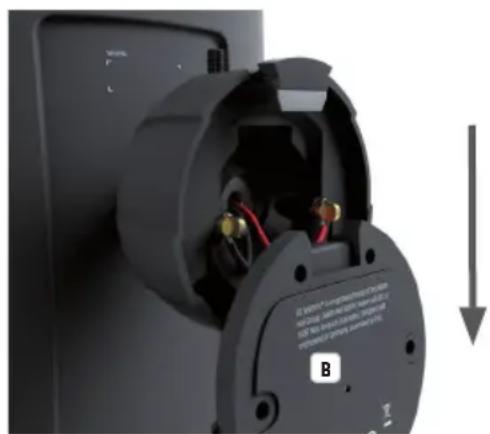

1 Prima di installare l'altoparlante, rimuovere la piastra di montaggio a parete alla staffa. Per farlo, allentare la vite di sicurezza A nel dato di unione semisferico utilizzando la chiave esagonale inclusa, ruotare in senso antiorario il dato di unione alla staffa a parete e tirare verso il basso la piastra B di montaggio a parete extraendola alla staffa.

3

Fissare saldamente la piatra di montaggio a parete con la morsettiera sulla parte superiore utilizzando viti idonee su una parete capace di supportarne il peso. Qualora i cavi dell'altoparlante si trovassero quello l'intonaco, il cavo corrispondente devese essere insertoattraverso la boccola centrale per cavi prima di fissare la piatra di montaggio a parete. A Anything punto collegare i cavi dell'altoparlante ai contatti corrispondenti della morsettiera.
3 Far scorrere l'altaporlante con la staffa a parete dall'alto sulla piatra di montaggio a parete in modo che i contatti sull'altaporlante scorrrano nelle scanalature della guida dei contatti striscianti della piatra di montaggio a parete e il gancio di fissaggio si incastri nella rientranza corrispondente.

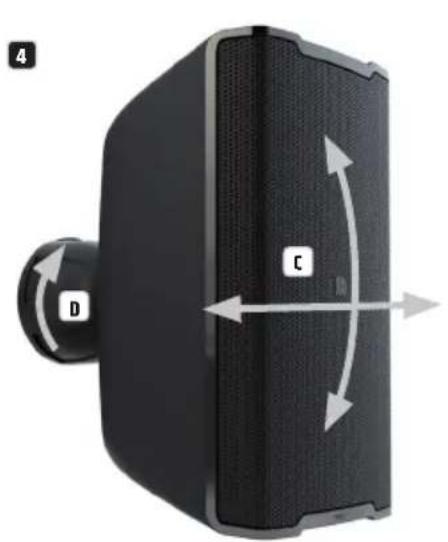

4 Utilizzando il giunto a sfera nella staffa a parete, l'altoparlante vuo essere ruotato in posizione verticale o orizzontale (in entrambi i casi sono a 180^ ). Quindi inclinarere e ruotare l'altoparlante nella direzione del fascio desiderata C. A quello punto fissare l'altoparlante avvitando il dato di unione semisferico D in senso orario sulla filettatura associata finché il contrassegno sul dato di unione corrisponde al contrassegno sul gancio di fissaggio E o al contrassegno sulla piastra di montaggio a parete F per assicurarsi cheanche la vite di sicurezza possa essere fissata su uno dei due fori passanti nell'anello metallico.

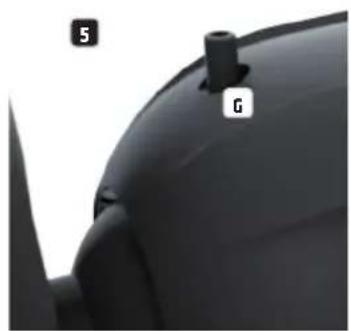

Fissare giuno a sera e il dato di unione semisferico per evitare che si spostino, serrando la vite di sicurezza nel dato di unione in senso orario utilizzando la chiave esagonale inclusa. Nel farlo, assicurarsi che la vite sua insertita completeness.

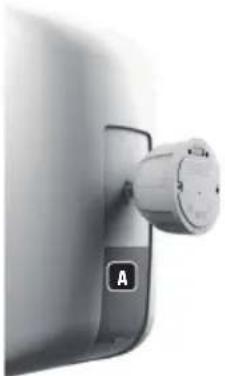

MODELLI CON TRASFORMATORE

L'interrottre a 3 positioni per la modalità operativa e l'interruttore per le connessioni del trasformatore si trovano al di sotto della staffa a parete in una sezione di controlo dietro un coperchio ermetico in gomma nei modelli DQOR 3T(B/W), DQOR 5T(B/W) e DQOR 8T(B/W). Sollevare il coperchio in gomma al fine di selezionare le impostazioni desiderate e in seguito richiudere bene il comparto di controllo.

1 MODALITA OPERativa 16Ω/70V/100V

Interruttore a 3 posizioni per regolare l'altoparlante da installatione per amplificatori da
installazione da 70V o 100V oppure per amplificatori con uscita a bassa impedenza (16 ohm).
Spostare l'interruttore nella posizione corrispondente prima di collegare all'amplificatore.

CONNECTIONI DEL TRASFORMATORE

Interruttore per selezionare la connessione del trasformatore desiderata (nell'esempio e individato il modello DQOR5TW).

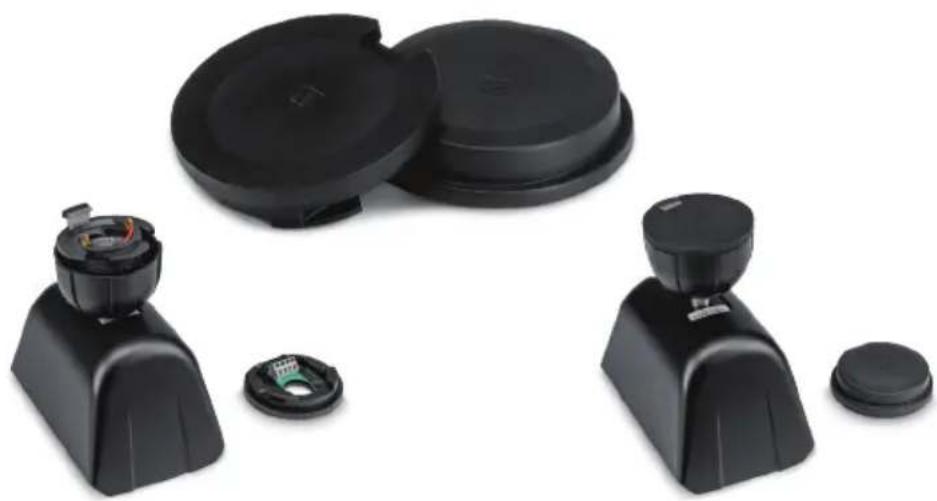

ACCESSORIO OPZIONALE

I coperchi in gomma per la connessione degli altoparlanti e la piastra di montaggio a parete sono disponibili come optional (2 set inclusi).

Codice articolo:LDDQORWMC

DATI TECNICI

Codice articolo: LDDQOR3(B/W) LDDQOR3T(B/W)
Tipodi prodotto Altoparlante da installmente
Tipodi Passivo
Dimensione woofer 3", 76,2 mm
Magnete woofer Ferrite
Marchio woofer Personalizzato
Bobina mobile woofer 1", 25,4 mm
Segnale acustico Guida d'onda CD ottimizzata secondo BEM
Dimensioni unità HF 1", 25,4 mm
Magnete unità HF Neodimio
Marchio unità HF Personalizzato
Bobina mobile unità HF 1", 25,4 mm
Angolo del fascio (H x V) 120° x 80° (-6 dB)
Potenza nominale (RMS) 30 W
Potenza nominale (picco) 60 W (>200 Hz)
Risposta in frequenza	85 - 20000 Hz (-10 dB)
Frequenza di crossover 2200 Hz
SPL (1 W/1 m)	80 dB
Guadagno max.	98 dB
Impedenza	8 ohm	16 ohm
Interruttore di selezione dell'ingresso	-	70 V - 100 V - 16 ohm
Connessioni di alimentazione trasformatore 100 V	-	30 - 6 - 3 - 1,5 W
Connessioni di alimentazione trasformatore 70 V	-	30 - 6 - 3 - 1,5 W
Connessioni di ingressso altoparlanti	morsettiera a 4 poli. Passo 5,08 mm
Materiale alloggamenti	Plastica ABS
Classe di protezione IP	65
Colore alloggamenti	Bianco (RAL 9010) / nero (RAL 9005)
Larghezza	114,6 mm
Altezza	180 mm
Profondità	180,8 mm
Accessori inclusi	Staffa per montaggio superficiellecchiave a brugola per vite di sicurezza
Accessorio opzionale	LDDQORWMC (set copercchio in gomma per staffa a parete)
Peso	1,4 kg	2,1 kg
Codice articolo: LDDQOR5(B/W) LDDQOR5T(B/W)
Tipodi prodotto Altoparlante da installazione
Tipodi Passivo
Dimensione woofer 5,25", 133 mm
Magnete woofer Ferrite
Marchio woofer Personalizzato
Bobina mobile woofer 1", 25,4 mm
Segnale acustico Guida d'onda CD ottimizzata secondo BEM
Dimensioni unità HF 1", 25,4 mm
Magnete unità HF Neodimio
Marchio unità HF Personalizzato
Bobina mobile unità HF 1", 25,4 mm
Angolo del fascio (H x V) 120° x 80° (-6 dB)
Potenza nominale (RMS) 70 W
Potenza nominale (picco) 140 W (>200 Hz)
Risposta in frequenza	74 - 20000 Hz (-10 dB)
Frequenza di crossover 1900 Hz
SPL (1 W/1 m)	84 dB
Guadagno max.	105 dB
Impedenza	8 ohm	16 ohm
Interruttore di selezione dell'ingresso	-	70 V - 100 V - 16 ohm
Connessioni di alimentazione trasformatore 100 V	-	70 - 30 - 15 - 7,5 - 3 W
Connessioni di alimentazione trasformatore 70 V	-	70 - 30 - 15 - 7,5 - 3 W
Connessioni di ingresso altoparlanti	morsettiera a 4 poli. Passo 5,08 mm
Materiale alloggiamento	Plastica ABS
Classe di protezione IP	55
Colore alloggiamento	Bianco (RAL 9010) / nero (RAL 9005)
Larghezza	156,7 mm
Altezza	253,8 mm
Profondità	215,3 mm
Accessori inclusi Staffa per montaggio superficiale	Chiave a brugola per vite di sicurezza
Accessorio opzionale	LDDQORWMC (set coperchio in gomma per staffa a parete)
Peso	2,7 kg	3,9 kg
Codice articolo: LDDQOR8(B/W) LDDQORST(B/W)
Tipodi prodotto Altoparlante da installazione
Tipodi Passivo
Dimensione woofer 8", 200 mm
Magnete woofer Ferrite
Marchio woofer Personalizzato
Bobina mobile woofer 2", 50,8 mm
Segnale acustico Guida d'onda CD ottimizzata secondo BEM
Dimensioni unità HF 1", 25,4 mm
Magnete unità HF Neodimio
Marchio unità HF Personalizzato
Bobina mobile unità HF 1", 25,4 mm
Angolo del fascio (H x V) 120° x 80° (-6 dB)
Potenza nominale (RMS) 120 W
Potenza nominale (picco) 240 W (>200 Hz)
Risposta in frequenza	62 - 20000 Hz (-10 dB)
Frequenza di crossover	1800 Hz
SPL (1 W/1 m)	88 dB
Guadagno max.	109 dB
Impedenza	8 ohm	16 ohm
Interruttore di selezione dell'ingresso	-	70 V - 100 V - 16 ohm
Connessioni di alimentazione trasformatore 100 V	-	120 - 70 - 30 - 15 - 7,5 - 3 W
Connessioni di alimentazione trasformatore 70 V	-	120 - 70 - 30 - 15 - 7,5 - 3 W
Connessioni di ingresso altoparlanti	morsettiera a 4 poli. Passo 5,08 mm
Materiale alloggiamento	Plastica ABS
Classe di protezione IP	55
Colore alloggiamento	Bianco (RAL 9010) / nero (RAL 9005)
Larghezza	255,8 mm
Altezza	413,9 mm
Profondità	316,4 mm
Accessori inclusi	Staffa per montaggio superficialeChiave a brugola per vite di sicurezza
Accessorio opionale	LDDQORWMC (set coperchio in gomma per staffa a parete)
Peso	5,2 kg	7,2 kg

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTORE E LIMITAZIONE DI RESPONSABILITA

Le nostre attuali condizioni di garanzia e la limitazione di responsabilita sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/ MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

In vigo nllunone Europea e in alti Paesi europie in cui si attui la raccolta differenziata) Queo sibolo aposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da un smaltimento incontrolato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separamente da altri rifiuti e riciclato nellottica dell'incentivazione di clici economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Queo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

CONFORMITA CE

Con la presente Adam Hall GmbH dichiara che quello prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R6TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al site www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHiarAZIONE CE DI CONFORMITA

Adam Hall GmbH dichiara che quello tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al segunte indirizzo

Indirizzo Internet: www.adamhall.com/compliance/

Sono riservati errori e refusi, nonché modifiche tecniche o di altre tipo!
