Intitulé	Description
Type de haut-parleur	Haut-parleur actif
Puissance nominale	5 W
Réponse en fréquence	80 Hz - 20 kHz
Connectivité	Entrée XLR, entrée jack 6,35 mm
Dimensions	Dimensions compactes pour une utilisation polyvalente
Poids	Léger, facilitant le transport
Utilisation recommandée	Idéal pour les petites salles, événements, et installations fixes
Maintenance	Nettoyage régulier et vérification des connexions
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Garantie constructeur, support technique disponible

FOIRE AUX QUESTIONS - DQOR 5 W LD Systems

Comment connecter le haut-parleur LD Systems DQOR 5 W à une source audio ?

Utilisez un câble audio adapté pour relier la sortie de votre source audio (comme un mixer ou un ordinateur) à l'entrée du haut-parleur. Assurez-vous que le haut-parleur est éteint lors de la connexion.

Quels types de câbles sont compatibles avec le DQOR 5 W ?

Le DQOR 5 W est compatible avec des câbles XLR, TRS ou RCA, selon les ports de votre source audio.

Comment régler le volume du haut-parleur ?

Utilisez le bouton de volume situé à l'arrière du haut-parleur pour ajuster le niveau sonore. Commencez à un niveau bas et augmentez progressivement pour éviter des dommages à l'audition.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez d'abord que le haut-parleur est allumé et que le volume est réglé. Assurez-vous que le câble audio est correctement connecté et que votre source audio fonctionne.

Le haut-parleur DQOR 5 W est-il résistant à l'eau ?

Le DQOR 5 W n'est pas conçu pour être résistant à l'eau. Évitez de l'exposer à l'humidité ou à des environnements humides.

Quelle est la puissance nominale du DQOR 5 W ?

Le DQOR 5 W a une puissance nominale de 5 watts, ce qui le rend idéal pour des applications de petite à moyenne taille.

Comment nettoyer le haut-parleur LD Systems DQOR 5 W ?

Utilisez un chiffon doux et sec pour nettoyer la surface du haut-parleur. Évitez les produits de nettoyage abrasifs ou à base de solvants.

Le DQOR 5 W peut-il être monté au mur ?

Oui, le DQOR 5 W est conçu pour être monté au mur. Assurez-vous d'utiliser des supports de montage appropriés et de suivre les instructions de montage fournies.

Quelle est la garantie du produit ?

Le DQOR 5 W est généralement accompagné d'une garantie limitée de 2 ans. Veuillez vérifier les détails spécifiques de la garantie auprès du revendeur.

MODE D'EMPLOI DQOR 5 W LD Systems

LD Systems a conçu ce produit de sorte qu'il reste fiable au fil des années. Fabricant de renom et fort d'une longue expérience dans la conception de produits audio de qualité, LD Systems privilégie la robustesse. Lisez attentivement le présent manuel afin de tirer rapidement le meilleur parti de votre produit LD Systems. Pour plus d'informations concernant LDSYSTEMs, rendez-vous sur WWW.LD-SYSTEMS.COM.

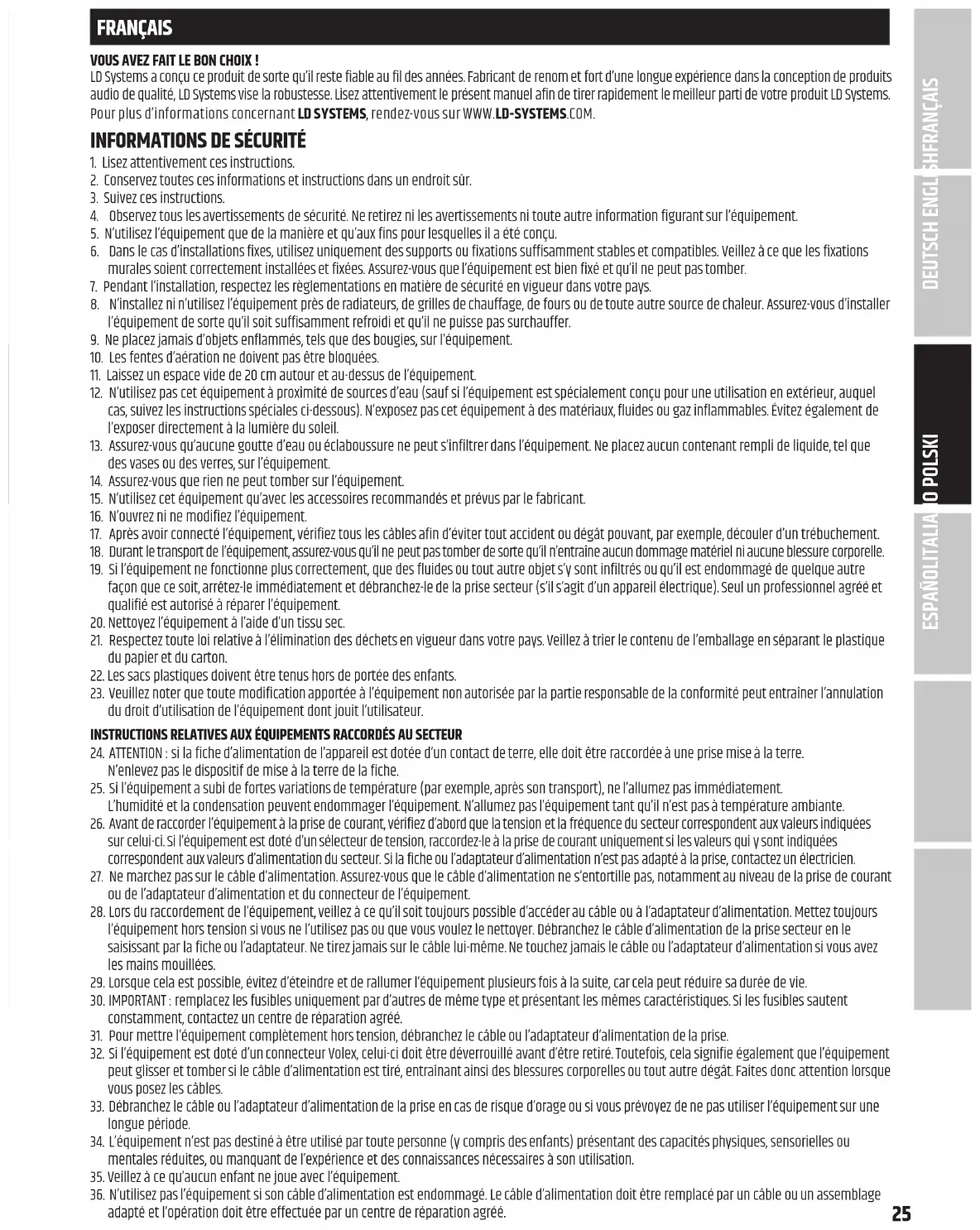

Informations de sécurité

1. Lisez attentivement ces instructions.
2. Conservé toutes ces informations et instructions dans un endroit sûr.
3. Suivez ces instructions.
4. Observez tous les avertissements de sécurité. Ne retirez ni les avertissements ni toute autre information figurant sur l'équipement.
5. N'utilisez l'équipement que de la manière et qu'aux fins pour lesquelles il a été conçu.
6. Dans le cas d'installations fixes, utilisez uniquement des supports ou fixations suffisamment stables et compatibles. Veillez à ce que les fixations murales soient correctement installées et fixées. Assurez-vous que l'équipement est bien fixe et qu'il ne peut pas tomber.
7. Pendant l'installation, respectez les réglementations en matière de sécurité en vigueur dans votre pays.
8. N’installez ni n’utilisez l’équipement près de radiateurs, de grilles de chauffage, de fenêtres ou de toute autre source de chaleur. Assurez-vous d’installer l’équipement de sorte qu’il soit suffisamment refroidi et qu’il ne puisse pas surchauffer.
9. Ne placez jamais d'objets enflammés, tels que des bougies, sur l'équipement.
10. Les fentes d'aération ne doivent pas être bloquées.
11. Laissez un espace vide de 20 cm après et au-dessus de l'équipement.
12. N'utilisez pas cet équipement à proximité de sources d'eau (sauf si l'équipement est spécialement conçu pour une utilisation en extérieur, auquel cas, suivez les instructions spéciales ci-dessous). N'exposez pas cet équipement à des matériaux, fluides ou gaz inflammables. Évitez également de l'exposer directement à la lumière du soleil.
13. Assurez-vous qu'aucune goutte d'eau ou éclaboussure ne peut s'infiltrer dans l'équipement. Ne placez aucun contenant rempli de liquide, tel que des vases ou des verres, sur l'équipement.
14. Assurez-vous que rien ne peut tomber sur l'équipement.
15. N'utilise cet équipement qu'avec les accessoires recommandés et prévus par le fabricant.
16. N'ouvrez ni ne modifiez l'équipement.
17. Ne ouvrez ni ne modifiez l'équipement.
18. Durant le transport de l'équipement, assurez-vous qu'il ne peut pas tomber de sorte qu'il n'entraîne aucun dommage matériel ni aucune blessure corporelle.
19. Si l'équipement ne fonctionne plus correctement, que des fluides ou tout autre objet s'y sont infiltrés ou qu'il est endommagé de quelque autre façon que ce soit, arrêtez-le immédiatement et débranchez-le de la prise secteur (s'il s'agit d'un appareil électrique). Seul un professionnel agrée et qualifié est autorisé à réparer l'équipement.
20. Nettoyez l'équipement à l'aide d'un tissu sec.
21. Respectez toute loi relative à l'élimination des déchets en vigueur dans votre pays. Veillez à trier le contenu de l'emballage en séparant le plastique du papier et du carton.
22. Les sacs plastiques doivent être tenus hors de portée des enfants.
23. Veuillez noter que toute modification apportée à l'équipement non autorisée par la partie responsable de la conformité peut entraîner l'annulation du droit d'utilisation de l'équipement dont jouit l'utilisateur.

Instructions relatives aux équipements raccordés au secteur

1. ATTENTION: si la fiche d'alimentation de l'appareil est dotée d'un contact de terre, elle doit être raccordée à une prise mise à la terre. N'enlevez pas le dispositif de mise à la terre de la fiche.
2. Si l'équipement a subi de fortes variations de température (par exemple, après son transport), ne l'allumez pas immédiatement. L'humidité et la condensation peuvent endommager l'équipement. N'allumez pas l'équipement tant qu'il n'est pas à température ambiante.
3. Avant de raccorder l'équipement à la prise de courant, vérifie d'abord que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur celui-ci. Si l'équipement est doté d'un sélecteur de tension, raccordez-le à la prise de courant uniquement si les valeurs qui y sont indiquées correspondent aux valeurs d'alimentation du secteur. Si la fiche ou l'adaptateur d'alimentation n'est pas adaptée à la prise, contactez un électricien.
4. Ne marchez pas sur le câble d'alimentation. Assurez-vous que le câble d'alimentation ne s'entortille pas, notamment au niveau de la prise de courant ou de l'adaptateur d'alimentation et du connecteur de l'équipement.
5. Lors du raccordement de l'équipement, veillez à ce qu'il soit toujours possible d'accéder au câble ou à l'adaptateur d'alimentation. Mettez tout l'équipement hors tension si vous ne l'utilisez pas ou que vous voulez le nettoyer. Débranchez le câble d'alimentation de la prise secteur en le saisis-sant par la fiche ou l'adaptateur. Ne tirez jamais sur le câble lui-même. Ne touchez jamais le câble ou l'adaptateur d'alimentation si vous avez les mains mouillées.
6. Lorsque cela est possible, évitez d'éteindre et de rallumer l'équipement plusieurs fois à la suite, car cela peut réduire sa durée de vie.
7. IMPORTANT: remplacez les fusibles uniquement par d'autres de même type et présentant les mêmes caractéristiques. Si les fusibles sautent constamment, contactez un centre de réparation/agréé.
8. Pour permettre l'équipement complètement hors tension, débranchez le câble ou l'adaptateur d'alimentation de la prise.
9. Si l'équipement est doté d'un connecteur volex, celui-ci doit être déverrouillé avant d'être retiré. Toutefois, cela signifie également que l'équipement peut glisser et tomber si le câble d'alimentation est tiré, entraînant ainsi des blessures corporelles ou tout autre dégât. Faites donc attention lorsque vous posez les câbles.
10. Débranche le câble ou l'adaptateur d'alimentation de la prise en cas de risque d'orage ou si vous prévoyez de ne pas utiliser l'équipement sur une longue période.
11. L'équipement n'est pas destiné à être utilisé par toute personne (y compris des enfants) représentant des capacités physiques, sensorielles ou mentales réduites, ou manquant de l'expérience et des connaissances nécessaires à son utilisation.
12. Veillez à ce qu'aucun enfant ne joue avec l'équipement.
13. N'utilise pas l'équipement si son câble d'alimentation est endommagé. Le câble d'alimentation doit être remplacé par un câble ou un assemblage adapté et l'opération doit être effectuée par un centre de réparation agréé.

Attention

Afin de réduire le risque d'électrocution, ne retirez pas le boîtier (ou la partie arrière) de l'opération. Vous ne devez réparer aucune pièce de ce dernier. Toute opération d'entretien et de réparation doit être exclusivement effectuée par un professionnel qualifié.

Le triangle d'advertisement comprenant un symbole d'éclair indique la présence de composants alimentés et non isolés dangereux à l'intérieur de l'unité pouvant causer une électrocution.

Le triangle d'avertissement comprenant un point d'exclamation indique des instructions d'utilisation et d'entretien importantes.

Avertissement : ce symbole indique la présence d'une surface chaude. Certaines parties du boîtier de l'équipement peuvent devenir chaudes pendant l'utilisation de ce dernier. Après avoir utilisé l'équipement, laissez-le se refroidir pendant au moins 10 minutes avant de le manipuler ou de le transporter.

Avertissement: cet appareil est conçu pour fonctionner à une altitude inférieure à 2000 mètres.

Avertissement: ce produit n'est pas conçu pour être utilisé dans des climats tropicaux.

Attention : volume SONORE élevé

Cet appareil est conçu pour un usage professionnel. Par conséquent, son utilisation commerciale est soumise aux réglementations nationales en vigueur relatives à la prévention des accidents. En tant que fabricant, la société Adam Hall est tenue de vous informer officiellement de l'existence d'éventuels risques sanitaires.

Lésions auditives découlant d'une exposition prolongée à un volume sonore élevé : lors de son utilisation, ce produit peut produire un niveau de pression acoustique élevé pouvant entraîner des lésions auditives irréversibles chez les artistes, employés et le public qui sont soumis. Évitez donc toute exposition prolongée à un volume sonore supérieur à 90 dB.

LD Systems présente une nouvelle série d'enceintes d'installation destinées à un usage intérieur ou extérieur. Les systèmes bidirectionnels du nouveau modèle dynamique de LD Systems existent en version à basse impédance (8 Ω) et en version à haute impédance dotée d'un commutateur pour les différents réglages des transformateurs : 70 V ou 100 V. Les haut-parleurs existent dans les dimensions suivantes : 3", 5,25" et 8". Afin de pouvoir les intégrer facilement à différents systèmes audio intérieur et extérieur, les haut-parleurs disposent d'un support de montage mural intégré et d'une glissière de verrouillage. Les haut-parleurs peuvent également être utilisés dans des environnements où les exigences visuelles sont strictes grâce au panneau de connexion intégré qui élimine les câbles visibles. En outre, le mécanisme d'inclinaison selon un angle de et de rotation selon un angle de permet de positionner les enceintes avec précision pour des performances audio optimisées. Les nouveaux haut-parleurs extérieurs existent en noir et en blanc.

Caracteristiques : modeles avec transformateur

• Nouveau modèle dynamique de haut-parleurs LD Systems
• Système de haut-parleurs bidirectionnels
• Support mural avec mécanisme de verrouillage et connexions au haut-parleur intégrés
• Adapté à une utilisation en intérieur et en extérieur
• Grille en aluminium pour une COMMUE protection contre la rouille Orientation vertical et horizontale selon un angle d'inclinaison de et un angle de rotation de
• Guide d'ondes BEM optimisé pour une directivité constante Angle de dispersion horizontal de et vertical de
• Commutateur de sélection d'entrée à 3 positions (16 n/70 V/100 V) et commutateur rotatif pour les réglages transformateur
• Très faible saturation du transformateur
• Disponible en noir (RAL 9005 = nom de l'article se terminant par B) et en blanc (RAL 9010 = nom de l'article se terminant par W) Type de protection IP65 = DQOR3T (B/W) IP55 = DQOR5T (B/W) et DQOR8T (B/W)

DQOR3T (B/W): système de haut-parleurs bidirectionnels avec boomer 3" et tweeter 1" en titane à refroidissement FerroFluid™ 30 W à 16 Ω; réglages transformateur 30 W - 6 W - 3 W - 1,5 W

DQORST (B/W): système de haut-parleurs bidirectionnels avec boomer 5,25" et tweeter 1" en titane à refroidissement FerroFluid™ 70 W à 16 Ω; réglages transformateur 70 W - 30 W - 15 W - 7,5 W - 3 W

DQOR8T (B/W): système de haut-parleurs bidirectionnels avec boomer 8" et tweeter 1" en titane à refroidissement FerroFluid™ 120 W à 16 Ω; réglages transformateur 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W

Contenu de l'emballage

DQOR3T (B/W) et DQOR5T (B/W): 1 paire de haut-parleurs / DQOR8T (B/W): 1 haut-parleur - Clé Allen pour la vis de sécurité du support mural - Manuel d'utilisation

Characteristiques : modeles à BASSE impédance

• Nouveau modèle dynamique de haut-parleurs LD Systems
• Système de haut-parleurs bidirectionnels
• Support mural avec mécanisme de verrouillage et connexions au haut-parleur intégrés
• Adapté à une utilisation en intérieur et en extérieur
• Grille en aluminium pour une meilleure protection contre la rouille. Orientation verticale et horizontale selon un angle d'inclinaison de et un angle de rotation de
• Guide d'ondes BEM optimisé pour une directivité constante Angle de dispersion horizontal de et vertical de
• Disponible en noir (RAL 9005 = nom de l'article se terminant par B) et en blanc (RAL 9010 = nom de l'article se terminant par W) Type de protection IP65 ≡ DQ0R3 B/W) IP55 = DQ0R5 B/W et DQ0R8 B/W

DQOR3 (B/W): système de haut-parleurs bidirectionnels avec boomer 3" et tweeter 1" en titane à refroidissement FerroFluid™. Puissance: 30 W / Impédance: 8 Ω

DQOR5 (B/W): système de haut-parleurs bidirectionnels avec boomer 5,25" et tweeteter 1" en titane à refroidissement FerroFluid™. Puissance: 70 W / Impédance: 8 Ω

DQOR8 (B/W): système de haut-parleurs bidirectionnels avec boomer 8" et tweeter 1" en titane à refroidissement FerroFluid™. Puissance: 120 W / Impédance: 8 Ω

Contenu de l'emballage

DQ0R3 (B/W) et DQ0R5 (B/W): 1 paire de haut-parleurs / DQ0R8 (B/W): 1 haut-parleur - Clé Allen pour la vis de sécurité du support mural - Manuel d'utilisation

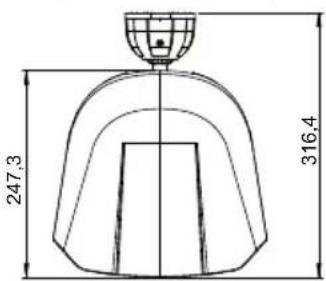

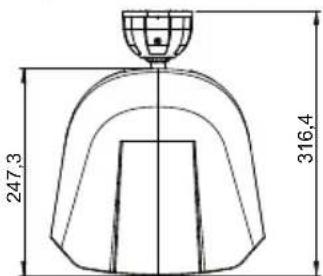

Dimensions (MM)

DQOR3 / DQOR3T

DQOR5

DQOR5T

DQOR8 / DQOR8T

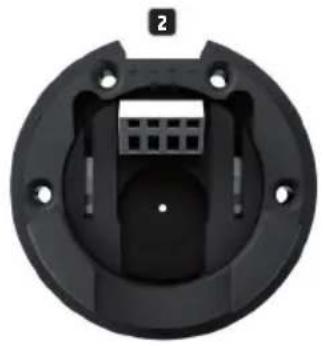

Support de montage MURAL

Les 4 orifices du support de montage permettent de le fixer à un mur. Des vis à tête plate fraisée sont nécessaires pour fixer le support. Leur tête plate permet de les aligner avec le support (les vis ne sont pas incluses avec le produit). Le support de montage mural est doté d'un bornier à 4 pôles, de contacts glissants et de 2 ouvertures pour laisser passer les câbles des haut-parleurs.

1 Bornier

Bornier à 4 pôles doté de bornes à dessort pour brancher un cable de haut-parleur d'une section de 2,5 mm² maximum et pour envoyer le signal de l'amplificateur vers un autre haut-parleur branché en parallèle. Veuillez vous référer aux marques des contacts pour définir correctement la polarité. Ouvrez les contacts du bornier en faisant glisser un petit tournevis plat dans l'ouverture située au-dessus du contact en question. Insérez ensuite le cable de haut-parleur dénudé dans le contact du bornier et retirez le tournevis de l'ouverture pour refermer le contact.

2 Passage central des CABLES

Passage central pour les câbles de haut-parleurs installés dans un mur. Insérez soigneusement les câbles sortant du mur dans le trou de 2 mm du joint en caoutchouc. L'orifice du joint en caoutchouc est flexible et donc est fait pour entourer parfaitement les câbles.

Lors d'un montage en extérieur : si le joint en caoutchouc est abimé lors du montage, colmatez les fissures et les crevasses avec un produit de scellement en silicone.

3 Contacts glissants

Lorsque le haut-parleur est correctement branché au support de montage mural, le signal du haut-parleur venant de l'amplificateur est transmis au haut-parleur par l'intermédiaire des contacts glissants.

Passage inférieur des câbles

Passage inférieur pour les câbles de haut-parleurs installés sur un mur. Afin de permettre le passage inférieur des câbles, le couvercle de fermeture en plastique doit être enlevé avant de fixer le support mural au mur. Lors d’un montage en extérieur : utilisez un produit de scellement en silicone pour colmater les espaces vides entre les câbles et l’orifice de passage des câbles.

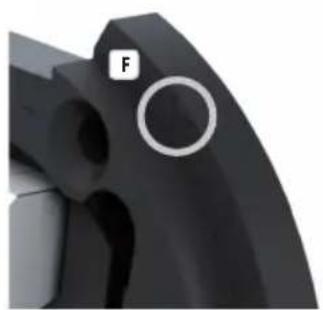

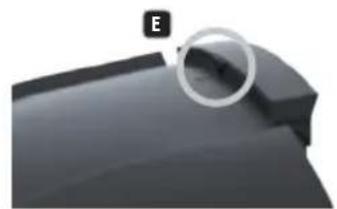

Montage MURAL

Le haut-parleur dispose d'un support mural doté d'un mécanisme de verrouillage pratique. Les haut-parleurs peuvent également être utilisés dans des environnements où les exigences visuelles sont strictes grâce au panneau de connexion intégré qui élimine les câbles visibles. Le mécanisme d'inclinaison selon un angle de et de rotation selon un angle de permet de positionner les enceintes avec précision pour des performances audio optimisées.

Informations de sécurité importantes : le montage en hauteur nécessite de l'expérience. Celui-ci comprend en effet le calcul des limites de la charge de travail, la définition du matériel à utiliser pour l'installation et la réalisation de tests de sécurité du matériel de l'installation et des haut-parleurs. Si vous n'êtes pas qualifié, n'essayez pas de réaliser l'installation vous-mêmes et faites appel à une entreprise professionnelle.

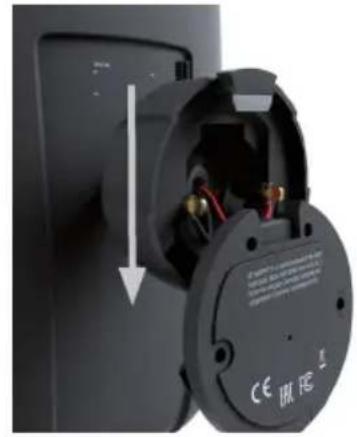

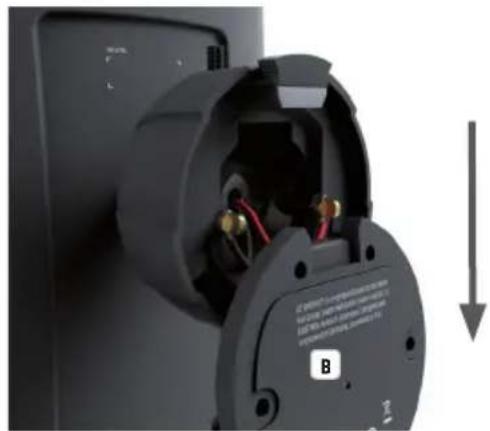

Avant d'installer le haut-parleur, retirez le disque de montage mural du support de montage.

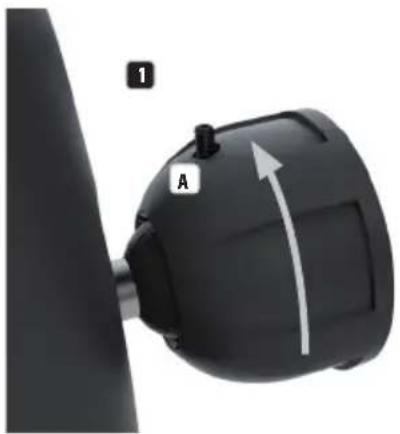

Pour cela, desserrez la vis de sécurité A située sur la bague de raccord en forme de dôme à l'aide de la clé Allen incluse. Tournez la bague de raccord dans le sens inverse des aiguilles d'une montre et tirez le disque de montage mural B vers le bas pour le retirer du support de montage.

Assurez-vous que le bornier est situé en haut du disque de montage mural et fixez celui-ci fermement sur un mur capable de supporter le poids de l'équipement à l'aide des vis appropriées. Pour les câbles de haut-parleur placés sous un enduit, le câble correspondant doit être inséré dans le passage central de câble avant que le disque de montage mural ne soit fixé au mur. Branchez ensuite les câbles de haut-parleur aux contacts du bornier correspondants. Faites coulisser du haut vers le bas le haut-parleur avec le support mural dans le disque de montage mural, de façon à ce que les contacts du haut-parleur coulissent dans les sillons de guidage des contacts glissants du disque de montage mural et que le crochet de soutien s'emboîte dans l'encastrement correspondant. 4 A l'aide de l'articulation à rotule du support mural, tournez le haut-parleur en position verticale ou horizontale (selon un angle de maximum dans chaque direction). Inclinez et faites pivoter le haut-parleur dans la direction de dispersion souhaitée. Fixez ensuite le haut-parleur en vissant fermement la bague de raccord en forme de dôme dans le sens des aiguilles d'une montre dans le filetage, jusqu'à ce que les marques de la bague de raccord en forme de dôme soient en face des marques du crochet de fixation ou des marques du disque de montage mural. De cette façon, vous vous assurez que les vis de sécurité peuvent également être insérées dans l'un des deux trous de la b.bague de serrage.

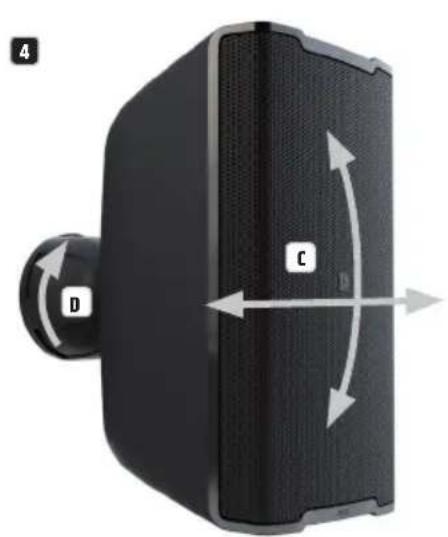

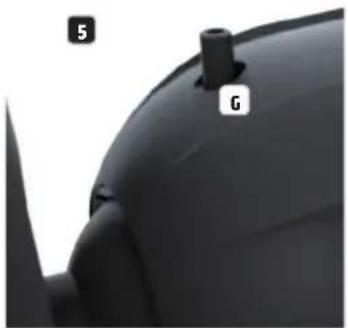

5 Empêchez l'articulation à rotule et la bague de raccord en forme de dôme de bouger en desserrant la vis de sécurité située sur la bague de raccord en forme de dôme à l'aide de la clé Allen incluse 6. Lorsque vous procédez à cette opération, assurez-vous que la vis est entièrement enfouie.

Modeles avec transformaur

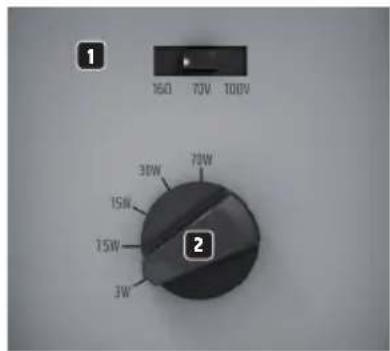

Le commutateur à 3 positions définissant le mode de fonctionnement et le commutateur rotatif pour les réglages transformateur sont situés sous le support mural dans un compartiment de commande protégé par un capuchon en caoutchouc sur les modèles DQR3T (B/W), DQR5T (B/W) et DQR8T (B/W). Soulevez le capuchon en caoutchouc afin d'accéder aux réglages souhaités et refermez soigneusement le compartiment une fois que vous avez terminé.

Mode de fonctionnement 16 Ω/70 v/100 v

Commutateur à 3 positions pour régler les enceintes d'installation avec des amplificateurs d'installation 70V ou 100V ou avec des amplificateurs à faible impédance (16 Ω). Placez le commutateur sur la position souhaitée avant de brancher l'amplificateur.

2 Réglages transformateur

Réglez le commutateur pour la position correspondant au réglage du transformateur (modèle DQR5TW en exemple).

DQOR3T(B/W):30W-6W-3W-1,5W

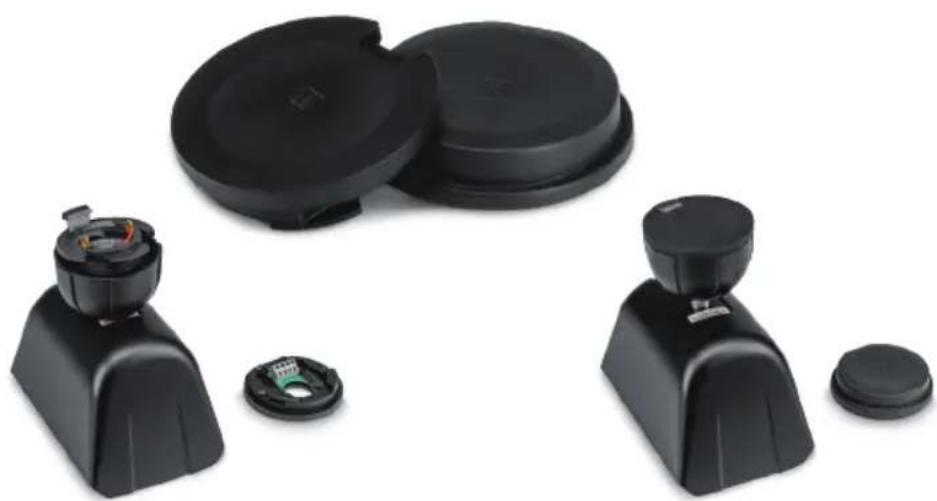

Les protections en caoutchouc pour les branchements des haut-parleurs et les disques de montage mural sont disponibles en option (2 ensembles inclus).

Numéro d'article: LDDQORWMC

CHARACTERISTIQUES TECHNIQUES

Numéro d'article : LDOQOR3 (B/W) LDOQOR3T (B/W)
Type de produit Enceintes d'installation
Type Passives
Taille du boomer 3", 76,2 mm
Aimant du boomer Ferrite
Marque du boomer Sur mesure
Bobine acoustique du boomer 1", 25,4 mm
Pavillon Guide d'ondes BEM optimisé pour directivité constante
Taille du pilote HF 1", 25,4 mm
Aimant du pilote HF Néodyme
Marque du pilote HF Sur mesure
Bobine acoustique du pilote HF 1", 25,4 mm
Angle de dispersion (h x v) 120° x 80° (-6 dB)
Puisance (RMS) 30 W
Puisance (max.) 60 W (>200 Hz)
Réponse en fréquence	85-20 000 Hz (-10 dB)
Fréquence de raccordement	2 200 Hz
SPL (1 W/1 m)	80 dB
SPL max.	98 dB
Impédance	8 Ω	16 Ω
Commutateur de sélection d'entrée	-	70 V - 100 V - 16 Ω
Réglages transformateur de puissance 100 V	-	30 W - 6 W - 3 W - 1,5 W
Réglages transformateur de puissance 70 V	-	30 W - 6 W - 3 W - 1,5 W
Connexions d'entrée du haut-parleur	Bornier à 4 pôles ; écartement de 5,08 mm
Matériau du boitier	Plastique ABS
Indice de protection IP	65
Couleur du boitier	Blanc (RAL 9010) / noir (RAL 9005)
Largeur	114,6 mm
Hauteur	180 mm
Profondeur	180,8 mm
Accessoires inclus	Support de fixationClé Allen pour vis de sécurité
Accessoires en option	LDDQORWMC (cache en caoutchouc pour support mural)
Poids	1,4 kg	2,1 kg

Numéro d'article : LDDQOR5 (B/W) LDDQORST (B/W)
Type de produit Enceintes d'installation
Type Passives
Taille du boomer 5,25", 133 mm
Aimant du boomer Ferrite
Marque du boomer Sur mesure
Bobine acoustique du boomer 1", 25,4 mm
Pavillon Guide d'ondes BEM optimisé pour directivité constante
Taille du pilote HF 1", 25,4 mm
Aimant du pilote HF Néodyme
Marque du pilote HF Sur mesure
Bobine acoustique du pilote HF 1", 25,4 mm
Angle de dispersion (h x v) 120° x 80° (-6 dB)
Puissance (RMS) 70 W
Puissance (max.) 140 W (>200 Hz)
Réponse en fréquence	74-20 000 Hz (-10 dB)
Fréquence de raccordement	1900 Hz
SPL (1 W/1 m)	84 dB
SPL max.	105 dB
Impédance	8 Ω
Commutateur de sélection d'entrée	-
Réglages transformateur de puissance 100 V	-
Réglages transformateur de puissance 70 V	-
Connexions d'entrée du haut-parleur	Bornier à 4 pôles ; écartement de 5,08 mm
Matériau du boitier	Plastique ABS
Indice de protection IP	55
Couleur du boitier	Blanc (RAL 9010) / noir (RAL 9005)
Largeur	156,7 mm
Hauteur	253,8 mm
Profondeur	215,3 mm
Accessoires inclus	Support de fixationClé Allen pour vis de sécurité
Accessoires en option	LDDQORWMC (cache en caoutchouc pour support mural)
Poids	2,7 kg
Numéro d'article : LDDQOR8 (B/w) LDDQOR8T (B/w)
Type de produit Enceintes d'installation
Type Passives
Taille du boomer 8", 200 mm
Aimant du boomer Ferrite
Marque du boomer Sur mesure
Bobine acoustique du boomer 2", 50,8 mm
Pavillon Guide d'ondes BEM optimisé pour directivité constante
Taille du pilote HF 1", 25,4 mm
Aimant du pilote HF Néodyme
Marque du pilote HF Sur mesure
Bobine acoustique du pilote HF 1", 25,4 mm
Angle de dispersion (h x v) 120° x 80° (-6 dB)
Puissance (RMS) 120 W
Puissance (max.) 240 W (>200 Hz)
Réponse en fréquence 62-20 000 Hz (-10 dB)
Fréquence de raccordement	1 800 Hz
SPL (1 W/1 m)	88 dB
SPL max.	109 dB
Impédance	8 Ω
Commutateur de sélection d'entrée	-
Réglages transformateur de puissance 100 V	-
Réglages transformateur de puissance 70 V	-
Connexions d'entrée du haut-parleur	Bornier à 4 pôles ; écartement de 5,08 mm
Matériau du boitier	Plastique ABS
Indice de protection IP	55
Couleur du boitier	Blanc (RAL 9010) / noir (RAL 9005)
Largeur	255,8 mm
Hauteur	413,9 mm
Profondeur	316,4 mm
Accessoires inclus	Support de fixationClé Allen pour vis de sécurité
Accessoires en option	LDDQORWMC (cache en caoutchouc pour support mural)
Poids	5,2 kg

Garantie fabricant & limitation de responsabilité

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu-Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI Et mise aux dechets correcte de ce produit

Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets. La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutif à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recycliez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

CONFORMITE CE

La société Adam Hall GmbH déclare par la présente que ce produit est compatible avec les régulations suivantes (le cas échéant) :

R6TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

ROHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : [e-mail].

Declaration de conformite ce

Adam Hall GmbH déclare par la présente que ce type d'équipement radio est conforme à la directive 2014/53/EU.

Le texte intégral de la déclaration de conformité CE est disponible à l'adresse suivante

Adresse Internet disponible: www.adamhall.com/compliance/

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres!

IP55 = DQOR5T (B/W) et DQOR8T (B/W)

DQOR3T (B/W) et DQOR5T (B/W) - 1 par de altavoces / DQOR8T (B/W) - 1 altavoz - Clé Allen pour atornillar de forme segura el soporte de pared - Manuel de usuario

IP55 = DQOR5 (B/W) ∨ DQOR8 (B/W)

• DQOR3 (B/W) v DQOR5 (B/W) - 1 paire d'altavoces / DQOR8 (B/W) - 1 altavoz
• Manuel de l'utilisateur

MEDIDAS (MM) DQOR3 / DQOR3T

DQOR5

DQOR5T

DQOR8 / DQOR8T

DQOR 3T(B/W): 30 W - 6 W - 3 W - 1,5 W

DQOR 8T(B/W): 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W

IP55 = DQOR5T (B/W) & DQOR8T (B/W)

IP55 = DQOR5T (B/W) & DQOR8T (B/W)

DQOR 3T(B/W): 30 W - 6 W - 3 W - 1.5 W

DQOR 5T(B/W): 70 W - 30 W - 15 W - 7,5 W - 3 W

DQOR 8T(B/W): 120 W - 70 W - 30 W - 15 W - 7,5 W - 3 W

IP55 = DQOR5T (B/W) et DQOR8T (B/W)

DQ0R3T (B/W): istema di altoparlanti a 2 vie con woofer da 3^ e tweete in titanio da 1^ con raffreddamento FerroFluidTM.

IP55 = DQOR5 (B/W) et DQOR8 (B/W)

DQ0R3 (B/W): planta di altoparlanti a 2 vie con woofer da 3'' e tweeter in titanio da 1'' con raffreddamento FerroFluid™.

DQOR 3T(B/W): 30 W - 6 W - 3 W - 1.5 W

DQOR 8T(B/W): 120 W - 70 W - 30 W - 15 W - 7.5 W - 3 W
