CE C8 - Haut-parleur LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte plafonnier pour installation fixe
Marque	LD Systems
Modèle	CE C8
Référence	LDCEC8
Couleur	Blanc
Matériau du boîtier	ABS, grille frontale aluminium avec finition peinture époxy
Diamètre du haut-parleur	8 pouces (203,2 mm)
Puissance admissible (RMS)	10 W
Sélecteur de puissance	5 W / 10 W sous 100 V
Réponse en fréquence	80 Hz - 15 kHz
Sensibilité (1W/1m)	93 ± 3 dB SPL
Température ambiante de fonctionnement	-25 °C à +55 °C
Dimensions (L x H x P)	232 mm x 232 mm x 90 mm
Diamètre de découpe au plafond	210 mm
Poids	0,90 kg
Alimentation	100 V ligne d'enceintes
Fonctions principales	Diffusion de musique d'ambiance et annonces vocales, conception sans bord pour intégration discrète
Contenu du carton	1 enceinte CE C8, manuel d'utilisation
Entretien et nettoyage	Nettoyer les surfaces avec un chiffon propre et humide ; débrancher l'alimentation avant tout entretien ; ne pas utiliser de solvants
Maintenance et réparation	Réservée à du personnel qualifié ; aucune pièce réparable par l'utilisateur
Garantie constructeur	Consultez les conditions sur le site d'Adam Hall GmbH
Classe de protection	Non spécifié (utilisation en intérieur sec)
Sécurité	Respecter les consignes : ne pas ouvrir, ne pas modifier, utiliser uniquement en intérieur sec, distance minimale 0,3 m des matériaux inflammables
Mise au rebut	Respecter la directive DEEE ; ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - CE C8 LD Systems

Quel est le diamètre de découpe nécessaire pour installer le LD Systems CE C8 ?

Le diamètre de découpe au plafond est de 210 mm.

Comment sélectionner la puissance de l'enceinte CE C8 ?

Utilisez le sélecteur de puissance situé sur le transformateur : les options sont 5 W (fil blanc) et 10 W (fil rouge) sous 100 V, avec le fil commun noir.

Puis-je utiliser cette enceinte sur une ligne 70 V ?

Non, l'enceinte CE C8 est conçue exclusivement pour les lignes 100 V. Ne l'utilisez pas sur d'autres tensions sans adaptation.

Comment nettoyer l'enceinte CE C8 ?

Débranchez d'abord l'alimentation. Nettoyez les surfaces avec un chiffon propre et humide. Évitez l'infiltration d'humidité et n'utilisez pas de solvants ou produits abrasifs.

Quelle est la hauteur de montage maximale recommandée ?

Sauf indication contraire, les appareils d'installation sont prévus pour des hauteurs de montage inférieures à 5 m.

L'enceinte dispose-t-elle d'une protection contre les surtensions ?

Le manuel ne mentionne pas de protection intégrée ; il est recommandé de prendre des mesures contre les surtensions (foudre) lors de l'installation.

Puis-je réparer moi-même l'enceinte en cas de panne ?

Non, l'appareil ne contient pas de pièces réparables par l'utilisateur. Toute réparation doit être effectuée par du personnel qualifié agréé par le fabricant.

Quelle est la garantie constructeur pour le CE C8 ?

La garantie est fournie par Adam Hall GmbH. Consultez les conditions actuelles sur leur site https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf.

L'enceinte est-elle adaptée à une utilisation en extérieur ?

Non, elle est conçue pour une installation en intérieur uniquement et n'est pas résistante aux intempéries.

Comment éliminer l'enceinte en fin de vie ?

Respectez la directive DEEE (déchets d'équipements électriques et électroniques). Ne la jetez pas avec les ordures ménagères ; déposez-la dans une déchèterie ou auprès d'un revendeur agréé.

MODE D'EMPLOI CE C8 LD Systems

Cet appareil a été conçu et fabriqué selon des normes de qualité élevées afin de garantir un fonctionnement sans faille pendant de nombreuses années. C'est ce que LD Systems représente avec son nom et sa longue expérience en tant que fabricant de produits audio de haute qualité. Veuillez lire attentivement ce mode d'emploi afin de pouvoir utiliser rapidement votre nouveau produit LD Systems de manière optimale. Vous trouverez plus d'informations sur LD Systems sur notre site Internet WWW.LD-SYSTEMS.COM

INFORMATIONS SUR CE MODE D'EMPLOI

• Avant la mise en service, lisez attentivement les consignes de sécurité et l'ensemble du mode d'emploi.
• Respectez les avertissements figurant sur l'appareil et dans le mode d'emploi.
• Conservez toujours le mode d'emploi à portée de main.
• Si vous vendez ou cédez l'appareil, remettez impérativement aussi ce mode d'emploi, car il fait partie intégrante du produit.

UTILISATION RÉGLEMENTÉE

Le produit est un appareil destiné à une installation audio professionnelle !

Le produit a été développé pour une utilisation professionnelle dans le domaine de l'installation audio et n'est pas destiné à être utilisé dans les foyers !

En outre, ce produit est destiné à être installé par des personnes qualifiées ayant des connaissances spécialisées et à être utilisé par des personnes instruites !

L'utilisation du produit en dehors des caractéristiques techniques et des conditions d'exploitation spécifiées est considérée comme non conforme à l'usage prévu !

La responsabilité pour les dommages et les dommages causés à des personnes et à des biens par une utilisation non conforme est exclue !

Le produit n'est pas adapté pour :

- Les personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances.

- Les enfants (les enfants doivent être informés de ne pas jouer avec l'appareil)

EXPLICATIONS DES TERMES ET DES SYMBOLES

1. DANGER : Le mot DANGER, éventuellement associé à un pictogramme, indique des situations ou des conditions immédiatement dangereuses pour la vie et l'intégrité physique.
2. AVERTISSEMENT : Le mot AVERTISSEMENT, éventuellement associé à un pictogramme, indique des situations ou des conditions potentiellement dangereuses pour la vie et l'intégrité physique.
3. MISE EN GARDE : Les mots MISE EN GARDE, éventuellement associés à un pictogramme, sont utilisés pour indiquer des situations ou des conditions pouvant entraîner des blessures.
4. ATTENTION : Le mot ATTENTION, éventuellement associé à un symbole, fait référence à des situations ou à des conditions qui peuvent causer des dommages aux biens et/ou à l'environnement.

Ce pictogramme identifie les dangers qui peuvent causer un choc électrique.

Ce pictogramme identifie les zones ou les situations dangereuses.

Ce pictogramme indique les dangers causés par les surfaces portées à haute température.

Ce pictogramme indique des dangers dus à des niveaux de volume sonore élevés.

Ce pictogramme indique des informations supplémentaires concernant le fonctionnement du produit.

Ce pictogramme désigne un appareil qui ne contient pas de pièces réparables par l'utilisateur.

Ce pictogramme désigne un appareil qui ne doit être utilisé que dans des locaux secs.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et n'y apportez aucune modification.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur ou s'il a été endommagé de toute autre manière, éteignez-le immédiatement et débranchez-le du secteur. L'appareil ne peut être réparé que par des techniciens de réparation agréés.
3. Pour les appareils de classe de protection 1, le conducteur de protection (mise à la terre) doit être connecté correctement. Ne débranchez jamais le conducteur de protection. Les appareils de classe de protection 2 ne disposent pas d'un conducteur de protection.
4. Veiller à ce que les câbles sous tension ne soient pas pliés ou soumis à d'autres dommages mécaniques.
5. Ne désactivez jamais le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être utilisé s'il présente des signes évidents de dommages.
2. L'appareil doit être installé uniquement alors qu'il se trouve hors tension.
3. Si son cordon secteur est endommagé, n'utilisez pas l'appareil.
4. Les câbles secteur captifs ne doivent être remplacés que par une personne qualifiée.

ATTENTION :

1. Ne mettez pas immédiatement l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple, juste après le transport). L'humidité et la condensation internes peuvent endommager l'appareil. N'allumer l'appareil que lorsqu'il est à température ambiante.
2. Assurez-vous que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil Si l'appareil est équipé d'un sélecteur de tension, ne le mettez pas en marche tant qu'il n'a pas été réglé correctement. N'utilisez que des câbles secteur adaptés.
3. Pour déconnecter l'appareil du réseau sur tous les pôles, il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible installé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez l'intensité de sortie maximale spécifiée sur les appareils pourvus d'un renvoi secteur (Power Out). Vérifiez que la consommation totale de courant de tous les appareils connectés ne dépasse pas la valeur indiquée.
7. Ne remplacez les cordons secteur enfichables que par des cordons d'origine.

DANGER :

1. Danger d'asphyxie ! Les sacs en plastique et les petites pièces doivent être tenus hors de portée des personnes (notamment les enfants) possédant des capacités physiques, sensorielles ou mentales réduites.
2. Danger en cas de chute de l'appareil ! Vérifiez que l'appareil est correctement installé et ne peut pas tomber. Utilisez uniquement des supports ou des fixations appropriés (en particulier pour les installations fixes). Vérifiez que les accessoires sont correctement installés et fixés. Veillez à ce que les règles de sécurité applicables soient respectées.

AVERTISSEMENT :

1. Utilisez uniquement cet appareil conformément à l'usage prévu.
2. N'utilisez avec l'appareil que des accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, respectez les règles de sécurité en vigueur dans votre pays.
4. Après avoir connecté l'appareil, vérifiez tous les passages de câbles afin d'éviter tout dommage ou accident, par exemple en cas de risque de trébuchement.
5. Respectez toujours la distance minimale spécifiée par rapport aux matériaux normalement inflammables. Sauf indication explicite, la distance minimale est de 0,3 m.

PRUDENCE :

1. Il existe un risque de coïncement du câble dans des pièces mobiles telles que des étriers de montage ou d'autres pièces mobiles.

ATTENTION :

1. N'installez pas et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs, de poèles ou d'autres sources de chaleur. Veillez à ce que l'appareil soit toujours installé de manière à être suffisamment refroidi et à ne pas surchauffer.
2. Ne placez pas de sources d'inflammation (flammes nues) telles que des bougies allumées à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être couvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou l'emballage fourni par le fabricant.
5. Évitez les chocs ou les impacts sur l'appareil.
6. Respectez la classe de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité spécifiées dans les caractéristiques.
7. Les appareils font en permanence l'objet d'améliorations. En cas de divergence entre les instructions d'utilisation et l'étiquetage de l'appareil en ce qui concerne les conditions d'utilisation, les performances ou d'autres caractéristiques de l'appareil ( ), les informations figurant sur l'appareil prévalent toujours.
8. L'appareil n'est pas adapté aux climats tropicaux ni à un fonctionnement à plus de 2000 m au-dessus du niveau de la mer.

PRUDENCE :

Le raccordement de câbles de signal peut entraîner des bruits parasites importants. Assurez-vous que les appareils connectés à la sortie ont leur entrée coupée (Mute) lors du branchement. Dans le cas contraire, les niveaux de bruits parasites peuvent entraîner des dommages.

ATTENTION AUX PRODUITS AUDIO UTILISÉS À VOLUME SONORE ÉLEVÉ

Cet appareil est prévu pour une utilisation professionnelle.

L'exploitation commerciale de cet appareil est soumise aux réglementations et directives nationales applicables en matière de prévention des accidents.

Dommages auditifs dus à un volume élevé et à une exposition continue : l'utilisation de ce produit peut générer des niveaux de pression acoustique (SPL) élevés susceptibles de provoquer des dommages auditifs. Évitez toute exposition à des volumes sonores élevés.

CONSIGNES POUR LES APPAREILS D'INSTALLATION EN INTÉRIEUR

1. Les appareils destinés aux applications d'installation sont conçus pour un fonctionnement en continu.
2. Les appareils destinés à une installation en intérieur ne sont pas résistants aux intempéries.
3. Les surfaces et les pièces en plastique peuvent également vieillir sur les appareils pour installation, notamment suite à l'exposition aux UV et aux fluctuations de température. Cela ne nuit généralement pas à un bon fonctionnement.
4. Dans le cas d'appareils utilisés en installation fixe, des impuretés, par exemple de la poussière, sont susceptibles de se déposer. Respectez impérativement les consignes d'entretien.
5. Sauf indication contraire explicite sur l'appareil ou dans les caractéristiques techniques, les appareils sont prévus pour des hauteurs de montage inférieures à 5 m.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage.

Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison est incomplète ou endommagée.

Contenu du carton du produit LDCEC6 :

• 1 enceinte plafonnier CE C6
- Instructions d'utilisation

Contenu du carton du produit LDCEC8 :

• 1 enceinte plafonnier CE C8
- Manuel d'utilisation

INTRODUCTION

CE C6

La CE C6 est une enceinte plafonnier élégante, conçue pour une grande clarté sonore sur les annonces vocales et la musique d'ambiance, avec une couverture uniforme. La conception sans bord assure une présence subtile, s'intégrant parfaitement à n'importe quel intérieur. Simple à installer, ses performances sont impressionnantes : sa réponse en fréquence s'étend de 120 Hz à 18 kHz, et elle peut générer jusqu'à 93 dB SPL à 1 m. Fabriquée en plastique ABS avec une grille en aluminium, la CE C6 promet longévité et qualité sonore durable.

CE C8

La CE C8 est une enceinte plafonnier élégante, conçue pour une grande clarté sonore sur les annonces vocales et la musique d'ambiance, avec une couverture uniforme. La conception sans bord assure une présence subtile, s'intégrant parfaitement à n'importe quel intérieur. Simple à installer, ses performances sont impressionnantes : sa réponse en fréquence s'étend de 100 Hz à 18 kHz, et elle peut générer jusqu'à 93 dB SPL à 1 m. Fabriquée en plastique ABS avec une grille en aluminium, la CE C8 promet longévité et qualité sonore durable.

CARACTÉRISTIQUES

CE C6

• Look discret, sans bords
• Puissance crête: 6 W
  • S'utilise sur les lignes d'enceintes 100 V
• Sélecteur de puissance 3 W et 6 W
• Facile à installer

CE C8

• Look discret, sans bords
• Puissance admissible 10 W
  • S'utilise sur les lignes d'enceintes 100 V
• Sélecteur de puissance 5 W et 10 W
• Facile à installer

MONTAGE

DANGER : Le montage en hauteur requiert des compétences poussées, notamment pour le calcul des valeurs limites pour la charge de service, le matériel d'installation utilisé et le contrôle de sécurité effectué régulièrement sur l'ensemble du matériel d'installation et sur les appareils. Si vous ne possédez pas les qualifications requises, n'essayez pas d'effectuer l'installation vous-même, mais faites appel à une entreprise professionnelle. Des enceintes mal fixées et mal sécurisées risquent de se détacher et de tomber. Elles peuvent alors provoquer des blessures graves ou mortelles.

Avant de procéder au montage, assurez-vous que le système d'amplification auquel l'enceinte doit être connectée est éteint et que les câbles de connexion ne transportent aucune tension.

1 Découpez un trou de diamètre approprié dans le plafond (CE C6 : 170 mm, CE C8 : 210 mm).

2 Raccordez le câble provenant de l'amplificateur au contact de transformateur souhaité (voir tableau ci-après). Relevez les bras de fixation de l'enceinte, poussez l'enceinte dans la découpe du plafond puis rabattez les bras de fixation.

CE C6 CE C8
3 W sous 100 V blanc	5 W sous	100 V blanc
6 W sous 100 V rouge	10 W sous	100 V rouge
COM noir COM noir

Afin de garantir son bon fonctionnement à long terme, l'appareil doit être régulièrement nettoyé et, si nécessaire, passer en maintenance. La périodicité d'entretien et de maintenance dépend de l'intensité et de l'environnement d'utilisation.

Nous vous recommandons de procéder à une inspection visuelle avant chaque utilisation. En outre, nous recommandons d'effectuer toutes les opérations de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard au bout d'un an. Les réclamations au titre de la garantie peuvent être limitées en cas de défauts résultant d'un entretien inadéquat.

ENTRETIEN (RÉALISABLE PAR L'UTILISATEUR)

AVERTISSEMENT Avant d'effectuer toute opération d'entretien, il faut débrancher l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

REMARQUE Un entretien incorrect peut entraîner une détérioration, voire une destruction de l'appareil.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.
2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprimé, veillez à ne pas endommager l'appareil (dans ce cas, il faut bloquer les ventilateurs avant d'envoyer l'air comprimé).
3. Les câbles et les connecteurs doivent être nettoyés régulièrement et la poussière et la saleté doivent être éliminées.
4. En général, il ne faut pas utiliser de produits de nettoyage ou de produits abrasifs, car ils peuvent endommager la finition de la surface. Les solvants en particulier, tels que l'alcool, peuvent altérer l'étanchéité des joints des boîtiers.
5. De manière générale, les appareils doivent être stockés au sec et protégés de la poussière et de la saleté.

MAINTENANCE ET RÉPARATION (UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ)

DANGER ! L'appareil contient des composants sous tension. Même après déconnexion du secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple à cause de condensateurs chargés.

REMARQUE L'appareil ne contient pas de sous-ensembles pouvant être réparés par l'utilisateur.

REMARQUE Les travaux de maintenance et de réparation ne peuvent être effectués que par du personnel spécialisé autorisé par le fabricant. En cas de doute, adressez-vous au fabricant.

REMARQUE Les travaux de maintenance effectués de façon non conforme peuvent affecter les demandes de garantie.

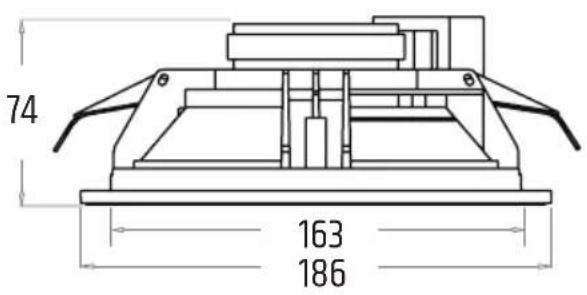

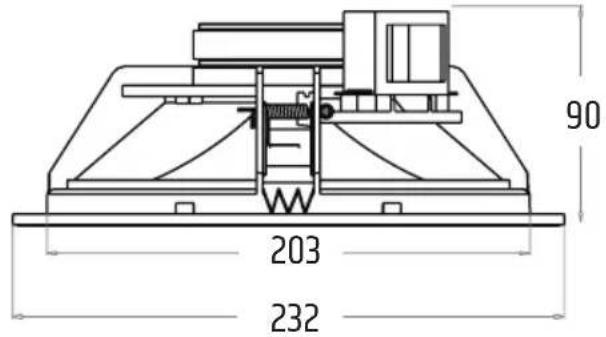

DIMENSIONS (MM)

CE C8CE C6

CARACTÉRISTIQUES TECHNIQUES

Référence LDCEC6 LDCEC8
Catégorie de produit Enceinte pour installation fixe Enceinte pour installation fixe
Catégorie Enceinte plafonnier Enceinte plafonnier
Couleur Blanc Blanc
Diamètre du boomer 6" (152,4 mm) 8" (203,2 mm)
Entrées transformateur 100 V 3 W / 6 W 5 W / 10 W
Réponse en fréquence 100 Hz - 15 kHz 80 Hz - 15 kHz
Sensibilité (1 W / 1 m)	93 ± 3 dB SPL	93 ± 3 dB SPL
Puissance maximale admissible	6 W	10 W
Température ambiante	-25 à +55°C	-25 à +55°C
Matériau	ABS, grille frontale aluminium finition peinture Époxy	ABS, grille frontale aluminium finition peinture Époxy
Diamètre découpe plafond	∅ 170 mm	∅ 210 mm
Dimensions (L x H x P)	186 mm x 186 mm x 74 mm	232 mm x 232 mm x 90 mm
Masse	0,71 kg	0,90 kg

MISE EN DÉCHETTERIE

Emballage :

1. Les emballages peuvent être introduits dans le cycle des matériaux réutilisables en utilisant les méthodes d'élimination habituelles.
2. Veillez à séparer les emballages conformément aux lois sur la mise au rebut et aux réglementations sur le recyclage en vigueur dans votre pays.

Appareil :

1. Cet appareil est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques dans sa version actuelle. Directive DEEE (Déchets d'Équipements Électriques et Électroniques). Les appareils électroniques et les piles ne doivent pas être jetés dans les ordures ménagères. L'appareil usagé ou les piles usées doivent être éliminés via une entreprise de traitement des déchets agréée ou une déchetterie municipale. Veillez à respecter les réglementations en vigueur dans votre pays.
2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous pouvez obtenir des informations sur les options d'élimination respectueuses de l'environnement auprès du vendeur du produit ou des autorités régionales compétentes.

DÉCLARATIONS DU FABRICANT

GARANTIE DU FABRICANT & LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité sur: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En cas de service, adressez-vous à votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant): R&TTE (1999/5/CE) ou RED (2014/53/UE) à partir de juin 2017. Directive basse tension (2014/35/EU) Directive EMV (2014/30/EU) RoHS (2011/65/EU) La déclaration de conformité complète peut être consultée sur le site www.adamhall.com. En outre, vous pouvez également la demander à l'adresse [e-mail].

Les déclarations de conformité pour les produits couverts par les directives LVD, EMC et RoHS peuvent être demandées à l'adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED, peuvent être obtenues à l'adresse www.adamhall.com/compliance/.

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !
