| Tipo di prodotto | Monitor da palco coassiale attivo |
| Marca | LD Systems |
| Modello | MON 15 A G3 |
| Potenza RMS / Picco | 300 W RMS, 1200 W picco |
| SPL max picco | 129 dB (fullspace @1m, 10% THD) |
| Risposta in frequenza (-3 dB) | 58 Hz - 18 kHz |
| Risposta in frequenza (-10 dB) | 48 Hz - 20 kHz |
| Angolo di dispersione (H x V) | 50° x 90° |
| Altoparlante | Coassiale: woofer 15" (381 mm), bobina 3"; tweeter 1,75" con membrana in titanio |
| Amplificatore | Classe D, con DSP DynX® Gen.2 |
| Funzioni DSP | 4 preset (Fullrange, Flat, Monitor, Monitor HPF), equalizzatore 3 bande (High, Mid, Low), filtro Notch (frequenza 500 Hz - 10 kHz, gain -12 dB), ritardo fino a 10 m (0,1 m per passo) |
| Alimentazione | 100-240 V AC, 50-60 Hz, consumo 150 W |
| Fusibile | T4AL 250 V |
| Connettori | Ingressi: 2 x Combo Jack/XLR; Uscite linea: 2 x XLR (Thru); Alimentazione: Power Twist IN/OUT (compatibile PowerCON) |
| Display | Schermo LCD con encoder rotativo/pulsante |
| Dimensioni (L x A x P) | 505 x 340 x 517 mm |
| Peso | 23,15 kg |
| Materiale del cabinet | Compensato di betulla 15 mm, pannello MDF 15 mm, rivestimento in poliurea |
| Montaggio | Alloggiamento per asta 35 mm (lato), piedini in gomma antiscivolo |
| Temperatura di funzionamento | 0 - 40 °C, umidità < 80% (non condensante) |
| Manutenzione | Pulire con un panno umido, spolverare le griglie; non utilizzare solventi. Nessuna parte riparabile dall'utente. |
| Sicurezza | Non aprire, rischio di scossa elettrica. Utilizzare all'interno, non esporre alla pioggia. Mantenere una distanza di 0,3 m da materiali infiammabili. |
| Garanzia | Garanzia del costruttore Adam Hall GmbH. Condizioni sul sito LD Systems. |
Domande frequenti - MON 15 A G3 LD Systems
Domande degli utenti su MON 15 A G3 LD Systems
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale MON 15 A G3 - LD Systems e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MON 15 A G3 del marchio LD Systems.
MANUALE UTENTE MON 15 A G3 LD Systems
INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO 94
UTILIZZO IN CONFORMITÀ ALLE NORMATIVE 94
SPIEGAZIONI DI TERMINI E SIMBOLI 94
ISTRUZIONI DI SICUREZZA 95
CONTENUTO DELL'IMBALLAGGIO 98
INTRODUZIONE 98
CARATTERISTICHE 98
MONTAGGIO 100
DI VISUALIZZAZIONE 102
FUNZIONAMENTO 103
CURA, MANUTENZIONE E RIPARAZIONE 105
ACCESSORI OPZIONALI 106
INGOMBRO 107
DATI TECNICI 108
SMALTIMENTO 110
DICHIARAZIONI DEL PRODUTTORE 111
ENGLISH
YOU HAVE MADE THE RIGHT CHOICE!
ACCESORIOS OPCIONALES
Funda protectora acolchada para MON 8 A G3 LDMON8G3PC
Funda protectora acolchada para MON 10 A G3 LDMON10G3PC
Funda protectora acolchada para MON 12 A G3 LDMON12G3PC
Funda protectora acolchada para MON 15 A G3 LDMON15G3PC

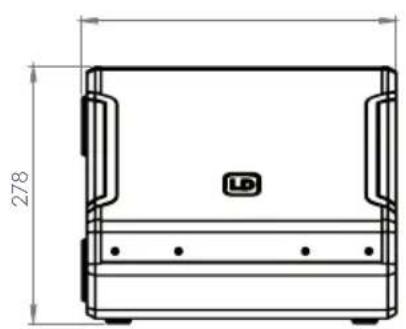

DIMENSIONES
MON 8 A G3

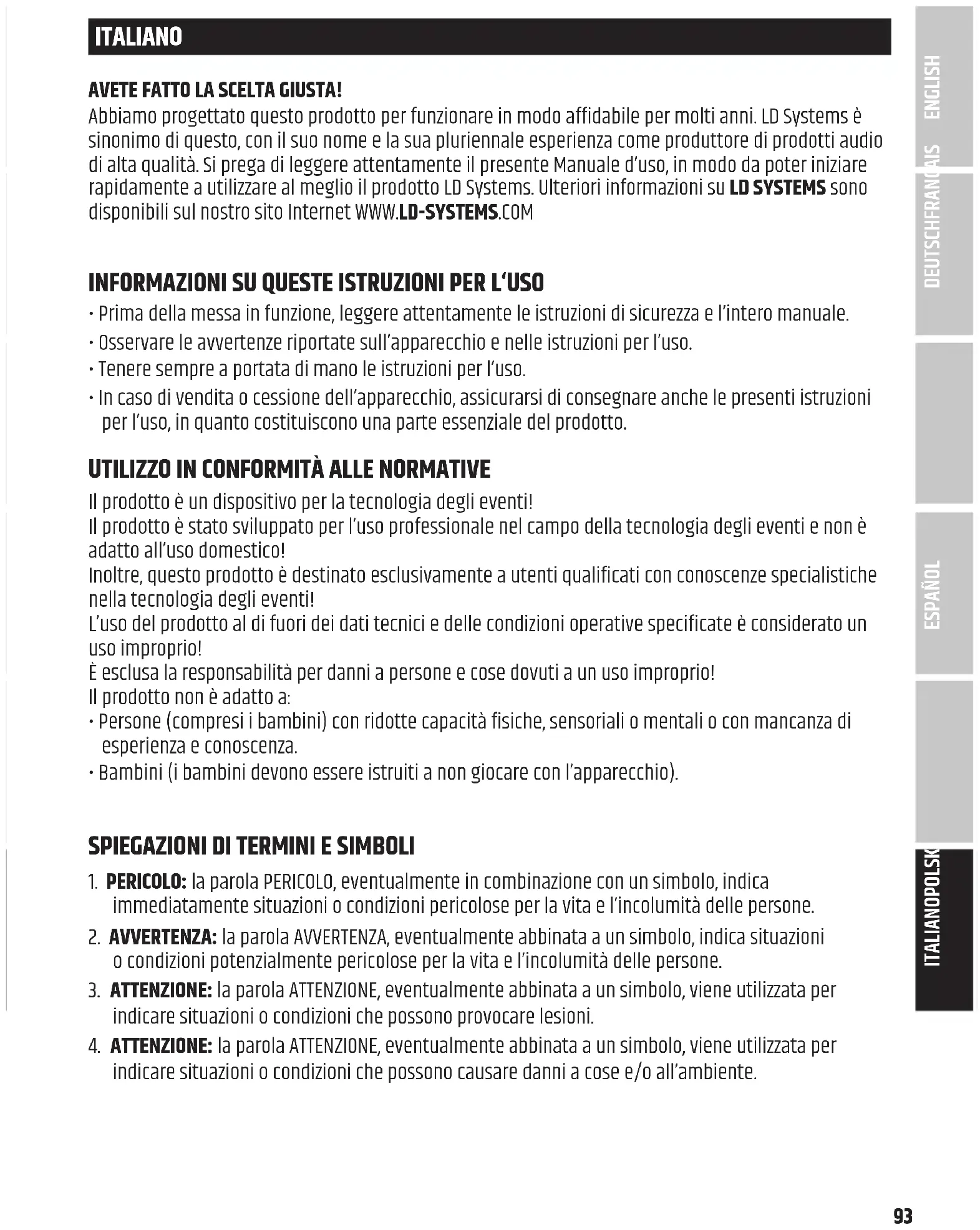

Abbiamo progettato questo prodotto per funzionare in modo affidabile per molti anni. LD Systems è sinonimo di questo, con il suo nome e la sua pluriennale esperienza come produttore di prodotti audio di alta qualità. Si prega di leggere attentamente il presente Manuale d'uso, in modo da poter iniziare rapidamente a utilizzare al meglio il prodotto LD Systems. Ulteriori informazioni su LD SYSTEMS sono disponibili sul nostro sito Internet WWW.LD-SYSTEMS.COM
INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO
- Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
- Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
- Tenere sempre a portata di mano le istruzioni per l'uso.
- In caso di vendita o cessione dell'apparecchio, assicurarsi di consegnare anche le presenti istruzioni per l'uso, in quanto costituiscono una parte essenziale del prodotto.
UTILIZZO IN CONFORMITÀ ALLE NORMATIVE
Il prodotto è un dispositivo per la tecnologia degli eventi!
Il prodotto è stato sviluppato per l'uso professionale nel campo della tecnologia degli eventi e non è adatto all'uso domestico!
Inoltre, questo prodotto è destinato esclusivamente a utenti qualificati con conoscenze specialistiche nella tecnologia degli eventi!
L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate è considerato un uso improprio!
È esclusa la responsabilità per danni a persone e cose dovuti a un uso improprio!
Il prodotto non è adatto a:
- Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
- Bambini (i bambini devono essere istruiti a non giocare con l'apparecchio).
SPIEGAZIONI DI TERMINI E SIMBOLI
- PERICOLO: la parola PERICOLO, eventualmente in combinazione con un simbolo, indica immediatamente situazioni o condizioni pericolose per la vita e l'incolumità delle persone.
- AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per la vita e l'incolumità delle persone.
- ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono provocare lesioni.
- ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono causare danni a cose e/o all'ambiente.
Questo simbolo indica i pericoli che possono causare scosse elettriche.
Questo simbolo indica punti di pericolo o situazioni pericolose.
Questo simbolo indica i pericoli dovuti alle superfici calde.
Questo simbolo indica i pericoli dovuti a livelli di volume elevati.
Questo simbolo indica informazioni supplementari sul funzionamento del prodotto.
Questo simbolo indica un'unità che non contiene parti sostituibili dall'utente.
Questo simbolo indica un'apparecchiatura elettrica progettata principalmente per l'uso in interni.
ISTRUZIONI DI SICUREZZA
PERICOLO:
- Non aprire o modificare l'unità.
- Se l'apparecchio non funziona più correttamente, se liquidi o oggetti sono penetrati all'interno dell'apparecchio o se l'apparecchio è stato danneggiato in qualsiasi altro modo, spegnerlo immediatamente e scollegarlo dall'alimentazione. Questo apparecchio può essere riparato solo da personale specializzato autorizzato.
- Per le unità di classe di protezione 1, il conduttore di terra deve essere collegato correttamente. Non interrompere mai il conduttore di protezione. I dispositivi della classe di protezione 2 non dispongono di un conduttore di terra di protezione.
- Assicurarsi che i cavi sotto tensione non siano attorcigliati o danneggiati meccanicamente in altro modo.
- Non escludere mai il fusibile dell'apparecchio.
ATTENZIONE:
- L'apparecchio non deve essere messo in funzione se presenta danni evidenti.
- L'unità può essere installata solo in stato di assenza di tensione.
- Se il cavo di alimentazione dell'apparecchio è danneggiato, non mettere in funzione l'apparecchio.
- I cavi di rete collegati in modo permanente possono essere sostituiti solo da personale qualificato.
ATTENZIONE:
- Non mettere in funzione l'unità se è stata esposta a forti sbalzi di temperatura (ad esempio, dopo il trasporto). L'umidità e la condensa potrebbero danneggiare l'unità. Non accendere l'unità finché non ha raggiunto la temperatura ambiente.
- Assicurarsi che la tensione e la frequenza della rete di alimentazione corrispondano ai valori indicati sull'apparecchio. Se l'unità è dotata di un selettore di tensione, non collegare l'unità finché non è impostata correttamente. Utilizzare esclusivamente cavi di rete idonei.
- Per scollegare l'apparecchio dalla rete elettrica in tutti i poli, non è sufficiente premere l'interruttore di accensione/spegnimento dell'apparecchio.
- Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sull'unità.
- Assicurarsi che siano state adottate misure adeguate contro le sovratensioni (ad es. fulmini).
- Rispettare la corrente di uscita massima specificata per le unità con collegamento Power Out. Assicurarsi che l'assorbimento totale di corrente di tutte le unità collegate non superi il valore specificato.
- Sostituire i cavi di rete collegabili solo con quelli originali.
PERICOLO:
- Pericolo di soffocamento! I sacchetti di plastica e le piccole parti devono essere tenuti fuori dalla portata di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali.
- Pericolo di caduta! Assicurarsi che l'unità sia installata in modo sicuro e non possa cadere. Usare solo supporti o supporti adeguati (soprattutto per le installazioni permanenti). Assicurarsi che gli accessori siano installati e fissati correttamente. Assicurarsi che vengano rispettate le norme di sicurezza applicabili.
ATTENZIONE:
- Utilizzare l'apparecchio solo nel modo previsto.
- Utilizzare l'apparecchio solo con gli accessori raccomandati e previsti dal produttore.
- Durante l'installazione, rispettare le norme di sicurezza vigenti nel proprio Paese.
- Dopo aver collegato l'unità, controllare tutti i percorsi dei cavi per evitare danni o incidenti, ad esempio per il rischio di inciampare.
- Rispettare la distanza minima specificata dai materiali normalmente infiammabili! Se non è esplicitamente indicato, la distanza minima è di 0,3 m.
ATTENZIONE:
- Nel caso di componenti mobili, come le staffe di montaggio o altri componenti mobili, esiste la possibilità di incepparsi.
ATTENZIONE:
- Non installare o far funzionare l'apparecchio in prossimità di radiatori, bocchette di calore, stufe o altre fonti di calore. Assicurarsi sempre che l'unità sia installata in modo da essere sufficientemente raffreddata e da non surriscaldarsi.
- Non collocare fonti di accensione come candele accese vicino all'apparecchio.
- Le aperture di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
- Per il trasporto, utilizzare l'imballaggio originale o quello fornito dal produttore.
- Evitare urti o colpi all'unità.
- Rispettare la classe di protezione IP e le condizioni ambientali, quali temperatura e umidità, secondo le specifiche.
- I dispositivi possono essere costantemente sviluppati. In caso di discrepanze tra le istruzioni per l'uso e l'etichetta dell'apparecchio per quanto riguarda le condizioni di funzionamento, le prestazioni o altre caratteristiche dell'apparecchio, le informazioni sull'apparecchio hanno sempre la precedenza.
- L'unità non è adatta ai climi tropicali e al funzionamento al di sopra dei 2000 m di altitudine.
ATTENZIONE:
Il collegamento dei cavi di segnale può causare un notevole rumore. Assicurarsi che i dispositivi collegati all'uscita siano silenziosi quando sono collegati. In caso contrario, i livelli di rumore possono causare danni.
ATTENZIONE AI PRODOTTI AUDIO AD ALTO VOLUME!
Questa unità è destinata all'uso professionale.
Il funzionamento commerciale di questo apparecchio è soggetto alle normative e alle linee guida nazionali applicabili per la prevenzione degli incidenti.
Danni all'udito dovuti al volume elevato e all'esposizione continua: l'uso di questo prodotto può generare livelli di pressione sonora (SPL) elevati che possono causare danni all'udito.
Evitare l'esposizione a volumi elevati.
NOTE PER LE APPARECCHIATURE PORTATILI PER INTERNI
- Operazione temporanea! Le attrezzature per eventi sono generalmente progettate solo per uso temporaneo.
- Il funzionamento continuo o l'installazione permanente possono compromettere la funzione e provocare un invecchiamento precoce delle unità.
CONTENUTO DELL'IMBALLAGGIO
Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio.
Controllare che la consegna sia completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completa o è danneggiata.
Il contenuto dell'imballaggio del prodotto MON 8 A G3 comprende:
1 monitor da palco coassiale attivo MON 8 A G3
1 cavo di alimentazione
Manuale di istruzioni
Il contenuto dell'imballaggio del prodotto MON 10 A G3 comprende:
1 monitor da palco coassiale attivo MON 10 A G3
1 cavo di alimentazione
Manuale di istruzioni
Il contenuto dell'imballaggio del prodotto MON 12 A G3 comprende:
1 monitor da palco coassiale attivo MON 12 A G3
1 cavo di alimentazione
Manuale di istruzioni
Il contenuto dell'imballaggio del prodotto MON 15 A G3 comprende:
1 monitor da palco coassiale attivo MON 15 A G3
1 cavo di alimentazione
Manuale di istruzioni
INTRODUZIONE
"Liberare il potenziale di un innovativo monitoraggio del palcoscenico per musicisti, DJ e tecnici del suono". Con questa idea in testa, i nostri sviluppatori hanno ridefinito completamente il concetto della nostra serie di monitor da palco MON per creare il pacchetto perfetto. Un'armoniosa miscela di acustica avanzata, funzioni intelligenti, comandi intuitivi, materiali durevoli e l'elegante design di LD Systems proiettano la nuova serie MON G3 nel futuro.
CARATTERISTICHE
MON 8 A G3
- Monitor da palco compatto e potente con tecnologia di alta qualità
- Finale di potenza in classe D, con 300 W RMS/1200 W di picco e SPL massimo di 121 dB
- La struttura coassiale è garanzia di una vera sorgente puntiforme; il driver HF da 1,75" ha il diaframma in titanio
• Woofer da 8" con bobina da 2,5" - Diagramma di irradiazione funzionale, ottimizzato, con tromba CD da 50° x 90°
- Il processore di segnale digitale DynX® (Gen. 2) assicura una riproduzione senza distorsioni anche a massimo volume
- Equalizzatore a 3 bande, filtro notch, 4 preset di applicazione e funzione delay
• Professionale connessione dell'alimentazione passante, compatibile con powerCON - Attacco dello stativo da 35 mm per applicazioni FOH
- Resistente rivestimento in poliurea e robusta griglia anteriore
MON 10 A G3
- Monitor da palco compatto e potente con tecnologia di alta qualità
- Finale di potenza in classe D, con 300 W RMS/1200 W di picco e SPL massimo di 126 dB
- La struttura coassiale è garanzia di una vera sorgente puntiforme; il driver HF da 1,75" ha il diaframma in titanio
• Woofer da 10" con bobina da 2,5" - Diagramma di irradiazione funzionale, ottimizzato, con tromba CD da 50° x 90°
- Il processore di segnale digitale DynX® (Gen. 2) assicura una riproduzione senza distorsioni anche a massimo volume
- Equalizzatore a 3 bande, filtro notch, 4 preset di applicazione e funzione delay
- Professionale connessione dell'alimentazione passante, compatibile con powerCON
- Attacco dello stativo da 35 mm per applicazioni FOH
- Resistente rivestimento in poliurea e robusta griglia anteriore
MON 12 A G3
- Monitor da palco compatto e potente con tecnologia di alta qualità
- Finale di potenza in classe D, con 300 W RMS/1200 W di picco e SPL massimo di 127 dB
- La struttura coassiale è garanzia di una vera sorgente puntiforme; il driver HF da 1,75" ha il diaframma in titanio.
• Woofer da 12" con bobina da 2,5" - Diagramma di irradiazione funzionale, ottimizzato, con tromba CD da 50° x 90°
- Il processore di segnale digitale DynX® (Gen. 2) assicura una riproduzione senza distorsioni anche a massimo volume
- Equalizzatore a 3 bande, filtro notch, 4 preset di applicazione e funzione delay
- Professionale connessione dell'alimentazione passante, compatibile con powerCON
- Attacco dello stativo da 35 mm per applicazioni FOH
- Resistente rivestimento in poliurea e robusta griglia anteriore
MON 15 A G3
- Monitor da palco compatto e potente con tecnologia di alta qualità
- Finale di potenza in classe D, con 300 W RMS/1200 W di picco e SPL massimo di 129 dB
- La struttura coassiale è garanzia di una vera sorgente puntiforme; il driver HF da 1,75" ha il diaframma in titanio
• Woofer da 15" con bobina da 3" - Diagramma di irradiazione funzionale, ottimizzato, con tromba CD da 50° x 90°
- Il processore di segnale digitale DynX® (Gen. 2) assicura una riproduzione senza distorsioni anche a massimo volume
- Equalizzatore a 3 bande, filtro notch, 4 preset di applicazione e funzione delay
- Professionale connessione dell'alimentazione passante, compatibile con powerCON
- Attacco dello stativo da 35 mm per applicazioni FOH
- Resistente rivestimento in poliurea e robusta griglia anteriore
MONTAGGIO

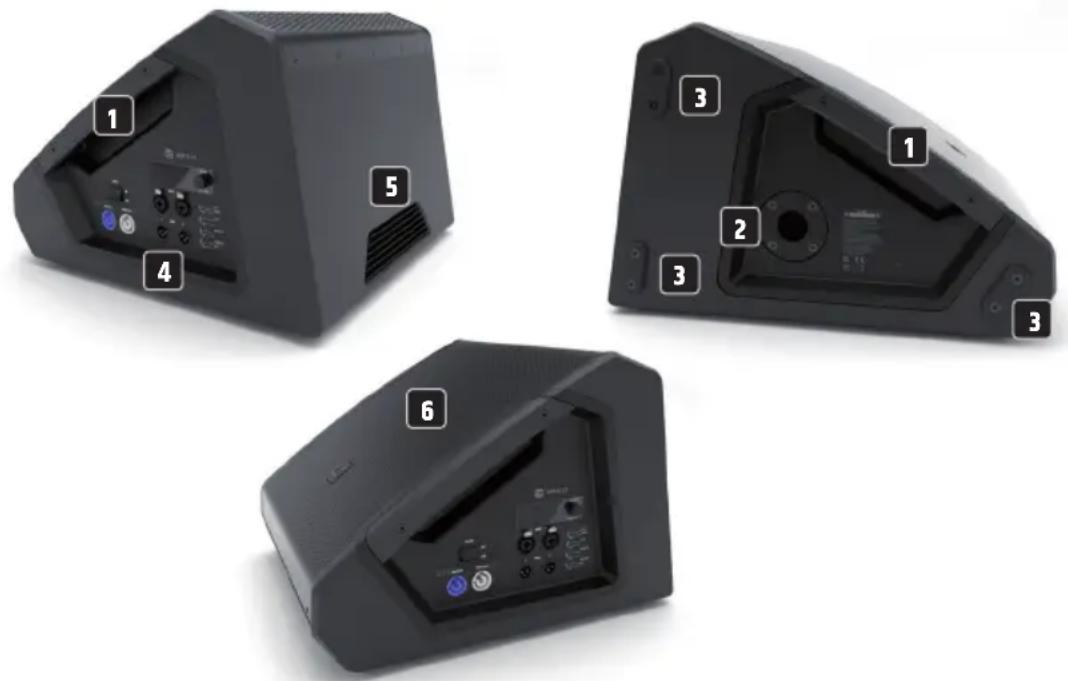

PERICOLO: collocare sempre il monitor attivo in una posizione adeguata, su una superficie sufficientemente stabile, piana e orizzontale. Assicurarsi che il monitor non possa cadere dal bordo del palcoscenico (ad esempio, per le vibrazioni). C'è il rischio che le unità che non sono state allestite e posizionate correttamente cadano o si ribaltino. Le conseguenze possono essere lesioni gravi o morte.
A sinistra e a destra sotto la griglia anteriore è incassata un'impugnatura.
2 FLANGIA DEL SUPPORTO
Sul lato sinistro dell'alloggiamento c'è una flangia da 35 mm. Utilizzare solo supporti per altoparlanti adatti.
3 PIEDINI IN GOMMA
Sul lato inferiore della cassa sono apposti quattro piedini in gomma antiscivolo. Tre piedini in gomma antiscivolo sul lato sinistro della cassa permettono un posizionamento sicuro e il montaggio in verticale.
4 PANNELLO DELLE CONNESSIONI
Il pannello delle connessioni e dei comandi con display è incassato sul lato destro dell'alloggiamento.
5 DISSIPATORE DI CALORE
Sul retro dell'alloggiamento si trova un dissipatore di calore. Non coprire il dissipatore di calore durante il funzionamento e aver cura che l'aria possa circolare liberamente.
6 GRIGLIA ANTERIORE
La robusta griglia di protezione sulla parte anteriore della cassa conferisce un aspetto omogeneo all'apparecchio e protegge gli altoparlanti.


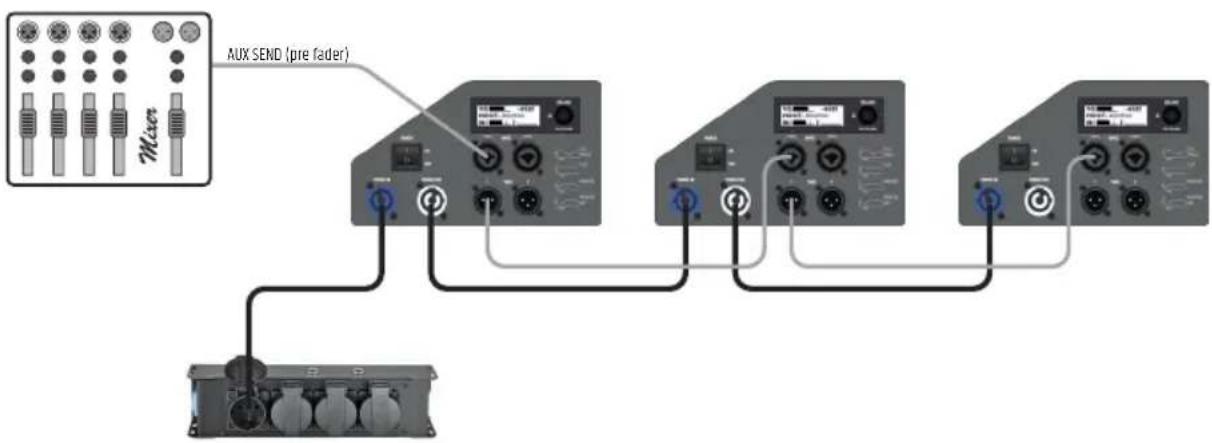

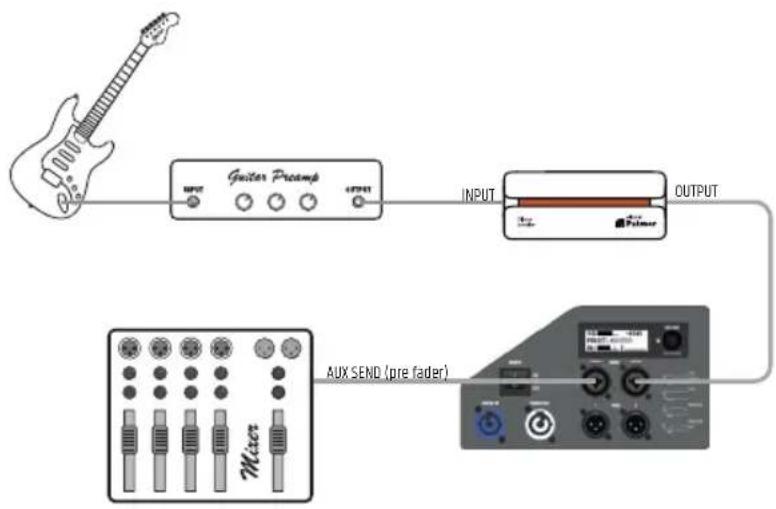

1 2 3 4 5 6 1 2 3 3ESEMPI DI CABLAGGIO
1
2
CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

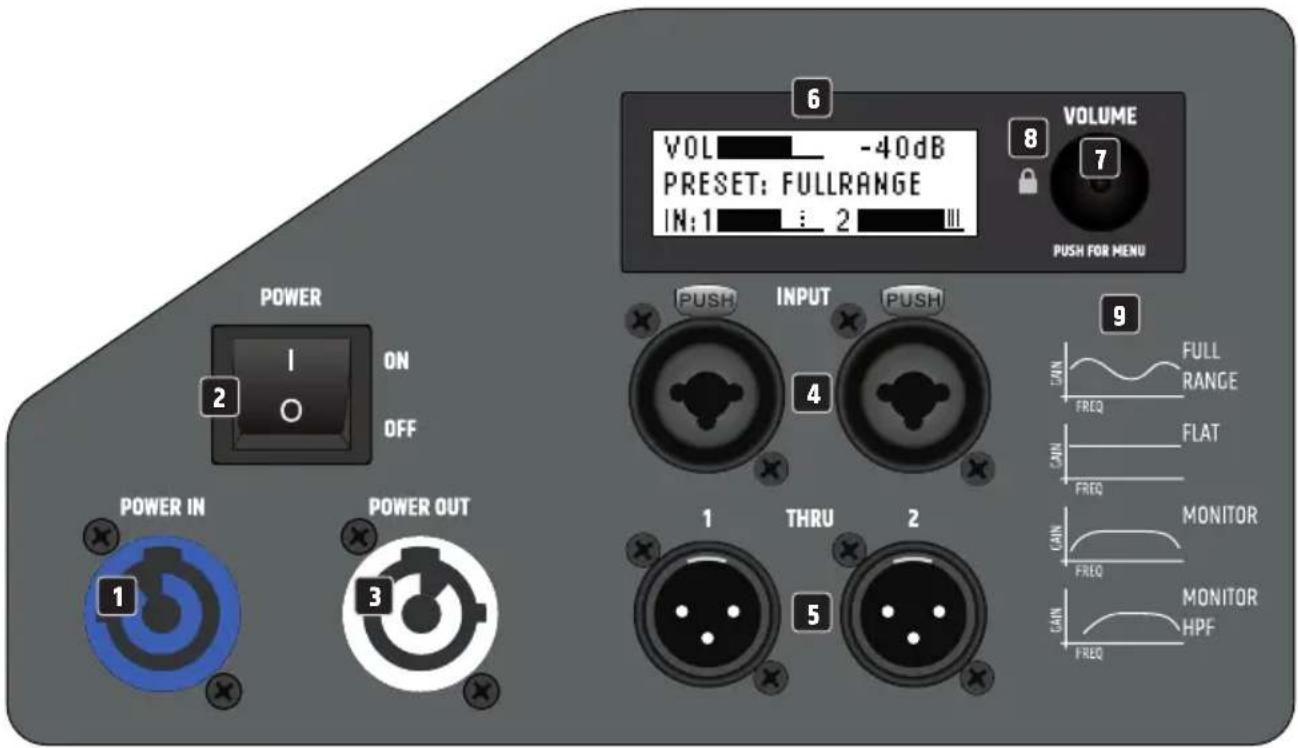

I monitor attivi dei modelli da MON 8 A G3 a MON 15 A G3 hanno i pannelli delle connessioni e dei comandi identici sul lato destro della cassa.
Presa d'ingresso per alimentatore Power Twist, di colore blu, per l'alimentazione del monitor attivo (compatibile con PowerCON). Idoneo cavo di alimentazione fornito in dotazione.
2 POWER ON/OFF
Interruttore di accensione/spegnimento. Accendere sempre il monitor per ultimo nella catena del segnale e spegnerlo per primo.
3 POWER OUT
Presa di uscita di rete Power Twist di colore bianco per l'alimentazione dei monitor attivi addizionali (compatibile con PowerCON). Assicurarsi che il consumo totale di energia di tutti i dispositivi collegati all'apparecchio non superi il valore in ampere (A) indicato.
4 INPUT 1 / 2
Ingressi audio bilanciati dei canali 1 e 2 con prese combo XLR/jack. I segnali dei due canali si sommano internamente in mono.
5 THRU 1 / 2
Uscite di linea 1 e 2 con prese XLR maschio a 3 pin (segnale di uscita = segnale di ingresso).
6 DISPLAY LCD
Display grafico LCD multifunzionale per visualizzare il volume generale, il preset DSP e i livelli d'ingresso dei canali 1 e 2 sul display principale. Le voci di menu, le voci di sottomenu e le opzioni di modifica corrispondenti sono visualizzate nel menu di modifica.
7 VOLUME / PUSH FOR MENU
Il volume generale può essere regolato direttamente dal display principale ruotando l'encoder a rotazione/pressione. Premere l'encoder a rotazione/pressione per accedere al menu di modifica. Navigare nel menu di modifica con l'encoder a rotazione/pressione, regolare le impostazioni di sistema e modificare i valori nelle voci di menu corrispondenti.
8 BLOCCO
Per evitare l'uso non autorizzato o accidentale del monitor attivo, è possibile bloccarne il funzionamento mediante encoder. Premere l'encoder per circa due secondi per attivare il blocco, dopodiché sul display appaiono brevemente il simbolo del blocco e la scritta "LOCKED", come per un tentativo di accedere al menu utilizzando l'encoder. Per sbloccare, premere nuovamente l'encoder per circa due secondi (UNLOCKED).
9 PRESET
Designazione dei preset con rappresentazione grafica della curva di frequenza corrispondente.
FUNZIONAMENTO
NOTE
Non appena il monitor è collegato correttamente alla rete elettrica e acceso, sul display appare brevemente il logo LD Systems. Tutte le impostazioni, come il preset, l'equalizzatore e il ritardo, si caricano com'erano prima di spegnere il monitor. Al termine del processo, che richiede solo un secondo circa, il monitor è pronto per il funzionamento.
DISPLAY PRINCIPALE

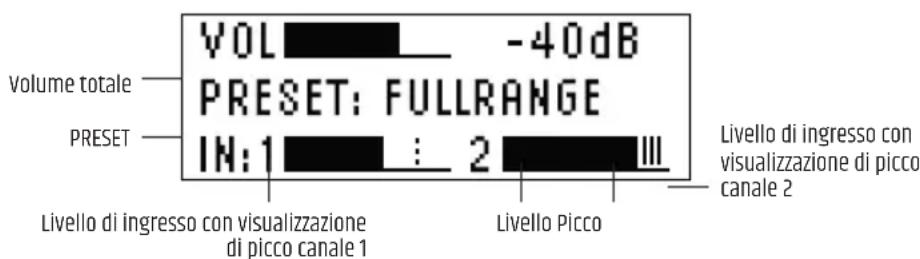

Nel funzionamento normale, il display principale è attivato e mostra il volume generale impostato, il preset degli altoparlanti attivati e i livelli di ingresso dei canali 1 e 2 (v. figura).
Il volume generale può essere regolato direttamente dal display principale ruotando l'encoder a rotazione/pressione VOLUME / PUSH FOR MENU. La visualizzazione sul display cambia automaticamente quando l'encoder viene ruotato (v. figura sotto). Dopo circa 12 secondi di inattività, il display principale viene automaticamente visualizzato di nuovo. Premendo l'encoder, il display cambia immediatamente in display principale.
IMPOSTAZIONI AUDIO (AUDIO)
Premere l'encoder a rotazione/pressione per accedere al menu principale, quindi selezionare la voce di menu AUDIO ruotando l'encoder (sfondo scuro). Premere di nuovo l'encoder per accedere al sottomenu e ruotarlo per selezionare la voce di sottomenu desiderata. Confermare la scelta premendo l'encoder. Ruotare l'encoder per modificare un valore o uno stato, premerlo per confermare la modifica. Le voci del sottomenu e le informazioni corrispondenti sono riportate nella tabella seguente. Selezionare MAIN MENU nel sottomenu ↩ e premere l'encoder per tornare al menu principale. Selezionare ↩HOME nel menu principale, confermare premendo l'encoder, quindi tornare al display principale. Il display principale appare automaticamente dopo circa 12 secondi di inattività.


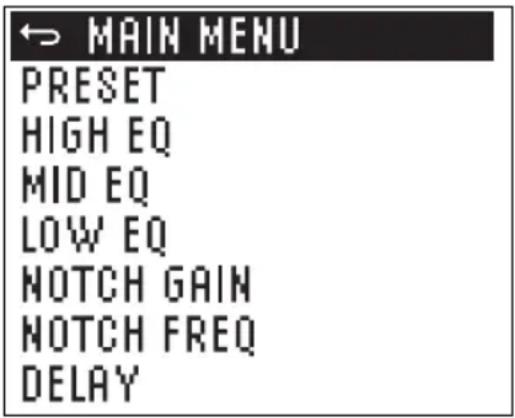

MAIN MENU PRESET HIGH EQ MID EQ LOW EQ NOTCH GAIN NOTCH FREQ DELAY| AUDIO (per modificare il valore o lo stato, ruotare l'encoder, per confermare la modifica del valore o richiedere informazioni, premere l'encoder) | |||
| MAIN MENU Ritorno al menu principale | |||
| PRESET Selezione del preset dell'alto-parlante | FULLRANGE |  | |
| FLAT |  | ||
| MONITOR |  | ||
| MON HPF |  | ||
| HIGH EQ Impostazione delle frequenze degli alti da -10 dB a +10 dB | |||
| MID EQ Regolazione delle frequenze centrali da -10 dB a +10 dB | |||
| LOW EQ Regolazione delle frequenze dei bassi da -10 dB a +10 dB | |||
| NOTCH GAIN | Riduzione del guadagno a una banda stretta in una frequenza di feedback da 0 a -12 dB | ||
| NOTCH FREQ Impostazione della frequenza di feedback da 500 Hz a 10 kHz | |||
| DELAY | Ritardo del segnale audio in passi di 0,1 m fino a 10 m (0m = disattivato, visualizzazione in metri e piedi) | ||
IMPOSTAZIONI DI SISTEMA (SETTINGS)
Premere l'encoder a rotazione/pressione per accedere al menu principale, quindi selezionare la voce di menu SETTINGS ruotando l'encoder (sfondo scuro). Premere di nuovo l'encoder per accedere al sottomenu e ruotarlo per selezionare la voce di sottomenu desiderata. Confermare la scelta premendo l'encoder. Ruotare l'encoder per modificare un valore o uno stato, premerlo per confermare la modifica. Le voci del sottomenu e le informazioni corrispondenti sono riportate nella tabella seguente. Selezionare MAIN MENU nel sottomenu ↩ e premere l'encoder per tornare al menu principale, selezionare HOME nel menu principale ↩ confermare premendo l'encoder, quindi tornare al display principale. Il display principale appare automaticamente dopo circa 12 secondi di inattività.


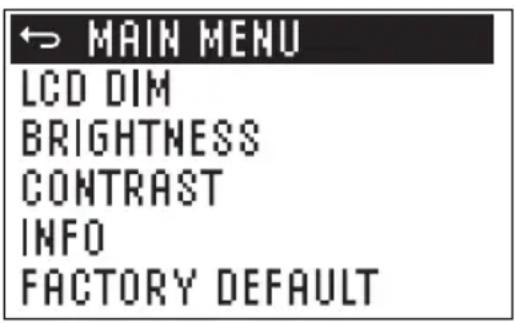

MAIN MENU LCD DIM BRIGHTNESS CONTRAST INFO FACTORY DEFAULT| SETTINGS (per modificare il valore o lo stato, ruotare l'encoder, per confermare la modifica del valore o richiedere informazioni, premere l'encoder) | |||||
| MAIN MENU Ritorno al menu principale | |||||
| LCD DIM | Dimming automatico del display | ON | L'illuminazione del display si spegne automaticamente dopo circa 10 secondi di inattività | ||
| OFF L'illuminazione del display è sempre accesa | |||||
| BRIGHTNESS Impostazione della luminosità del display (0-100%) | |||||
| CONTRAST Impostazione del contrasto del display (0-100%) | |||||
| INFO Visualizzazione del numero di modello e della versione del software | |||||
| FACTORY DEFAULT Ripristino delle impostazioni di fabbrica CANCEL Annullamento del reset | |||||
CURA, MANUTENZIONE E RIPARAZIONE
Per garantire il funzionamento corretto nel lungo termine del dispositivo, è necessario effettuarne la pulizia e, se la manutenzione regolarmente. I requisiti di manutenzione dipendono dall'intensità e dall'ambiente di utilizzo. In generale, raccomandiamo un'ispezione visiva prima di ogni utilizzo. Consigliamo inoltre di eseguire tutti i pertinenti interventi di manutenzione indicati di seguito ogni 500 ore di esercizio o, in caso di uso meno intensivo, al massimo dopo un anno. I diritti di garanzia possono essere limitati in caso di difetti derivanti da manutenzione inadeguata.
CURA (EFFETTUATA DALL'UTENTE)
ATTENZIONE! Prima di effettuare qualsiasi intervento di manutenzione, è necessario scollegare l'alimentatore e, se possibile, staccare tutti i collegamenti del dispositivo.
NOTA! Una cura inadeguata può causare il danneggiamento o addirittura la distruzione dell'unità.
- Le superfici dell'alloggiamento devono essere deterse con un panno umido pulito. Assicurarsi che l'umidità non possa penetrare nel dispositivo.
- Gli ingressi e le uscite dell'aria devono essere puliti regolarmente da polvere e sporcizia. Se si utilizza l'aria compressa, aver cura che il dispositivo non venga danneggiato (in questo caso, ad es., le ventole devono essere bloccate).
- I cavi e i contatti a spina devono essere puliti regolarmente, e polvere e sporcizia devono essere rimossi.
- In generale non devono essere utilizzati detergenti o agenti abrasivi, altrimenti la finitura della superficie potrebbe esserne danneggiata. Soprattutto i solventi, come l'alcol, possono pregiudicare il funzionamento delle guarnizioni dell'alloggiamento.
- In generale, i dispositivi devono essere conservati in un luogo asciutto e protetto da polvere e sporcizia.
MANUTENZIONE E RIPARAZIONE (SOLO DA PARTE DI PERSONALE QUALIFICATO)
PERICOLO Nell'unità sono presenti componenti sotto tensione. Anche dopo la disconnessione dalla rete elettrica, nel dispositivo potrebbe permanere della tensione residua, ad esempio a causa di condensatori carichi.
NOTA! Il dispositivo non contiene gruppi che richiedono manutenzione da parte dell'utente.
NOTA! Gli interventi di manutenzione e riparazione devono essere eseguiti solo da personale specializzato autorizzato dal produttore. In caso di dubbio, consultare il produttore.
NOTA! Gli interventi di manutenzione eseguiti in modo improprio possono inficiare il diritto di garanzia.
ACCESSORI OPZIONALI
Copertura di protezione imbottita per MON 8 A G3 LDMON8G3PC
Copertura di protezione imbottita per MON 10 A G3 LDMON10G3PC
Copertura di protezione imbottita per MON 12 A G3 LDMON12G3PC
Copertura di protezione imbottita per MON 15 A G3 LDMON15G3PC
INGOMBRO
MON 8 A G3
| Bobina woofer 2,5 " 2,5 " 2,5 " 3 " | |||
| Bobina woofer 65 mm 65 mm 65 mm 65 mm | |||
| Modello cassa Bass reflex Bass reflex Bass reflex | |||
| Materiale cassa MDF 15 mm,Multistrato di betulla da 15 mm | MDF 15 mm,Multistrato di betulla da 15 mm | MDF 15 mm,Multistrato di betulla da 15 mm | MDF 15 mm,Multistrato di betulla da 15 mm |
HF
| Tromba | A direttività costante | A direttività costante | A direttività costante | A direttività costante |
| Dimensioni tweeter 1 " 1 " 1 " 1 " | ||||
| Dimensioni tweeter | 25,4 mm | 25,4 mm | 25,4 mm | 25,4 mm |
| Magnete tweeter | Ferrite | Ferrite | Ferrite | Ferrite |
| Marca tweeter | Custom Made | Custom Made | Custom Made | Custom Made |
| Bobina tweeter | 1,75 " 1,75 " 1,75 " 1,75 " | |||
| Bobina tweeter | 44,45 mm | 44,45 mm | 44,45 mm | 44,45 mm |
Modulo amplificatore (integrato)
| Amplificatore | Classe D | Classe D | Classe D | Classe D |
| Protezioni | Limitatore multibanda, Sovracorrente, Sovratensione, Surriscaldamento | Limitatore multibanda, Sovracorrente, Sovratensione, Surriscaldamento | Limitatore multibanda, Sovracorrente, Sovratensione, Surriscaldamento | Limitatore multibanda, Sovracorrente, Sovratensione, Surriscaldamento |
| Temperatura di esercizio | 0 - 40 °C | 0 - 40 °C | 0 - 40 °C | 0 - 40 °C |
| Humidity Range | < 80 % (non condensante) | < 80 % (non condensante) | < 80 % (non condensante) | < 80 % (non condensante) |
| Fusibile | T4AL 250 V | T4AL 250 V | T4AL 250 V | T4AL 250 V |
| Elementi di comando | Encoder rotativo/ push encoder, Interruttore di accensione/ spegnimento | Encoder rotativo/ push encoder, Interruttore di accensione/ spegnimento | Encoder rotativo/ push encoder, Interruttore di accensione/ spegnimento | Encoder rotativo/ push encoder, Interruttore di accensione/ spegnimento |
| Indicatori | LC-Display | LC-Display | LC-Display | LC-Display |
| Alimentazione | SMPS | SMPS | SMPS | SMPS |
| Tensione di esercizio | 100 V - 240 V AC, 50/60 Hz | 100 V - 240 V AC, 50/60 Hz | 100 V - 240 V AC, 50/60 Hz | 100 V - 240 V AC, 50/60 Hz |
| Potenza assorbita | 150 W | 150 W | 150 W | 150 W |
| Alimentazione in entrata/uscita | Compatibile con PowerCON | Compatibile con PowerCON | Compatibile con PowerCON | Compatibile con PowerCON |
| Ingressi di linea | 2 | 2 | 2 | 2 |
Codice articolo LDMON8AG3 LDMON10AG3 LDMON12AG3 LDMON15AG3
| Connessioni di ingresso di linea | Jack da 6,3 mm, XLR - Combo | Jack da 6,3 mm, XLR - Combo | Jack da 6,3 mm, XLR - Combo | Jack da 6,3 mm, XLR - Combo |
| Linea passante 2 2 2 2 | ||||
| Linea di connessione passante | XLR XLR XLR XLR |
SMALTIMENTO
Imballaggio:
- Gli imballaggi possono essere immessi nel sistema di riciclaggio attraverso i consueti canali di smaltimento.
- Separare l'imballaggio in base alle leggi sullo smaltimento e alle norme sul riciclaggio vigenti nel proprio Paese.
Dispositivo:
- Questo apparecchio è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e successive modifiche. Direttiva WEEE Rifiuti di apparecchiature elettriche ed elettroniche. I vecchi elettrodomestici e le batterie non vanno gettati nei rifiuti domestici. Il vecchio apparecchio o le batterie devono essere smaltiti tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento comunale. Osservare le norme vigenti nel proprio paese!
- Osservare tutte le leggi sullo smaltimento vigenti nel proprio Paese.
- In qualità di clienti privati, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.
DICHIARAZIONI DEL PRODUTTORE
GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.
CONFORMITÀ CE
Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile). R&TTE (1999/5/CE) o RED (2014/53/UE) a partire da giugno 2017 Direttiva Bassa Tensione (2014/35/UE) Direttiva EMV (2014/30/UE) RoHS (2011/65/UE) La dichiarazione di conformità completa è disponibile sul sito www.adamhall.com. Inoltre, è possibile richiederla all'indirizzo info@adamhall.com.
DICHIARAZIONE DI CONFORMITÀ EU
Le dichiarazioni di conformità per i prodotti coperti dalle direttive LVD, EMC e RoHS possono essere richieste a info@adamhall.com. Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED, possono essere richieste all'indirizzo www.adamhall.com/compliance/.
I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
