Typ produktu	Subwoofer do zabudowy
Marka	Bose
Model	DesignMax DM8CSUB
Zastosowanie	Tylko do użytku wewnętrznego
Średnica maskownicy	409 mm (16,1 cala)
Średnica obudowy	342 mm (13,5 cala)
Głębokość obudowy	241 mm (9,5 cala)
Wymiar otworu montażowego	349 mm (13,75 cala)
Maksymalna grubość sufitu	76 mm (3,0 cala)
Masa netto (głośnik z maskownicą)	9,80 kg (21,6 funta)
Masa netto (płyta wzmacniająca)	1,00 kg (2,2 funta)
Masa brutto	12,93 kg (28,5 funta)
Zasilanie (napięcie)	70 V / 100 V
Impedancja znamionowa	8 Ω
Moc znamionowa	150 W
Dostępne moce (70 V)	20 W, 40 W, 80 W, 150 W
Dostępne moce (100 V)	40 W, 80 W, 150 W
Zalecany przekrój kabla	18 AWG (0,8 mm²) do 14 AWG (2,1 mm²)
Złącza	Zaciski śrubowe (wejście pojedyncze i podwójne)
Akcesoria w zestawie	Regulowana płyta wzmacniająca do sufitu podwieszanego
Czyszczenie	Tylko sucha szmatka
Gwarancja	Ograniczona
Normy bezpieczeństwa	ANSI/UL 1480A, UL 2043, NFPA 70, NFPA 90-A
Instalacja	Profesjonalna, do zabudowy w suficie

Często zadawane pytania - DesignMax DM8CSUB BOSE

Jakiego rodzaju zasilania używa ten subwoofer?

DesignMax DM8CSUB działa na liniach 70 V lub 100 V z impedancją 8 Ω. Oferuje kilka zakresów mocy: 20 W, 40 W, 80 W, 150 W przy 70 V oraz 40 W, 80 W, 150 W przy 100 V.

Czy mogę zainstalować ten głośnik na zewnątrz?

Nie, ten produkt jest przeznaczony wyłącznie do użytku wewnętrznego. Nie wolno go wystawiać na działanie wody, kondensacji ani wilgotnych środowisk, takich jak baseny czy sauny.

Jakie są wymiary otworu montażowego?

Otwór montażowy w suficie musi mieć średnicę 349 mm (13,75 cala). Obudowa ma średnicę 342 mm i głębokość 241 mm.

Jak czyścić maskownicę lub głośnik?

Do czyszczenia używaj tylko suchej szmatki. Nie używaj mydła, detergentów, alkoholu ani innych chemikaliów, ponieważ mogą uszkodzić materiały.

Jakiego kabla powinienem użyć?

Użyj kabla o przekroju od 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²). Zdejmij 6 mm izolacji, aby podłączyć go do zacisków śrubowych.

Czy ten subwoofer jest kompatybilny z systemami audio 70 V/100 V?

Tak, jest zaprojektowany do systemów stałonapięciowych 70 V i 100 V. Możesz wybrać żądaną moc za pomocą regulowanego gniazda transformatora.

Jakie akcesoria są dostarczane z głośnikiem?

W zestawie znajduje się regulowana płyta wzmacniająca do sufitu podwieszanego. Dołączona jest również maskownica z mocowaniem magnetycznym.

Czy mogę zainstalować ten produkt w suficie twardym lub podwieszanym?

Tak, można go zainstalować w obu typach sufitów. W przypadku sufitu twardego należy użyć opcjonalnej płyty montażowej. Instrukcja instalacji opisuje obie metody.

Czy ten produkt objęty jest gwarancją?

Tak, jest objęty ograniczoną gwarancją. Aby uzyskać więcej informacji, odwiedź stronę pro.bose.com.

Jak ustawić moc transformatora?

Użyj śrubokręta płaskiego, aby obrócić gniazdo transformatora i wybrać żądaną moc (20, 40, 80 lub 150 W). Pozycja 8Ω jest również dostępna do bezpośredniej pracy.

INSTRUKCJA OBSŁUGI DesignMax DM8CSUB BOSE

Instrukcja montażu 44

安装指南 50

安裝指南 56

設置ガイド....62

1. ⋅ليل التركيب

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.

Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się z firmą Bose Professional, że sprzedawcą bądź dystrybutorem w okolicy, odwiedź stronę PRO.BOSE.COM.

1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie z instrukcjami.
5. Nie należy korzystać z tego urządzenia w pobliżu wody.
6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.
7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.
8. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).
9. Należy korzystać wyłącznie z dodatków i akcesoriów zalecanych przez producenta.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ na funkcjonowanie implantów medycznych, należy skonsultować się z lekarzem.

• Wszystkie produkty Bose muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalaować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.
• Niebezpieczny montaż lub podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lub śmierć oraz uszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej w tym przypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posiadających wiedzę o odpowiednim sprzęcie i bezpiecznych technikach montażu.
• Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą lub ze skroploną parą wodną.
• Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).
• Nie montować uchwytu na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi.
• Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub wskazanych przez firmę Bose jako odpowiednie do głośników DesignMax DM8C-SUB. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.
• Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świecie.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose, w tym min. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz innych rozpuszczalników na bazie węglowodorów. Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.
• Osłona wyposażona jest w linkę bezpieczeństwa przeznaczoną do jednorazowego użytku.

Klasyfikacja produktu:

Napięcie wejściowe: 70 V / 100 V

Impedancja: 8Ω, 150 W

Prąd lub moc: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

Informacje prawne

CE Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Właściwy sposób utylizacji i recyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie i środowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, w zakładzie utylizacji odpadów albo w sklepie, w którym produkt został nabyty.

Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017.

Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji o importerze i usługach: [phone]

Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: [phone]

Bose i DesignMax są znakami towarowymi firmy Bose Corporation.

Siedziba główna firmy Bose Corporation: 1-877-230-5639

© 2019 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczoną gwarancją. Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

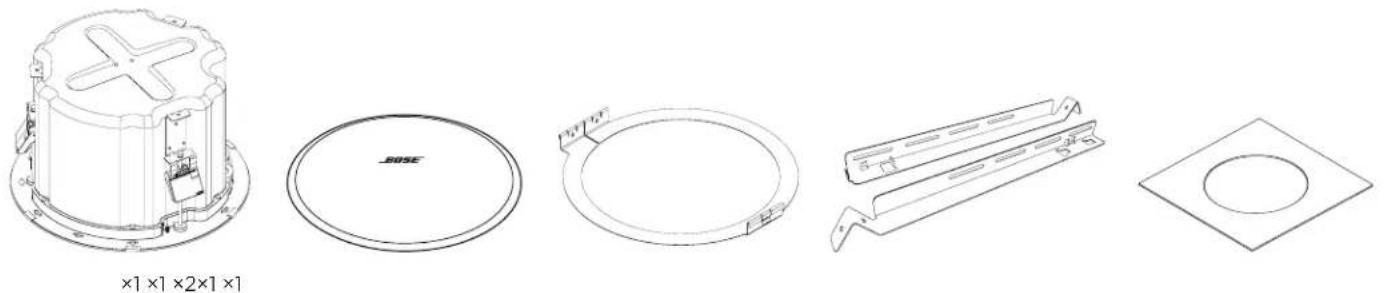

Zawartość opakowania

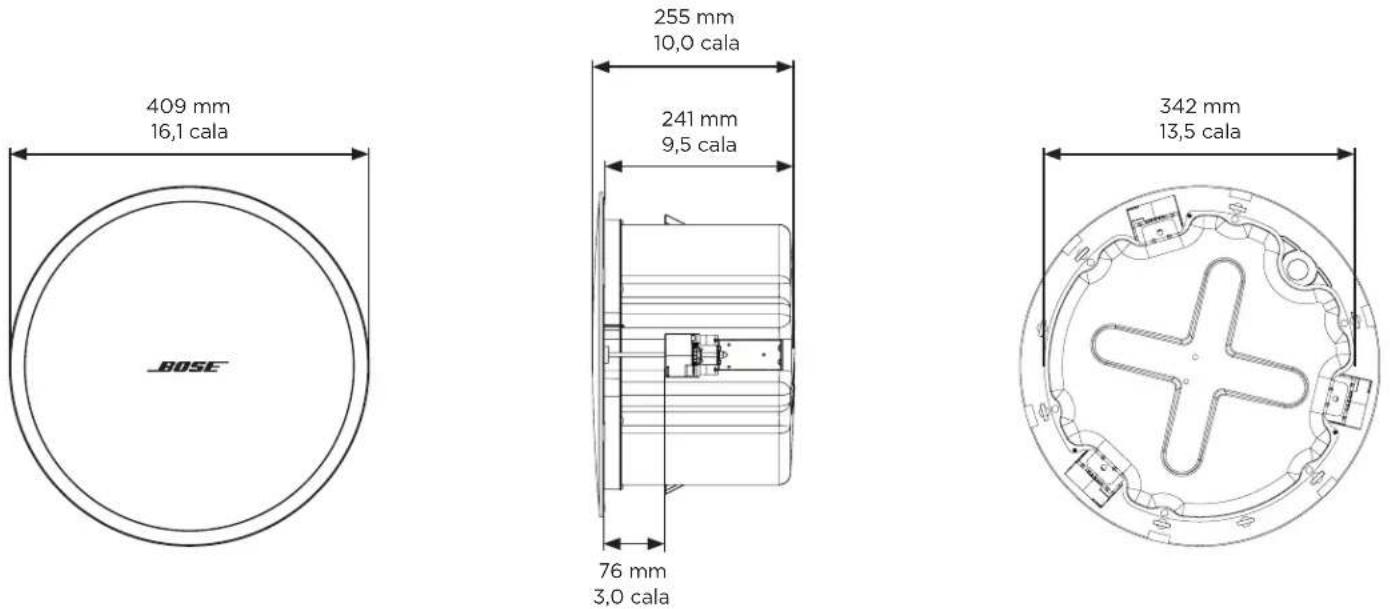

Wymiary produktu

Dane techniczne

Dodatkowe dane techniczne można znaleźć w arkuszu danych technicznych DesignMax DM8C-SUB na stronie PRO.BOSE.COM.

Fizyczne
Wymiary produktu Średnica osłony: 409 mm (16,1 cala)
	Średnica obudowy: 342 mm (13,5 cala)
	Głębokość tylnej puszki: 241 mm (9,5 cala)
Wycięcie otworu 349 mm (13,75 cala)
Maksymalna grubość sufitu	76 mm (3,0 cala)
Waga netto - głośnik z osłoną	9,80 kg (21,6 funta)
Waga netto - mostek płytkowy	1,00 kg (2,2 funta)
Waga przesyłki 12,93 kg (28,5 funta)

Ważne informacje dotyczące instalacji

Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Instalator jest zobowiązany zainstalować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.

Odpowiedzialność za bezpieczeństwo instalacji głośników spoczywa na instalatorze. Nieprawidłowe zamontowanie głośnika może spowodować uszkodzenie urządzenia, obrażenia ciała lub śmierć.

Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą lub ze skroploną parą wodną.

Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łażniach parowych i lodowiskach).

Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.

Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).

Nie montować na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi.

Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose, w tym m.in. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz innych rozpuszczalników na bazie węglowodorów. Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.

Opcje montażu

Opcje montażu i akcesoria

1 Regulowany mostek do płytek (w zestawie)
2 Podkładka montażowa (opcjonalna)

1

W przypadku korzystania z elastycznego metalowego kanału kablowego należy użyć łącznika ^3/8 cala lub podwójnego złącza ^3/8 cala (dupleksu).

Uwaga: przepusty kablowe nie są dołączone do zestawu.

^3/8 cala, pojedynczy ^3/8 cala, podwójne

Okablowanie głośnika

Grubość przewodu

Do montażu głośnika DesignMax DM8C-SUB należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²).

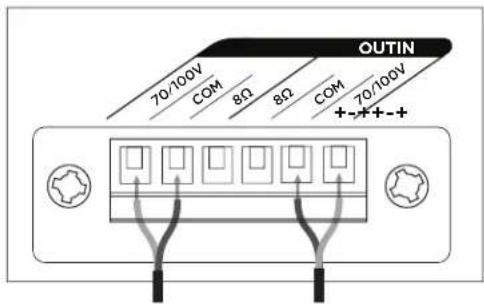

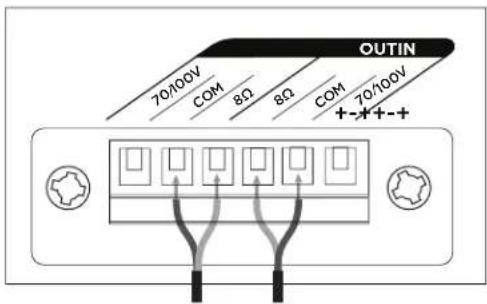

Schematy połączeń

Odstonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.

70 V / 100 V 8 Ω

Ustawienia głośnika

70 V
20 W 40	W 80 W 150	W^*		8Ω
40 W 80 W		150 W	NC**
100 V

** NC brak połączenia (nie używać)* Ustawier

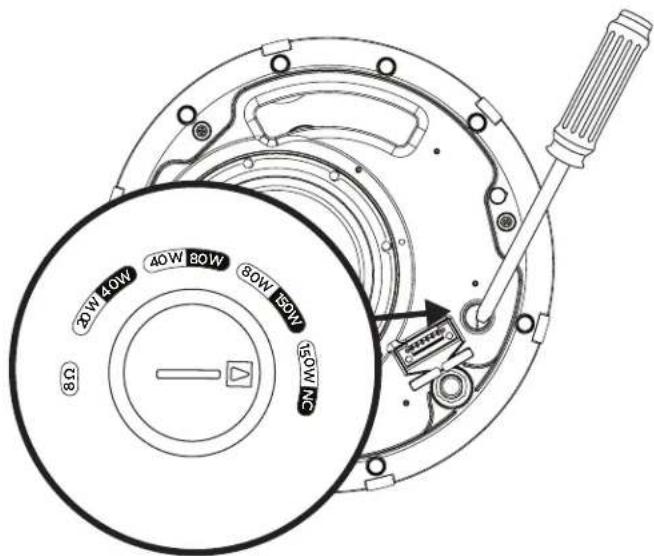

Ustawienie gwintownika transformatora

Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.

Przygotowanie do montażu

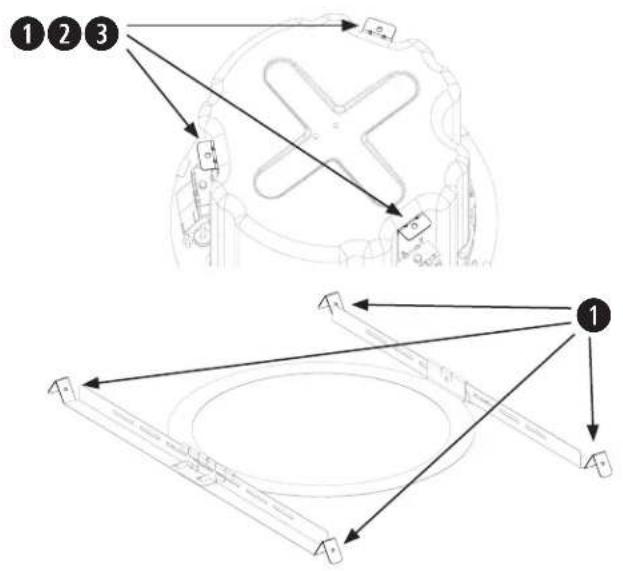

Korzystanie z kabla zabezpieczającego

Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób i elementy montażu muszą być zgodne z lokalnymi normami i przepisami budowlanymi.

Firma Bose zaleca użycie (1) przewodu zabezpieczającego, (2) kabla zabezpieczającego lub (3) pręta gwintowanego jako dodatkowego mechanizmu zabezpieczającego. Punkty mocowania osprzętu zabezpieczającego przedstawiono na poniższych schematach.

Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego.


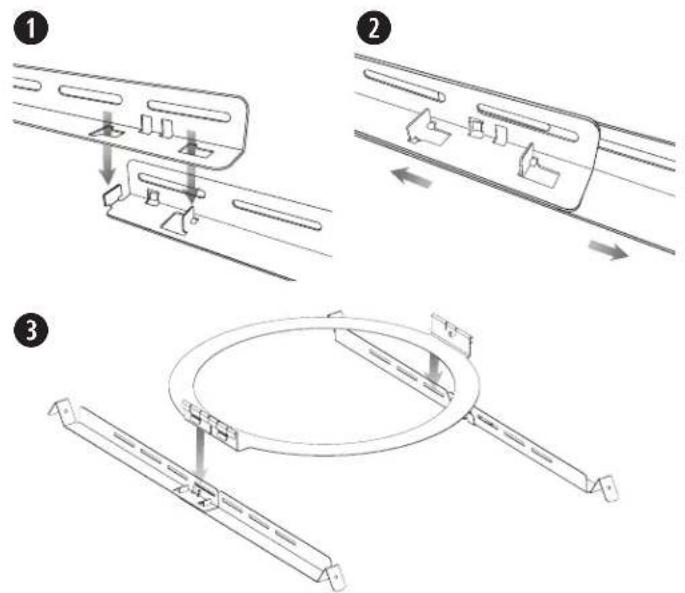

Montaż mostka płytkowego

Uwaga: w przypadku montażu w suficie twardym należy zmontować mostek płytkowy po włożeniu szyn i pierścienia przez otwór (patrz strona 48).

1. Wyrównać szyny i wsunąć zaczepy do szczelin.
2. Pociągnąć szyny na zewnątrz, aby je zamocować.
3. Ustawić szyny równolegle do siebie i wcisnąć pierścień mostka płytkowego, aby zamocować pierścień na szynach.

Uwaga: montaż w pobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów, np. w komercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub funkcjonalność głośnika.

Przygotowanie akustycznej płytki sufitowej

Przycinanie płytki sufitowej

1. Usunąć płytkę i użyć szablonu do zaznaczenia otworu głośnika na płytce. Aby wyśrodkować szablon na płytce, narysować znak X, łącząc narożniki po przekątnej i wyśrodkować szablon, używając punktu przecięcia.

2. Wyciąć otwór w płytce.

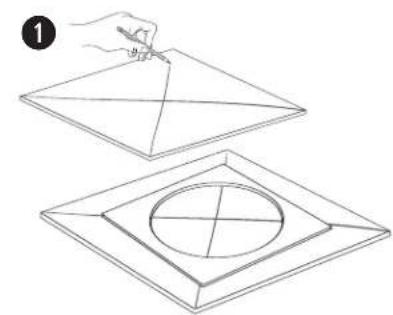

Montaż mostka płytkowego

1. Umieścić złożony mostek płytkowy w poprzek kratki sufitowej. W razie potrzeby wyregulować położenie mostka, tak aby szyny spoczywały na kratce sufitowej.

2. Zamontować płytkę w suficie.

Przygotowanie sufitu twardego (istniejąca konstrukcja)

Przycinanie sufitu

1. Użyć szablonu do zaznaczenia otworu w suficie.
2. Wyciąć otwór w suficie.

Montaż mostka płytkowego

1. Wsunąć szyny mostka płytkowego w otwór i umieścić szyny równolegle do siebie w poprzek kratki sufitowej lub podkładki sufitowej.
2. Zmontować mostek płytkowy.

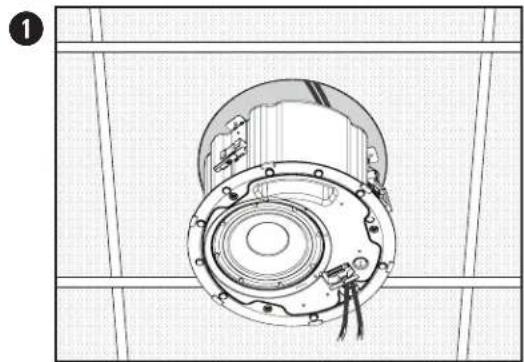

1. Przeciągnąć przewód audio przez otwór na kable.
2. Wsunąć głośnik przez otwór i do mostka płytkowego. Przed poluzowaniem uchwytu na głośniku należy upewnić się, że zaczepy na mostku zostały zablokowane.
3. Odłączyć złącze, podłączyć okablowanie do złącza i ponownie podłączyć złącze do głośnika. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 46.
4. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik. W przypadku używania wiertarki udarowej należy ustawić niski moment obrotowy.

OSTRZEŻENIE: zbyt mocne dokręcenie śrub może spowodować uszkodzenie punktu mocowania zaczepu lub sufitu, co może prowadzić do zagrożenia upadkiem.

Montaż w suficie twardym z wykorzystaniem podkładki montażowej (nowa konstrukcja)

Informacje na temat instalacji podkładki montażowej można znaleźć w podręczniku instalacji podkładki montażowej DesignMax na stronie PRO.BOSE.COM. Po zamontowaniu podkładki montażowej należy zapoznać się z informacjami zawartymi w sekcji Montaż głośnika na stronie 48.

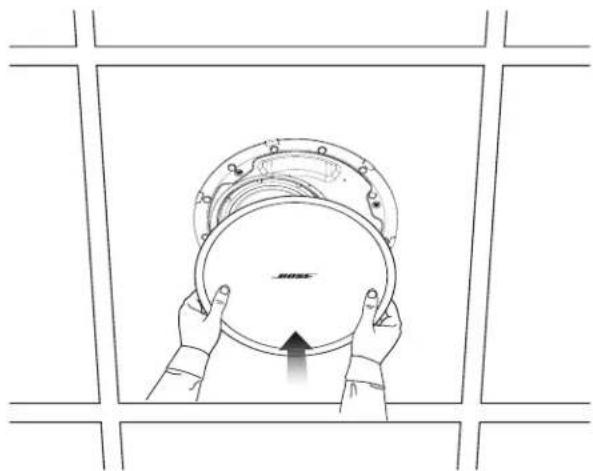

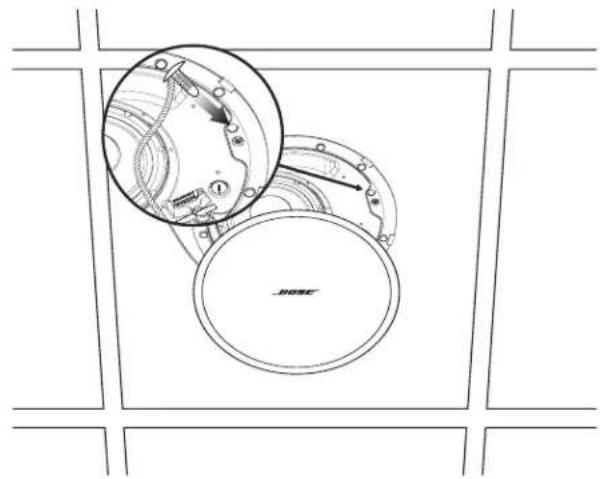

Mocowanie osłony głośnika

Włożyć kołek linki bezpieczeństwa do otworu w głośniku. Oburącz nałożyć osłone na głośnik. Osłona jest mocowana do głośnika magnetycznie.

Informacje dotyczące bezpieczeństwa i zgodności

Głośnik Bose DesignMax DM8C-SUB przeszedł testy i jest zgodny z następującymi specyfikacjami i zastosowaniami:

Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego

Do zastosowań ogólnych - kategoria UL UEAY, numer pliku S 5591, numer kontrolny 3N89

UL-2043, 2013, Test pożarowy i widzialne uwalnianie dymu dla produktów dyskretnych i ich akcesoriów zainstalowanych w przestrzeniach wentylacyjnych. Nadaje się do użytku w przestrzeniach wentylacyjnych (plenum).

Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3, zgodnie z normą NFPA 70, National Electric Code, 2017, art. 640

NFPA 90-A, 2015, Instalacja systemów klimatyzacji i wentylacji, paragraf 4.3.11.2.6.5

Głośnik DesignMax DM8C-SUB został zaprojektowany zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących systemów łączonych:

testy pod kątem zgodności z normą IEC60268-5, 2007.
