DesignMax DM8CSUB - Haut-parleurs BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer encastrable
Marque	Bose
Modèle	DesignMax DM8CSUB
Usage	Intérieur uniquement
Diamètre de la grille	409 mm (16,1 po)
Diamètre du boîtier	342 mm (13,5 po)
Profondeur du boîtier	241 mm (9,5 po)
Ouverture à découper	349 mm (13,75 po)
Épaisseur maximale du plafond	76 mm (3,0 po)
Poids net (enceinte avec grille)	9,80 kg (21,6 lb)
Poids net (plaque de renfort)	1,00 kg (2,2 lb)
Poids brut	12,93 kg (28,5 lb)
Alimentation (tension)	70 V / 100 V
Impédance nominale	8 Ω
Puissance nominale	150 W
Puissances disponibles (70 V)	20 W, 40 W, 80 W, 150 W
Puissances disponibles (100 V)	40 W, 80 W, 150 W
Section de câble recommandée	18 AWG (0,8 mm²) à 14 AWG (2,1 mm²)
Connecteurs	Bornes à vis (entrée simple et entrée duplex)
Accessoires inclus	Plaque de renfort réglable pour plafond à dalles
Nettoyage	Chiffon sec uniquement
Garantie	Limitée
Normes de sécurité	ANSI/UL 1480A, UL 2043, NFPA 70, NFPA 90-A
Installation	Professionnelle, encastrée dans plafond

FOIRE AUX QUESTIONS - DesignMax DM8CSUB BOSE

Quel type d'alimentation ce subwoofer utilise-t-il ?

Le DesignMax DM8CSUB fonctionne sur des lignes 70 V ou 100 V avec une impédance de 8 Ω. Il offre plusieurs prises de puissance : 20 W, 40 W, 80 W, 150 W en 70 V et 40 W, 80 W, 150 W en 100 V.

Puis-je installer ce haut-parleur à l'extérieur ?

Non, ce produit est conçu pour un usage en intérieur uniquement. Il ne doit pas être exposé à l'eau, à la condensation ou à des environnements humides comme les piscines ou les saunas.

Quelles sont les dimensions de découpe nécessaires ?

L'ouverture à découper dans le plafond doit avoir un diamètre de 349 mm (13,75 po). Le boîtier a un diamètre de 342 mm et une profondeur de 241 mm.

Comment nettoyer la grille ou l'enceinte ?

Utilisez uniquement un chiffon sec pour le nettoyage. N'utilisez pas de savon, détergent, alcool ou autres produits chimiques, car ils pourraient endommager les matériaux.

Quel type de câble dois-je utiliser ?

Utilisez un câble de section 18 AWG (0,8 mm²) à 14 AWG (2,1 mm²). Dénudez 6 mm de fil pour le connecter aux bornes à vis.

Ce subwoofer est-il compatible avec les systèmes audio 70 V/100 V ?

Oui, il est conçu pour les systèmes à ligne constante 70 V et 100 V. Vous pouvez sélectionner la puissance souhaitée via la prise du transformateur réglable.

Quels accessoires sont fournis avec l'enceinte ?

La plaque de renfort réglable pour plafond à dalles est incluse. La grille à fixation magnétique est également fournie.

Puis-je installer ce produit dans un plafond dur ou en dalles ?

Oui, il peut être installé dans les deux types de plafond. Pour un plafond dur, utilisez une plaque de montage optionnelle. Le guide d'installation détaille les deux méthodes.

Ce produit est-il garanti ?

Oui, il est couvert par une garantie limitée. Pour plus de détails, consultez le site pro.bose.com.

Comment régler la puissance du transformateur ?

Utilisez un tournevis à tête plate pour tourner la prise du transformateur et sélectionner la puissance souhaitée (20, 40, 80 ou 150 W). La position 8Ω est également disponible pour un fonctionnement direct.

MODE D'EMPLOI DesignMax DM8CSUB BOSE

Notice d'installation 14

Ce produit doit être installé par un technicien professionnel ! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l'ensemble des avertissements de sécurité avant de procéder à l'installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l'adresse PRO.BOSE.COM.

1. Veuillez lire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. N'utilisez pas cet appareil à proximité d'eau ou de toute autre source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
8. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.

Avertissements/précautions

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.

• Tous les produits Bose doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où il peut être exposé à l'eau ou à la condensation.
• Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.
• N'utilisez que le matériel et les accessoires livrés ou spécifiés par BOSE pour une utilisation avec les enceintes DesignMax DM8C-SUB. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Tenez le produit à l'écart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
• Veillez à ne pas effectuer de modifications non autorisées sur ce produit.
• N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou autres solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.
• La grille est équipée d'un cordon de sécurité à usage unique.

Informations réglementaires

Ce produit est conforme à toutes les directives de l'Union européenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante : www. BOSCH. com/compliance/.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre mairie, votre service d'enlèvement des ordures ou le magasin où vous avez acheté ce produit.

Date de fabrication : le huitième chiffre du numéro de série indique l'année de fabrication; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour la Chine : Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importateur pour l'UE : Bose Products B. V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique : Bose de México, S. de R. L. de C. V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D. F. Pour plus d'informations sur l'importateur et le service : [phone]

Importateur pour Taiwan : Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numéro de téléphone : [phone]

Bose et DesignMax sont des marques commerciales de Bose Corporation.

Siège de Bose Corporation : 1-877-230-5639

©2019 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée.

Pour avoir plus d'information sur la garantie, visitez PRO. BOSE. COM.

Spécifications du produit :

Tension d'entrée : 70 V/100 V

Impédance : 8 Ω, 150 W

Courant ou puissance : (70 V) : 20 W, 40 W, 80 W, 150 W; (100 V) : 40 W, 80 W, 150 W

Caractéristiques techniques

Vous trouverez des caractéristiques supplémentaires dans la fiche technique des enceintes DesignMax DM8C-SUB sur pro.bose.com.

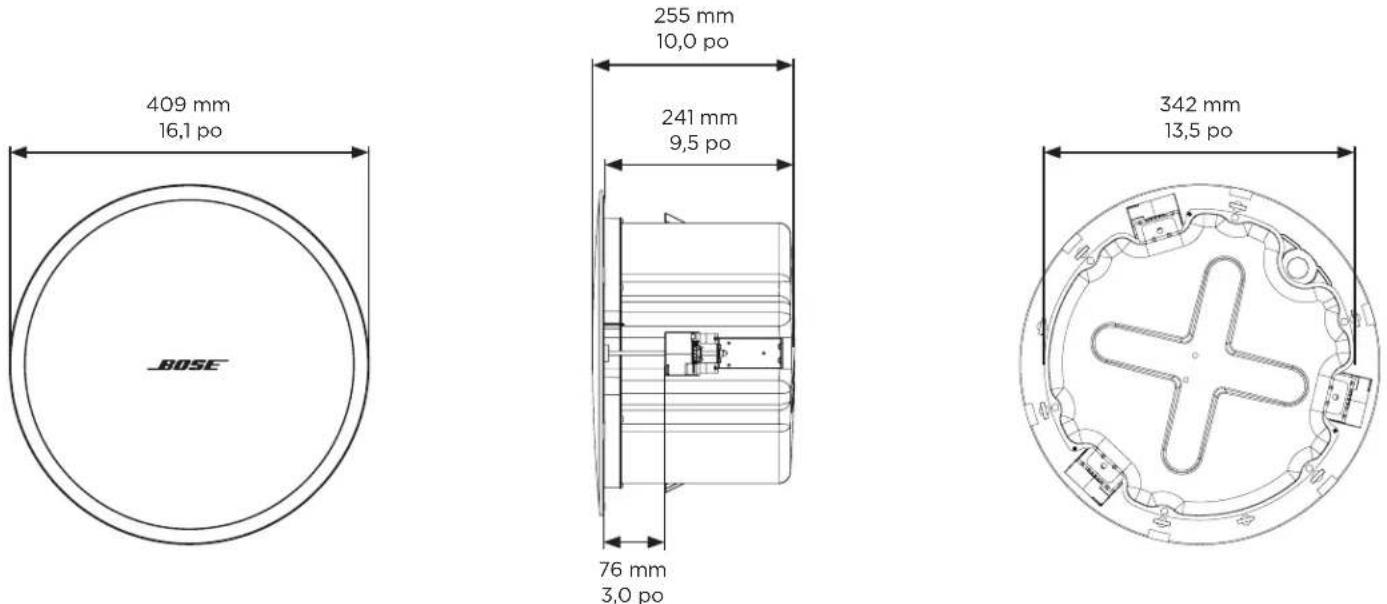

Caractéristiques physiques
Dimensions du produit	Diamètre de la grille : 409 mm (16,1 po)
	Diamètre du boîtier : 342 mm (13,5 po)
	Profondeur du boîtier : 241 mm (9,5 po)
Ouverture à découper	349 mm (13,75 po)
Épaisseur maximale du plafond	76 mm (3,0 po)
Poids net, enceinte avec grille	9,80 kg (21,6 lb)
Poids net, plaque de renfort pour plafond à dalles	1,00 kg (2,2 lb)
Poids brut	12,93 kg (28,5 lb)

Informations importantes concernant l'installation

Ce produit est destiné à un usage en intérieur uniquement.

L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.

Il incombe à l'installateur d'assurer la sécurité de l'installation de l'enceinte. L'installation incorrecte de l'enceinte est susceptible d'entraîner des dommages et des blessures, voire la mort. Ne montez pas le produit dans des endroits où il peut être exposé à l'eau ou à la condensation.

Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).

Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.

N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment les amplificateurs) produisant de la chaleur.

Veillez à ne pas installer sur des surfaces peu résistantes ou derrière lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.

N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou autres solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l'enceinte.

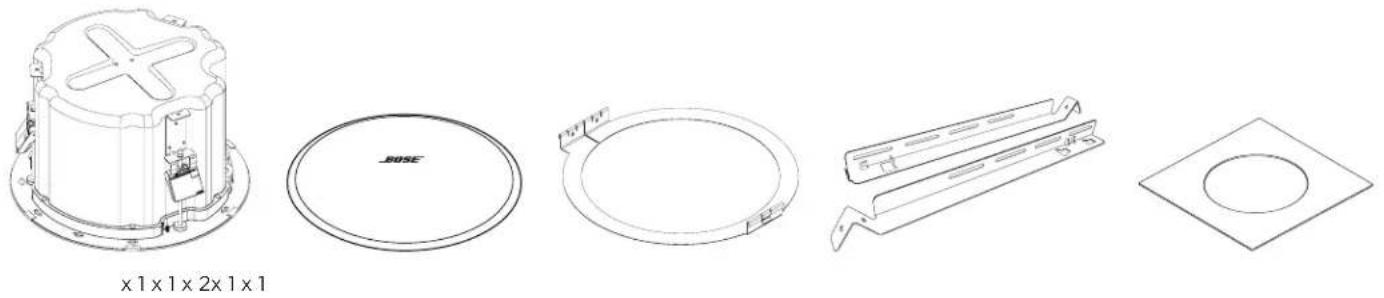

Options d'installation et accessoires

1 Plaque de renfort réglable pour plafond à dalles (inclus) 2 Plaque de montage en faux-plafond (en option)

Si vous utilisez un conduit en métal flexible, associez-le à un raccord de conduit 38 pouce ou à un connecteur double (duplex) 38 pouce.

Remarque : les raccords de conduit ne sont pas fournis.

Entrée simple ^3/8 pouces

Entrée duplex/boucle 3/8 pouces

Épaisseur des câbles

L'enceinte DesignMax DM8C-SUB est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm²) à 14 AWG (2,1 mm²) uniquement.

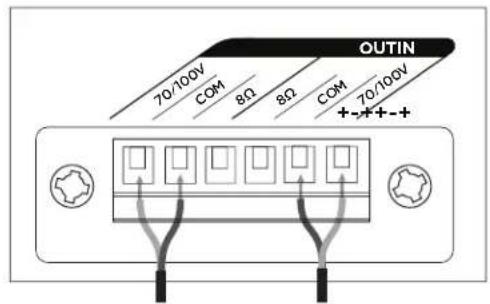

Diagrammes de connexion

Exposez six millimètres (¼ po) de fil dénudé à relier aux bornes.

70 V/100 V 8 Ω

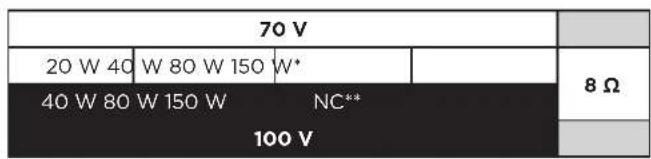

Réglages de l'enceinte

* Réglage d'usine par défaut ** NC : pas de connexion (ne pas utiliser)

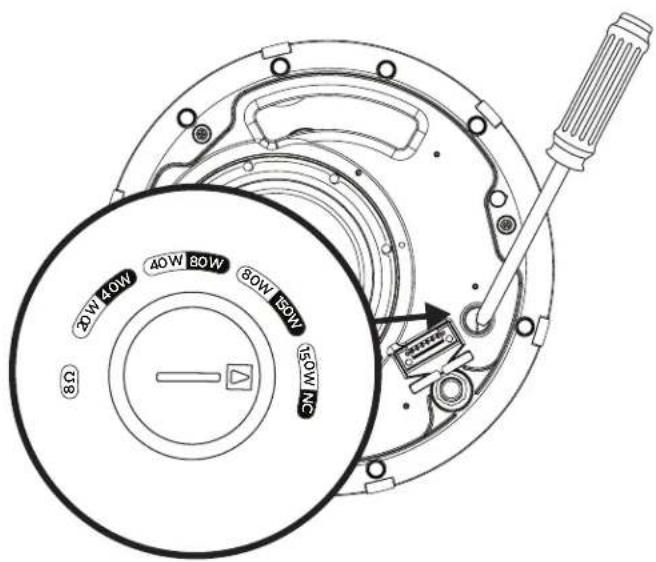

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

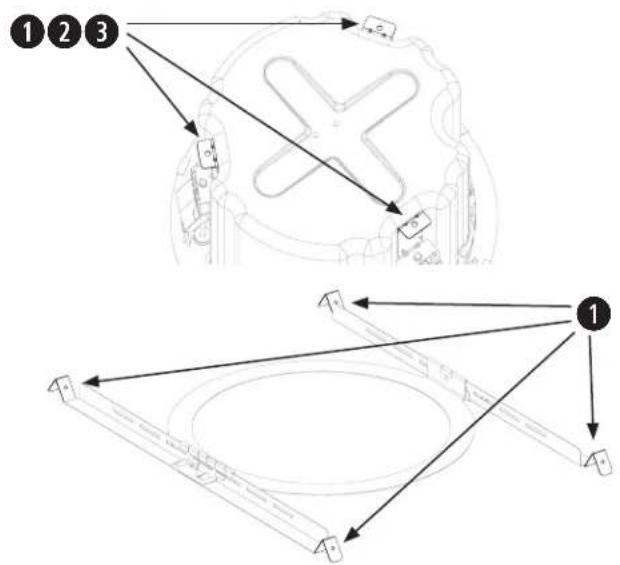

Utilisation d'un câble de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.

Bose recommande l'utilisation de : (1) un fil de sécurité, (2) un câble de sécurité, ou (3) une tige filetée comme dispositif de sécurité secondaire. Voir les schémas ci-dessous pour les points de fixation de sécurité.

Suivez les instructions du fabricant pour toute implémentation d'un dispositif de sécurité secondaire.

Assemblage de la plaque de renfort pour plafond à dalles

Remarque : en cas d'installation dans un plafond dur, assemblez la plaque de renfort après avoir inséré les bras et l'anneau à travers l'ouverture découpée (voir page 18).

1. Alignez les bras et insérez les languettes dans les fentes.
2. Tirez les bras vers l'extérieur pour les fixer les uns aux autres.
3. Alignez les bras de façon parallèle et enfoncez l'anneau de la plaque de renfort dans les bras pour le fixer.

Remarque : une installation à proximité immédiate de surfaces de cuisson, où l'enceinte peut être exposée directement à des huiles de cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromettre le fonctionnement de l'enceinte.

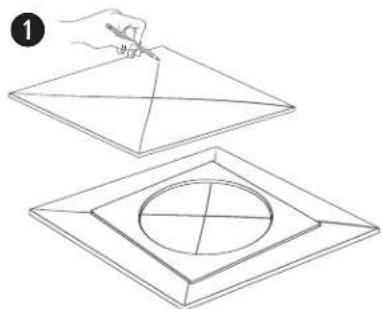

Découpe de la dalle du plafond

1. Retirez la dalle et utilisez le gabarit pour tracer le contour d’une enceinte sur la dalle. Pour centrer le gabarit sur la dalle, dessinez une croix (X) en reliant les angles en diagonale, et centrez le gabarit au point d’intersection.
2. Découpez une ouverture dans la dalle.

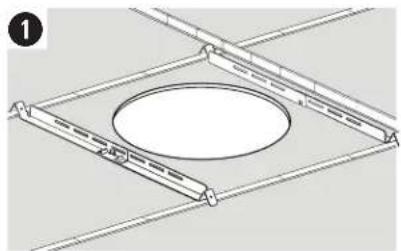

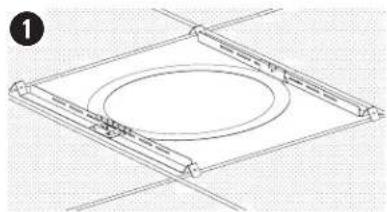

Installation de la plaque de renfort pour plafond à dalles

1. Placez la plaque de renfort sur l'ossature du plafond. Si nécessaire, ajustez la plaque de renfort de sorte que les bras reposent sur l'ossature.
2. Remettez en place la dalle au plafond.

Découpe du plafond

1. Utilisez le gabarit pour tracer une ouverture sur le plafond.
2. Découpez une ouverture dans le plafond.

Installation de la plaque de renfort pour plafond à dalles

1. Insérez les bras de la plaque de renfort et l'anneau dans l'ouverture et placez les bras de façon parallèle sur l'ossature du plafond ou la fourrure.
2. Assemblez la plaque de renfort.

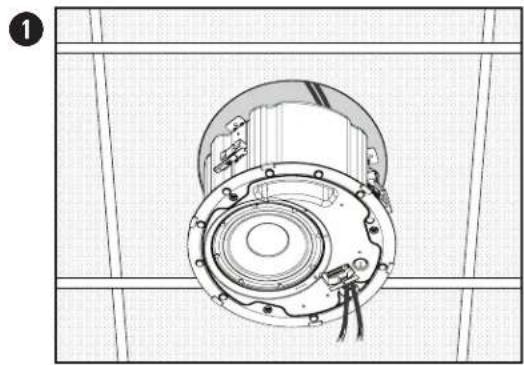

Montage de l'enceinte

1. Faites passer le câble audio par l'ouverture de passage.
2. Insérez l'enceinte dans l'ouverture et à l'intérieur de la plaque de renfort. Vérifiez que les fixations de l'enceinte sont engagées dans la plaque de renfort avant de relâcher votre prise sur l'enceinte.
3. Retirez le connecteur, raccordez le connecteur, puis insérez à nouveau le connecteur dans l'enceinte. Consultez la section Câblage de l'enceinte à la page 16 pour plus d'informations sur le câblage.
4. Serrez les vis des bras de fixation pour fixer l'enceinte. Si vous utilisez une visseuse électrique, réglez-la sur un couple faible.

AVERTISSEMENT : Un serrage excessif des vis peut endommager les points de fixation ou le plafond, ce qui pourrait créer un risque de chute.

Installation dans un plafond dur avec plaque de montage (nouvelle construction)

Pour plus d'informations sur l'installation d'une plaque de montage, consultez le guide d'installation de la plaque de montage DesignMax à l'adresse PRO. BOSE. COM. Une fois la plaque de montage installée, consultez la section Montage de l'enceinte en page 18.

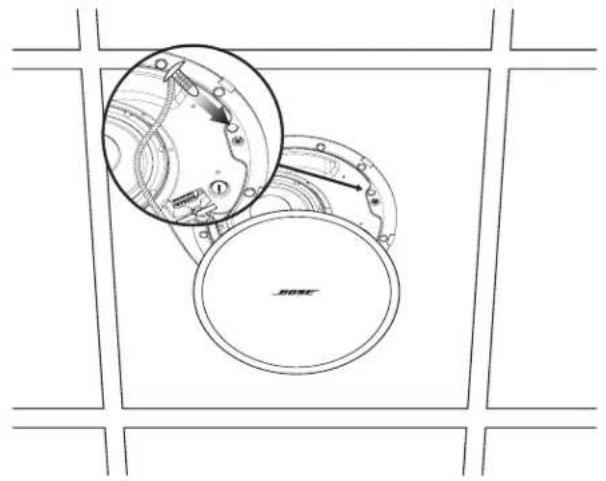

Pose de la grille

Insérez la broche du cordon de sécurité dans l'orifice de l'enceinte. En utilisant les deux mains, positionnez la grille sur l'enceinte. La grille à fixation aimantée adhère à l'enceinte.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte Bose DesignMax DM8C-SUB a été soumise avec succès à une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes :

Conformes à la norme ANSI/UL 1480A-2016, enceintes destinées à un usage professionnel (sécurité) et commercial. Utilisation générale, catégorie UL UEAY, dossier S 5591, numéro de contrôle 3N89.

UL-2043, 2013, Essai de réaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés dans des emplacements ventilés. Convient à une utilisation dans des emplacements ventilés (plenum).

Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical Code, 2017, Article 640

NFPA 90-A, 2015, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.11.2.6.5

L'enceinte DesignMax DM8C-SUB a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :

Testée conforme à la norme CEI 60268-5, 2007
