Produkttype	Innfelt subwoofer
Merke	Bose
Modell	DesignMax DM8CSUB
Bruk	Kun innendørs
Gitterdiameter	409 mm (16,1 tommer)
Kabinettdiameter	342 mm (13,5 tommer)
Kabinettdybde	241 mm (9,5 tommer)
Utsparingsåpning	349 mm (13,75 tommer)
Maksimal taktykkelse	76 mm (3,0 tommer)
Nettovekt (høyttaler med gitter)	9,80 kg (21,6 lb)
Nettovekt (forsterkningsplate)	1,00 kg (2,2 lb)
Bruttovekt	12,93 kg (28,5 lb)
Strømforsyning (spenning)	70 V / 100 V
Nominell impedans	8 Ω
Nominell effekt	150 W
Tilgjengelige effekter (70 V)	20 W, 40 W, 80 W, 150 W
Tilgjengelige effekter (100 V)	40 W, 80 W, 150 W
Anbefalt kabeltverrsnitt	18 AWG (0,8 mm²) til 14 AWG (2,1 mm²)
Kontakter	Skrueterminaler (enkel inngang og duplex inngang)
Inkluderte tilbehør	Justerbar forsterkningsplate for himlingsplater
Rengjøring	Kun tørr klut
Garanti	Begrenset
Sikkerhetsstandarder	ANSI/UL 1480A, UL 2043, NFPA 70, NFPA 90-A
Installasjon	Profesjonell, innfelt i tak

Ofte stilte spørsmål - DesignMax DM8CSUB BOSE

Hvilken type strømforsyning bruker denne subwooferen?

DesignMax DM8CSUB fungerer på 70 V eller 100 V linjer med en impedans på 8 Ω. Den tilbyr flere effektuttak: 20 W, 40 W, 80 W, 150 W på 70 V og 40 W, 80 W, 150 W på 100 V.

Kan jeg installere denne høyttaleren utendørs?

Nei, dette produktet er kun designet for innendørs bruk. Det må ikke utsettes for vann, kondens eller fuktige omgivelser som svømmebasseng eller badstue.

Hvilke utsparingsdimensjoner er nødvendige?

Utsparingsåpningen i taket må ha en diameter på 349 mm (13,75 tommer). Kabinettet har en diameter på 342 mm og en dybde på 241 mm.

Hvordan rengjøre gitteret eller høyttaleren?

Bruk kun en tørr klut til rengjøring. Ikke bruk såpe, vaskemiddel, alkohol eller andre kjemikalier, da de kan skade materialene.

Hvilken type kabel bør jeg bruke?

Bruk en kabel med tverrsnitt 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²). Stripp 6 mm av ledningen for å koble den til skrueterminalene.

Er denne subwooferen kompatibel med 70 V/100 V lydsystemer?

Ja, den er designet for 70 V og 100 V konstantlinjesystemer. Du kan velge ønsket effekt via den justerbare transformatorkontakten.

Hvilket tilbehør følger med høyttaleren?

Den justerbare forsterkningsplaten for himlingsplater er inkludert. Gitteret med magnetisk feste følger også med.

Kan jeg installere dette produktet i et hardt tak eller i himlingsplater?

Ja, den kan installeres i begge taktyper. For et hardt tak, bruk en valgfri monteringsplate. Installasjonsveiledningen beskriver begge metodene.

Har dette produktet garanti?

Ja, den dekkes av en begrenset garanti. For mer informasjon, se pro.bose.com.

Hvordan justere transformatoreffekten?

Bruk en flat skrutrekker for å vri på transformatorkontakten og velge ønsket effekt (20, 40, 80 eller 150 W). 8Ω-posisjonen er også tilgjengelig for direkte drift.

BRUKSANVISNING DesignMax DM8CSUB BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.

1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er usikker på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med DesignMax DM8C-SUB-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.
• Grillen er utstyrt med en sikkerhetsfestesnor som er designet for bruk én gang.

Produktklassifisering:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 150 W

Strøm eller effekt: (70 V): 20 W, 40 W, 80 W, 150 W, (100 V): 40 W, 80 W, 150 W

Informasjon om forskrifter

CE Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance.

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

Importor i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone

Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importør i México: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: [phone]

Importer i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefonnummer: [phone]

Bose og DesignMax er varemerker som tilhører Bose Corporation.

Hovedkontoret til Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti.

Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.

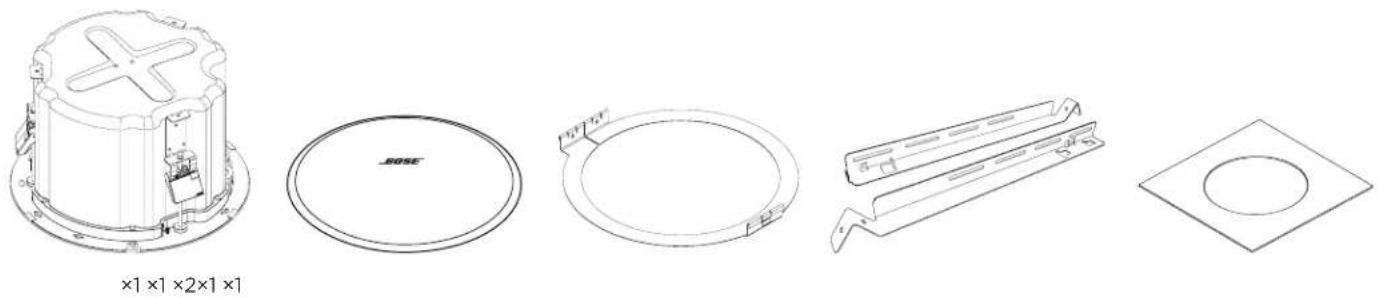

Innhold i pakken

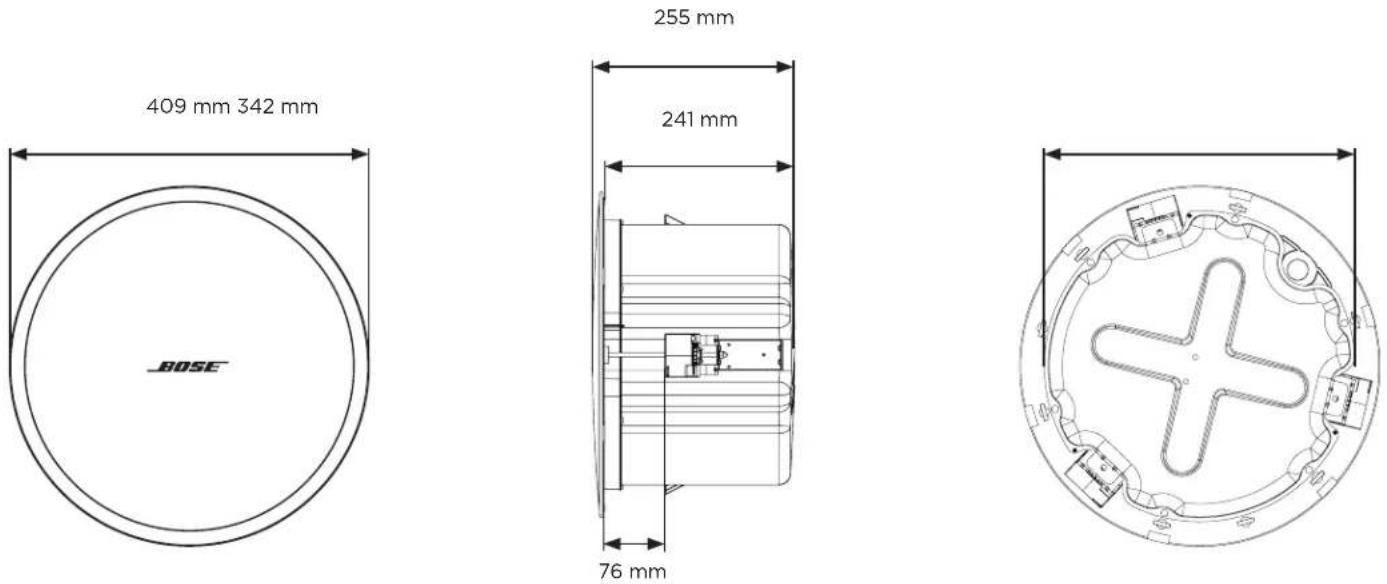

Produktmål

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM8C-SUB på PRO.BOSE.COM.

Fysisk
Produktmål Nettingdiameter: 409 mm
	Diameter på høyttalerhus: 342 mm
	Dybde på høyttalerbrønn: 241 mm
Utskåret hull 349 mm
Maksimal taktykkelse 76 mm
Nettovekt, høyttaler med grill	9.80 kg
Nettovekt, monteringsbro	1,00 kg
Forsendelsesvekt 12,93 kg

Viktig informasjon om montering

Dette produktet er kun ment for innendørsbruk. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.

Montøren har ansvaret for at høyttaleren er sikkert montert. Hvis høyttaleren ikke er montert på riktig måte, kan dette forårsake skade og død.

Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.

Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.

Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekser og at høyttaleren faller ned.

Monteringsalternativer

Monteringsalternativer og tilbehør

① Justerbar monteringsbro (følger med)
② Rough-in Pan (tilleggsutstyr)

1

DesignMax DM8C-SUB-høyttaleren er utformet for å fungere med kabler på mellom 18 AWG (0,8 mm ^2 ) til 14 AWG (2,1 mm ^2 ).

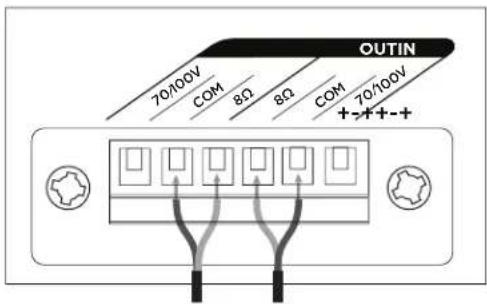

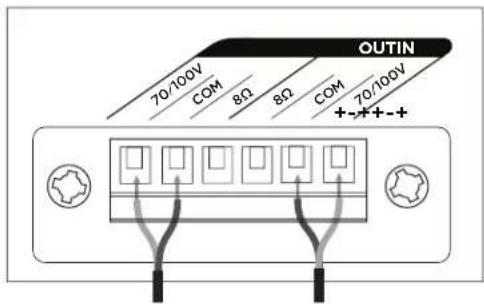

Koblingsdiagrammer

Eksponer seks millimeter (¼-tommer) av ledningen for å feste til terminalene.

70/100 V 8Ω

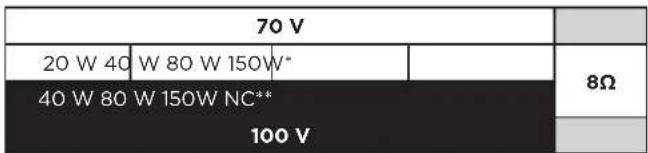

Høyttalerinnstillinger

** NC: Ingen tilkobling (ikke bruk)* Fabrikkstan

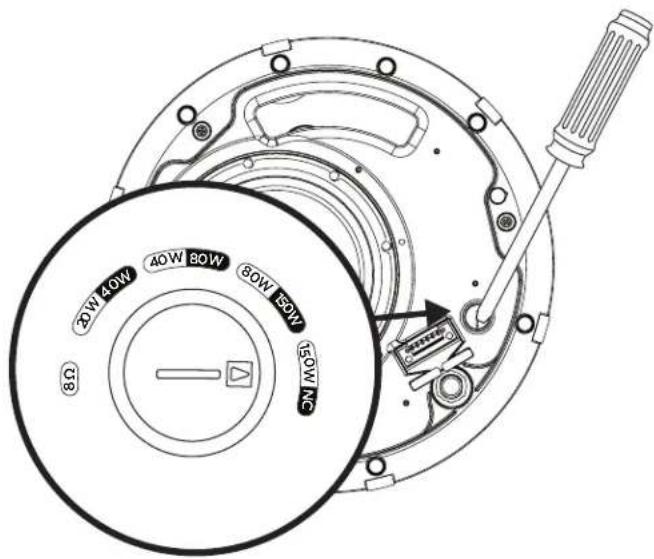

Innstilling av omformerkontakt

Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

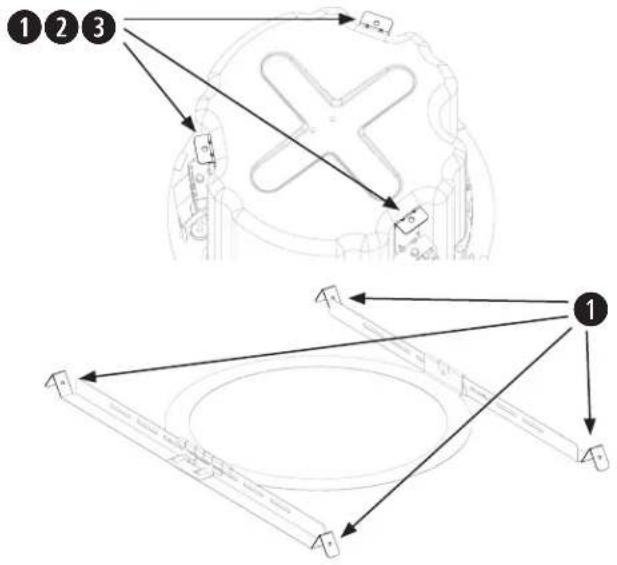

Forberede monteringen

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

Bose anbefaler at du bruker (1) en sikkerhetsledning, (2) en sikkerhetskabel eller (3) en gjengestang som sekundær sikringsmekanisme. Se diagrammene nedenfor for å se punkter om sikkerhetsfeste.

Følg produsentens instruksjoner for eventuelle sekundære festemekanismer som brukes.

Sette sammen monteringsbroen

Merk: Hvis du monterer i et hardt tak, setter du sammen monteringsbroen etter å ha satt inn skinnene og ringen gjennom det utskårede hullet (se side 42).

1. Sett skinnene over hverandre og sett inn tappene i sporene.
2. Dra skinnene utover for å feste dem sammen.
3. Sett skinnene parallelt med hverandre og trykk ned monteringsbroringen for å feste ringen til skinnene.

1

Merk: Montering på steder hvor høyttaleren kan komme i kontakt med matolje, for eksempel på storkjøkken, kan redusere ytelsen eller funksjonaliteten til høyttaleren.

Klargjøre lyddempende takplate

Skjære takplaten

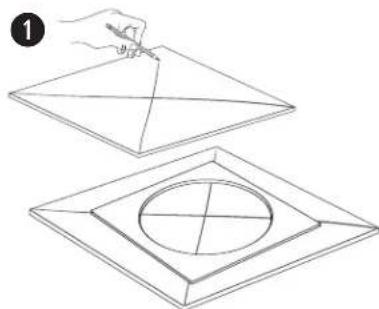

1. Fjern platen, og bruk malen til å tegne et høyttalerhull på platen. Hvis du vil plassere malen midt på platen, tegner du en X ved å streke opp diagonale linjer mellom hjørnene og plassere malen på krysningspunktet.
2. Skjær et hull i platen.

Installere monteringsbroen

1. Plasser den monterte monteringsbroen over takristen. Juster om nødvendig monteringsbroen slik at skinnene hviler på takristen.
2. Sett takplaten tilbake på plass.

Klargjøre hardt tak (eksisterende konstruksjon)

Skjære i taket

1. Bruk malen til å tegne opp et hull i taket.
2. Skjær et hull i taket.

1. Sett inn monteringsbroskinnene og ringen gjennom hullet og plasser skinnene parallelt med hverandre over takristen eller -lekten.
2. Montere monteringsbroen.

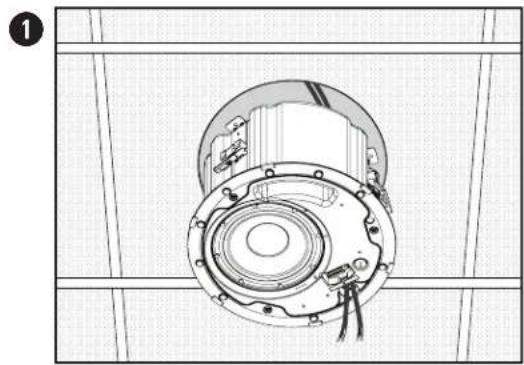

1. Tre lydkabelen gjennom kabeläpningen.
2. Før høyttaleren gjennom hullet og inn i monteringsbroen. Kontroller at ankrene er i kontakt med monteringsbroen før du løsner grepet på høyttaleren.
3. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 40.
4. Stram skruene på ankerarmen for å feste høyttaleren. Hvis du bruker en elektrisk drill, må du stille den inn på lavt dreiemoment.

ADVARSEL: Hvis skruene strammes for mye, kan dette forårsake skade på ankerfestepunktet eller taket, og at høyttaleren faller ned.

Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)

Hvis du vil ha informasjon om hvordan du monterer rough-in pan, kan du se monteringsveiledningen for DesignMax Rough-in Pan på PRO.BOSE.COM. Når rough-in pan er montert, kan du se Montere høyttaleren på side 42.

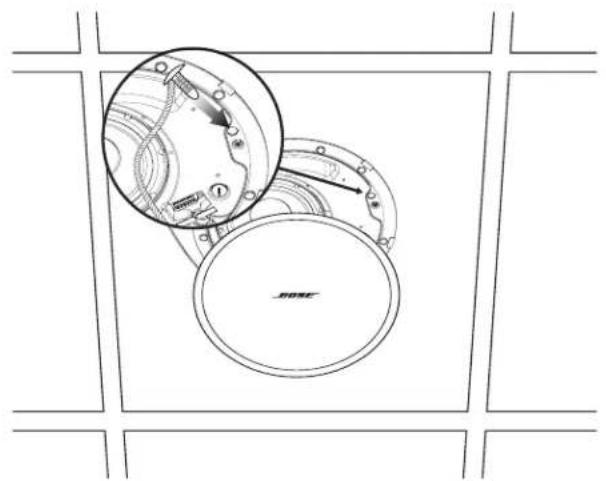

Feste grillen

Stikk sikkerhetsfestesnoren inn i hullet i høyttaleren. Bruk begge hendene når du plasserer grillen mot høyttaleren. Grillen festet til høyttaleren ved hjelp av magneter.

Samsvar med sikkerhet og forskrifter

Bose DesignMax DM8C-SUB-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:

Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk - UL kategori UEAY, filnummer S 5591 kontrollnummer 3N89

UL-2043, 2013, branntest og utløser for synlig røyk for diskré produkter og tilbehør som er montert i ventilasjonsområder. Egnet for bruk i ventilasjonsområder (under overtrykk).

Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640

NFPA 70, National Electrical Code, 2017, artikel 300-22(c)

NFPA 90-A, 2015, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.11.2.6.5

DesignMax DM8C-SUB-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:

Testet i samsvar med IEC60268-5, 2007
