DesignMax DM8CSUB - Altoparlanti BOSE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer da incasso
Marca	Bose
Modello	DesignMax DM8CSUB
Utilizzo	Solo per interni
Diametro della griglia	409 mm (16,1 in)
Diametro del mobile	342 mm (13,5 in)
Profondità del mobile	241 mm (9,5 in)
Foro di incasso	349 mm (13,75 in)
Spessore massimo del controsoffitto	76 mm (3,0 in)
Peso netto (altoparlante con griglia)	9,80 kg (21,6 lb)
Peso netto (piastra di rinforzo)	1,00 kg (2,2 lb)
Peso lordo	12,93 kg (28,5 lb)
Alimentazione (tensione)	70 V / 100 V
Impedenza nominale	8 Ω
Potenza nominale	150 W
Potenze disponibili (70 V)	20 W, 40 W, 80 W, 150 W
Potenze disponibili (100 V)	40 W, 80 W, 150 W
Sezione del cavo consigliata	18 AWG (0,8 mm²) a 14 AWG (2,1 mm²)
Connettori	Morsetti a vite (ingresso singolo e ingresso duplex)
Accessori inclusi	Piastra di rinforzo regolabile per controsoffitto a pannelli
Pulizia	Solo panno asciutto
Garanzia	Limitata
Norme di sicurezza	ANSI/UL 1480A, UL 2043, NFPA 70, NFPA 90-A
Installazione	Professionale, ad incasso nel controsoffitto

Domande frequenti - DesignMax DM8CSUB BOSE

Che tipo di alimentazione utilizza questo subwoofer?

Il DesignMax DM8CSUB funziona su linee a 70 V o 100 V con un'impedenza di 8 Ω. Offre diverse potenze: 20 W, 40 W, 80 W, 150 W a 70 V e 40 W, 80 W, 150 W a 100 V.

Posso installare questo altoparlante all'esterno?

No, questo prodotto è progettato solo per uso interno. Non deve essere esposto ad acqua, condensa o ambienti umidi come piscine o saune.

Quali sono le dimensioni del foro di taglio necessarie?

Il foro di taglio nel controsoffitto deve avere un diametro di 349 mm (13,75 in). Il mobile ha un diametro di 342 mm e una profondità di 241 mm.

Come pulire la griglia o l'altoparlante?

Utilizzare solo un panno asciutto per la pulizia. Non utilizzare sapone, detersivo, alcol o altri prodotti chimici, poiché potrebbero danneggiare i materiali.

Che tipo di cavo devo utilizzare?

Utilizzare un cavo di sezione 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Spellare 6 mm di filo per collegarlo ai morsetti a vite.

Questo subwoofer è compatibile con sistemi audio a 70 V/100 V?

Sì, è progettato per sistemi a linea costante 70 V e 100 V. È possibile selezionare la potenza desiderata tramite la presa del trasformatore regolabile.

Quali accessori sono forniti con l'altoparlante?

La piastra di rinforzo regolabile per controsoffitto a pannelli è inclusa. Anche la griglia a fissaggio magnetico è fornita.

Posso installare questo prodotto in un controsoffitto rigido o a pannelli?

Sì, può essere installato in entrambi i tipi di controsoffitto. Per un controsoffitto rigido, utilizzare una piastra di montaggio opzionale. La guida all'installazione descrive entrambi i metodi.

Questo prodotto è in garanzia?

Sì, è coperto da una garanzia limitata. Per maggiori dettagli, visitare il sito pro.bose.com.

Come regolare la potenza del trasformatore?

Utilizzare un cacciavite a testa piatta per ruotare la presa del trasformatore e selezionare la potenza desiderata (20, 40, 80 o 150 W). La posizione 8Ω è disponibile anche per il funzionamento diretto.

MANUALE UTENTE DesignMax DM8CSUB BOSE

Guida all'installazione....26

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti.

Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell'installazione, leggere questo documento e le avvertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita

PRO.BOSE.COM

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio in prossimità di acqua.
6. Per la pulizia utilizzare un semplice panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.
9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federali e di settore. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• L'installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell'installatore valutare l'affidabilità del metodo di installazione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti di tecniche di installazione sicura dell'hardware possono installare un diffusore in posizione sospesa.
• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.
• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l'uso con i diffusori DesignMax DM8C-SUB. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all'indirizzo PRO.BOSE.COM.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità di esso.
  • Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificale da Bose, inclusi a titolo esemplificativo lubrificanti e detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.
• La griglia è dotata di un perno con cordino di sicurezza concepito per un solo uso.

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo:

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Data di produzione: l'ottava cifra del numero di serie corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per il Messico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: [phone]

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. telefono: [phone]

Bose e DesignMax sono marchi commerciali di Bose Corporation.

Sede principale di Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata. Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.

Specifiche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 8 Ω, 150 W

Corrente o potenza: (70 V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W

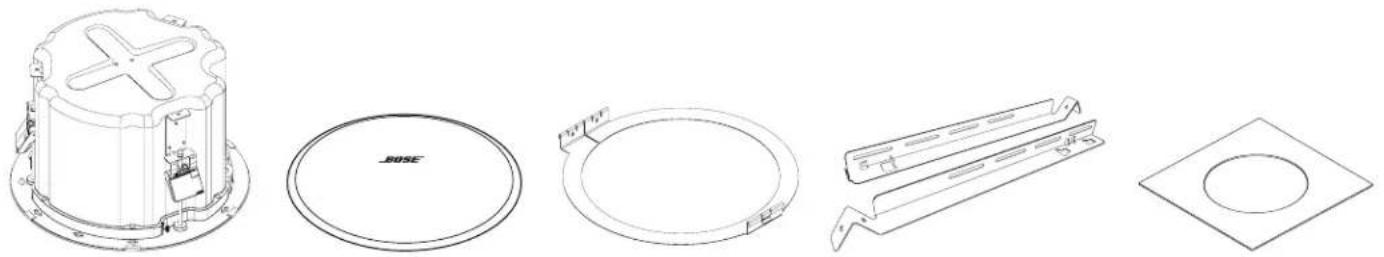

Contenuto della confezione

1 pz. 1 pz. 2 pz. 1 pz. 1 pz.

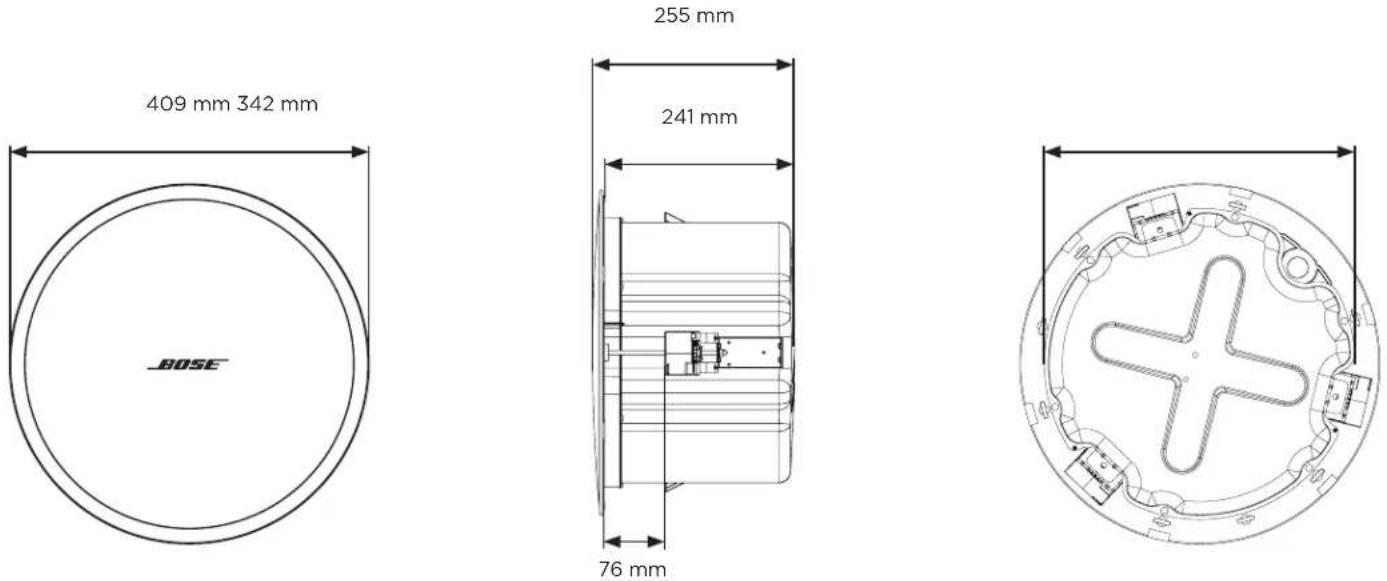

Dimensioni del prodotto

Specifiche tecniche

Per ulteriori specifiche, consultare la scheda tecnica del DesignMax DM8C-SUB all'indirizzo PRO.BOSE.COM.

Caratteristiche fisiche
Dimensioni del prodotto	Diametro griglia: 409 mm
	Diametro cabinet: 342 mm
	Profondità backcan: 241 mm
Dimensione del foro	349 mm
Spessore massimo del controsoffitto	76 mm
Peso netto del diffusore con griglia	9,80 kg
Peso netto tile bridge	1,0 kg
Peso di spedizione	12,93 kg (28,5 lb)

Informazioni importanti sull'installazione

Questo prodotto è destinato esclusivamente all'utilizzo in interni. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.

È responsabilità dell'installatore garantire un'installazione sicura del diffusore. Un'installazione non corretta del diffusore può causare danni materiali e gravi lesioni alle persone.

Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.

Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.

Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.

Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.

Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose, inclusi a titolo esemplificativo lubrificanti e detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.

Opzioni di installazione

Opzioni ed accessori di installazione

① Tile bridge regolabile (incluso)
② Rough-in pan (opzionale)

1

Raccordo del tubo protettivo

Se si utilizza un tubo protettivo metallico flessibile, usarlo con un raccordo da 9,5 mm o un connettore doppio (duplex) da 9,5 mm. Nota: raccordi del tubo protettivo non in dotazione.

Ingresso singolo da 9,5 mm

Cablaggio del diffusore

Diametro dei cablaggi

Il diffusore DesignMax DM8C-SUB è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm²) e 14 AWG (2,1 mm²).

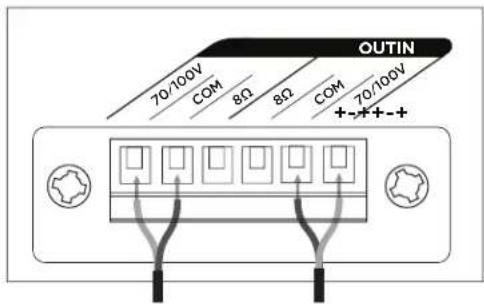

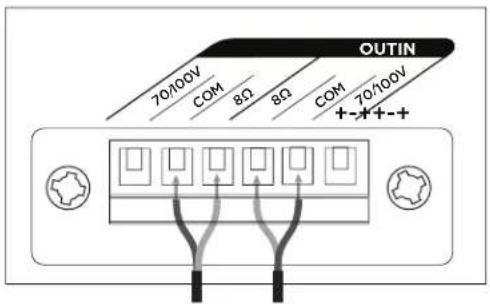

Schemi di collegamento

Scoprire 6 mm di filo non rivestito da collegare ai terminali.

70 V/100 V 8 Ω

Impostazioni del diffusore

*Impostazioni di fabbrica ** NC: nessuna connessione (non utilizzare)

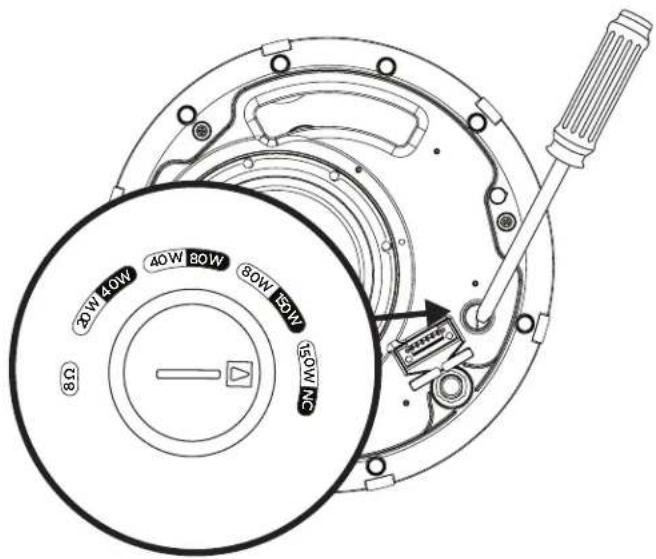

Impostazione potenza del trasformatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

Preparazione dell'installazione

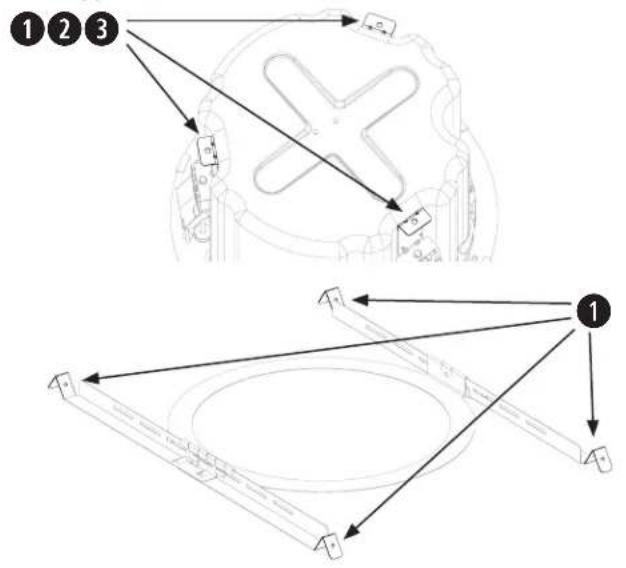

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali.

Bose raccomanda l'utilizzo di (1) un cavo di frenatura, (2) un cavo di sicurezza o (3) un tirante filettato come meccanismo di fissaggio secondario. Vedere gli schemi riportati di seguito per i punti di fissaggio di sicurezza.

Attenersi alle istruzioni del produttore per qualsiasi meccanismo di fissaggio secondario utilizzato.


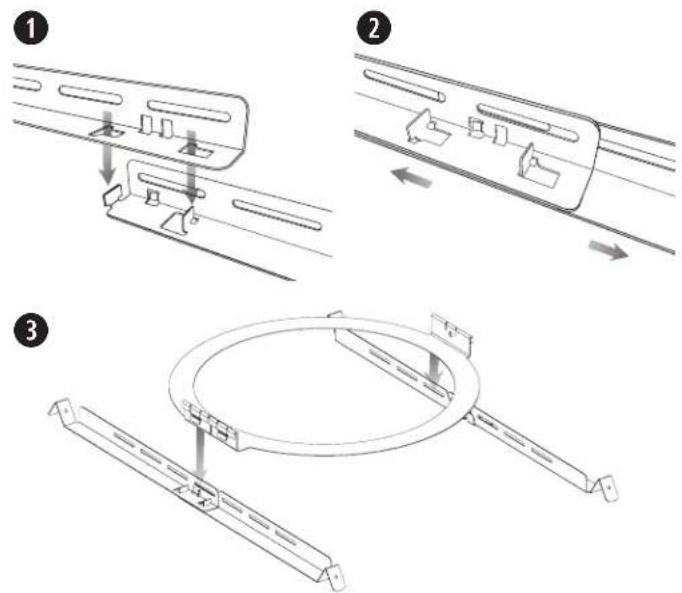

Assemblaggio del tile bridge

Nota: in caso di installazione su controsoffitto fisso, assemblare il tile bridge dopo aver inserito le barre e l'anello nell'apertura del foro (vedere a pag. 30).

1. Allineare le barre ed inserire le linguette nelle scanalature.
2. Tirare le barre in direzione opposta per fissarle l'una all'altra.
3. Allineare le barre in modo che siano parallele l'una all'altra, quindi premere l'anello del tile bridge per fissarlo alle barre.

Nota: l'installazione in prossimità di piani di cottura dove il diffusore possa essere direttamente esposto a oli alimentari, come ad esempio in cucine commerciali, può ridurre le prestazioni o la funzionalità del diffusore.

Preparazione del pannello a soffitto

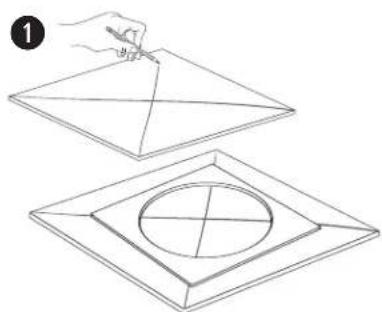

Taglio del pannello a soffitto

1. Rimuovere il pannello ed utilizzare la dima per tracciare il foro per il diffusore sul pannello stesso. Per centrare la dima rispetto al pannello, tracciare una X collegando gli angoli in diagonale e centrare il modello sul punto di intersezione.
2. Effettuare un foro nel pannello.

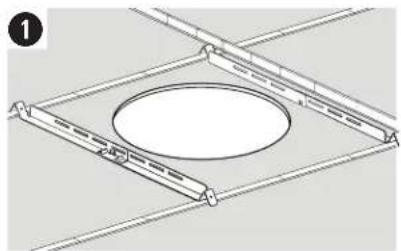

Installazione del tile bridge

1. Posizionare il tile bridge assemblato lungo la griglia del soffitto. Se necessario, regolare le barre del tile bridge in modo che poggino sui montanti della griglia del soffitto.
2. Rimontare il pannello sul soffitto.

Preparazione in caso di controsoffitto fisso (struttura esistente)

Taglio del soffitto

1. Utilizzare la dima per tracciare un foro sul soffitto.
2. Effettuare un foro nel soffitto.

Installazione del tile bridge

1. Far passare le barre e l'anello del tile bridge attraverso il foro e posizionare le barre parallele l'una all'altra.
2. Assemblare il tile bridge.

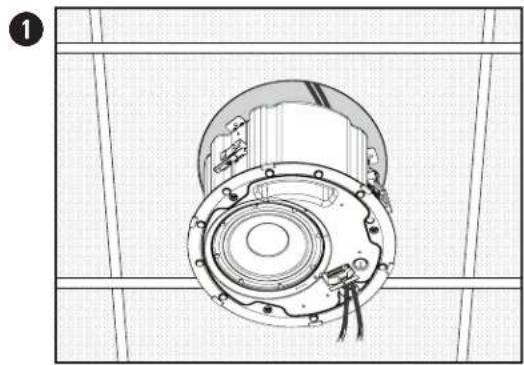

Installazione del diffusore

1. Far passare il cavo audio attraverso l'apposita apertura.
2. Far passare il diffusore attraverso il foro ed inserirlo nel tile bridge. Verificare che gli ancoraggi siano innestati sul tile bridge prima di allentare la presa sul diffusore.
3. Rimuovere il connettore, cablarlo e reinserirlo nel diffusore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 28.
4. Serrare le viti della staffa di ancoraggio per fissare il diffusore. Se si utilizza un avvitatore elettrico, impostare un basso valore di coppia.

AVVERTENZA: un serraggio eccessivo delle viti può danneggiare il punto di aggancio dell'elemento di ancoraggio o il soffitto, con conseguenti rischi di caduta.

Installazione a controsoffitto fisso con rough-in pan (nuova costruzione)

Per informazioni sull'installazione del rough-in pan, vedere la guida all'installazione del rough-in pan DesignMax sul sito PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diffusore a pag. 30.

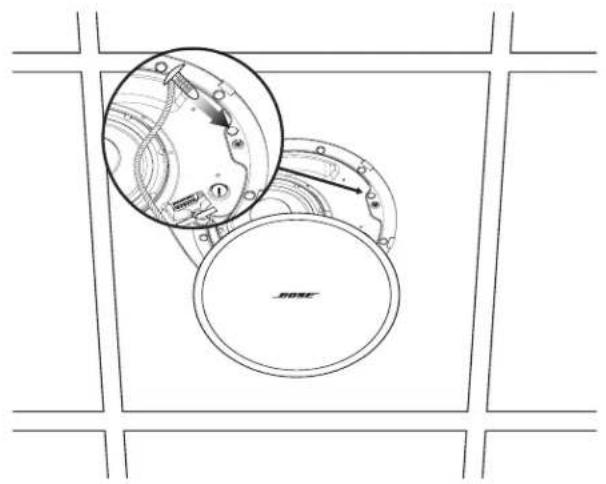

Fissaggio della griglia

Inserire il perno per cordino di sicurezza nel foro del diffusore. Con entrambe le mani, posizionare la griglia contro il diffusore. La griglia si aggancia magneticamente al diffusore.

Conformità alle norme di sicurezza

Il diffusore Bose DesignMax DM8C-SUB ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:

Conformi alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza

Utilizzo generico - UL Categoria UEAY, Numero file S 5591 Numero controllo 3N89

UL-2043, 2013, Test antincendio e rilascio di fumo per prodotti e relativi accessori installati in controsoffitti sigillati. Adatti per l'uso in controsoffitti sigillati.

Adatti per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code, 2017, Articolo 640

NFPA 70, National Electrical Code, 2017, Articolo 300-22(c)

NFPA 90-A, 2015, Installazione di sistemi di condizionamento dell'aria e ventilazione, Paragrafo 4.3.11.2.6.5

Il diffusore DesignMax DM8C-SUB è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati:

Collaudato in conformità a IEC60268-5, 2007
