INSTRUKCJA OBSŁUGI Zigbee ZBWS10WT NEDIS

Przewodnik Szybki start 59

Przewodnik Szybki start

Zigbee Smart Button

ZBWS10WT

Przeznaczenie

Urządzenie Nedis ZBWS10WT to bezprzewodowy, zasilany bateriami inteligentny przycisk. Za pomocą tego przycisku można sterować powiązanymi produktami z linii Nedis SmartLife. Produkt można połączyć bezprzewodowo z aplikacją Nedis SmartLife za pośrednictwem bramki Zigbee. Przycisk obsługuje trzy różne polecenia: pojedyncze dotknięcie, podwójne dotknięcie i długie naciśnięcie. Po połączeniu produktu z aplikacją można powiązać trzy polecenia urządzenia Zigbee Wireless Wall Switch z innymi produktami Nedis SmartLife i nimi sterować. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Produkt nie jest przeznaczony do użytku zawodowego.

Wszelkie modyfikacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

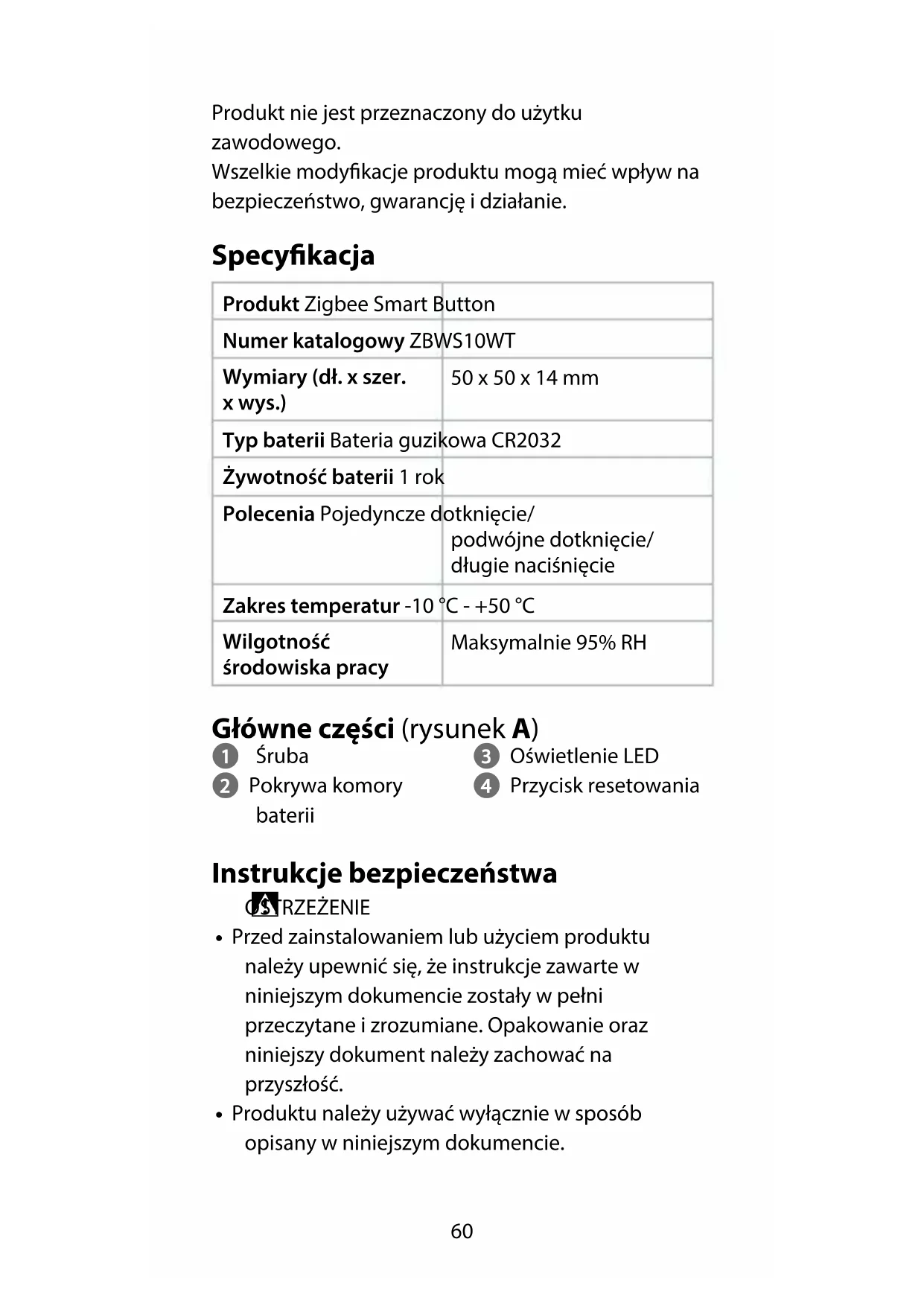

Specyfikacja

Produkt Zigbee Smart Button
Numer katalogowy ZBWS10WT
Wymiary (dł. x szer.x wys.)	50 x 50 x 14 mm
Typ baterii Bateria guzikowa CR2032
Żywotność baterii 1 rok
Polecenia Pojedyncze dotknięcie/podwójne dotknięcie/długie naciśnięcie
Zakres temperatur -10 °C - +50 °C
Wilgotnośćśrodowiska pracy	Maksymalnie 95% RH

Główne części (rysunek A)

1 Śruba

3 Oświetlenie LED

2 Pokrywa komory baterii

4 Przycisk resetowania

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.
• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.

- Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.

- Nie upuszczaj produktu i unikaj uderzania go.

- Nie narażaj produktu na działanie wody lub wilgoci.

- Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

- Produkt nie jest zabawką – należy chronić go przed dostępem dzieci.

- Nie demontuj, nie otwieraj ani nie niszcz ogniw i baterii.

- W przypadku wycieku z baterii nie wolno dopuścić do kontaktu cieczy ze skórą lub oczami. W przypadku kontaktu przemyć skażone miejsce dużą ilością wody i zasięgnąć porady lekarza.

- Baterie guzikowe, zarówno pełne, jak i rozładowane, zawsze przechowuj poza zasięgiem dzieci, aby uniknąć ryzyka połknięcia. Zużyte baterie należy natychmiast zutylizować w bezpieczny sposób. Baterie guzikowe mogą spowodować poważne wewnętrzne oparzenia chemiczne w ciągu zaledwie dwóch godzin po połknięciu. Należy pamiętać, że pierwsze objawy mogą przypominać zwykłą dziecięcą chorobę – np. kaszel lub ślinienie. W przypadku podejrzenia połknięcia baterii należy natychmiast skontaktować się z lekarzem.

- Niektóre produkty bezprzewodowe mogą zakłócać działanie wszczepianych urządzeń medycznych oraz innego sprzętu medycznego, takiego jak rozruszniki serca, implanty ślimakowe i aparaty słuchowe. Aby uzyskać więcej informacji, skonsultuj się z producentem urządzenia medycznego.

- Nie używaj produktu w miejscach, w których korzystanie z urządzeń bezprzewodowych jest zabronione ze względu na potencjalne zakłócenia innych urządzeń elektronicznych, które mogłyby spowodować zagrożenie dla bezpieczeństwa.

Wkładanie baterii

1. Odkręć śrubę A 1 za pomocą śrubokrętu.
2. Obróć pokrywę komory baterii A 2 w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć komorę baterii.
3. Umieść baterię w środku. Przestrzegaj oznaczeń plus (+) i minus (-) na baterii i produkcie oraz zadbaj o jej prawidłowe włożenie.

Produkt włączy się automatycznie.

1. Założ pokrywę komory baterii i obróć A 2 w kierunku ruchu wskazówek zegara, aby zamknąć komorę baterii.

2. Przymocuj 2, przykręcając ponownie A 1.

Łączenie z bramką Zigbee

Upewnij się, że bramka Zigbee jest podłączona do aplikacji Nedis SmartLife.

Więcej informacji na temat podłączania bramki do aplikacji można znaleźć w instrukcji obsługi bramki.

1. Otwórz aplikację Nedis SmartLife w telefonie.
   Wybierz bramkę Zigbee, aby wejść w interfejs bramki.
2. Dotknij Add subdevice.

Aplikacja zapyta, czy produkt znajduje się w trybie parowania. Dioda LED A3 miga, wskazując, że tryb parowania jest aktywny.

1. Naciśnij LED already Blink, jeśli 3 miga. Jeśli A 3 nie miga, aktywuj tryb parowania ręcznie. Naciśnij przycisk resetowania A 4 i przytrzymaj przez 5 sekund.

LED-owy wskaźnik stanu A 3 zacznie migać, wskazując, że tryb parowania jest aktywny.

Po upływie kilku sekund produkt pojawia się na interfejsie.

1. Zmień nazwę produktu, dotykając ekranu nad bieżącą nazwą.
2. Dotknij przycisku Done, aby potwierdzić i zapisać połączenie.

Programowanie przycisków

Produkt obsługuje trzy polecenia: pojedyncze dotknięcie, podwójne dotknięcie i długie naciśnięcie. Każdemu poleceniu można przypisać inną akcję dla powiązanego produktu Nedis SmartLife.

1. Otwórz aplikację Nedis SmartLife w telefonie.
2. Dotknij ikony Smart scenes w dolnej części ekranu głównego.
3. Dotknij ikony Automation, aby otworzyć interfejs automatyzacji.
4. Dotknij ikony + w prawym górnym rogu.
5. Wybierz jedno z poleceń w aplikacji w menu Condition.
6. Określ, co polecenie ma robić z powiązanym produktem Nedis SmartLife.
7. Dotknij ikony Save.

Usuwanie produktu z aplikacji

1. Otwórz interfejs Smart Button w aplikacji.
2. Dotknij ikony ołówka w prawym górnym rogu.
3. Dotknij ikony Remove Device.

Deklaracja zgodności

Firma NEDIS będąca producentem wyrobu ZBWS10WT marki Nedis wyprodukowanego w Chinach oświadcza, że wyrób ten został przetestowany zgodnie ze wszystkimi właściwymi normami / przepisami CE oraz że przeszedł pomyślnie wszystkie testy.

Pełna treść deklaracji zgodności (wraz z kartą charakterystyki, jeśli dotyczy) jest dostępna na stronie http://webshop.nedis.com Więcej informacji na temat zgodności z przepisami można uzyskać, kontaktując się z działem obsługi klienta:

strona www: http://www.nedis.com e-mail: [e-mail] NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLANDIA
