MANUAL DE USUARIO Zigbee ZBWS10WT NEDIS

Guía de inicio rápido 27

Guía de inicio rápido

Zigbee Smart Button

ZBWS10WT

Uso previsto por el fabricante

El ZBWS10WT de Nedis es un botón inteligente inalámbrico alimentado por pilas.

Este botón nos permite controlar los productos vinculados a él de la línea Nedis SmartLife.

Podrá conectar el producto de forma inalámbrica a la aplicación Nedis SmartLife a través de la puerta de enlace del Zigbee.

El botón permite ejecutar tres comandos

diferentes mediante un toque simple, uno doble y manteniéndolo pulsado.

Cuando haya conectado el producto a la aplicación, podrá vincular los tres comandos del botón Zigbee Wireless Wall Switch a sus otros productos Nedis SmartLife para así controlarlos.

El producto está diseñado únicamente para uso en interiores.

El producto no está diseñado para un uso profesional.

Cualquier modificación del producto puede tener consecuencias para la seguridad, la garantía y el funcionamiento adecuado.

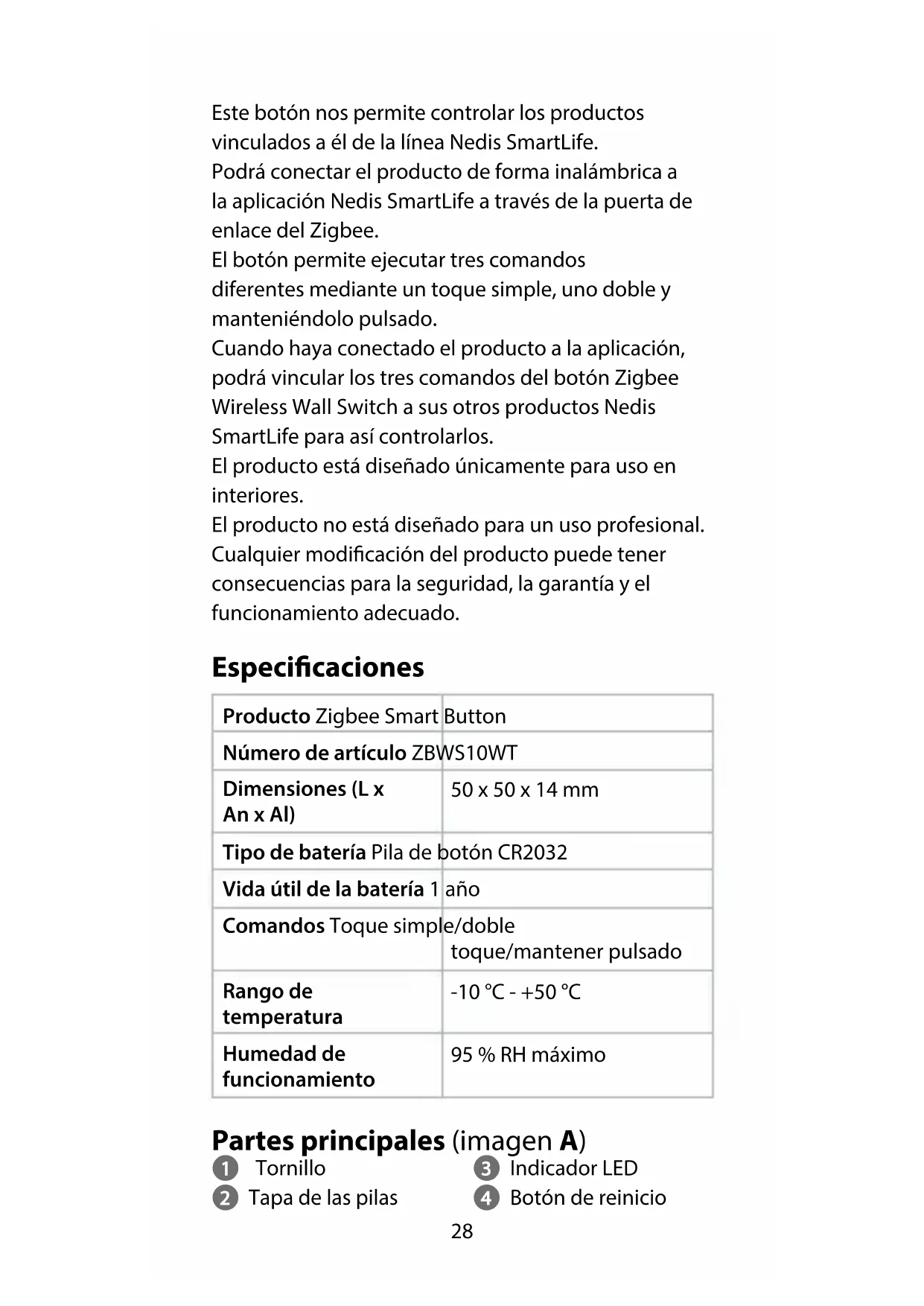

Especificaciones

Producto Zigbee Smart Button
Número de artículo ZBWS10WT
Dimensiones (L x An x Al)	50 x 50 x 14 mm
Tipo de batería Pila de botón CR2032
Vida útil de la batería 1 año
Comandos Toque simple/doble toque/mantener pulsado
Rango de temperatura	-10 °C - +50 °C
Humedad de funcionamiento	95 % RH máximo

Partes principales (imagen A)

1 Tornillo

2 Tapa de las pilas

3 Indicador LED

4 Botón de reinicio

Instrucciones de seguridad

ADVERTENCIA

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde el embalaje y este documento para futuras consultas.
• Utilice el producto únicamente tal como se describe en este documento.
• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.
• No deje caer el producto y evite que sufra golpes.
• No exponga el producto al agua o a la humedad.
• Este producto solo puede recibir servicio de un técnico cualificado para su mantenimiento para así reducir el riesgo de descargas eléctricas.
• Se debe supervisar a los niños para asegurarse de que no jueguen con el producto.
• No desmonte, abra o despedace baterías o pilas secundarias.
• En el supuesto de una fuga de la pila, no permita que el líquido entre en contacto con la piel o los ojos. Si se ha producido el contacto, lave la zona afectada con agua abundante y consulte a un médico.

• Mantenga siempre las pilas de botón, tanto llenas como vacías, fuera del alcance de los niños para evitar la posibilidad de ser ingeridas. Deseche las pilas usadas de inmediato y de forma segura. Las pilas de botón pueden causar graves quemaduras químicas internas en tan solo dos horas cuando se ingieren. Tenga en cuenta que los primeros síntomas podrían parecerse a patologías infantiles como tos o babeo. Busque atención médica inmediata si sospecha que se han ingerido pilas.

• Algunos productos inalámbricos pueden interferir con dispositivos sanitarios implantables y otros equipos médicos como marcapasos, implantes cocleares y audífonos. Consulte al fabricante de su equipo médico para más información.

• No utilice el producto en lugares donde esté prohibido el uso de dispositivos inalámbricos debido a las posibles interferencias con otros dispositivos electrónicos que puedan ocasionar riesgos para la seguridad.

Cómo colocar las pilas

1. Retire el tornillo A 1 usando un destornillador.
2. Haga girar la tapa de las pilas A 2 en sentido antihorario para abrir el compartimento de la pila.
3. Coloque dentro la pila. Tenga en cuenta las marcas de positivo (+) y negativo (−) en la pila y en el producto, asegurándose de colocarla correctamente.

El producto se encenderá automáticamente.

1. Coloque la tapa del compartimento y hágala girar A2 en sentido horario para cerrarlo.
2. Fijelo 2 volviendo a atornillar A1.

Cómo conectarse a la puerta de enlace Zigbee

Asegúrese de que la puerta de enlace Zigbee está conectada a la aplicación Nedis SmartLife.

Para obtener información sobre cómo conectar la puerta de enlace a la aplicación, consulte el manual de la puerta de enlace.

1. Abra la aplicación Nedis Smartlife en su teléfono.
   Seleccione la puerta de enlace Zigbee para acceder a la interfaz de la puerta de enlace.
2. Toque en Add subdevice.

La aplicación le preguntará entonces si el producto está en modo de emparejamiento. El LED A 3 empieza a parpadear para indicar que el modo de emparejamiento está activo.

1. Pulse LED already Blink (el LED está parpadeando) si A 3 está parpadeando. Si A 3 no parpadea, active manualmente el modo de emparejamiento. Mantenga pulsado el botón de reinicio A 4 durante 5 segundos.

El indicador LED de estado A 3 empieza a parpadear para indicar que el modo de emparejamiento está activo.

Pasados unos pocos segundos, el producto aparece en la interfaz de la aplicación.

1. Asigne una nueva denominación al producto tocando sobre la denominación mostrada.

2. Toque Done para confirmar y guardar la conexión.

Botones de programación

El producto permite ejecutar tres comandos mediante un toque simple, uno doble y manteniéndolo pulsado. Cada comando puede asignarse a diferentes acciones en función de cada producto enlazado Nedis SmartLife.

1. Abra la aplicación Nedis Smartlife en su teléfono.

2. Toque en Smart scenes en la parte inferior de la pantalla de inicio.

3. Toque en Automation para abrir la interfaz de automatización.

4. Toque + en la esquina superior derecha.

5. Seleccione uno de los comandos en la aplicación desde la opción Condition.

6. Especifique qué acción ejecutará el comando en su producto Nedis SmartLife.

7. Toque en Save.

Cómo eliminar el producto de la aplicación

1. Abra la interfaz del botón inteligente Smart Button en la aplicación.
2. Toque el icono del lápiz en la esquina superior derecha.
3. Toque en Remove Device.

Declaración de conformidad

Nosotros, NEDIS, como fabricante, declaramos que el producto ZBWS10WT de la marca Nedis, producido en China, se ha sometido a pruebas en conformidad con todas las normativas / leyes CE, y ha superado todos los ensayos.

La declaración de conformidad completa y la hoja de datos de seguridad, si procede se pueden consultar y descargar en http://webshop.nedis.com Para acceder a otra información sobre compatibilidades, póngase en contacto con el servicio de atención al cliente:

en el sitio web: http://www.nedis.com en el correo electrónico: [e-mail] NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, PAÍSES BAJOS
