NÁVOD K OBSLUZE Zigbee ZBWS10WT NEDIS

Nedis ZBWS10WT je bezdrôtové inteligentné tlačidlo s napájaním z batérie.

- Nerozoberajte, neotvárajte ani nelikvidujte sekundárne články ani batérie.

1. Umiestnite kryt batérie a otočením A 2 v smere hodinových ručičiek zatvorte priestor pre batériu.
2. Upevnite 12 zaskrutkovaním A1 spät do krytu.

Pripojenie k bráne Zigbee

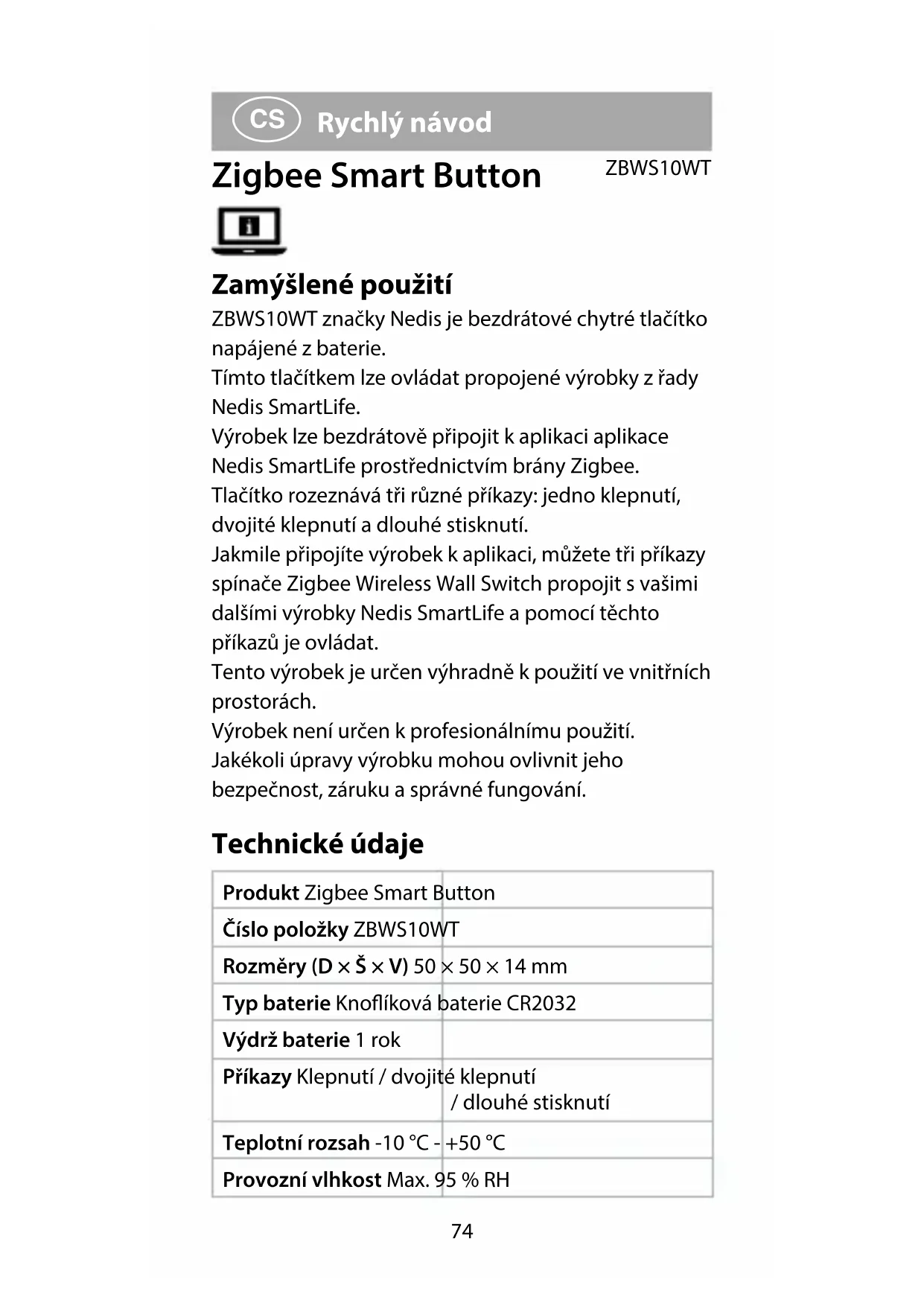

ZBWS10WT značky Nedis je bezdrátové chytré tlačítko napájené z baterie.

Tímto tlačítkem lze ovládat propojené výrobky z řady Nedis SmartLife.

Výrobek lze bezdrátově připojit k aplikaci aplikace Nedis SmartLife prostřednictvím brány Zigbee.

Tlačítko rozeznává tři různé příkazy: jedno klepnutí, dvojité klepnutí a dlouhé stisknutí.

Jakmile připojíte výrobek k aplikaci, můžete tři příkazy spínače Zigbee Wireless Wall Switch propojit s vašimi dalšími výrobky Nedis SmartLife a pomocí těchto příkazů je ovládat.

Tento výrobek je určen výhradně k použití ve vnitřních prostorách.

Výrobek není určen k profesionálnímu použití.

Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt Zigbee Smart Button

Číslo položky ZBWS10WT

Rozměry (D × Š × V) 50 × 50 × 14 mm

Typ baterie Knoflíková baterie CR2032

Výdrž baterie 1 rok

Příkazy Klepnutí / dvojité klepnutí / dlouhé stisknutí

Teplotní rozsah -10 °C - +50 °C

Provozní vlhkost Max. 95 % RH

Hlavní části (obrázek A)

1 Šroub

3 LED kontrolka

2 Kryt baterie

4 Tlačítko Reset

Bezpečnostní pokyny

VAROVÁNÍ

- Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.

- Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.

- Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.

- Zabraňte pádu výrobku a chraňte jej před nárazy.

- Nevystavujte výrobek působení vody ani vlhkosti.

- Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.

- Dohlížejte na děti, aby si s výrobkem nehrály.

- Baterie ani sekundární články nedemontujte, neotvírejte ani nerozbíjejte.

- V případě úniku elektrolytu z článku/baterie zamezte styku elektrolytu s kůží či očima. Pokud ke styku přece jen dojde, okamžitě omyjte zasaženou oblast velkým množství vody a vyhledejte lékařskou pomoc.

- Knoflíkové baterie, nabité i vybité, vždy udržujte mimo dosah dětí, aby nedošlo k jejich spolknutí. Použité baterie co nejdříve bezpečně zlikvidujte. V případě spolknutí mohou knoflíkové baterie způsobit vážné chemické popálení vnitřních orgánů již do dvou hodin. Mějte na paměti, že první příznaky spolknutí baterií mohou vypadat jako běžné dětské nemoci, např. kašlání či slintání.

Pokud máte podezření, že došlo ke spolknutí baterií, okamžitě vyhledejte lékaře.

• Některé bezdrátové výrobky mohou způsobovat rušení implantabilních zdravotnických zařízení a dalšího zdravotnického vybavení, jako jsou například kardiostimulátory, kochleární implantáty a naslouchátka. Více informací získáte od výrobce svého zdravotnického zařízení.
• Nepoužívejte výrobek v místech, kde je použití bezdrátových zařízení zakázáno kvůli potenciálnímu rušení ostatních elektronických zařízení, což by mohlo vést ke vzniku bezpečnostního rizika.

Vložení baterií

1. Pomocí šroubováku odstraňte šroub A 1.
2. Otočením krytu baterie A 2 proti směru hodinových ručiček otevřete prostor pro baterie.
3. Dovnitř vložte baterii. Dodržte označení kladného (+) a záporného (–) pólu na baterii a ve výrobku a zajistěte správné vložení baterie.

Výrobek se automaticky zapne.

1. Umístěním krytu baterie a otočením A 2 ve směru hodinových ručiček prostor pro baterie zavřete.
2. Upevněte 2 zašroubováním A 1 zpět na místo.

Připojení k bráně Zigbee

Ujistěte se, že je k aplikaci Nedis SmartLife připojena brána Zigbee.

Více informací o připojení brány k aplikaci najdete v příručce k bráně.

1. Otevřete ve svém telefonu aplikace Nedis SmartLife.

Výběrem brány Zigbee přejděte do rozhraní brány.

1. Klepněte na Add subdevice.

Aplikace se zeptá, zda je výrobek v režimu párování. LED kontrolka A3 bliká, což značí, že je aktivní režim párování.

1. Pokud 13 již bliká, stiskněte LED already Blink. Pokud kontrolka A 3 nebliká, aktivujte režim párování ručně. Stiskněte a podržte tlačítko Reset A 4 na dobu 5 sekund.

LED ukazatel stavu A 3 začne blikat, což značí, že je aktivní režim párování.

Po několika sekundách se výrobek objeví v rozhraní.

1. Výrobek můžete klepnutím nad jeho aktuální název přejmenovat.

2. Klepnutím na Done potvrdte a uložte propojení.

Programovací tlačítka

Výrobek rozeznává tři příkazy: jedno klepnutí, dvojité klepnutí a dlouhé stisknutí. Každý příkaz lze přiřadit k jiné akci určitého připojeného výrobku Nedis SmartLife.

1. Otevřete ve svém telefonu aplikace Nedis SmartLife.
2. Klepněte na Smart scenes ve spodní části domovské obrazovky.
3. Klepnutím na Automation otevřete rozhraní automatizace.
4. Klepněte na + v pravém horním rohu.
5. V nabídce Condition v aplikaci vyberte jeden z příkazů.
6. Nastavte, jakou akcí má na daný příkaz reagovat připojený výrobek Nedis SmartLife.
7. Klepněte na Save.

Odstranění výrobku z aplikace

1. Otevřete v aplikaci rozhraní tlačítka Smart Button.
2. Klepněte na ikonu tužky v pravém horním rohu.
3. Klepněte na Remove Device.

Prohlášení o shodě

My, společnost NEDIS, jako výrobce prohlašujeme, že produkt ZBWS10WT od značky Nedis, který byl

vyroben v Číně, byl testován podle všech standardů a omezení CE a všechny testy splnil.

Úplné prohlášení o shodě (+ bezpečnostní listy, jsou-li použitelné) je možné najít a stáhnout prostřednictvím webu http://webshop.nedis.com

Chcete-li získat informace o shodě, kontaktujte naše oddělení služeb zákazníkům:

Webové stránky: http://www.nedis.com

E-mail: [e-mail]

NEDIS B.V., De Tweeling 28,

5215 MC 's-Hertogenbosch, NIZOZEMSKO
