Zigbee ZBWS10WT - Ohjain NEDIS - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE Zigbee ZBWS10WT NEDIS

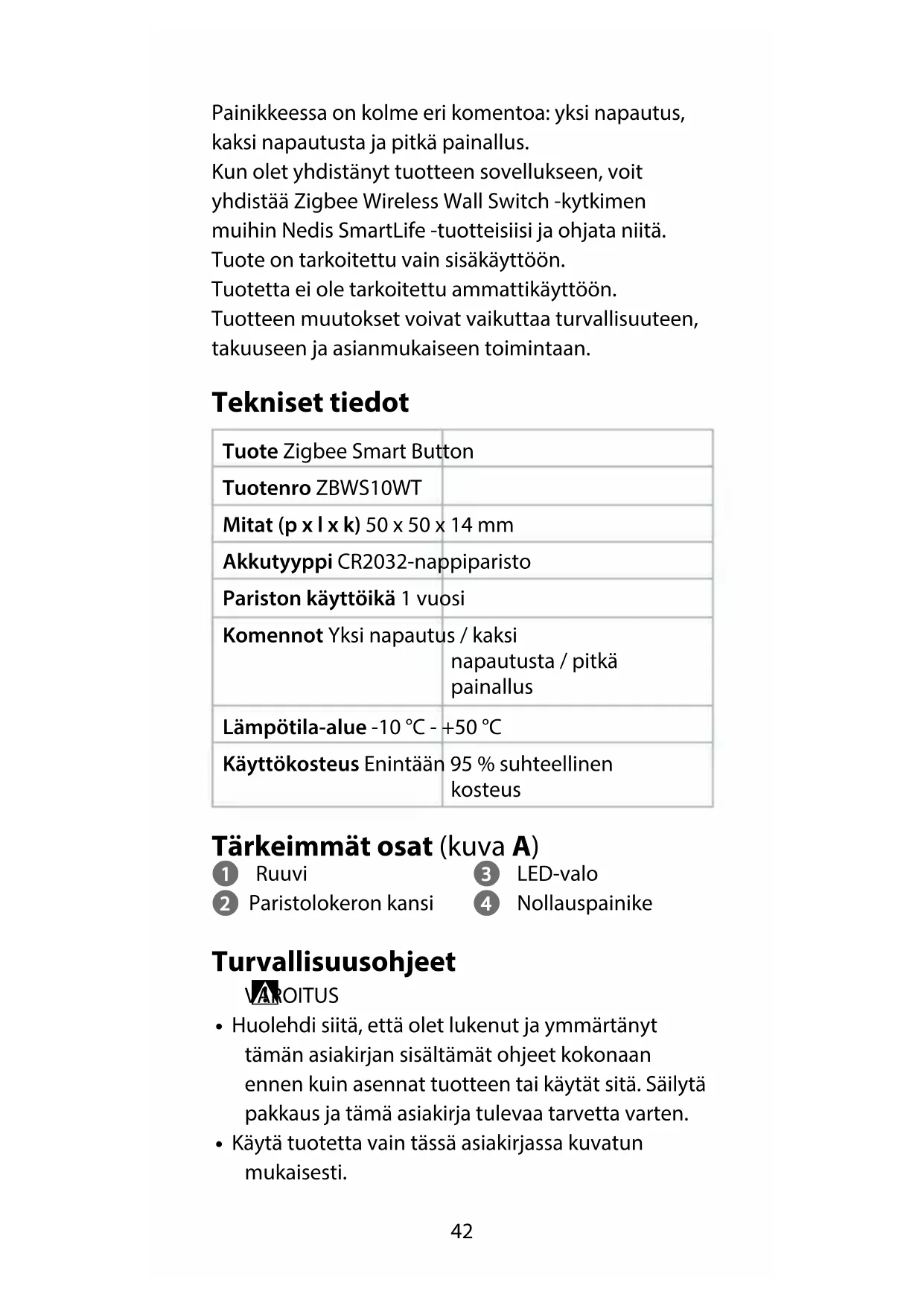

Pika-aloitusopas Zigbee Smart Button ZBWS10WT Käyttötarkoitus Nedis ZBWS10WT on langaton, paristokäyttöinen älypainike. Tällä painikkeella voit ohjata yhdistettyjä tuotteita Nedis SmartLife -tuotesarjasta. Voit yhdistää tuotteen langattomasti Nedis SmartLife -sovellukseen Zigbee-yhdyskäytävän kautta.42 Painikkeessa on kolme eri komentoa: yksi napautus, kaksi napautusta ja pitkä painallus. Kun olet yhdistänyt tuotteen sovellukseen, voit yhdistää Zigbee Wireless Wall Switch -kytkimen muihin Nedis SmartLife -tuotteisiisi ja ohjata niitä. Tuote on tarkoitettu vain sisäkäyttöön. Tuotetta ei ole tarkoitettu ammattikäyttöön. Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan. Tekniset tiedot Tuote Zigbee Smart Button Tuotenro ZBWS10WT Mitat (p x l x k) 50 x 50 x 14 mm Akkutyyppi CR2032-nappiparisto Pariston käyttöikä 1 vuosi Komennot Yksi napautus / kaksi napautusta / pitkä painallus Lämpötila-alue -10 °C - +50 °C Käyttökosteus Enintään 95 % suhteellinen kosteus Tärkeimmät osat (kuva A) 1 Ruuvi 2 Paristolokeron kansi 3 LED-valo 4 Nollauspainike Turvallisuusohjeet

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.43

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Älä altista tuotetta vedelle tai kosteudelle.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.

• Lapsia tulee valvoa, että he eivät pääse leikkimään tuotteella.

• Älä pura, avaa tai revi paristoja tai akkukennoja.

• Mikäli paristo vuotaa, älä anna nesteen joutua kosketuksiin ihon tai silmien kanssa. Jos kosketus on tapahtunut, pese kohta runsaalla vedellä ja hakeudu lääkäriin.

• Pidä aina sekä täydet että tyhjät nappiparistot poissa lasten ulottuvilta nielemisen vaaran välttämiseksi. Hävitä käytetyt paristot heti ja turvallisesti. Nappiparistot voivat aiheuttaa vakavia sisäisiä kemiallisia palovammoja jopa kahden tunnin kuluessa nielemisestä. Muista, että ensimmäiset oireet voivat vaikuttaa lastentautien oireilta, kuten yskiminen tai kuolaaminen. Hakeudu välittömästi lääkäriin, jos epäilet, että paristoja on nielty.

• Jotkin langattomat tuotteet voivat vaikuttaa implantoitaviin lääkinnällisiin laitteisiin ja muihin lääketieteellisiin laitteisiin, kuten sydämentahdistimiin, sisäkorvaistutteisiin ja kuulolaitteisiin. Kysy lisätietoa lääkinnällisen laitteesi valmistajalta.

• Älä käytä tuotetta paikoissa, joissa langattomien laitteiden käyttö on kielletty, koska ne voivat aiheuttaa häiriöitä muihin elektronisiin laitteisiin ja vaarantaa turvallisuuden. Paristojen asettaminen

2. Käännä paristolokeron kantta A

vastapäivään paristolokeron avaamiseksi.

3. Aseta paristo paristolokeroon. Huomioi pariston

ja tuotteen plus- ja miinusmerkit (+/–) ja varmista, että paristo tulee oikein päin. Tuote kytkeytyy päälle automaattisesti.

4. Aseta paristolokeron kansi paikalleen ja käännä

myötäpäivään paristolokeron sulkemiseksi.

5. Kiinnitä paristolokeron kansi A

takaisin. Yhdistetään Zigbee-yhdyskäytävään Varmista, että Zigbee-yhdyskäytävä on yhdistetty Nedis SmartLife -sovellukseen. Tarkemmat tiedot yhdyskäytävän yhdistämisestä sovellukseen saat yhdyskäytävän käyttöoppaasta.

1. Avaa Nedis SmartLife -sovellus puhelimellasi.

Valitse Zigbee-yhdyskäytävä siirtyäksesi yhdyskäytävän käyttöliittymään.

2. Napauta Add subdevice.

Sovellus kysyy, onko tuote laiteparin muodostustilassa. LED-valo A

vilkkuu sen merkiksi, että laiteparin muodostustila on aktiivinen.

ei vilku, ota laiteparin muodostustila käyttöön manuaalisesti. Paina nollauspainiketta A

5 sekuntia. Tilan LED-merkkivalo A

alkaa vilkkua ilmaisten, että laiteparin muodostustila on aktiivinen. Muutaman sekunnin kuluttua tuote tulee näkyviin käyttöliittymään.

4. Nimeä tuote uudelleen napauttamalla nykyisen

5. Napauta Done vahvistaaksesi ja tallentaaksesi

yhteyden.45 Ohjelmointipainikkeet Tuotteessa on kolme komentoa: yksi napautus, kaksi napautusta ja pitkä painallus. Kullekin komennolle voidaan määrittää eri toiminto yhdistetylle Nedis SmartLife -tuotteelle.

1. Avaa Nedis SmartLife -sovellus puhelimellasi.

2. Napauta Smart scenes kotinäytön alalaidasta.

3. Napauta Automation automaation käyttöliittymän

4. Napauta + oikeasta yläkulmasta.

5. Valitse jokin komennoista sovelluksessa kohdassa

6. Määritä, mitä haluat komennon tekevän

yhdistetyllä Nedis SmartLife -tuotteella.

Tuotteen poistaminen sovelluksesta

1. Avaa Smart Button -käyttöliittymä sovelluksessa.

2. Napauta kynäkuvaketta oikeasta yläkulmasta.

3. Napauta Remove Device.

Vaatimustenmukaisuusvakuutus Valmistajana me NEDISillä vakuutamme, että tuotemerkin ZBWS10WT tuote Nedis, jonka valmistusmaa on Kiina, testattiin olennaisten CE- standardien/-säännösten mukaisesti, ja tuote läpäisi kaikki testit. Vaatimustenmukaisuusvakuutus kokonaisuudessaan (sekä mahdollinen turvallisuustiedote) on ladattavissa osoitteesta http://webshop.nedis.com. Lisätietoja muista vaatimustenmukaisuusasioista saa ottamalla yhteyden asiakastukipalveluun: verkkosivuston kautta: http://www.nedis.com sähköpostitse: [e-mail] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS46
