INSTRUKCJA OBSŁUGI E30009 IFM

Instrukcja obsługi Adapter do wspawania

Spis treści

1 Wstep 3

1.1 Symbole 3
1.2 Ostrzeżenia.... 3

2 Instrukcje bezpieczeństwa 4
3 Zastosowanie zgodne z przeznaczeniem 5
3.1 Uwagi wstępne: 5
4 Montaż 6
4.1 Spawanie z użyciem trzpienia spawalniczego....6
5 Konfiguracja 8
6 Utylizacja i zwrot 9

1 Wstęp

Instrukcje, dane techniczne, aprobaty i dodatkowe informacje można znaleźć za pomocą kodu QR na urządzeniu/opakowaniu lub na stronie www.ifm.com.

1.1 Symbole

√ Wymaganie
Instrukcje
▷ Reakcja, rezultat

[...] Oznaczenie klawiszy i przycisków lub wskazań

→ Odnośnik

Ważna uwaga

Niestosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń.

Informacje

Nota uzupełniająca

1.2 Ostrzeżenia

Ostrzeżenia wskazują na możliwość zranienia osób i uszkodzenia własności. Pozwala to na bezpieczne obchodzenie się z produktami. Ostrzeżenia są stopniowane następująco:

OSTRZEŻENIE

Ostrzeżenie przed poważnym urazem ciała

▷ Przy niezastosowaniu się do ostrzeżenia, możliwe są ciężkie zranienia włącznie ze śmiertelnymi.

UWAGA

Ostrzeżenie o niewielkim lub średnio grożnym zranieniu
▷ Przy niezastosowaniu się do ostrzeżenia, możliwe są niewielki lub średnio groźne zranienia.

UWAGA

Ostrzeżenie o uszkodzeniu mienia
▷ Przy niezastosowaniu się do ostrzeżenia, możliwe są uszkodzenia przedmiotów.

2 Instrukcje bezpieczeństwa

- Opisane urządzenie jest elementem przeznaczonym do integracji z systemem.

– Za bezpieczeństwo systemu odpowiada jego producent.
- Producent systemu odpowiada za przeprowadzenie oceny ryzyka i stworzenie dokumentacji zgodnie z wymaganiami prawa i odpowiednich norm, w celu dostarczenia jej użytkownikowi i operatorowi systemu. Dokumentacja ta powinna zawierać wszystkie niezbędne informacje i instrukcje dotyczące bezpieczeństwa dla operatora i użytkownika oraz, jeżeli to niezbędne, dla każdego pracownika serwisu autoryzowanego przez producenta systemu.

• Należy przeczytać ten dokument przed przystąpieniem do konfiguracji urządzenia i zachować go przez cały okres użytkowania.
• Należy upewnić się, że urządzenie może zostać zastosowane w Państwa aplikacji bez jakichkolwiek zastrzeżeń.
• Produkt należy używać tylko zgodnie z przeznaczeniem → Zastosowania).
• Produkt należy stosować tylko z dozwolonymi mediami (→ Dane techniczne).
• Niewłaściwe użytkowanie urządzenia i niezastosowanie się do instrukcji obsługi oraz danych technicznych może doprowadzić do szkód materialnych lub skaleczenia.
• Producent nie ponosi odpowiedzialności za skutki ingerencji w urządzenie lub niewłaściwego użycia przez operatora. Takie działania mogą powodować utratę roszczeń gwarancyjnych.
• Instalacja, konfiguracja, obsługa i konserwacja produktu muszą być wykonywane przez wykwalifikowany personel upoważniony przez operatora maszyny.
• Spawanie muszą wykonywać upoważnieni pracownicy.
• Operację spawania należy przeprowadzać ostrożnie i zgodnie z najnowszą technologią.
• Podczas procesu spawania należy zapewnić dostateczne odsysanie oparów.
• Produkt należy chronić przed uszkodzeniem.

3 Zastosowanie zgodne z przeznaczeniem

Adapter do wspawania umożliwia montaż czujników w zbiornikach lub instalacjach rurowych.

3.1 Uwagi wstępne:

Jeśli zbiornik lub system rur zostanie poddany obróbce po przyspawaniu adaptera (np. szlifowanie, wytrawianie, piaskowanie, piaskowanie szklanymi kulkami lub stosowanie procedur, takich jak malowanie proszkowe, malowanie itp.):

▶ Należy upewnić się, że wnętrze i obszar uszczelnienia adaptera są czyste i nieuszkodzone. Odpowiedni sposób postępowania: → stosowanie trzpienia spawalniczego.

Spawanie muszą wykonywać upoważnieni pracownicy.

Operację spawania należy przeprowadzać ostrożnie i zgodnie z najnowszą technologią.

Podczas spawania i następującej po nim fazy chłodzenia czujnik nie może znajdować się na miejscu.

Powierzchnie muszą być wolne od wszelkich zanieczyszczeń.

Materiały spawalnicze muszą być dopasowane do materiału adaptera i ściany.

▶ Należy stosować wymagania zawarte w specyfikacjach, powszechnej praktyce, przepisach, normach, zamierzonym zastosowaniu i aplikacji.
▷ Określają one procedurę spawania, materiał spawalniczy, kategorię i typ połączenia, w tym fazowanie, głębokość wtopienia i wymagania dotyczące powierzchni.

4 Montaż

UWAGA

Podczas operacji spawania temperatura adaptera, otaczającego go materiału i jakichkolwiek użytych przyrządów spawalniczych może wzrosnąć do ponad 65 °C (149 °F).

▷ Ryzyko poparzeń.
▶ Należy odczekać, aż adapter i inne elementy ostygną.

4.1 Spawanie z użyciem trzpienia spawalniczego

Należy przestrzegać podstawowych wskazówek i wytycznych: Uwagi wstępne: (→ 5)

▶ Metoda spawania musi być odpowiednia do zadania spawalniczego, a moc urządzenia spawalniczego musi być dostosowana do grubości materiału.
▶ Podczas spawania adapter nie może się wypaczyć.
▶ Podczas spawania unikać przegrzania adaptera i przestrzegać wystarczających faz chłodzenia.
▶ Obszar uszczelnienia adaptera nie może zostać uszkodzony przez odpryski spawalnicze itp. Przed rozpoczęciem procesu spawania należy odpowiednio zabezpieczyć obszar uszczelnienia.
▶ Należy wywiercić otwór w rurze lub ściance zbiornika o średnicy zewnętrznej adaptera.
▶ Włożyć trzpień spawalniczy w celu zapewnienia przewodzenia ciepła i ochrony obszaru spawania: nr zam. E30435 dla gwintu G1, nr zam. E30071 dla gwintu G ^3/4 .

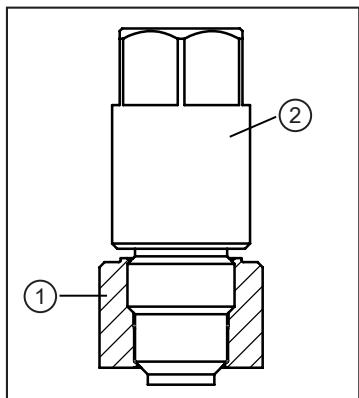

Adapter do wspawania (1) z zamontowanym trzpieniem spawalniczym (2).

▶ Ustawienie adaptera: obrócić oznaczenie do pozycji przewidzianej dla złącza / wyświetlacza przykręcanego czujnika.

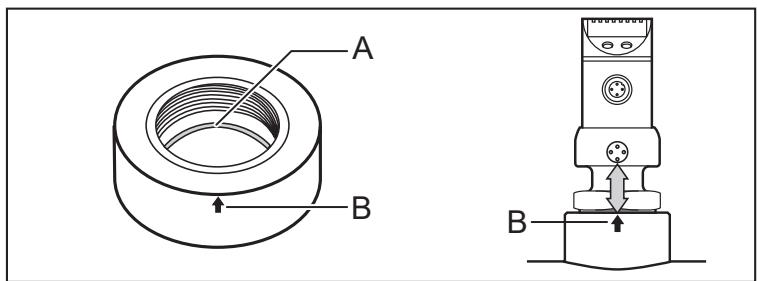

A: rowek na uszczelkę O-ring (dla E30072), B: oznaczenie pozycji do ustawienia

Należy uwzględnić wymaganą przestrzeń w przypadku korzystania z kabla połączeniowego z gniazdem kątowym. W tym celu należy ustawić adapter przed czynnością spawania, aby określić położenie końcowe złącza elektrycznego czujnika.

Pozycjonowanie może ulec zmianie po usunięciu czujnika, a wtedy pierwotna orientacja nie jest gwarantowana.

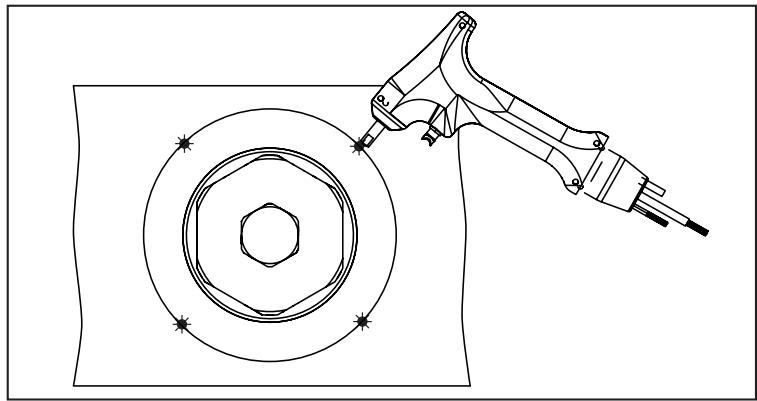

▶ Adapter należy zamocować w kilku miejscach z odpowiednią siłą przyczepności. Punkty mocowania powinny znajdować się w równej odległości od siebie.

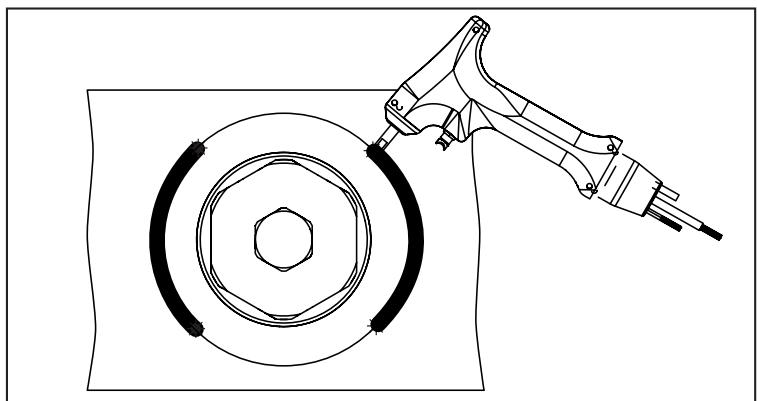

▶ Szwyspawalnicze umieścić między punktami mocowania naprzeciwko siebie.
▶ Należy zapewnić wystarczające odstępy między poszczególnymi sekcjami, aby uniknąć przepalenia lub wypaczenia adaptera z powodu przegrzania.

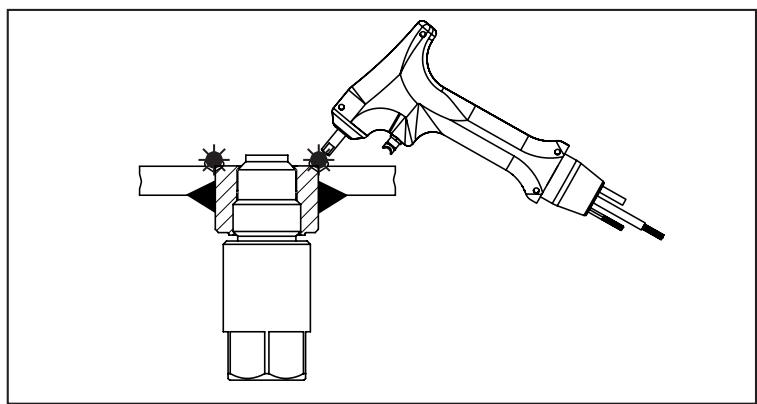

▶ O ile to możliwe: spawać po wewnętrznej stronie.

▶ Poczekać, aż adapter i trzpień spawalniczy ostygną.
▶ Usunąć trzpień spawalniczy.
▶ Usunąć osady z gwintu adaptera.
▶ Wkręcić czujnik ręcznie w celu sprawdzenia dokładności wymiarów i funkcjonalności gwintu. Jeśli moment dokręcania jest zbyt wysoki, nie należy używać żadnego narzędzia, lecz sprawdzić gwint i w ▷ razie potrzeby wymienić adapter.

5 Konfiguracja

▶ Przed skonfigurowaniem systemu: Sprawdzić wszystkie elementy pod kątem odporności na wnikanie.
▶ Konfiguracja czujnika: → Instrukcja obsługi czujnika.

6 Utylizacja i zwrot

▶ Zużyte urządzenie należy utylizować w sposób przyjazny dla środowiska zgodnie z obowiązującymi przepisami krajowymi.
▶ W przypadku przesyłki zwrotnej, sprawdzić, czy w urządzeniu nie pozostały zanieczyszczenia, szczególnie niebezpiecznymi i toksycznymi substancjami.
